Tủ điều khiển nhiệt độ

Tủ điều khiển nhiệt độ là giải pháp điều khiển và giám sát nhiệt độ được ứng dụng rộng rãi trong các dây chuyền sản xuất nhờ khả năng vận hành ổn định, kiểm soát chính xác và dễ dàng tích hợp với hệ thống tự động hóa. Minh Triệu chuyên thiết kế, chế tạo tủ điều khiển nhiệt độ theo yêu cầu, đáp ứng đa dạng ứng dụng, quy mô sản xuất và yêu cầu kỹ thuật của doanh nghiệp.

Tủ điều khiển nhiệt độ là gì? Cấu tạo của tủ điều khiển nhiệt độ

Tủ điều khiển nhiệt độ là thiết bị điện công nghiệp dùng để quản lý, giám sát và điều chỉnh nhiệt độ của một không gian hoặc một quy trình sản xuất (như lò nung, bồn chứa, phòng sạch,…). Hệ thống này nhận tín hiệu từ cảm biến nhiệt độ, xử lý thông tin thông qua bộ điều khiển và ra lệnh cho các thiết bị chấp hành (điện trở nhiệt, quạt làm mát, máy nén lạnh) để duy trì nhiệt độ ở mức cài đặt mong muốn (từ -40°C đến 400°C).

Dưới đây là các thành phần cấu tạo cơ bản của một hệ thống tủ tiêu chuẩn:

• Bộ điều khiển trung tâm: Lõi xử lý chính thực hiện các phép tính logic, so sánh giá trị thực tế với giá trị cài đặt để xuất lệnh điều khiển.
• Cảm biến nhiệt độ: Các đầu dò chuyên dụng như PT100, Pt1000 hoặc NTC có nhiệm vụ đo nhiệt độ thực tế tại môi trường cần giám sát.
• Thiết bị đóng ngắt: Thực hiện việc bật/tắt các thiết bị làm nóng (điện trở) hoặc làm lạnh (máy nén) dựa trên tín hiệu từ bộ điều khiển.
• Biến tần: Tích hợp để điều khiển tốc độ quạt hoặc máy nén, giúp tiết kiệm điện năng và giảm sụt áp khi khởi động.
• Hệ thống hiển thị và giao diện: Màn hình cảm ứng hoặc đèn LED giúp kỹ thuật viên theo dõi trạng thái vận hành và cài đặt thông số trực tiếp.
• Vỏ tủ điện: Thường được chế tạo từ thép mạ kẽm sơn tĩnh điện hoặc Inox 304/316 để bảo vệ linh kiện bên trong khỏi tác động môi trường.
• Các thiết bị phụ trợ: Bao gồm bộ nguồn, biến áp, cầu chì, nút nhấn dừng khẩn cấp và hệ thống quạt làm mát nội bộ.

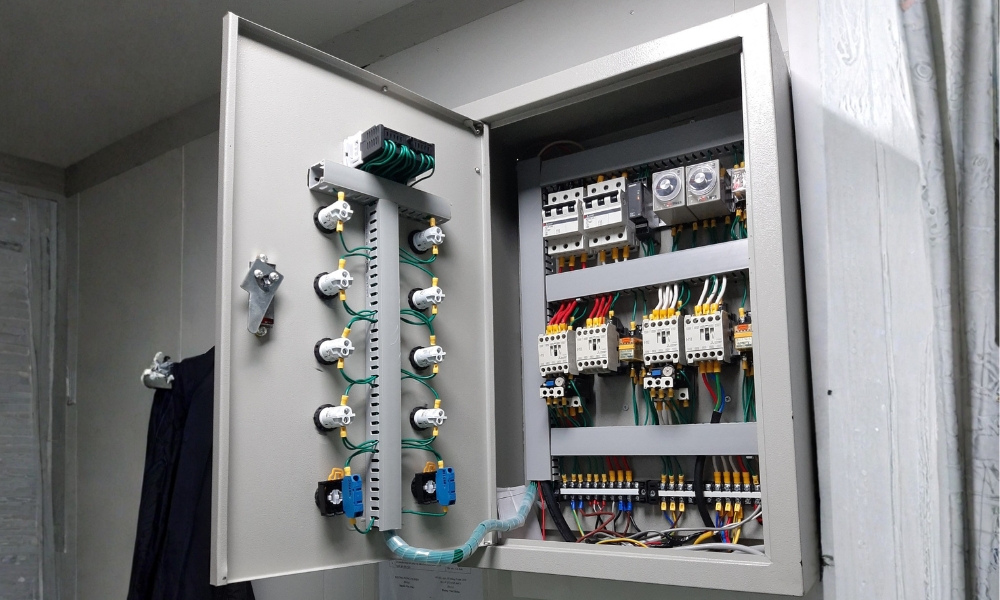

Hình ảnh tủ điều khiển nhiệt độ công nghiệp cho một quy trình sản xuất

Nguyên lý hoạt động của tủ điều khiển nhiệt độ

Hệ thống hoạt động dựa trên chu trình điều khiển kín vô cùng chặt chẽ:

• Bước 1 – Thu thập tín hiệu: Cảm biến nhiệt độ liên tục đo nhiệt độ thực tế và truyền dữ liệu về bộ điều khiển.
• Bước 2 – Phân tích dữ liệu: Bộ điều khiển so sánh nhiệt độ đo được với giá trị cài đặt để xác định mức chênh lệch.
• Bước 3 – Điều khiển thiết bị: Hệ thống tự động gửi tín hiệu đến thiết bị gia nhiệt hoặc làm mát để điều chỉnh nhiệt độ theo yêu cầu.
• Bước 4 – Duy trì nhiệt độ: Quá trình đo, xử lý và điều khiển được lặp lại liên tục, giúp hệ thống luôn vận hành ổn định và đảm bảo nhiệt độ theo cài đặt.

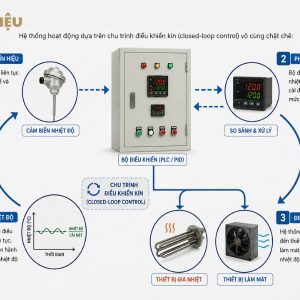

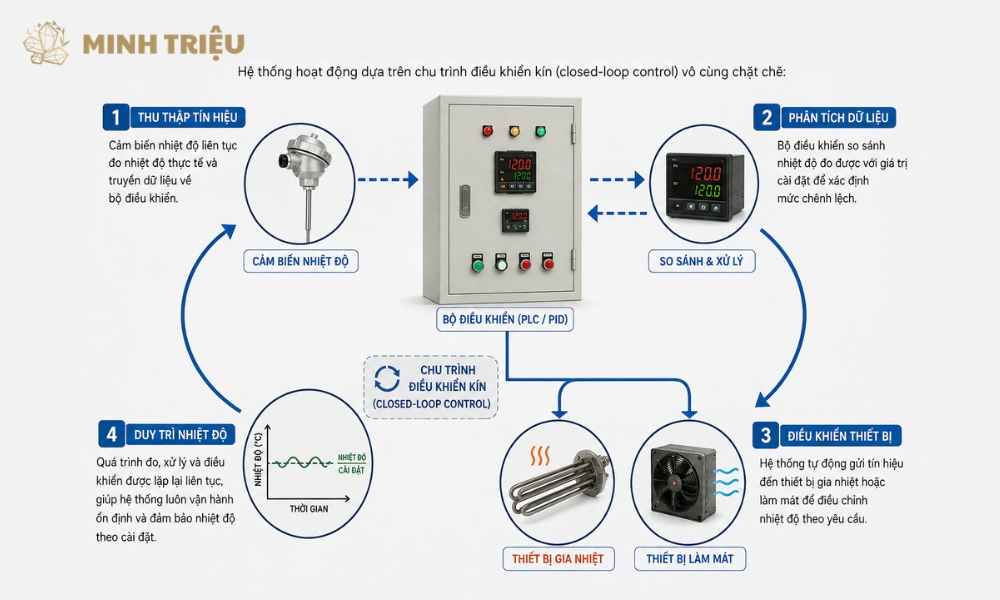

Quy trình điều khiển và giám sát nhiệt độ tự động của tủ điều khiển nhiệt độ

Thông số kỹ thuật của tủ điều khiển nhiệt độ

Thông số kỹ thuật của tủ điều khiển nhiệt độ được thiết kế theo yêu cầu, phù hợp với từng hệ thống và điều kiện vận hành. Dưới đây là các thông số thường thấy của sản phẩm này:

Thuộc tính kỹ thuật	Thông số chi tiết
Điện áp nguồn vào	AC 220V (1 pha) hoặc AC 380V (3 pha), 50Hz
Dải nhiệt độ điều khiển	Từ -40°C đến 400°C (có thể lên đến -200°C đến +1200°C)
Độ chính xác	Sai số cực thấp, từ ±0.1°C đến ±0.5°C
Số kênh điều khiển	1 đến 32 kênh độc lập
Cảm biến tương thích	PT100, PT1000, Thermocouple K/J, NTC và các tín hiệu Analog 4-20mA
Giao thức truyền thông	Modbus RTU/TCP, Ethernet, Profibus
Vật liệu vỏ tủ	Thép sơn tĩnh điện hoặc Inox (IP54 – IP65)
Công suất tải tối đa	Từ 1HP đến hơn 100HP (Hoặc theo kW yêu cầu)
Cấp bảo vệ tủ	IP54 tiêu chuẩn, tùy chọn IP65 cho môi trường nhiều bụi hoặc độ ẩm cao
Nhiệt độ môi trường hoạt động	0°C đến 50°C
Chứng nhận tiêu chuẩn	CE, IEC 60364 và TCVN 7447

Chức năng của tủ điều khiển nhiệt độ

Không chỉ dừng lại ở việc đóng/ngắt, tủ điều khiển nhiệt độ còn được tích hợp nhiều tính năng giúp hệ thống vận hành ổn định, an toàn và hiệu quả:

• Kiểm soát nhiệt độ tự động: Tự động duy trì nhiệt độ theo giá trị cài đặt, giảm sai số và đảm bảo chất lượng sản phẩm.
• Cảnh báo sự cố: Phát tín hiệu qua còi, đèn LED hoặc gửi cảnh báo qua SMS/Email khi nhiệt độ vượt ngưỡng an toàn.
• Giám sát từ xa: Tích hợp phần mềm Scada hoặc Web giúp người dùng theo dõi tình trạng hệ thống ở bất cứ đâu qua Internet.
• Lưu trữ dữ liệu: Tự động ghi lại nhật ký vận hành và xuất báo cáo dưới dạng file Excel để phân tích hiệu suất sản xuất.
• Bảo vệ thiết bị: Tự động ngắt nguồn khi xảy ra quá tải, mất pha hoặc sự cố biến tần để ngăn ngừa cháy nổ và hư hỏng máy móc.

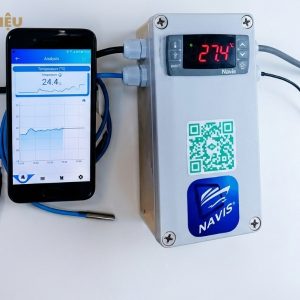

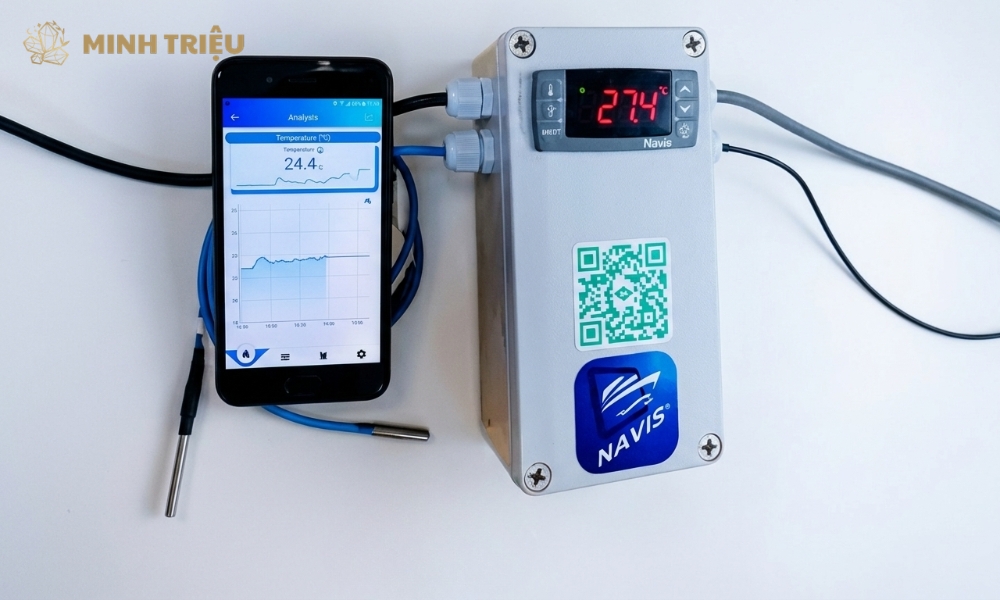

Tủ điều khiển nhiệt độ tích hợp chức năng giám sát từ xa

Những đặc điểm nổi bật của tủ điều khiển nhiệt độ

Được thiết kế để đáp ứng yêu cầu điều khiển chính xác trong môi trường công nghiệp, tủ điều khiển nhiệt độ mang đến nhiều lợi ích cho doanh nghiệp trong quá trình vận hành và quản lý hệ thống.

• Đảm bảo an toàn tuyệt đối: Tích hợp các thiết bị bảo vệ như MCCB, relay, cảm biến và chức năng cảnh báo giúp ngăn chặn sự cố như cháy nổ hoặc hỏng hóc máy móc do quá nhiệt.
• Nâng cao năng suất: Giúp máy móc vận hành ở điều kiện lý tưởng, kéo dài tuổi thọ phần cứng và giảm thời gian dừng máy.
• Tiết kiệm điện năng: Sử dụng công nghệ điều khiển biến thiên giúp giảm thiểu tiêu hao năng lượng từ 20% đến 40%.
• Giao diện thân thiện: Thiết kế bảng điều khiển trực quan, dễ dàng thao tác ngay cả với nhân viên mới.
• Thiết kế theo yêu cầu: Kích thước tủ, số lượng kênh điều khiển và cấu hình thiết bị được thiết kế phù hợp với từng dây chuyền sản xuất và yêu cầu của doanh nghiệp.

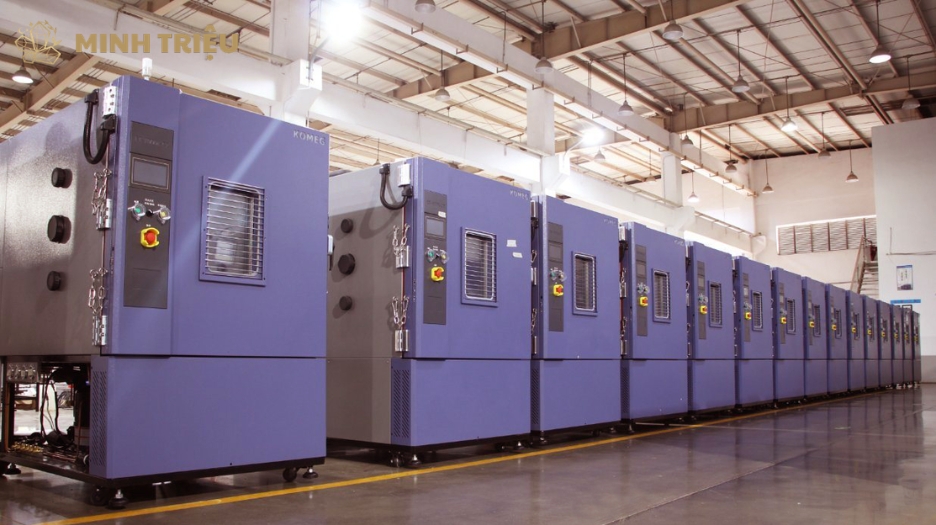

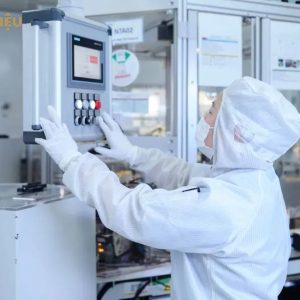

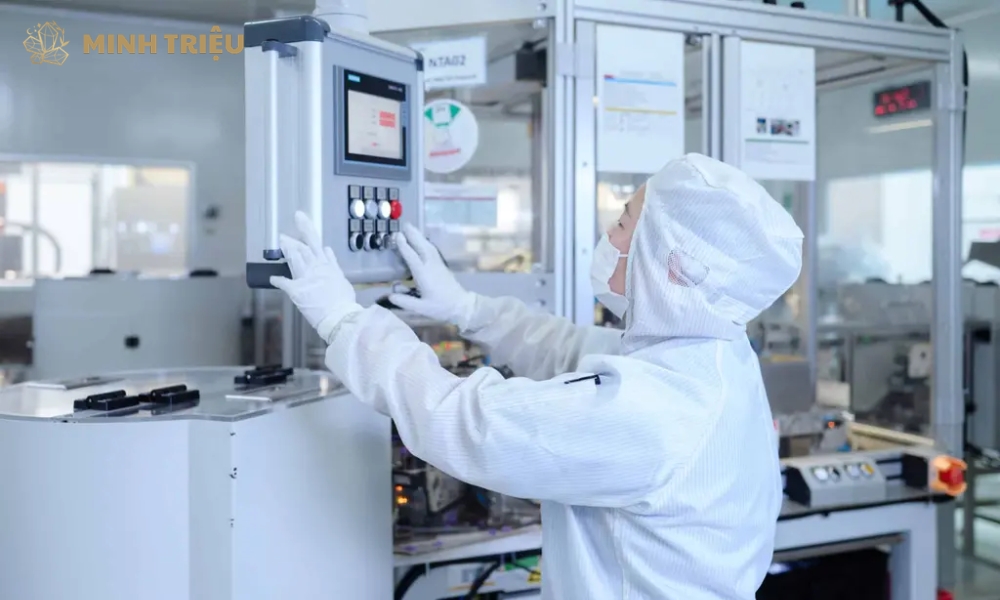

Tủ điều khiển nhiệt độ vận hành ổn định, an toàn và tiết kiệm năng lượng

Những ứng dụng của tủ điều khiển nhiệt độ

Với khả năng kiểm soát nhiệt độ chính xác, tủ điều khiển nhiệt độ được ứng dụng trong nhiều lĩnh vực sản xuất và hệ thống công nghiệp.

• Ngành thực phẩm: Điều khiển nhiệt độ cho lò sấy, lò nướng, nồi hấp, hệ thống gia nhiệt và các dây chuyền chế biến thực phẩm.
• Ngành dược phẩm: Duy trì nhiệt độ ổn định trong quá trình sản xuất, sấy và bảo quản, đáp ứng các yêu cầu nghiêm ngặt về chất lượng.
• Ngành nhựa và bao bì: Điều khiển nhiệt độ cho máy ép nhựa, máy đùn, khuôn gia nhiệt và các thiết bị sản xuất nhựa.
• Ngành dệt may: Ứng dụng trong hệ thống sấy, máy ép nhiệt và các thiết bị xử lý nhiệt trong quá trình sản xuất.
• Ngành xử lý bề mặt: Kiểm soát nhiệt độ bể mạ, bể nhúng hóa chất, lò sơn tĩnh điện.
• Hệ thống gia nhiệt bồn chứa: Điều khiển nhiệt độ cho dầu, hóa chất hoặc các chất lỏng cần duy trì nhiệt độ ổn định.

• Hệ thống HVAC: Điều khiển nhiệt độ kho lạnh, kho cấp đông hoặc hệ thống điều hòa trung tâm cho các tòa nhà, xưởng sản xuất

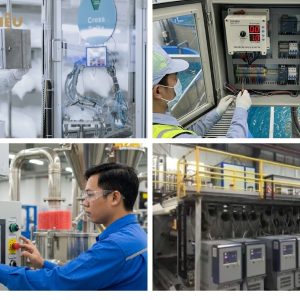

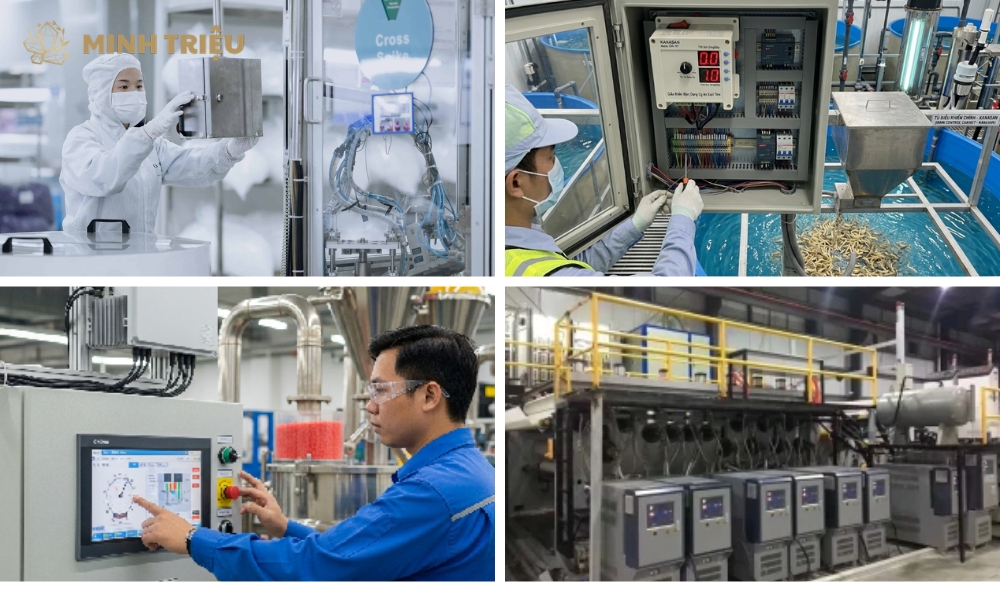

Ứng dụng của tủ điều khiển nhiệt độ trong các ngành sản xuất

Báo giá tủ điều khiển nhiệt độ tại Minh Triệu

Chi phí cho một hệ thống tủ điều khiển nhiệt độ không có mức giá cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật:

• Công suất động cơ và quy mô hệ thống (số lượng buồng/thiết bị cần điều khiển).
• Thương hiệu linh kiện (Siemens, Mitsubishi, Schneider…).
• Độ phức tạp của tính năng (Giám sát Scada, báo cáo tự động, cấp bảo vệ vỏ tủ IP65).

Hiện nay, giá tủ điều khiển nhiệt độ trên thị trường thường dao động khoảng 8.000.000 – 20.000.000 đồng đối với các tủ điều khiển cơ bản và từ 20.000.000 – 100.000.000 đồng hoặc cao hơn đối với các hệ thống tích hợp PLC, HMI, SCADA hoặc thiết kế theo yêu cầu.

Để nhận báo giá chính xác và phương án tối ưu, quý khách vui lòng liên hệ Minh Triệu. Đội ngũ kỹ sư sẽ khảo sát nhu cầu, tư vấn cấu hình phù hợp và báo giá chi tiết theo từng dự án.

Minh Triệu – Thiết kế tủ điều khiển nhiệt độ theo yêu cầu

Được thành lập từ năm 2018, Minh Triệu là đơn vị chuyên gia công cơ khí chính xác, chế tạo tủ điện công nghiệp và giải pháp tự động hóa cho doanh nghiệp. Với năng lực thiết kế, sản xuất đồng bộ cùng kinh nghiệm triển khai hơn 5.000 dự án, Minh Triệu mang đến các giải pháp tủ điều khiển nhiệt độ đáp ứng yêu cầu kỹ thuật, vận hành ổn định và phù hợp với từng dây chuyền sản xuất.

Ưu điểm khi lựa chọn thiết kế tủ điều khiển nhiệt độ từ Minh Triệu:

• Thiết kế theo yêu cầu: Đội ngũ kỹ sư tư vấn, thiết kế tủ điều khiển nhiệt độ phù hợp với từng quy trình công nghệ và nhu cầu vận hành của doanh nghiệp.
• Xưởng sản xuất quy mô lớn: Nhà máy rộng 6.600 m² được đầu tư hệ thống máy móc hiện đại, chủ động gia công, lắp ráp và kiểm soát chất lượng.
• Đội ngũ kỹ sư giàu kinh nghiệm: Hơn 30 kỹ sư thiết kế và 160 nhân sự sẵn sàng triển khai các dự án từ đơn giản đến phức tạp.
• Linh kiện chính hãng: Sử dụng thiết bị từ các thương hiệu uy tín như Schneider, Siemens, Mitsubishi, Omron… theo yêu cầu của khách hàng.
• Kinh nghiệm triển khai thực tế: Đã thực hiện hơn 5.000 dự án cho nhiều doanh nghiệp trong và ngoài nước, đáp ứng các tiêu chuẩn kỹ thuật của nhà máy hiện đại.
• Bảo hành, bảo trì chuyên nghiệp: Cam kết bảo hành từ 12-24 tháng, hỗ trợ kỹ thuật nhanh chóng, giúp hệ thống vận hành ổn định và bền bỉ.
• Dễ dàng nâng cấp, mở rộng: Thiết kế linh hoạt, thuận tiện tích hợp PLC, HMI, SCADA và mở rộng khi doanh nghiệp tăng quy mô sản xuất.

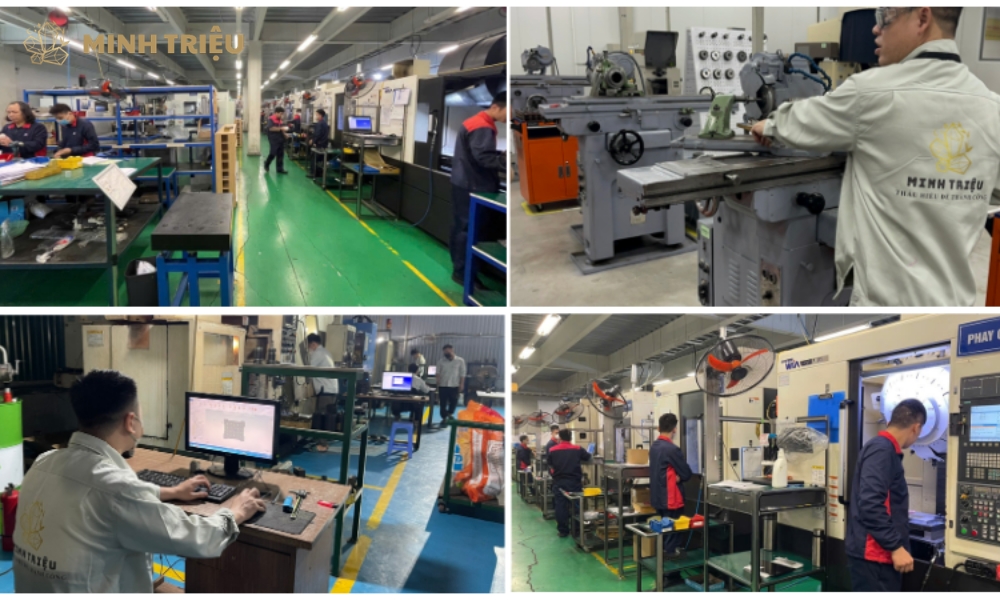

Đội ngũ kỹ sư giàu kinh nghiệm của Minh Triệu nhiều kinh nghiệm tư vấn, thiết kế tủ điều khiển nhiệt độ

Với kinh nghiệm trong lĩnh vực tự động hóa và tủ điện công nghiệp, Minh Triệu sẵn sàng đồng hành cùng doanh nghiệp từ khảo sát, tư vấn, thiết kế đến chế tạo, lắp đặt và bảo trì tủ điều khiển nhiệt độ. Liên hệ ngay với Minh Triệu để được đội ngũ kỹ sư tư vấn giải pháp phù hợp và nhận báo giá chi tiết theo yêu cầu.
