Tủ điện điều khiển PLC là gì? Cấu tạo của tủ điện điều khiển PLC

Tủ điện điều khiển PLC là loại tủ điện công nghiệp sử dụng bộ điều khiển logic khả trình PLC (Programmable Logic Controller) để quản lý và điều khiển hoạt động của máy móc theo chương trình được thiết lập trước. PLC tiếp nhận tín hiệu từ cảm biến, nút nhấn hoặc các thiết bị đầu vào, sau đó xử lý dữ liệu và gửi lệnh đến động cơ, van, xi lanh, băng tải cùng những thiết bị chấp hành khác.

Khác với hệ thống điều khiển chủ yếu dựa vào relay và mạch đấu dây cố định, tủ PLC có thể thay đổi thuật toán bằng phần mềm. Nhờ đó, doanh nghiệp dễ điều chỉnh trình tự hoạt động, bổ sung chức năng hoặc mở rộng hệ thống khi quy trình sản xuất thay đổi. Tủ cũng có thể tích hợp HMI, biến tần, servo, SCADA và mạng truyền thông công nghiệp tùy theo yêu cầu của từng ứng dụng.

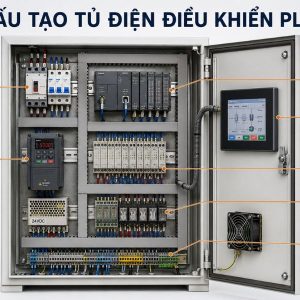

tủ điện điều khiển plc

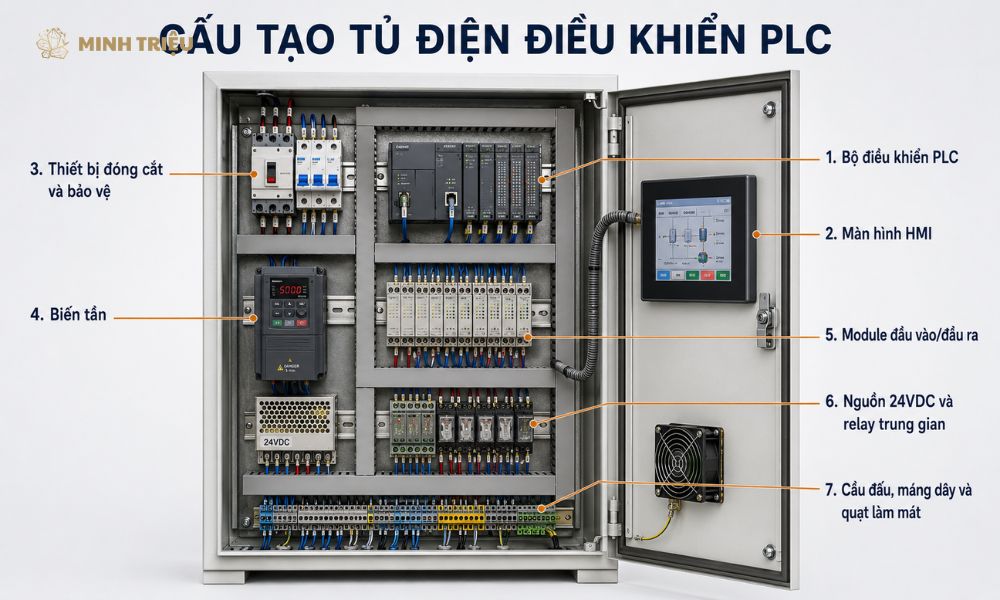

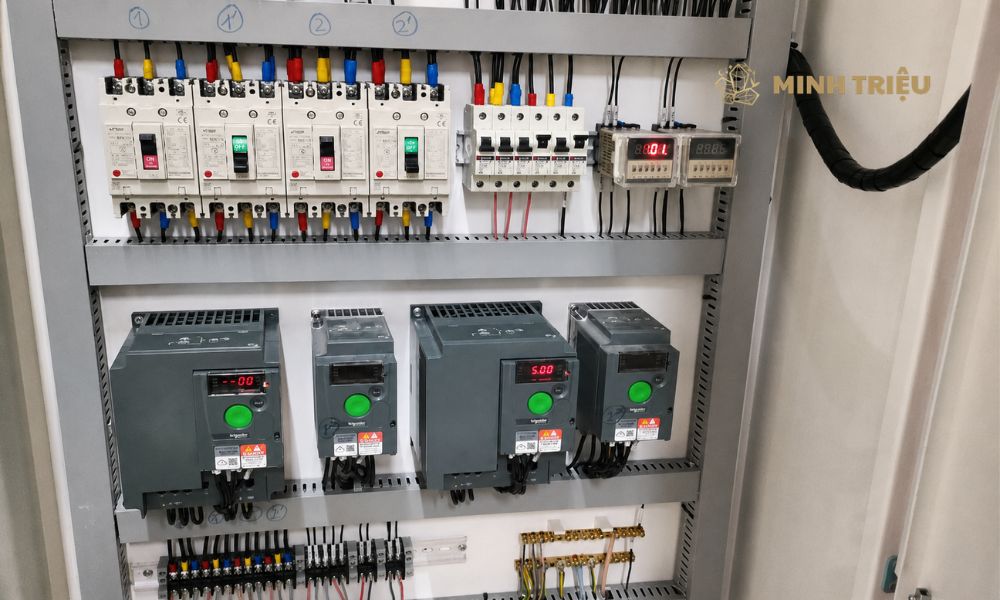

Tủ điện điều khiển PLC tích hợp các thiết bị đóng cắt, bảo vệ và biến tần phục vụ điều khiển máy móc tự động

Cấu hình của tủ điện PLC không cố định mà được thiết kế dựa trên công suất, số lượng tín hiệu, thiết bị cần điều khiển và môi trường làm việc. Một tủ điều khiển PLC thường có các bộ phận chính sau:

Vỏ tủ điện: Bảo vệ linh kiện trước bụi, độ ẩm, va đập và tác động từ môi trường. Vỏ tủ thường được làm bằng thép sơn tĩnh điện hoặc inox, với kích thước và cấp bảo vệ phù hợp vị trí lắp đặt.
Bộ điều khiển PLC: Là bộ phận xử lý trung tâm, có nhiệm vụ tiếp nhận tín hiệu, thực hiện chương trình và phát lệnh điều khiển. Dòng PLC được lựa chọn dựa trên tốc độ xử lý, số lượng I/O, khả năng truyền thông và nhu cầu mở rộng.
Màn hình điều khiển HMI: Giúp người vận hành theo dõi trạng thái máy, cài đặt thông số, lựa chọn chế độ và xem cảnh báo. Giao diện HMI cần được thiết kế trực quan, phù hợp với thao tác thực tế.
Thiết bị đóng cắt và bảo vệ: Gồm MCB, MCCB, cầu chì, contactor, relay nhiệt hoặc thiết bị chống sét. Các thiết bị này thực hiện đóng cắt nguồn và bảo vệ hệ thống khi quá tải, ngắn mạch hoặc xảy ra bất thường.
Biến tần và bộ điều khiển động cơ: Dùng để điều chỉnh tốc độ, mô-men và chế độ khởi động của động cơ. Với ứng dụng yêu cầu điều khiển vị trí chính xác, tủ có thể tích hợp servo hoặc driver động cơ bước.
Module đầu vào và đầu ra: Module I/O kết nối PLC với cảm biến và thiết bị chấp hành. Ngoài tín hiệu số DI/DO, hệ thống có thể sử dụng tín hiệu analog AI/AO để kiểm soát nhiệt độ, áp suất, lưu lượng, độ ẩm hoặc khối lượng.
Nguồn, relay trung gian và phụ kiện đấu nối: Bộ nguồn thường chuyển điện áp sang 24VDC để cấp cho PLC, HMI và cảm biến. Relay trung gian, cầu đấu, dây dẫn, máng dây và thiết bị làm mát giúp tủ vận hành ổn định, dễ kiểm tra và bảo trì.

tủ điện điều khiển plc

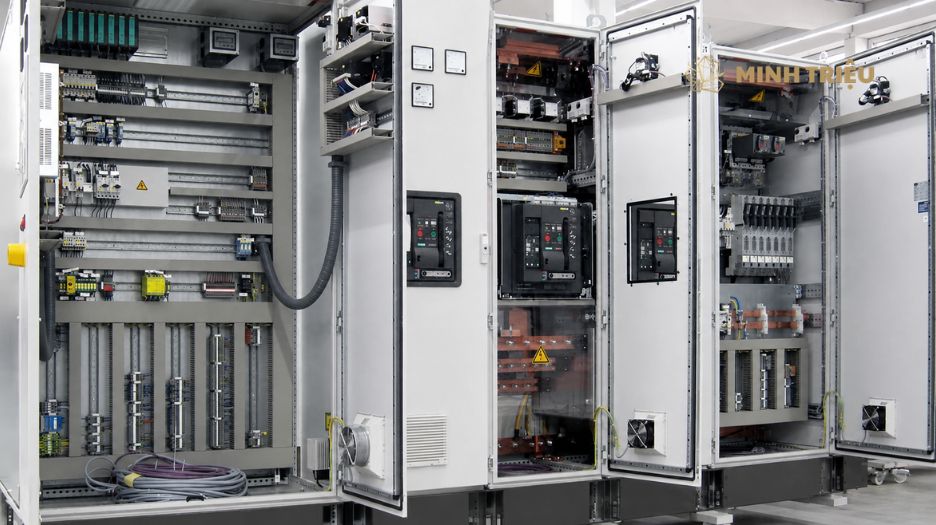

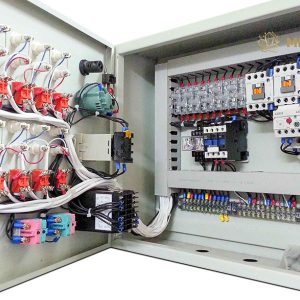

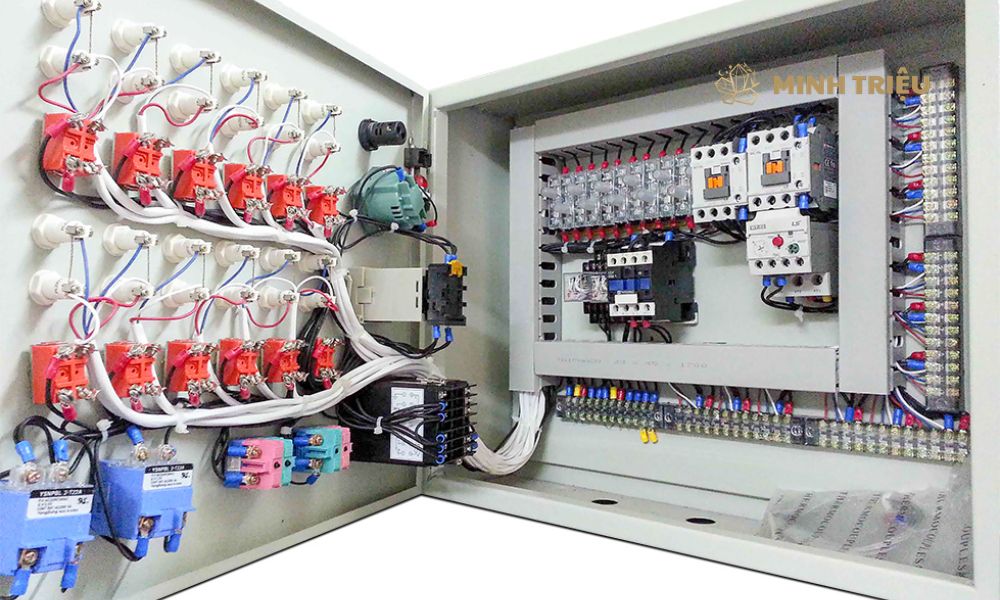

Các thiết bị bên trong tủ điện điều khiển PLC được bố trí và đấu nối khoa học, giúp hệ thống vận hành ổn định và thuận tiện khi kiểm tra, bảo trì.

Nguyên lý hoạt động và chức năng của tủ điện điều khiển PLC

Tủ điện PLC hoạt động dựa trên sự phối hợp giữa chương trình điều khiển, tín hiệu đầu vào và thiết bị đầu ra. Cấu hình phần cứng cũng như thuật toán sẽ được xây dựng riêng cho từng máy hoặc quy trình sản xuất.

Nguyên lý hoạt động của tủ điện điều khiển PLC

Nguyên lý cơ bản của PLC là thực hiện liên tục một chu kỳ quét. Trong mỗi chu kỳ, bộ điều khiển đọc trạng thái đầu vào, xử lý chương trình và cập nhật tín hiệu đầu ra. Quá trình này diễn ra nhanh và lặp lại liên tục khi hệ thống vận hành.

Chu kỳ hoạt động có thể được mô tả qua các bước sau:

Tiếp nhận tín hiệu đầu vào: PLC nhận dữ liệu từ cảm biến, nút nhấn, công tắc hành trình, encoder, thiết bị đo hoặc hệ thống điều khiển liên quan. Tín hiệu có thể ở dạng số, dạng tương tự hoặc tín hiệu truyền thông.
Xử lý theo chương trình: Bộ xử lý trung tâm phân tích dữ liệu đầu vào dựa trên thuật toán đã lập trình. Chương trình có thể bao gồm điều kiện logic, bộ đếm, bộ định thời, phép tính, điều khiển PID, liên động an toàn hoặc trình tự vận hành.
Kiểm tra và truyền thông: Trong quá trình xử lý, PLC có thể tự kiểm tra trạng thái phần cứng, trao đổi dữ liệu với HMI, biến tần, servo hoặc hệ thống giám sát. Những dữ liệu cần thiết được cập nhật để phục vụ điều khiển và theo dõi.
Xuất tín hiệu điều khiển: Sau khi xử lý, PLC gửi tín hiệu qua module đầu ra để điều khiển relay, contactor, van điện từ, động cơ, bơm, quạt, xi lanh hoặc các cơ cấu khác.

tủ điện điều khiển plc

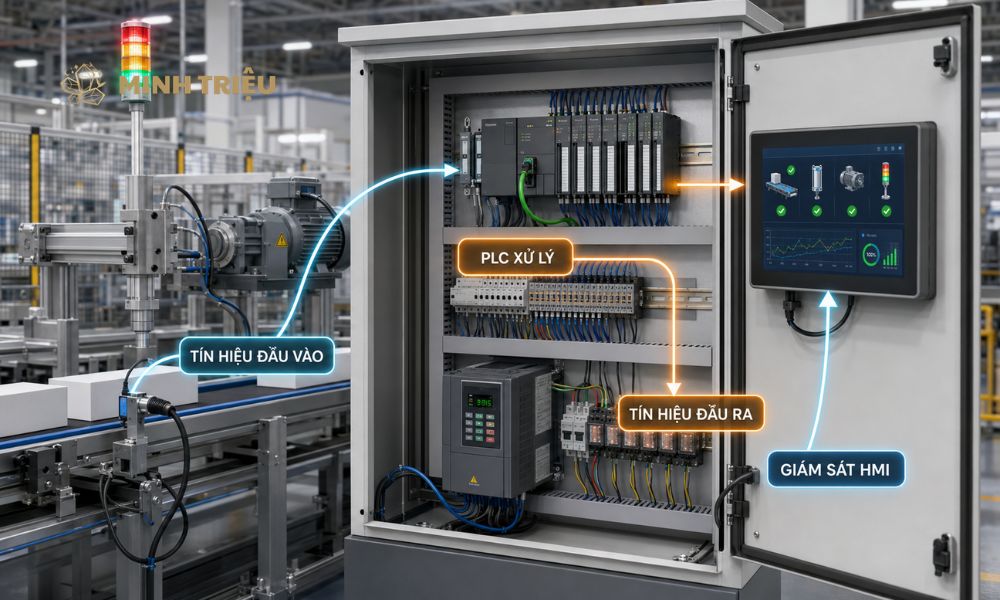

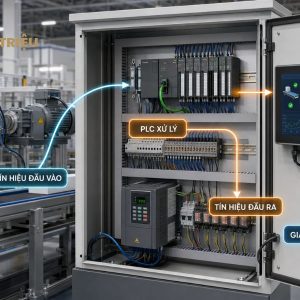

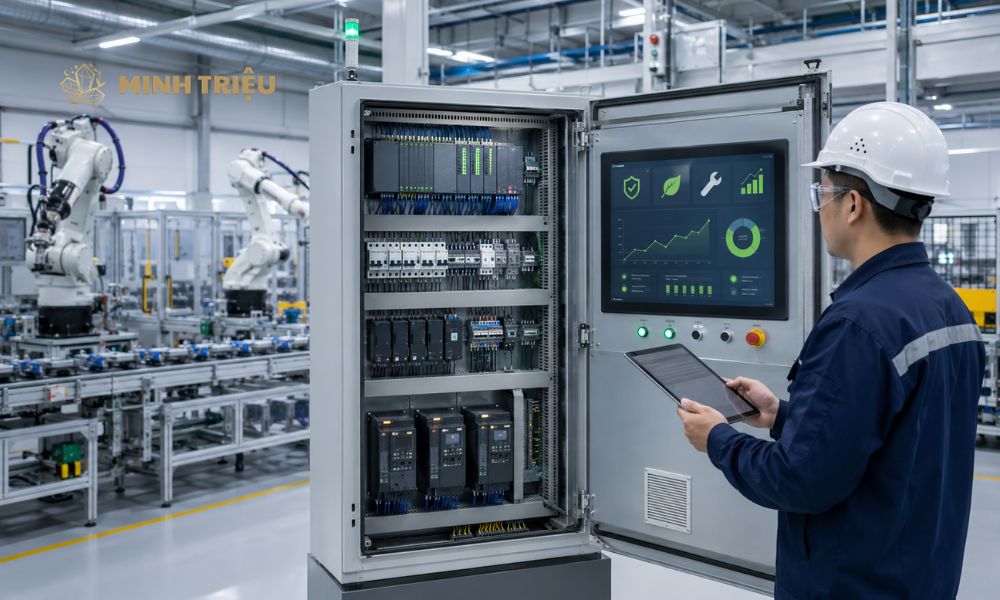

Tủ điện PLC tiếp nhận tín hiệu đầu vào, xử lý theo chương trình, xuất lệnh điều khiển và hiển thị trạng thái trên HMI

Chức năng của tủ điện điều khiển PLC

Tùy theo chương trình và thiết bị tích hợp, tủ PLC có thể đảm nhiệm từ những thao tác đóng ngắt cơ bản đến việc điều khiển một dây chuyền tự động gồm nhiều công đoạn.

Điều khiển máy móc tự động: PLC điều khiển máy theo trình tự, thời gian và điều kiện đã thiết lập. Các thao tác lặp lại được thực hiện đồng đều, giúp giảm phụ thuộc vào thao tác trực tiếp của người vận hành.
Thu thập và xử lý tín hiệu từ cảm biến: Tủ tiếp nhận dữ liệu về vị trí, nhiệt độ, áp suất, lưu lượng, tốc độ, mức nguyên liệu hoặc trạng thái sản phẩm. PLC phân tích dữ liệu để đưa ra lệnh điều khiển phù hợp với tình trạng thực tế.
Điều khiển đóng ngắt và liên động thiết bị: PLC có thể điều khiển bật, tắt máy bơm, quạt, động cơ, van hoặc các thiết bị khác. Chương trình liên động giúp thiết bị chỉ hoạt động khi đáp ứng đủ điều kiện, góp phần hạn chế thao tác sai và xung đột cơ cấu.
Điều khiển thời gian và đếm sản phẩm: Các chức năng Timer và Counter được sử dụng để thiết lập thời gian chạy, thời gian chờ, chu kỳ lặp hoặc số lượng sản phẩm. Dữ liệu đếm cũng có thể hiển thị trên HMI để người vận hành theo dõi.
Điều chỉnh tốc độ và thông số: Khi kết hợp với biến tần, servo hoặc module analog, PLC có thể điều chỉnh tốc độ động cơ và kiểm soát những đại lượng như nhiệt độ, áp suất, lưu lượng. Thông số được duy trì theo giá trị đặt trong phạm vi mà hệ thống cho phép.
Hiển thị lỗi và cảnh báo: Tủ có thể phát cảnh báo bằng đèn, còi hoặc thông báo trên HMI khi phát hiện quá tải, mất tín hiệu, thiết bị không phản hồi hoặc điều kiện vận hành bất thường. Thông tin rõ ràng giúp kỹ thuật viên khoanh vùng và xử lý sự cố nhanh hơn.
Lưu trữ và giám sát dữ liệu vận hành: Tùy cấu hình, dữ liệu về thời gian hoạt động, sản lượng, trạng thái thiết bị hoặc lịch sử cảnh báo có thể được ghi nhận. Đây là cơ sở để đánh giá hiệu suất và lập kế hoạch bảo trì.
Kết nối với HMI, SCADA và mạng nhà máy: PLC có thể truyền dữ liệu tới màn hình vận hành, máy tính giám sát hoặc hệ thống quản lý cấp cao hơn thông qua giao thức phù hợp. Khả năng kết nối cụ thể phụ thuộc vào thiết bị, hạ tầng mạng và phạm vi tích hợp của dự án.
Hỗ trợ chế độ vận hành tự động và bằng tay: Ngoài chế độ Auto, hệ thống thường có chế độ Manual để phục vụ kiểm tra, căn chỉnh hoặc bảo trì. Quyền thao tác cần được phân cấp và thiết kế phù hợp để bảo đảm an toàn.

Thông số kỹ thuật của tủ điều khiển PLC

Thông số của tủ điều khiển PLC được xác định sau khi khảo sát máy móc, tải điện, số lượng tín hiệu và môi trường lắp đặt. Bảng dưới đây thể hiện các thông số thường gặp, không phải cấu hình cố định cho mọi tủ điện.

Thuộc tính kỹ thuật	Thông số chi tiết
Nguồn điện đầu vào	1 pha 220VAC hoặc 3 pha 380VAC, 50Hz
Nguồn điều khiển	24VDC hoặc theo yêu cầu hệ thống
Màn hình HMI	Màn hình cảm ứng, lựa chọn kích thước theo ứng dụng
Tín hiệu đầu vào/ra	DI/DO 24VDC, relay hoặc transistor
Tín hiệu analog	AI/AO 0–10V, 4–20mA hoặc theo cảm biến
Module mở rộng	Digital, analog, truyền thông, bộ đếm tốc độ cao, điều khiển vị trí
Giao thức truyền thông	RS232, RS485, Modbus RTU/TCP, Ethernet/IP, Profinet…
Chế độ vận hành	Auto, Manual, cài đặt và bảo trì
Điều khiển động cơ	Contactor, biến tần, khởi động mềm, servo hoặc động cơ bước
Thiết bị bảo vệ	MCB, MCCB, cầu chì, relay nhiệt, bảo vệ mất pha, SPD
Vật liệu vỏ tủ	Thép sơn tĩnh điện hoặc inox 304
Cấp bảo vệ	IP42, IP54, IP55 hoặc IP65 tùy môi trường

Ứng dụng thực tế và lợi ích của tủ điện điều khiển PLC

Nhờ khả năng lập trình và kết nối linh hoạt, tủ điện PLC có thể được sử dụng cho máy độc lập, một cụm thiết bị hoặc toàn bộ dây chuyền sản xuất, chẳng hạn:

Điều khiển băng tải, băng chuyền, hệ thống phân loại và cấp liệu.
Điều khiển máy đóng gói, chiết rót, dán nhãn và kiểm tra sản phẩm.
Điều khiển máy lắp ráp, máy gia công và thiết bị chuyên dụng.
Điều khiển robot, servo, cơ cấu gắp đặt và hệ thống chuyển động.
Điều khiển trạm bơm, quạt, máy nén và hệ thống cấp thoát nước.
Điều khiển dây chuyền thực phẩm, đồ uống và chế biến nông sản.
Điều khiển hệ thống trộn, định lượng, cân và cấp nguyên liệu.
Điều khiển lò sấy, hệ thống gia nhiệt, làm mát và thông gió.
Điều khiển hệ thống xử lý nước sạch, nước thải và môi trường.
Giám sát năng lượng, trạng thái máy móc và dữ liệu sản xuất.
Cải tạo hệ thống relay cũ sang điều khiển PLC.
Kết nối thiết bị hiện trường với HMI hoặc hệ thống SCADA.

Trước khi triển khai, doanh nghiệp cần xác định rõ quy trình công nghệ, phạm vi điều khiển và các yêu cầu an toàn. Cấu hình tủ không nhất thiết phải phức tạp mà cần phù hợp với chức năng thực tế, dễ vận hành và thuận tiện bảo trì lâu dài.

tủ điện điều khiển plc

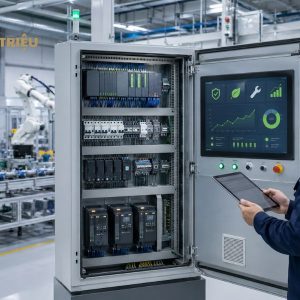

Tủ điện điều khiển PLC được ứng dụng để vận hành các dây chuyền sản xuất tự động trong nhà máy

Tủ điện PLC không chỉ giúp tự động hóa máy móc mà còn hỗ trợ doanh nghiệp kiểm soát tốt hơn hiệu suất, chất lượng và tình trạng thiết bị. Khi được thiết kế đúng, hệ thống có thể giảm thao tác thủ công, phát hiện sự cố sớm và linh hoạt mở rộng theo nhu cầu sản xuất.

Hỗ trợ tiết kiệm điện năng: PLC có thể kết hợp với biến tần để điều chỉnh tốc độ động cơ theo tải thực tế, hạn chế tiêu thụ điện không cần thiết.
Nâng cao hiệu quả vận hành: Máy móc hoạt động theo trình tự thống nhất, phản hồi nhanh và giảm thời gian chờ giữa các công đoạn.
Giảm thao tác thủ công: Các công việc lặp lại được tự động hóa, giúp nhân viên tập trung vào giám sát và xử lý tình huống.
Tăng độ chính xác và tính đồng đều: Chương trình PLC duy trì ổn định trình tự, thời gian và thông số vận hành theo cài đặt.
Phát hiện sự cố nhanh hơn: Trạng thái, cảnh báo và vị trí lỗi có thể được hiển thị trên HMI, hỗ trợ kỹ thuật viên kiểm tra nhanh hơn.
Nâng cao mức độ an toàn: Các điều kiện liên động, cảnh báo và dừng thiết bị có thể được tích hợp vào hệ thống điều khiển phù hợp với mức độ rủi ro.
Dễ thay đổi và mở rộng: Một số chức năng có thể điều chỉnh bằng phần mềm; việc mở rộng thuận lợi hơn nếu tủ có sẵn không gian và I/O dự phòng.
Thuận tiện cho bảo trì: Thiết bị được bố trí, đánh số và đấu nối theo bản vẽ, giúp kỹ thuật viên dễ kiểm tra, thay thế và xử lý lỗi.
Hỗ trợ giám sát và quản lý dữ liệu: Khi kết nối với HMI hoặc SCADA, doanh nghiệp có thể theo dõi trạng thái máy, sản lượng, cảnh báo và các thông số vận hành.

tủ điện điều khiển plc

Tủ điện điều khiển PLC giúp tự động hóa dây chuyền, nâng cao hiệu suất và hỗ trợ giám sát, bảo trì hệ thống thuận tiện hơn
