Tủ điện điều khiển băng tải

Tủ điện điều khiển băng tải là thiết bị cốt lõi giúp tự động hóa toàn bộ quy trình vận hành, điều khiển tốc độ và đồng bộ dây chuyền sản xuất trong nhà máy. Thấu hiểu vai trò quan trọng đó, Minh Triệu mang đến dịch vụ thiết kế và gia công tủ điện chuyên nghiệp, cam kết độ bền cao, tính năng thông minh và tối ưu chi phí vận hành cho doanh nghiệp.

Tủ điện điều khiển băng tải là gì?

Tủ điện điều khiển băng tải là trung tâm điều khiển tích hợp các thiết bị điện và tự động hóa để vận hành hệ thống băng tải theo ý muốn. Thiết bị này chịu trách nhiệm cấp nguồn, điều chỉnh tốc độ, đảo chiều và quản lý toàn bộ chu trình chuyển động của băng tải trong dây chuyền sản xuất.

Các chức năng cốt lõi của tủ điện điều khiển băng tải giúp tối ưu hóa hiệu suất nhà máy gồm có:

• Điều khiển vận hành: Giúp khởi động dừng trơn tru, tránh giật lắc hàng hóa, điều chỉnh tốc độ nhanh chậm và đảo chiều băng tải linh hoạt theo nhu cầu sản xuất.
• Bảo vệ hệ thống: Tự động ngắt điện khi quá tải, ngắn mạch, mất pha hoặc kẹt động cơ, giúp ngăn ngừa cháy nổ và kéo dài tuổi thọ cho motor, băng tải.
• Đồng bộ dây chuyền: Kết nối nhịp nhàng giữa nhiều băng tải và cảm biến thông minh, đảm bảo hàng hóa lưu thông liên tục, không bị ùn ứ hoặc đứt gãy quy trình.
• Giám sát an toàn: Tích hợp nút dừng khẩn cấp ngắt hệ thống ngay lập tức khi có sự cố, kết hợp đèn, còi cảnh báo trực quan và vỏ tủ cách điện an toàn cho công nhân.

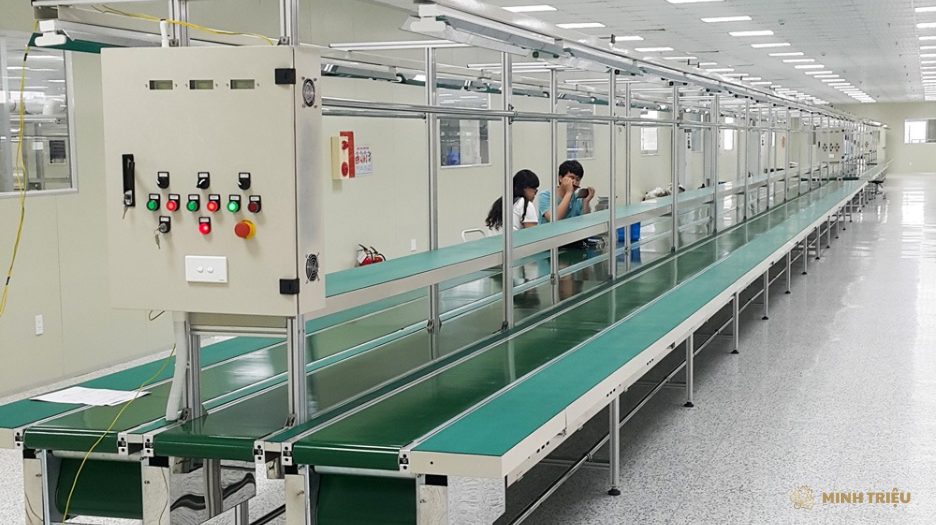

Tủ điện điều khiển giúp quản lý hoạt động của động cơ và phối hợp các thiết bị trong hệ thống băng tải

Tủ điện điều khiển băng tải có cấu tạo như thế nào?

Tủ điện điều khiển băng tải được cấu thành từ các linh kiện chất lượng cao, sắp xếp khoa học bên trong một không gian bảo vệ nghiêm ngặt, bao gồm:

• Vỏ tủ điện: Thường được làm bằng tôn sơn tĩnh điện hoặc inox chống rỉ sét, có kích thước chuẩn xác giúp chứa đựng và bảo vệ an toàn cho các linh kiện bên trong khỏi bụi bẩn, độ ẩm của môi trường nhà xưởng.
• Thiết bị đóng cắt, bảo vệ mạch điện: Bao gồm aptomat, rơ le nhiệt và cầu chì đóng vai trò cấp, ngắt nguồn tổng và tự động ngắt điện lập tức khi xảy ra sự cố quá tải, ngắn mạch để bảo vệ động cơ.
• Thiết bị điều khiển và chuyển đổi năng lượng: Gồm biến tần điều khiển tốc độ, bộ khởi động mềm, bộ điều khiển PLC và rơ le trung gian chịu trách nhiệm xử lý thuật toán, điều phối dòng điện và tối ưu hóa hiệu suất truyền động của băng tải.
• Thiết bị hiển thị, điều khiển trên mặt tủ: Bao gồm hệ thống đèn báo pha, đồng hồ đo dòng áp, nút nhấn xanh, đỏ và nút dừng khẩn cấp, giúp công nhân dễ dàng vận hành, theo dõi trạng thái, xử lý nhanh khi có sự cố.

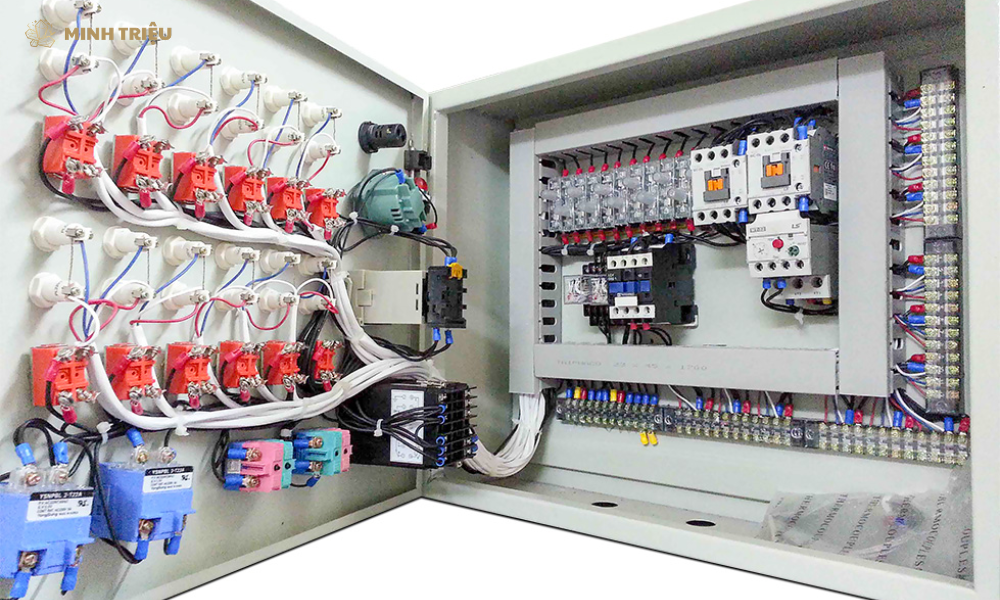

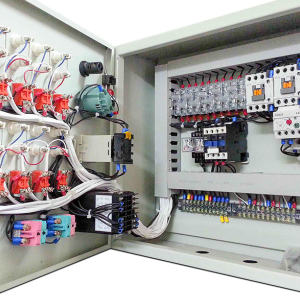

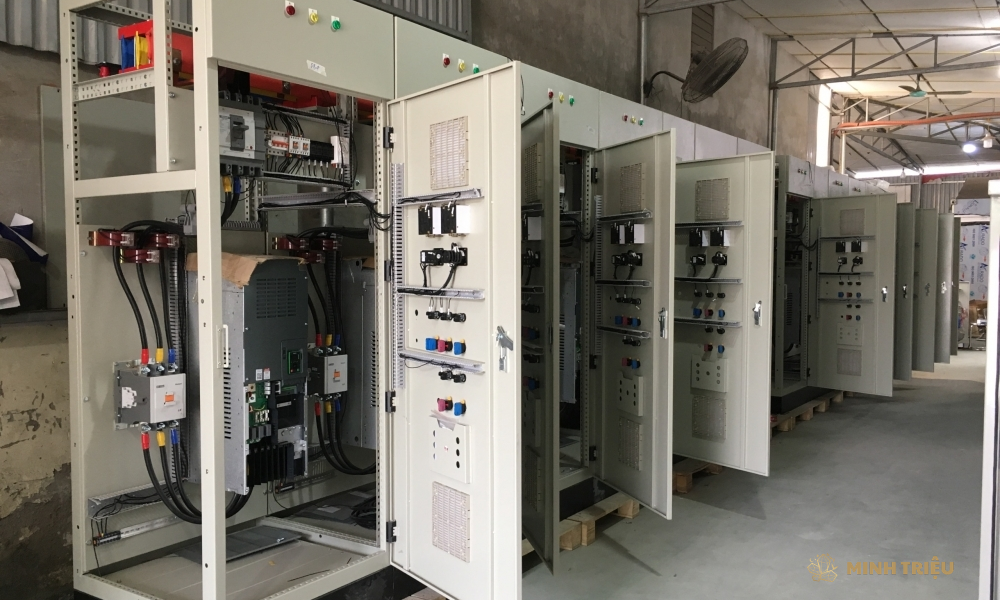

Cấu tạo cơ bản của một tủ điện điều khiển băng tải

Nguyên lý hoạt động của tủ điện điều khiển băng tải

Một hệ thống tủ điện điều khiển băng tải cơ bản có quá trình vận hành diễn ra theo các bước sau:

• Tiếp nhận nguồn và bảo vệ: Nguồn điện thường là 3 pha đi qua các thiết bị bảo vệ như aptomat, rơ le nhiệt để chống quá tải, ngắn mạch, mất pha đột ngột.
• Xử lý tín hiệu: Bộ điều khiển trung tâm nhận tín hiệu đầu vào từ hệ thống nút nhấn cơ học hoặc các loại cảm biến. Đồng bộ chuỗi băng tải tự động dừng những băng tải phía trước khi có sự cố ở băng tải phía sau để ngăn chặn ùn tắc vật liệu.
• Điều khiển động cơ: Bộ điều khiển kích hoạt contactor để đóng ngắt động cơ thông qua biến tần để tăng, giảm tốc độ quay một cách nhịp nhàng.
• Truyền động đến băng tải: Động cơ quay tạo ra lực ma sát giữa rulo chủ động và dây băng tải, giúp vận chuyển hàng hóa tịnh tiến về phía trước.
• Dừng hệ thống, xử lý sự cố: Khi nhận lệnh dừng hay có tín hiệu sự cố, hệ thống thực hiện trình tự dừng phù hợp. Các mạch bảo vệ, chức năng an toàn cần được thiết kế theo mức độ rủi ro của ứng dụng.

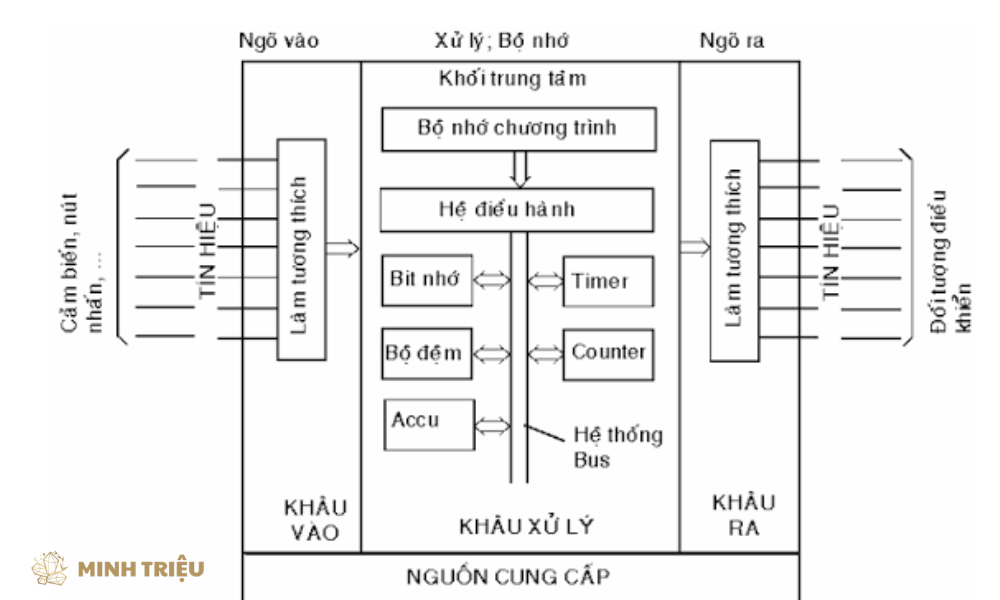

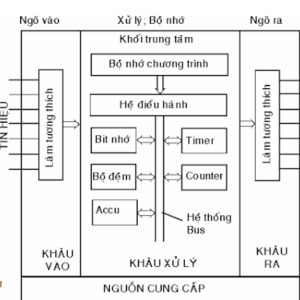

Nguyên lý hoạt động của tủ điện điều khiển băng tải luôn vận hành trơn tru, đạt hiệu quả cao

Đặc điểm nổi bật của tủ điện điều khiển băng tải

Tủ điện được thiết kế phù hợp có thể giúp doanh nghiệp kiểm soát hoạt động của hệ thống băng tải thuận tiện hơn. Những điểm mạnh nổi trội của sản phẩm gồm:

• Nâng cao hiệu quả sản xuất: Tủ điện kiểm soát khởi động, dừng và phối hợp hoạt động giữa các công đoạn. Khi được tích hợp với cảm biến và PLC, hệ thống có thể giảm một số thao tác thủ công.
• Bảo vệ động cơ và thiết bị: Tủ điện điều khiển băng tải ngắt mạch tự động khi xảy ra sự cố quá tải, ngắn mạch, mất pha, lệch pha hoặc sụt áp. Từ đó đảm bảo sự an toàn cho động cơ cũng như con người.
• Tăng khả năng kiểm soát vận hành: Đèn báo, màn hình hiển thị và tín hiệu cảnh báo giúp người vận hành nhận biết trạng thái hệ thống, từ đó thuận tiện cho việc kiểm tra và xác định nguyên nhân sự cố.
• Điều chỉnh tốc độ khi cần: Với tủ điện sử dụng biến tần, tốc độ băng tải được điều chỉnh phù hợp với năng suất yêu cầu, đặc tính tải, quy trình sản xuất.
• Thuận tiện cho bảo trì: Việc phân chia mạch rõ ràng, đánh số dây và bố trí thiết bị hợp lý giúp kỹ thuật viên kiểm tra, thay thế linh kiện và xử lý lỗi dễ dàng hơn.

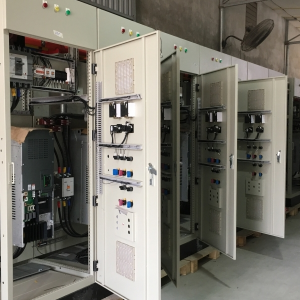

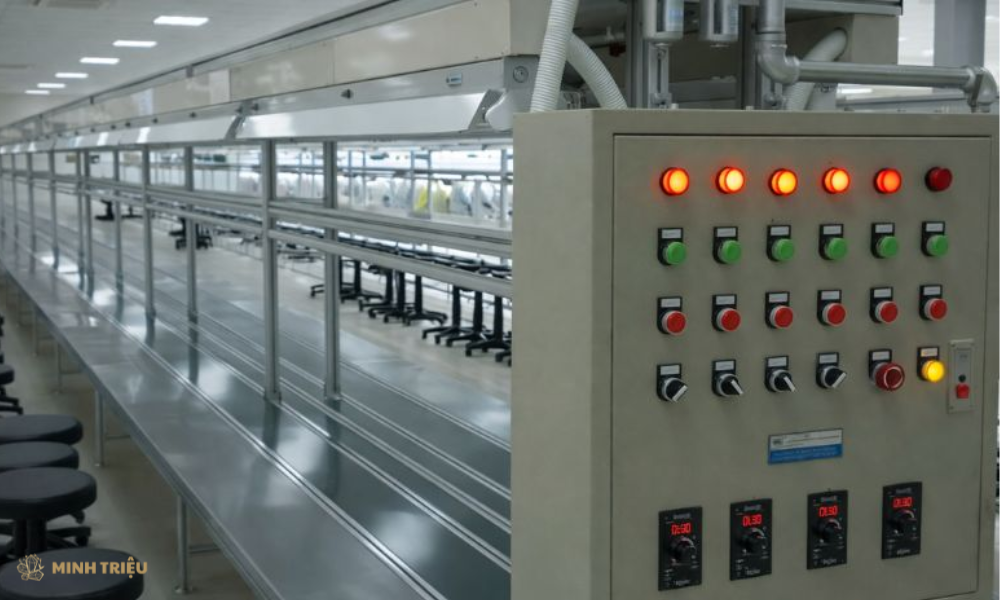

Những thế mạnh nổi bật của tủ điện điều khiển băng tải khi sử dụng

Phân loại tủ điện điều khiển băng tải

Các loại tủ điện điều khiển băng tải được phân loại dựa trên phương thức khởi động và cấu trúc hệ thống nhằm đáp ứng các yêu cầu công nghệ riêng biệt.

• Tủ khởi động trực tiếp, sao – tam giác: Tủ có cấu trúc mạch đơn giản, chi phí đầu tư thấp, dễ dàng bảo trì và sửa chữa không cần kỹ thuật cao. Dòng tủ điện điều khiển này phù hợp với băng tải đơn lẻ có khoảng cách ngắn, công suất động cơ nhỏ, trung bình, không yêu cầu thay đổi tốc độ trong quá trình vận hành.
• Tủ điều khiển dùng biến tần: Điều chỉnh tốc độ băng tải trơn tru, khởi động, dừng hệ thống dễ dàng giúp bảo vệ động cơ, giảm hao mòn cơ khí, tiết kiệm điện năng tối ưu. Ứng dụng phổ biến của tủ điều khiển này là trong dây chuyền đóng gói, phân loại sản phẩm, hệ thống cần thay đổi năng suất linh hoạt theo thời gian thực tế.
• Tủ điều khiển băng tải nhiều tầng: Sở hữu khả năng đồng bộ hoá, khoá liên động chặt chẽ giữa các tầng, tự động hóa quy trình phân tầng tối ưu không gian, diện tích nhà xưởng. Tủ phù hợp cho hệ thống sấy nhiều tầng, kho bãi thông minh, logistic, dây chuyền vận chuyển liên tục từ thấp lên cao.

Ứng dụng của tủ điều khiển băng tải trong thực tế

Tủ điện điều khiển băng tải được sử dụng trong nhiều ngành sản xuất và vận chuyển hàng hóa.

• Ngành sản xuất và lắp ráp: Điều khiển băng tải đưa linh kiện, bán thành phẩm giữa các vị trí làm việc.
• Ngành thực phẩm và đồ uống: Điều khiển các tuyến băng tải vận chuyển nguyên liệu, khay, chai, bao bì. Thiết kế nên xem xét điều kiện vệ sinh, độ ẩm và yêu cầu bảo vệ thiết bị điện.
• Ngành đóng gói: Phối hợp băng tải cấp liệu, đưa sản phẩm đến máy đóng gói, dán nhãn, đóng thùng, tích hợp PLC có thể hỗ trợ điều khiển trình tự giữa các công đoạn.
• Kho vận và logistics: Điều khiển băng tải vận chuyển thùng hàng, kiện hàng hoặc kết nối các khu vực phân loại, đóng gói và xuất hàng.
• Ngành cơ khí và gia công: Điều khiển băng tải cấp phôi, chuyển chi tiết, linh kiện giảm thao tác vận chuyển thủ công.
• Ngành vật liệu xây dựng: Điều khiển hệ thống băng tải tải khối lượng lớn quặng, than đá, đá dăm, cát từ hầm mỏ hoặc bãi tập kết lên xe tải, tàu thuyền.

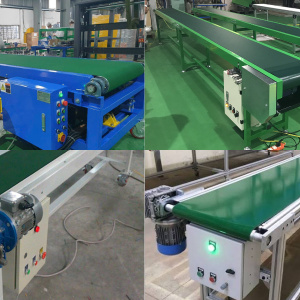

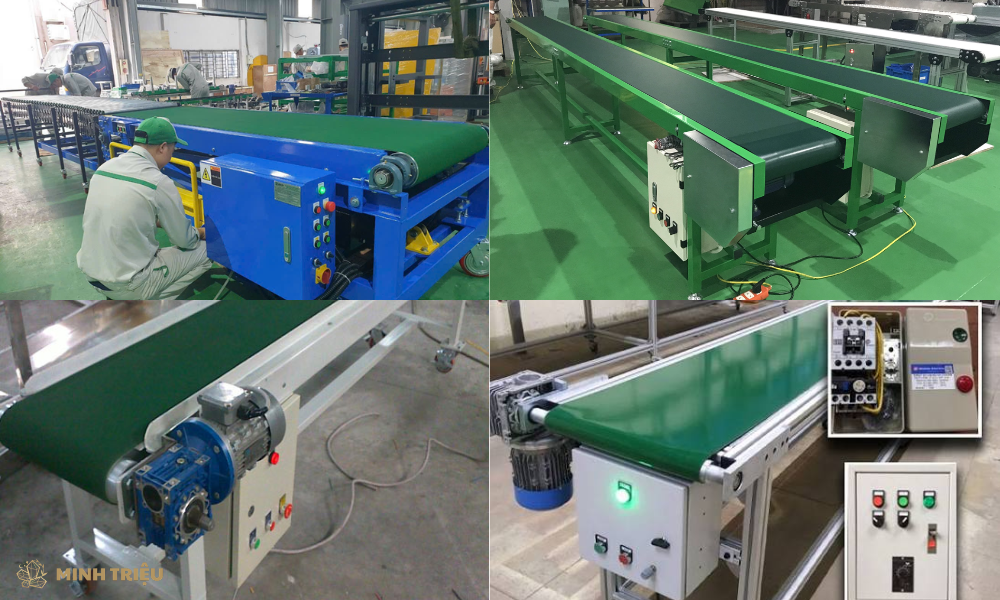

Tủ điện điều khiển băng tải có tính ứng dụng cao trong quá trình vận hành của nhiều doanh nghiệp

Minh Triệu – Đơn vị thiết kế, gia công tủ điện điều khiển băng tải theo yêu cầu, giá tốt

Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu là một đơn vị chuyên về sản phẩm gia công cơ khí, cung cấp giải pháp tự động đến cho các doanh nghiệp, nhà máy. Minh Triệu thành lập năm 2018, có nhà xưởng rộng 6600m2 tại Khu công nghiệp Lai Xá, Hà Nội, cùng đội ngũ nhân sự phụ trách thiết kế, lắp ráp, kiểm soát chất lượng và nghiên cứu phát triển.

Về dịch vụ thiết kế, gia công tủ điện điều khiển Minh Triệu luôn dựa trên các thông số như công suất, số lượng động cơ, loại băng tải, phương thức vận hành, điều kiện lắp đặt để đội ngũ nhân sự tư vấn, đưa ra phương án phù hợp. Chưa dừng lại ở đó, chúng tôi luôn tập trung vào sự hài lòng của khách hàng thông qua dịch vụ hậu mãi đầy đủ. Minh Triệu sẽ hỗ trợ bạn xuyên suốt quá trình sử dụng sản phẩm, kể cả trong các quá trình bảo trì, nâng cấp,…

Nếu doanh nghiệp đang cần thiết kế, gia công tủ điện điều khiển băng tải, hãy liên hệ ngay với Minh Triệu để được tư vấn nhanh chóng hoàn toàn miễn phí:

• Hotline: 0886 151 688
• Email: business@minhtrieu.vn
• Đại diện văn phòng: 52/346 Thiên Lôi, Vĩnh Niệm, Lê Chân, Hải Phòng
• Địa chỉ nhà máy: Số 3, Lô 5, Khu Công nghiệp Lai Xá, Kim Chung, Hoài Đức, Hà Nội.
