Minh Triệu cung cấp dịch vụ thiết kế, gia công và lắp đặt tủ điều khiển trung tâm theo yêu cầu của từng hệ thống. Giải pháp được xây dựng dựa trên quy trình vận hành, số lượng thiết bị, công suất tải và điều kiện thực tế tại nhà máy, giúp hệ thống hoạt động ổn định, an toàn và thuận tiện khi quản lý.

Tủ điều khiển trung tâm là gì?

Tủ điều khiển trung tâm là hệ thống tập hợp các thiết bị điện và thiết bị tự động hóa, có nhiệm vụ điều khiển, giám sát và bảo vệ máy móc hoặc dây chuyền sản xuất. Thay vì vận hành từng thiết bị tại nhiều vị trí riêng biệt, người dùng có thể quản lý toàn bộ hệ thống từ một điểm điều khiển tập trung.

Tùy theo yêu cầu kỹ thuật, bên trong tủ có thể tích hợp PLC, HMI, biến tần, bộ khởi động mềm, thiết bị đóng cắt, contactor, relay, module vào/ra và các thiết bị bảo vệ. Thông qua tín hiệu từ cảm biến và chương trình đã được thiết lập, tủ sẽ điều khiển động cơ, bơm, quạt, van, băng tải hoặc các cơ cấu chấp hành vận hành theo đúng trình tự.

Tủ điều khiển trung tâm thường được đặt tại phòng điều khiển, phòng kỹ thuật hoặc gần khu vực vận hành dây chuyền. Vị trí lắp đặt cần thuận tiện cho việc quan sát, thao tác và bảo trì, đồng thời bảo đảm tủ không chịu ảnh hưởng quá mức từ bụi, nước, nhiệt độ, độ ẩm hoặc rung động trong nhà máy.

tủ điều khiển trung tâm

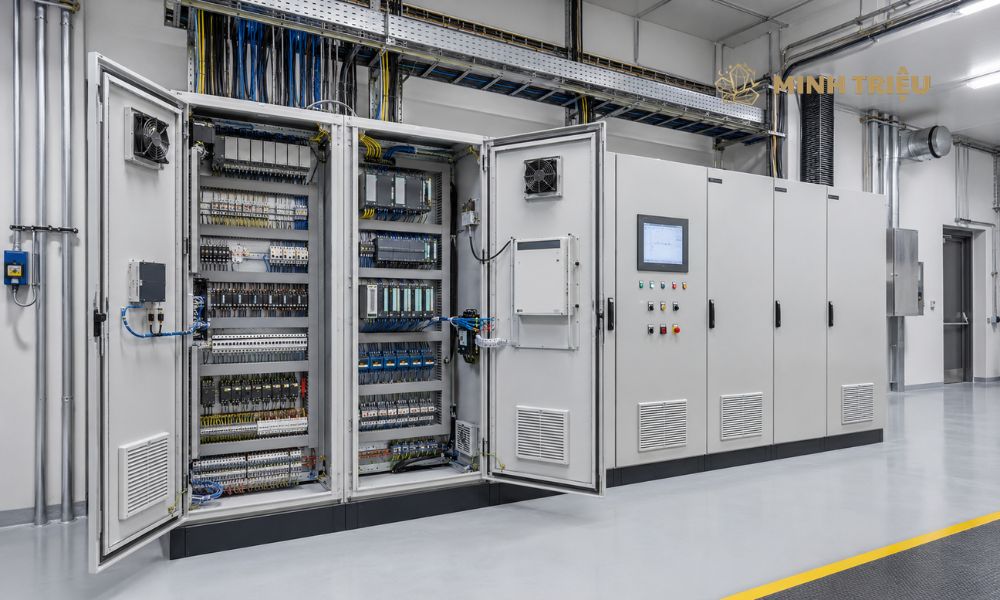

Tủ điều khiển trung tâm tập hợp các thiết bị điều khiển, giám sát và bảo vệ hệ thống sản xuất

Tủ điều khiển trung tâm có chức năng và lợi ích gì?

Tủ điều khiển trung tâm không chỉ thực hiện nhiệm vụ đóng, ngắt thiết bị điện mà còn giữ vai trò điều phối hoạt động của toàn hệ thống. Tùy cấu hình, tủ có thể mang lại các chức năng và lợi ích sau:

Điều khiển máy móc và thiết bị: Tủ tiếp nhận lệnh từ người vận hành hoặc chương trình PLC để khởi động, dừng và điều chỉnh hoạt động của động cơ, bơm, quạt, van, băng tải cùng nhiều thiết bị khác.

Giám sát trạng thái vận hành: Các thông tin như trạng thái chạy – dừng, tốc độ, dòng điện, điện áp, nhiệt độ hoặc mức nguyên liệu có thể được hiển thị trên đèn báo, đồng hồ hoặc màn hình HMI. Nhờ đó, người vận hành dễ dàng theo dõi hệ thống tại một vị trí.
Bảo vệ hệ thống điện: Các thiết bị như aptomat, cầu chì và relay bảo vệ giúp phát hiện tình trạng quá tải, ngắn mạch, mất pha hoặc điện áp bất thường. Hệ thống có thể cảnh báo hoặc dừng thiết bị để hạn chế hư hỏng.
Cảnh báo và hỗ trợ xử lý sự cố: Khi xảy ra lỗi, tủ có thể phát tín hiệu bằng đèn, còi hoặc hiển thị nội dung cảnh báo trên HMI. Một số hệ thống còn có khả năng lưu lịch sử lỗi để hỗ trợ kỹ thuật viên kiểm tra nguyên nhân.
Nâng cao hiệu quả vận hành: Máy móc được phối hợp theo đúng trình tự giúp giảm thời gian chờ, hạn chế thao tác không cần thiết và sử dụng năng lượng hợp lý hơn. Hiệu quả thực tế phụ thuộc vào thiết kế và chương trình điều khiển của từng dây chuyền.
Thuận tiện khi bảo trì và mở rộng: Tủ được bố trí khoa học, đánh số dây rõ ràng và có tài liệu kỹ thuật đầy đủ sẽ giúp việc kiểm tra, thay thế linh kiện thuận tiện hơn. Các vị trí dự phòng cũng có thể được tính toán để phục vụ nhu cầu nâng cấp sau này.

tủ điều khiển trung tâm

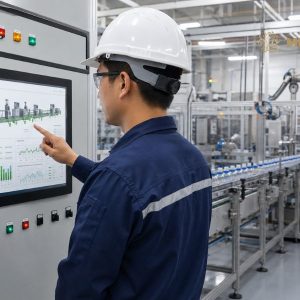

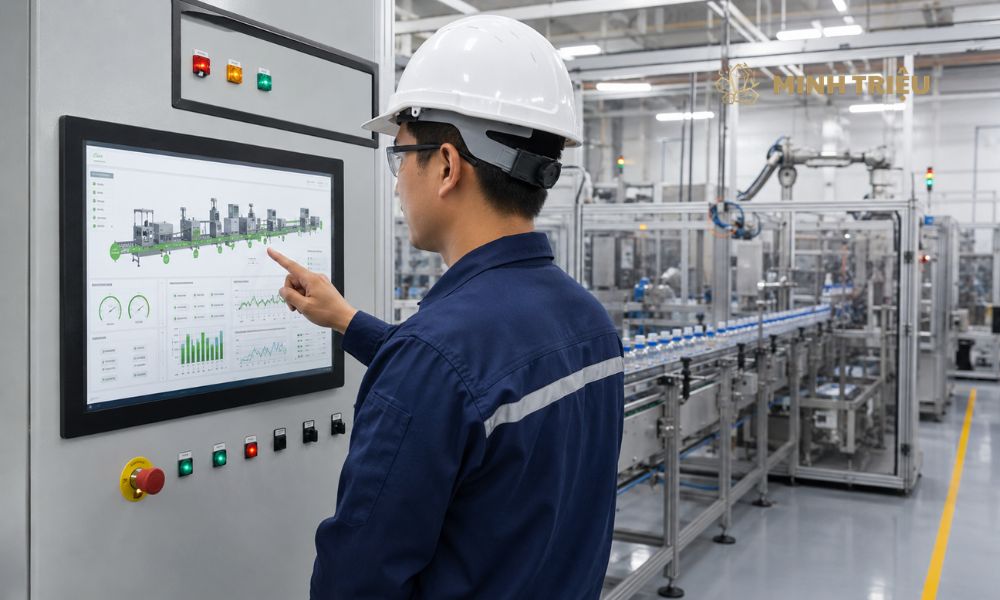

HMI giúp người vận hành theo dõi trạng thái, điều chỉnh thông số và nhận cảnh báo từ hệ thống

Thông số kỹ thuật cơ bản của tủ điều khiển trung tâm

Tủ điều khiển trung tâm thường không có một bộ thông số cố định. Cấu hình cần được tính toán dựa trên tổng công suất tải, số lượng động cơ, tín hiệu vào/ra, môi trường lắp đặt và yêu cầu điều khiển của từng dự án.

Dưới đây là các thông số thường được xem xét khi thiết kế:

Thuộc tính kỹ thuật	Thông số chi tiết
Điện áp làm việc	220–230VAC hoặc 380–415VAC; lựa chọn theo nguồn điện và thiết bị sử dụng
Tần số	50Hz hoặc 60Hz
Điện áp mạch điều khiển	24VDC, 24VAC, 110VAC hoặc 220VAC tùy thiết kế
Dòng điện định mức	Tính toán theo tổng tải và phương án phân phối điện của hệ thống
Thiết bị điều khiển	PLC, relay logic, vi điều khiển hoặc bộ điều khiển chuyên dụng
Giao diện vận hành	Nút nhấn, công tắc, đèn báo, màn hình HMI hoặc máy tính giám sát
Điều khiển động cơ	Contactor, biến tần, khởi động mềm hoặc servo drive
Thiết bị đóng cắt	MCB, MCCB, ACB hoặc các thiết bị phù hợp với công suất tải
Thiết bị bảo vệ	Bảo vệ quá tải, ngắn mạch, mất pha, ngược pha, quá áp hoặc thấp áp
Chế độ vận hành	Thủ công, bán tự động, tự động; có thể tích hợp chế độ bảo trì
Vật liệu vỏ tủ	Thép sơn tĩnh điện hoặc inox, lựa chọn theo môi trường sử dụng
Độ dày vỏ tủ	Tính toán theo kích thước, kết cấu và yêu cầu cơ khí của từng dự án
Cấp bảo vệ	Thường lựa chọn từ IP43 đến IP55 hoặc cao hơn tùy vị trí lắp đặt
Kiểu lắp đặt	Tủ đứng, tủ treo tường, tủ ghép khoang hoặc bàn điều khiển
Phương pháp làm mát	Thông gió tự nhiên, quạt lọc gió, điều hòa tủ điện hoặc bộ trao đổi nhiệt

Ứng dụng của tủ điều khiển trung tâm

Nhờ khả năng quản lý nhiều thiết bị tại một vị trí, tủ điều khiển trung tâm được sử dụng trong nhiều hệ thống sản xuất và công trình kỹ thuật. Một số ứng dụng phổ biến gồm:

Dây chuyền sản xuất và lắp ráp: Tủ điều khiển phối hợp hoạt động giữa băng tải, cơ cấu cấp phôi, máy gia công, robot và các trạm lắp ráp. Các công đoạn được liên kết theo đúng trình tự để duy trì nhịp sản xuất.
Trạm bơm và hệ thống cấp thoát nước: Tủ có thể vận hành bơm theo mực nước, áp suất, lưu lượng hoặc thời gian cài đặt. Hệ thống cũng có thể luân phiên các bơm và tự động chuyển sang thiết bị dự phòng khi cần.
Hệ thống xử lý nước và nước thải: Tủ trung tâm điều khiển bơm, máy thổi khí, máy khuấy, van cùng các thiết bị đo trong từng công đoạn. Dữ liệu được tập trung giúp nhân viên kỹ thuật theo dõi quá trình xử lý thuận tiện hơn.
Hệ thống HVAC và thông gió: Tủ có thể điều khiển quạt, bơm, chiller, tháp giải nhiệt và thiết bị phụ trợ dựa trên nhiệt độ, độ ẩm hoặc áp suất. Qua đó, hệ thống duy trì điều kiện môi trường ổn định trong nhà xưởng.
Ngành thực phẩm và đồ uống: Tủ được ứng dụng trong dây chuyền cấp liệu, phối trộn, chiết rót, đóng gói và vận chuyển sản phẩm. Vật liệu vỏ tủ và phương án bố trí cần phù hợp với yêu cầu vệ sinh của khu vực sản xuất.
Ngành điện tử và sản xuất linh kiện: Tủ điều khiển phục vụ các công đoạn lắp ráp, kiểm tra, phân loại và vận chuyển linh kiện. Hệ thống thường yêu cầu tốc độ xử lý nhanh, độ chính xác cao và khả năng kết nối với thiết bị kiểm tra.
Kho hàng và hệ thống phân loại tự động: Tủ trung tâm điều khiển băng tải, cảm biến nhận dạng, cơ cấu phân loại và thiết bị nâng chuyển. Hàng hóa được xử lý và đưa đến đúng vị trí theo chương trình thiết lập.
Máy tự động theo yêu cầu: Máy cấp liệu, máy kiểm tra, máy đóng gói, máy lắp ráp và thiết bị chuyên dụng có thể sử dụng tủ điều khiển riêng. Cấu hình được thiết kế dựa trên chu trình hoạt động và yêu cầu an toàn của từng máy.

tủ điều khiển trung tâm

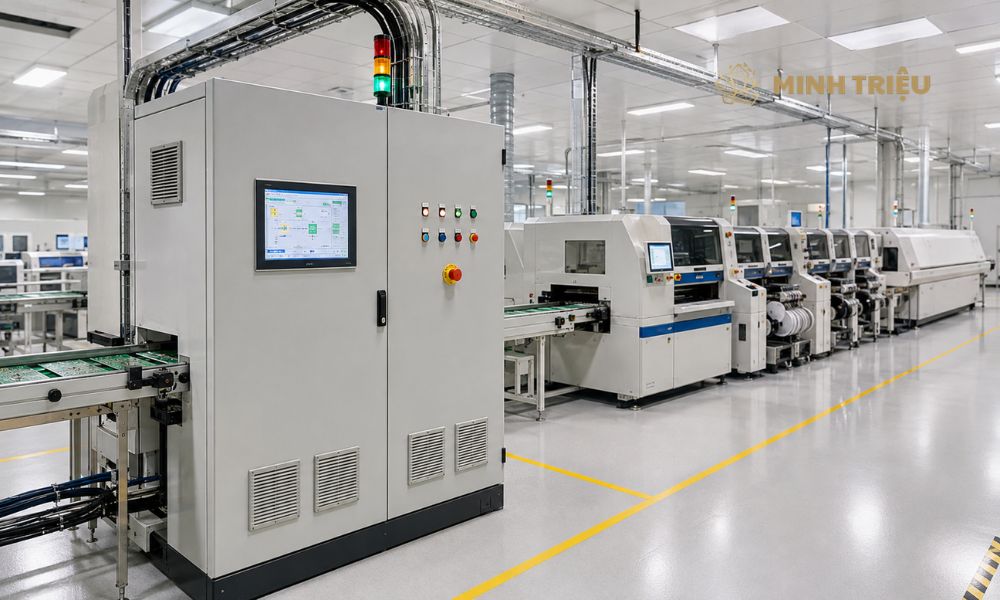

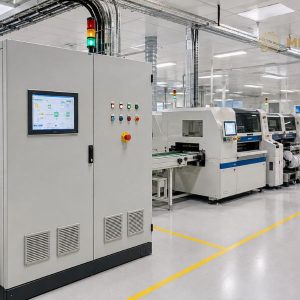

Tủ điều khiển trung tâm giám sát và vận hành dây chuyền SMT trong nhà máy sản xuất điện tử

Minh Triệu – Đơn vị thiết kế tủ điều khiển trung tâm theo yêu cầu

Công ty TNHH Thương Mại và Sản Xuất Minh Triệu hoạt động trong lĩnh vực gia công cơ khí chính xác, chế tạo máy và cung cấp giải pháp tự động hóa cho nhà máy. Công ty có năng lực triển khai máy tự động, hệ thống băng tải, tích hợp robot và các thiết bị phụ trợ sản xuất. Đây là cơ sở để đội ngũ kỹ thuật tiếp cận bài toán tủ điều khiển từ cả góc độ điện, cơ khí và quy trình vận hành thực tế của hệ thống.

Một số lợi thế khi lựa chọn Minh Triệu thiết kế và lắp đặt tủ điều khiển trung tâm:

Có xưởng sản xuất: Minh Triệu chủ động thực hiện các công đoạn gia công cơ khí, lắp ráp, đấu nối và kiểm tra tủ. Điều này giúp kiểm soát tốt hơn về kết cấu, tiến độ và chất lượng hoàn thiện trước khi bàn giao.
Thiết kế theo quy trình vận hành thực tế: Cấu hình tủ được xây dựng dựa trên công suất thiết bị, số lượng tín hiệu, trình tự hoạt động và yêu cầu an toàn. Giải pháp không áp dụng máy móc một mẫu tủ cố định cho mọi dây chuyền.
Đội ngũ kỹ sư điện và tự động hóa: Kỹ sư tham gia phân tích yêu cầu, thiết kế sơ đồ điện, lựa chọn linh kiện và xây dựng chương trình điều khiển. PLC, HMI, biến tần và thiết bị truyền thông được lựa chọn phù hợp với nhu cầu sử dụng và ngân sách đầu tư.
Phù hợp với yêu cầu của nhà máy FDI: Hồ sơ kỹ thuật, cách đánh số thiết bị, bố trí dây dẫn và phương án lựa chọn linh kiện có thể được triển khai theo tiêu chuẩn của từng dự án. Minh Triệu phối hợp với bộ phận kỹ thuật của khách hàng trong quá trình xác nhận thiết kế và nghiệm thu.
Hỗ trợ lắp đặt và chạy thử tại nhà máy: Sau khi hoàn thành lắp ráp, đội ngũ kỹ thuật có thể phối hợp đấu nối, kiểm tra tín hiệu và chạy thử cùng máy móc thực tế. Các thông số và chương trình được hiệu chỉnh dựa trên điều kiện vận hành của dây chuyền.
Chính sách bảo hành rõ ràng: Tùy loại sản phẩm và phạm vi dự án, thiết bị do Minh Triệu cung cấp được áp dụng thời hạn bảo hành phù hợp. Các điều kiện bảo hành được thống nhất cụ thể trong hợp đồng.
Cung cấp dịch vụ bảo trì: Minh Triệu hỗ trợ kiểm tra định kỳ, xử lý sự cố và thay thế linh kiện khi cần thiết. Hoạt động bảo trì giúp phát hiện sớm bất thường và duy trì độ ổn định của hệ thống trong quá trình sử dụng.

Tủ điều khiển trung tâm cần được thiết kế đồng bộ với máy móc và quy trình công nghệ, thay vì chỉ lựa chọn dựa trên kích thước hay giá thành. Một cấu hình phù hợp sẽ giúp doanh nghiệp điều khiển tập trung, theo dõi hệ thống thuận tiện, hạn chế sự cố và tạo nền tảng để mở rộng tự động hóa trong tương lai.

Nếu doanh nghiệp đang cần thiết kế, gia công hoặc cải tạo tủ điều khiển trung tâm, hãy gửi cho Minh Triệu sơ đồ công nghệ, danh sách động cơ và yêu cầu vận hành. Đội ngũ kỹ thuật sẽ phân tích, tư vấn cấu hình và xây dựng phương án phù hợp với hệ thống thực tế.
