Tủ điện điều khiển kho lạnh

Tủ điện điều khiển kho lạnh là bộ phận đảm nhiệm việc cấp nguồn, điều khiển và bảo vệ các thiết bị trong hệ thống lạnh. Minh Triệu dựa trên quy mô kho, công suất máy nén và yêu cầu vận hành, tủ điện để thiết kế và gia công phù hợp. Các sản phẩm do công ty thực hiện luôn đảm bảo về mặt thiết kế, chất lượng và giá thành cạnh tranh cho những khách hàng tin tưởng lựa chọn.

Tủ điện điều khiển kho lạnh là gì? Cấu tạo chi tiết

Tủ điện điều khiển kho lạnh là hệ thống tập hợp các thiết bị điện và thiết bị điều khiển nhằm quản lý hoạt động của các thiết bị trong hệ thống lạnh. Tủ như bộ não trung tâm có nhiệm vụ đóng cắt nguồn điện, điều khiển máy nén, quạt dàn lạnh, hệ thống xả đá, kiểm soát nhiệt độ và bảo vệ thiết bị khi xảy ra sự cố.

Cấu tạo của một sản phẩm tủ điện điều khiển kho lạnh bao gồm những bộ phận cơ bản bên dưới:

• Vỏ tủ điện: Là phần bảo vệ các thiết bị bên trong khỏi bụi, tác động cơ học, các yếu tố môi trường. Vỏ thường làm bằng chất liệu thép không gỉ sơn tĩnh điện, có thiết kế chống ẩm, chống nước, cách điện an toàn. Bên ngoài gắn đèn báo nguồn, nút bấm dừng khẩn cấp và đồng hồ hiển thị.
• Aptomat: Sử dụng để đóng cắt và bảo vệ mạch điện khi có sự cố như quá tải hoặc ngắn mạch.
• Contactor: Là thiết bị đóng cắt nguồn điện công suất lớn cho máy nén, quạt dàn lạnh, dàn nóng.
• Rơ le nhiệt: Có nhiệm vụ bảo vệ động cơ trước tình trạng quá tải. Khi dòng điện vượt quá mức cài đặt trong thời gian nhất định, thiết bị sẽ tác động để hạn chế nguy cơ động cơ bị quá nhiệt.
• Bộ điều khiển nhiệt độ: Được xem là bộ não của tủ, giúp cài đặt, duy trì nhiệt độ ổn định, lập trình thời gian hoạt động và xả đá tự động.
• Cảm biến nhiệt độ: Đo nhiệt độ tại vị trí được bố trí trong hệ thống và truyền tín hiệu về bộ điều khiển để phục vụ quá trình kiểm soát nhiệt độ.
• Thiết bị bảo vệ và điều khiển khác: Gồm đèn báo trạng thái, còi báo sự cố, nút nhấn nút dừng khẩn cấp khi có sự cố nguy hiểm. Màn hình hiển thị nhiệt độ thực thế, thông số vận hành.

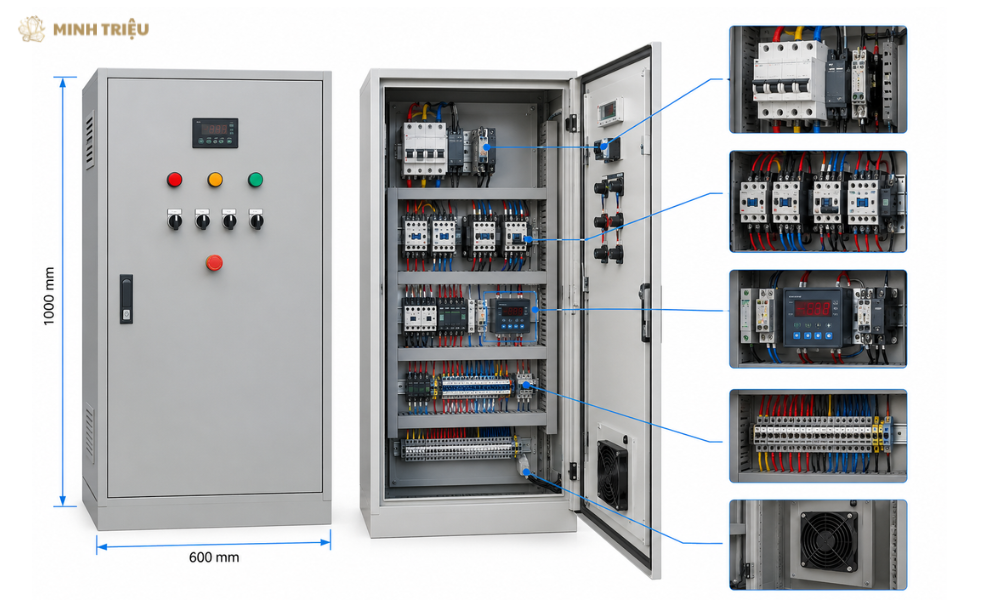

Cấu tạo bên trong tủ điện điều khiển kho lạnh

Cơ chế hoạt động của tủ điện điều khiển kho lạnh

Về cơ bản, tủ điện là trung tâm kết nối nguồn điện với các thiết bị cần vận hành trong hệ thống kho lạnh. Tín hiệu từ cảm biến và các thiết bị bảo vệ được đưa về bộ điều khiển, từ đó tủ thực hiện đóng hoặc ngắt các thiết bị theo điều kiện đã được thiết lập.

Quy trình hoạt động có thể được hiểu theo các bước cơ bản:

• Cấp nguồn: Nguồn điện được đưa vào tủ và đi qua các thiết bị đóng cắt, bảo vệ trước khi cấp đến các mạch động lực và điều khiển.
• Đo và tiếp nhận nhiệt độ: Cảm biến theo dõi nhiệt độ trong kho hoặc tại vị trí cần kiểm soát, sau đó truyền tín hiệu về bộ điều khiển. Bộ điều khiển xác định nhiệt độ thực tế đang cao hay thấp hơn mức cài đặt để đưa ra tín hiệu điều khiển phù hợp.
• Điều khiển thiết bị lạnh: Khi cần làm lạnh, tủ phát tín hiệu để máy nén, quạt dàn lạnh, các thiết bị liên quan hoạt động theo cấu hình của hệ thống.
• Dừng khi đạt điều kiện: Khi nhiệt độ đạt đến ngưỡng cài đặt, bộ điều khiển có thể phát tín hiệu dừng, thay đổi trạng thái hoạt động của thiết bị theo chương trình.
• Xử lý và bảo vệ khi có sự cố: Khi phát hiện tình trạng bất thường như quá tải, mất pha, điện áp không phù hợp, lỗi thiết bị, hệ thống bảo vệ có thể ngắt mạch tương ứng để hạn chế nguy cơ hư hỏng.

Với những hệ thống có yêu cầu điều khiển phức tạp hơn, tủ điện có thể tích hợp PLC, màn hình HMI, biến tần hoặc các thiết bị giám sát để tăng khả năng quản lý và điều khiển.

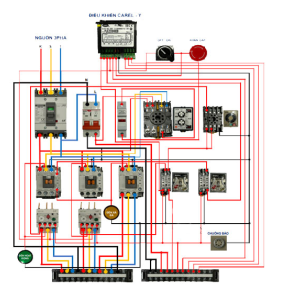

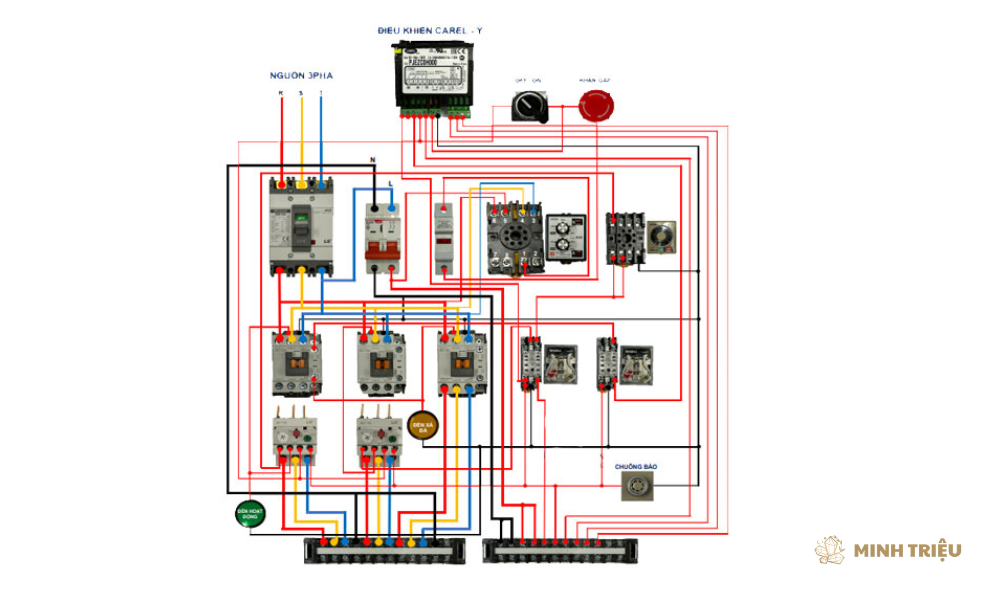

Tủ điện điều khiển giúp kết nối và kiểm soát hoạt động của các thiết bị trong hệ thống kho lạnh

Đặc điểm nổi bật của tủ điện điều khiển kho lạnh

Tủ điện điều khiển kho lạnh đóng vai trò là bộ não trung tâm với các đặc điểm nổi bật giúp vận hành toàn bộ hệ thống làm lạnh an toàn, chính xác và tự động hóa. Các đặc điểm và tính năng nổi bật gồm:

• Tự động hóa hoàn toàn quy trình: Hệ thống tự động điều phối hoạt động bật, tắt máy nén, quạt dàn lạnh và chu kỳ xả đá (xả băng) theo cài đặt mà không cần can thiệp thủ công liên tục.
• Kiểm soát và duy trì nhiệt độ chính xác: Sử dụng các cảm biến nhiệt độ nhạy bén như PT100, NTC để đo đạc liên tục và giữ nhiệt độ trong kho luôn ổn định ở mức yêu cầu, bảo vệ hàng hóa tối ưu.
• Bảo vệ hệ thống điện đa lớp: Tích hợp các thiết bị bảo vệ chuyên dụng như rơ-le chống mất pha, đảo pha, sụt áp, quá áp và bảo vệ quá tải cho máy nén, giúp kéo dài tuổi thọ thiết bị và phòng tránh cháy nổ.
• Cảnh báo sự cố thông minh: Tự động phát tín hiệu đèn báo, còi hú, gửi thông báo từ xa khi nhiệt độ vượt ngưỡng cho phép, mất điện, thiết bị gặp trục trặc để người dùng xử lý kịp thời.
• Độ bền cao và tiêu chuẩn an toàn: Vỏ tủ thường làm bằng thép tấm dày sơn tĩnh điện, chống nước, chống bụi từ IP54 trở lên, thích hợp với môi trường lạnh và ẩm ướt.

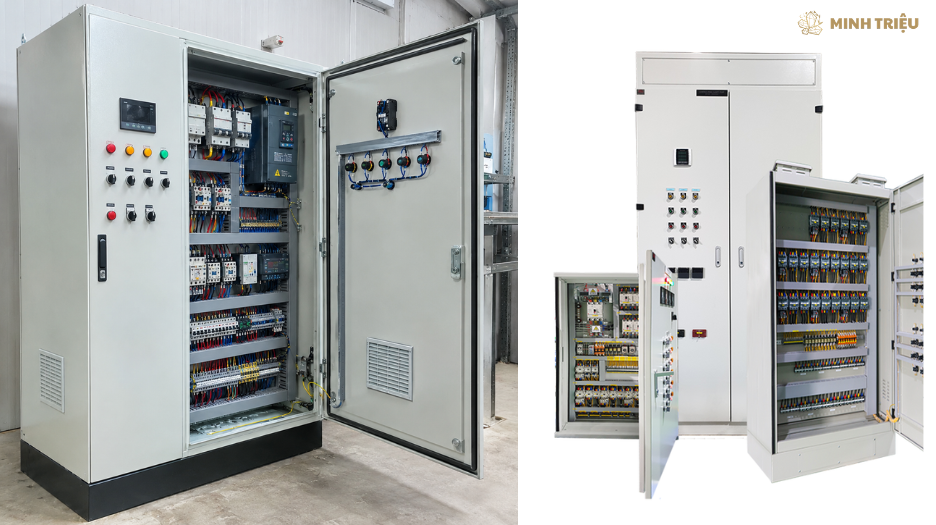

Tủ điện kho lạnh được bố trí thiết bị khoa học giúp thuận tiện trong quá trình vận hành và bảo trì

Ứng dụng thực tế và vai trò của tủ điều khiển kho lạnh

Tủ điện điều khiển được sử dụng trong nhiều hệ thống kho lạnh phục vụ bảo quản và sản xuất. Một số lĩnh vực thường có nhu cầu sử dụng kho lạnh gồm:

• Bảo quản thực phẩm: Dùng trong kho bảo quản thịt, cá, rau củ, trái cây, thực phẩm chế biến và các sản phẩm cần kiểm soát nhiệt độ.
• Ngành thủy sản: Hỗ trợ kiểm soát hệ thống lạnh trong các kho bảo quản nguyên liệu, thành phẩm thủy sản.
• Nông sản: Giúp duy trì điều kiện nhiệt độ phù hợp trong quá trình bảo quản sau thu hoạch.
• Dược phẩm và sản phẩm yêu cầu kiểm soát nhiệt độ: Một số sản phẩm cần được lưu trữ trong điều kiện nhiệt độ ổn định theo yêu cầu riêng.
• Nhà máy và cơ sở sản xuất: Được sử dụng trong các hệ thống lạnh phục vụ dây chuyền sản xuất, sơ chế, chế biến hoặc bảo quản sản phẩm.

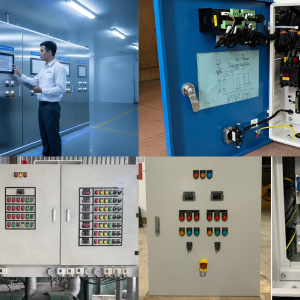

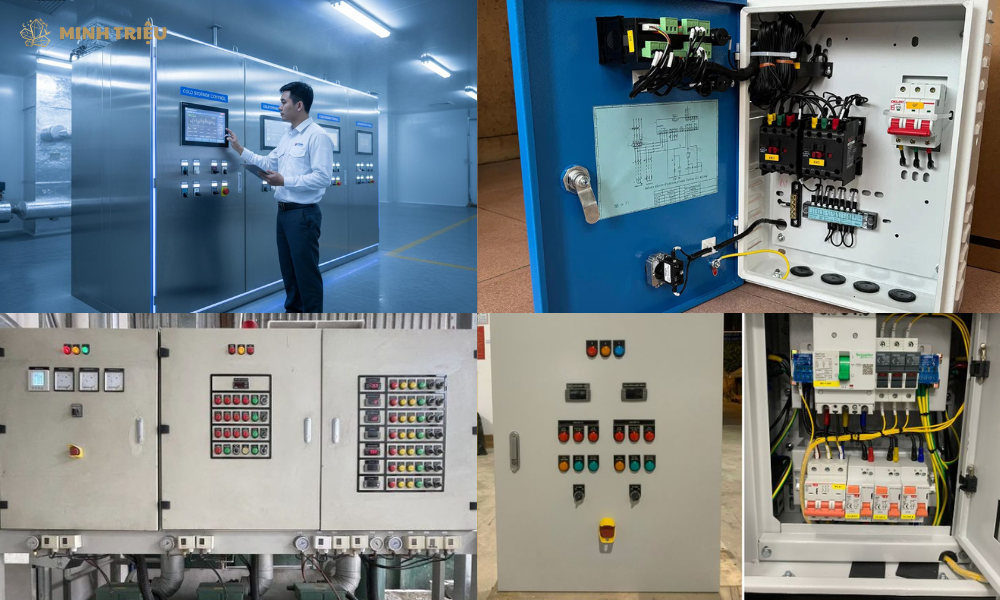

Tủ điện điều khiển ứng dụng trong nhiều hệ thống kho lạnh bảo quản hiện nay

Minh Triệu – Đơn vị thiết kế, gia công tủ điện điều khiển kho lạnh theo yêu cầu, giá tốt

Minh Triệu là đơn vị hoạt động trong lĩnh vực gia công cơ khí, gia công kim loại tấm, thiết bị phụ trợ công nghiệp và giải pháp tự động hóa. Công ty hiện có xưởng với diện tích lên đến 6600m2 giúp gia công cơ khí chính xác và xưởng gia công kim loại tấm với hệ thống máy cắt laser, máy chấn, máy đột và máy hàn hiện đại.

Minh Triệu chuyên thiết kế và gia công tủ điện điều khiển kho lạnh theo yêu cầu, phù hợp với đặc điểm và thông số kỹ thuật của từng hệ thống. Với kinh nghiệm hơn 8 năm, Minh Triệu hướng đến cung cấp sản phẩm đúng yêu cầu kỹ thuật, đảm bảo khả năng vận hành ổn định và thuận tiện trong quá trình sử dụng. Ngoài ra, nhờ dịch vụ hậu mãi nhanh chóng, chuyên nghiệp, chúng tôi đã được hàng nghìn khách hàng tin tưởng lựa chọn qua nhiều năm.

Nếu bạn đang cần thiết kế, gia công tủ điện điều khiển kho lạnh theo yêu cầu, hãy liên hệ Minh Triệu để được tư vấn phương án phù hợp:
