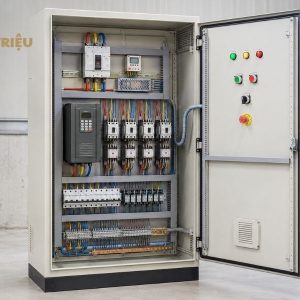

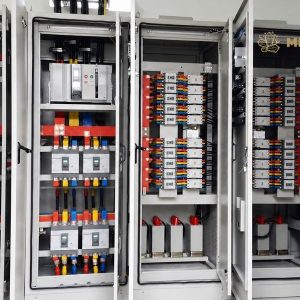

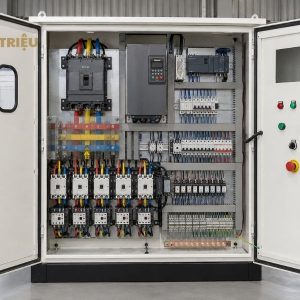

Tủ điều khiển quạt

Tủ điều khiển quạt là bộ phận quan trọng trong các hệ thống thông gió, làm mát, hút bụi và hút khói. Thiết bị giúp người vận hành chủ động đóng, ngắt, điều chỉnh hoạt động của quạt, đồng thời bảo vệ động cơ trước những sự cố thường gặp về điện.

Minh Triệu cung cấp giải pháp thiết kế, gia công và lắp đặt tủ điều khiển quạt theo yêu cầu thực tế của từng nhà máy, nhà xưởng và công trình. Tủ được xây dựng dựa trên số lượng quạt, công suất động cơ, chế độ vận hành, điều kiện lắp đặt và mức độ tự động hóa mà khách hàng mong muốn.

Tủ điều khiển quạt là gì? Cấu tạo của tủ điều khiển quạt

Tủ điều khiển quạt là tủ điện chứa các thiết bị đóng cắt, bảo vệ và điều khiển động cơ quạt. Tùy theo yêu cầu sử dụng, tủ có thể điều khiển một hoặc nhiều quạt bằng nút nhấn tại chỗ, theo lịch cài đặt hoặc tự động dựa trên tín hiệu từ cảm biến và hệ thống điều khiển trung tâm.

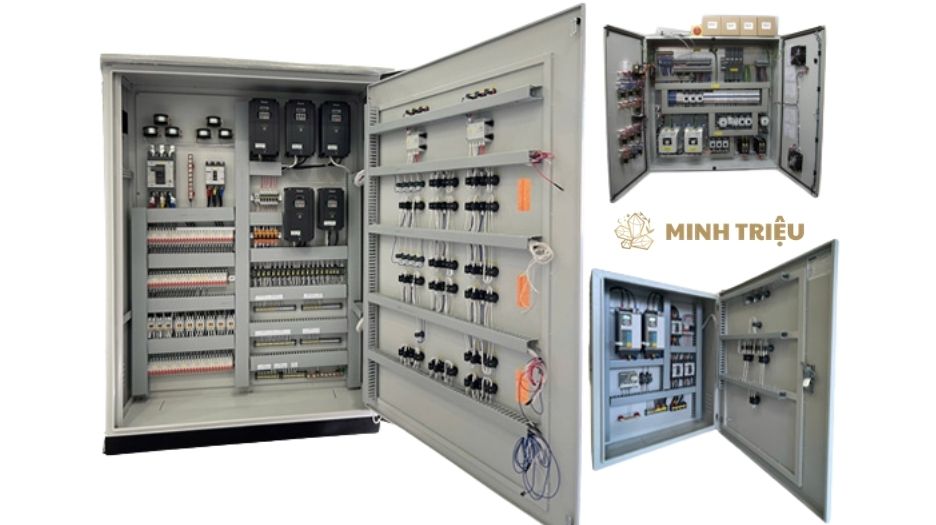

Tủ điều khiển quạt công nghiệp được thiết kế để điều khiển và bảo vệ động cơ quạt.

Ngoài chức năng bật và tắt quạt, một số tủ còn có khả năng điều chỉnh tốc độ, phân chia quạt theo từng nhóm, vận hành luân phiên hoặc kích hoạt quạt dự phòng khi xảy ra sự cố. Vì vậy, cấu hình của mỗi tủ cần được lựa chọn theo đúng đặc điểm của hệ thống thay vì áp dụng một thiết kế cố định cho mọi công trình.

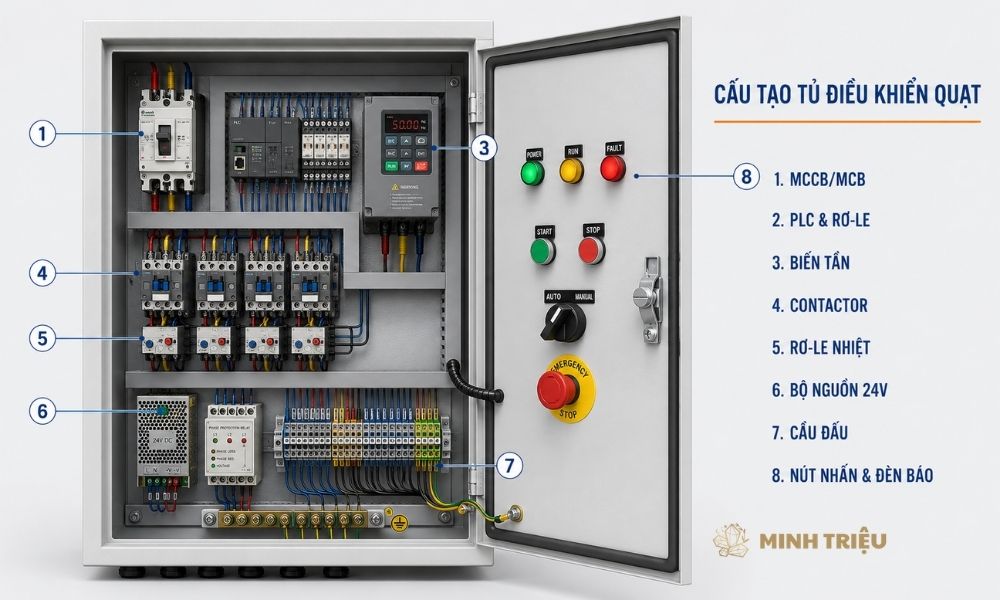

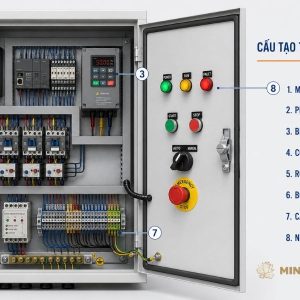

Một tủ điều khiển quạt thông thường có thể gồm các thành phần sau:

• Vỏ tủ điện: Bảo vệ thiết bị bên trong trước bụi, độ ẩm và các tác động từ môi trường. Vật liệu, kích thước và cấp bảo vệ của vỏ tủ được lựa chọn theo vị trí lắp đặt trong nhà hoặc ngoài trời.
• Thiết bị đóng cắt: MCCB, MCB hoặc cầu chì có nhiệm vụ đóng, ngắt nguồn điện và bảo vệ mạch khi xảy ra ngắn mạch hoặc dòng điện vượt quá mức cho phép.
• Contactor và rơ-le nhiệt: Contactor thực hiện đóng, ngắt nguồn cấp cho động cơ quạt; rơ-le nhiệt hỗ trợ bảo vệ động cơ khi quá tải kéo dài.
• Bộ bảo vệ nguồn và động cơ: Tùy cấu hình, tủ có thể được trang bị thiết bị bảo vệ mất pha, đảo pha, thấp áp, quá áp hoặc quá nhiệt nhằm giảm nguy cơ hư hỏng động cơ.
• Bộ khởi động: Có thể sử dụng phương pháp khởi động trực tiếp, sao – tam giác, khởi động mềm hoặc biến tần tùy theo công suất quạt và yêu cầu vận hành.
• PLC, timer hoặc bộ điều khiển trung tâm: Tiếp nhận tín hiệu đầu vào, xử lý chương trình và phát lệnh điều khiển quạt theo trình tự đã thiết lập.
• Biến tần: Điều chỉnh tần số nguồn cấp để thay đổi tốc độ quạt và lưu lượng gió. Thiết bị phù hợp với hệ thống có nhu cầu thay đổi công suất theo tải thực tế.
• Nút nhấn, công tắc và đèn báo: Cho phép người vận hành lựa chọn chế độ, khởi động, dừng quạt và theo dõi trạng thái hoạt động ngay tại mặt tủ.
• Cảm biến và thiết bị kết nối: Tủ có thể nhận tín hiệu từ cảm biến nhiệt độ, độ ẩm, áp suất, CO₂ hoặc hệ thống báo cháy, BMS và SCADA tùy theo yêu cầu của dự án.

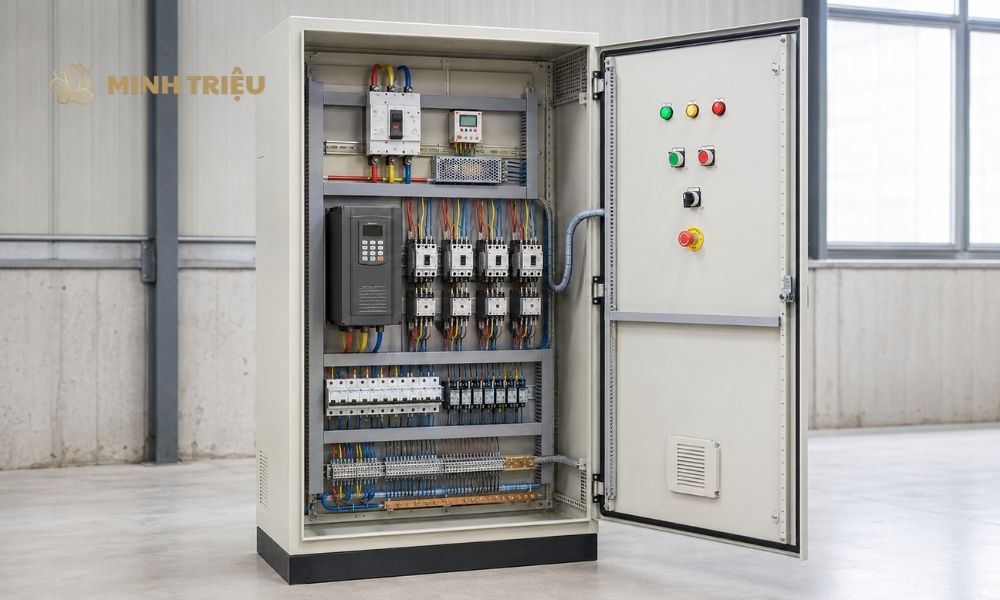

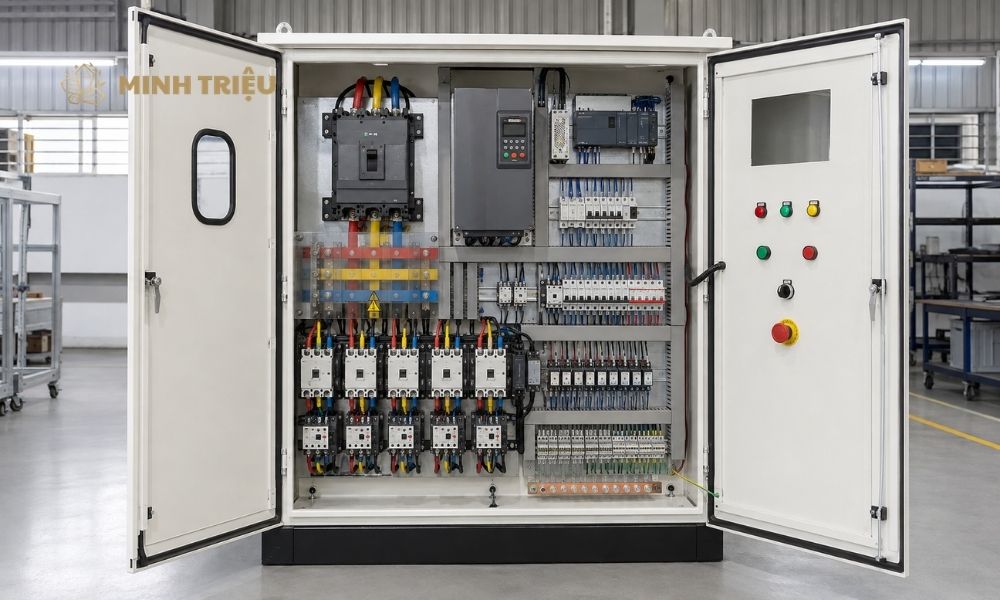

Các thiết bị đóng cắt, bảo vệ và điều khiển được bố trí khoa học bên trong tủ.

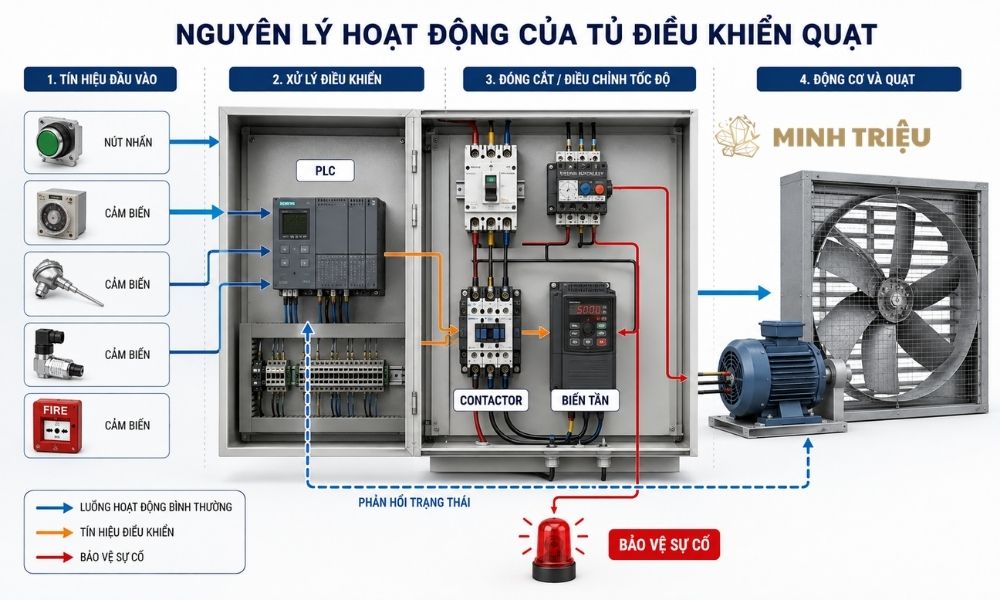

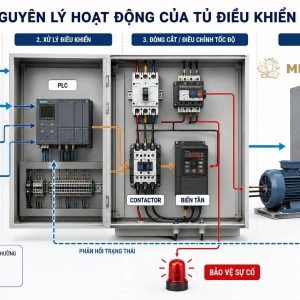

Nguyên lý hoạt động và chức năng chính của tủ điều khiển quạt

Mỗi tủ điều khiển quạt được thiết kế với phương thức vận hành khác nhau tùy theo loại quạt và yêu cầu của hệ thống. Tuy nhiên, các tủ đều thực hiện nhiệm vụ tiếp nhận tín hiệu, điều khiển hoạt động và bảo vệ động cơ trong suốt quá trình sử dụng.

Nguyên lý hoạt động

Khi nhận được lệnh, các phần tử điều khiển trong tủ sẽ kiểm tra điều kiện an toàn trước khi cấp nguồn cho quạt. Quá trình hoạt động cơ bản gồm các bước sau:

• Nhận lệnh điều khiển: Tủ nhận lệnh từ nút nhấn, công tắc điều khiển từ xa, timer, cảm biến hoặc hệ thống điều khiển trung tâm.
• Xử lý tín hiệu: PLC, relay hoặc bộ điều khiển kiểm tra các điều kiện đã cài đặt để xác định thời điểm khởi động, dừng hoặc thay đổi tốc độ quạt.
• Cấp nguồn cho động cơ: Contactor, bộ khởi động mềm hoặc biến tần thực hiện đóng điện để động cơ quạt bắt đầu hoạt động.
• Điều chỉnh hoạt động: Khi sử dụng biến tần, tốc độ quạt có thể được tăng hoặc giảm theo tín hiệu điều khiển nhằm duy trì lưu lượng gió phù hợp.
• Theo dõi và bảo vệ: Nếu xảy ra quá tải, mất pha, ngắn mạch hoặc sự cố khác, tủ sẽ ngắt thiết bị hoặc phát cảnh báo tùy theo thiết kế.
• Hiển thị trạng thái: Đèn báo hoặc màn hình cho biết quạt đang chạy, đang dừng hay gặp lỗi để người vận hành dễ theo dõi.

Tủ thường có hai chế độ là bằng tay và tự động. Ở chế độ bằng tay, người dùng trực tiếp bật hoặc tắt quạt trên mặt tủ. Ở chế độ tự động, quạt hoạt động dựa trên chương trình, thời gian hoặc tín hiệu từ cảm biến.

Tủ có thể hỗ trợ chế độ điều khiển bằng tay và tự động tùy theo yêu cầu sử dụng.

Các chức năng chính của tủ điều khiển quạt

Tủ không chỉ dùng để bật và tắt quạt mà còn có thể bảo vệ, điều chỉnh và giám sát toàn bộ hệ thống. Tùy theo thiết kế, thiết bị có thể thực hiện các chức năng sau:

• Bật và tắt quạt: Điều khiển riêng từng quạt hoặc đồng thời nhiều quạt theo từng nhóm.
• Điều khiển tự động: Cho phép quạt vận hành theo thời gian hoặc tín hiệu từ cảm biến nhiệt độ, độ ẩm, áp suất và CO₂.
• Điều chỉnh tốc độ: Thay đổi tốc độ quạt thông qua biến tần để kiểm soát lưu lượng gió theo nhu cầu thực tế.
• Điều khiển luân phiên: Phân bổ thời gian hoạt động giữa các quạt, tránh để một động cơ phải vận hành liên tục trong thời gian dài.
• Bảo vệ động cơ: Phát hiện và xử lý quá tải, quá dòng, ngắn mạch, mất pha, đảo pha, quá áp hoặc thấp áp.
• Cảnh báo sự cố: Sử dụng đèn báo, còi hoặc màn hình để thông báo khi hệ thống xuất hiện lỗi.
• Kết nối hệ thống khác: Nhận hoặc truyền tín hiệu với hệ thống báo cháy, BMS, SCADA hoặc bộ điều khiển trung tâm.
• Giám sát hoạt động: Theo dõi trạng thái chạy, dừng và lỗi của quạt tại chỗ hoặc từ xa tùy theo cấu hình.

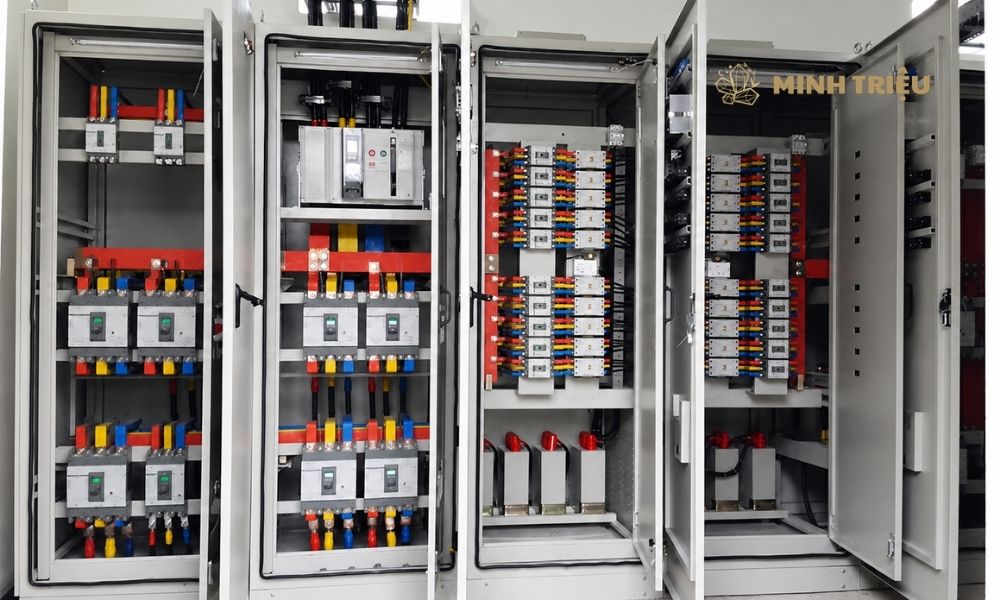

Các trạng thái vận hành được hiển thị rõ ràng, hỗ trợ kiểm tra và xử lý sự cố.

Thông số kỹ thuật của tủ điều khiển quạt

Thông số của tủ cần được xác định theo công suất động cơ và yêu cầu của từng dự án. Bảng dưới đây thể hiện những lựa chọn thường gặp, không phải cấu hình cố định cho mọi sản phẩm.

Thuộc tính kỹ thuật	Thông số chi tiết
Nguồn điện động lực	1 pha 220 VAC hoặc 3 pha 380 VAC
Tần số	50/60 Hz; có thể điều chỉnh theo yêu cầu hệ thống
Điện áp cách điện định mức	Có thể đến 1.000 VAC, tùy thiết kế và thiết bị sử dụng
Điện áp mạch điều khiển	24 VDC, 220 VAC hoặc đến 230 VAC tùy cấu hình
Số lượng quạt điều khiển	Từ 1 quạt trở lên, thiết kế theo dự án
Công suất động cơ	Từ khoảng 2,2 kW trở lên đối với một số mẫu tủ công nghiệp; không giới hạn cố định
Chế độ vận hành	Bằng tay, tự động hoặc kết hợp Auto/Manual
Bộ điều khiển	Relay, timer, PLC; có thể tích hợp HMI
Tín hiệu điều khiển	Nút nhấn, cảm biến, BMS, hệ thống báo cháy hoặc PLC
Chức năng bảo vệ	Quá tải, quá dòng, ngắn mạch, mất pha, đảo pha, quá áp hoặc thấp áp
Vật liệu vỏ tủ	Thép sơn tĩnh điện hoặc inox
Cấp bảo vệ tham khảo	Từ IP54 đối với một số cấu hình; lựa chọn theo vị trí lắp đặt
Tiêu chuẩn	IEC 61439 và tiêu chuẩn Việt Nam áp dụng cho dự án

Ưu điểm và ứng dụng của tủ điều khiển quạt thông gió

Nhờ khả năng điều khiển tập trung, bảo vệ động cơ và hỗ trợ vận hành tự động, tủ điều khiển quạt mang lại nhiều lợi ích cho người sử dụng. Thiết bị hiện được ứng dụng trong nhiều hệ thống thông gió tại nhà xưởng, tòa nhà và các công trình khác.

Ưu điểm của tủ điều khiển quạt

So với phương án bật, tắt quạt bằng thiết bị rời và hoàn toàn thủ công, tủ điều khiển tạo thành một hệ thống tập trung, rõ ràng và thuận tiện hơn. Các ưu điểm nổi bật gồm:

• Tăng độ an toàn: Thiết bị đóng cắt và bảo vệ giúp hạn chế ảnh hưởng của quá tải, mất pha, ngắn mạch và các sự cố điện đối với động cơ.
• Điều khiển linh hoạt: Có thể bật, tắt riêng từng quạt, điều khiển theo nhóm hoặc lựa chọn giữa chế độ bằng tay và tự động.
• Giảm thao tác thủ công: Khi kết nối timer, PLC hoặc cảm biến, quạt có thể tự hoạt động theo điều kiện cài đặt mà không cần theo dõi liên tục.
• Hỗ trợ tiết kiệm điện: Biến tần điều chỉnh tốc độ quạt theo tải thực tế, hạn chế việc động cơ luôn chạy ở công suất tối đa khi không cần thiết.
• Hạn chế dòng khởi động: Khởi động mềm hoặc biến tần giúp động cơ tăng tốc từ từ, giảm ảnh hưởng đến hệ thống điện và cơ khí.
• Thuận tiện khi giám sát: Đèn báo, đồng hồ hoặc màn hình giúp nhận biết nhanh trạng thái chạy, dừng và lỗi của quạt.
• Dễ bảo trì và mở rộng: Thiết bị được bố trí và đánh dấu rõ ràng giúp kiểm tra, thay linh kiện hoặc bổ sung quạt thuận tiện hơn.

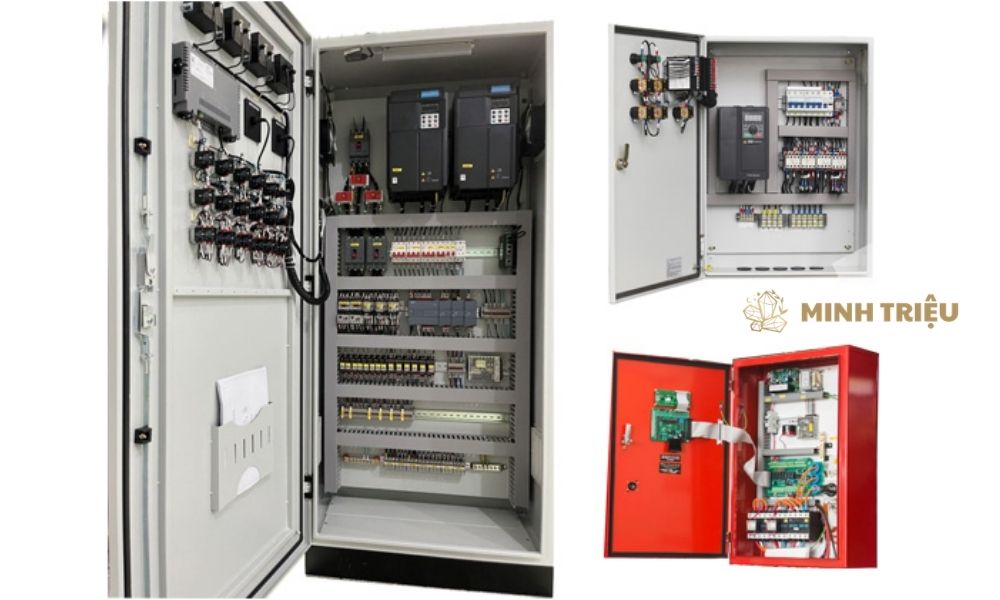

Tủ điều khiển quạt hỗ trợ vận hành ổn định, an toàn và thuận tiện trong bảo trì.

Những ứng dụng của tủ điều khiển quạt

Nhờ khả năng thay đổi cấu hình theo số lượng quạt và yêu cầu vận hành, tủ điều khiển có thể sử dụng cho nhiều lĩnh vực, hạng mục khác nhau. Một số ứng dụng phổ biến gồm:

• Nhà máy và nhà xưởng: Điều khiển quạt thông gió, quạt hút khí nóng hoặc quạt làm mát trong khu vực sản xuất.
• Hệ thống hút bụi, hút mùi: Điều khiển quạt hút bụi, khói, mùi hoặc hơi phát sinh trong quá trình sản xuất và gia công.
• Tòa nhà và trung tâm thương mại: Ứng dụng trong hệ thống thông gió, điều hòa không khí và quản lý chất lượng không khí.
• Tầng hầm và bãi đỗ xe: Điều khiển quạt cấp gió, hút khí thải hoặc hỗ trợ thoát khói trong khu vực kín.
• Hệ thống quạt tăng áp và hút khói: Điều khiển quạt theo tín hiệu báo cháy hoặc kịch bản vận hành của công trình.
• Bệnh viện, trường học và khách sạn: Hỗ trợ duy trì lưu thông không khí tại những khu vực có đông người sử dụng.
• Trang trại và khu chăn nuôi: Điều khiển quạt làm mát theo nhiệt độ hoặc độ ẩm của môi trường.

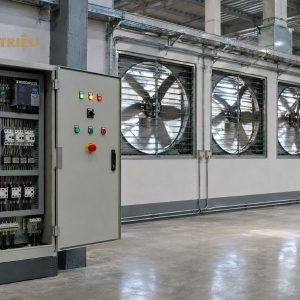

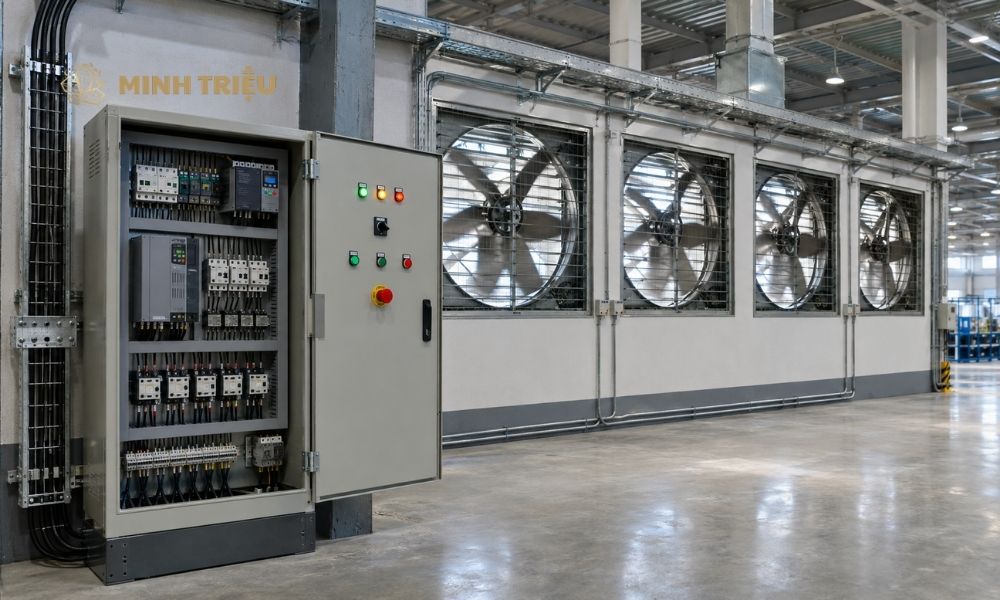

Tủ điều khiển quạt được ứng dụng trong nhà xưởng, tòa nhà, tầng hầm và nhiều công trình khác.

Một số yếu tố ảnh hưởng đến hiệu quả hoạt động của tủ điều khiển quạt

Hiệu quả của tủ không chỉ phụ thuộc vào chất lượng linh kiện. Một giải pháp phù hợp cần được tính toán đồng bộ với động cơ, quạt, hệ thống điện và điều kiện vận hành thực tế.

• Công suất và đặc tính của động cơ: Thiết bị đóng cắt, dây dẫn, bảo vệ và phương án khởi động phải được lựa chọn theo dòng định mức, dòng khởi động và chế độ làm việc của động cơ.
• Số lượng và trình tự hoạt động của quạt: Hệ thống một quạt có yêu cầu khác với hệ thống nhiều quạt chạy đồng thời, luân phiên hoặc theo từng cấp tải.
• Phương pháp khởi động: Khởi động trực tiếp có cấu tạo đơn giản nhưng không phù hợp với mọi công suất. Sao – tam giác, khởi động mềm và biến tần giải quyết những yêu cầu khác nhau về dòng khởi động và điều chỉnh tốc độ.
• Chất lượng nguồn điện: Điện áp không ổn định, mất pha hoặc nhiễu điện có thể ảnh hưởng đến động cơ và các thiết bị điều khiển. Phương án bảo vệ cần được tính đến ngay từ khi thiết kế.
• Độ chính xác của cảm biến: Cảm biến lắp sai vị trí, chọn sai dải đo hoặc không được hiệu chuẩn phù hợp có thể khiến quạt vận hành không đúng điều kiện thực tế.
• Chương trình và ngưỡng điều khiển: Ngưỡng bật, tắt quá gần nhau có thể làm quạt khởi động liên tục. Cần thiết lập khoảng trễ và trình tự vận hành phù hợp để hệ thống hoạt động ổn định.
• Môi trường lắp đặt: Bụi, độ ẩm, nhiệt độ cao, rung động hoặc hóa chất có thể ảnh hưởng đến tuổi thọ tủ. Vật liệu vỏ, cấp bảo vệ, giải pháp thông gió và vị trí lắp cần được lựa chọn tương ứng.
• Chất lượng thi công: Việc đi dây, đánh số, siết đầu nối, nối đất và bố trí thiết bị ảnh hưởng trực tiếp đến độ an toàn cũng như khả năng bảo trì sau này.
• Công tác kiểm tra và bảo dưỡng: Bụi bẩn, đầu nối lỏng, quạt làm mát tủ hỏng hoặc linh kiện xuống cấp có thể làm giảm độ ổn định nếu không được kiểm tra định kỳ.

Kiểm tra định kỳ giúp phát hiện sớm đầu nối lỏng, linh kiện quá nhiệt và các dấu hiệu bất thường

Báo giá tủ điều khiển quạt tại Minh Triệu

Giá tủ điều khiển quạt phụ thuộc vào số lượng và công suất quạt, phương pháp khởi động, thương hiệu thiết bị, vật liệu vỏ tủ cũng như yêu cầu tích hợp PLC, biến tần, HMI hoặc cảm biến. Vì vậy, mỗi hệ thống sẽ có mức chi phí khác nhau theo cấu hình thực tế.

Để nhận báo giá chính xác, khách hàng vui lòng cung cấp số lượng quạt, công suất động cơ, điện áp và chế độ vận hành mong muốn. Minh Triệu sẽ tư vấn cấu hình phù hợp và gửi báo giá chi tiết theo yêu cầu của dự án.

Thiết kế và lắp đặt tủ điều khiển quạt uy tín tại Minh Triệu

Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu hoạt động trong lĩnh vực gia công cơ khí chính xác và cung cấp giải pháp tự động hóa cho nhà máy. Với đội ngũ thiết kế, kỹ thuật, lắp ráp và kiểm soát chất lượng, Minh Triệu có khả năng tiếp nhận các yêu cầu riêng, từ phân tích bài toán vận hành đến chế tạo, lắp đặt và hỗ trợ kỹ thuật.

Khi triển khai tủ điều khiển quạt theo yêu cầu, Minh Triệu hướng đến giải pháp phù hợp với công suất động cơ, điều kiện làm việc và nhu cầu mở rộng của từng hệ thống. Một số lợi thế của đơn vị gồm:

• Tư vấn giải pháp dựa trên yêu cầu vận hành thực tế;
• Thiết kế tủ theo số lượng, công suất và phương án điều khiển của từng dự án;
• Có năng lực cơ khí, gia công kim loại tấm và tích hợp hệ thống tự động hóa;
• Hỗ trợ tích hợp PLC, biến tần, HMI, cảm biến và các tín hiệu kết nối;
• Kiểm tra kỹ thuật trước khi bàn giao;
• Hỗ trợ lắp đặt, vận hành, bảo hành và bảo trì theo phạm vi thỏa thuận;
• Có khả năng thực hiện đồng bộ các hạng mục cơ khí và tự động hóa trong nhà máy.

Nếu doanh nghiệp đang cần thiết kế mới, thay thế hoặc nâng cấp tủ điều khiển quạt, hãy gửi thông số động cơ và yêu cầu vận hành để Minh Triệu đề xuất phương án phù hợp.
