Tủ điện PLC

Tủ điện PLC là bộ phận quan trọng trong hệ thống điều khiển và tự động hóa sản xuất giúp tiếp nhận tín hiệu, xử lý chương trình và điều khiển thiết bị theo yêu cầu. Minh Triệu nhận thiết kế, gia công và lắp đặt tủ điện PLC theo từng dây chuyền, máy móc thực tế của doanh nghiệp.

Tủ điện PLC là gì?

Tủ điện PLC là tủ điều khiển thông minh được lập trình bởi phần mềm và bộ điều khiển PLC (Programmable logic Controller) có nhiệm vụ là điều khiển hệ thống máy móc công nghiệp. Thông qua lập trình PLC, con người hoàn toàn có thể vận hành, điều khiển từ xa thông qua màn hình cảm ứng.

Tủ điện PLC được sử dụng nhiều trong dây chuyền sản xuất, máy tự động, hệ thống băng tải, hệ thống máy bơm, xử lý nước, các thiết bị công nghiệp cần điều khiển theo chương trình. Sự ra đời của dòng tủ điều khiển này giúp giải phóng sức lao động của con người, tăng tính tự động hóa, sản xuất, rút ngắn thời gian làm việc.

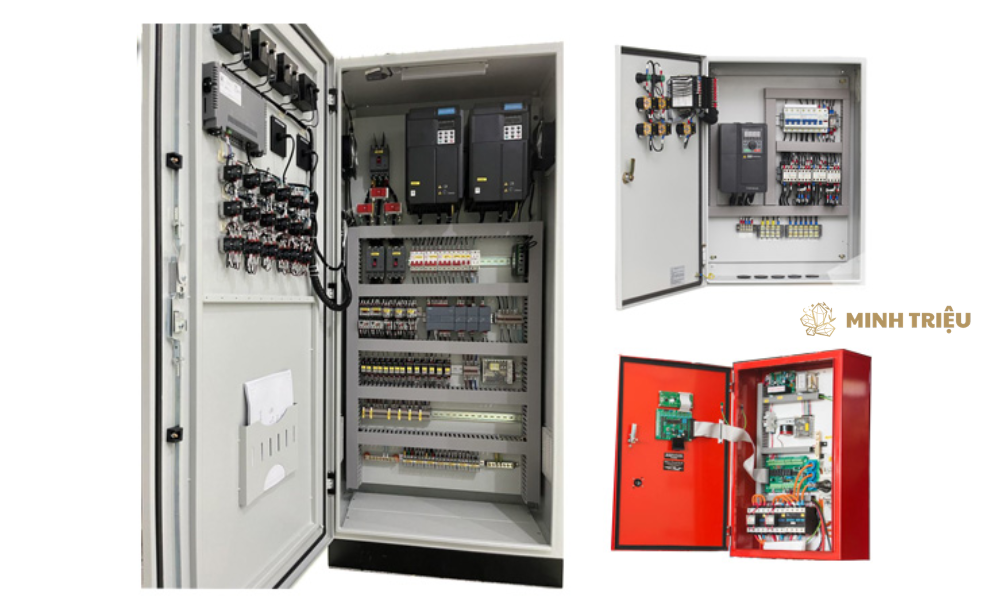

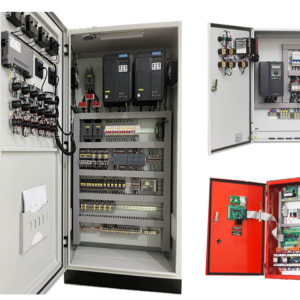

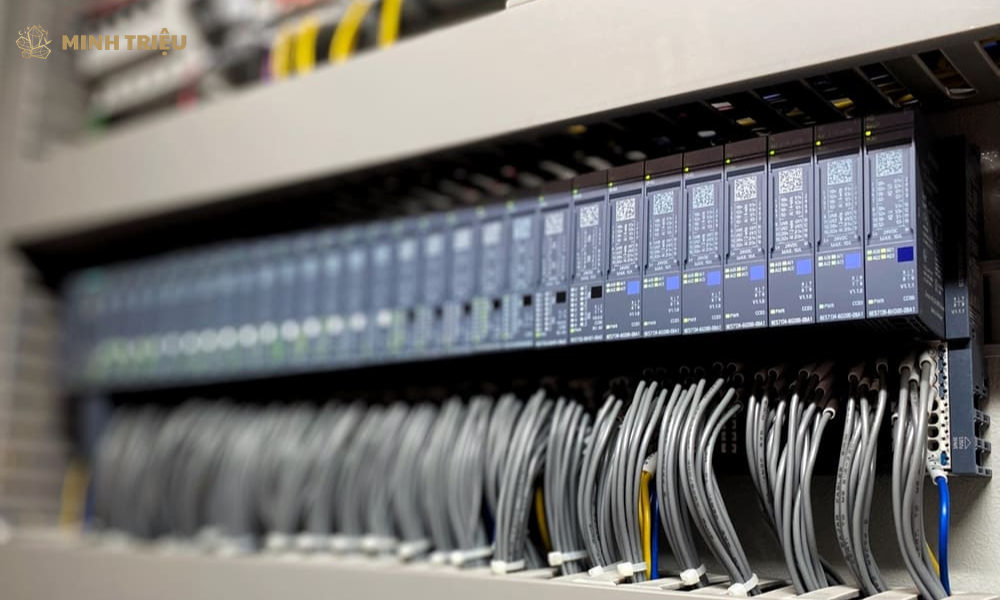

Tủ điện PLC tích hợp bộ điều khiển và các thiết bị điện phục vụ hệ thống tự động

Cấu tạo chính của tủ điện PLC

Tủ điện PLC được thiết kế dựa trên yêu cầu cụ thể của từng hệ thống. Dưới đây là các thành phần quan trọng của một tủ điện PLC:

• Vỏ tủ điện: Làm từ chất liệu thép sơn tĩnh điện hoặc inox cao cấp có nhiệm vụ bảo vệ thiết bị bên trong khỏi bụi, ẩm và va đập từ bên ngoài.
• Bộ điều khiển PLC: Bộ trung tâm của tủ gồm CPU, bộ nhớ, module I/O, module nguồn và cổng truyền thông để xử lý thuật toán. Nhiệm vụ tiếp nhận và xử lý tín hiệu thông tin theo chương trình được lập trình sẵn.
• Màn hình HMI: Màn hình cảm ứng dùng để cài đặt thông số, theo dõi vận hành và hiển thị cảnh báo một cách thuận tiện hơn.
• Thiết bị đóng cắt và bảo vệ: Gồm Aptomat (MCB, MCCB), cầu chì, rơ le nhiệt và thiết bị chống sét bảo vệ hệ thống. Vai trò của bộ phận này là đóng ngắt nguồn điện hạn chế sự cố hệ thống xảy ra.
• Thiết bị chấp hành và điều khiển: Gồm Contactor (khởi động từ), rơ le trung gian và biến tần điều khiển động cơ. Nhiệm vụ thực hiện lệnh điều khiển từ PLC đến thiết bị vận hành.
• Bộ nguồn và Timer: Máy biến áp, bộ nguồn cấp điện cho PLC và Timer kiểm soát thời gian vận hành.
• Phụ kiện điều khiển khác: Các nút nhấn, công tắc, đèn báo, dây điện, cầu đấu, máng dây và hệ thống quạt làm mát được bố trí hợp lý giúp kiểm tra, bảo trì, xử lý khi cần.

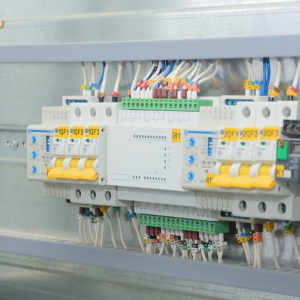

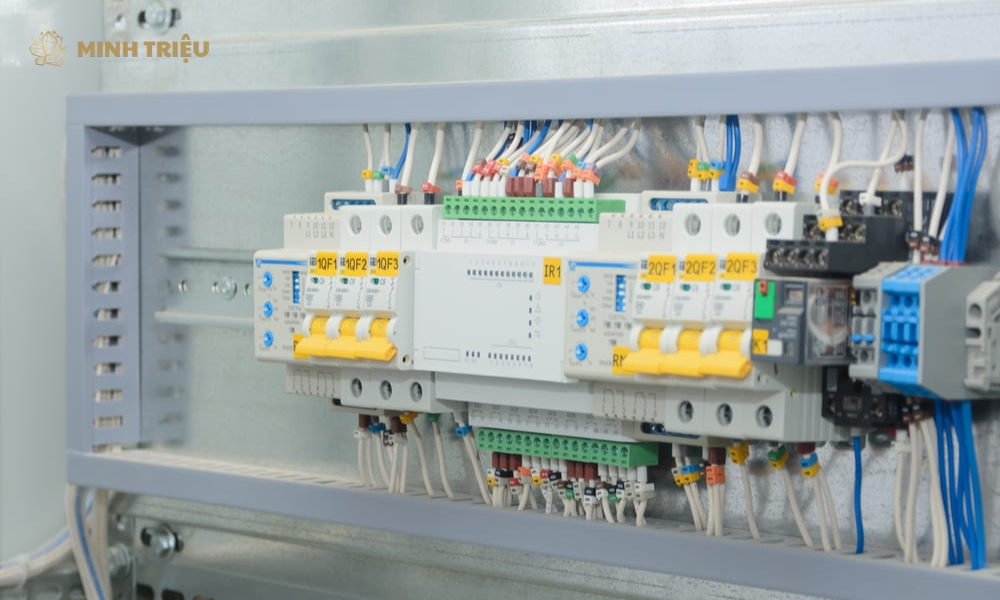

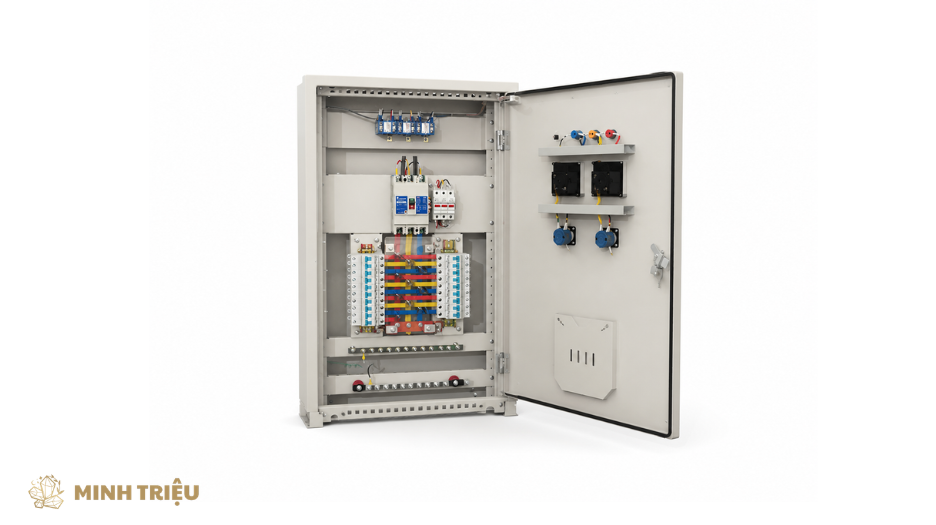

Các thiết bị trong tủ điện PLC được bố trí và đấu nối theo sơ đồ điều khiển của hệ thống

Nguyên lý hoạt động của tủ điện PLC

Tủ điện PLC hoạt động bắt đầu từ việc đưa tín hiệu các thiết bị ngoại vi như sensor, contact vào CPU thông qua module đầu vào. Sau khi có tín hiệu đầu vào, CPU sẽ bắt đầu xử lý, đưa các tín hiệu điều khiển qua module đầu ra để xuất ra các thiết bị điều khiển bên ngoài theo hệ thống chương trình đã lập sẵn từ trước. Một chu kỳ hoạt động của tủ điện PLC sẽ bao gồm:

• Đọc tín hiệu đầu vào: PLC tiếp nhận tín hiệu.
• Thực hiện chương trình: CPU thực hiện điều khiển chương trình đã được lập trình.
• Truyền thông nội: Tín hiệu phản ánh trạng thái, vị trí, nhiệt độ, áp suất, các thông số cần kiểm soát.
• Tự kiểm tra lỗi: Dựa trên điều kiện vào và thuật toán, PLC xác định thiết bị có lỗi hay không, nếu lỗi thì dừng còn không lỗi thì vẫn hoạt động.
• Gửi cập nhật tín hiệu đầu ra: PLC gửi tín hiệu để các thiết bị đầu ra như contactor, biến tần,…

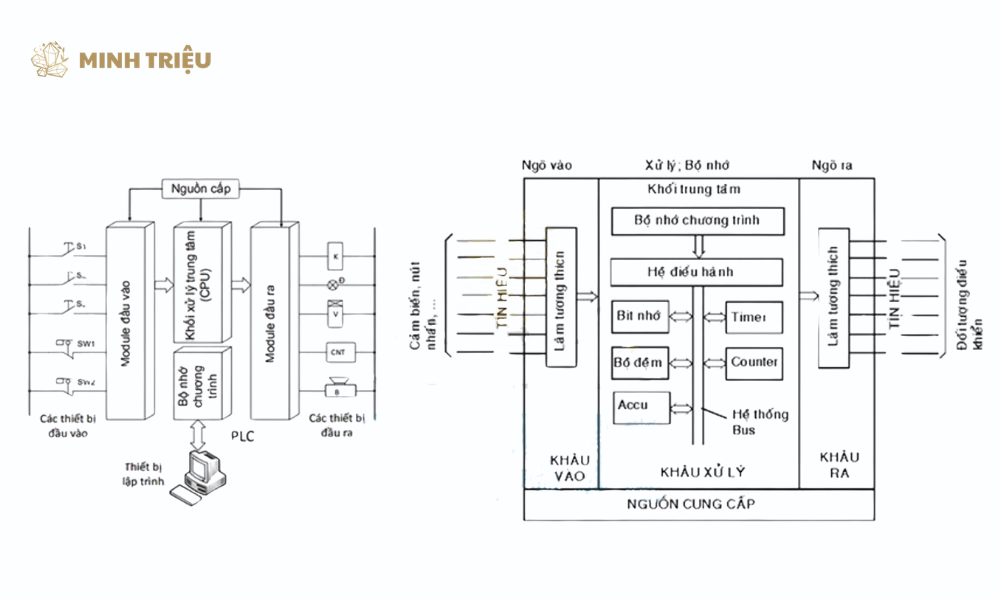

Sơ đồ nguyên lý tiếp nhận tín hiệu, xử lý và điều khiển thiết bị của PLC

Chức năng chính của tủ điện PLC

Chức năng chính của tủ điện PLC là tự động hóa, điều khiển và giám sát hoạt động của hệ thống dây chuyền, máy móc thông qua bộ xử lý lập trình trung tâm giúp hệ thống vận hành chính xác, an toàn và giảm thiểu tối đa sức lao động. Tủ điện thực hiện nhiều chức năng như là:

• Điều khiển bộ đếm: Đếm số lượng sản phẩm, số chu kỳ hoạt động, số lần thực hiện một thao tác.
• Điều khiển biến tần: Gửi tín hiệu điều khiển biến tần nhằm điều chỉnh tốc độ động cơ theo yêu cầu.
• Điều khiển thời gian: Thiết lập trình tự, thời gian hoạt động cho từng thiết bị.
• Công tắc điều khiển: Thông qua nút nhấn, công tắc, giao diện HMI người dùng có thể khởi động, dừng hay thay đổi khi cần thiết.
• Giám sát và thu thập dữ liệu: Kết nối với HMI, máy tính để hiển thị trạng thái hoạt động, cảnh báo, các dữ liệu vận hành để theo dõi dây chuyền thuận lợi.

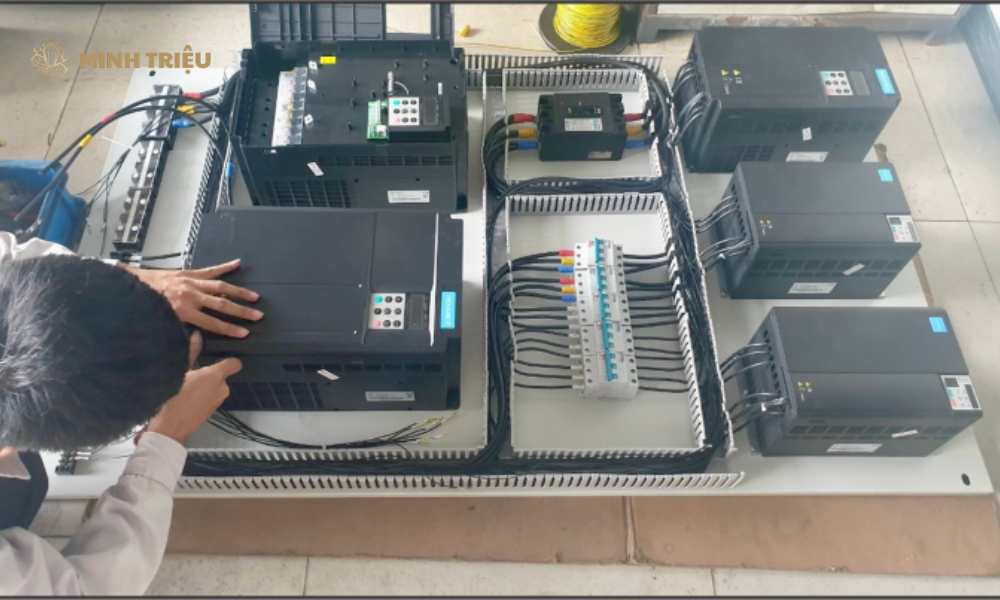

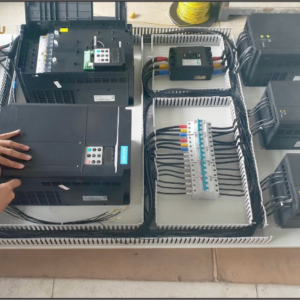

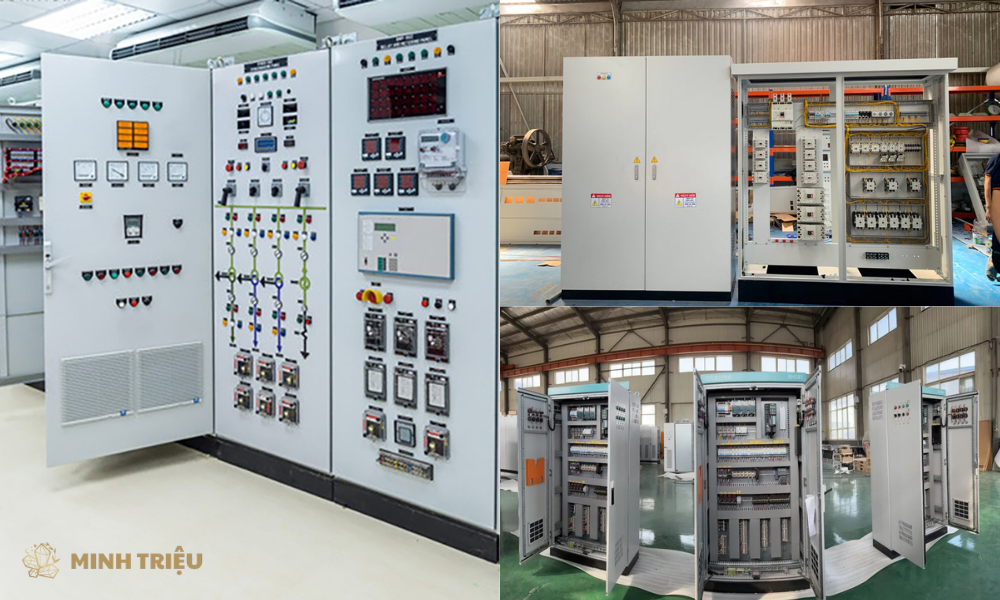

Tủ điện PLC hỗ trợ điều khiển, giám sát và phối hợp hoạt động giữa nhiều thiết bị trong dây chuyền

Ưu điểm nổi bật của tủ điện PLC

Tủ điện PLC hiện đang được ưu tiên sử dụng cho các hệ thống yêu cầu tính tự động, chính xác cao vì sở hữu nhiều điểm mạnh như sau:

• Độ tin cậy cao: Tủ điện hoạt động ổn định, duy trì tính chính xác cao khi điều khiển, giảm thiểu tối đa sai sót khi thao tác thủ công.
• Khả năng mở rộng: Hệ thống PLC dễ dàng bổ sung module I/O, thiết bị truyền thông, các thành phần khác khi có nhu cầu điều chỉnh nâng cao.
• Nâng cao năng suất, hiệu quả làm việc: Tự động hoá của thiết bị này giúp giảm thời gian lao động mà vẫn đáp ứng yêu cầu công việc.
• Hỗ trợ tự động hóa: Tủ điện có thể kết hợp với cảm biến, biến tần, HMI, robot, băng tải tạo nên một hệ thống điều khiển đồng bộ.
• Dễ dàng theo dõi trạng thái: Người vận hành có thể theo dõi thông số, trạng thái thiết bị, cảnh báo trên giao diện trực quan.
• Bảo trì thuận tiện: Cấu trúc điều khiển có chương trình và hệ thống tín hiệu rõ ràng, kỹ thuật viên thuận tiện trong kiểm tra, xác định lỗi, bảo trì hệ thống.

Tủ điện PLC sở hữu nhiều ưu điểm nên được nhiều doanh nghiệp sử dụng

Ứng dụng của tủ điện PLC trong thực tế

Tủ điện PLC với khả năng xử lý tín hiệu, điều khiển thiết bị theo chương trình cho nên được ứng dụng trong nhiều lĩnh vực sản xuất, tự động hoá như:

• Dây chuyền sản xuất, chế tạo: Điều khiển hệ thống băng tải nguyên liệu, vận hành máy đóng gói, dán nhãn, ép nhựa,….kiểm soát tốc độ, vị trí, điểm dừng
• Xử lý nước và môi trường: Quản lý hệ thống bơm nước sạch, trạm xử lý nước thải công nghiệp,… đóng ngắt van, theo dõi lưu lượng, mức nước và áp suất.
• Công nghiệp năng lượng và toà nhà: Tối ưu hoá khai thác, phân phối điện năng trong nhà máy. Điều khiển hệ thống thông gió, thang máy, chiếu sáng thông minh.
• Robot, tự động hoá nâng cao: Ứng dụng trong công nghiệp hiện đại điều khiển tay máy robot, Phân loại sản phẩm tự động, thu thập dữ liệu sản xuất,…

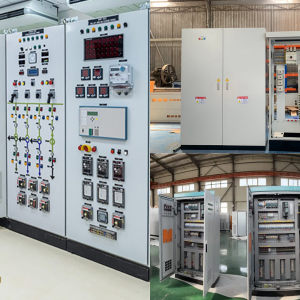

Tủ điện PLC phù hợp với yêu cầu điều khiển và khả năng mở rộng của nhiều lĩnh vực

Gia công lắp đặt tủ điện PLC chuẩn kỹ thuật tại Minh Triệu

Công ty TNHH Thương Mại và Sản xuất Minh Triệu hoạt động trong lĩnh vực gia công cơ khí chính xác và cung cấp giải pháp tự động hoá cho nhà máy, trong đó có dịch vụ tư vấn, gia công tủ điện PLC. Một số lợi thế của Minh Triệu có thể kể đến như:

• Thiết kế theo yêu cầu: Cấu hình tủ điện PLC được thiết kế riêng dựa trên đặc thù nhà máy và yêu cầu vận hành thực tế của khách hàng.
• Năng lực gia công tại xưởng: Chúng tôi sở hữu nhà xưởng rộng 6600m2 tại Lai Xá, Hà Nội cùng hệ thống máy móc hiện đại, nhờ đó mà quá trình gia công tủ điện PLC diễn ra nhanh chóng, đạt chuẩn.
• Đội ngũ nhân sự có chuyên môn, kinh nghiệm: Các bộ phận nhân sự của Minh Triệu phối hợp với nhau từ thiết kế, gia công, lắp ráp luôn bám sát tiến độ để bàn giao sản phẩm đúng theo hợp đồng.
• Giá cạnh tranh: Minh Triệu cung cấp tủ điện PLC với mức giá hợp lý nhờ sản xuất trực tiếp không qua trung gian, thích hợp nhiều phân khúc khách hàng.
• Chính sách bảo hành đầy đủ: Chúng tôi luôn hỗ trợ khách hàng hết mình trong suốt thời gian sử dụng sản phẩm.

Nếu doanh nghiệp đang cần thiết kế, gia công hoặc lắp đặt tủ điện PLC theo yêu cầu, hãy liên hệ ngay với Minh Triệu để được tư vấn hoàn toàn miễn phí.

Thông tin liên hệ:

• Hotline: 0886 151 688
• Email: business@minhtrieu.vn
• Đại diện văn phòng: 52/346 Thiên Lôi, Vĩnh Niệm, Lê Chân, Hải Phòng
• Địa chỉ nhà máy: Số 3, Lô 5, Khu Công nghiệp Lai Xá, Kim Chung, Hoài Đức, Hà Nội.
