Băng tải ống

Băng tải ống là giải pháp vận chuyển vật liệu phù hợp cho những dây chuyền yêu cầu tuyến chạy kín, hạn chế bụi và rơi vãi, đồng thời cần linh hoạt khi bố trí qua các đoạn cong hoặc chênh lệch cao độ. Minh Triệu cung cấp dịch vụ thiết kế, gia công băng tải ống theo yêu cầu, hướng đến phương án phù hợp với từng dây chuyền thực tế với chi phí hợp lý.

Băng tải ống là gì? Nguyên lý hoạt động

Băng tải ống là một loại băng tải công nghiệp sử dụng dây băng được định hình thành tiết diện ống để bao bọc và vận chuyển vật liệu bên trong. Khác với băng tải thông thường có bề mặt băng mở, băng tải ống tạo thành một không gian vận chuyển khép kín, giúp hạn chế vật liệu rơi vãi, phát tán bụi và tác động của môi trường bên ngoài.

Về nguyên lý hoạt động, vật liệu được nạp lên băng tải tại vị trí đầu vào. Khi đi qua hệ thống con lăn, dây băng dần được cuộn và tạo thành tiết diện dạng ống để giữ vật liệu bên trong. Động cơ và hệ thống truyền động tạo lực kéo giúp dây băng di chuyển liên tục, đưa vật liệu đến vị trí xả. Sau khi hoàn thành quá trình vận chuyển, dây băng mở trở lại để quay về đầu nạp và tiếp tục chu trình mới. Nhờ cơ chế vận hành này, băng tải ống có thể đáp ứng yêu cầu vận chuyển vật liệu theo tuyến dài hoặc có hướng đi phức tạp, đồng thời góp phần giảm tình trạng thất thoát vật liệu trong quá trình sản xuất.

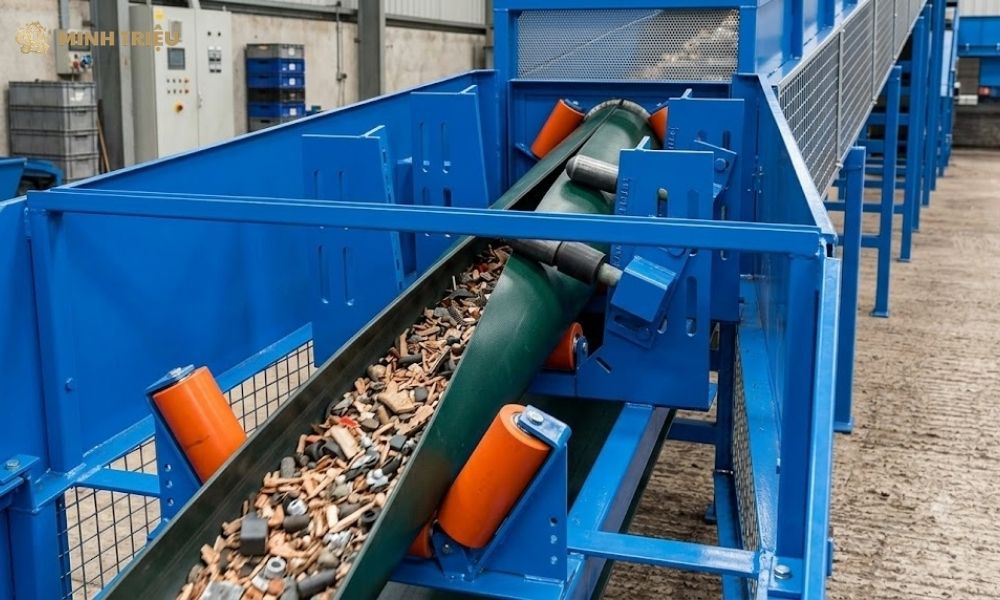

Băng tải ống là thiết bị vận chuyển vật liệu bằng dây băng được tạo hình thành ống kín, giúp bảo vệ vật liệu trong quá trình vận chuyển.

Cấu tạo của băng tải ống

Băng tải ống được tạo nên từ nhiều bộ phận khác nhau, các bộ phận này phối hợp để tạo hình dây băng thành ống, giữ vật liệu bên trong và duy trì quá trình vận chuyển ổn định trên toàn tuyến:

• Dây băng tải: Là bộ phận trực tiếp tiếp xúc và vận chuyển vật liệu. Dây băng được thiết kế có độ mềm và độ bền phù hợp để có thể chuyển từ trạng thái phẳng sang dạng ống mà không ảnh hưởng đến khả năng chịu tải.
• Cụm con lăn định hình: Gồm nhiều con lăn được bố trí bao quanh dây băng, có nhiệm vụ cuộn và duy trì dây băng ở dạng ống trong đoạn vận chuyển. Đây là bộ phận đặc trưng giúp băng tải có khả năng vận chuyển vật liệu trong trạng thái kín.
• Tang chủ động và tang bị động: Tang chủ động nhận lực từ hệ thống truyền động để kéo dây băng di chuyển, trong khi tang bị động có nhiệm vụ dẫn hướng và hỗ trợ dây băng quay vòng. Hai bộ phận này cần được lắp đặt và căn chỉnh chính xác để hạn chế trượt, lệch băng.
• Hệ thống truyền động: Thường gồm động cơ, hộp giảm tốc và các chi tiết truyền lực, tạo mô-men cần thiết để tang chủ động kéo dây băng. Công suất truyền động được lựa chọn dựa trên tải trọng, chiều dài tuyến, tốc độ và điều kiện vận hành.
• Hệ thống căng băng: Duy trì độ căng cần thiết cho dây băng trong quá trình làm việc, giúp băng tiếp xúc ổn định với tang và các cụm con lăn. Việc duy trì lực căng phù hợp cũng góp phần hạn chế hiện tượng trượt và chạy lệch băng.
• Khung và kết cấu đỡ: Là phần chịu lực, dùng để cố định cụm con lăn, tang, hệ thống truyền động và các thiết bị phụ trợ. Kết cấu phải bảo đảm độ cứng và độ chính xác cần thiết, đặc biệt với những tuyến băng tải dài, có độ dốc hoặc nhiều đoạn cong.
• Bộ phận cấp và tháo liệu: Khu vực cấp liệu đưa vật liệu lên băng trước khi dây băng được định hình thành ống. Ở cuối tuyến, dây băng mở trở lại để vật liệu được tháo ra, sau đó quay về trạng thái ban đầu và tiếp tục chu trình vận chuyển.

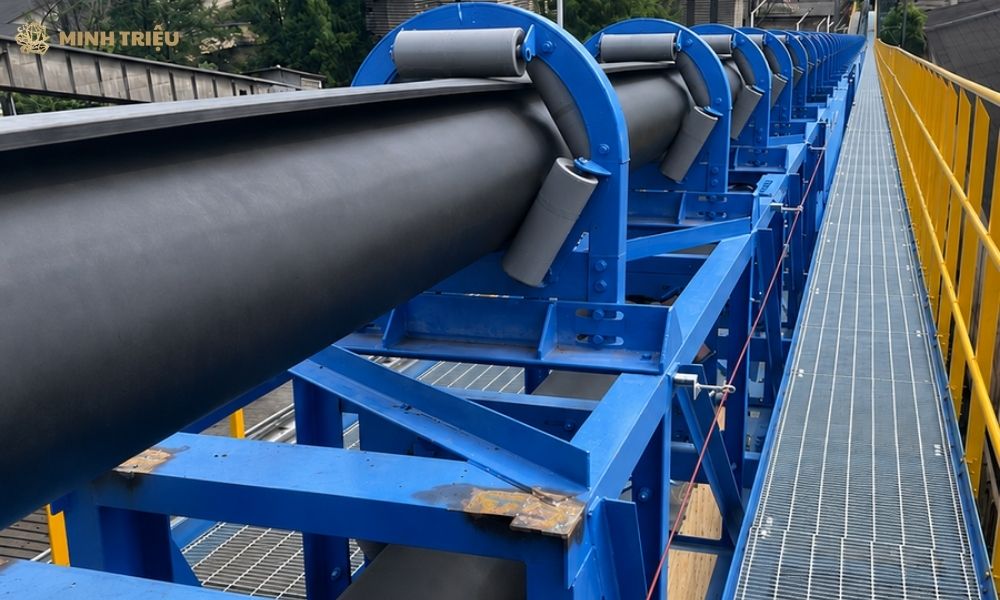

Băng tải ống được tạo nên từ nhiều bộ phận khác nhau, mỗi bộ phận đảm nhiệm một vai trò để hoàn thiện cơ chế vận chuyển dạng ống.

Ưu điểm nổi bật của băng tải ống

Một số ưu điểm nổi bật của băng tải ống gồm:

• Bảo vệ vật liệu: Khi đi vào vùng tạo ống, dây băng bao quanh vật liệu và duy trì trạng thái kín trong suốt tuyến vận chuyển. Nhờ đó, vật liệu ít bị tác động bởi gió, mưa và các yếu tố bên ngoài, đồng thời hạn chế phát tán bụi ra môi trường.
• Hạn chế rơi vãi và thất thoát vật liệu: Vật liệu được giữ bên trong lòng ống thay vì nằm trên mặt băng hở như băng tải máng truyền thống. Đặc điểm này đặc biệt hữu ích khi vận chuyển vật liệu dạng bột, hạt hoặc các loại nguyên liệu dễ phát tán, giúp khu vực sản xuất sạch sẽ và giảm lượng vật liệu thất thoát trên đường vận chuyển.
• Linh hoạt với tuyến vận chuyển có nhiều đoạn cong: Băng tải ống có thể bố trí theo cả đường cong ngang và đường cong đứng, nhờ đó dễ thích nghi với địa hình hoặc mặt bằng nhà máy có nhiều chướng ngại.
• Tối ưu không gian lắp đặt: Kết cấu dạng ống có tiết diện tương đối gọn, đồng thời khả năng đi theo tuyến cong giúp hệ thống dễ thích ứng với những khu vực có mặt bằng hạn chế.
• Giảm nhu cầu bố trí điểm chuyển tải: Khả năng thay đổi hướng vận chuyển theo cả phương ngang và phương đứng cho phép băng tải ống đi qua các khu vực mà không cần điểm chuyển tải như dòng băng tải thông thường

Băng tải ống mang đến giải pháp vận chuyển khép kín, hạn chế thất thoát vật liệu và phù hợp với nhiều điều kiện vận hành khác nhau.

Ứng dụng thực tế của băng tải ống

Nhờ khả năng vận chuyển vật liệu trong trạng thái bao kín và linh hoạt thay đổi hướng tuyến, băng tải ống được ứng dụng trong nhiều hệ thống công nghiệp có yêu cầu cao về mặt bằng và kiểm soát vật liệu:

• Ngành khai thác khoáng sản: Băng tải ống được sử dụng để vận chuyển than, quặng, đá và các loại vật liệu rời từ khu vực khai thác đến nhà máy hoặc khu vực tập kết.
• Ngành sản xuất xi măng và vật liệu xây dựng: Trong các nhà máy xi măng, băng tải ống có thể đảm nhiệm việc vận chuyển đá vôi, clinker, than và các nguyên liệu dạng bột hoặc hạt.
• Nhà máy nhiệt điện: Băng tải ống được ứng dụng trong hệ thống vận chuyển than đến khu vực cấp liệu cũng như một số công đoạn xử lý tro, xỉ.
• Cảng và kho trung chuyển vật liệu rời: Tại các cảng, băng tải ống có thể phục vụ quá trình tiếp nhận, vận chuyển và xuất nhập các loại hàng rời như khoáng sản, than hoặc nguyên liệu công nghiệp.
• Ngành phân bón và hóa chất: Các loại nguyên liệu dạng hạt, bột hoặc vật liệu có yêu cầu hạn chế thất thoát có thể được vận chuyển bằng băng tải ống giữa các công đoạn sản xuất.
• Các hệ thống vận chuyển vật liệu rời trên tuyến dài: Khi khoảng cách vận chuyển lớn hoặc tuyến băng tải phải đi qua nhiều đoạn cong, dốc và khu vực có không gian hạn chế, băng tải ống có thể trở thành một phương án đáng cân nhắc.

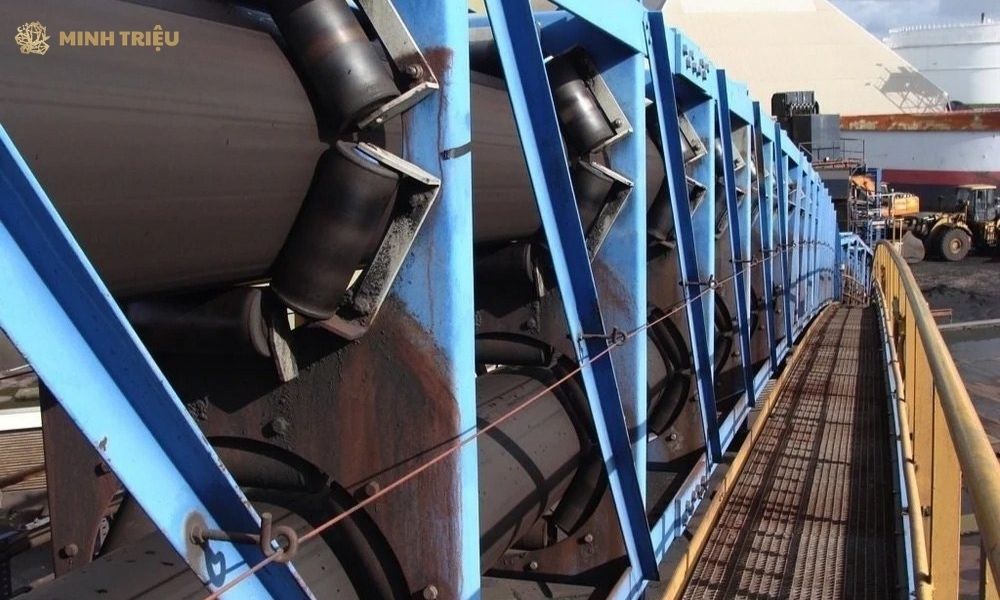

Băng tải ống được sử dụng rộng rãi trong nhiều ngành sản xuất, đặc biệt tại những hệ thống cần vận chuyển liên tục trên quãng đường dài và địa hình phức tạp.

Báo giá băng tải ống tại Minh Triệu

Chi phí băng tải ống không có một mức giá cố định cho mọi hệ thống, bởi mỗi dự án có thể yêu cầu cấu hình, kích thước và điều kiện vận hành khác nhau. Giá thành thiết bị thường phụ thuộc vào loại vật liệu cần vận chuyển, năng suất yêu cầu, chiều dài tuyến băng tải, đường kính ống, độ dốc và bán kính cong của tuyến, loại dây băng, hệ thống truyền động, kết cấu khung cũng như các yêu cầu tích hợp với dây chuyền hiện có. Vì vậy, thay vì áp dụng một đơn giá chung, Minh Triệu sẽ dựa trên yêu cầu thực tế của từng dự án để tư vấn cấu hình và xây dựng phương án phù hợp.

Một số yếu tố cần lưu ý khi lựa chọn băng tải ống

Để phát huy tối đa hiệu quả sử dụng băng tải ống, doanh nghiệp cần lưu ý một số vấn đề sau khi chọn lựa thiết bị:

• Đặc tính vật liệu: Xác định loại vật liệu, kích thước hạt, khối lượng riêng, độ ẩm và độ mài mòn để lựa chọn đường kính ống và loại dây băng của băng tải ống phù hợp.
• Năng suất vận chuyển: Cần tính toán đồng bộ giữa năng suất, tốc độ băng và đường kính ống, tránh thiết kế băng tải ống thiếu tải hoặc dư công suất gây lãng phí.
• Tuyến vận chuyển: Khảo sát chiều dài, độ dốc, số đoạn cong và bán kính cong trước khi thiết kế, bởi băng tải ống có thể đi theo tuyến phức tạp nhưng vẫn có giới hạn kỹ thuật nhất định.
• Chất lượng dây băng: Dây băng tải của băng tải ống phải có độ bền kéo và độ cứng ngang phù hợp để duy trì hình dạng ống ổn định, đặc biệt tại các đoạn cong.
• Không gian lắp đặt: Cần tính toán mặt bằng, khoảng không cho tuyến băng và không gian bảo trì ngay từ giai đoạn thiết kế băng tải ống.
• Mức độ kín: Với vật liệu dễ phát sinh bụi hoặc rơi vãi, cần chú trọng khả năng bao kín của dây băng cũng như thiết kế khu vực cấp và tháo liệu.
• Chi phí đầu tư và bảo trì: Không nên chỉ xét thiết bị ở khía cạnh giá đầu tư ban đầu, mà cần tính cả chi phí năng lượng, linh kiện thay thế, bảo trì và thời gian sử dụng hệ thống.
• Năng lực đơn vị thiết kế, chế tạo: Nên lựa chọn đơn vị có khả năng khảo sát, tính toán, chế tạo và hỗ trợ kỹ thuật để hạn chế rủi ro trong quá trình vận hành.

Minh Triệu – Đơn vị thiết kế & gia công băng tải ống theo yêu cầu

Minh Triệu là đơn vị chuyên gia công băng tải ống, tập trung vào việc tạo ra một hệ thống sản xuất hoàn chỉnh cho khách hàng. Chúng tôi đảm nhiệm tất cả các khâu từ khảo sát, thiết kế đến gia công băng tải và tích hợp vào hệ thống, để phương án cuối cùng phù hợp với dây chuyền mà doanh nghiệp đang vận hành.

Điều doanh nghiệp nhận được không chỉ là một chiếc băng tải, mà là:

• Một hệ thống băng tải ống được thiết kế đúng nhu cầu: Chiều dài, cao độ, hướng chạy, không gian lắp đặt và yêu cầu kết nối với các công đoạn khác đều được xem xét trước khi xác định cấu hình.
• Minh Triệu có nhà xưởng rộng 6.600 m², được bố trí các khu vực gia công cơ khí, gia công kim loại tấm và lắp ráp, tạo không gian sản xuất đồng bộ cho từng công đoạn.
• Xưởng sản xuất của Minh Triệu được trang bị nhiều máy phay CNC, máy tiện CNC, máy cắt laser, máy chấn CNC, máy cắt dây và máy mài CNC hiện đại để tạo ra các sản phẩm chất lượng nhất.
• Nhân sự Minh Triệu được phân bổ theo các bộ phận thiết kế cơ, thiết kế điện, lắp ráp, QC và R&D giúp kiểm soát chất lượng sản phẩm một cách tối ưu nhất.
• Giá dịch vụ luôn mang tính cạnh tranh cao, bởi chúng tôi trực tiếp thực hiện nhiều công đoạn tại nhà xưởng giúp giảm sự phụ thuộc vào đơn vị trung gian.
