Băng tải cánh bướm là gì? Cấu tạo và cách vận hành

Băng tải cánh bướm là dòng băng tải có kết cấu đặc biệt, cho phép thay đổi cấu hình vận chuyển thông qua các bộ phận dạng cánh hoặc khung gập ở hai bên. Tùy thiết kế, thiết bị có thể điều chỉnh độ nghiêng, chiều cao hoặc thu gọn khi không sử dụng. Tên gọi “cánh bướm” xuất phát từ hình dạng và khả năng điều chỉnh của hai phần kết cấu bên ngoài.

Điểm đặc trưng nhất của dòng máy này là phần băng tải có thể nghiêng ở nhiều góc độ khác nhau để thích ứng với chiều cao của các phương tiện vận chuyển như xe tải, container hay tàu thuyền. Nhờ sự tiện dụng này, chúng thường xuyên xuất hiện trong các nhà máy, kho xưởng có không gian hẹp hoặc vị trí bốc dỡ hàng có độ cao chênh lệch lớn.

Các bộ phận chính của băng tải cánh bướm

Thông thường, băng tải cánh bướm sẽ bao gồm các bộ phận sau:

• Khung băng tải: Thường được chế tạo từ thép sơn tĩnh điện hoặc inox cao cấp để đảm bảo độ cứng vững và khả năng chịu lực lớn. Khung được thiết kế dạng modul để có thể điều chỉnh độ dài tùy theo yêu cầu cụ thể.
• Cánh băng tải (2 cánh): Đây là bộ phận quan trọng nhất, có khả năng nâng hạ độc lập thông qua hệ thống thủy lực hoặc điện lực.
• Dây băng tải: Tùy vào đặc thù hàng hóa, dây belt có thể làm bằng cao su (thường là cao su gân V để tăng độ bám, chống trơn trượt) hoặc dây PVC.
• Hệ thống nâng hạ: Bao gồm ben thủy lực, bơm thủy lực hoặc động cơ điện kết hợp hộp giảm tốc và cáp tời.
• Hệ thống con lăn: Sử dụng con lăn thép nhám hoặc bọc cao su đặt dọc chiều dài cánh băng để truyền động dây đai. Một số model hiện đại dùng bạc đạn gối đỡ (UCFL) để tăng độ bền.
• Bộ điều khiển: Tủ điện điều khiển thông minh giúp người vận hành điều chỉnh tốc độ, chiều di chuyển và góc nghiêng của hai cánh một cách chính xác.
• Hệ thống di chuyển: Lắp đặt bánh xe (thường là bánh xe cao su đúc) giúp băng tải dễ dàng di chuyển trên mọi địa hình nhà xưởng.

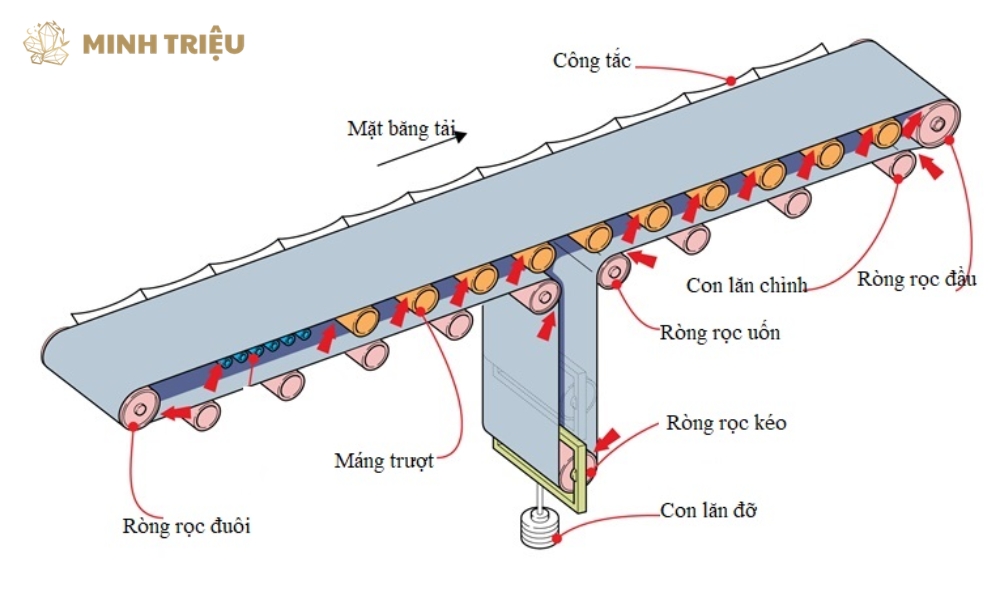

Sơ đồ cấu tạo chi tiết của hệ thống băng tải cánh bướm

Nguyên lý vận hành của băng tải cánh bướm

Băng tải cánh bướm hoạt động dựa trên nguyên lý truyền động ma sát kết hợp với cơ cấu nâng hạ linh hoạt. Khi bắt đầu vận chuyển, người vận hành sẽ điều khiển các cánh băng tải nâng lên hoặc hạ xuống đến độ cao phù hợp với sàn xe hoặc kệ chứa.

Sau đó, động cơ điện truyền lực qua hệ thống nhông xích hoặc dây curoa làm trục chủ động quay, tạo ra lực ma sát kéo dây băng tải di chuyển liên tục theo một chu kỳ vòng tròn khép kín. Hàng hóa đặt lên dây băng sẽ được di chuyển nhờ lực ma sát giữa bề mặt dây (thường có gân) và vật liệu, đảm bảo không bị trượt ngay cả khi băng tải ở góc nghiêng lớn.

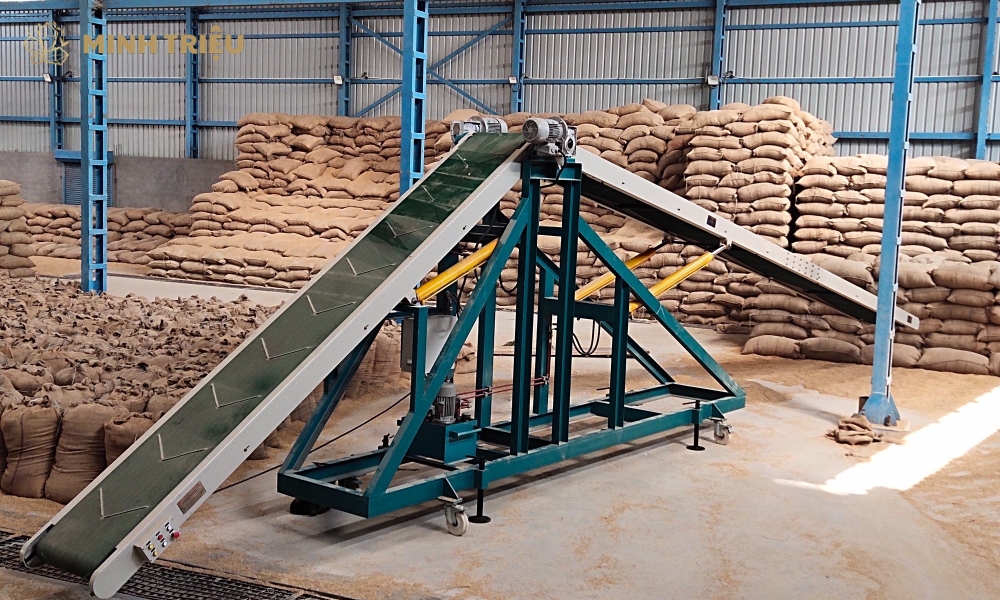

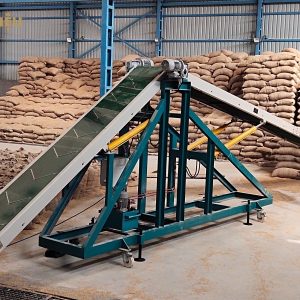

Nguyên lý vận hành của băng tải cánh bướm đang nâng hạ và vận chuyển hàng hóa

Thông số kỹ thuật thường thấy của băng tải cánh bướm

Mỗi băng tải cánh bướm được thiết kế dựa trên nhu cầu vận chuyển, tải trọng và điều kiện lắp đặt thực tế của doanh nghiệp. Dưới đây là các thông số kỹ thuật tham khảo thường được áp dụng khi thiết kế và chế tạo:

Thông số kỹ thuật	Chi tiết phổ biến
Chiều dài tổng (L)	Từ 3.500mm đến 15.000mm (tùy chỉnh)
Chiều rộng dây (W)	Từ 500mm đến 1.000mm (tối đa 2.000mm)
Chiều cao nâng hạ (H)	Từ 500mm đến 1.500mm (có thể lên tới 7-8m cho model lớn)
Góc nâng hạ tối đa	Dưới 45 độ
Công suất động cơ	0.4kW đến 5.5kW (tương đương 2 – 7.5HP)
Tốc độ vận hành	3 – 15 m/phút (tối đa 45 m/phút)
Khả năng tải	30 – 100 kg/m (hoặc gia công theo tải trọng kiện hàng/bao hàng thực tế)
Nguồn điện sử dụng	AC 220V (1 pha) hoặc AC 380V (3 pha)
Vật liệu khung	Thép sơn tĩnh điện hoặc Inox 304

Những ưu điểm của băng tải cánh bướm

Việc đầu tư vào hệ thống băng tải cánh bướm mang lại những lợi ích vượt trội cho quy trình sản xuất:

• Linh hoạt về vị trí làm việc: Thiết kế di động giúp băng tải có thể được đưa tới nhiều khu vực trong kho, xưởng hoặc điểm xuất nhập hàng.
• Hỗ trợ nâng hạ hàng hóa: Cơ cấu thay đổi chiều cao giúp điều chỉnh đầu băng theo vị trí thùng xe, sàn kho hoặc dây chuyền tiếp nhận.
• Giảm thao tác thủ công: Băng tải đảm nhận phần lớn công việc vận chuyển hàng hóa, hạn chế việc công nhân phải liên tục mang, kéo hoặc nâng hàng.
• Phù hợp nhiều loại hàng: Tùy lựa chọn dây băng và kết cấu, thiết bị có thể vận chuyển thùng carton, bao tải, kiện hàng, bao bì,…
• Có thể tùy biến theo dây chuyền: Chiều dài, chiều rộng, tốc độ, tải trọng, động cơ và hệ thống điều khiển có thể được thiết kế theo nhu cầu.
• Dễ kết hợp với hệ thống khác: Thiết bị có thể được bố trí tại đầu vào, đầu ra hoặc kết nối với các tuyến băng tải và thiết bị vận chuyển khác.
• Tăng hiệu quả khu vực xuất nhập hàng: Khả năng điều chỉnh vị trí đầu băng giúp rút ngắn quãng đường thao tác và hỗ trợ quá trình bốc dỡ liên tục.
• Tiết kiệm không gian và chi phí: Thiết kế gọn gàng giúp tối ưu diện tích kho. Đồng thời, doanh nghiệp có thể tiết kiệm rất nhiều chi phí vận chuyển và giảm đáng kể nhân lực bốc vác.
• Độ bền và tính ổn định: Với khung thép chắc chắn và hệ thống điều khiển thông minh, băng tải hoạt động trơn tru, không xảy ra hiện tượng lệch hay trượt dây băng, đảm bảo an toàn cho hàng hóa.
• Dễ dàng bảo trì: Cấu trúc module đơn giản giúp việc kiểm tra, thay thế linh kiện như con lăn hay dây belt diễn ra nhanh chóng, không làm gián đoạn sản xuất.

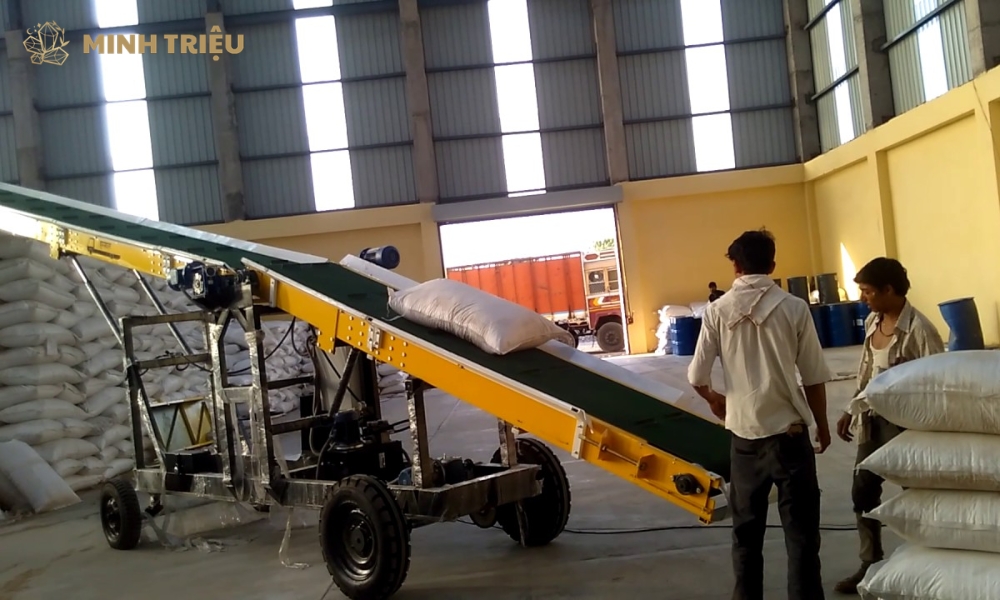

Băng tải cánh bướm di động, nâng hạ linh hoạt tại khu vực xuất nhập hàng

Phân loại băng tải cánh bướm

Tùy vào mục đích sử dụng và kết cấu kỹ thuật, băng tải cánh bướm được chia thành nhiều loại khác nhau:

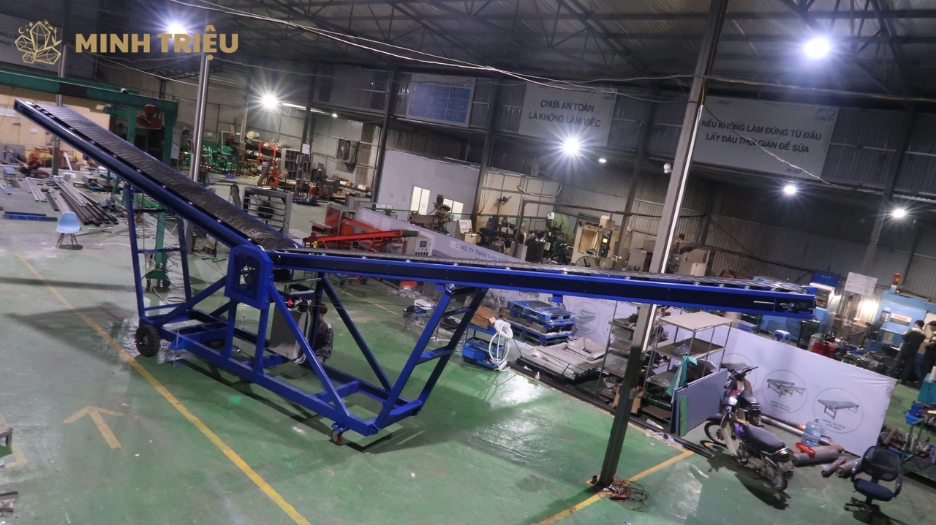

Phân loại theo khả năng di chuyển

Dựa trên khả năng thay đổi vị trí, băng tải cánh bướm được chia thành loại di động và cố định. Hai phương án này đáp ứng nhu cầu sử dụng khác nhau trong kho xưởng.

• Băng tải cánh bướm di động: Trang bị bánh xe, dễ dàng di chuyển giữa các khu vực. Loại này phù hợp với kho hàng, khu vực xuất nhập hàng hoặc nơi thường xuyên thay đổi vị trí vận chuyển.
• Băng tải cánh bướm cố định: Được lắp đặt tại một vị trí xác định, có kết cấu chắc chắn và ổn định. Thiết bị phù hợp với dây chuyền sản xuất hoặc khu vực vận chuyển có mặt bằng cố định.

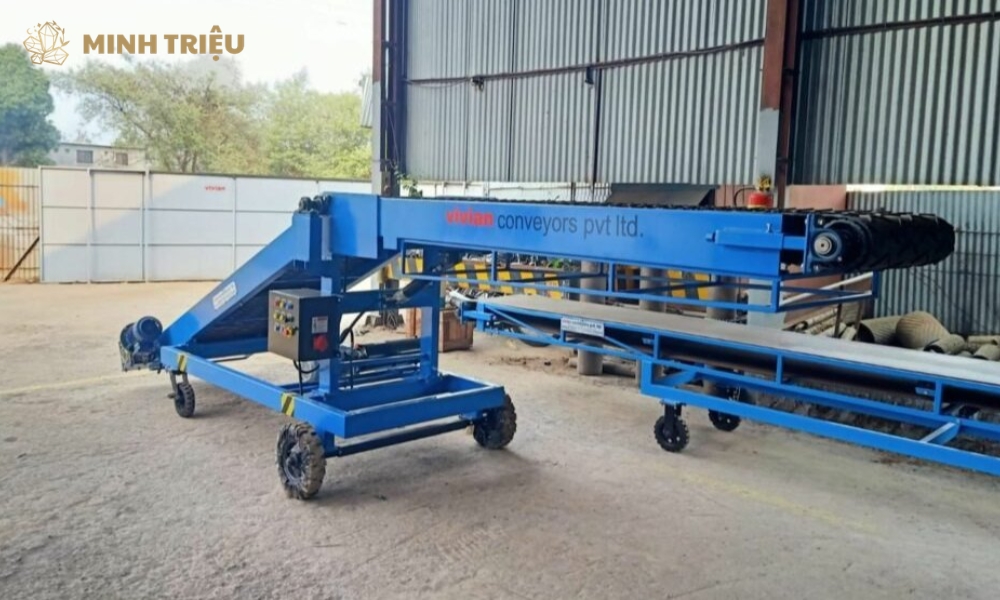

Băng tải cánh bướm di động tại khu vực xuất nhập hàng

Phân loại theo kết cấu nâng đỡ

Kết cấu nâng đỡ ảnh hưởng trực tiếp đến khả năng điều chỉnh độ cao và góc làm việc của băng tải. Tùy yêu cầu thực tế, doanh nghiệp có thể lựa chọn trụ cáp treo hoặc tay đỡ.

• Băng tải cánh bướm trụ cáp treo: Sử dụng hệ thống trụ và cáp để hỗ trợ nâng đỡ, điều chỉnh vị trí băng tải. Thiết kế phù hợp với các hệ thống cần thay đổi cao độ trong quá trình vận chuyển.
• Băng tải cánh bướm tay đỡ: Sử dụng cơ cấu tay đỡ để nâng, hạ hoặc điều chỉnh phần băng tải. Loại này có kết cấu linh hoạt, phù hợp với nhiều khu vực làm việc.

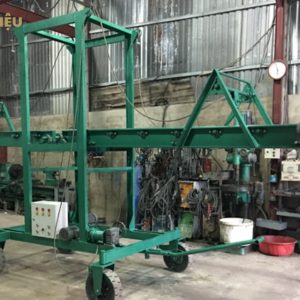

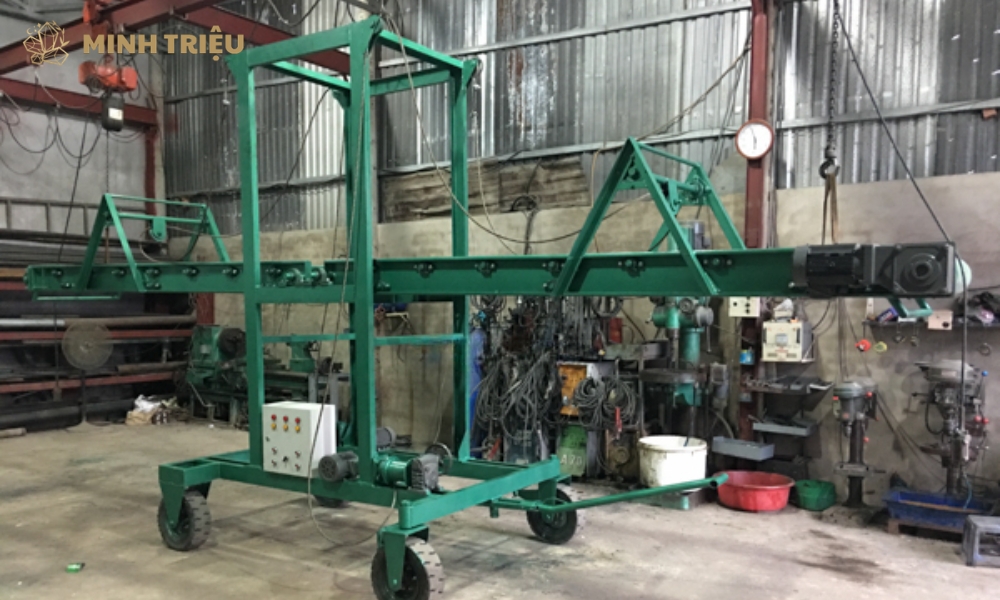

Băng tải cánh bướm có hệ thống trụ và cáp để hỗ trợ nâng đỡ

Một số loại băng tải cánh bướm phổ biến khác

Ngoài cách phân loại trên, thị trường còn có nhiều biến thể được phát triển theo đặc điểm hàng hóa và yêu cầu vận hành. Một số loại thường gặp gồm:

• Băng tải cánh bướm nâng hạ truyền thống: Thiết kế tập trung vào khả năng thay đổi độ cao, hỗ trợ đưa hàng lên hoặc xuống giữa các vị trí có cao độ khác nhau.
• Băng tải cánh bướm ống lăn: Sử dụng hệ thống con lăn để hỗ trợ vận chuyển hàng hóa, phù hợp với kiện hàng có đáy tương đối phẳng và cứng.
• Băng tải cánh bướm mini: Có kích thước nhỏ gọn, phù hợp với không gian hạn chế, tải trọng nhẹ hoặc các dây chuyền có quy mô nhỏ.

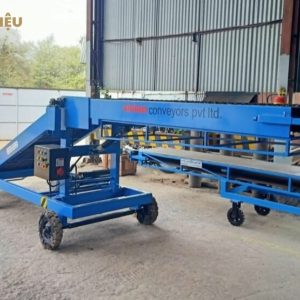

Băng tải cánh bướm mini cho không gian nhỏ

Băng tải cánh bướm được ứng dụng trong các lĩnh vực nào?

Nhờ khả năng điều chỉnh linh hoạt, thiết bị thường được sử dụng tại những vị trí mà phương án băng tải cố định khó đáp ứng. Một số ứng dụng phổ biến gồm:

• Kho logistics: Hỗ trợ vận chuyển thùng carton, kiện hàng từ khu vực phân loại tới điểm tập kết hoặc xuất hàng.

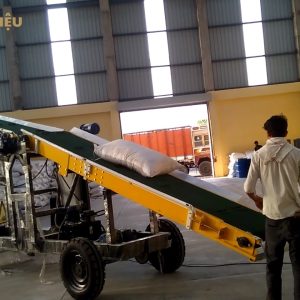

• Khu vực xuất nhập hàng: Băng tải nâng hạ giúp đưa hàng hóa từ sàn kho lên xe tải hoặc đưa hàng từ phương tiện xuống kho.
• Kho thương mại điện tử: Hỗ trợ luân chuyển đơn hàng, bao bì và kiện hàng giữa các công đoạn đóng gói, phân loại và tập kết.
• Nhà máy sản xuất: Kết nối công đoạn cấp liệu, đóng gói, kiểm tra và đưa thành phẩm tới khu vực lưu kho.
• Ngành đóng gói: Vận chuyển thùng carton, bao bì, túi hàng và sản phẩm sau khi hoàn thiện.

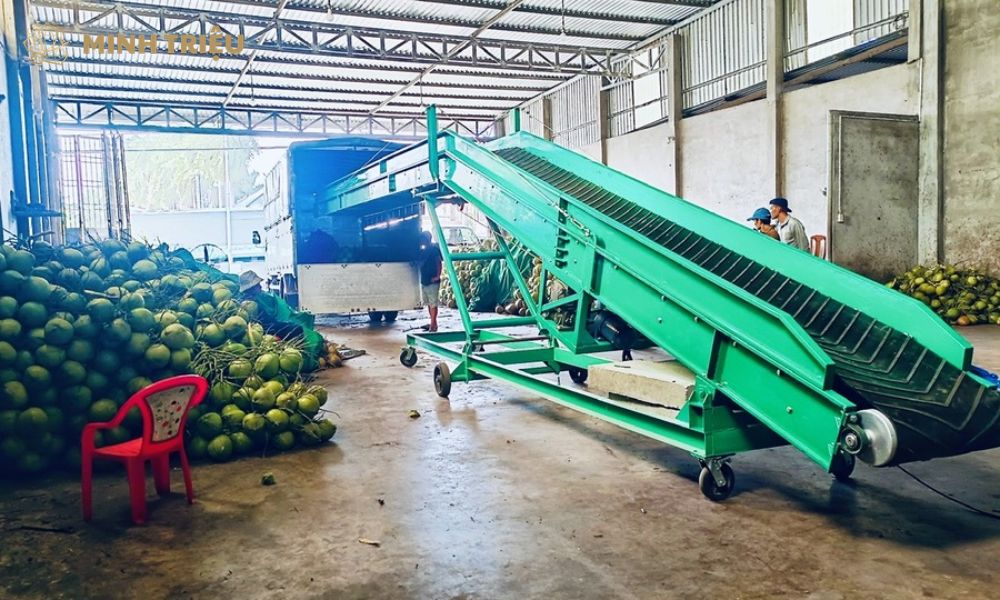

• Nông sản: Khi lựa chọn dây băng và kết cấu phù hợp, thiết bị có thể phục vụ vận chuyển một số loại nông sản, bao tải hoặc nguyên liệu.

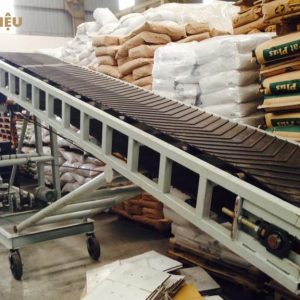

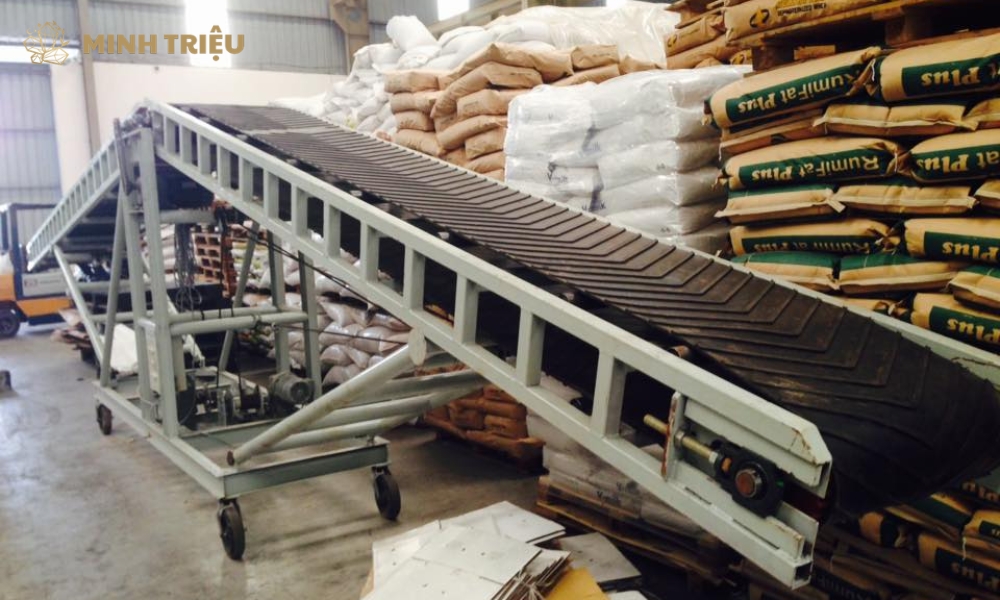

Hệ thống băng tải cánh bướm đang được sử dụng để phân loại và chuyển thùng hàng vào kho
