Minh Triệu cung cấp dịch vụ thiết kế đồ gá và gia công đồ gá theo yêu cầu, từ tiếp nhận bản vẽ hoặc sản phẩm mẫu đến thiết kế 3D, chế tạo, lắp ráp và chạy thử. Mỗi bộ jig, fixture được phát triển theo sản phẩm và điều kiện vận hành thực tế, giúp doanh nghiệp nâng cao độ chính xác, rút ngắn thao tác và tối ưu hiệu quả sản xuất.

Các dịch vụ thiết kế đồ gá tại Minh Triệu

Tùy theo mục đích kiểm tra, gia công, lắp ráp hay tự động hóa, mỗi đồ gá sẽ có kết cấu định vị, cơ cấu kẹp và vật liệu khác nhau. Minh Triệu nhận thiết kế, chế tạo nhiều loại jig, fixture chuyên dụng cho từng sản phẩm và dây chuyền.

Đồ gá kiểm tra kích thước/biên dạng: Hỗ trợ kiểm tra nhanh kích thước, vị trí hoặc hình dáng sản phẩm theo nguyên tắc đạt/không đạt, phù hợp với kiểm tra số lượng lớn tại chuyền.
Đồ gá kiểm tra mạch điện/chức năng: Được thiết kế để cố định bo mạch hoặc cụm điện tử, kết nối đúng các điểm đo và hỗ trợ kiểm tra thông mạch, tín hiệu hoặc chức năng sản phẩm.
Đồ gá kiểm tra độ đồng tâm/độ tròn phẳng: Hỗ trợ định vị ổn định để kiểm tra các đặc tính hình học quan trọng của chi tiết. Tùy yêu cầu, jig có thể kết hợp đồng hồ so, trục chuẩn, bàn chuẩn hoặc cơ cấu quay nhằm tăng tốc độ và độ lặp lại khi đo.
Đồ gá kiểm tra thông minh tích hợp cảm biến: Tích hợp cảm biến, đầu đo, đèn báo hoặc màn hình để nhận biết vị trí, trạng thái và kết quả kiểm tra; có thể kết nối với dây chuyền tự động.
Đồ gá định vị lắp ráp: Giữ các chi tiết đúng vị trí tương quan, giảm thời gian căn chỉnh, hạn chế lắp nhầm và duy trì chất lượng đồng đều giữa các sản phẩm.
Đồ gá bắn vít/gá kẹp bắt ốc: Định vị sản phẩm và vị trí bắt vít, giúp thao tác nhanh, chính xác; có thể tích hợp bộ đếm vít, cảm biến hoặc máy bắn vít tự động.
Đồ gá ép dập/jig ép cốt: Giữ đúng tâm và chiều lắp khi ép bạc, cốt, vòng bi hoặc chi tiết lắp ghép, hạn chế lệch, nứt và biến dạng sản phẩm.
Đồ gá dán băng keo/phủ keo bo mạch: Hỗ trợ đặt băng keo hoặc phủ keo đúng vị trí, giảm lệch mép, thiếu keo và tràn keo trong quá trình thao tác.
Đồ gá đồ gá phay/tiện CNC: Được thiết kế theo máy, chuẩn định vị, lực cắt và yêu cầu dung sai, giúp tăng độ cứng vững, giảm thời gian gá đặt và bảo đảm độ lặp lại.

Đồ gá hàn tự động/hàn robot: Cố định chi tiết trước và trong quá trình hàn, bảo đảm vị trí mối hàn, hạn chế biến dạng nhiệt và tạo điều kiện thuận lợi cho súng hàn hoặc robot tiếp cận.
Đồ gá mài/đánh bóng: Giữ sản phẩm ổn định, duy trì góc tiếp xúc và tăng mức độ an toàn khi mài, đánh bóng thủ công hoặc bán tự động.
Đồ gá cắt ba-via/cắt cuống phun: Định vị sản phẩm để loại bỏ ba-via, cuống nhựa đúng vị trí, giảm nguy cơ cắt phạm và tạo chất lượng mép cắt đồng đều.
Đồ gá sấy bo mạch/chịu nhiệt: Cố định và bảo vệ bo mạch, linh kiện trong môi trường nhiệt độ cao; vật liệu được lựa chọn theo yêu cầu chịu nhiệt và chống biến dạng.
Đồ gá gá treo sơn/xi mạ: Bố trí sản phẩm hợp lý trong quá trình sơn hoặc xi mạ, bảo đảm khả năng tiếp xúc, bao phủ bề mặt, thoát dung dịch và thao tác tháo lắp.

thiết kế đồ gá

Minh Triệu thiết kế và gia công đồ gá theo sản phẩm, công đoạn và yêu cầu kỹ thuật riêng của từng doanh nghiệp.

Những lợi ích khi đầu tư thiết kế đồ gá chuyên dụng

Một bộ đồ gá được thiết kế đúng không chỉ giữ sản phẩm mà còn giúp chuẩn hóa và tối ưu toàn bộ công đoạn sản xuất:

Nâng cao độ chính xác gia công: Cơ cấu định vị và kẹp phù hợp giúp sản phẩm được đặt tại cùng một vị trí qua nhiều chu kỳ, giảm sai số do căn chỉnh thủ công.
Rút ngắn thời gian sản xuất: Chốt định vị, cữ chặn và cơ cấu kẹp nhanh giúp giảm thời gian đo, chỉnh và gá đặt, từ đó tăng sản lượng thực tế.
Giảm tỷ lệ sản phẩm lỗi: Chi tiết được giữ chắc chắn, đúng vị trí giúp hạn chế gia công sai, hàn lệch, lắp nhầm và các chi phí sửa chữa hoặc làm lại.
Giảm phụ thuộc vào tay nghề: Quy trình gá đặt được chuẩn hóa giúp nhân sự dễ thực hiện đúng thao tác và duy trì chất lượng đồng đều giữa các ca sản xuất.
Tăng an toàn vận hành: Đồ gá giữ sản phẩm ổn định, hạn chế trượt hoặc văng; kết cấu hợp lý còn giúp giảm điểm kẹp tay và các thao tác gần vùng nguy hiểm.
Tạo nền tảng tự động hóa: Độ chính xác và tính lặp lại của đồ gá giúp robot, cảm biến và thiết bị tự động nhận diện, gắp đặt và xử lý sản phẩm ổn định hơn.
Tối ưu chi phí dài hạn: Khi được sử dụng với sản lượng phù hợp, đồ gá chuyên dụng giúp giảm thời gian chu kỳ, nhân công, phế phẩm và chi phí trên mỗi sản phẩm.

thiết kế đồ gá

Đồ gá chuyên dụng giúp chuẩn hóa thao tác, tăng độ chính xác và nâng cao năng suất sản xuất.

Lý do Minh Triệu là đối tác được nhiều doanh nghiệp tin chọn

Thành lập năm 2018, Minh Triệu hoạt động trong lĩnh vực gia công cơ khí chính xác và cung cấp giải pháp tự động hóa. Năng lực thiết kế gắn liền với gia công, lắp ráp và kiểm tra giúp Minh Triệu kiểm soát đồng bộ quá trình phát triển đồ gá, từ bản vẽ ban đầu đến khi đưa vào vận hành thực tế.

Tư vấn theo nhu cầu thực tế: Kỹ sư phân tích sản phẩm, máy móc, dung sai, sản lượng và công đoạn hiện tại trước khi đề xuất cơ cấu định vị, phương án kẹp chặt và mức độ tự động hóa phù hợp.
Thiết kế và chế tạo đồng bộ: Các bộ phận thiết kế, R&D, gia công, lắp ráp và kiểm soát chất lượng phối hợp xuyên suốt dự án, giúp hạn chế sai lệch giữa bản vẽ và sản phẩm thực tế.
Nhà máy và máy móc hiện đại: Nhà máy Minh Triệu tại KCN Lai Xá, Hoài Đức, Hà Nội có diện tích khoảng 6.600 m², được trang bị 14 máy phay CNC, 3 máy tiện CNC cùng máy cắt laser, máy chấn, máy đột, thiết bị hàn và các máy chuyên dụng.
Khả năng gia công đa dạng: Minh Triệu có thể thực hiện nhiều công đoạn như phay, tiện, cắt, mài, hàn, gia công kim loại tấm, lắp ráp và hoàn thiện các cụm đồ gá theo yêu cầu.
Kiểm soát chất lượng chặt chẽ: Chi tiết và cụm đồ gá được kiểm tra bằng thiết bị đo phù hợp trong quá trình sản xuất và sau khi lắp ráp. Minh Triệu áp dụng hệ thống quản lý chất lượng ISO 9001:2015.
Có năng lực tích hợp tự động hóa: Bên cạnh đồ gá cơ khí, Minh Triệu có thể tích hợp cảm biến, cơ cấu chấp hành và bộ điều khiển cho các loại jig kiểm tra hoặc jig tự động.
Hỗ trợ sau bàn giao: Đội ngũ kỹ thuật hỗ trợ giao hàng, lắp đặt, chạy thử, hướng dẫn sử dụng, hiệu chỉnh và bảo hành theo phạm vi đã thống nhất trong từng dự án.

thiết kế đồ gá

Minh Triệu là đơn vị uy tín trong thiết kế, gia công và chế tạo đồ gá cơ khí chính xác theo yêu cầu.

Quy trình thiết kế đồ gá chuẩn tại Minh Triệu

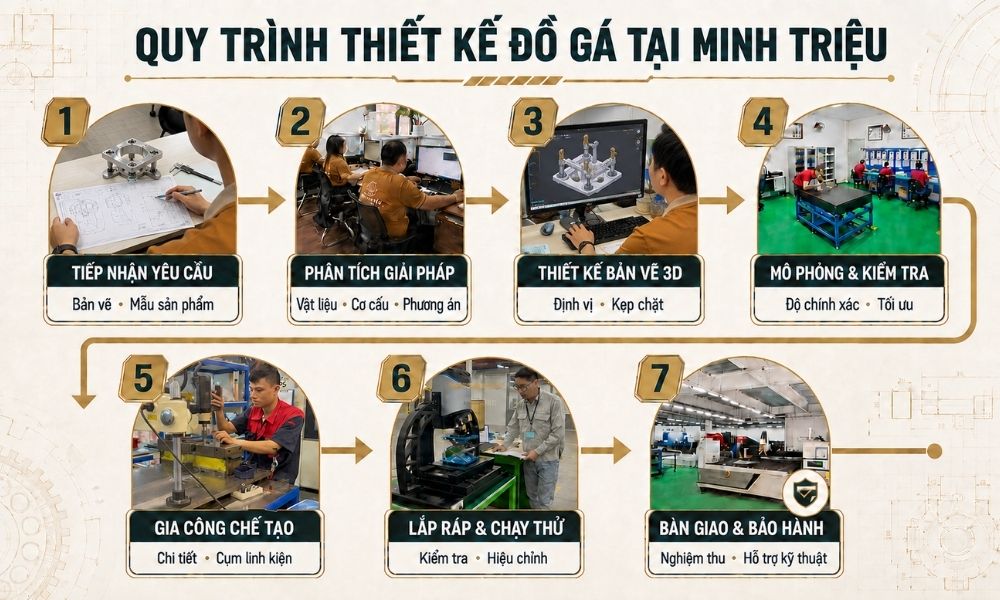

Quy trình được triển khai từ việc làm rõ bài toán đến chạy thử sản phẩm thực tế. Tùy mức độ phức tạp, một số bước có thể thực hiện song song hoặc bổ sung khảo sát tại nhà máy khách hàng.

Tiếp nhận yêu cầu → Minh Triệu tiếp nhận bản vẽ 2D, dữ liệu 3D, mẫu sản phẩm, hình ảnh hoặc video công đoạn cùng các yêu cầu kỹ thuật. Những thông tin quan trọng gồm mục đích sử dụng, máy liên quan, dung sai, sản lượng, thời gian chu kỳ và điều kiện môi trường.
Phân tích & đề xuất giải pháp → Kỹ sư phân tích chuẩn định vị, đặc điểm hình học, lực tác động, trình tự thao tác và rủi ro có thể xảy ra. Trên cơ sở đó, Minh Triệu đề xuất vật liệu, cơ cấu định vị, phương án kẹp và mức độ tự động hóa phù hợp.
Thiết kế bản vẽ 3D → Kết cấu tổng thể, thân đồ gá, chốt tỳ, chốt định vị, cơ cấu kẹp, chi tiết tiêu chuẩn và bộ phận an toàn được xây dựng trên phần mềm thiết kế. Bản vẽ cũng xem xét không gian thao tác, khả năng đưa lấy sản phẩm, bảo trì và thay thế chi tiết hao mòn.
Mô phỏng & kiểm tra → Phương án được đánh giá về hành trình chuyển động, khả năng can thiệp giữa các bộ phận, hướng tiếp cận của dao hoặc robot và tính thuận tiện khi vận hành. Những điểm chưa hợp lý được điều chỉnh trước khi phát hành bản vẽ chế tạo.
Gia công chế tạo → Các chi tiết được gia công bằng công nghệ phù hợp như phay CNC, tiện CNC, cắt, mài, hàn hoặc gia công kim loại tấm. Vật liệu, nhiệt luyện và xử lý bề mặt được lựa chọn theo chức năng, độ chính xác, độ cứng và khả năng chống mài mòn cần thiết.
Lắp ráp & chạy thử → Sau khi hoàn thiện chi tiết, kỹ thuật viên tiến hành lắp ráp, căn chỉnh và kiểm tra hoạt động của toàn bộ cơ cấu. Đồ gá được chạy thử với sản phẩm hoặc điều kiện mô phỏng để đánh giá độ chính xác, độ ổn định và thời gian thao tác.
Bàn giao & bảo hành → Sản phẩm được nghiệm thu theo tiêu chí đã thống nhất, kèm hướng dẫn sử dụng và tài liệu thuộc phạm vi dự án. Minh Triệu hỗ trợ giao hàng, lắp đặt, hiệu chỉnh và bảo hành theo nội dung cụ thể trong báo giá hoặc hợp đồng.

thiết kế đồ gá

Quy trình từ tiếp nhận yêu cầu, thiết kế 3D đến chế tạo, chạy thử và bàn giao đồ gá.

Những yêu cầu cơ bản khi thiết kế – gia công đồ gá

Một bộ đồ gá đạt yêu cầu không chỉ cần bảo đảm độ chính xác mà còn phải vận hành ổn định, thuận tiện và an toàn trong điều kiện sản xuất thực tế. Vì vậy, khi thiết kế và gia công đồ gá cần đáp ứng các yêu cầu cơ bản sau:

Đảm bảo độ chính xác trong định vị và gia công: Điểm tỳ, chốt và bề mặt định vị phải khống chế đúng bậc tự do, phù hợp với chuẩn công nghệ và dung sai của công đoạn.
Thao tác nhanh và an toàn: Người vận hành cần dễ đặt, lấy và nhận biết chiều sản phẩm; thiết kế nên hạn chế thao tác thừa, đặt sai và nguy cơ kẹp tay.
Kẹp giữ chi tiết chắc chắn, ổn định trong quá trình làm việc: Lực kẹp phải đủ chống lại lực cắt, rung động hoặc lực ép, đồng thời không làm móp, cong hoặc hỏng bề mặt sản phẩm.
Đủ độ cứng vững: Thân, đế và các cụm liên kết phải chịu được tải làm việc, hạn chế rung và biến dạng trong quá trình sử dụng.
Không cản trở công đoạn: Đồ gá phải tạo đủ khoảng trống cho dao, súng hàn, đầu đo, robot hoặc cơ cấu ép; đồng thời thuận lợi cho thoát phoi và vệ sinh.
Có độ bền cao, chống mài mòn và đáp ứng môi trường làm việc khắc nghiệt: Vật liệu, nhiệt luyện và xử lý bề mặt cần phù hợp với tần suất sử dụng.

thiết kế đồ gá

Đồ gá cần được thiết kế đồng bộ về độ chính xác, độ cứng vững, khả năng kẹp giữ và tính thuận tiện khi vận hành.

Báo giá dịch vụ thiết kế và gia công đồ gá

Do mỗi bộ đồ gá được phát triển theo sản phẩm, công đoạn và yêu cầu kỹ thuật riêng nên chi phí không có mức cố định. Báo giá thiết kế và gia công đồ gá thường phụ thuộc vào các yếu tố sau:

Kích thước và kết cấu đồ gá: Đồ gá có kích thước lớn, nhiều cụm chi tiết hoặc kết cấu phức tạp sẽ cần nhiều vật liệu, thời gian thiết kế, gia công và lắp ráp hơn.
Độ phức tạp và yêu cầu về độ chính xác: Số lượng vị trí gá, bậc tự do cần khống chế, dung sai và độ lặp lại càng cao thì yêu cầu đối với thiết kế, công nghệ gia công, đo kiểm và hiệu chỉnh càng khắt khe.
Vật liệu và phương pháp hoàn thiện: Chi phí thay đổi tùy theo loại thép, nhôm, inox hoặc nhựa kỹ thuật được sử dụng, cũng như các yêu cầu về nhiệt luyện, mạ, anod hóa, nhuộm đen hay xử lý chống mài mòn.
Loại cơ cấu kẹp chặt: Đồ gá kẹp thủ công thường có kết cấu và chi phí khác với các loại sử dụng khí nén, thủy lực hoặc cơ cấu điện.
Mức độ tích hợp tự động hóa: Việc bổ sung cảm biến, đầu đo, cơ cấu chấp hành, bộ điều khiển hoặc kết nối với robot và dây chuyền sẽ ảnh hưởng đến cấu hình kỹ thuật và tổng chi phí.
Số lượng và tiến độ thực hiện: Số bộ đồ gá cần chế tạo, thời gian bàn giao và yêu cầu lắp đặt, chạy thử tại nhà máy cũng được tính vào báo giá.
Phạm vi công việc: Khách hàng có thể lựa chọn chỉ thiết kế và nhận bàn giao file CAD; gia công theo bản vẽ có sẵn; hoặc triển khai trọn gói gồm khảo sát, thiết kế, gia công, lắp ráp, chạy thử và bàn giao.

Để nhận báo giá chính xác, khách hàng nên cung cấp bản vẽ 2D, dữ liệu 3D hoặc sản phẩm mẫu, kèm theo yêu cầu về công đoạn sử dụng, dung sai, sản lượng, số lượng đồ gá và tiến độ mong muốn.

Liên hệ Minh Triệu qua hotline 0886 151 688 hoặc email business@minhtrieu.vn để gửi yêu cầu và nhận báo giá chi tiết.

Câu hỏi thường gặp

Dưới đây là một số câu hỏi thường gặp khi doanh nghiệp sử dụng dịch vụ thiết kế và gia công đồ gá tại Minh Triệu.

Minh Triệu có hỗ trợ giao hàng, lắp đặt và chạy thử tại nhà máy không?

Có. Minh Triệu hỗ trợ giao hàng, lắp đặt, căn chỉnh và chạy thử tại nhà máy theo địa điểm, điều kiện nghiệm thu và phạm vi công việc đã thống nhất trong báo giá hoặc hợp đồng.

Chỉ có sản phẩm mẫu, chưa có bản vẽ 3D thì có thiết kế đồ gá được không?

Có thể. Kỹ sư Minh Triệu sẽ khảo sát hoặc đo lại sản phẩm mẫu, đồng thời làm rõ công đoạn và yêu cầu kỹ thuật để xây dựng dữ liệu thiết kế. Các kích thước và dung sai quan trọng cần được khách hàng xác nhận trước khi chế tạo.

Thời gian thiết kế và gia công đồ gá mất bao lâu?

Thời gian thực hiện phụ thuộc vào độ phức tạp, vật liệu, linh kiện tích hợp, số lượng và phạm vi công việc. Tiến độ cụ thể sẽ được xác nhận sau khi Minh Triệu tiếp nhận đầy đủ yêu cầu kỹ thuật.

Đồ gá có được bảo hành và hỗ trợ thay thế linh kiện không?

Có. Thời hạn và điều kiện bảo hành được quy định theo từng dự án. Minh Triệu hỗ trợ kiểm tra, hiệu chỉnh và thay thế linh kiện thuộc phạm vi cung cấp. Các chi tiết hao mòn hoặc vật tư tiêu hao sẽ được tư vấn phương án dự phòng phù hợp.

Đồ gá được thiết kế và gia công đúng giúp doanh nghiệp kiểm soát độ chính xác, giảm thời gian gá đặt, chuẩn hóa thao tác và tạo nền tảng cho tự động hóa. Với năng lực thiết kế, gia công CNC, lắp ráp và tích hợp hệ thống, Minh Triệu sẵn sàng đồng hành từ bước phân tích yêu cầu đến khi đồ gá được đưa vào vận hành.

Hãy gửi bản vẽ, sản phẩm mẫu hoặc video công đoạn để đội ngũ kỹ sư Minh Triệu đánh giá và đề xuất giải pháp phù hợp.
