Băng tải sấy nhiệt

Băng tải sấy nhiệt không chỉ đảm nhiệm việc đưa sản phẩm đi qua vùng gia nhiệt mà còn quyết định công đoạn sấy kết nối với toàn bộ dây chuyền có hiệu quả hay không. Minh Triệu chuyên thiết kế, thi công băng tải sấy nhiệt giá tốt theo yêu cầu riêng, góp phần tối ưu toàn bộ hệ thống tự động hoá của doanh nghiệp.

Băng tải sấy nhiệt là gì?

Băng tải sấy nhiệt (hay máy sấy băng tải) là hệ thống kết hợp giữa băng tải truyền động và buồng sấy công nghiệp, giúp làm khô sản phẩm ngay trong quá trình di chuyển. Thay vì phải sấy từng đợt, nguyên liệu được đưa vào, làm khô và đưa ra một cách liên tục. Nhờ đó, thiết bị giúp tiết kiệm thời gian, nâng cao năng suất và dễ dàng lắp đặt trực tiếp vào các dây chuyền sản xuất tự động.

Về nguyên lý vận hành, băng tải sấy nhiệt vận hành theo quy trình khép kín, kết hợp vận chuyển và gia nhiệt để làm khô sản phẩm, cụ thể như sau:

• Cấp sản phẩm lên băng tải: Sản phẩm được đưa lên bề mặt băng tải sấy nhiệt theo phương thức thủ công hoặc kết nối với thiết bị cấp liệu của dây chuyền.
• Vận chuyển vào buồng sấy: Motor và cơ cấu truyền động đưa băng tải sấy nhiệt di chuyển với tốc độ được thiết lập trước, đưa sản phẩm qua khu vực gia nhiệt.
• Gia nhiệt và truyền nhiệt: Hệ thống gia nhiệt tạo ra nguồn nhiệt cần thiết, sau đó nhiệt được truyền đến sản phẩm thông qua không khí nóng hoặc phương thức gia nhiệt được lựa chọn theo yêu cầu công nghệ.
• Lưu thông và phân bố nhiệt: Quạt tuần hoàn hoặc hệ thống dẫn khí của băng tải sấy nhiệt giúp phân bố nhiệt trong vùng sấy, hạn chế chênh lệch nhiệt độ giữa các vị trí trong buồng.
• Loại bỏ hơi ẩm: Khi sản phẩm được gia nhiệt, hơi ẩm thoát ra và được đưa ra ngoài thông qua hệ thống thoát khí hoặc phương án xử lý phù hợp.
• Kiểm soát nhiệt độ và thời gian sấy: Cảm biến, bộ điều khiển và biến tần của băng tải sấy nhiệt có thể được sử dụng để kiểm soát nhiệt độ, tốc độ băng tải và thời gian sản phẩm lưu trong vùng sấy.
• Đưa sản phẩm ra khỏi buồng sấy: Sau khi đi hết chiều dài hoặc các tầng sấy theo thiết kế, sản phẩm được đưa ra ngoài để chuyển sang công đoạn tiếp theo của dây chuyền.

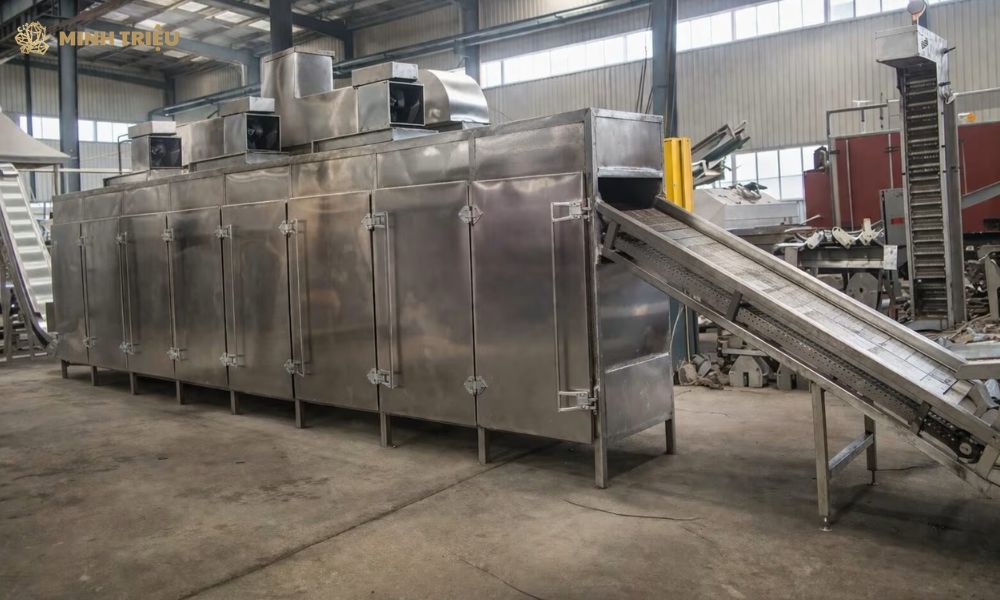

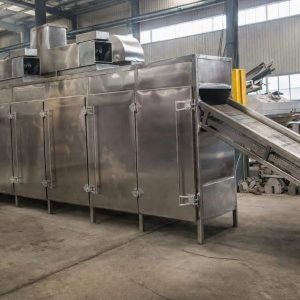

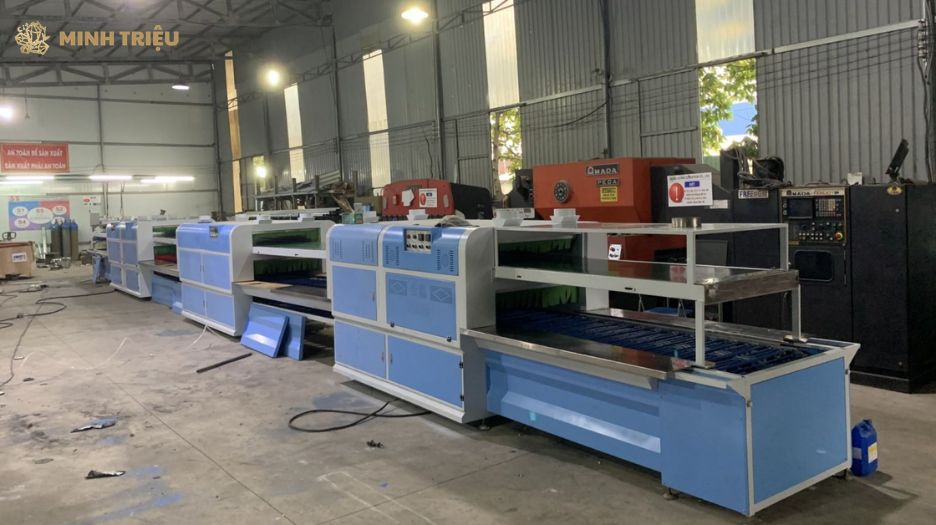

Băng tải sấy nhiệt là thiết bị vừa vận chuyển vừa làm khô sản phẩm trong dây chuyền sản xuất.

Cấu tạo chi tiết của băng tải sấy nhiệt

Băng tải sấy nhiệt gồm có các chi tiết sau:

• Khung băng tải: Khung băng tải là nơi cố định dây băng, rulo, con lăn và các cụm thiết bị của hệ thống sấy. Bộ phận này giữ cho toàn bộ hệ thống đứng vững và duy trì vị trí ổn định trong quá trình vận hành.
• Dây băng tải chịu nhiệt: Dây băng chịu nhiệt có nhiệm vụ nâng đỡ và đưa sản phẩm di chuyển qua khu vực sấy. Tùy nhu cầu, bộ phận này có thể sử dụng lưới inox, Teflon/PTFE hoặc các loại dây băng chịu nhiệt chuyên dụng..
• Rulo và con lăn: Rulo đảm nhận việc dẫn động và định hướng dây băng, trong khi con lăn đỡ phần dây băng mang sản phẩm. Sự phối hợp của hai bộ phận giúp dây băng chuyển động ổn định, hạn chế rung, võng hoặc lệch khỏi quỹ đạo trong quá trình chạy.
• Bộ phận gia nhiệt (cụm sấy): Đây là nơi tạo ra nguồn nhiệt và truyền nhiệt đến sản phẩm trong buồng sấy. Tùy nguyên lý hoạt động, bộ phận gia nhiệt có thể sử dụng điện trở, đèn hồng ngoại hoặc khí nóng, kết hợp cùng quạt và đường dẫn khí để đưa nhiệt đến khu vực cần sấy.
  • Thanh điện trở: Thanh điện trở tạo nhiệt từ quá trình chuyển đổi điện năng thành nhiệt năng. Khi được bố trí trong buồng sấy, nguồn nhiệt này làm nóng không khí hoặc trực tiếp cung cấp nhiệt cho khu vực sấy theo thiết kế của hệ thống.
  • Đèn hồng ngoại: Đèn hồng ngoại truyền nhiệt bằng bức xạ và tác động trực tiếp lên bề mặt sản phẩm. Phương pháp này cho khả năng gia nhiệt nhanh, thường được sử dụng trong những hệ thống cần tập trung nguồn nhiệt vào sản phẩm.
  • Quạt gió nóng: Quạt đưa luồng không khí đã được gia nhiệt đến khu vực chứa sản phẩm. Dòng khí nóng liên tục lưu chuyển giúp nhiệt tiếp xúc với sản phẩm trong quá trình dây băng đưa sản phẩm qua buồng sấy.
  • Hệ thống tuần hoàn khí nóng: Không khí nóng sau khi lưu chuyển trong buồng sấy được thu hồi và đưa trở lại hệ thống để tiếp tục gia nhiệt, tuần hoàn, nhờ đó nguồn nhiệt được tận dụng tốt hơn và môi trường nhiệt trong buồng được duy trì ổn định.
  • Hệ thống quạt hút ẩm: Trong quá trình sấy, hơi nước thoát ra từ sản phẩm sẽ được hệ thống hút ẩm đưa ra ngoài.
• Động cơ giảm tốc: Động cơ giảm tốc cung cấp chuyển động cho dây băng thông qua hệ thống truyền động, còn bộ giảm tốc giúp đưa tốc độ quay về mức phù hợp với quá trình vận chuyển.
• Tủ điện điều khiển: Tủ điện tập trung các thiết bị đóng cắt, bảo vệ và điều khiển hoạt động của băng tải sấy. Hệ thống có thể kết nối với động cơ, bộ gia nhiệt, quạt và cảm biến để kiểm soát nhiệt độ, tốc độ băng tải cùng các thông số vận hành liên quan.

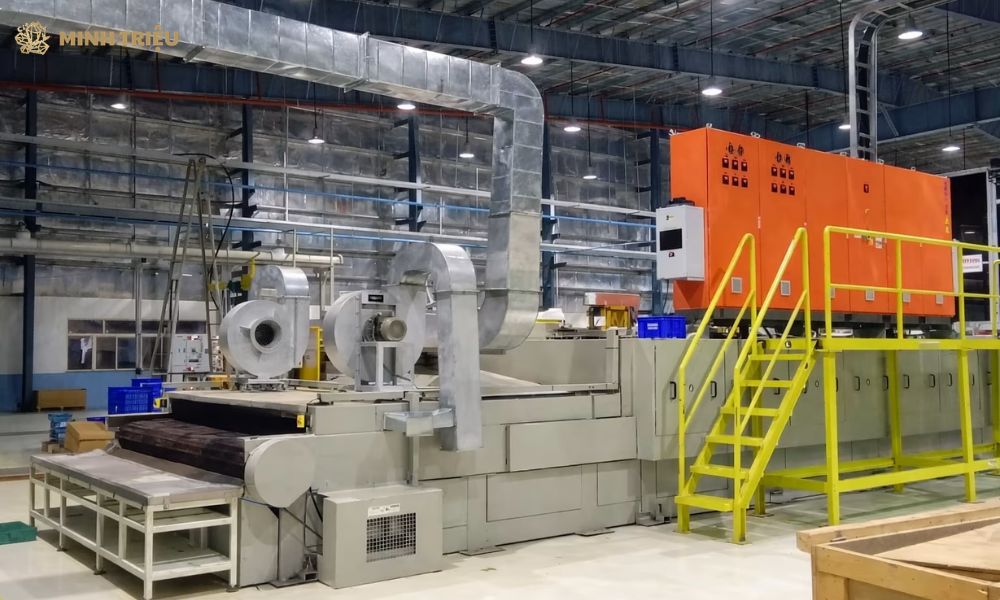

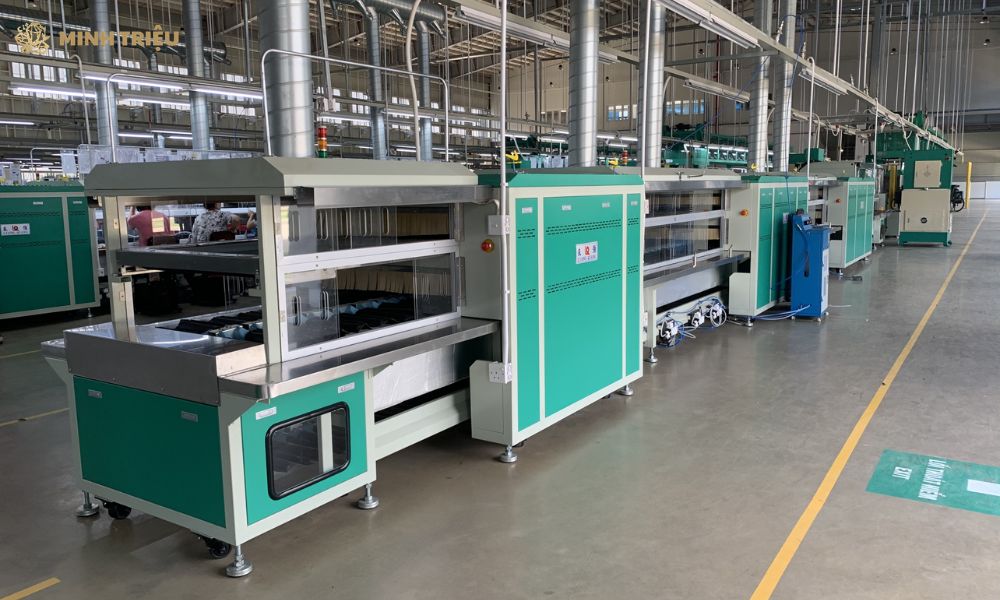

Băng tải sấy nhiệt gồm nhiều bộ phận liên kết với nhau, tạo nên một hệ thống vận hành đồng bộ.

Phân loại băng tải sấy nhiệt phổ biến hiện nay

Băng tải sấy nhiệt được phân loại theo nhiều tiêu chí khác nhau.

Băng tải sấy thực phẩm

Băng tải sấy thực phẩm là hệ thống sấy liên tục chuyên dùng để giảm độ ẩm cho nông sản, thủy sản, thảo dược và thực phẩm dạng hạt, sợi, lát. Nguyên liệu được đưa liên tục qua buồng sấy bằng lưới băng tải (thường là inox chống gỉ, đảm bảo an toàn vệ sinh) để không khí nóng tuần hoàn đi xuyên qua, giúp thoát ẩm nhanh và đồng đều. Nhờ cơ chế vận hành liên tục, thiết bị dễ dàng kết nối trực tiếp từ khâu rửa, cắt thái đến khâu làm nguội, đóng gói, tối ưu hóa năng suất cho các dây chuyền sản xuất lớn.

Hệ thống cho phép tùy chỉnh linh hoạt nhiệt độ, tốc độ băng và thời gian sấy theo từng loại nguyên liệu. Đặc biệt, đối với các sản phẩm nhạy cảm với nhiệt, buồng sấy có thể chia thành nhiều vùng nhiệt độ và lưu lượng khí riêng biệt. Điều này giúp kiểm soát chính xác quá trình thoát hơi ẩm qua từng giai đoạn, giữ trọn hương vị, màu sắc và tránh làm cháy hỏng thực phẩm ở giai đoạn cuối.

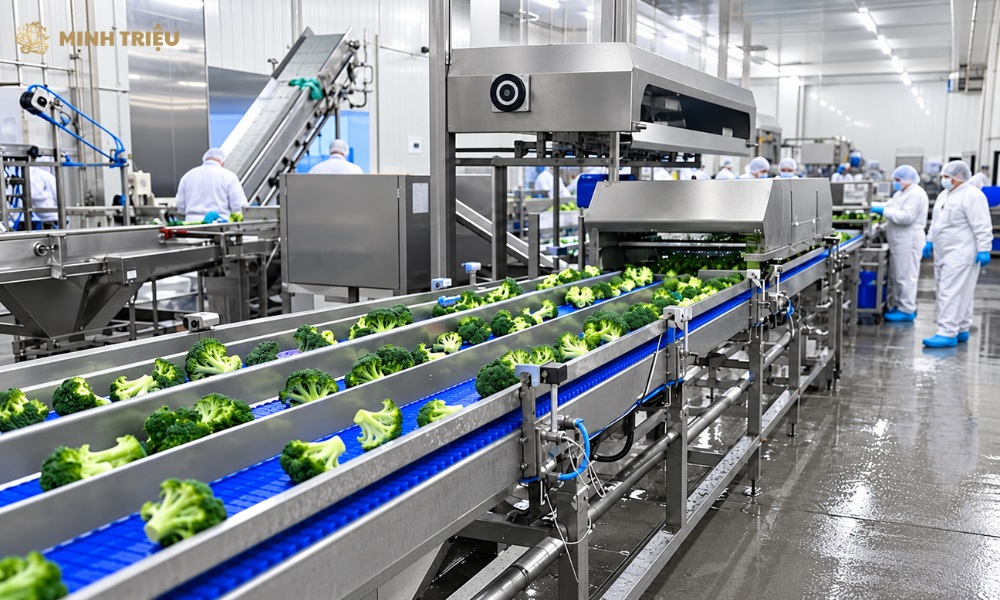

Băng tải sấy thực phẩm đưa nguyên liệu liên tục qua buồng khí nóng để kiểm soát độ ẩm trước các công đoạn sản xuất tiếp theo.

Băng tải sấy tầng

Băng tải sấy tầng là giải pháp tối ưu không gian theo chiều đứng bằng cách xếp chồng nhiều lớp băng lưới trong cùng một buồng sấy kín. Nguyên liệu sẽ di chuyển lần lượt qua các tầng và tự động rơi chuyển từ tầng trên xuống tầng dưới. Thiết kế này giúp kéo dài quãng đường sấy và thời gian thoát ẩm mà không tốn nhiều diện tích mặt bằng, cực kỳ phù hợp cho các nhà xưởng có không gian hạn chế nhưng yêu cầu thời gian sấy dài.

Về vận hành, hệ thống sử dụng dòng khí nóng tuần hoàn đi xuyên qua các lớp nguyên liệu kết hợp với việc tùy chỉnh tốc độ băng để kiểm soát chính xác độ khô đầu ra. Điểm cần lưu ý của băng tải sấy tầng là đòi hỏi kỹ thuật cao trong việc phân phối khí nóng đồng đều, thiết kế cơ cấu rơi chuyển liệu mượt mà và vệ sinh giữa các tầng, giúp đảm bảo sản phẩm đạt độ ẩm đồng nhất mà không bị biến dạng hay xô lệch.

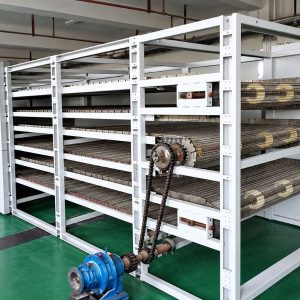

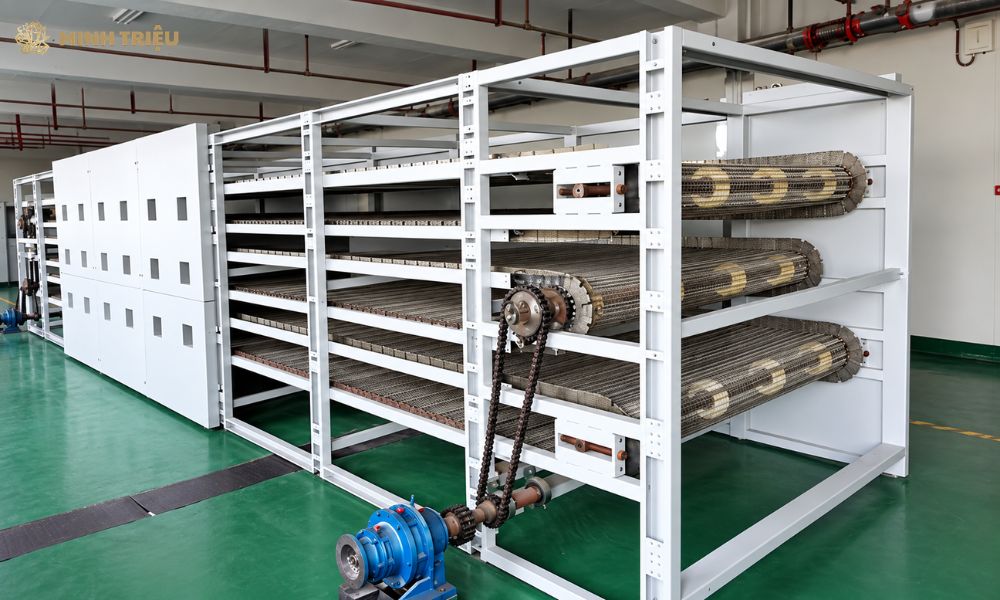

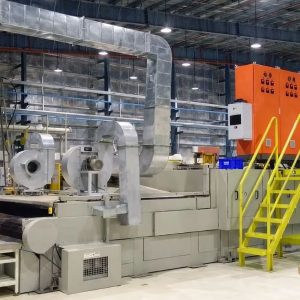

Băng tải sấy tầng bố trí nhiều lớp băng liên tiếp để kéo dài thời gian sấy và tăng công suất trong cùng diện tích nhà xưởng.

Băng tải sấy hồng ngoại

Băng tải sấy hồng ngoại vận hành dựa trên các bộ phát bức xạ hồng ngoại chiếu trực tiếp để gia nhiệt bề mặt và làm khô vật liệu khi di chuyển trên băng đai. Khác với phương pháp sấy khí nóng truyền thống, công nghệ này có khả năng truyền nhiệt cực nhanh và đáp ứng nhiệt tức thì, thường kết hợp thêm quạt thông gió/đối lưu để hỗ trợ đẩy hơi ẩm ra ngoài. Hệ thống phù hợp cho cả vai trò sấy chính lẫn làm nóng sơ bộ trong các ngành thực phẩm, nông sản, in ấn, dệt may và xử lý bề mặt công nghiệp.

Về kiểm soát vận hành, hiệu quả của băng tải sấy hồng ngoại phụ thuộc lớn vào khả năng hấp thụ bức xạ, độ dày lớp vật liệu và khoảng cách bộ phát. Bằng cách kết hợp biến tần điều chỉnh tốc độ băng cùng bộ điều chỉnh công suất bức xạ và lưu lượng gió, hệ thống cho phép kiểm soát chính xác lượng nhiệt thu nhận cũng như thời gian lưu. Điều này giúp tối ưu hóa quá trình làm khô, gia nhiệt ổn định mà không làm tổn hại đến chất lượng bề mặt sản phẩm.

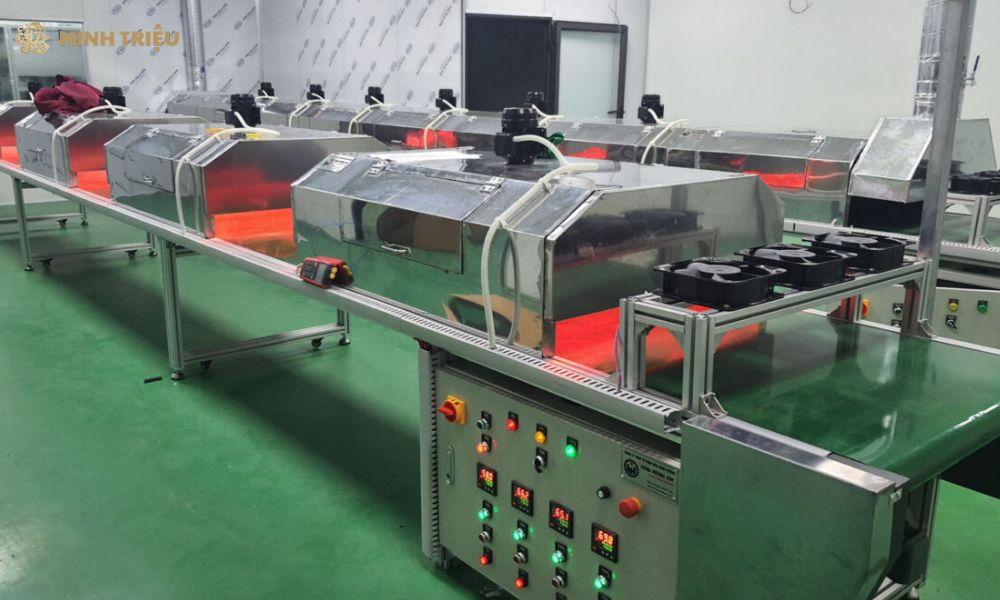

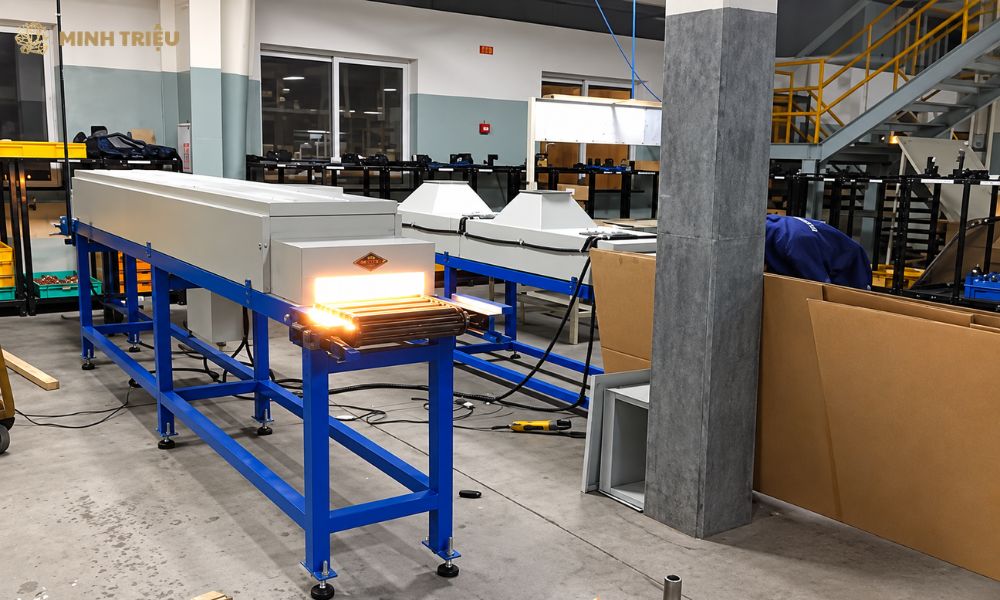

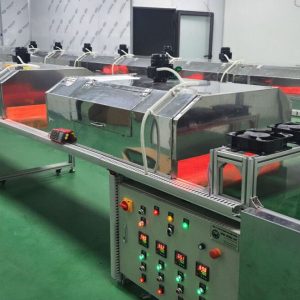

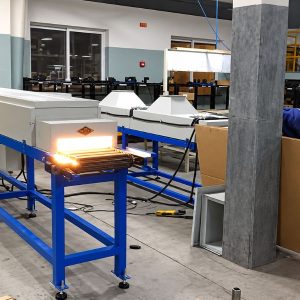

Băng tải sấy hồng ngoại sử dụng bộ phát bức xạ kết hợp hệ thống vận chuyển liên tục để gia nhiệt và làm khô sản phẩm.

Đặc điểm nổi bật của băng tải sấy nhiệt

So với băng tải thông thường, băng tải sấy nhiệt có những đặc điểm riêng liên quan trực tiếp đến khả năng chịu nhiệt, độ ổn định khi vận hành và chất lượng sản phẩm sau sấy:

• Làm việc ổn định trong môi trường nhiệt: Các bộ phận của băng tải sấy nhiệt tiếp xúc với vùng nhiệt được lựa chọn dựa trên mức nhiệt làm việc thực tế, giúp hạn chế biến dạng, xuống cấp vật liệu hoặc ảnh hưởng đến quá trình vận chuyển khi hệ thống hoạt động trong thời gian dài.
• Bề mặt tải phù hợp với quá trình thoát ẩm: Dây băng có thể sử dụng dạng lưới hoặc cấu trúc phù hợp để không khí nóng tiếp cận sản phẩm tốt hơn.
• Duy trì quá trình sấy đồng đều hơn: Sản phẩm được di chuyển với trạng thái tương đối ổn định trong vùng sấy, hạn chế tình trạng phải xếp dỡ hoặc đảo chuyển nhiều lần.
• Giảm thao tác trung chuyển giữa các công đoạn: Băng tải sấy có thể bố trí trực tiếp trong dây chuyền, giúp sản phẩm đi từ công đoạn cấp liệu qua khu vực sấy rồi tiếp tục đến công đoạn kế tiếp.
• Khả năng vận hành phù hợp với sản xuất liên tục: Khác với phương pháp đưa từng mẻ sản phẩm vào thiết bị sấy, băng tải sấy cho phép cấp liệu và lấy sản phẩm theo dòng.
• Có thể đáp ứng nhiều dạng sản phẩm: Từ sản phẩm dạng miếng, lát, hạt đến một số vật liệu cần làm khô sau gia công, hệ thống có thể được lựa chọn cấu hình phù hợp giúp quá trình vận chuyển và sấy đạt hiệu quả cao.
• Thuận tiện khi kết hợp với dây chuyền tự động: Băng tải sấy có thể trở thành một công đoạn trong hệ thống sản xuất thay vì hoạt động độc lập.

Băng tải sấy nhiệt có nhiều đặc điểm nổi bật, đáp ứng linh hoạt các yêu cầu khác nhau trong quá trình vận chuyển và sấy.

Báo giá băng tải sấy nhiệt mới nhất tại Minh Triệu

Giá băng tải sấy nhiệt không có một mức cố định cho mọi hệ thống, bởi mỗi dây chuyền có yêu cầu khác nhau về kích thước, năng suất, nhiệt độ sấy, thời gian lưu sản phẩm, vật liệu dây băng, công suất gia nhiệt và cấu hình điều khiển.

Ngoài ra, phương án thiết kế còn cần tính đến đặc tính sản phẩm, mặt bằng lắp đặt và khả năng kết nối với các công đoạn khác trong dây chuyền. Vì vậy, Minh Triệu sẽ báo giá sau khi nắm rõ nhu cầu sử dụng và phương án thiết kế. Khách hàng có thể liên hệ Minh Triệu để được tư vấn cụ thể và nhận báo giá chi tiết.

Ứng dụng thực tế của băng tải sấy nhiệt

Băng tải sấy nhiệt được ứng dụng trong nhiều dây chuyền cần làm khô sản phẩm liên tục và kiểm soát nhiệt độ theo yêu cầu:

• Chế biến nông sản: Hệ thống sấy xử lý rau củ, trái cây, hạt và các nguyên liệu sau sơ chế nhằm giảm độ ẩm trước khi bảo quản hoặc đóng gói.
• Sản xuất thực phẩm: Băng tải sấy nhiệt đảm nhiệm công đoạn làm khô các sản phẩm trước khi chuyển sang làm nguội, đóng gói hoặc chế biến tiếp.
• Chế biến dược liệu và thảo mộc: Hệ thống kiểm soát nhiệt độ và thời gian sấy theo đặc tính từng loại nguyên liệu, hạn chế tác động đến chất lượng sản phẩm.
• Sản xuất thức ăn chăn nuôi: Thiết bị xử lý sản phẩm sau ép viên hoặc tạo hình, đưa độ ẩm về mức phù hợp trước khi đóng gói.
• Ngành hóa chất: Băng tải sấy nhiệt xử lý các loại vật liệu dạng hạt, dạng viên hoặc dạng rời cần giảm độ ẩm trong quá trình sản xuất.
• Dây chuyền sản xuất công nghiệp: Hệ thống có thể kết hợp với các công đoạn cấp liệu, vận chuyển, làm nguội và đóng gói để hình thành quy trình sản xuất liên tục.

Băng tải sấy nhiệt mang đến giải pháp sấy phù hợp cho nhiều nhu cầu sản xuất khác nhau.

Minh Triệu – Đơn vị thiết kế, thi công băng tải sấy nhiệt chất lượng, giá tốt

Minh Triệu là đơn vị chuyên thiết kế và gia công băng tải, cơ khí chính xác và hệ thống tự động hoá theo yêu cầu. Với băng tải sấy nhiệt, chúng tôi tư vấn và triển khai giải pháp dựa trên nhu cầu riêng của từng khách hàng, hướng đến một hệ thống vận hành phù hợp thay vì sử dụng cấu hình có sẵn cho mọi dây chuyền.

Để đáp ứng các yêu cầu khác nhau về thiết kế và chế tạo, Minh Triệu chú trọng từ năng lực sản xuất đến chất lượng nhân sự và dịch vụ đồng hành cùng khách hàng. Đây cũng là những yếu tố tạo nên lợi thế khi doanh nghiệp lựa chọn Minh Triệu cho các dự án băng tải sấy nhiệt.

• Nhà xưởng rộng, thiết bị hiện đại: Minh Triệu sở hữu nhà xưởng quy mô lên đến 6.600 m² cùng hệ thống máy móc phục vụ gia công cơ khí như CNC phay, CNC tiện, cắt laser, chấn, đột và các thiết bị chuyên dụng khác,… đáp ứng nhiều hạng mục trong quá trình chế tạo băng tải sấy nhiệt.
• Đội ngũ nhân sự giàu chuyên môn: Đội ngũ kỹ thuật của chúng tôi được phân chia theo các bộ phận thiết kế cơ – điện, lắp ráp, QC và R&D, có kinh nghiệm trong gia công và triển khai thiết bị công nghiệp. Sự phối hợp giữa các bộ phận giúp quá trình thiết kế, chế tạo và hoàn thiện hệ thống được kiểm soát đồng bộ hơn.
• Chi phí cạnh tranh, tối ưu theo nhu cầu: Minh Triệu tư vấn cấu hình dựa trên yêu cầu thực tế thay vì đưa ra một mẫu băng tải cố định. Việc lựa chọn vật liệu, kích thước, công suất gia nhiệt, dây băng và các thiết bị đi kèm được cân đối để đáp ứng yêu cầu vận hành nhưng vẫn kiểm soát chi phí đầu tư.
• CSKH chu đáo, hỗ trợ sau bàn giao: Không dừng lại ở việc hoàn thiện và lắp đặt thiết bị, Minh Triệu tiếp tục hỗ trợ khách hàng trong quá trình vận hành, bảo trì và xử lý các vấn đề kỹ thuật phát sinh. Doanh nghiệp có thể trao đổi với một đầu mối xuyên suốt từ tư vấn, thiết kế, gia công đến lắp đặt và hậu mãi.

Nếu quý khách hàng đang tìm kiếm đơn vị gia công băng tải sấy nhiệt chuyên nghiệp, hãy liên hệ ngay cho chúng tôi để được tư vấn, thiết kế và báo giá trong thời gian sớm nhất.
