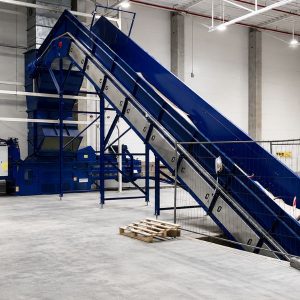

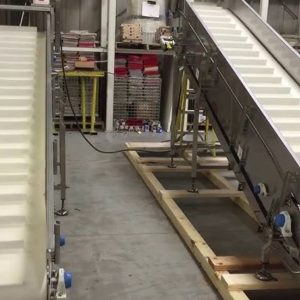

Băng tải lòng máng | Thiết kế và gia công tại Minh Triệu

Băng tải lòng máng là giải pháp vận chuyển vật liệu liên tục, phù hợp với nhiều dây chuyền cần đưa nguyên liệu đi xa, ổn định và hạn chế rơi vãi. Minh Triệu cung cấp dịch vụ thiết kế và gia công theo yêu cầu riêng biệt với mức giá cạnh tranh, giúp doanh nghiệp sở hữu hệ thống tự động hóa chất lượng cao.

Tổng quan về băng tải lòng máng và cơ chế hoạt động

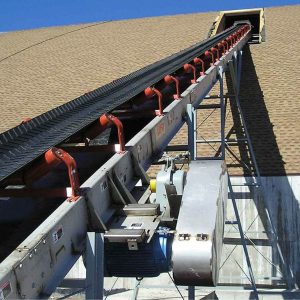

Băng tải lòng máng là thiết bị dùng để vận chuyển nguyên vật liệu một cách liên tục, chẳng hạn như than, đá, cát, quặng, xi măng, nông sản, phân bón… Điểm đặc trưng của loại băng tải này là dây băng không được thiết kế phẳng mà được uốn cong ở hai bên nhờ hệ thống con lăn đỡ, tạo thành hình giống một chiếc “lòng máng”.

Nhờ hình dạng này, khi vật liệu được đổ lên băng, chúng sẽ tự dồn vào giữa thay vì tràn ra hai bên, giúp hạn chế rơi vãi trong quá trình di chuyển. Đồng thời, thiết kế lòng máng cũng giúp băng tải chứa được nhiều vật liệu hơn trên cùng một chiều rộng, từ đó vận chuyển hiệu quả và ổn định hơn trong thực tế sản xuất.

Cấu tạo băng tải lòng máng

Một hệ thống băng tải lòng máng được hình thành từ nhiều cụm cơ khí và thiết bị truyền động phối hợp với nhau:

• Dây băng tải: Là bộ phận trực tiếp tiếp xúc và vận chuyển vật liệu, dây băng tải lòng máng có thể được chế tạo từ nhiều vật liệu, nhưng phổ biến nhất là cao su.

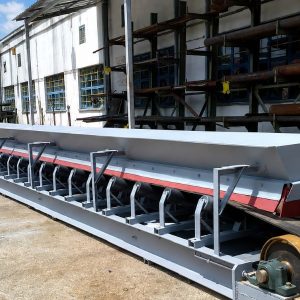

• Cụm con lăn tạo lòng máng: Các con lăn được bố trí thành cụm với góc nghiêng nhất định ở hai bên, giúp dây băng hình thành tiết diện lòng máng khi đi qua. Đây là bộ phận hỗ trợ dây băng chịu tải và duy trì hình dạng ổn định khi vận hành.
• Khung băng tải: Có nhiệm vụ liên kết và nâng đỡ toàn bộ hệ thống, bao gồm dây băng, con lăn, tang và các cụm thiết bị liên quan.
• Tang chủ động: Được kết nối với hệ thống truyền động và tạo lực kéo cho dây băng. Khi động cơ quay, tang chủ động truyền chuyển động đến dây băng, giúp vật liệu di chuyển liên tục từ vị trí cấp liệu đến điểm xả.
• Tang bị động: Thường được bố trí ở đầu còn lại của băng tải, có nhiệm vụ đổi hướng chuyển động của dây băng và phối hợp với tang chủ động để duy trì vòng tuần hoàn của băng.
• Động cơ giảm tốc và bộ truyền động: Cung cấp công suất cần thiết để hệ thống vận hành. Công suất động cơ của băng tải lòng máng không chỉ phụ thuộc vào chiều dài băng, mà còn liên quan đến năng suất vận chuyển, khối lượng vật liệu trên băng, độ dốc và điều kiện làm việc.
• Cơ cấu căng băng: Duy trì độ căng phù hợp cho dây băng, hạn chế hiện tượng trượt tại tang chủ động hoặc võng băng quá mức. Cấu hình cơ cấu căng của băng tải lòng máng được lựa chọn dựa trên chiều dài và yêu cầu vận hành của từng hệ thống.
• Phễu cấp liệu và phễu xả liệu: Phễu cấp liệu giúp đưa vật liệu lên băng theo hướng và lưu lượng phù hợp, trong khi phễu xả định hướng dòng vật liệu ra khỏi băng tại cuối tuyến hoặc chuyển tiếp sang thiết bị khác.

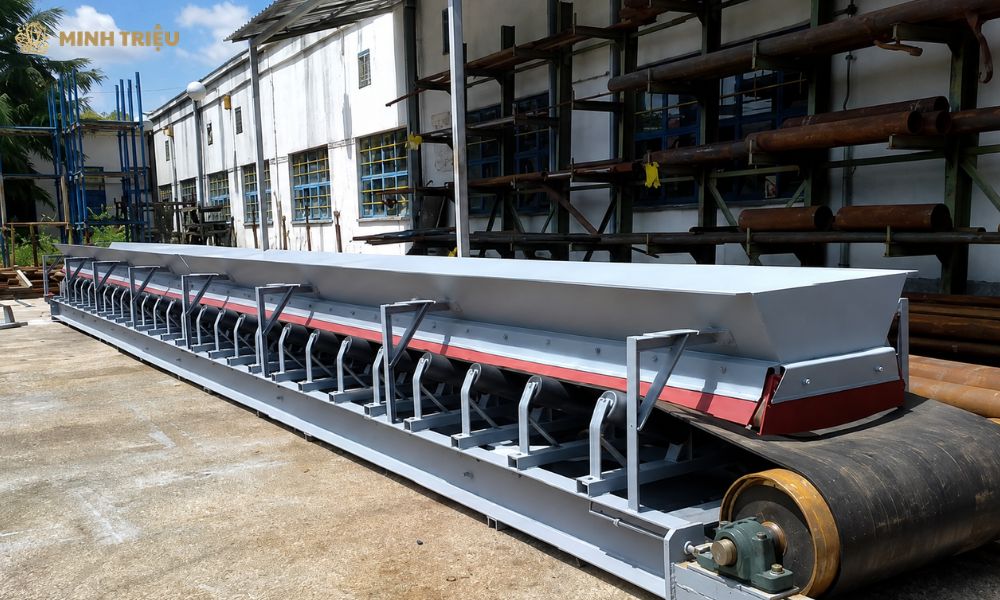

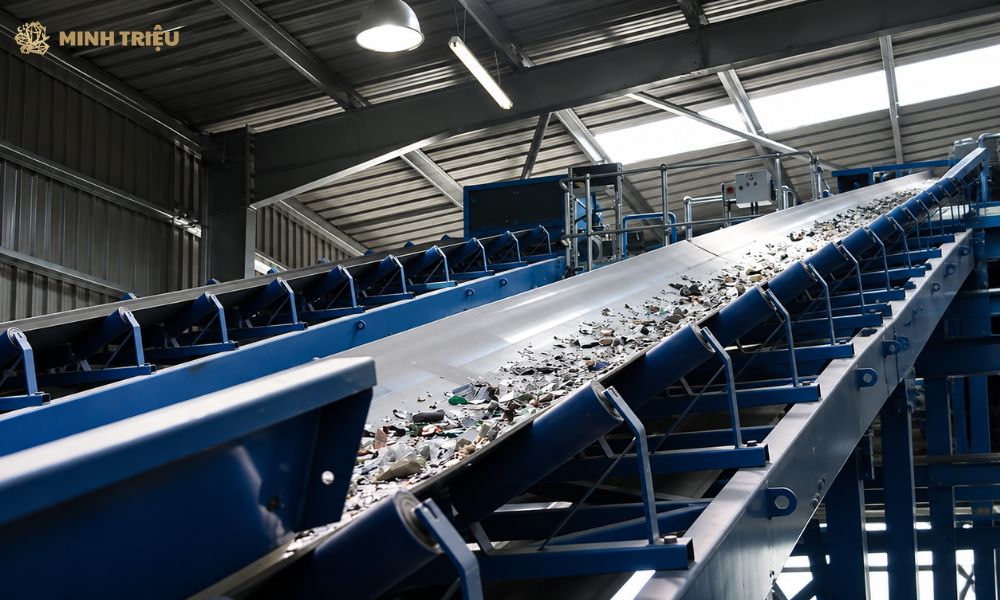

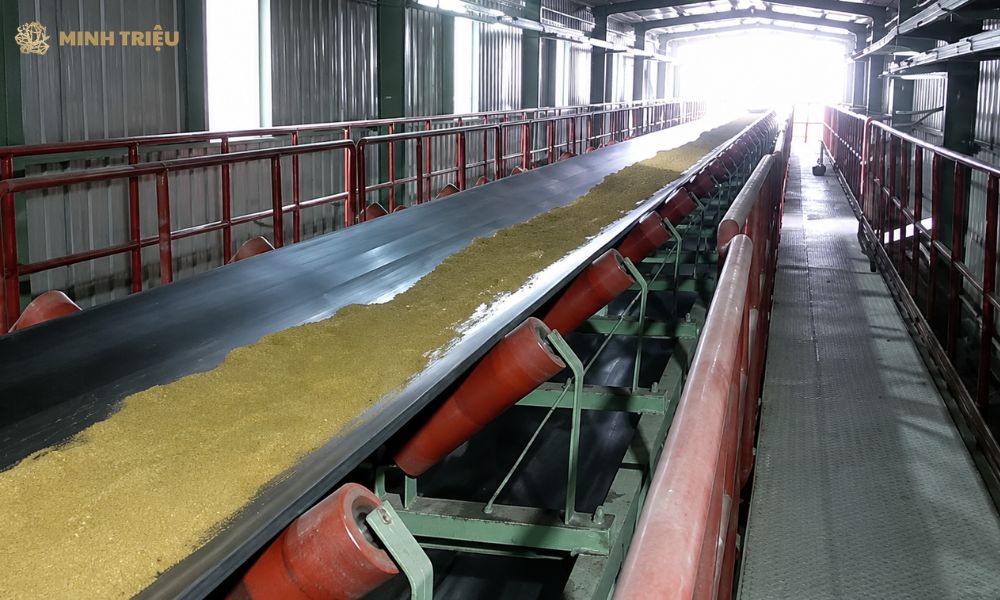

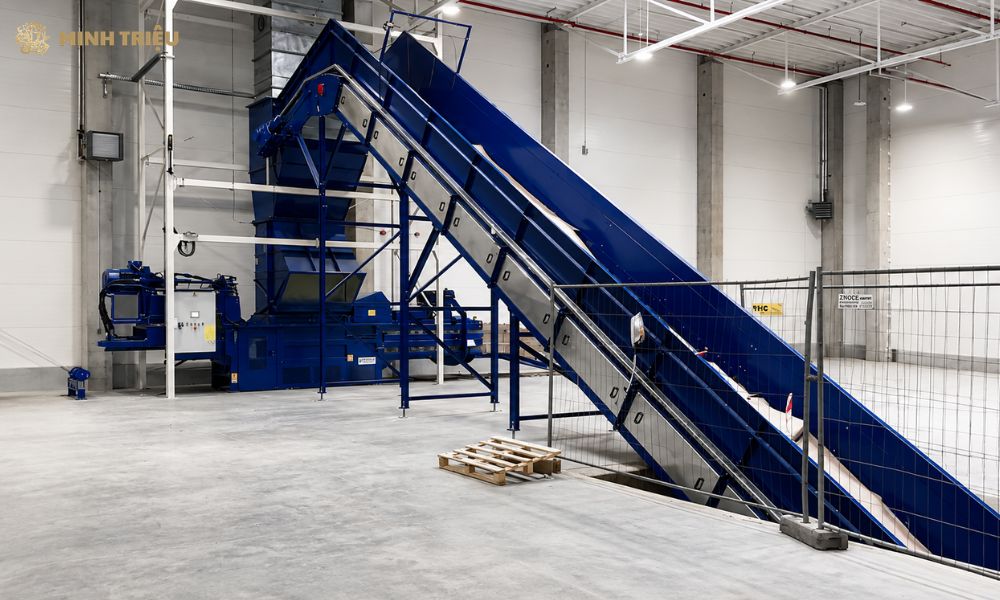

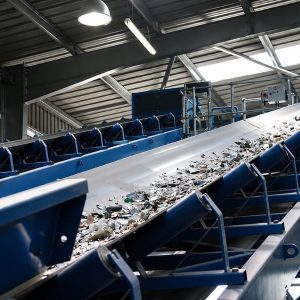

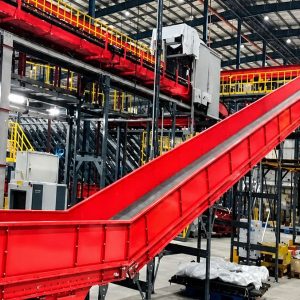

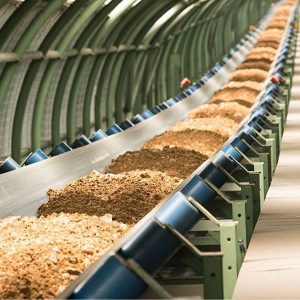

Băng tải lòng máng có mặt băng dạng lòng chứa

Nguyên lý hoạt động băng tải lòng máng

Nguyên lý hoạt động của băng tải lòng máng dựa trên chuyển động tuần hoàn của dây băng. Khi hệ thống được cấp điện, động cơ giảm tốc truyền mô-men xoắn đến tang chủ động, làm tang quay và kéo dây băng chuyển động trên hệ thống con lăn. Cụm con lăn đỡ được bố trí theo dạng lòng máng giúp mặt băng duy trì hình dạng lõm trong suốt tuyến vận chuyển, nhờ đó vật liệu được tập trung ở vùng giữa và hạn chế rơi ra ngoài khi băng chuyển động.

Vật liệu được đưa lên băng thông qua phễu cấp liệu hoặc thiết bị cấp liệu, sau đó được dây băng vận chuyển liên tục đến vị trí cần xả. Khi đi qua tang cuối, dây băng đổi hướng và vật liệu tách khỏi mặt băng nhờ chuyển động của băng, trọng lực và kết cấu xả liệu. Sau khi hoàn thành chu trình, dây băng tiếp tục quay trở lại vị trí cấp liệu để thực hiện chu kỳ vận chuyển tiếp theo.

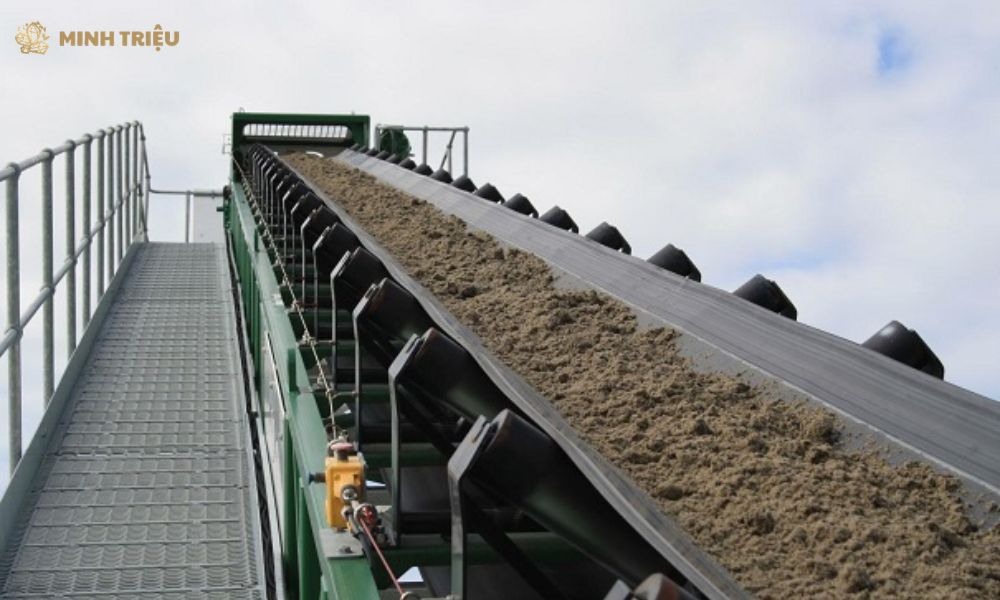

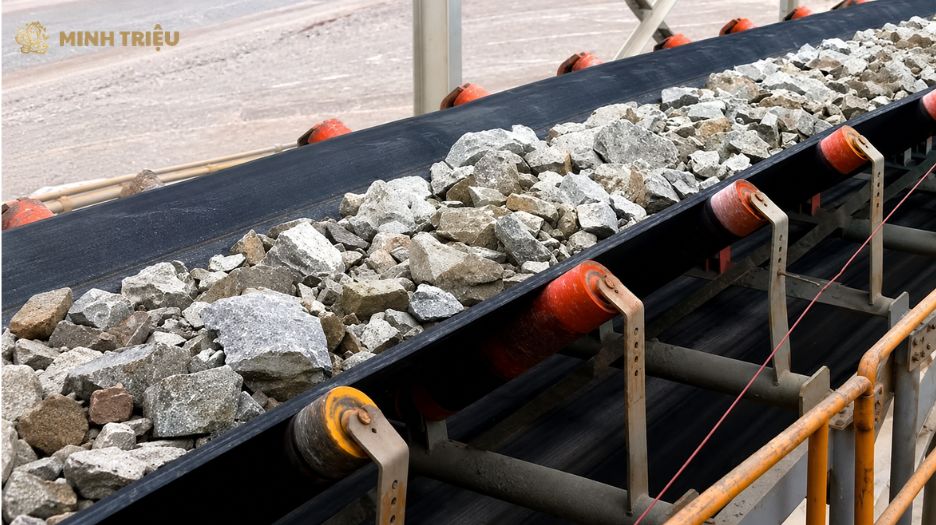

Nguyên lý hoạt động của băng tải lòng máng với dây băng chuyển động liên tục, đưa vật liệu từ điểm cấp liệu đến vị trí xả theo tuyến vận chuyển.

Những thông số kỹ thuật thường thấy của băng tải lòng máng

Các thông số của băng tải lòng máng không cố định, mà được thiết kế và điều chỉnh theo yêu cầu thực tế của từng hệ thống. Dưới đây là những thông số kỹ thuật thường thấy của loại băng tải này.

Thuộc tính kỹ thuật	Thông tin chi tiết
Chất liệu dây băng	Cao su, PVC, PU, thép
Chiều rộng băng tải	400mm – 1200mm
Góc tạo lòng máng	20° – 45° (phổ biến nhất là 30° – 35°)
Tốc độ dây băng	0.5m/s – 3.5m/ (điều chỉnh qua biến tần tùy đặc tính vật liệu).
Độ dày dây băng	5mm – 15mm
Khung băng tải	Thép, inox
Chiều cao máng	50mm – 200mm
Năng suất vận chuyển	Từ 10 – 500 tấn/h (hoặc thiết kế riêng theo công suất đầu vào của nhà máy).

Những giá trị nổi bật khi đầu tư băng tải lòng máng

Khi được lựa chọn đúng theo đặc tính vật liệu và công suất dây chuyền, băng tải lòng máng mang lại nhiều giá trị thiết thực:

• Vận chuyển vật liệu rời hiệu quả: Dạng lòng máng giúp vật liệu tập trung ở vùng giữa mặt băng, phù hợp với các loại hàng rời như than, đá, cát, xi măng, lúa, ngũ cốc hoặc nguyên liệu sản xuất. Nhờ đó, dòng vật liệu được duy trì ổn định trong suốt quá trình vận chuyển.
• Hạn chế rơi vãi vật liệu: Thành lòng máng tạo ra biên giữ tự nhiên cho vật liệu, đặc biệt hữu ích khi vận chuyển các loại hàng dạng hạt hoặc vật liệu có kích thước nhỏ.
• Duy trì năng suất vận chuyển liên tục: Băng tải có thể vận hành liên tục trong dây chuyền, thay thế nhiều công đoạn bốc xếp hoặc cấp liệu thủ công.
• Phù hợp với nhiều điều kiện bố trí: Kết cấu băng tải lòng máng có thể được thiết kế theo chiều dài, độ cao và hướng tuyến phù hợp với mặt bằng nhà máy.
• Tăng độ ổn định khi vận chuyển vật liệu: Hệ thống con lăn tạo lòng máng nâng đỡ dây băng theo biên dạng phù hợp, giúp vật liệu được giữ tương đối ổn định trong quá trình di chuyển.
• Giảm phụ thuộc vào nhân công bốc xếp: Khi được tích hợp vào dây chuyền, băng tải đảm nhiệm công đoạn vận chuyển vật liệu giữa các khu vực thay cho thao tác thủ công lặp lại.
• Có thể thiết kế theo yêu cầu thực tế: Không có một cấu hình băng tải lòng máng phù hợp cho mọi dây chuyền. Các thông số của băng tải có thể thay đổi tuỳ theo nhu cầu thực tế.

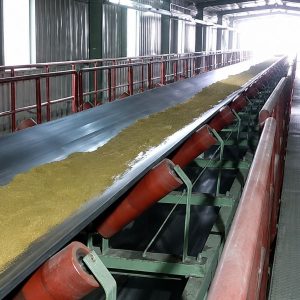

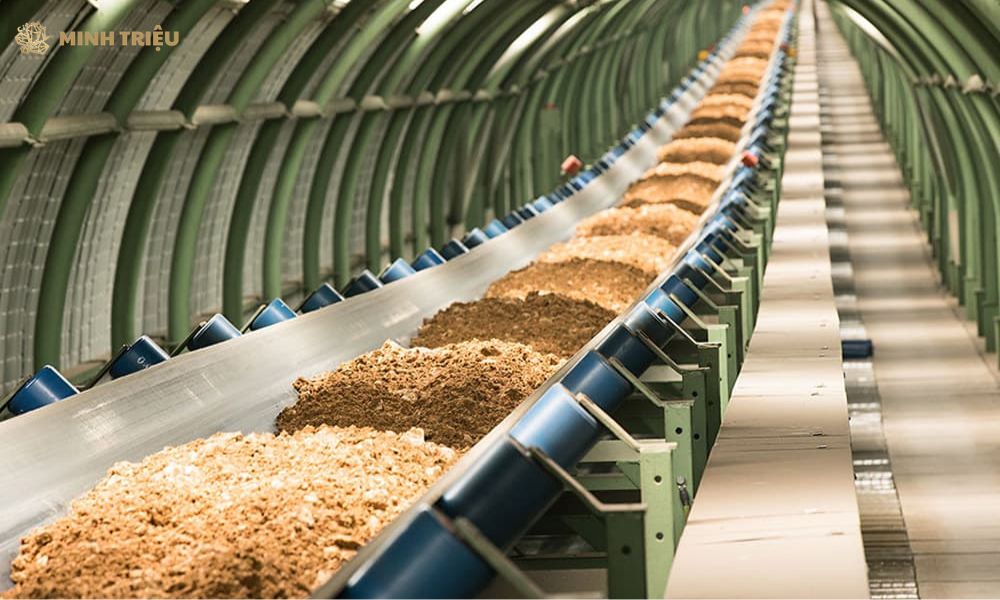

Băng tải lòng máng hỗ trợ vận chuyển nguyên vật liệu ổn định, hạn chế rơi vãi và duy trì dòng liệu liên tục.

Một số dòng băng tải lòng máng phổ biến trên thị trường

Tùy vào cách bố trí dây chuyền, vật liệu cần tải và điều kiện làm việc, thiết bị có thể được phân thành nhiều dòng khác nhau.

Phân loại theo tính di động

Dựa trên khả năng di chuyển trong quá trình sử dụng, băng tải lòng máng thường gồm hai dạng chính:

• Băng tải lòng máng cố định: Được lắp đặt cố định tại một vị trí trong dây chuyền, thường sử dụng cho các tuyến vận chuyển có hướng đi và điểm cấp liệu ổn định. Kết cấu chắc chắn, khả năng làm việc liên tục và phù hợp với hệ thống vận chuyển vật liệu quy mô lớn.
• Băng tải lòng máng di động: Được thiết kế trên khung có bánh xe hoặc cơ cấu hỗ trợ di chuyển, cho phép thay đổi vị trí làm việc khi cần. Dòng băng tải lòng máng này phù hợp với kho bãi, khu vực tập kết hoặc những công đoạn cần cấp liệu cho nhiều vị trí khác nhau.

Dựa vào tính di động, băng tải lòng máng được phân chia thành hai loại gồm băng tải lòng máng cố định và băng tải lòng máng di động.

Phân loại theo kết cấu bộ con lăn tạo máng

Số lượng và cách bố trí con lăn ảnh hưởng trực tiếp đến hình dạng lòng máng, khả năng đỡ dây băng và mức độ ổn định của vật liệu khi vận chuyển. Trong thực tế, các cấu hình con lăn được sử dụng tùy theo yêu cầu tải liệu:

• Băng tải lòng máng 2 con lăn: Sử dụng hai con lăn được bố trí tạo góc với nhau để hình thành tiết diện lòng máng. Kết cấu tương đối đơn giản, phù hợp với các tuyến có yêu cầu tạo máng vừa phải và tải vật liệu ở mức phù hợp với thiết kế.
• Băng tải lòng máng 3 con lăn: Đây là cấu hình phổ biến, gồm một con lăn giữa và hai con lăn hai bên tạo thành mặt đỡ dạng lòng máng. Cách bố trí 3 con lăn này giúp dây băng ôm vật liệu tốt, hạn chế rơi vãi và phù hợp với nhiều hệ thống vận chuyển vật liệu rời.
• Băng tải lòng máng 5 con lăn: Sử dụng cụm nhiều con lăn để tạo và duy trì tiết diện lòng máng rộng hơn. Cấu hình băng tải lòng máng 5 con lăn thường được cân nhắc cho các tuyến có tải trọng lớn hoặc cần tăng khả năng đỡ dây băng, nhưng yêu cầu kết cấu khung và lựa chọn con lăn phù hợp với tải thực tế.

Tùy cấu hình cụm con lăn, băng tải lòng máng có thể được thiết kế với nhiều dạng tạo máng khác nhau, phổ biến là 2 con lăn, 3 con lăn và 5 con lăn.

Phân loại theo góc đặt băng tải

Góc bố trí tuyến vận chuyển quyết định cách vật liệu được đưa từ điểm cấp liệu đến điểm nhận liệu. Theo tiêu chí này, băng tải lòng máng có thể được bố trí theo phương ngang hoặc nghiêng:

• Băng tải lòng máng ngang: Có tuyến vận chuyển gần như nằm ngang, phù hợp khi điểm cấp liệu và điểm xả liệu có cao độ tương đương hoặc chênh lệch không đáng kể. Băng tải lòng máng ngang thường được sử dụng để vận chuyển vật liệu theo phương ngang trong nhà máy, kho chứa hoặc khu vực sản xuất.

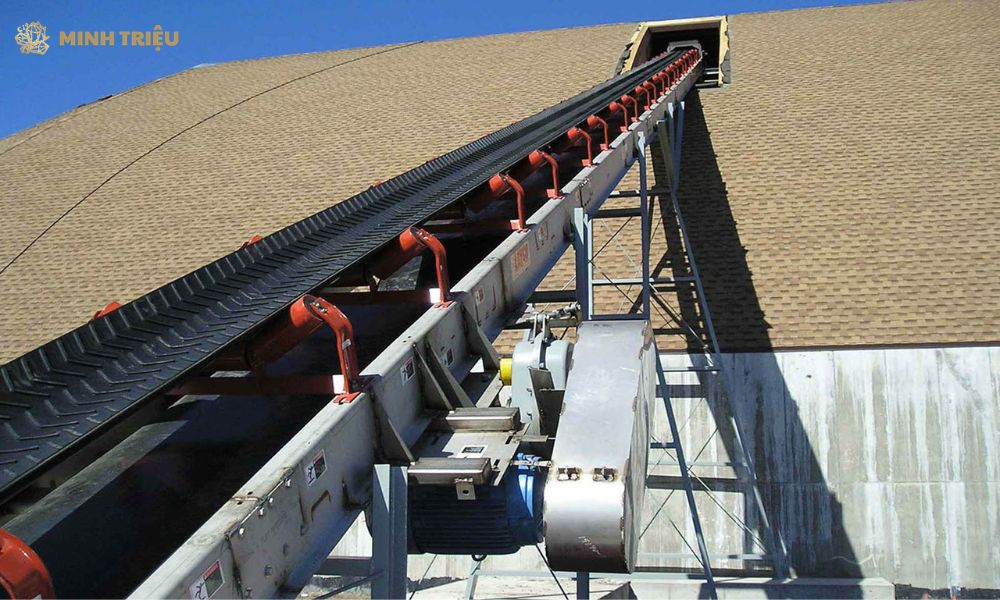

• Băng tải lòng máng nghiêng: Được bố trí với độ dốc nhất định nhằm đưa vật liệu lên cao hoặc xuống thấp giữa các công đoạn. Khi thiết kế cần xem xét loại vật liệu, góc nghiêng, hệ số ma sát giữa vật liệu và dây băng cũng như nguy cơ trượt ngược để lựa chọn loại băng và giải pháp vận chuyển phù hợp.

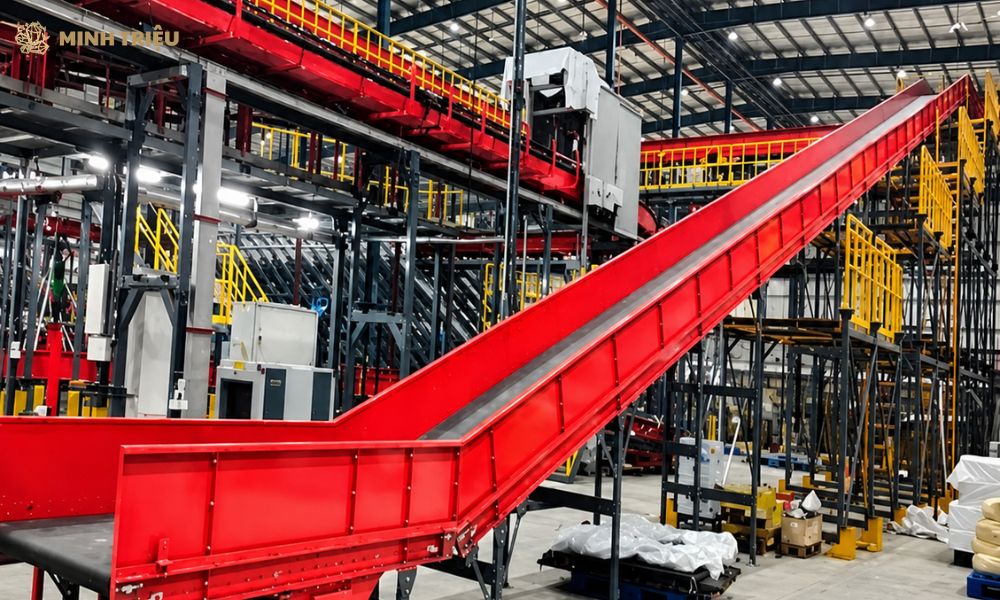

Theo góc đặt, băng tải lòng máng có thể được bố trí theo phương ngang, nghiêng để phù hợp với cao độ và hướng vận chuyển vật liệu.

Phân loại theo loại dây băng

Dây băng là bộ phận trực tiếp tiếp xúc và vận chuyển vật liệu nên việc lựa chọn bề mặt băng cần dựa trên đặc tính của sản phẩm, độ dốc tuyến và điều kiện làm việc:

• Băng tải lòng máng dây trơn: Sử dụng dây băng có bề mặt tương đối phẳng, không tạo gân nổi lớn trên bề mặt. Loại băng tải lòng máng dây trơn thích hợp với tuyến vận chuyển ngang hoặc những ứng dụng mà vật liệu không có yêu cầu cao về khả năng chống trượt.
• Băng tải lòng máng dây gai: Sử dụng dây băng có bề mặt tạo gai, gân hoặc cấu trúc tăng ma sát nhằm cải thiện khả năng bám giữ vật liệu. Băng tải lòng máng dây gai phù hợp hơn với các tuyến có độ nghiêng hoặc vật liệu dễ trượt trong quá trình vận chuyển.

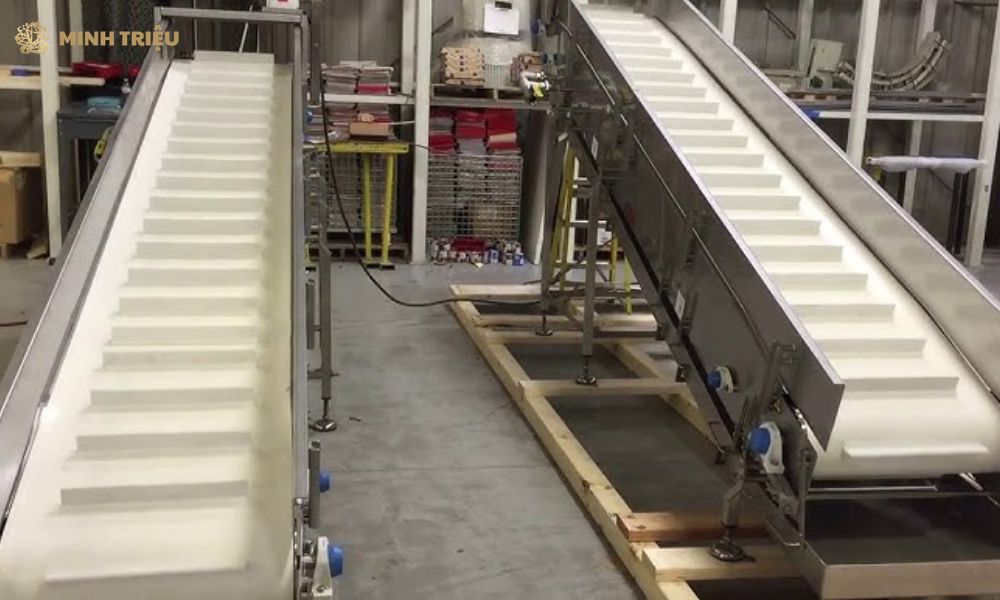

Băng tải lòng máng chia theo vật liệu gồm hai nhóm là dây trơn và dây gai

Phân loại theo đặc tính làm việc của dây băng

Ngoài hình dạng và kết cấu, dây băng còn được phân loại dựa theo môi trường làm việc và tính chất của vật liệu cần vận chuyển:

• Băng tải lòng máng thông thường: Sử dụng dây băng có đặc tính phù hợp với điều kiện vận chuyển vật liệu thông thường, không yêu cầu khả năng chịu nhiệt, chống dầu hoặc chống cháy đặc biệt.
• Băng tải lòng máng chịu nhiệt: Sử dụng dây băng có khả năng làm việc trong môi trường nhiệt độ cao, bao gồm vật liệu hoặc môi trường vận hành có nhiệt độ cao. Mức chịu nhiệt cần được xác định theo nhiệt độ thực tế và thời gian tiếp xúc với nguồn nhiệt.
• Băng tải lòng máng chống cháy: Sử dụng dây băng có đặc tính hạn chế cháy lan, phù hợp với những môi trường mà yêu cầu an toàn cháy nổ được đặt lên cao. Khi lựa chọn băng tải lòng máng chống cháy cần căn cứ vào điều kiện làm việc, vật liệu vận chuyển và yêu cầu an toàn của từng nhà máy để nâng cao hiệu quả sử dụng.
• Băng tải lòng máng chống dầu: Sử dụng dây băng có khả năng chống lại tác động của dầu và các chất có tính dầu trong quá trình vận hành. Việc lựa chọn cấp độ chống dầu cần dựa trên loại dầu và mức độ tiếp xúc thực tế.

Tùy môi trường và điều kiện vận hành, băng tải lòng máng có thể sử dụng các loại dây băng với đặc tính chuyên dụng

Ứng dụng thực tế của băng tải lòng máng

Băng tải lòng máng được ứng dụng rộng rãi trong nhiều lĩnh vực, cụ thể như sau:

• Khai thác khoáng sản: Băng tải lòng máng được sử dụng để vận chuyển than, quặng, đá, cát và các loại khoáng sản từ khu vực khai thác đến công đoạn nghiền, sàng, tập kết hoặc kho chứa.
• Sản xuất xi măng và vật liệu xây dựng: Thiết bị phù hợp để vận chuyển đá vôi, thạch cao, cát, sỏi và các nguyên liệu dạng rời giữa các công đoạn trong nhà máy.
• Nông nghiệp và chế biến nông sản: Băng tải lòng máng được dùng để vận chuyển lúa, ngô, đậu, cám, thức ăn chăn nuôi và nhiều loại nông sản dạng hạt.
• Sản xuất thức ăn chăn nuôi: Trong các nhà máy sản xuất cám và thức ăn gia súc, băng tải đảm nhiệm việc vận chuyển nguyên liệu như ngũ cốc, cám, bột và các loại nguyên liệu phối trộn giữa các khu vực.
• Ngành sản xuất và xử lý vật liệu rời: Thiết bị có thể đảm nhiệm việc vận chuyển nguyên liệu giữa các công đoạn nghiền, sàng, phối trộn, cấp liệu và lưu trữ.
• Nhà máy xử lý và tái chế: Băng tải lòng máng được ứng dụng để vận chuyển các loại vật liệu rời sau quá trình phân loại hoặc nghiền như phế liệu vụn, vật liệu tái chế và các thành phần có kích thước tương đối đồng đều.

Băng tải lòng máng được ứng dụng nhiều trong dây chuyền vận chuyển của nhiều ngành khác nhau

Báo giá băng tải lòng máng tại Minh Triệu

Mức giá thực tế của băng tải lòng máng phụ thuộc vào nhiều yếu tố như chiều dài, chiều rộng dây băng, tải trọng và năng suất vận chuyển, loại dây băng, kết cấu khung, hệ thống con lăn, công suất động cơ – hộp giảm tốc, góc nghiêng, điều kiện môi trường và các yêu cầu tích hợp điều khiển. Với những hệ thống thiết kế riêng, chi phí còn phụ thuộc vào mức độ tùy chỉnh và phạm vi cung cấp như gia công thiết bị, vận chuyển, lắp đặt hoặc tích hợp các hạng mục phụ trợ.

Vì vậy, không có đơn giá cố định cho mọi hệ thống băng tải lòng máng. Dựa trên nhu cầu và điều kiện thực tế của khách hàng, Minh Triệu sẽ tư vấn cấu hình, tính toán thiết bị và đưa ra mức giá phù hợp với từng yêu cầu cụ thể.

Minh Triệu – Giải pháp thiết kế – gia công băng tải lòng máng theo yêu cầu

Minh Triệu cung cấp giải pháp thiết kế và gia công băng tải lòng máng riêng cho từng doanh nghiệp. Từ yêu cầu ban đầu, đội ngũ kỹ thuật có thể xây dựng phương án kết cấu, lựa chọn linh kiện và cấu hình truyền động phù hợp trước khi tiến hành chế tạo.

Ưu thế khi đặt gia công băng tải lòng máng tại Minh Triệu:

• Minh Triệu có đội ngũ kỹ sư giỏi chuyên môn, trực tiếp lên bản vẽ thiết kế dựa trên yêu cầu và điều kiện sản xuất thực tế của khách hàng, cũng như đội ngũ kỹ thuật viên tay nghề cao, gia công băng tải lòng máng đúng theo bản vẽ đã duyệt.
• Chúng tôi có nhà xưởng rộng 6600m2, kết hợp với hệ thống thiết bị, máy móc hiện đại, sẵn sàng đáp ứng tốt mọi quy mô đơn hàng từ doanh nghiệp.
• Dịch vụ CSKH tận tâm, sẵn sàng hỗ trợ khách hàng trước – trong – sau khi bàn giao sản phẩm.
