Minh Triệu cung cấp giải pháp thiết kế và gia công băng tải chữ Z theo kích thước, tải trọng cũng như điều kiện vận hành thực tế của từng nhà máy. Thiết bị hỗ trợ đưa sản phẩm từ vị trí thấp lên cao hoặc theo chiều ngược lại, giúp kết nối các công đoạn sản xuất, tiết kiệm mặt bằng và giảm công việc vận chuyển thủ công.

Băng tải chữ Z là gì? Cấu tạo và nguyên lý hoạt động

Băng tải chữ Z, còn được gọi là băng tải nghiêng chữ Z hoặc băng tải Z-incline, là thiết bị vận chuyển có kết cấu gồm đoạn ngang thấp, đoạn nghiêng và đoạn ngang cao, tạo thành hình dáng gần giống chữ z. Thiết bị được dùng để đưa hàng hóa giữa các vị trí có độ cao khác nhau.

Nhờ thiết kế gấp khúc, băng tải chữ Z giúp tiết kiệm diện tích và kết nối thuận tiện các công đoạn sản xuất. Dây băng có thể lắp thêm gân hoặc tai bèo để hạn chế sản phẩm trượt, rơi trong quá trình vận chuyển.

Cấu tạo của băng tải chữ Z

Cấu hình cụ thể có thể thay đổi theo sản phẩm cần tải, chiều cao nâng và môi trường làm việc. Một hệ thống cơ bản thường gồm các bộ phận sau:

Khung băng tải: Là bộ phận chịu lực và nâng đỡ toàn bộ hệ thống. Khung thường được chế tạo từ nhôm định hình, thép sơn tĩnh điện hoặc inox; vật liệu được lựa chọn dựa trên tải trọng, yêu cầu vệ sinh và điều kiện nhà xưởng.
Dây băng tải: Trực tiếp tiếp xúc và đưa sản phẩm di chuyển. Dây PVC, PU hoặc cao su được lựa chọn theo trọng lượng, hình dạng, nhiệt độ và tính chất của hàng hóa.
Gân ngang và tai bèo: Gân ngang giúp giữ sản phẩm khi đi qua đoạn nghiêng, trong khi tai bèo ở hai bên hạn chế vật liệu rơi khỏi mép băng. Kích thước và khoảng cách gân được tính toán theo loại hàng và năng suất yêu cầu.
Động cơ giảm tốc: Cung cấp lực kéo cho hệ thống. Công suất động cơ được xác định dựa trên chiều dài băng tải, tổng tải trọng, vận tốc, góc nghiêng và tần suất vận hành.
Tang chủ động và tang bị động: Tang chủ động nhận mô-men từ động cơ để kéo dây băng; tang bị động hỗ trợ đổi hướng, căng băng và duy trì hành trình chuyển động.
Con lăn hoặc tấm đỡ: Nâng đỡ dây băng và hàng hóa, giúp mặt băng vận hành ổn định trên cả đoạn ngang lẫn đoạn nghiêng.
Cơ cấu chuyển tiếp: Được bố trí tại vị trí gấp khúc giữa đoạn ngang và đoạn nghiêng. Bộ phận này giúp dây băng đổi hướng êm, giảm rung và hạn chế ảnh hưởng đến sản phẩm.
Chân đỡ và bánh xe: Chân đỡ bảo đảm độ vững cho thiết bị. Hệ thống có thể dùng chân tăng chỉnh để cân bằng trên nền xưởng hoặc lắp bánh xe khóa hãm nếu cần di chuyển.
Phễu nạp và máng xả: Hỗ trợ đưa nguyên liệu vào đúng vùng tiếp nhận và dẫn sản phẩm đến công đoạn tiếp theo. Đây là hạng mục tùy chọn, phụ thuộc vào cách băng tải liên kết với dây chuyền.
Tủ điện điều khiển: Chứa thiết bị đóng cắt, bảo vệ và điều khiển. Tủ có thể tích hợp biến tần, nút dừng khẩn cấp, cảm biến hoặc kết nối với máy khác để đồng bộ hoạt động.

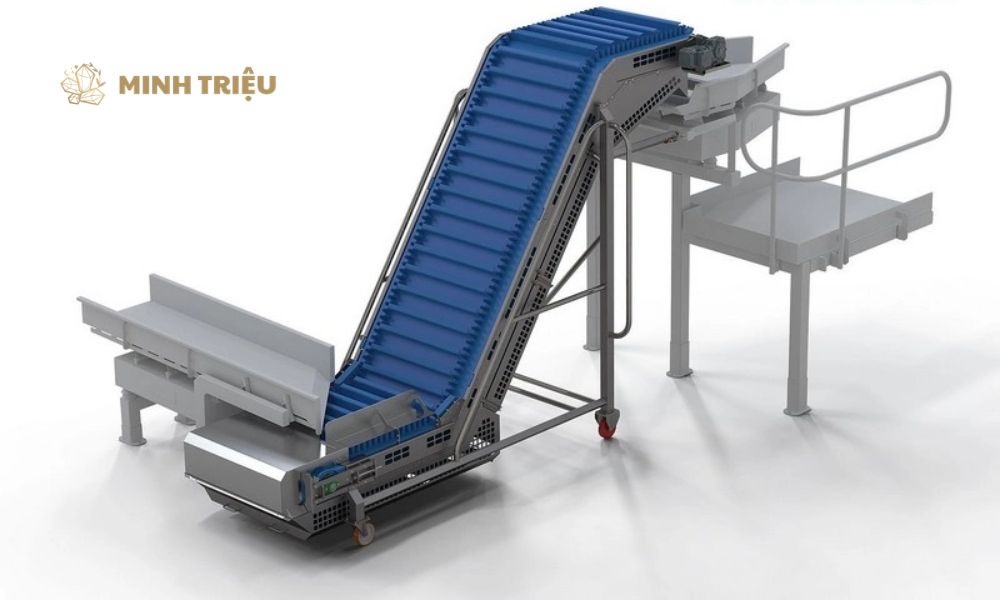

băng tải chữ z

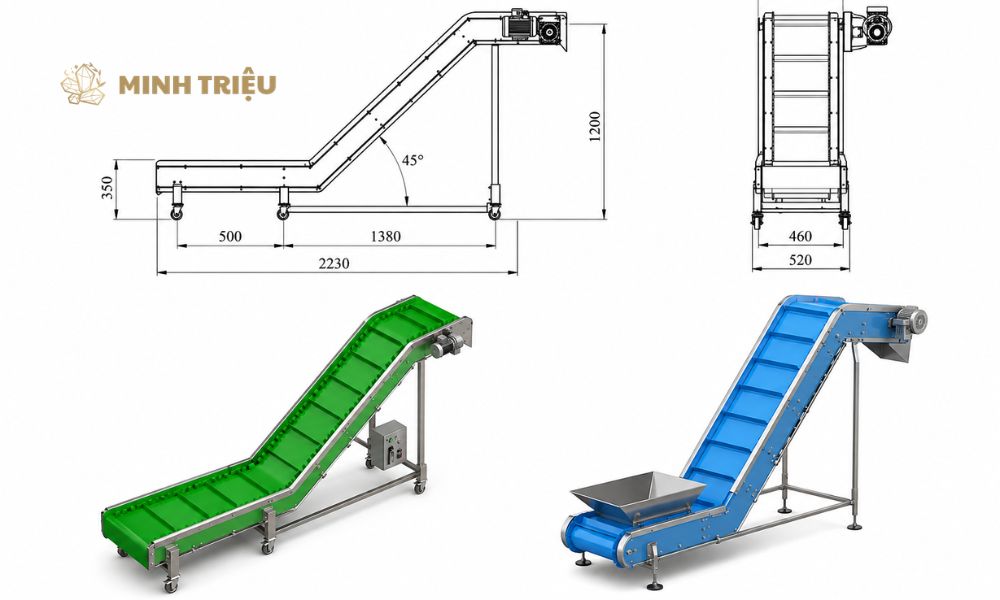

Các bộ phận cơ bản của băng tải chữ Z sử dụng dây belt có gân chống trượt.

Nguyên lý hoạt động của băng tải chữ Z

Khi hệ thống được khởi động, động cơ giảm tốc truyền chuyển động đến tang chủ động. Ma sát giữa tang và dây belt làm mặt băng chuyển động liên tục theo hành trình đã thiết kế. Sản phẩm được tiếp nhận tại đoạn nằm ngang thấp, sau đó đi qua đoạn nghiêng để nâng lên độ cao cần thiết và được đưa ra tại đoạn nằm ngang phía trên.

Tại phần nghiêng, gân ngang, mặt băng nhám hoặc tai bèo giúp giữ hàng ổn định, hạn chế trượt ngược và rơi khỏi mép băng. Tốc độ có thể được điều chỉnh bằng biến tần để phù hợp với năng suất của công đoạn trước và sau. Khi tích hợp cảm biến, băng tải còn có thể dừng, chạy hoặc cấp liệu theo tín hiệu của toàn dây chuyền.

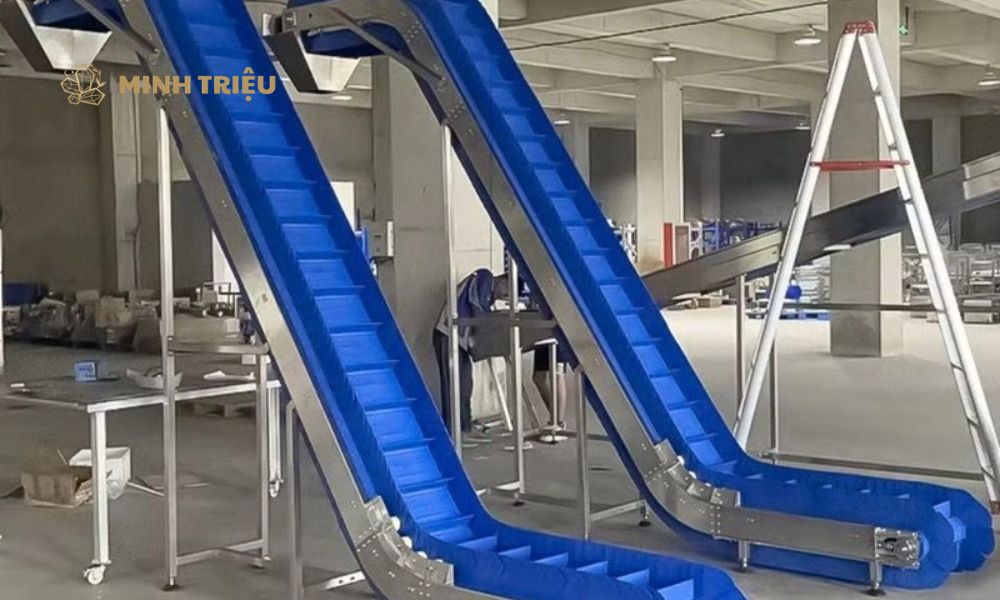

băng tải chữ z

Băng tải chữ Z đưa sản phẩm qua ba giai đoạn: tiếp nhận, nâng theo phương nghiêng và chuyển sang công đoạn tiếp theo

Thông số kỹ thuật thường thấy của băng tải chữ Z

Băng tải chữ Z thường được thiết kế riêng thay vì sản xuất theo một bộ thông số cố định. Bảng dưới đây chỉ mang tính tham khảo; kích thước và cấu hình cuối cùng cần được tính theo sản phẩm, công suất và mặt bằng lắp đặt.

Hạng mục	Thông số tham khảo	Khả năng tuỳ chỉnh
Chiều dài tổng thể	Khoảng 1.000–15.000 mm	Theo khoảng cách giữa các công đoạn
Chiều rộng mặt băng	Khoảng 300–1.200 mm	Theo kích thước và cách bố trí sản phẩm
Chiều cao nâng	Khoảng 500–6.000 mm	Theo cao độ đầu vào và đầu ra
Góc nghiêng	Thường từ 15–20°	Có thể lên đến 60° khi bổ sung gân, tai bèo hoặc giải pháp giữ hàng phù hợp
Tốc độ vận chuyển	Khoảng 3–45 m/phút	Điều chỉnh bằng biến tần
Tải trọng	Khoảng 10–100 kg/m	Phụ thuộc kết cấu khung, dây băng và động cơ
Vật liệu khung	Nhôm định hình, thép sơn tĩnh điện, inox	Chọn theo tải trọng và môi trường sử dụng
Kiểu dạng bề mặt	Trơn, nhám, gân ngang, tai bèo	Thiết kế theo góc nghiêng và loại sản phẩm
Công suất động cơ	Khoảng 0,4–5,5 kW	Tính theo tải trọng, chiều dài và tốc độ
Nguồn điện	220V hoặc 380V	Tùy cấu hình động cơ và nguồn điện tại nhà máy
Điều khiển	Nút nhấn, biến tần, cảm biến, PLC	Có thể tích hợp vào hệ thống tự động hóa

Những ưu điểm nổi trội của băng tải chữ Z

Nhờ kết hợp vận chuyển ngang và nghiêng trong cùng một hệ thống, băng tải dạng Z mang lại nhiều lợi ích cho dây chuyền sản xuất:

Tối ưu diện tích nhà xưởng: Thiết bị tận dụng không gian theo chiều cao, phù hợp với vị trí cần thay đổi cao độ nhưng không có nhiều diện tích để bố trí băng tải nghiêng dài.
Kết nối nhiều công đoạn: Hai đoạn ngang giúp việc tiếp nhận và bàn giao sản phẩm thuận tiện hơn. Băng tải có thể liên kết với máy đóng gói, máy phân loại, bàn thao tác, thùng chứa hoặc một hệ thống vận chuyển khác.
Hạn chế trượt và rơi hàng: Gân ngang, bề mặt nhám và tai bèo có thể được lựa chọn theo đặc tính sản phẩm, giúp hàng di chuyển ổn định hơn trên đoạn dốc.
Giảm công việc vận chuyển thủ công: Hệ thống hỗ trợ đưa hàng lên cao liên tục, qua đó giảm thao tác bê nâng, tiết kiệm nhân lực và hạn chế nguy cơ mất an toàn trong quá trình vận chuyển.
Duy trì năng suất ổn định: Tốc độ vận chuyển có thể điều chỉnh và đồng bộ với thiết bị khác, giúp hạn chế tình trạng cấp hàng quá nhanh, quá chậm hoặc ngắt quãng.
Linh hoạt theo từng dây chuyền: Kích thước, vật liệu, góc nghiêng, chiều cao nâng, loại dây băng và phương thức điều khiển đều có thể thiết kế theo yêu cầu thực tế.
Dễ tích hợp tự động hóa: Thiết bị có thể kết nối cảm biến, biến tần, PLC và các cơ cấu phân luồng nhằm phối hợp với quy trình sản xuất tự động.
Thuận tiện vệ sinh và bảo trì: Khi được thiết kế đúng ngay từ đầu, các vị trí tăng chỉnh, che chắn và cụm truyền động có thể tiếp cận thuận lợi, hỗ trợ kiểm tra hoặc thay thế linh kiện.

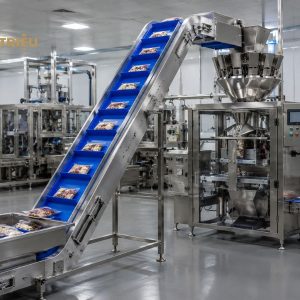

băng tải chữ z

Thiết kế chữ Z giúp thay đổi cao độ vận chuyển và tận dụng hiệu quả diện tích nhà xưởng

Các loại băng tải chữ Z phổ biến hiện nay

Băng tải chữ Z có thể được phân loại theo vật liệu khung, vật liệu dây băng hoặc khả năng di chuyển. Việc lựa chọn cần dựa trên tải trọng, môi trường làm việc, sản phẩm cần vận chuyển và yêu cầu vệ sinh.

Phân loại theo vật liệu khung

Vật liệu khung ảnh hưởng trực tiếp đến khả năng chịu lực, độ bền, trọng lượng thiết bị và chi phí đầu tư.

Băng tải chữ Z khung nhôm định hình: Có kết cấu gọn, bề mặt sạch và dễ lắp thêm cảm biến, thanh dẫn hướng hoặc các phụ kiện khác. Loại này thường phù hợp với tải nhẹ đến trung bình, ngành điện tử, lắp ráp và dây chuyền cần thay đổi cấu hình.
Băng tải chữ Z khung thép sơn tĩnh điện: Có độ cứng vững tốt và chi phí hợp lý, phù hợp với nhiều nhà xưởng công nghiệp thông thường. Lớp sơn giúp bảo vệ bề mặt, tuy nhiên cần lựa chọn quy trình xử lý phù hợp nếu thiết bị làm việc trong môi trường ẩm hoặc có hóa chất.
Băng tải chữ Z khung inox: Có khả năng chống ăn mòn, dễ làm sạch và phù hợp với môi trường ẩm, thực phẩm hoặc nơi yêu cầu vệ sinh cao. Inox 201, 304 hoặc loại phù hợp khác được lựa chọn theo môi trường và ngân sách của dự án.

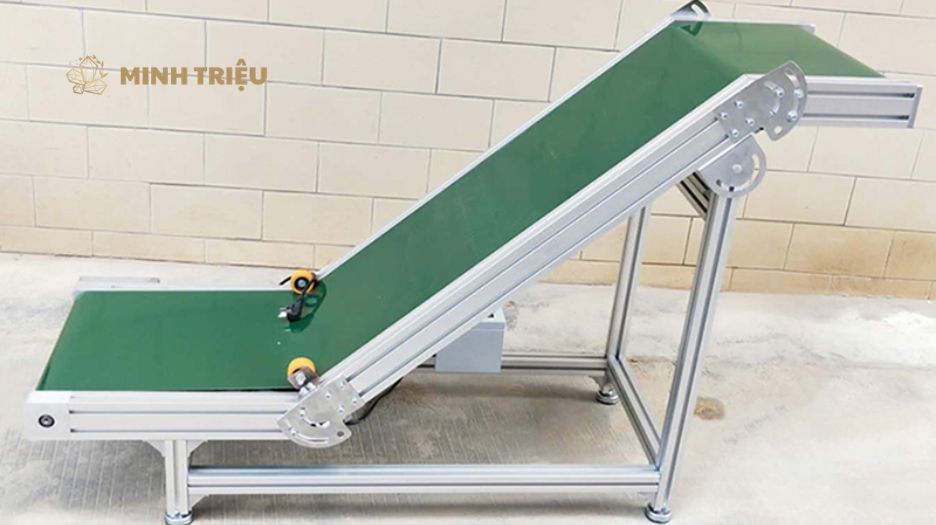

băng tải chữ z

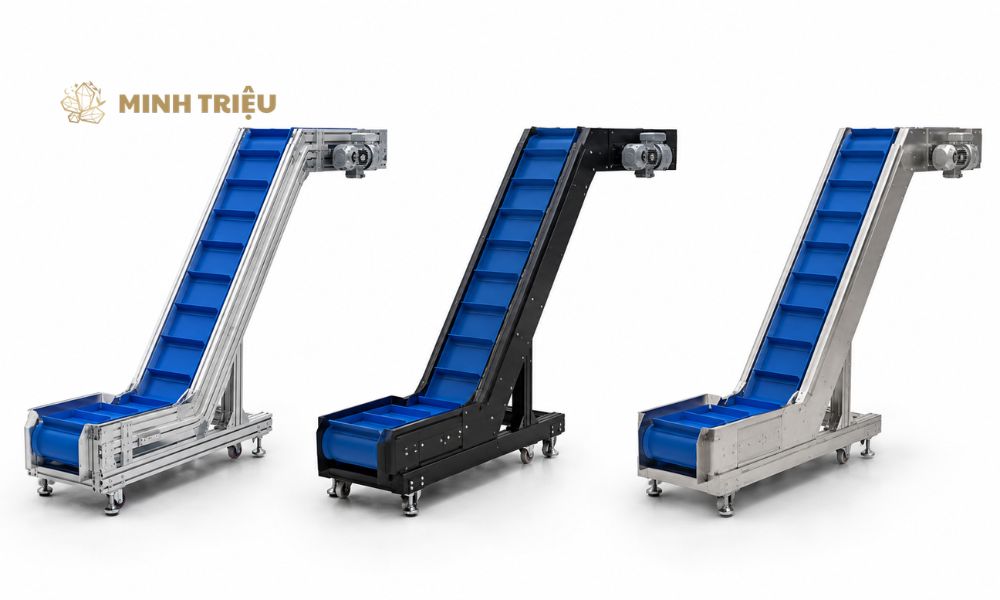

Vật liệu khung băng tải chữ Z được lựa chọn theo tải trọng và điều kiện vận hành

Phân loại theo vật liệu dây băng

Dây băng cần bảo đảm đủ độ bám, khả năng chịu tải và tương thích với nhiệt độ, độ ẩm cũng như tính chất của sản phẩm.

Băng tải chữ Z dây PVC: Là lựa chọn phổ biến trong công nghiệp nhẹ, kho vận và đóng gói. Dây có nhiều dạng bề mặt, màu sắc và độ dày; có thể gắn gân T hoặc tai bèo để vận chuyển nghiêng.
Băng tải chữ Z dây PU: Có bề mặt dễ vệ sinh và thường được cân nhắc trong ngành thực phẩm, dược phẩm hoặc các dây chuyền có yêu cầu vệ sinh. Cần lựa chọn đúng chủng loại PU và hồ sơ vật liệu theo tiêu chuẩn áp dụng của nhà máy.
Băng tải chữ Z dây cao su: Có độ bám và khả năng chịu mài mòn tốt, phù hợp với sản phẩm nặng hơn hoặc môi trường công nghiệp có điều kiện vận hành khắt khe. Trọng lượng dây và công suất truyền động cần được tính toán tương ứng.

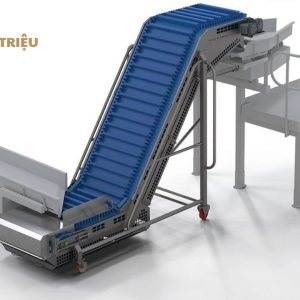

băng tải chữ z

Lựa chọn dây băng phù hợp giúp tăng độ bám và hạn chế rơi hàng trên đoạn nghiêng

Phân loại theo tính năng

Khả năng cố định hoặc di chuyển được lựa chọn theo cách tổ chức sản xuất và tần suất thay đổi vị trí thiết bị.

Băng tải chữ Z cố định: Được lắp tại một vị trí xác định và liên kết ổn định với các máy trong dây chuyền. Thiết kế này phù hợp với hệ thống vận hành lâu dài, tải trọng lớn hoặc yêu cầu căn chỉnh chính xác.
Băng tải chữ Z có bánh xe di động: Được trang bị bánh xe chịu tải kèm khóa hãm, thuận tiện di chuyển giữa các khu vực. Thiết bị phù hợp với dây chuyền linh hoạt, nhưng vẫn cần khóa bánh và cân chỉnh chắc chắn trước khi vận hành.

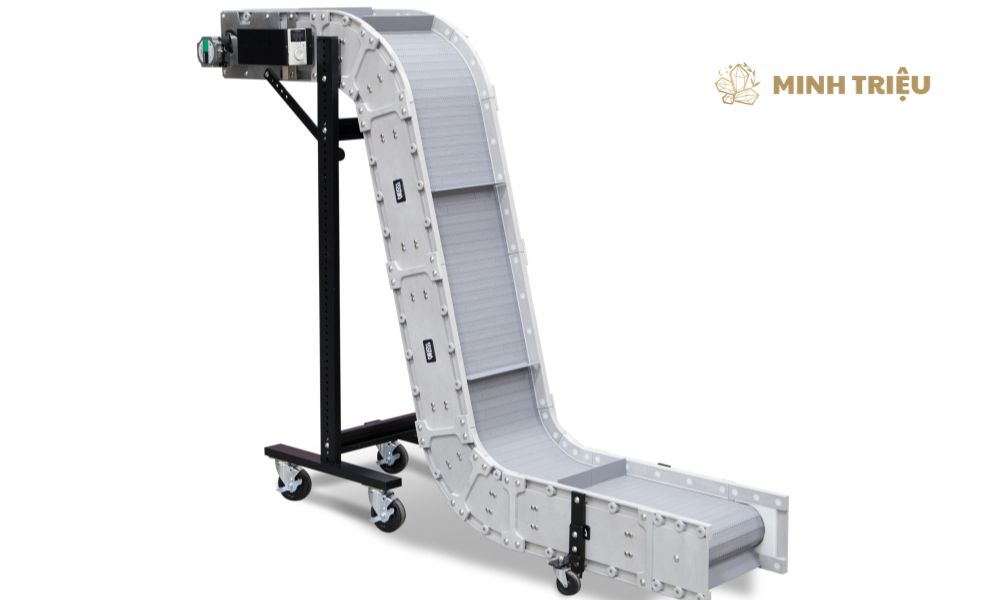

băng tải chữ z

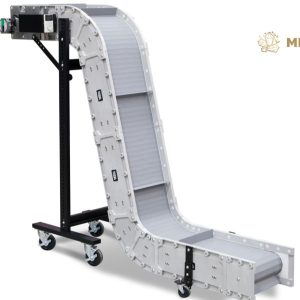

Băng tải chữ z có bánh xe giúp di chuyển dễ dàng từ xưởng này sang xưởng khác

Các ứng dụng của băng tải chữ Z

Băng tải dạng Z được sử dụng trong nhiều ngành cần đưa sản phẩm qua các cao độ khác nhau hoặc cấp hàng cho thiết bị ở vị trí cao:

Ngành thực phẩm và đồ uống: Vận chuyển bánh kẹo, rau củ, thực phẩm đóng gói, chai hoặc hộp giữa khu vực sơ chế, đóng gói và lưu kho. Cấu hình cần ưu tiên vật liệu phù hợp với yêu cầu vệ sinh của dây chuyền.
Ngành nông sản: Đưa hạt, củ quả, bao nhỏ hoặc sản phẩm sau sơ chế lên công đoạn phân loại và đóng gói. Với nguyên liệu rời kích thước nhỏ, cần đánh giá băng tải tai bèo hoặc gầu tải để chọn đúng thiết bị.
Ngành nhựa: Cấp hạt nhựa, chi tiết nhựa hoặc sản phẩm sau ép đến máy chứa, bàn kiểm tra hay công đoạn đóng gói. Loại dây băng được chọn theo nhiệt độ và hình dạng sản phẩm.
Ngành điện tử và lắp ráp: Vận chuyển linh kiện, khay, hộp sản phẩm giữa các bàn thao tác hoặc máy tự động. Hệ thống có thể bổ sung tính năng chống tĩnh điện khi quy trình yêu cầu.
Ngành cơ khí: Đưa bu lông, ốc vít, chi tiết gia công hoặc phôi nhỏ đến khu vực kiểm tra, phân loại và đóng thùng. Cần tính đúng tải trọng và khả năng chống dầu, chống mài mòn của dây băng.
Ngành dược phẩm và hóa mỹ phẩm: Kết nối các công đoạn sản xuất, vận chuyển chai, lọ, hộp hoặc túi thành phẩm. Vật liệu tiếp xúc và kết cấu thiết bị phải đáp ứng quy định áp dụng tại cơ sở.
Dây chuyền đóng gói: Đưa túi hoặc hộp từ máy đóng gói lên máy kiểm tra, máy dán thùng hay khu vực gom hàng, giúp quá trình vận chuyển diễn ra liên tục.
Kho vận và logistics: Chuyển kiện hàng giữa các mặt sàn, khu phân loại và vị trí tập kết trong phạm vi phù hợp với tải trọng thiết kế.

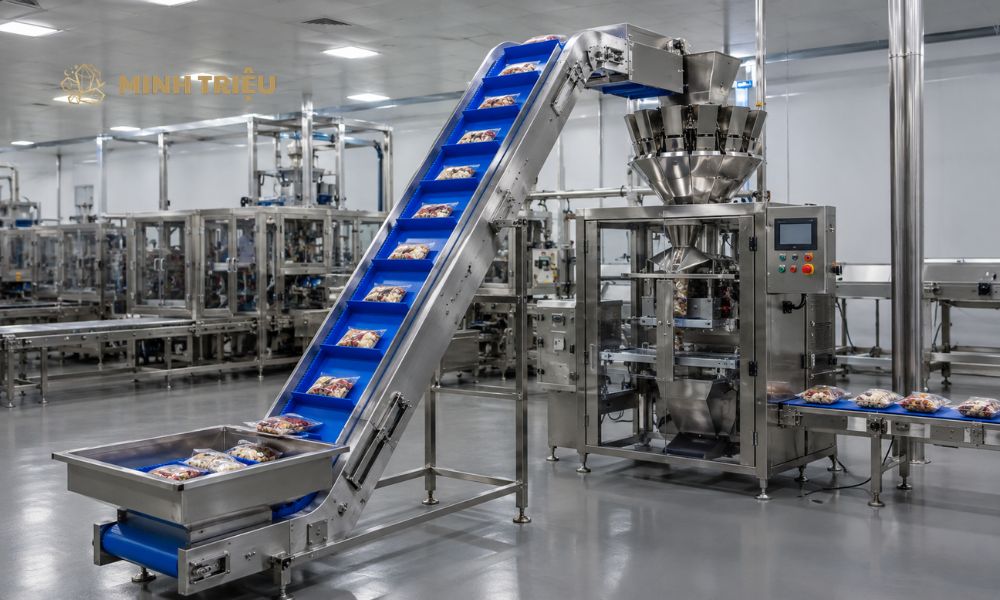

băng tải chữ z

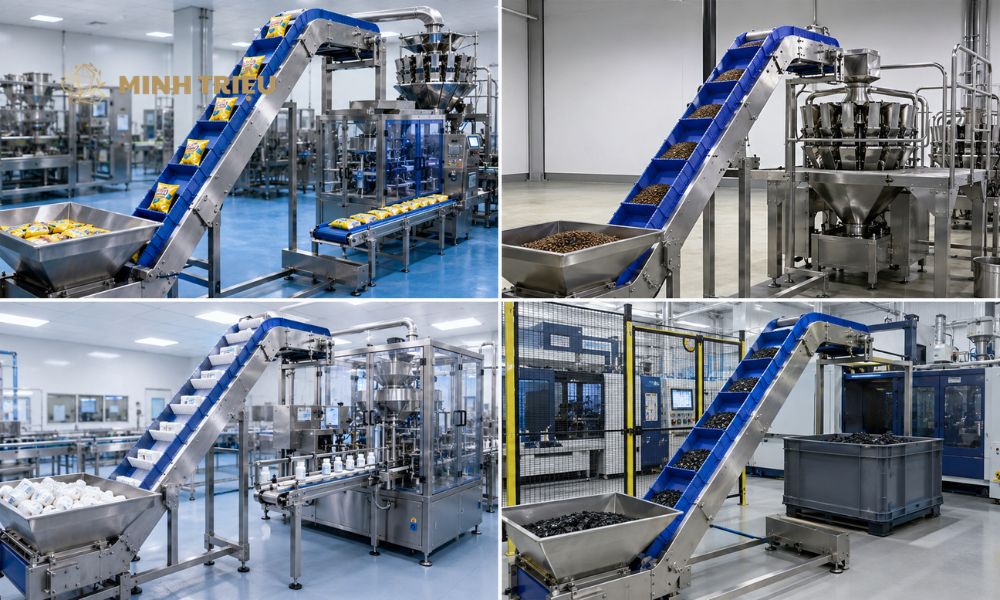

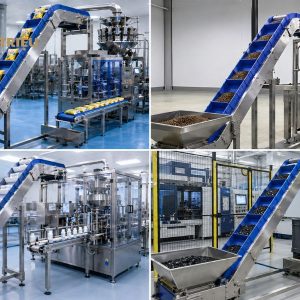

Băng tải chữ Z được sử dụng để kết nối các công đoạn có độ cao khác nhau trong nhà máy

Báo giá băng tải chữ Z tại Minh Triệu

Minh Triệu chưa áp dụng một mức giá cố định cho mọi hệ thống băng tải chữ Z vì mỗi dự án có yêu cầu khác nhau. Chi phí phụ thuộc vào kích thước tổng thể, chiều cao nâng, tải trọng, loại dây băng, vật liệu khung, công suất động cơ, linh kiện điện, mức độ che chắn và các yêu cầu tích hợp tự động hóa.

Để nhận báo giá sát với nhu cầu, khách hàng nên cung cấp loại sản phẩm cần vận chuyển, kích thước và khối lượng mỗi sản phẩm, năng suất mong muốn, cao độ đầu vào – đầu ra, diện tích lắp đặt và môi trường làm việc. Minh Triệu sẽ căn cứ vào thông tin thực tế để đề xuất cấu hình và báo giá chi tiết.

Minh Triệu – Đơn vị cung cấp băng tải chữ Z uy tín, gia công theo yêu cầu

Công ty TNHH Thương Mại và Sản Xuất Minh Triệu là đơn vị hoạt động trong lĩnh vực gia công cơ khí chính xác, chế tạo thiết bị và triển khai các giải pháp tự động hóa cho nhà máy. Với năng lực thực hiện đồng bộ từ khảo sát, thiết kế đến gia công, lắp ráp và chạy thử, Minh Triệu có thể cung cấp băng tải chữ Z phù hợp với đặc điểm sản phẩm cũng như điều kiện vận hành của từng dây chuyền.

Minh Triệu sở hữu nhà xưởng rộng 6.600 m² tại KCN Lai Xá cùng đội ngũ kỹ sư thiết kế, chuyên gia R&D, kỹ thuật viên lắp ráp và nhân sự kiểm soát chất lượng chuyên trách. Hệ thống máy móc gồm máy phay CNC, tiện CNC, cắt laser, chấn, đột và hàn, giúp doanh nghiệp chủ động trong quá trình chế tạo kết cấu, gia công chi tiết và hoàn thiện thiết bị. Nhờ đó, chất lượng sản phẩm và tiến độ thực hiện được kiểm soát xuyên suốt tại xưởng.

Một số lợi thế khi lựa chọn gia công băng tải chữ Z tại Minh Triệu:

Khảo sát và tư vấn theo nhu cầu thực tế: Đội ngũ kỹ thuật phân tích loại hàng hóa, kích thước, tải trọng, năng suất, cao độ vận chuyển và mặt bằng lắp đặt trước khi đề xuất phương án.
Thiết kế riêng cho từng dây chuyền: Chiều dài, chiều rộng, góc nghiêng, vật liệu khung, loại dây belt, gân ngang và tai bèo được tính toán theo từng ứng dụng, hạn chế tình trạng trượt hoặc rơi hàng khi vận hành.
Chủ động gia công tại nhà xưởng: Năng lực gia công cơ khí chính xác và kim loại tấm giúp Minh Triệu kiểm soát tốt kích thước, độ chắc chắn của kết cấu và khả năng lắp ghép giữa các bộ phận.
Kiểm soát chất lượng trong từng công đoạn: Thiết bị được kiểm tra từ vật tư, chi tiết gia công đến quá trình lắp ráp và chạy thử, bảo đảm hệ thống đáp ứng các yêu cầu kỹ thuật đã thống nhất trước khi bàn giao.
Khả năng tích hợp đồng bộ: Băng tải có thể kết nối với máy đóng gói, máy phân loại, bàn thao tác, tủ điều khiển, cảm biến, PLC hoặc robot nhằm tạo thành một hệ thống vận chuyển tự động hoàn chỉnh.
Quy trình triển khai rõ ràng: Minh Triệu thực hiện theo các bước gồm tiếp nhận yêu cầu, khảo sát hiện trạng, thiết kế phương án, báo giá, gia công, lắp ráp, chạy thử, lắp đặt và hướng dẫn vận hành.
Hỗ trợ kỹ thuật sau bàn giao: Đội ngũ kỹ thuật sẵn sàng hỗ trợ kiểm tra, bảo trì và xử lý vấn đề phát sinh, giúp băng tải duy trì hoạt động ổn định trong quá trình sử dụng.

Nếu doanh nghiệp đang cần đưa sản phẩm từ thấp lên cao, kết nối máy đóng gói hoặc tối ưu không gian vận chuyển, hãy gửi thông tin hiện trạng cho Minh Triệu. Đội ngũ kỹ thuật sẽ tư vấn cấu hình băng tải chữ Z phù hợp và lập báo giá theo yêu cầu cụ thể.
