Băng tải chuyển hướng

Minh Triệu thiết kế, gia công băng tải chuyển hướng theo yêu cầu riêng của từng dây chuyền với chất lượng đảm bảo và giá rẻ so với mặt bằng chung. Từ góc chuyển hướng, kích thước băng tải đến tải trọng và tốc độ vận chuyển, mỗi chi tiết đều được chúng tôi tính toán dựa trên điều kiện sử dụng thực tế của từng dây chuyển.

Băng chuyển hướng là gì? Cấu tạo của băng tải chuyển hướng

Băng tải chuyển hướng là thiết bị dùng để thay đổi hướng di chuyển của sản phẩm hoặc hàng hóa giữa các công đoạn trong dây chuyền. Thay vì bố trí toàn bộ tuyến vận chuyển theo một đường thẳng, hệ thống có thể sử dụng băng tải chuyển hướng để kết nối các tuyến băng tải theo góc phù hợp với mặt bằng và quy trình sản xuất.

Tùy vào tải trọng, kích thước sản phẩm, tốc độ vận chuyển và góc chuyển hướng, băng tải có thể được thiết kế với kết cấu và phương án truyền động khác nhau. Vì vậy, khi chế tạo cần tính toán đồng bộ giữa phần cơ khí, truyền động và điều khiển để đảm bảo sản phẩm di chuyển ổn định, hạn chế lệch hướng hoặc ùn tắc trong quá trình vận hành.

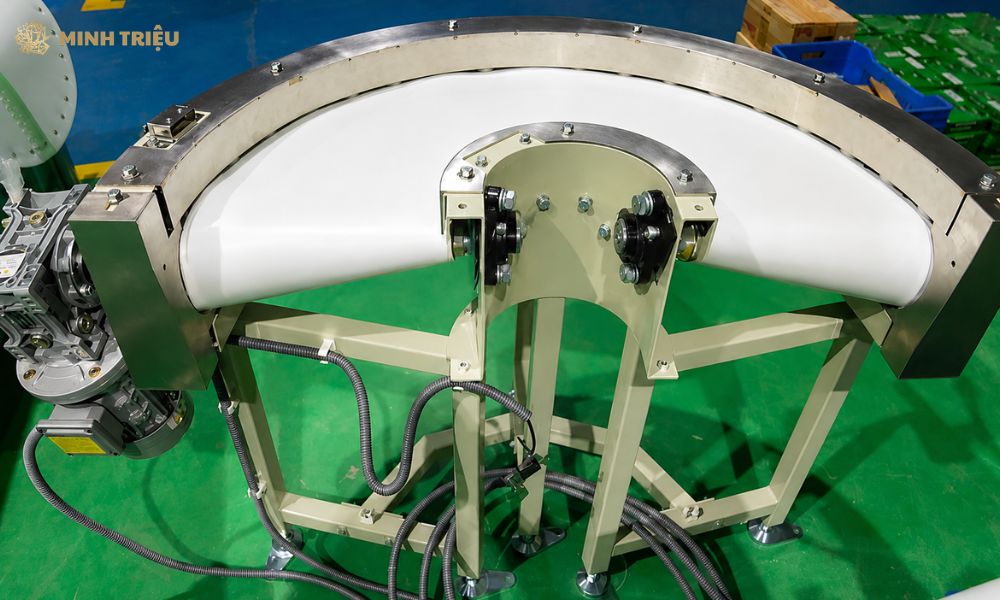

Băng chuyển hướng là thiết bị dùng để thay đổi hướng di chuyển của sản phẩm trong dây chuyền vận chuyển.

Cấu tạo của băng tải chuyển hướng

Một hệ thống băng tải chuyển hướng thường được cấu thành từ các bộ phận sau:

• Khung băng tải: Là bộ phận chịu lực chính, tạo kết cấu cố định cho toàn bộ hệ thống. Khung thường được gia công từ thép, inox hoặc vật liệu phù hợp với môi trường sử dụng, đồng thời được thiết kế theo kích thước và tải trọng thực tế của dây chuyền.
• Dây băng tải: Là bề mặt trực tiếp tiếp xúc và vận chuyển sản phẩm. Tùy loại hàng hóa và điều kiện làm việc, dây băng có thể lựa chọn vật liệu như PVC, PU, cao su, lưới hoặc các dạng băng chuyên dụng khác.
• Con lăn đỡ: Được bố trí bên dưới dây băng nhằm nâng đỡ mặt băng và tải trọng sản phẩm, giúp dây băng duy trì chuyển động ổn định. Khoảng cách và kích thước con lăn cần được lựa chọn dựa trên tải trọng cũng như đặc tính của sản phẩm.
• Động cơ giảm tốc: Cung cấp lực kéo cho băng tải thông qua mô-men xoắn phù hợp với tải trọng và tốc độ vận chuyển yêu cầu. Việc lựa chọn công suất động cơ cần dựa trên chiều dài băng, khối lượng hàng hóa, tốc độ chạy và điều kiện vận hành thực tế.
• Tang chủ động: Nhận chuyển động từ động cơ giảm tốc và truyền lực kéo đến dây băng. Đường kính, vật liệu và kết cấu tang được tính toán phù hợp với loại dây băng, tải trọng và phương án truyền động của hệ thống.
• Bộ điều khiển: Kiểm soát hoạt động của động cơ và các thiết bị liên quan, cho phép điều chỉnh hoặc phối hợp tốc độ vận chuyển với các công đoạn khác trong dây chuyền. Với hệ thống tự động hóa, bộ điều khiển có thể kết hợp tín hiệu cảm biến để điều phối quá trình vận chuyển và chuyển hướng sản phẩm.

Kết cấu băng tải chuyển hướng được tối ưu để tạo chuyển động ổn định, linh hoạt và phù hợp với yêu cầu bố trí của từng dây chuyền sản xuất.

Bảng thông số kỹ thuật của băng tải chuyển hướng

Dưới đây là những thông số kỹ thuật cơ bản của băng tải chuyển hướng:

Thuộc tính kỹ thuật	Thông tin chi tiết
Chiều rộng	300 – 1200 mm
Chiều dài	Theo thiết kế thực tế mặt bằng
Góc cong phổ biến	30°, 45°, 90°, 180°
Tải trọng	10 – 200 kg/m
Tốc độ	5 – 60 m/phút (có điều chỉnh biến tần)
Điện áp	220V / 380V
Công suất	0.2 – 3.7 kW
Khung	Thép, inox hoặc vật liệu phù hợp với môi trường sử dụng
Dây băng / Bề mặt	PVC, PU, cao su, lưới hoặc các dạng băng chuyên dụng khác

Nguyên lý hoạt động của băng tải chuyển hướng

Băng tải chuyển hướng hoạt động dựa trên sự phối hợp giữa động cơ, bộ truyền động và cơ cấu dẫn hướng để đưa sản phẩm từ tuyến vận chuyển ban đầu sang hướng mới. Khi động cơ truyền lực đến dây belt, con lăn hoặc xích, sản phẩm được di chuyển đến khu vực chuyển hướng và tiếp tục đi theo góc đã thiết kế, phổ biến như 30°, 45°, 90°, 180°.

Để sản phẩm chuyển hướng ổn định, tốc độ vận chuyển, tải trọng, kích thước sản phẩm và cơ cấu dẫn hướng cần được tính toán đồng bộ. Với hệ thống tự động, băng tải chuyển hướng có thể kết hợp cảm biến và tủ điều khiển để phối hợp nhịp nhàng với các tuyến băng tải trước và sau, đảm bảo quá trình vận chuyển liên tục và hạn chế tình trạng sản phẩm bị lệch, va chạm hoặc rơi khỏi băng.

Nguyên lý hoạt động của băng tải chuyển hướng dựa trên sự phối hợp giữa động cơ, bộ truyền động và cơ cấu dẫn hướng để đưa sản phẩm sang tuyến vận chuyển mới theo đúng hướng cài đặt.

Các loại băng tải chuyển hướng phổ biến hiện nay

Dựa theo chất liệu mặt băng, góc chuyển hướng, băng tải chuyển hướng được phân thành các loại như sau:

Phân loại theo chất liệu mặt băng

Mỗi loại mặt băng có đặc tính ma sát, độ bền và khả năng thích nghi với môi trường vận hành khác nhau. Việc lựa chọn cần căn cứ vào vật liệu sản phẩm, nhiệt độ, độ ẩm, yêu cầu vệ sinh và phương thức vận chuyển thực tế:

• Băng tải cong lưới Inox: Mặt băng được thiết kế dạng lưới Inox mang đến khả năng chịu nhiệt, chống ăn mòn và dễ vệ sinh, nên loại băng tải này phù hợp trên các dây chuyền thực phẩm, sấy, gia nhiệt hoặc môi trường thường xuyên tiếp xúc với nước và hơi ẩm.
• Băng tải cong bằng cao su: Bề mặt cao su có độ bám tương đối tốt, hạn chế trượt sản phẩm trong quá trình chuyển hướng, do đó băng tải cong bằng cao su thường được lựa chọn cho hàng hóa có khối lượng lớn hoặc các ứng dụng yêu cầu mặt băng có khả năng chịu mài mòn.

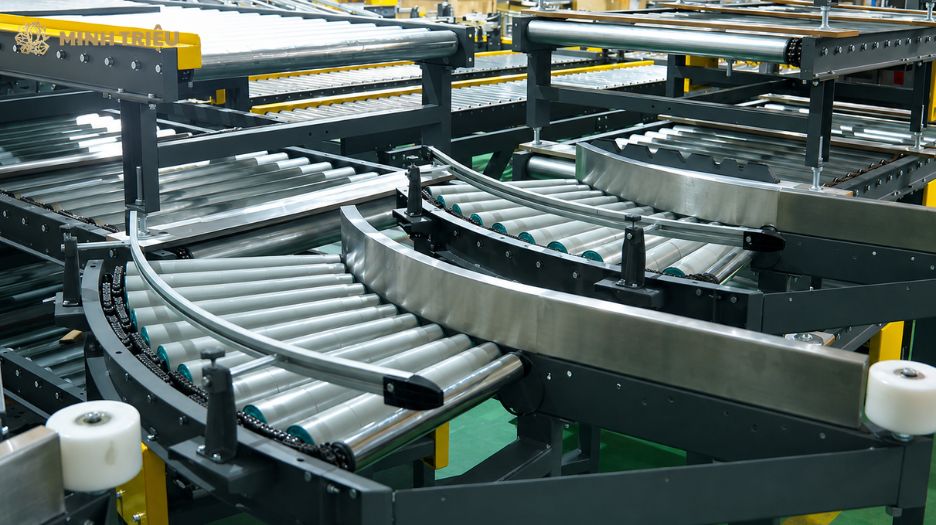

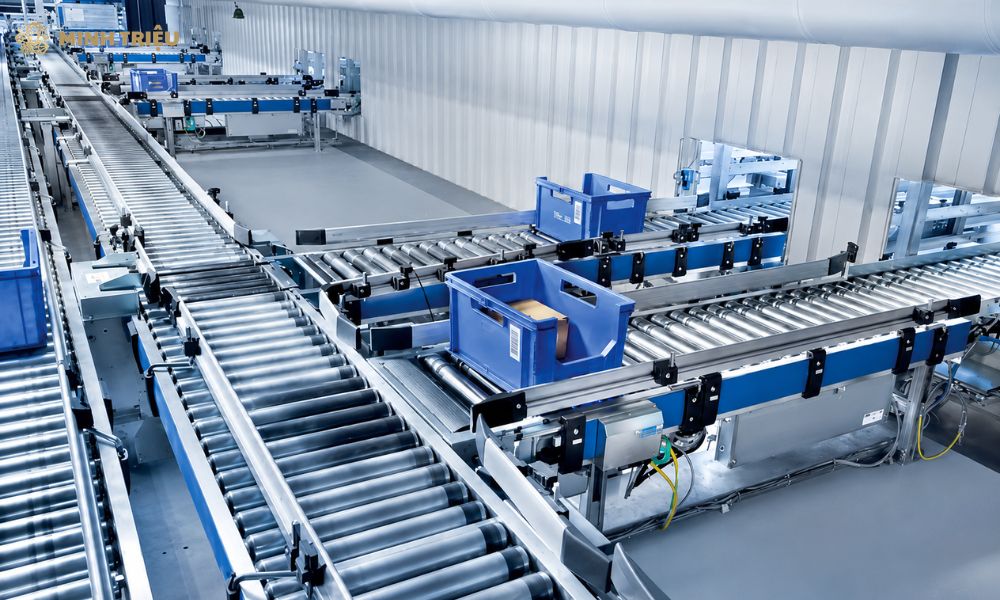

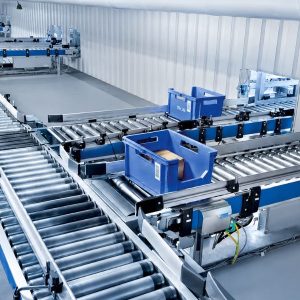

• Băng tải con lăn định hình góc: Hệ thống băng tải sử dụng các con lăn được bố trí theo hình học phù hợp để thay đổi hướng di chuyển của hàng hóa. Chính vì vậy băng tải con lăn định hình góc thích hợp để vận chuyển thùng carton, khay, pallet hoặc sản phẩm có đáy tương đối phẳng và cứng.
• Băng tải cong bằng dây PU: Dây PU của băng tải cong bằng dây PU có bề mặt tương đối êm, độ đàn hồi tốt và phù hợp với các hệ thống cần vận chuyển sản phẩm ổn định, nên thường sử dụng trong dây chuyền đóng gói, lắp ráp và vận chuyển các sản phẩm có kích thước vừa và nhỏ.

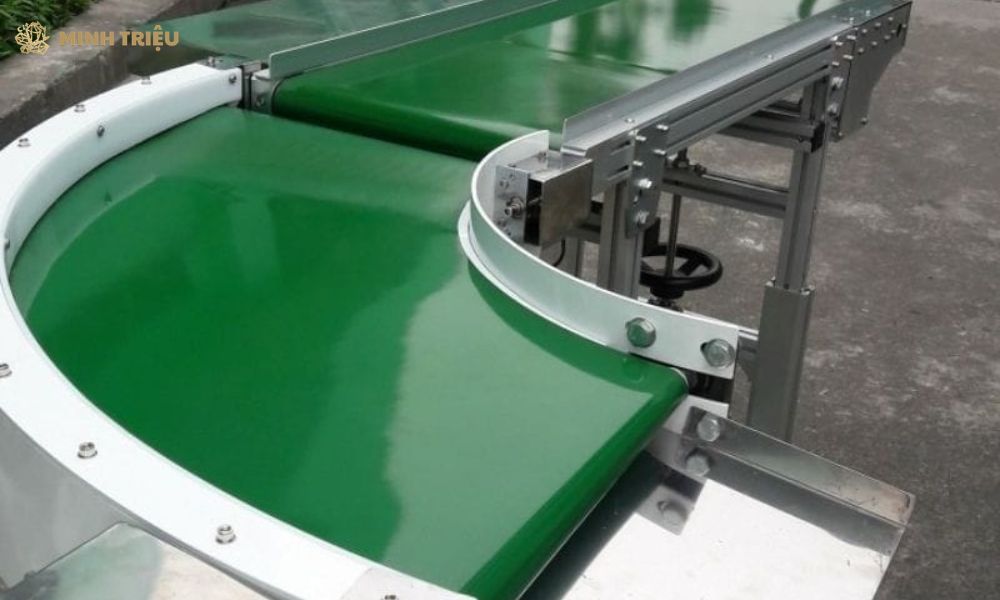

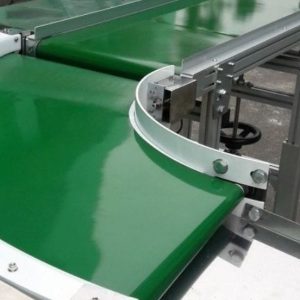

• Băng tải cong bằng dây PVC: Có độ linh hoạt tốt, bề mặt dễ vệ sinh, phù hợp vận chuyển và chuyển hướng hộp, thùng carton, bao bì, linh kiện trong các dây chuyền sản xuất.

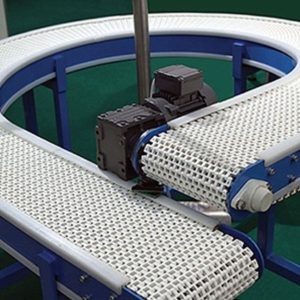

• Băng tải cong xích nhựa module: Mặt băng của băng tải góc cong cấu tạo từ các mắt xích nhựa liên kết thành module, có thể thiết kế theo nhiều cấu hình khác nhau. Kết cấu này phù hợp với dây chuyền cần chuyển hướng liên tục và thuận tiện cho việc thay thế, bảo trì từng đoạn khi cần thiết.

Dựa vào chất liệu mặt băng, băng tải chuyển hướng sẽ được phân loại thành: Băng tải cong lưới Inox, băng tải cong bằng cao su, băng tải con lăn định hình góc, băng tải cong bằng dây PU, băng tải cong bằng dây PVC, băng tải cong xích nhựa module.

Phân loại theo góc chuyển hướng

Dựa trên góc chuyển hướng (như 30°, 45°, 90°, 180°…), băng tải được bố trí phù hợp để đảm bảo dòng chảy hàng hóa liên tục, ổn định và không bị xô lệch:

• Băng tải chuyển hướng góc vát 30° – 45°: Đây là loại băng tải tạo sự thay đổi hướng tương đối nhẹ, giúp sản phẩm chuyển sang tuyến vận chuyển mới mà không phải quay một góc quá lớn. Vì vậy băng tải chuyển hướng góc vát 30° – 45° phù hợp khi cần điều chỉnh hướng tuyến hoặc kết nối các đoạn băng tải không nằm trên cùng một trục.
• Băng tải chuyển hướng góc vuông 90° / hình chữ L: Với việc chuyển một góc 90°, băng tải chuyển hướng góc vuông 90° / hình chữ L thường được sử dụng khi hai công đoạn bố trí được sắp xếp vuông góc với nhau.

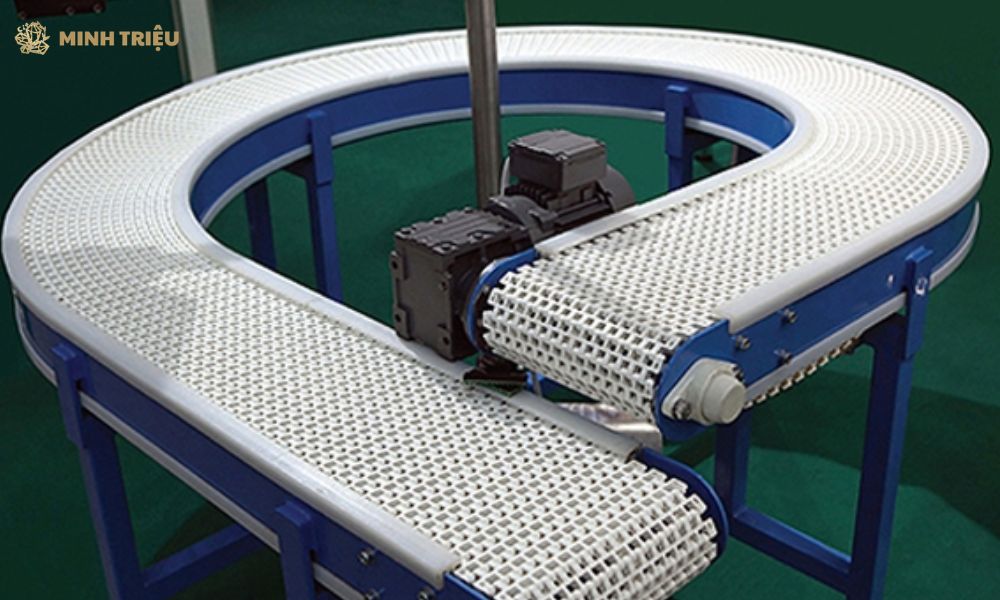

• Băng tải quay đầu 180° / hình chữ U: Thiết kế góc 180° tương tự hình chữ U, băng tải quay đầu 180° / hình chữ U sẽ cho phép sản phẩm quay trở lại theo hướng gần như ngược với hướng ban đầu và thường được sử dụng khi cần bố trí nhiều công đoạn trên diện tích hạn chế hoặc tạo tuyến vận chuyển khép kín.

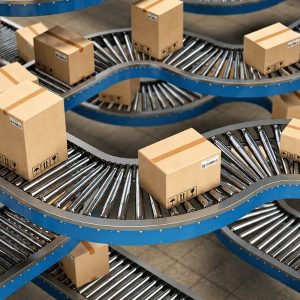

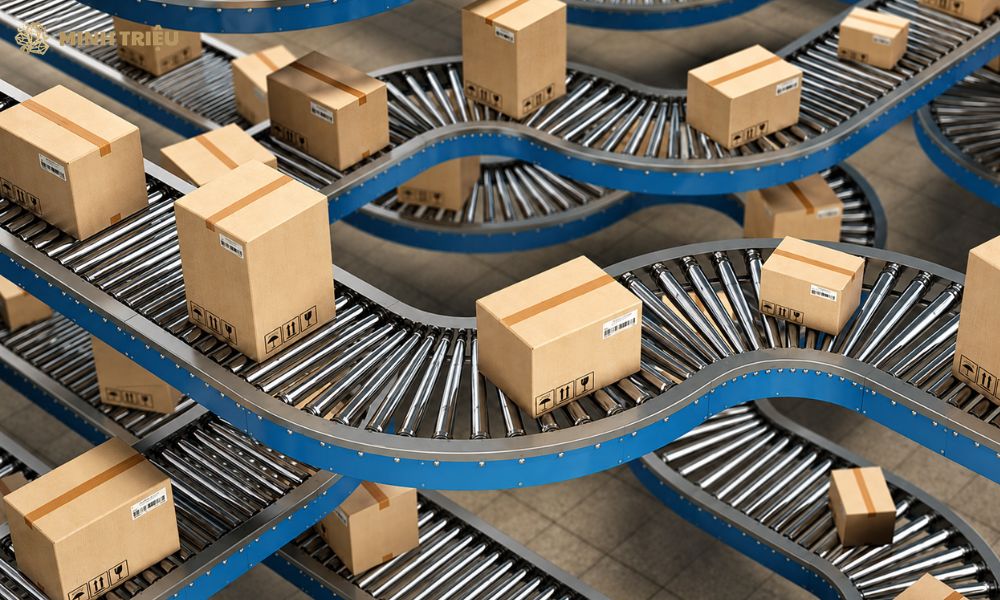

• Băng tải lượn sóng / hình chữ S: Tuyến băng của băng tải lượn sóng / hình chữ S được thiết kế với nhiều đoạn cong liên tiếp để thay đổi hướng theo một quỹ đạo phức tạp hơn. Vì vậy loại băng tải chuyển hướng này phù hợp với dây chuyền có mặt bằng không vuông vức hoặc cần kết nối nhiều vị trí mà không thể bố trí theo một đường thẳng đơn giản.

Góc chuyển hướng của băng tải chuyển hướng quyết định quỹ đạo di chuyển của sản phẩm, với các lựa chọn phổ biến như 30°, 45°, 90°, 180° hoặc những góc tùy chỉnh theo mặt bằng dây chuyền.

Ưu điểm nổi bật của băng tải chuyển hướng

Băng tải chuyển hướng không chỉ giúp thay đổi hướng di chuyển của sản phẩm mà còn hỗ trợ bố trí các tuyến vận chuyển linh hoạt hơn trong cùng một mặt bằng. Khi được thiết kế đúng theo tải trọng, kích thước sản phẩm và yêu cầu dây chuyền, thiết bị mang lại nhiều lợi ích đáng kể:

• Linh hoạt trong thay đổi hướng vận chuyển: Băng tải chuyển hướng có thể thiết kế để chuyển sản phẩm theo các góc khác nhau, phổ biến như 30°, 45°, 90°, 180° hoặc theo phương án riêng, giúp kết nối các tuyến băng tải mà không phải bố trí dây chuyền theo một hướng thẳng duy nhất.
• Tối ưu không gian nhà xưởng: Khả năng chuyển hướng sản phẩm của băng tải chuyển hướng giúp doanh nghiệp tận dụng mặt bằng hiệu quả hơn, đặc biệt tại những khu vực có diện tích hạn chế hoặc dây chuyền cần bố trí theo nhiều phương.
• Kết nối các công đoạn sản xuất: Băng tải chuyển hướng tạo điểm trung gian giữa các tuyến vận chuyển, giúp sản phẩm được đưa từ công đoạn này sang công đoạn khác liên tục và hạn chế thao tác trung chuyển thủ công.
• Hỗ trợ tự động hóa dây chuyền: Khi kết hợp với cảm biến, động cơ và hệ thống điều khiển phù hợp, băng tải chuyển hướng có thể tham gia vào quá trình phân luồng, điều phối và vận chuyển sản phẩm tự động.
• Có thể thiết kế theo đặc thù sản phẩm: Kích thước, chiều rộng băng, chiều cao, tốc độ, tải trọng và phương án chuyển hướng của băng tải chuyển hướng có thể được tính toán theo sản phẩm và mặt bằng thực tế thay vì phải phụ thuộc hoàn toàn vào một kích thước tiêu chuẩn.
• Giảm thao tác thủ công: Việc chuyển sản phẩm giữa các hướng vận chuyển của băng tải chuyển hướng được thực hiện bằng hệ thống cơ khí thay cho việc công nhân phải di chuyển, nâng hoặc đặt lại sản phẩm bằng tay, qua đó hỗ trợ nâng cao tính liên tục của dây chuyền.
• Dễ tích hợp vào hệ thống hiện có: Băng tải chuyển hướng có thể được thiết kế như một module kết nối với các tuyến băng tải khác, phù hợp khi doanh nghiệp cần cải tạo hoặc mở rộng dây chuyền hiện có.

Băng tải chuyển hướng mang lại nhiều lợi thế trong tổ chức dây chuyền, từ thay đổi hướng vận chuyển, tận dụng mặt bằng đến kết nối và tự động hóa các công đoạn sản xuất.

Báo giá băng tải chuyển hướng mới nhất tại Minh Triệu

Giá băng tải chuyển hướng không cố định mà phụ thuộc vào yêu cầu thiết kế và điều kiện vận hành của từng dây chuyền. Các yếu tố như kích thước, góc chuyển hướng, tải trọng, tốc độ vận chuyển, loại dây băng, vật liệu chế tạo, động cơ và hệ thống điều khiển đều có thể ảnh hưởng đến chi phí. Vì vậy, dựa trên yêu cầu thực tế của khách hàng khi thiết kế và gia công băng tải chuyển hướng, Minh Triệu sẽ báo giá chi tiết.

Ứng dụng thực tế của băng tải chuyển hướng

Nhờ khả năng điều hướng sản phẩm theo nhiều góc khác nhau, băng tải chuyển hướng giúp tối ưu không gian và đảm bảo vận chuyển liên tục, ổn định, nên được sử dụng trong nhiều ngành sản xuất và logistics:

• Ngành thực phẩm: Băng tải chuyển hướng đưa thực phẩm, khay, hộp hoặc sản phẩm từ tuyến vận chuyển này sang tuyến khác, giúp duy trì dòng sản phẩm liên tục giữa các công đoạn.
• Ngành đóng gói: Thiết bị hỗ trợ chuyển hướng thùng carton, bao bì và sản phẩm sau đóng gói sang các tuyến kiểm tra, phân loại hoặc tập kết khác nhau.

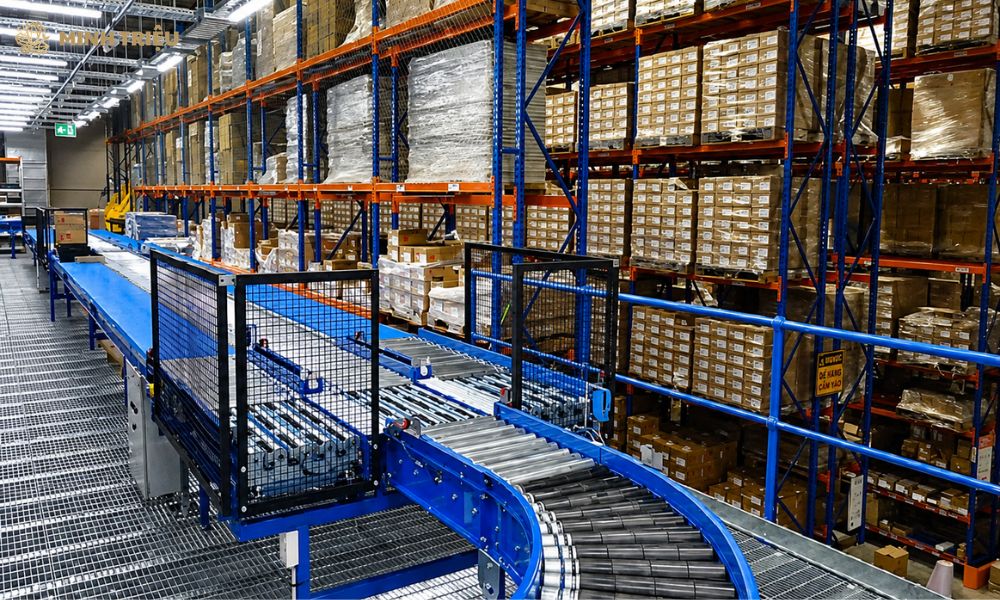

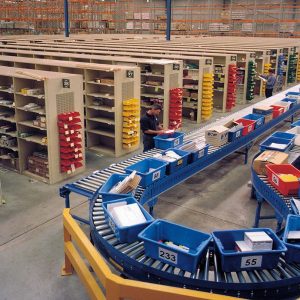

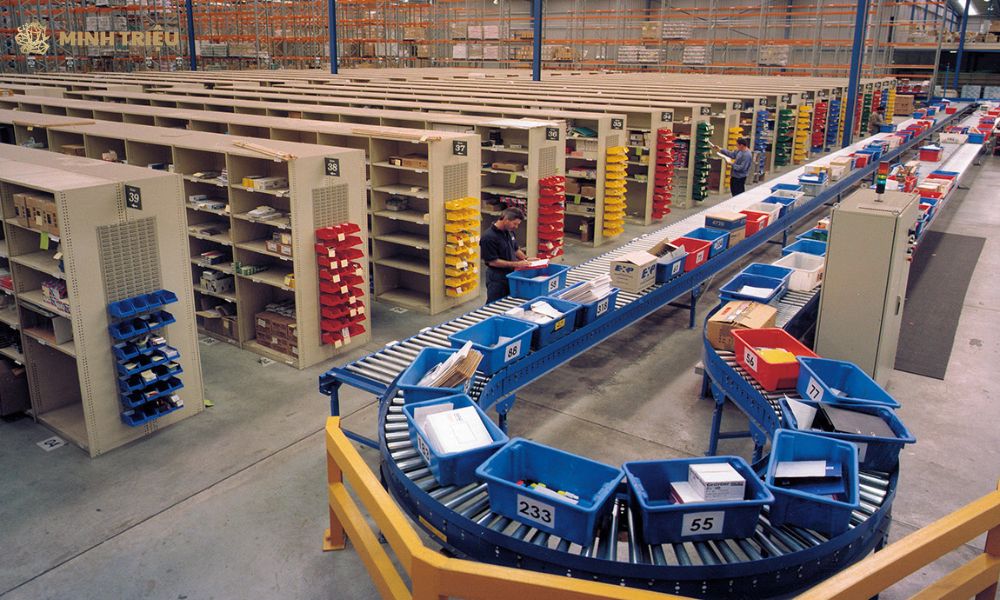

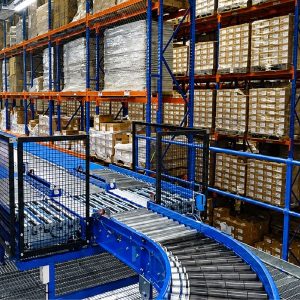

• Ngành logistics và kho vận: Băng tải chuyển hướng được dùng để thay đổi hướng di chuyển, phân luồng kiện hàng và kết nối các tuyến vận chuyển trong khu vực kho hoặc trung tâm phân loại.
• Ngành ô tô, xe máy: Trong dây chuyền sản xuất và lắp ráp, băng tải chuyển hướng giúp chuyển hướng linh kiện, chi tiết hoặc cụm sản phẩm giữa các khu vực gia công, lắp ráp và kiểm tra.
• Ngành điện tử: Băng tải chuyển hướng giúp đưa linh kiện, bo mạch và sản phẩm điện tử giữa các công đoạn sản xuất, kiểm tra hoặc đóng gói mà không cần bố trí lại toàn bộ tuyến vận chuyển.
• Ngành sản xuất công nghiệp: Thiết bị được tích hợp tại các điểm giao giữa nhiều tuyến băng tải, hỗ trợ thay đổi hướng vận chuyển và tối ưu cách bố trí dây chuyền theo mặt bằng nhà xưởng.

Băng tải chuyển hướng có mặt trong nhiều lĩnh vực như thực phẩm, đóng gói, logistics, điện tử, sản xuất công nghiệp… với yêu cầu vận chuyển sản phẩm theo nhiều hướng khác nhau.

Minh Triệu – Đơn vị thiết kế, chế tạo băng tải chuyển hướng chất lượng, giá rẻ

Tại Minh Triệu, chúng tôi tiếp cận mỗi dự án như một bài toán riêng, từ đó thiết kế và chế tạo băng tải chuyển hướng phù hợp theo kích thước sản phẩm, tải trọng, tốc độ vận chuyển, góc chuyển hướng và mặt bằng lắp đặt thực tế của từng hệ thống.

Một số ưu thế khi đặt gia công băng tải chuyển hướng tại Minh Triệu:

• Thiết kế đúng góc chuyển hướng: Tùy sơ đồ dây chuyền, băng tải chuyển hướng do Minh Triệu thiết kế và gia công sẽ có các góc phù hợp như 30°, 45°, 90°, 180° hoặc phương án chuyển hướng đặc thù.
• Gia công theo kích thước sản phẩm: Chiều rộng, chiều dài và chiều cao băng tải được Minh Triệu tính toán dựa trên kích thước, hình dạng và cách đặt sản phẩm khi vận chuyển, hạn chế tình trạng hàng bị lệch hoặc rơi khỏi bề mặt tải.
• Tính toán theo tải trọng thực tế: Cấu hình khung, dây băng, con lăn, puly và động cơ được chúng tôi lựa chọn dựa trên khối lượng sản phẩm và năng suất yêu cầu thay vì sử dụng một cấu hình cố định.
• Năng lực sản xuất đồng bộ tại xưởng: Minh Triệu trực tiếp đảm nhận toàn bộ quy trình từ thiết kế, gia công cơ khí, lắp ráp đến kiểm tra vận hành băng tải chuyển hướng tại xưởng, giúp kiểm soát chất lượng và tiến độ ở từng công đoạn.
• Trách nhiệm kỹ thuật và hỗ trợ sau bàn giao: Mỗi hệ thống băng tải đều được Minh Triệu kiểm tra chạy thử trước khi bàn giao, đồng thời cam kết hỗ trợ kỹ thuật, bảo trì và xử lý sự cố trong quá trình vận hành thực tế của khách hàng.

Nếu cần một hệ thống băng tải chuyển hướng vừa đáp ứng đúng yêu cầu kỹ thuật vừa phù hợp ngân sách, phương án thiết kế theo thực tế sẽ mang lại hiệu quả cao hơn so với việc lựa chọn cấu hình có sẵn. Minh Triệu nhận thiết kế và gia công theo yêu cầu, từ quy mô, hướng chuyển tải đến kết cấu và vật liệu sử dụng. Vì vậy hãy liên hệ ngay đến chúng tôi để được tư vấn phương án phù hợp nhất, kèm báo giá ưu đãi cho doanh nghiệp.
