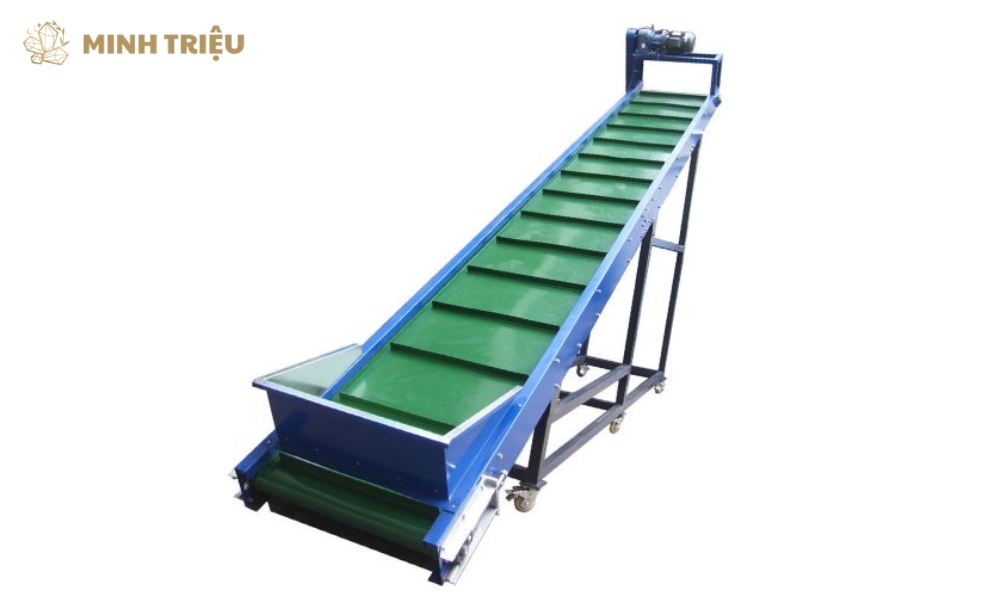

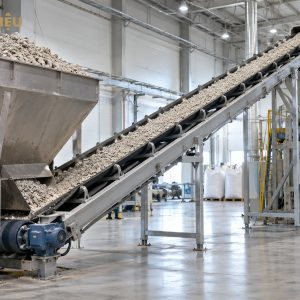

Băng tải cấp liệu

Băng tải cấp liệu là giải pháp vận chuyển nguyên vật liệu liên tục từ phễu chứa, khoang nạp hoặc công đoạn trước đến máy móc ở công đoạn tiếp theo. Thiết bị giúp kiểm soát dòng vật liệu, giảm thao tác thủ công và duy trì sự ổn định cho dây chuyền sản xuất. Minh Triệu cung cấp giải pháp thiết kế, gia công băng tải cấp liệu theo yêu cầu, từ khảo sát mặt bằng, lựa chọn kết cấu, dây băng, động cơ đến tích hợp điện và điều khiển.

Băng tải cấp liệu là gì? Cấu tạo băng tải cấp liệu

Băng tải cấp liệu là thiết bị chuyên dùng để đưa nguyên vật liệu từ một điểm chứa hoặc nạp liệu đến thiết bị tiếp nhận ở công đoạn tiếp theo. Vật liệu có thể ở dạng hạt, bột, cục nhỏ hoặc sản phẩm đã qua một công đoạn xử lý.

Điểm khác biệt của băng tải cấp liệu so với băng tải vận chuyển thông thường nằm ở yêu cầu duy trì dòng vật liệu ổn định. Ngoài nhiệm vụ di chuyển, hệ thống còn phải tính đến lưu lượng cấp, khả năng chống trượt, hạn chế rơi vãi và sự đồng bộ với thiết bị phía sau.

Một hệ thống băng tải cấp liệu thường gồm các bộ phận chính:

• Khung băng tải: Là kết cấu chịu lực chính, thường được chế tạo từ thép sơn, thép mạ hoặc inox tùy môi trường làm việc. Kích thước khung được tính toán theo chiều dài, tải trọng và phương án lắp đặt.
• Dây băng: Có thể sử dụng PVC, PU, cao su hoặc các dạng băng chuyên dụng. Việc lựa chọn phụ thuộc vào trọng lượng, kích thước, độ ẩm, nhiệt độ và tính chất bề mặt của vật liệu.
• Tang chủ động và tang bị động: Tang chủ động nhận mô-men xoắn từ cụm truyền động của băng tải cấp liệu để kéo dây băng chuyển động. Tang bị động giữ và định hướng vòng băng ở đầu còn lại.
• Con lăn đỡ: Có nhiệm vụ nâng đỡ dây băng và vật liệu trong quá trình vận chuyển. Với hệ thống tải lớn, việc bố trí con lăn cho băng tải cấp liệu cần được tính toán phù hợp để hạn chế võng băng.
• Động cơ và hộp giảm tốc: Cung cấp mô-men cần thiết để hệ thống băng tải cấp liệu vận hành. Công suất được lựa chọn dựa trên tải trọng, chiều dài, tốc độ và góc nghiêng.
• Biến tần: Có thể tích hợp để điều chỉnh tốc độ động cơ. Đây là thành phần hữu ích khi dây chuyền cần băng tải cấp liệu thay đổi lưu lượng cấp liệu theo từng giai đoạn.
• Phễu cấp liệu: Được sử dụng khi vật liệu được tập trung từ silo, khoang chứa hoặc thiết bị phía trước. Kích thước phễu cần phù hợp với đặc tính dòng vật liệu để hạn chế dồn liệu và tắc nghẽn.
• Gân, tai bèo hoặc vách ngăn: Thường được bổ sung trên dây băng khi vận chuyển vật liệu theo phương nghiêng. Các kết cấu này tạo khả năng giữ liệu tốt hơn, hạn chế trượt ngược hoặc rơi khỏi băng.
• Hệ thống điều khiển và cảm biến: Tùy yêu cầu, băng tải cấp liệu có thể tích hợp cảm biến tốc độ, cảm biến mức liệu, công tắc lệch băng, cảm biến quá tải hoặc kết nối với hệ thống điều khiển trung tâm.

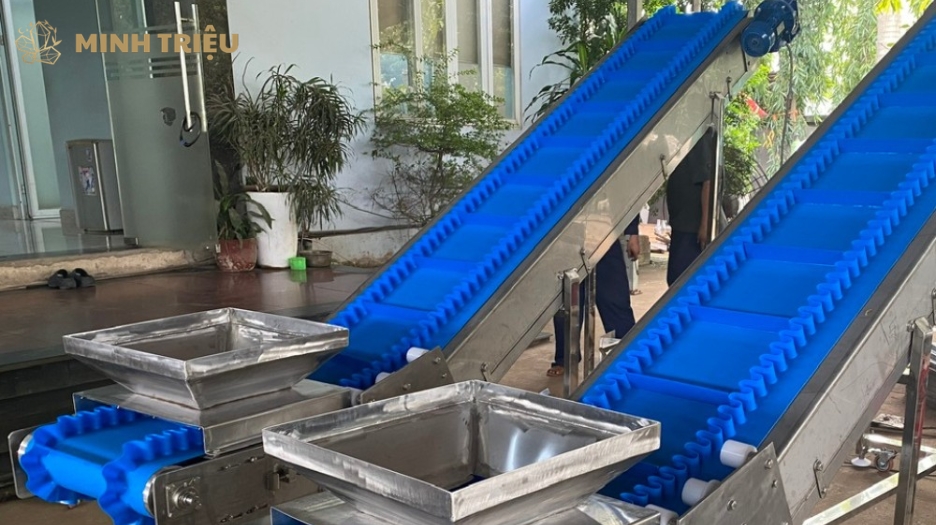

Cấu tạo chi tiết của băng tải cấp liệu công nghiệp

Thông số kỹ thuật của băng tải cấp liệu

Để giúp doanh nghiệp và các kỹ sư dễ dàng lựa chọn cũng như tính toán thiết kế, dưới đây là bảng thông số kỹ thuật tiêu chuẩn thường thấy của sản phẩm băng tải cấp liệu:

Hạng mục thông số	Giá trị kỹ thuật tiêu chuẩn
Chiều dài đơn vị (L)	2.500–60.000 mm
Chiều rộng hiệu dụng (W)	400–2.000 mm
Chiều cao thiết bị (H)	H ≥ 350 mm; phổ biến từ 500–1.500 mm
Góc nghiêng vận hành	10°–50°; phổ biến dưới 45°
Vật liệu dây đai	PVC nhám, PVC tai bèo, PU gân T, cao su, xích tấm, inox
Vật liệu khung sườn	Thép CT3, SS400 sơn tĩnh điện, inox 304, nhôm định hình
Tốc độ dây đai (V)	3–15 m/phút; tốc độ tối đa dưới 45 m/phút
Tải trọng chuyên chở	10–50 kg/m; năng suất lên tới 1.000 tấn/giờ
Công suất động cơ	0,37–11 kW
Nguồn điện sử dụng	Điện 1 pha 220 V hoặc 3 pha 380 V; tần số 50 Hz

Nguyên lý hoạt động và công dụng của băng tải cấp liệu

Băng tải cấp liệu đưa nguyên liệu đến công đoạn sản xuất tiếp theo một cách liên tục, giúp giảm thao tác vận chuyển thủ công và hỗ trợ dây chuyền vận hành ổn định.

Nguyên lý hoạt động của băng tải cấp liệu

Nguyên lý vận hành của băng tải cấp liệu dựa trên cơ chế truyền động ma sát liên tục giữa tang chủ động và dây đai, kết hợp với các bộ phận kiểm soát dòng chảy nguyên liệu. Quy trình vận hành tiêu chuẩn diễn ra theo 4 bước khép kín:

• Nạp nguyên liệu: Nguyên vật liệu từ thùng chứa, bao xả, xe múc hoặc công đoạn trước được trút vào phễu cấp liệu ở đầu băng. Phễu giúp thu hẹp và định hướng vật liệu rơi êm xuống mặt băng đai.
• Truyền động kéo đai: Khi cấp nguồn điện, motor kết hợp hộp giảm tốc truyền động năng làm quay tang chủ động. Lực ma sát giữa tang và dây đai kéo toàn bộ dải băng tải di chuyển theo một chiều cố định.
• Vận chuyển liên tục: Dây đai của băng tải cấp liệu mang theo vật liệu di chuyển liên tục từ đầu nạp đến đầu xả. Nhờ các gân chống trượt hoặc vách tai bèo, vật liệu ổn định vị trí ngay cả khi băng tải vận hành ở góc nghiêng lớn.
• Xả liệu định lượng: Nguyên liệu được trút đều đặn tại đầu xả rơi xuống miệng máy nghiền, máy trộn, silo chứa hoặc cân định lượng.

Với dây chuyền tự động, băng tải cấp liệu có thể nhận tín hiệu từ thiết bị phía trước hoặc phía sau. Khi máy tiếp nhận cần tăng hoặc giảm lượng nguyên liệu, tốc độ cấp liệu có thể được điều chỉnh tương ứng.

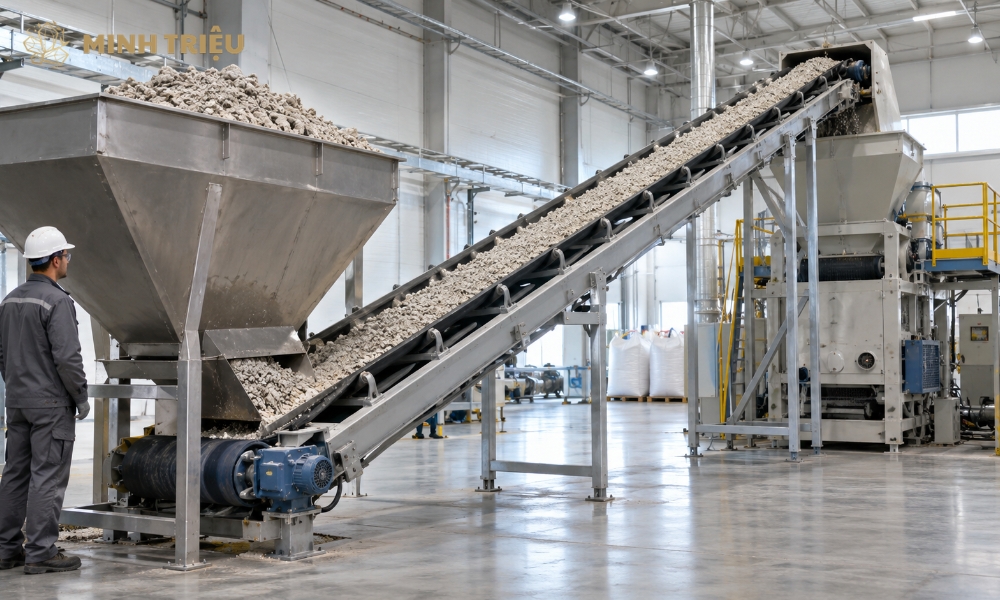

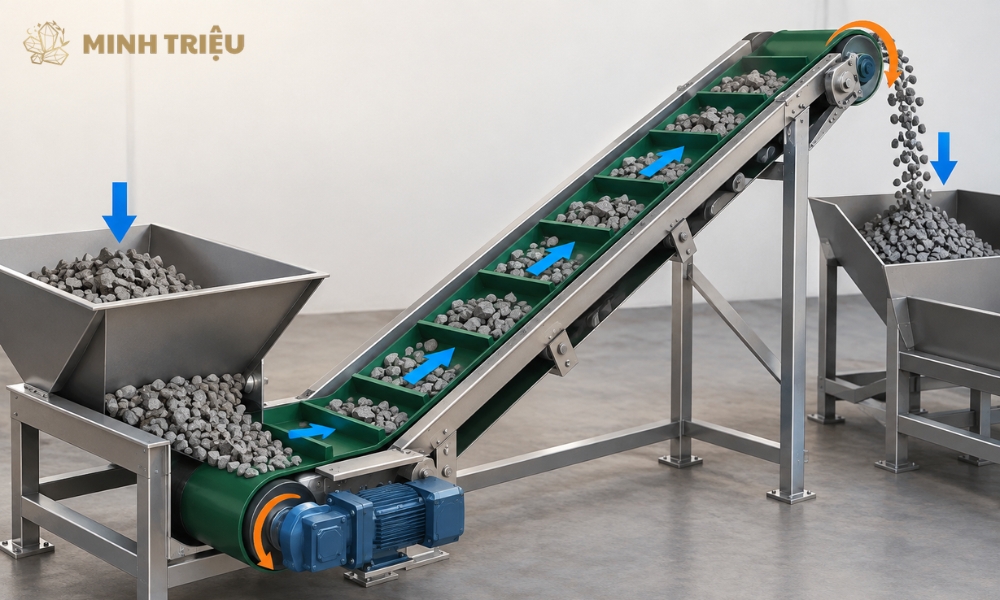

Dòng nguyên liệu được vận chuyển liên tục và xả đều đặn vào thiết bị chế biến

Công dụng nổi bật của băng tải cấp liệu

Nhờ thiết kế tối ưu hóa cho khâu đầu vào, băng tải cấp liệu mang lại nhiều giá trị vượt trội cho dây chuyền sản xuất:

• Vận chuyển đa dạng loại nguyên liệu: Từ các vật liệu dạng bột mịn, hạt nhỏ, nông sản nhẹ đến các loại vật liệu khối lượng lớn, sắc nhọn hoặc dễ rơi vãi như đá, than, clinker, dăm gỗ.
• Năng suất làm việc vượt trội: Khả năng vận hành bền bỉ liên tục 24/7 với năng suất từ vài tấn đến hàng trăm tấn/giờ, đáp ứng tốt nhu cầu của các nhà máy quy mô lớn.
• Kiểm soát lưu lượng & chống kẹt máy: Giúp nguyên liệu đi vào máy sản xuất một cách ổn định, tránh tình trạng “lúc quá nhiều gây nghẽn máy, lúc lại quá ít làm giảm hiệu suất”.
• Thích ứng địa hình linh hoạt: Thiết kế nghiêng của băng tải cấp liệu giúp đưa vật liệu lên các tầng máy cao hoặc silo chứa mà không tốn nhiều diện tích mặt bằng.
• An toàn lao động và tiết kiệm chi phí: Thay thế hoàn toàn sức người trong các công đoạn bốc vác nặng nhọc, độc hại hoặc nguy hiểm; hạn chế tối đa tai nạn lao động và lãng phí nguyên liệu do rơi vãi.

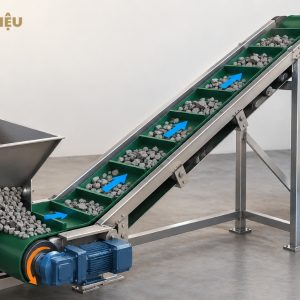

Băng tải cấp liệu giúp duy trì dòng nguyên vật liệu ổn định, giảm thao tác thủ công

Các loại băng tải cấp liệu phổ biến hiện nay

Tùy vào vật liệu, tải trọng và cách bố trí dây chuyền, doanh nghiệp có thể lựa chọn nhiều cấu hình băng tải cấp liệu khác nhau. Một số dạng phổ biến gồm:

• Băng tải cấp liệu nghiêng: Dùng để đưa nguyên liệu từ cao độ thấp lên cao. Dây băng thường được thiết kế thêm gân hoặc tai bèo để tăng khả năng giữ liệu. Góc nghiêng cần được tính toán theo đặc tính vật liệu và loại băng sử dụng.
• Băng tải cấp liệu cao su: Phù hợp với vật liệu có khối lượng lớn, tải trọng cao hoặc có tính mài mòn. Dây cao su có thể được lựa chọn theo yêu cầu chịu mài mòn, chịu nhiệt hoặc điều kiện làm việc của dây chuyền.
• Băng tải cấp liệu PVC/PU: Có ưu điểm về bề mặt tương đối sạch, dễ vệ sinh và phù hợp với các loại vật liệu nhẹ hơn. PVC và PU thường được lựa chọn trong dây chuyền thực phẩm, nông sản, đóng gói hoặc sản xuất công nghiệp nhẹ.
• Băng tải cấp liệu phễu: Kết hợp phễu chứa với băng tải để tiếp nhận một lượng vật liệu nhất định trước khi đưa vào công đoạn tiếp theo. Phễu có thể được thiết kế theo kích thước và lưu lượng nạp của dây chuyền.
• Băng tải xích cấp liệu: Sử dụng xích hoặc kết cấu bản xích để tạo lực kéo. Dạng này phù hợp với những ứng dụng cần khả năng chịu tải và độ bền cơ học cao, đặc biệt khi vật liệu có kích thước lớn hoặc điều kiện vận hành khắc nghiệt.

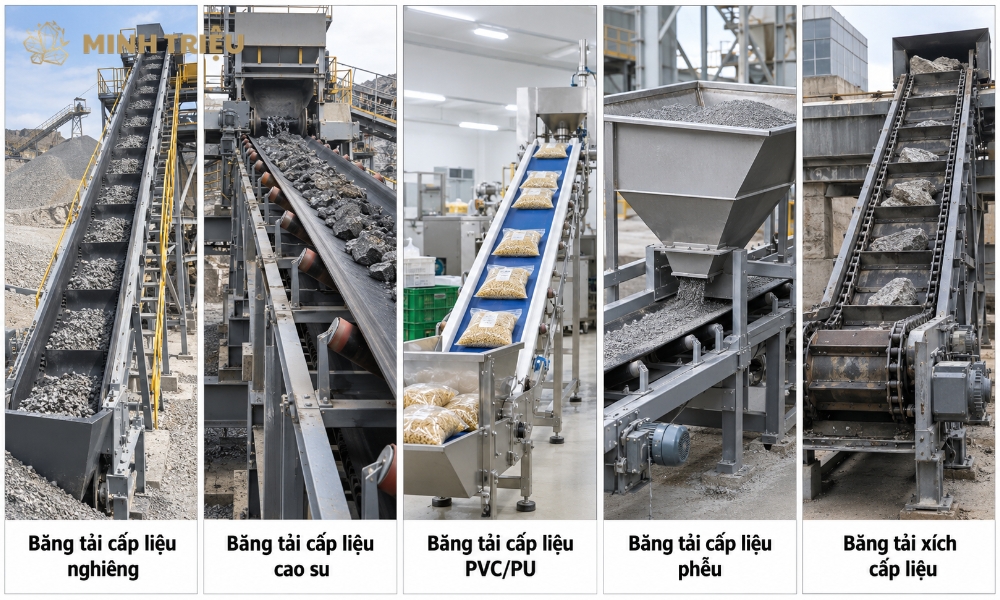

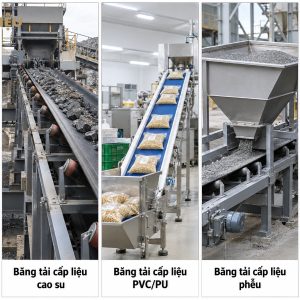

Các loại băng tải cấp liệu phổ biến hiện nay

Ứng dụng của băng tải cấp liệu trong sản xuất

Nhờ khả năng vận chuyển liên tục và tùy biến kết cấu, băng tải cấp liệu có thể được tích hợp vào nhiều hệ thống sản xuất khác nhau.

• Ngành khai thác khoáng sản và vật liệu xây dựng: Băng tải cao su cấp liệu được sử dụng để vận chuyển đá, cát, sỏi, than, quặng hoặc nguyên liệu nghiền. Hệ thống cần chú trọng khả năng chịu tải và chống mài mòn.
• Nhà máy xi măng: Thiết bị có thể đảm nhiệm nhiệm vụ đưa nguyên liệu đến máy nghiền, máy trộn, phễu trung gian hoặc các công đoạn xử lý tiếp theo. Với vật liệu nhiều bụi, thiết kế phễu và phương án che chắn cần được tính toán phù hợp.
• Ngành sản xuất thức ăn chăn nuôi: Băng tải cấp liệu được sử dụng để vận chuyển hạt, viên nén, nguyên liệu phối trộn hoặc nguyên liệu sau nghiền. Khả năng kiểm soát lưu lượng có ý nghĩa quan trọng khi dây chuyền cần cấp nguyên liệu theo định mức.
• Chế biến nông sản: Các loại hạt như lúa, ngô, cà phê, đậu hoặc nguyên liệu nông sản có thể được vận chuyển giữa các công đoạn sấy, làm sạch, phân loại và đóng gói.
• Ngành gỗ và viên nén: Băng tải có thể đưa dăm gỗ, mùn cưa hoặc viên nén đến lò hơi, máy ép, silo và các thiết bị xử lý khác. Với nguyên liệu dễ rơi hoặc cần vận chuyển nghiêng, dây băng có gân hoặc tai bèo là phương án thường được cân nhắc.
• Ngành thực phẩm: Băng tải PVC hoặc PU có thể được sử dụng để vận chuyển nguyên liệu, hạt và sản phẩm đóng gói. Vật liệu chế tạo cần được lựa chọn dựa trên yêu cầu vệ sinh và môi trường sản xuất.
• Dây chuyền tái chế: Băng tải cấp liệu hỗ trợ đưa nhựa, giấy, vật liệu đóng gói hoặc các loại phế liệu đến máy nghiền, máy phân loại hoặc thiết bị xử lý tiếp theo.
• Dây chuyền trộn và đóng bao: Băng tải có thể đảm nhiệm công đoạn đưa nguyên liệu từ phễu chứa đến máy trộn, máy cân hoặc hệ thống đóng gói. Khi cần kiểm soát chính xác lượng cấp, hệ thống có thể tích hợp thêm cảm biến và điều khiển phù hợp.

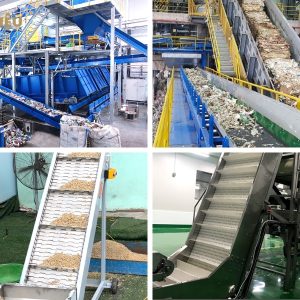

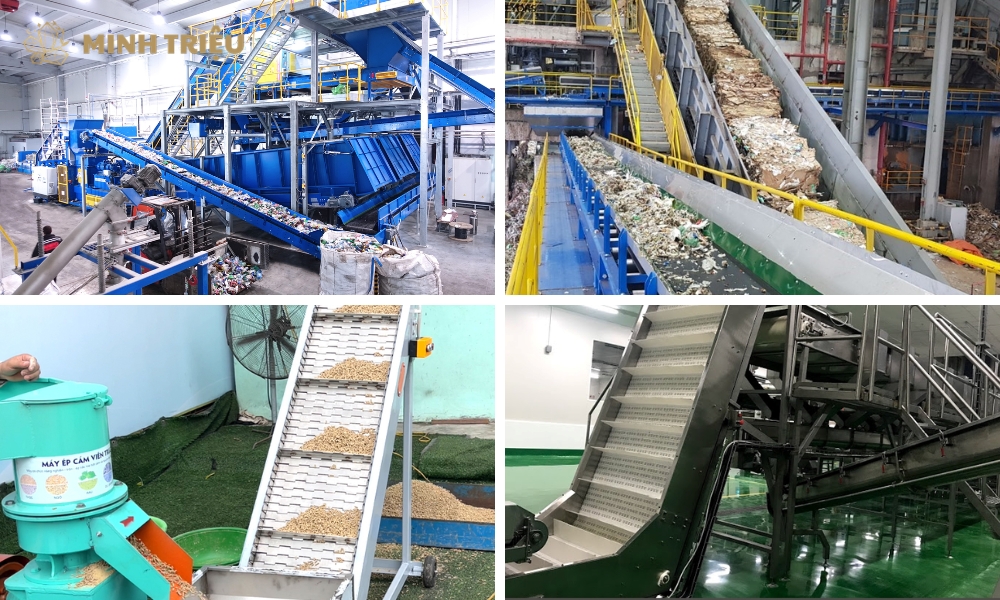

Băng tải cấp liệu ứng dụng hiệu quả trong ngành chế biến thực phẩm và công nghiệp nặng

Báo giá băng tải cấp liệu tại Minh Triệu

Chi phí băng tải cấp liệu phụ thuộc vào cấu hình kỹ thuật và yêu cầu thực tế của từng dây chuyền. Những yếu tố ảnh hưởng trực tiếp đến giá gồm chiều dài, chiều rộng, tải trọng, tốc độ vận hành, loại dây băng, vật liệu khung, công suất động cơ, góc nghiêng và phương án điều khiển.

Ngoài phần băng tải cơ bản, chi phí có thể thay đổi khi doanh nghiệp yêu cầu thêm phễu cấp liệu, gân hoặc tai bèo, cảm biến, biến tần, tủ điện, cơ cấu nâng hạ hoặc khả năng kết nối với hệ thống tự động hóa.

Vì vậy, để có báo giá chính xác, cần xác định đầy đủ các thông số đầu vào và yêu cầu vận hành thực tế của dây chuyền. Để nhận được báo giá chính xác nhất kèm bản vẽ 2D/3D sơ bộ, quý khách vui lòng liên hệ trực tiếp với đội ngũ kỹ sư Minh Triệu.

Minh Triệu – Thiết kế băng tải cấp liệu theo nhu cầu sản xuất

Minh Triệu là đơn vị hoạt động trong lĩnh vực băng tải công nghiệp và giải pháp tự động hóa cho nhà máy, với kinh nghiệm triển khai nhiều hệ thống vận chuyển và cấp liệu theo yêu cầu thực tế của từng dây chuyền. Thay vì sử dụng một cấu hình cố định, Minh Triệu tập trung khảo sát điều kiện sản xuất, đặc tính nguyên liệu, năng suất, mặt bằng và yêu cầu vận hành để thiết kế băng tải cấp liệu phù hợp với từng ứng dụng.

Một số ưu thế khi lựa chọn Minh Triệu:

• Trực tiếp khảo sát, thiết kế và gia công: Đội ngũ kỹ thuật tham gia từ khâu tiếp nhận yêu cầu, khảo sát hiện trạng đến thiết kế và chế tạo thiết bị.
• Thiết kế riêng cho từng dây chuyền: Kích thước, tải trọng, tốc độ, góc nghiêng, vật liệu khung và loại dây băng được lựa chọn theo điều kiện vận hành thực tế.
• Nhà xưởng rộng 6.600 m²: Minh Triệu sở hữu nhà xưởng quy mô 6.600 m², phục vụ các công đoạn gia công cơ khí, chế tạo, lắp ráp và hoàn thiện thiết bị.
• Hệ thống máy móc phục vụ gia công: Xưởng được trang bị hệ thống máy móc hiện đại như máy phay CNC, máy tiện CNC, máy cắt laser, máy chấn, máy đột, máy hàn và các thiết bị gia công chuyên dụng,…
• Đội ngũ kỹ thuật chuyên môn: Minh Triệu có đội ngũ kỹ sư thiết kế, kỹ thuật viên lắp ráp, nhân sự kiểm soát chất lượng và R&D. Các bộ phận phối hợp trong quá trình thiết kế, gia công, lắp ráp và kiểm tra thiết bị.
• Tích hợp cơ khí, điện và điều khiển tự động: Có thể kết hợp biến tần, cảm biến, tủ điện và các thiết bị điều khiển để đồng bộ băng tải với dây chuyền sản xuất.
• Hỗ trợ lắp đặt, bảo hành và bảo trì: Minh Triệu đồng hành trong quá trình lắp đặt, vận hành và hỗ trợ kỹ thuật sau bàn giao.

Nếu doanh nghiệp đang cần thiết kế băng tải cấp liệu cho một dây chuyền mới hoặc cải tạo hệ thống hiện có, hãy liên hệ Minh Triệu để được tư vấn hoàn toàn miễn phí.
