Băng tải tai bèo

Băng tải tai bèo là giải pháp hàng đầu giải quyết bài toán vận chuyển vật liệu rời trên các địa hình có độ dốc lớn, thậm chí thẳng đứng 90 độ. Minh Triệu trực tiếp thiết kế và gia công băng tải tai bèo theo yêu cầu riêng của khách hàng, tạo nên hệ thống phù hợp với thực tế sử dụng.

Băng tải tai bèo là gì? Cấu tạo băng tải tai bèo

Băng tải tai bèo là thiết bị vận chuyển sử dụng dây băng có gắn các dải tai bèo dọc theo hai mép băng, tạo thành vách chắn hai bên để giữ vật liệu trong quá trình di chuyển. Thiết kế này đặc biệt hữu ích khi vận chuyển vật liệu dạng hạt, dạng bột, sản phẩm nhỏ hoặc nguyên liệu dễ rơi vãi, nhất là trên tuyến băng tải có độ nghiêng. So với dây băng phẳng thông thường, phần tai bèo giúp giới hạn vật liệu trong phạm vi mặt băng, từ đó giảm thất thoát và duy trì dòng tải ổn định hơn.

Cấu tạo của băng tải tai bèo về cơ bản tương tự một hệ thống băng tải công nghiệp thông thường, nhưng được bổ sung phần tai bèo và có thể có gân ngang trên mặt băng. Các bộ phận chính gồm:

• Dây băng tải: Là bộ phận trực tiếp tiếp xúc và vận chuyển vật liệu. Tùy ứng dụng, dây băng có thể sử dụng PVC, PU hoặc cao su với độ dày, kết cấu và khả năng chịu lực khác nhau.
• Tai bèo hai bên: Được gắn dọc theo hai mép dây băng, tạo thành thành chắn để hạn chế vật liệu tràn hoặc văng khỏi băng trong quá trình vận chuyển.
• Gân ngang hoặc gân giữ liệu: Có thể được bố trí trên bề mặt dây băng khi hệ thống phải vận chuyển vật liệu theo phương nghiêng. Các gân này chia mặt băng thành những khoang chứa, hỗ trợ hạn chế vật liệu trượt ngược xuống dưới, đặc biệt với tải dạng hạt hoặc dạng bột.
• Khung băng tải: Có nhiệm vụ nâng đỡ toàn bộ tuyến băng và các cụm thiết bị. Khung thường được chế tạo từ thép hoặc vật liệu phù hợp với môi trường sử dụng; kết cấu có thể được thiết kế dạng cố định, nghiêng hoặc tích hợp cơ cấu nâng hạ tùy yêu cầu dây chuyền.
• Tang chủ động và tang bị động: Tang chủ động nhận mô-men xoắn từ động cơ để kéo dây băng chuyển động, trong khi tang bị động hỗ trợ đổi hướng và duy trì chuyển động ổn định của dây băng.
• Con lăn đỡ băng: Có nhiệm vụ đỡ dây băng và tải vật liệu trên tuyến vận chuyển, đồng thời hỗ trợ giảm độ võng của băng trong quá trình làm việc. Số lượng và cách bố trí con lăn phụ thuộc vào chiều rộng băng, tải trọng cũng như kết cấu tuyến băng.
• Động cơ và bộ truyền động: Cung cấp và truyền lực đến tang chủ động để kéo dây băng chuyển động. Nhờ đó, dây băng có thể vận hành liên tục, đưa vật liệu từ vị trí cấp liệu đến điểm xả theo tuyến vận chuyển đã thiết kế.
• Hệ thống căng băng: Duy trì độ căng cần thiết để dây băng tiếp xúc và làm việc ổn định với tang dẫn động, đồng thời hạn chế hiện tượng trượt hoặc chạy lệch băng trong quá trình vận hành.
• Tủ điện điều khiển: Điều khiển hoạt động của động cơ và các thiết bị liên quan. Tùy mức độ tự động hóa, hệ thống có thể được tích hợp biến tần, cảm biến hoặc các thiết bị điều khiển khác để điều chỉnh tốc độ và giám sát trạng thái vận hành.

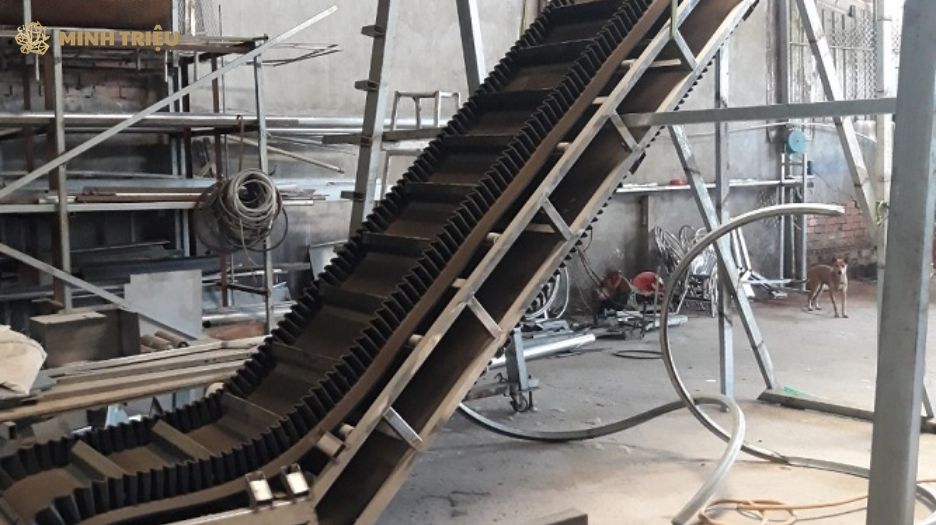

Băng tải tai bèo là thiết bị vận chuyển vật liệu có bề mặt dây băng gắn các gờ tai bèo

Thông số kỹ thuật của băng tải tai bèo

Dưới đây là các thông số kỹ thuật thường thấy của băng tải tai bèo. Các thông số này có thể thay đổi tùy theo nhu cầu thực tế của khách hàng:

Thuộc tính kỹ thuật	Thông số chi tiết
Khổ rộng	350 ~ 2000 mm
Chiều dài	30 m trở lên
Tổng bề dày	0.5 ~ 30 mm
Số lớp vải chịu lực	1 ~ 10 lớp
Cường lực kéo đứt	100 ~ 2000 kgf/cm
Loại vải chịu lực	EP, NN
Chiều cao của tai bèo	40 – 300 mm (tiêu chuẩn: 60, 80, 120, 160, 200, 240, 300 mm)
Chiều rộng của tai bèo	25 – 110 mm (tùy thuộc chiều cao sóng)
Chiều cao của gân ngang	35 – 280 mm (thường thấp hơn tai bèo 10-20 mm để ép sát góc gập)

Điểm nổi bật của băng tải tai bèo

Dưới đây là một số đặc điểm nổi bật của băng tải tai bèo:

• Hạn chế vật liệu trượt và rơi khỏi mặt băng: Tai bèo tạo thành phần chắn dọc hai bên, giúp giữ vật liệu trong phạm vi vận chuyển và hạn chế tình trạng dạt ra ngoài khi dây băng di chuyển.
• Tận dụng không gian theo chiều cao: Băng tải tai bèo có thể thiết kế theo tuyến nghiêng để đưa vật liệu từ vị trí thấp lên cao, giúp tận dụng không gian nhà xưởng và rút ngắn tuyến vận chuyển trong một số bố trí mặt bằng.
• Linh hoạt trong thiết kế theo từng ứng dụng: Chiều rộng dây băng, chiều cao tai bèo, khoảng cách giữa các gân và độ nghiêng của tuyến tải có thể được lựa chọn dựa trên loại vật liệu, năng suất và điều kiện lắp đặt thực tế.
• Giảm nhu cầu sử dụng kết cấu chắn vật liệu bên ngoài: Chức năng giữ vật liệu được tích hợp trực tiếp trên dây băng thông qua tai bèo, giúp hạn chế phải bổ sung các bộ phận chắn rời trong những ứng dụng phù hợp.
• Dễ kết hợp với các công đoạn vận chuyển liên tục: Băng tải tai bèo có thể được bố trí tại vị trí cấp liệu, chuyển tải hoặc nâng vật liệu giữa các công đoạn, qua đó duy trì dòng vận chuyển liên tục trong dây chuyền sản xuất.

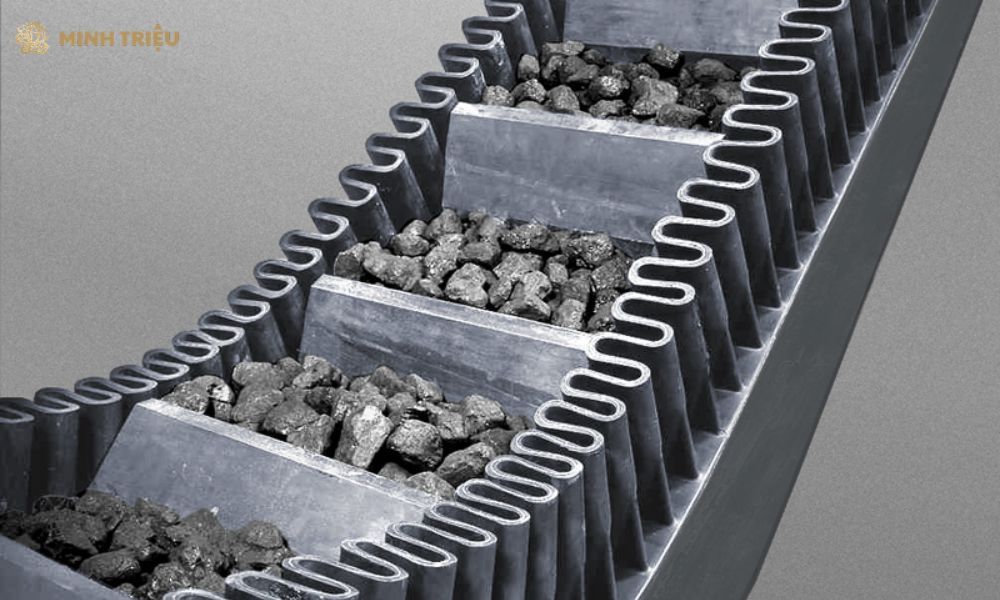

Băng tải tai bèo mang đến nhiều lợi thế trong vận chuyển vật liệu rời

Phân loại băng tải tai bèo

Dựa trên chất liệu của dây băng, băng tải tai bèo sẽ được phân thành các loại như sau:

• Băng tải tai bèo PVC: Loại băng tải tai bèo này có trọng lượng tương đối nhẹ, bề mặt dễ vệ sinh và khả năng gia công linh hoạt, phù hợp với các hệ thống vận chuyển hàng hóa, sản phẩm đóng gói hoặc nguyên liệu có tải trọng vừa phải.
• Băng tải tai bèo PU: Chất liệu PU của dây băng nổi bật với khả năng chống dầu mỡ, chống mài mòn và duy trì độ linh hoạt trong quá trình vận hành. Loại băng tải tai bèo này là lựa chọn lý tưởng cho các dây chuyền chế biến thực phẩm, đóng gói hoặc môi trường cần thường xuyên vệ sinh.
• Băng tải tai bèo cao su: Có ưu thế về độ bền cơ học, khả năng chịu tải, chống mài mòn và thích hợp với các điều kiện vận chuyển vật liệu nặng hoặc có tính chất gây mài mòn.

Các ứng dụng của băng tải tai bèo

Băng tải tai bèo được lựa chọn cho nhiều dây chuyền cần vận chuyển vật liệu rời, dạng hạt, dạng bột hoặc sản phẩm có kích thước nhỏ:

• Ngành khai thác khoáng sản: Băng tải tai bèo cao su có thể sử dụng để vận chuyển than, quặng, đá, cát và các loại vật liệu rời từ khu vực khai thác đến công đoạn nghiền, sàng hoặc tập kết.
• Ngành xây dựng và sản xuất vật liệu: Thiết bị được ứng dụng để vận chuyển cát, sỏi, xi măng, đá và các nguyên liệu dạng hạt hoặc bột trong dây chuyền sản xuất.
• Ngành nông nghiệp và chế biến nông sản: Băng tải tai bèo phù hợp với các loại nguyên liệu như lúa, ngô, đậu, cà phê, hạt giống và các sản phẩm dạng hạt.
• Ngành thực phẩm: Trong dây chuyền chế biến và cấp liệu, băng tải tai bèo có thể vận chuyển bột, ngũ cốc, hạt và các sản phẩm có kích thước nhỏ.
• Ngành hóa chất và phân bón: Thiết bị được sử dụng để vận chuyển các nguyên liệu dạng bột, hạt hoặc viên như phân bón, hạt nhựa và một số nguyên liệu hóa chất.
• Nhà máy điện và các hệ thống vận chuyển vật liệu rời: Băng tải tai bèo cao su được sử dụng trong các tuyến vận chuyển than và nguyên liệu rời với tải trọng lớn.

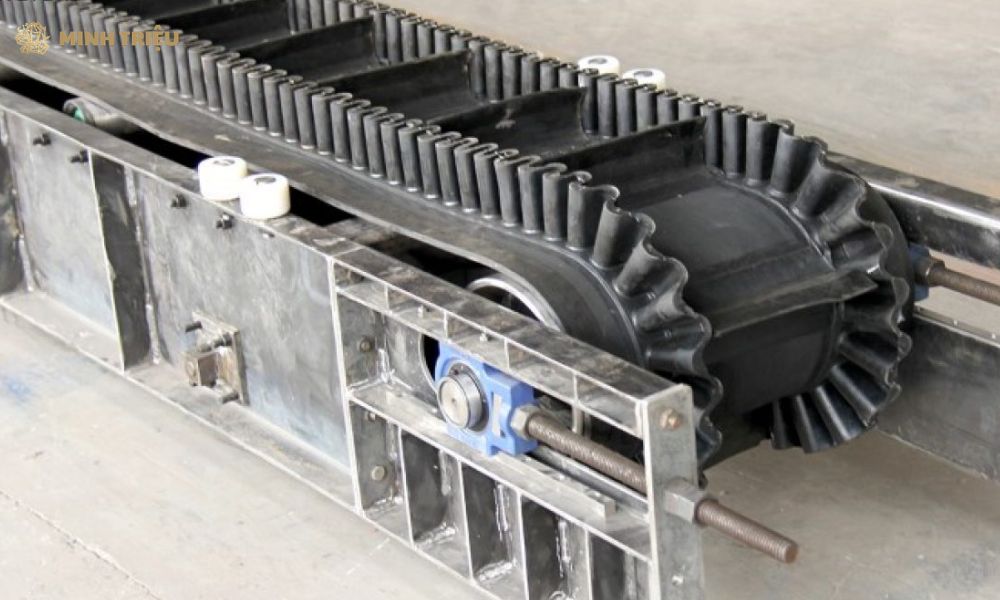

Băng tải tai bèo được sử dụng trong nhiều ngành khác nhau

Báo giá băng tải tai bèo mới nhất

Giá băng tải tai bèo phụ thuộc vào nhiều yếu tố và yêu cầu thiết kế riêng của từng khách hàng, đặc biệt là kích thước, loại dây băng, tải trọng, công suất truyền động và điều kiện làm việc. Vì vậy, Minh Triệu sẽ báo giá chi tiết sau khi nắm được yêu cầu vận chuyển, thông số kỹ thuật và điều kiện lắp đặt thực tế của từng công trình, qua đó đưa ra phương án phù hợp với nhu cầu sử dụng và ngân sách của khách hàng.

Minh Triệu – Thiết kế băng tải tai bèo theo nhu cầu sản xuất

Minh Triệu cung cấp dịch vụ từ chính nhu cầu sử dụng cụ thể của khách hàng. Chúng tôi được khách hàng tin tưởng qua nhiều năm từ những lợi thế sau:

• Hiểu đúng nhu cầu trước khi bắt tay thực hiện: Minh Triệu chủ động trao đổi về sản phẩm, dây chuyền và yêu cầu vận hành để xác định phương án phù hợp ngay từ đầu.
• Nhà xưởng rộng, chủ động trong chế tạo: Sở hữu không gian sản xuất rộng đến 6600m2 cùng năng lực gia công và lắp ráp tại xưởng, Minh Triệu có thể chủ động hơn về tiến độ, chất lượng và khả năng đáp ứng những yêu cầu riêng của từng khách hàng.
• Đội ngũ kỹ thuật có năng lực, hiểu thực tế sản xuất: Với chuyên môn và kinh nghiệm dày dặn, đội ngũ Minh Triệu đảm bảo có thể cung cấp đến khách hàng những sản phẩm chất lượng nhất.
• Chăm sóc khách hàng tận tâm: Minh Triệu luôn sát cánh với khách hàng trong mọi giai đoạn hợp tác, bao gồm cả khâu bảo hành, bảo trì, mở rộng hệ thống sản phẩm.

Nếu quý khách hàng đang có nhu cầu gia công băng tải tai bèo, đừng ngần ngại liên hệ ngay đến Minh Triệu:

• Hotline: 0886 151 688
• Email: business@minhtrieu.vn
• Địa chỉ văn phòng: 52/346 Thiên Lôi, Vĩnh Niệm, Lê Chân, Hải Phòng
• Địa chỉ nhà máy: Số 3, lô 5, Khu Công Nghiệp Lai Xá, Kim Chung, Hoài Đức, Hà Nội
