Quy trình Sửa chữa Lớn và Đại tu Băng tải Tự động: Nâng cao Hiệu suất Sản xuất

Hệ thống băng tải đóng vai trò xương sống trong hầu hết các quy trình sản xuất công nghiệp hiện đại, đảm bảo sự di chuyển liên tục của vật liệu và thành phẩm. Sự hoạt động ổn định của băng tải quyết định trực tiếp đến Hiệu suất tổng thể (OEE) và khả năng duy trì chuỗi cung ứng không gián đoạn. Bất kỳ sự cố nghiêm trọng nào cũng gây ra thiệt hại lớn về thời gian ngừng máy và chi phí vận hành phục hồi.

1. Phân biệt Sửa chữa Lớn và Đại tu (Overhaul)

1.1. Sửa chữa Lớn (Major Repair)

Sửa chữa Lớn tập trung vào việc can thiệp cục bộ, khắc phục các sự cố hỏng hóc nghiêm trọng nhưng cô lập trong một phần của hệ thống. Phạm vi công việc bao gồm thay thế một cụm tang bị hỏng nặng, thay con lăn trên diện rộng một đoạn nhất định, hoặc vá băng tải lớn bị rách do va đập. Mục tiêu chính của sửa chữa lớn là khôi phục chức năng hoạt động trong thời gian ngắn nhất, đảm bảo dây chuyền sớm trở lại sản xuất mà không cần thay đổi toàn bộ cấu trúc.

1.2. Đại tu (Overhaul)

Đại tu (Overhaul) thực hiện việc tháo dỡ toàn bộ hệ thống, kiểm tra mọi cấu kiện từ chi tiết nhỏ nhất đến tổng thể khung đỡ (Structure). Quy trình này đòi hỏi kiểm tra kỹ lưỡng, phục hồi hoặc thay thế tất cả các bộ phận có nguy cơ hỏng hóc, đưa hệ thống về trạng thái hiệu suất gần như ban đầu. Mục tiêu then chốt của Đại tu là kéo dài tuổi thọ thiết bị, cải thiện độ tin cậy và tối đa hóa Hiệu suất tổng thể (OEE) trong nhiều năm hoạt động tiếp theo.

Tiêu chí	Sửa chữa Lớn (Major Repair)	Đại tu (Overhaul)
Phạm vi	Cục bộ, chỉ xử lý khu vực hỏng hóc cụ thể.	Toàn diện, tháo dỡ và kiểm tra toàn bộ hệ thống băng tải.
Mục tiêu	Khôi phục chức năng tức thì, ngắn hạn.	Kéo dài tuổi thọ thiết bị, tối ưu hóa OEE lâu dài.
Thời gian ngừng máy	Ngắn, dự kiến theo mức độ hỏng hóc.	Dài, cần lập kế hoạch chi tiết, có thể kéo dài nhiều ngày.
Vật tư	Thay thế các bộ phận hỏng cụ thể (VD: 1 Tang).	Thay thế hàng loạt các chi tiết hao mòn (vòng bi, con lăn, cao su bọc tang).

2. Giai đoạn Chuẩn bị và Đánh giá Chi tiết

2.1. Lập kế hoạch tổng thể

Lập kế hoạch tổng thể đòi hỏi sự Đánh giá Hiện trạng (Audit) chi tiết và dự trù nguồn lực chính xác. Kỹ thuật viên thực hiện Kiểm tra phi phá hủy (NDT) các mối hàn và cấu trúc khung đỡ, phát hiện các vết nứt nhỏ mà mắt thường không thể thấy. Kỹ thuật viên cũng tiến hành đo đạc độ dày còn lại của dây băng tải, so sánh với tiêu chuẩn nhà sản xuất, đánh giá mức độ hao mòn và dự đoán tuổi thọ còn lại. Kết quả đánh giá cung cấp dữ liệu cơ sở để xác định danh sách vật tư cần thiết như Tang, con lăn, vòng bi và cao su bọc tang, đảm bảo chúng được đặt hàng trước và sẵn sàng trước khi ngừng máy. Dự trù thời gian thực hiện cần được phân tích thành tiến độ chi tiết cho từng hạng mục công việc, tránh kéo dài thời gian ngừng máy.

2.2. Công tác An toàn Lao động

Công tác an toàn lao động là ưu tiên số một, bắt buộc phải thực hiện quy trình Khóa/Thẻ (LOTO – Lockout/Tagout) để ngắt điện và cách ly mọi nguồn năng lượng khỏi hệ thống băng tải. Mỗi nhân viên đều phải gắn ổ khóa và thẻ cá nhân lên thiết bị cách ly nguồn năng lượng, ngăn chặn việc khởi động ngẫu nhiên và bảo vệ tính mạng công nhân. Các thẻ này ghi rõ tên nhân viên, ngày tháng, và lý do khóa/thẻ, cung cấp thông tin minh bạch. Việc kiểm tra điện áp zero bằng thiết bị đo là bắt buộc trước khi bất kỳ công việc nào được bắt đầu. Việc thiết lập khu vực làm việc an toàn bao gồm rào chắn khu vực đại tu, biển báo rõ ràng, và đảm bảo chiếu sáng đầy đủ cho công nhân.

1. Thông báo ngừng hoạt động cho tất cả các bên liên quan và người vận hành.
2. Tắt và cách ly thiết bị khỏi nguồn năng lượng (điện, thủy lực, khí nén, trọng lực).
3. Khóa các thiết bị cách ly năng lượng bằng ổ khóa cá nhân, ngăn khởi động lại.
4. Gắn thẻ (Tagout) cảnh báo lên khóa, ghi rõ thông tin người khóa.
5. Xác minh rằng năng lượng đã được loại bỏ (thử khởi động lại hoặc đo điện áp).

2.3. Chuẩn bị Nhân lực và Thiết bị hỗ trợ

Chuẩn bị nhân lực và thiết bị đảm bảo quá trình đại tu diễn ra hiệu quả và đúng tiến độ dự kiến. Quản lý thực hiện phân công nhóm công việc rõ ràng, bao gồm nhóm cơ khí (chịu trách nhiệm Tang, con lăn, khung đỡ), nhóm điện (hệ thống truyền động, cảm biến) và nhóm kỹ thuật băng chuyên về nối băng tải. Các thiết bị chuyên dụng cần được chuẩn bị như máy ép thủy lực để tháo lắp vòng bi, máy hàn/nối băng chuyên nghiệp, cẩu/palang để nâng hạ các Tang lớn, và giàn giáo an toàn cho công việc trên cao.

3. Quy trình Thực hiện Đại tu Chuyên sâu

3.1. Tháo dỡ và Vệ sinh Công nghiệp

Tháo dỡ và vệ sinh là bước đầu tiên, tạo ra môi trường làm việc sạch sẽ và thuận lợi cho việc kiểm tra chi tiết. Công nhân thực hiện tháo dỡ các cấu kiện cũ như dây băng cũ (nếu thay mới), các con lăn bị kẹt hoặc Tang bị mòn. Vệ sinh công nghiệp loại bỏ triệt để bụi bẩn, vật liệu thừa và dầu mỡ tích tụ trên khung và chi tiết máy, giúp dễ dàng phát hiện các vết nứt hoặc hỏng hóc tiềm ẩn trên khung đỡ (Structure).

3.2. Sửa chữa và Thay thế Cấu kiện Chính

Thay thế cấu kiện chính là trọng tâm của quy trình Đại tu, tác động trực tiếp đến tuổi thọ thiết bị và độ tin cậy của hệ thống băng tải.

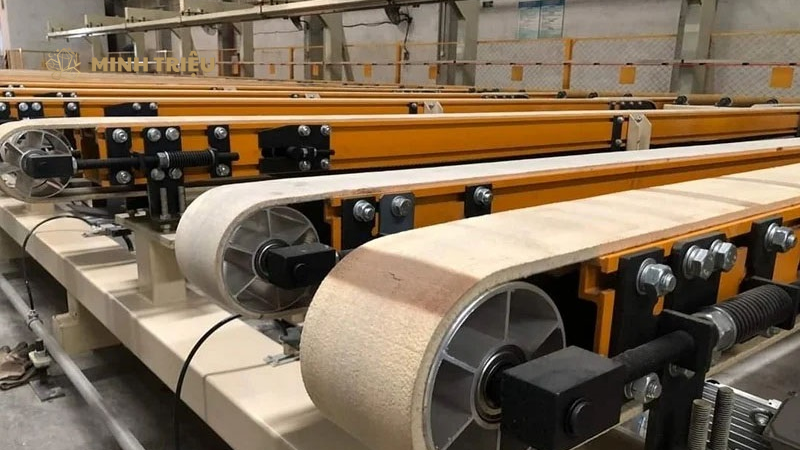

• Tang (Pulley) và Trục: Tang và Trục đảm nhận việc truyền lực và căng băng tải. Kỹ sư thực hiện thay mới/bảo trì vòng bi và bọc lại cao su chống trượt (Lagging) cho tang chủ động để tăng hệ số ma sát và giảm thiểu trượt băng. Việc kiểm tra và hiệu chỉnh độ thẳng trục là cần thiết để ngăn ngừa hiện tượng lệch băng tải sau này, đảm bảo băng tải chạy ổn định.
• Con lăn (Idlers) và Khung đỡ (Structure): Con lăn hỗ trợ dây băng tải trong quá trình vận chuyển. Thay thế toàn bộ con lăn hỏng (cả con lăn chịu lực và con lăn hồi) giảm thiểu ma sát, tiết kiệm năng lượng và giảm tải trọng lên động cơ. Nhóm cơ khí tiến hành gia cố/hàn sửa chữa các đoạn khung đỡ bị nứt gãy hoặc bị ăn mòn, khôi phục tính toàn vẹn của cấu trúc chịu lực.

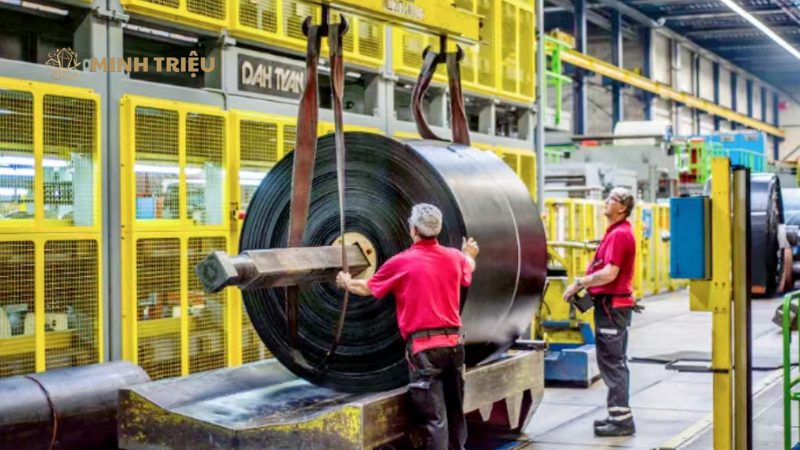

• Dây băng tải (Belt): Dây băng tải là thành phần hao mòn nhiều nhất và đại tu toàn diện thường bao gồm thay mới dây băng hoàn toàn. Việc lựa chọn loại dây băng phải phù hợp với tải thiết kế, tốc độ và môi trường vận hành. Kỹ thuật viên thực hiện nối băng tải bằng phương pháp ép nhiệt (Hot Vulcanization), sử dụng nhiệt độ và áp suất cao để tạo ra một vết nối đồng nhất với vật liệu băng. Mối nối này mang lại độ bền và linh hoạt tối đa, tránh hiện tượng bung mối nối trong quá trình vận hành tải nặng. Nối lạnh chỉ nên được dùng cho các ứng dụng tải nhẹ hoặc sửa chữa tạm thời.

Các giai đoạn nối băng tải bằng Ép nhiệt (Hot Vulcanization):

1. Chuẩn bị Bề mặt: Cắt vát và bóc tách các lớp dây băng tải theo góc và chiều dài tiêu chuẩn kỹ thuật.
2. Vệ sinh & Keo: Vệ sinh bề mặt nối và bôi keo chuyên dụng đảm bảo độ bám dính.
3. Ép Nhiệt: Đặt dây băng vào máy ép thủy lực và thực hiện ép nhiệt dưới áp suất và nhiệt độ quy định trong thời gian nhất định.
4. Làm Nguội: Giữ nguyên áp suất cho đến khi mối nối nguội hoàn toàn để đảm bảo độ liên kết và tính ổn định vật liệu.
5. Hoàn tất: Cắt tỉa các cạnh và kiểm tra độ dày, độ đều của mối nối.

4. Căn chỉnh, Vận hành Thử và Bàn giao

4.1. Căn chỉnh Hệ thống Cơ khí

Căn chỉnh hệ thống cơ khí khôi phục các tham số vận hành quan trọng về mức tiêu chuẩn kỹ thuật ban đầu. Kỹ thuật viên thực hiện Căn chỉnh độ căng băng tải (Tensioning), đảm bảo lực căng vừa đủ để ngăn ngừa trượt băng mà không tạo ra áp lực quá mức lên vòng bi Tang. Việc Hiệu chỉnh độ lệch băng tải (Tracking) là rất quan trọng, sử dụng các con lăn chủ động hoặc điều chỉnh vị trí Tang để dây băng tải chạy ổn định trên con lăn và Tang. Cuối cùng, lắp đặt và căn chỉnh các thiết bị an toàn như công tắc dừng khẩn cấp và cảm biến lệch băng đảm bảo phản ứng nhanh chóng với sự cố.

1. Nhiệt độ: Nhiệt độ hoạt động của các vòng bi Tang và hộp số phải nằm trong giới hạn cho phép, chứng tỏ không có ma sát quá mức.
2. Độ rung: Độ rung của khung đỡ (Structure) và hệ thống truyền động phải đạt mức thấp, chứng tỏ độ căn chỉnh tốt và không có chi tiết bị lỏng.
3. Dòng điện: Dòng điện tiêu thụ của động cơ phải ổn định và phù hợp với tải thiết kế, tránh quá tải gây hại cho động cơ.
4. Độ lệch băng: Dây băng tải phải chạy thẳng, không chạm vào khung hay các chi tiết khác (Hiệu chỉnh độ lệch đạt yêu cầu).

4.2. Vận hành thử tải

Vận hành thử tải xác nhận khả năng hoạt động của băng tải trong điều kiện thực tế khắc nghiệt nhất. Quy trình này bắt đầu bằng việc chạy thử không tải để kiểm tra tiếng ồn và độ rung của vòng bi và con lăn mới thay thế. Sau đó, kỹ sư thực hiện chạy thử có tải với công suất tăng dần (50%, 75%, 100% tải thiết kế) để đánh giá độ bền của mối nối băng tải (ép nhiệt). Trong quá trình này, đội ngũ ghi nhận các thông số vận hành quan trọng (nhiệt độ, dòng điện, độ ổn định của dây băng tải), đánh giá mức độ Hiệu suất tổng thể (OEE) đạt được sau đại tu.

4.3. Hoàn thiện Hồ sơ và Bàn giao

Hoàn thiện hồ sơ là bước chính thức kết thúc quy trình đại tu, cung cấp tài liệu quan trọng cho quản lý bảo trì sau này. Hồ sơ bao gồm Biên bản Nghiệm thu Sửa chữa/Đại tu, chứng minh chất lượng công việc đã hoàn thành và xác nhận hệ thống đủ điều kiện vận hành. Hồ sơ kỹ thuật cần ghi lại danh sách vật tư thay thế (có thông số kỹ thuật chi tiết, nguồn gốc Tang, con lăn, vòng bi), bản vẽ hiệu chỉnh hệ thống (nếu có thay đổi cấu trúc), và nhật ký bảo trì, tạo thành cơ sở dữ liệu tin cậy cho Bảo trì định kỳ (Preventive Maintenance) tiếp theo.

5. Kết luận

Tuân thủ nghiêm ngặt quy trình sửa chữa lớn và đại tu băng tải mang lại nhiều lợi ích chiến lược cho hoạt động sản xuất, vượt xa chi phí đầu tư ban đầu.Đại tu đảm bảo An toàn lao động tối đa, giảm thiểu nguy cơ hỏng hóc đột ngột gây ra sự cố nghiêm trọng và giảm chi phí vận hành dài hạn nhờ việc tối ưu hóa hiệu suất năng lượng. Các chuyên gia khuyến nghị tần suất đại tu nên được xác định dựa trên môi trường hoạt động (nóng ẩm, bụi bẩn) và cường độ sử dụng, đảm bảo hệ thống hoạt động trong điều kiện lý tưởng nhất.
