Phân biệt Actuator Thủy lực Tác động Đơn và Tác động Kép: Ứng dụng và Lựa chọn Tối ưu

Actuator thủy lực là nền tảng công nghệ không thể thiếu, đảm bảo khả năng tạo ra lực và mô-men xoắn khổng lồ với độ tin cậy cao, là nhân tố quyết định hiệu suất của hầu hết các thiết bị chấp hành (Actuator) trong sản xuất công nghiệp. Bản chất của Actuator thủy lực tác động đơn và tác động kép định hình cách thức máy móc vận hành, quyết định tính chất của chu trình làm việc, tốc độ đáp ứng, và quan trọng nhất là chi phí vận hành và bảo trì của toàn bộ hệ thống truyền động.

Sự khác biệt về cấu tạo buồng dầu và cơ chế hồi vị dẫn đến sự phân hóa rõ rệt về ứng dụng và khả năng kiểm soát, buộc kỹ sư phải đưa ra lựa chọn thiết kế phù hợp ngay từ giai đoạn đầu tiên để tránh lãng phí năng lượng và tối ưu hóa năng suất. Bài viết này cung cấp cái nhìn toàn diện về phân biệt Actuator thủy lực tác động đơn và tác động kép, giải thích nguyên lý hoạt động nội tại của từng loại, và phân tích những ưu điểm, nhược điểm cụ thể. C

1. Vị thế của Actuator Thủy lực trong Công nghiệp

1.1. Actuator Thủy lực là gì?

Actuator thủy lực được định nghĩa là một thiết bị chấp hành cơ học, có trách nhiệm chuyển đổi năng lượng tiềm năng của chất lỏng thủy lực có áp suất cao thành năng lượng cơ học dưới dạng chuyển động. Chuyển động cơ học này có thể là tuyến tính (xi lanh) hoặc quay (mô tơ hoặc Actuator quay), là yếu tố cần thiết để thực hiện các công việc nặng nhọc như nâng, ép, kẹp, hoặc quay tải trọng lớn.

Lợi thế cốt lõi của Actuator thủy lực là mật độ công suất cực kỳ cao, cho phép Actuator nhỏ gọn tạo ra lực đẩy Actuator thủy lực hoặc mô-men xoắn lớn hơn nhiều lần so với Actuator khí nén hoặc điện cùng kích thước, đảm bảo độ bền vượt trội trong các môi trường khắc nghiệt và tải nặng liên tục.

1.2. Sự Cần thiết phải Phân biệt Loại Tác động

Sự cần thiết phải phân biệt loại tác động bắt nguồn từ yêu cầu về kiểm soát hành trình và hiệu suất năng lượng của ứng dụng. Việc lựa chọn đúng loại tác động là yếu tố quyết định để tối ưu hóa hiệu suất, tốc độ chu trình và chi phí vận hành. Actuator thủy lực tác động đơn và tác động kép phục vụ hai nhu cầu cơ bản khác nhau: Actuator tác động đơn đơn giản hóa hệ thống và tiết kiệm chi phí ban đầu khi chỉ cần lực làm việc một chiều.

Trong khi Actuator tác động kép cung cấp sự kiểm soát tuyệt đối về cả lực và tốc độ ở hai hành trình, cần thiết cho các cơ cấu có tải trọng thay đổi hoặc yêu cầu định vị chính xác. Việc đánh giá sai loại tác động có thể dẫn đến chi phí vận hành cao hơn, chu kỳ sản xuất chậm hơn hoặc thậm chí là hư hỏng hệ thống.

2. Actuator Thủy lực Tác động Đơn (Single-Acting Actuator)

2.1. Cấu tạo và Nguyên lý Hoạt động

Actuator thủy lực tác động đơn được cấu tạo đơn giản, chỉ bao gồm một buồng làm việc và một cổng cấp dầu duy nhất. Xi lanh thủy lực một chiều này nhận dầu áp suất cao vào buồng làm việc (thường là buồng Cap-side), tạo ra lực đẩy Actuator thủy lực theo một hướng duy nhất (hành trình làm việc).

Hành trình ngược lại (hồi vị) không sử dụng áp suất thủy lực, mà sử dụng lực bên ngoài để đẩy piston về vị trí ban đầu. Lực bên ngoài này có thể là lò xo hồi vị được lắp đặt bên trong xi lanh, hoặc là trọng lực của tải trọng (ví dụ: kích nâng). Nguyên lý này giúp hệ thống tiết kiệm một đường ống và một cổng van phân phối, đơn giản hóa mạch thủy lực tổng thể.

2.2. Ưu điểm và Nhược điểm

Actuator thủy lực tác động đơn mang lại nhiều ưu điểm vượt trội về mặt kinh tế và đơn giản hóa, được thể hiện qua thiết kế đơn giản, tiết kiệm chi phí lắp đặt hệ thống van và đường ống, và ít rò rỉ dầu hơn do chỉ có một phớt áp suất chính. Hơn nữa, quá trình hồi dầu về thùng trở nên đơn giản hơn nhiều.

Tuy nhiên, Xi lanh thủy lực một chiều này cũng tồn tại những nhược điểm cố hữu. Tốc độ hồi về của Actuator là không kiểm soát được, phụ thuộc hoàn toàn vào hằng số lò xo hoặc khối lượng tải trọng, dẫn đến chu kỳ làm việc chậm và không linh hoạt. Ngoài ra, lò xo hồi vị cũng có thể làm giảm lực đẩy Actuator thủy lực hữu ích trong hành trình làm việc và giới hạn tổng hành trình của piston.

2.3. Ứng dụng Điển hình

Actuator thủy lực tác động đơn thường được ưu tiên trong các ứng dụng chỉ cần lực làm việc theo một chiều và không yêu cầu kiểm soát tốc độ nghiêm ngặt ở hành trình hồi vị. Ứng dụng điển hình bao gồm cơ cấu nâng hạ đơn giản như kích thủy lực, xe nâng pallet, hoặc bàn nâng công nghiệp, nơi trọng lực của tải trọng đảm nhận vai trò hồi vị.

Chúng cũng được sử dụng trong các hệ thống phanh hoặc kẹp thủy lực cơ bản, trong đó lò xo hồi vị đảm bảo Actuator nhanh chóng nhả kẹp khi áp suất dầu được xả, cung cấp giải pháp tin cậy và kinh tế cho các thiết bị chấp hành không thường xuyên.

3. Actuator Thủy lực Tác động Kép (Double-Acting Actuator)

3.1. Cấu tạo và Nguyên lý Hoạt động

Actuator thủy lực tác động kép được định nghĩa là Xi lanh thủy lực hai chiều, có đặc điểm cấu tạo với hai cổng cấp dầu và hai buồng làm việc độc lập: buồng Cap-side (buồng không có thanh piston) và buồng Rod-side (buồng có thanh piston). Nguyên lý hoạt động cho phép Actuator chuyển động theo cả hai hướng (đẩy ra và rút vào) hoàn toàn bằng lực thủy lực.

Khi dầu áp suất cao được cấp vào buồng Cap-side, Actuator đẩy ra; khi dầu áp suất cao được cấp vào buồng Rod-side, Actuator rút vào. Khả năng kiểm soát Actuator ở cả hai hành trình là lợi thế chiến lược, giúp thiết bị chấp hành này hoạt động độc lập với trọng lực hoặc lực cản bên ngoài, tối ưu hóa sự linh hoạt trong sản xuất công nghiệp.

3.2. Ưu điểm và Nhược điểm

Actuator thủy lực tác động kép mang lại khả năng kiểm soát tốc độ và lực tuyệt đối ở cả hai chiều, là ưu điểm lớn nhất so với loại tác động đơn. Khả năng kiểm soát hai hành trình đảm bảo Actuator có thể di chuyển tải trọng theo hai hướng, thậm chí tải trọng không đối trọng. Tốc độ đáp ứng của hệ thống là nhanh chóng, chỉ phụ thuộc vào lưu lượng dầu cấp.

Tuy nhiên, loại Actuator này đòi hỏi hệ thống van phức tạp hơn, cần van 4/3 chiều để điều khiển hướng dòng chảy, dẫn đến chi phí ban đầu cao hơn. Ngoài ra, do có hai buồng áp suất, Actuator thủy lực tác động kép tiêu thụ dầu nhiều hơn (buồng Cap-side) và tiềm ẩn rò rỉ ở cả hai đầu phớt, yêu cầu quy trình bảo trì nghiêm ngặt hơn.

3.3. Sự khác biệt về Lực và Tốc độ Hành trình

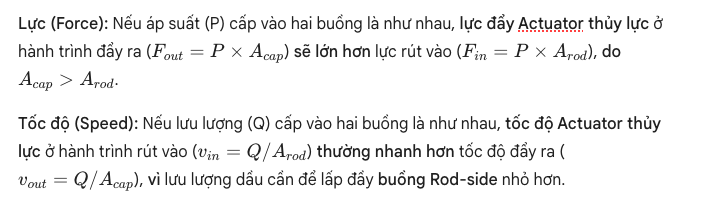

Sự khác biệt về lực và tốc độ hành trình trong Actuator thủy lực tác động kép bắt nguồn từ sự chênh lệch diện tích piston hiệu dụng giữa hai buồng. Buồng Rod-side có diện tích tác dụng nhỏ hơn buồng Cap-side do sự hiện diện của thanh piston. Điều này dẫn đến hai hệ quả vật lý quan trọng:

4. So sánh Chuyên sâu và Tiêu chí Lựa chọn

4.1. Bảng So sánh Actuator Tác động Đơn vs Tác động Kép

Bảng so sánh tóm tắt các tiêu chí kỹ thuật và kinh tế quan trọng, giúp người đọc phân biệt Actuator thủy lực tác động đơn và tác động kép một cách rõ ràng, là cơ sở để đưa ra quyết định đầu tư thông minh cho thiết bị chấp hành (Actuator) trong sản xuất công nghiệp.

Tiêu chí	Actuator Tác động Đơn	Actuator Tác động Kép
Số Cổng Cấp Dầu	Một (cổng cấp dầu duy nhất)	Hai (Cổng A và Cổng B)
Hành trình Hồi vị	Sử dụng lò xo hồi vị hoặc Trọng lực	Sử dụng Áp suất Thủy lực
Kiểm soát Tốc độ Hồi	Không kiểm soát được (phụ thuộc Lò xo/Trọng lực)	Hoàn toàn kiểm soát được (phụ thuộc Lưu lượng)
Lực Đẩy/Kéo	Chỉ có lực làm việc một chiều	Lực ở cả hai chiều (khác nhau)
Van Phân phối	Van 3/2 chiều (đơn giản, chi phí thấp)	Van 4/3 chiều (phức tạp, chi phí cao hơn)
Độ Phức tạp Hệ thống	Thấp	Cao
Tiềm năng Rò rỉ	Thấp (chỉ ở một đầu)	Cao hơn (hai đầu phớt)

4.2. Yếu tố ảnh hưởng đến Hiệu suất

Yếu tố ảnh hưởng đến hiệu suất của Actuator bao gồm đặc tính tải trọng, mức độ kiểm soát và thiết kế cơ khí của Actuator. Tải trọng là yếu tố tiên quyết: nếu tải trọng có đối trọng hoặc luôn hướng về vị trí ban đầu (ví dụ: cần cẩu), Actuator tác động đơn có thể hoạt động hiệu quả.

Ngược lại, nếu tải trọng không có đối trọng hoặc cần phải được kéo và đẩy chủ động (ví dụ: cửa lò nung ngang), Actuator thủy lực tác động kép là bắt buộc. Mức độ chính xác cần thiết cho tốc độ hồi về và lực ở hành trình hồi vị cũng xác định lựa chọn: kiểm soát tuyệt đối chỉ có thể đạt được với tác động kép.

4.3. Hướng dẫn Lựa chọn Loại Actuator Phù hợp

Việc hướng dẫn lựa chọn loại Actuator phù hợp được thực hiện dựa trên việc phân tích chi tiết yêu cầu công việc. Các Trường hợp nên chọn Actuator thủy lực tác động đơn (Xi lanh thủy lực một chiều):

• Chỉ cần lực làm việc theo một chiều (Nâng, Ép, Kích).
• Có thể tận dụng trọng lực hoặc lực tải để hoàn thành hành trình hồi vị.
• Yêu cầu hệ thống thủy lực đơn giản, tiết kiệm chi phí và ít rò rỉ.
• Không quan trọng tốc độ hồi về.

Các Trường hợp bắt buộc phải chọn Actuator thủy lực tác động kép (Xi lanh thủy lực hai chiều):

• Cần kiểm soát lực và tốc độ ở cả hai hành trình (Đẩy ra và Rút vào).
• Tải trọng nằm ngang, không có đối trọng hoặc tải trọng thay đổi liên tục.
• Yêu cầu tốc độ chu trình nhanh và ổn định.
• Cần khả năng giữ piston ở bất kỳ vị trí nào trong hành trình (sử dụng van 4/3 chiều ở vị trí trung gian).

5. Hệ thống Thủy lực Điều khiển cho Từng Loại Actuator

5.1. Mạch Thủy lực cho Actuator Tác động Đơn

Mạch thủy lực cho Actuator thủy lực tác động đơn là mạch đơn giản nhất, chỉ cần một van phân phối 3/2 chiều (3-port, 2-position valve) để kiểm soát hoạt động. Van 3/2 có nhiệm vụ chính là kiểm soát việc cấp dầu áp suất cao từ bơm vào cổng cấp dầu của Actuator và xả dầu (hoặc hồi dầu) về thùng.

Khi van ở vị trí cấp dầu, piston đẩy ra nhờ áp suất; khi van chuyển sang vị trí xả dầu, dầu trong buồng Actuator được xả về thùng, cho phép lò xo hồi vị hoặc trọng lực thực hiện hành trình rút về. Cấu hình này giảm thiểu tổn thất áp suất và tăng hiệu quả năng lượng.

5.2. Mạch Thủy lực cho Actuator Tác động Kép

Mạch thủy lực cho Actuator thủy lực tác động kép bắt buộc sử dụng một van phân phối 4/3 chiều để điều khiển Actuator. Van 4/3 có khả năng định hướng dòng dầu đi vào Cổng A (Actuator đẩy ra) và đi ra khỏi Cổng B (Actuator rút vào), hoặc ngược lại.

Quan trọng hơn, vị trí trung gian của van 4/3 chiều thường cho phép Actuator ở trạng thái giữ, khóa dầu ở cả buồng Cap-side và Rod-side, giữ piston đứng yên dưới tải trọng. Việc sử dụng van 4/3 chiều đảm bảo sự linh hoạt tối đa trong việc kiểm soát cả tốc độ hồi về và tốc độ đẩy ra.

5.3. Vai trò của Thiết bị Chấp hành trong các Ứng dụng Khác nhau

Vai trò của thiết bị chấp hành Actuator thủy lực được mở rộng sang cả chuyển động quay, được đại diện bởi Actuator quay (Rotary Actuator). Tương tự như xi lanh, Actuator quay cũng có cơ chế tác động đơn và tác động kép. Cơ chế Rack and Pinion thường là tác động kép, sử dụng áp suất thủy lực để quay trục theo cả hai hướng, đảm bảo mô-men xoắn mạnh mẽ và kiểm soát góc quay tuyệt đối, phù hợp cho các cơ cấu kẹp và xoay nặng.

Ngược lại, cơ chế Vane có thể là tác động đơn hoặc tác động kép. Actuator quay tác động đơn chỉ cung cấp mô-men xoắn theo một hướng, thường được sử dụng trong các van điều khiển đơn giản để đóng mở cửa van. Việc hiểu rõ cơ chế tác động là chìa khóa để lựa chọn mô-men xoắn và góc quay phù hợp.

6. Kết luận

Actuator thủy lực tác động đơn và tác động kép phục vụ các mục đích riêng biệt trong thiết bị chấp hành (Actuator) trong sản xuất công nghiệp, đại diện cho hai triết lý thiết kế hệ thống thủy lực khác nhau: đơn giản hóa/tiết kiệm chi phí so với kiểm soát tuyệt đối/linh hoạt. Xi lanh thủy lực một chiềulà giải pháp tối ưu cho các ứng dụng một chiều, tận dụnglò xo hồi vị hoặc trọng lực, trong khiXi lanh thủy lực hai chiềulà bắt buộc để kiểm soát hoàn toàn cả lực đẩy Actuator thủy lực và tốc độ Actuator thủy lực ở cả hai hành trình.
