Cách Tính Sai Số Chế Tạo Đồ Gá: Cẩm Nang Kỹ Thuật Toàn Tập Từ Chuyên Gia Minh Triệu

Trong bối cảnh nền công nghiệp phụ trợ Việt Nam đang chuyển mình mạnh mẽ để tham gia vào chuỗi cung ứng toàn cầu, yêu cầu về độ chính xác gia công không còn dừng lại ở những con số “vừa mắt”. Các đối tác từ Nhật Bản, Hàn Quốc hay Châu Âu đòi hỏi sự chính xác tuyệt đối đến từng micromet. Trái tim của quá trình này chính là hệ thống đồ gá (JIG). Tuy nhiên, có một thực tế là nhiều đơn vị gia công hiện nay chỉ chú trọng vào sai số định vị mà bỏ qua một “sát thủ thầm lặng” là tính sai số chế tạo đồ gá.

Sai số chế tạo đồ gá là những sai lệch tích lũy phát sinh ngay từ khâu sản xuất bản thân bộ đồ gá đó. Nếu không được tính toán khoa học, nó sẽ biến mọi nỗ lực gia công trên máy CNC đắt tiền trở nên vô nghĩa. Tại Công ty TNHH Thương mại và Sản xuất Minh Triệu, chúng tôi quan niệm rằng: “Đồ gá là nền móng của chất lượng”. Bài viết này là sự đúc kết từ lý thuyết hàn lâm và kinh nghiệm thực chiến tại các xưởng sản xuất ở Hà Nội và Hải Phòng, mang đến cho bạn cái nhìn toàn diện nhất về cách tính toán và khống chế sai số chế tạo đồ gá.

1. Bản chất và nguồn gốc của sai số chế tạo đồ gá

Để khống chế được sai số, trước hết ta phải biết nó đến từ đâu. Sai số chế tạo đồ gá không phải là một trị số đơn lẻ mà là một tổ hợp các sai lệch hình học và vị trí tương quan.

1.1. Sai số kích thước của phần tử định vị

Đây là sai số dễ nhận thấy nhất. Ví dụ, một chốt trụ định vị có đường kính thiết kế là 20h6. Tuy nhiên, trong quá trình gia công chốt, thực tế nó đạt 19.995mm hoặc 19.998mm. Sự sai lệch này trực tiếp làm thay đổi khe hở định vị, từ đó dẫn đến sai số gá đặt của chi tiết sau này.

1.2. Sai số vị trí tương quan (Geometric Errors)

Đây là phần khó kiểm soát và thường gây ra những lỗi “vô hình”.

• Độ không vuông góc: Trục của chốt định vị không vuông góc với mặt đáy đồ gá.

• Độ không song song: Các mặt của phiến tì không song song với bàn máy CNC.

• Độ không đồng tâm: Giữa các lỗ bạc hướng dẫn và các lỗ định vị.

1.3. Sai số lắp ráp và ứng suất dư

Nhiều kỹ sư quên rằng khi lắp ráp các chi tiết thành một bộ JIG hoàn chỉnh, việc xiết bu lông quá chặt hoặc các mối lắp có độ dôi sẽ tạo ra ứng suất cục bộ, làm biến dạng thân đồ gá. Tại Minh Triệu, chúng tôi luôn sử dụng các kỹ thuật lắp ráp khử ứng suất để đảm bảo trị số ổn định theo thời gian.

2. Hệ thống công thức tính sai số chế tạo đồ gá chuyên sâu

Trong thiết kế đồ gá, việc phân bổ dung sai chế tạo cho các chi tiết cấu thành là một nghệ thuật cân bằng giữa Chất lượng và Chi phí.

2.1. Phương pháp Cực đại – Cực tiểu (Arithmetic Sum Method)

Phương pháp này dựa trên giả thuyết xấu nhất: Tất cả các sai số thành phần đều đạt mức tối đa và cùng một hướng gây hại.

• Khi nào sử dụng? Dùng cho các loại đồ gá kiểm tra (Check JIG), đồ gá mài chính xác hoặc các chi tiết có dung sai gia công cực ngặt (IT6, IT7).

• Phân tích kinh tế: Phương pháp này đòi hỏi chế tạo đồ gá cực kỳ chính xác (thường gấp 3-5 lần độ chính xác của chi tiết gia công), do đó chi phí làm JIG sẽ rất cao.

2.2. Phương pháp Xác suất (Statistical Method)

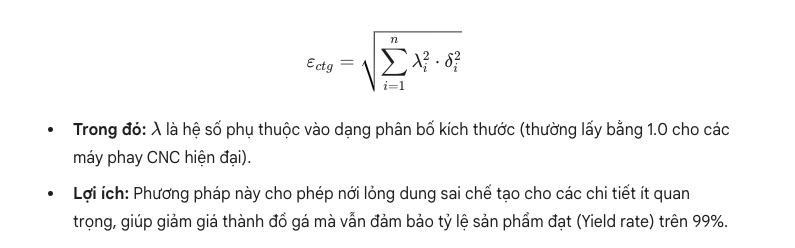

Trong sản xuất thực tế, xác suất để tất cả các linh kiện đồ gá cùng sai lệch tối đa theo một hướng là cực kỳ thấp (theo đường cong phân bố chuẩn Gauss).

3. Kiểm soát sai số do mòn – Yếu tố quyết định tuổi thọ JIG

Một bộ đồ gá có thể đạt cực thấp khi mới xuất xưởng, nhưng sau 10.000 lượt gá, nó có còn chính xác không? Câu trả lời nằm ở khả năng chống mòn.

3.1. Cơ chế mài mòn trong đồ gá

Khi phôi tiếp xúc và trượt trên các phần tử định vị, các đỉnh nhấp nhô bề mặt sẽ bị san phẳng hoặc bị cày xước.

• Phôi gang: Có chứa cát đúc gây mòn rất nhanh.

• Phôi nhôm: Dễ gây hiện tượng “lẹo dao” hoặc dính bề mặt, làm thay đổi kích thước định vị.

3.2. Công thức thực nghiệm tính độ mòn

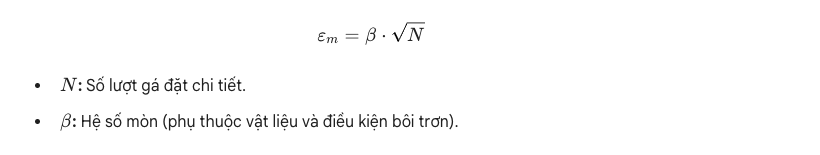

Tại xưởng Minh Triệu, chúng tôi áp dụng công thức sau để dự báo thời điểm cần bảo trì đồ gá:

4. Ảnh hưởng của nhiệt học cơ khí đến sai số chế tạo

Năm 2026, khi công suất máy CNC ngày càng tăng, nhiệt độ trong buồng máy có thể lên tới 50-60°C. Sự giãn nở nhiệt của thân đồ gá là một nguồn gây sai số lớn.

• Biến dạng nhiệt: Một thân đồ gá dài 500mm bằng thép có thể giãn nở thêm 0.05mm khi nhiệt độ tăng thêm 10°C.

• Giải pháp từ Minh Triệu: Chúng tôi ưu tiên các kết cấu đồ gá đối xứng và sử dụng vật liệu có hệ số giãn nở nhiệt thấp cho các JIG siêu chính xác.

5. Quy trình quản trị sai số tại Công ty Minh Triệu

Để mang lại sự tin tưởng tuyệt đối cho khách hàng tại các KCN như Lai Xá (Hà Nội) hay Vĩnh Niệm (Hải Phòng), Cơ khí Minh Triệu vận hành quy trình kiểm soát sai số 5 lớp:

Bước 1: Phân tích Tolerance Stack-up trên môi trường số. Trước khi cắt thép, các kỹ sư sử dụng phần mềm mô phỏng chuỗi kích thước 3D. Chúng tôi xác định đâu là “kích thước nhạy cảm” nhất ảnh hưởng đến sai số đồ gá.

Bước 2: Gia công chính xác “One-Set”. Tại xưởng Lai Xá, các bề mặt định vị quan trọng luôn được gia công trên cùng một lần gá máy phay CNC 5 trục. Việc này loại bỏ hoàn toàn sai số tích lũy do việc tháo gá giữa các nguyên công.

Bước 3: Nhiệt luyện công nghệ cao. Chúng tôi sử dụng thép SKD11 hoặc DC53 được nhiệt luyện chân không đạt độ cứng 58-62 HRC. Việc này đảm bảo các điểm chuẩn không bị biến dạng dưới lực kẹp và chống mài mòn tuyệt vời.

Bước 4: Đo kiểm tọa độ (CMM Inspection). Toàn bộ đồ gá sau lắp ráp được đưa vào phòng máy CMM (Coordinate Measuring Machine). Mọi thông số về độ vuông góc, độ song song và khoảng cách tâm đều được xuất báo cáo (Report) rõ ràng gửi kèm cho khách hàng.

Bước 5: Đánh giá năng lực quá trình (CPK). Chúng tôi không chỉ bàn giao bộ JIG, chúng tôi bàn giao sự ổn định. Minh Triệu hỗ trợ khách hàng gia công thử nghiệm mẫu để đánh giá chỉ số CPK (Process Capability Index). Nếu CPK > 1.33, bộ đồ gá mới được coi là đạt yêu cầu.

6. Các lỗi thường gặp và cách khắc phục trong tính toán sai số chế tạo

• Bỏ qua khe hở mối lắp: Khi lắp chốt định vị vào thân JIG, nếu chọn mối lắp quá lỏng, chốt sẽ bị nghiêng dưới lực cắt. Khắc phục: Sử dụng mối lắp trung gian hoặc lắp chặt nhẹ kết hợp keo cố định chuyên dụng.

• Thân đồ gá quá mảnh: Gây ra hiện tượng đàn hồi khi máy ăn dao sâu. Khắc phục: Tăng cứng bằng các gân tăng cứng hoặc đúc thân JIG bằng gang xám để hấp thụ rung động.

• Không tính đến sai số của máy công cụ: Bản thân bàn máy CNC cũng có độ không phẳng nhất định. Khắc phục: Phay phẳng mặt đáy đồ gá trực tiếp trên chính máy sẽ sử dụng bộ JIG đó.

7. Tương lai của ngành đồ gá: Xu hướng Smart JIG 2026

Tại Minh Triệu, chúng tôi đang hướng tới các giải pháp Smart JIG. Đây là thế hệ đồ gá tích hợp cảm biến để:

• Theo dõi lực kẹp thời gian thực (tránh biến dạng $\varepsilon_k$).

• Cảnh báo độ mòn của phần tử định vị (giảm $\varepsilon_m$).

• Tự động bù trừ sai số nhiệt thông qua phần mềm.

8. Kết luận

Tính sai số chế tạo đồ gá không chỉ đơn thuần là những phép toán cộng trừ trên giấy, mà đó là một quá trình tư duy logic, sự am hiểu sâu sắc về vật liệu và máy móc. Một sai sót nhỏ trong khâu tính toán có thể dẫn đến sự thất bại của cả một dây chuyền sản xuất hàng loạt.

Với phương châm “Chính xác đến từng micromet – Uy tín từ mỗi mối hàn”, Công ty TNHH Thương mại và Sản xuất Minh Triệu cam kết mang đến cho quý đối tác những giải pháp đồ gá tối ưu nhất. Chúng tôi không chỉ cung cấp sản phẩm cơ khí, chúng tôi cung cấp sự an tâm cho quy trình sản xuất của bạn. Tại xưởng sản xuất Lai Xá hay văn phòng Hải Phòng, đội ngũ kỹ sư của chúng tôi luôn sẵn sàng lắng nghe và giải quyết mọi bài toán khó nhất về độ chính xác.
