Vít me (Lead screw) và Đai ốc bi (Ball screw): Cặp đôi Vàng trong Thiết bị chấp hành (Actuator) công nghiệp

Thiết bị chấp hành (Actuator) là thành phần cơ khí quan trọng, nó thực hiện chức năng biến đổi năng lượng từ các nguồn khác nhau (điện, thủy lực, khí nén) thành chuyển động cơ học hữu ích, thường là chuyển động tuyến tính hoặc quay. Trong bối cảnh tự động hóa công nghiệp và sản xuất 4.0 ngày càng phát triển, sự lựa chọn cơ cấu truyền động bên trong Actuator-đặc biệt là giữa Vít me (Lead screw) và Đai ốc bi (Ball screw)—quyết định trực tiếp đến hiệu suất, độ chính xác, và tuổi thọ của toàn bộ hệ thống máy móc. Việc hiểu rõ nguyên lý hoạt động, ưu nhược điểm, và phạm vi ứng dụng của từng loại vít me là điều kiện tiên quyết cho các kỹ sư cơ khí, nhà thiết kế hệ thống, và người vận hành công nghiệp.

1. Giới thiệu chung về Actuator và Vai trò của Cơ cấu Truyền động Vít

1.1. Thiết bị chấp hành (Actuator) là gì?

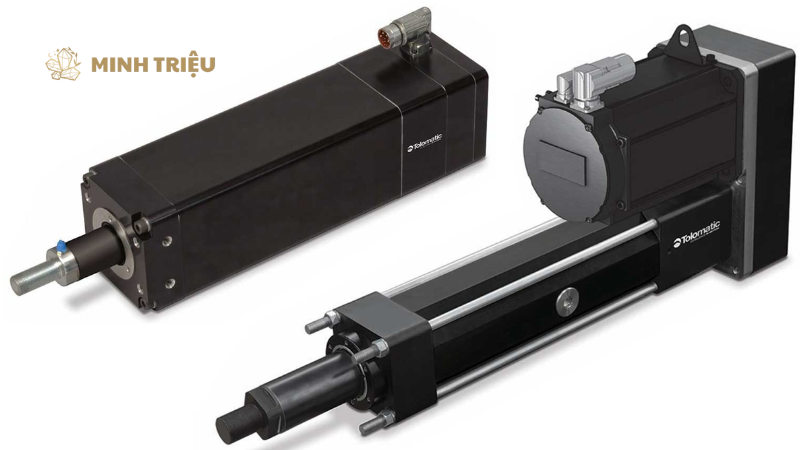

Actuator định nghĩa một thiết bị cơ điện tử, nó chịu trách nhiệm thực hiện các lệnh điều khiển bằng cách tạo ra chuyển động vật lý tương ứng. Các thiết bị này nhận tín hiệu đầu vào từ hệ thống điều khiển (PLC, máy tính) và sử dụng nguồn năng lượng bên ngoài để tạo ra lực và di chuyển tải trọng theo yêu cầu; chẳng hạn, một Actuator điện sử dụng động cơ và cơ cấu vít để di chuyển thanh trượt trên một trục CNC.

Tầm quan trọng của Actuator mở rộng khắp mọi lĩnh vực trong sản xuất công nghiệp, nó đảm bảo tính linh hoạt và chính xác của các quy trình từ hàn tự động, lắp ráp linh kiện, đến vận hành các van điều tiết trong nhà máy hóa chất. Actuator, do đó, hoạt động như cầu nối vật lý giữa thế giới kỹ thuật số của hệ thống điều khiển và thế giới vật chất của quá trình sản xuất.

1.2. Cơ cấu Vít me/Đai ốc: Trái tim của Actuator tuyến tính

Cơ cấu Vít me/Đai ốc thực hiện nhiệm vụ chuyển đổi chuyển động quay do động cơ cung cấp thành chuyển động tịnh tiến có kiểm soát, tạo ra lực đẩy và vị trí. Sự chuyển đổi này là nền tảng cơ bản cho hầu hết các Actuator tuyến tính được sử dụng trong công nghiệp. Khái niệm truyền động tuyến tính này yêu cầu sự chính xác cao vì bất kỳ sai số nào trong quá trình chuyển đổi đều ảnh hưởng trực tiếp đến chất lượng sản phẩm cuối cùng hoặc độ tin cậy của máy móc.

Sự cần thiết của việc lựa chọn cơ cấu vít tối ưu được xác định bởi ba yếu tố chính: độ chính xác định vị mà Actuator phải đạt được, tải trọng mà nó phải xử lý, và tốc độ chu kỳ hoạt động mà hệ thống yêu cầu; mỗi yếu tố này sẽ nghiêng về sự lựa chọn Vít me (Lead screw) hoặc Đai ốc bi (Ball screw) phù hợp.

2. Chi tiết về Vít me (Lead Screw) truyền thống

2.1. Cấu tạo và Cơ chế hoạt động

Vít me (Lead screw) truyền thống sở hữu cấu tạo đơn giản, nó bao gồm một thanh vít có ren và một đai ốc kết hợp tương ứng. Thanh vít, thường có tiết diện ren hình thang (Trapezoidal) hoặc ren vuông (Square), ăn khớp trực tiếp với đai ốc (Nut); đai ốc này thường được chế tạo từ đồng hoặc vật liệu polymer tự bôi trơn. Nguyên lý truyền động cơ bản dựa hoàn toàn vào ma sát trượt (sliding friction): khi thanh vít quay, lực ma sát giữa bề mặt ren của vít và ren của đai ốc tạo ra lực đẩy tuyến tính, di chuyển đai ốc dọc theo chiều dài trục vít.

Đặc điểm nổi bật của cơ cấu này chính là khả năng tự hãm (self-locking) trong nhiều cấu hình ren có góc nâng nhỏ, nghĩa là tải trọng không thể tự đẩy đai ốc quay ngược thanh vít khi không có lực quay từ động cơ.

2.2. Ưu điểm và Nhược điểm của Vít me

Vít me (Lead screw) mang lại nhiều ưu điểm về kinh tế và thiết kế, nó giúp giảm thiểu chi phí vật liệu và lắp ráp so với các cơ cấu khác. Ưu điểm nổi bật nhất bao gồm: Giá thành rẻ, quá trình dễ chế tạo bằng phương pháp cắt gọt hoặc cán ren, khả năng tự hãm cao (thường loại bỏ nhu cầu sử dụng phanh ngoài), và khả năng vận hành êm ái ở tốc độ thấp. Tuy nhiên, cơ chế này tồn tại những hạn chế kỹ thuật đáng kể: Nhược điểm lớn nhất là hiệu suất thấp (thường chỉ đạt 20-50%) do tổn hao năng lượng qua ma sát trượt lớn.

Ma sát này sinh ra nhiệt lượng đáng kể, nó thúc đẩy quá trình mài mòn nhanh chóng, làm giảm tuổi thọ và nghiêm trọng hơn, giới hạn tốc độ hoạt động tối đa của Actuator. Ngoài ra, độ rơ cơ khí (hay backlash) cao cũng là một vấn đề, nó ảnh hưởng tiêu cực đến độ chính xác định vị và lặp lại của hệ thống.

2.3. Ứng dụng phổ biến

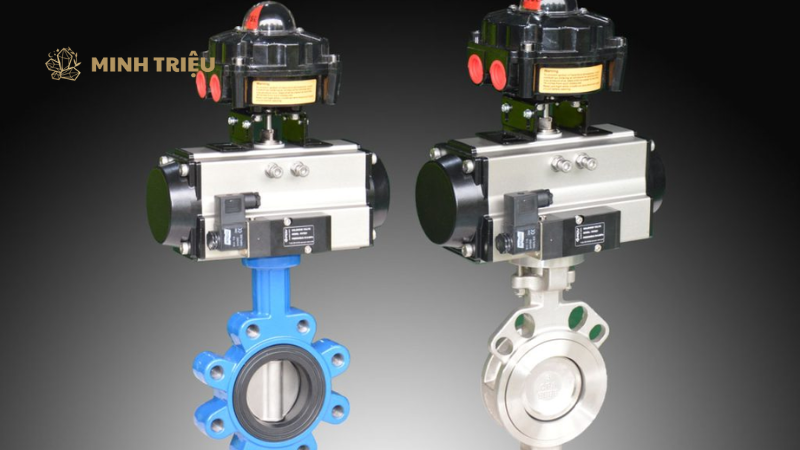

Actuator sử dụng Vít me (Lead screw) được ưu tiên triển khai trong các ứng dụng cần giải pháp kinh tế và không đặt nặng yêu cầu về tốc độ hoặc độ chính xác tuyệt đối. Các ứng dụng phổ biến bao gồm: cơ cấu nâng hạ đơn giản trong thiết bị phòng thí nghiệm, Actuator mở/đóng van điều khiển lưu chất, máy in 3D cơ bản, và các hệ thống định vị tải nhẹ. Các kỹ sư thường chọn Vít me khi cần tính năng tự hãm là ưu tiên hàng đầu hoặc khi chu kỳ hoạt động của Actuator tương đối thấp.

3. Chi tiết về Đai ốc bi (Ball Screw) hiệu suất cao

3.1. Cấu tạo và Cơ chế hoạt động

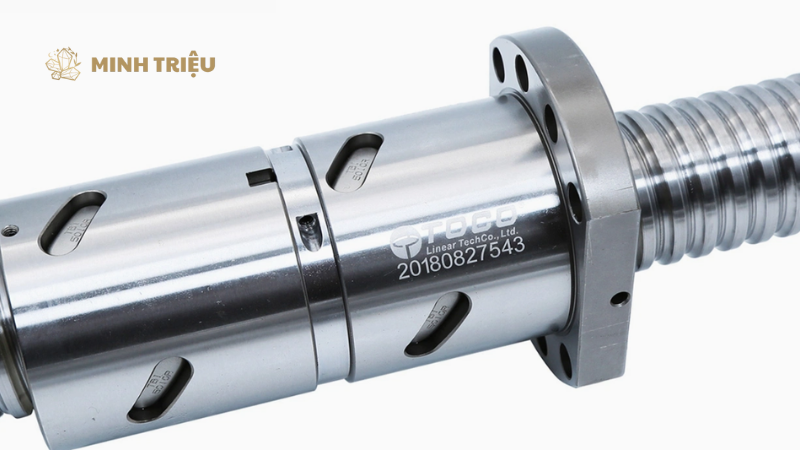

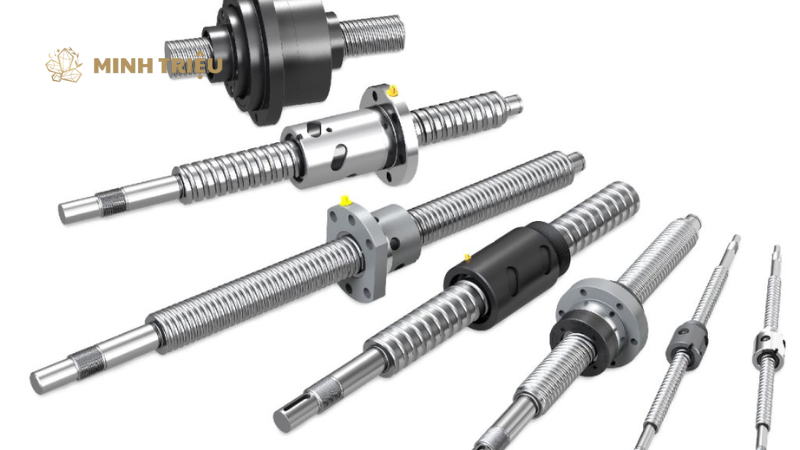

Đai ốc bi (Ball screw) đại diện cho công nghệ truyền động tuyến tính tiên tiến, nó được thiết kế để thay thế ma sát trượt bằng ma sát lăn (rolling friction). Cấu tạo của Ball screw bao gồm một thanh vít được gia công chính xác với các rãnh có tiết diện bán nguyệt, và một đai ốc đặc biệt chứa hàng loạt các viên bi thép tuần hoàn bên trong các rãnh này. Nguyên lý truyền động then chốt chính là sự lăn của các viên bi giữa ren vít và ren đai ốc: khi thanh vít quay, các viên bi hoạt động như các con lăn, chúng truyền tải lực với tổn hao năng lượng cực thấp.

Sau khi hoàn thành một vòng quay, cơ chế tuần hoàn sẽ thu hồi các viên bi và đưa chúng trở lại điểm xuất phát, đảm bảo chuyển động liên tục và trơn tru. Đặc điểm nổi bật của Ball screw là hiệu suất cao vượt trội và khả năng đạt độ chính xác định vị siêu hạng.

3.2. Ưu điểm và Nhược điểm của Đai ốc bi

Đai ốc bi (Ball screw) mang lại hiệu suất vận hành phi thường, nó đóng vai trò quyết định trong các hệ thống đòi hỏi độ tin cậy và tốc độ cao. Ưu điểm hàng đầu là Hiệu suất rất cao (thường đạt 90-98%), điều này cho phép sử dụng động cơ nhỏ hơn và tiết kiệm năng lượng đáng kể. Nhờ ma sát thấp, Ball screw có khả năng hoạt động ở tốc độ cao và tải trọng nặng mà vẫn duy trì nhiệt độ thấp, kéo dài tuổi thọ của hệ thống. Quan trọng hơn, bằng cách sử dụng kỹ thuật preloading (tạo tải trước), Đai ốc bi có thể loại bỏ hoàn toàn backlash, đảm bảo độ chính xác định vị và lặp lại cực cao. Tuy nhiên, Nhược điểm cần lưu ý là Giá thành cao do quá trình gia công phức tạp và yêu cầu về vật liệu chính xác. Ngoài ra, Ball screw không tự hãm, nó đòi hỏi hệ thống phanh cơ học hoặc sử dụng động cơ servo có khả năng giữ vị trí.

3.3. Ứng dụng phổ biến

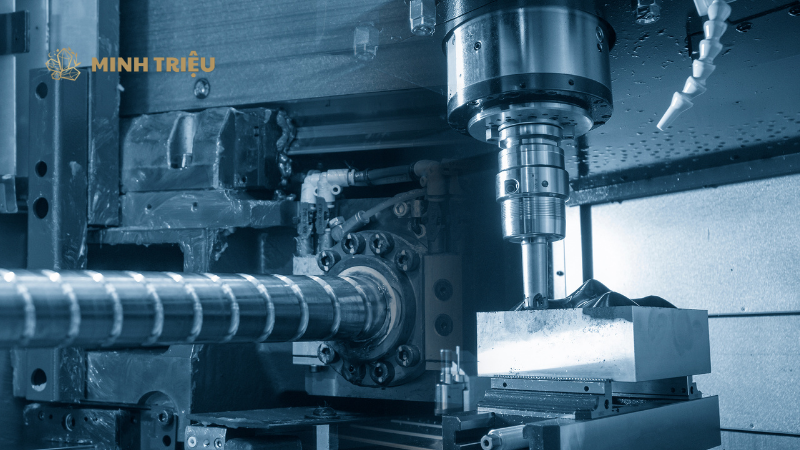

Actuator được trang bị Đai ốc bi (Ball screw) là lựa chọn mặc định cho các ngành công nghiệp đòi hỏi sự chính xác, tốc độ và chu kỳ hoạt động liên tục. Các ứng dụng phổ biến và cao cấp bao gồm: các trục chính xác của máy CNC và trung tâm gia công, Actuator của Robot công nghiệp (đặc biệt là robot sáu bậc tự do), thiết bị y tế chính xác như máy quét CT và máy gia tốc tuyến tính, và các hệ thống kiểm tra quang học. Sự ổn định và khả năng chịu tải trọng động cao của Ball screw đảm bảo rằng các Actuator này đáp ứng được các tiêu chuẩn khắt khe nhất của sản xuất 4.0.

4. So sánh Vít me và Đai ốc bi: Lựa chọn nào tối ưu cho Actuator?

4.1. Bảng so sánh chi tiết

Phân tích so sánh chi tiết giữa hai cơ cấu truyền động này minh họa rõ ràng sự khác biệt về triết lý thiết kế và hiệu suất kỹ thuật, nó giúp người dùng xác định Actuator phù hợp nhất. Bảng dưới đây tóm tắt các tiêu chí kỹ thuật cốt lõi:

Tiêu chí	Vít me (Lead Screw)	Đai ốc bi (Ball Screw)	Ghi chú về Tối ưu
Hiệu suất	Thấp (20-50%)	Cao (90-98%)	Quyết định kích thước động cơ và tiêu thụ năng lượng.
Tốc độ	Thấp/Trung bình (Do nhiệt)	Cao (Lên tới 100 m/phút)	Yếu tố then chốt trong các quy trình sản xuất tốc độ cao.
Độ chính xác	Trung bình (Dễ bị Backlash)	Rất Cao (Giảm thiểu Backlash bằng Preloading)	Bắt buộc đối với máy CNC và thiết bị đo lường.
Tự hãm (Self-Locking)	Có thể có	Không (Yêu cầu phanh)	Tiết kiệm năng lượng khi dừng Actuator.
Giá thành	Thấp (Kinh tế)	Cao (Đầu tư ban đầu lớn)	Cần tính toán ROI dựa trên tuổi thọ và hiệu suất.
Tuổi thọ	Thấp (Dễ mòn do Ma sát trượt)	Cao (Ma sát lăn)	Giảm thời gian chết máy và chi phí thay thế linh kiện.

4.2. Khả năng chịu tải và Độ bền (Fatigue Life)

Khả năng chịu tải của cơ cấu vít xác định lượng lực tối đa mà Actuator có thể tạo ra hoặc giữ được, nó phụ thuộc trực tiếp vào nguyên lý truyền động. Vít me phân bổ lực trên bề mặt tiếp xúc rộng, tạo ra ma sát trượt lớn, điều này mặc dù giúp chịu được tải trọng tĩnh nhất định, nhưng lại gây mài mòn nhanh chóng dưới tải trọng động lặp đi lặp lại. Ngược lại, Đai ốc bi sử dụng cơ chế ma sát lăn thông qua các viên bi, nó cho phép truyền tải lực hiệu quả hơn nhiều và chịu được tải trọng động (Dynamic Load Capacity) lớn hơn đáng kể trong thời gian dài. Độ bền (Fatigue Life) của Ball screw được tính toán dựa trên định luật L10 (tuổi thọ vận hành mà 90% mẫu thử có thể đạt được), nó thường cao hơn nhiều lần so với Vít me dưới cùng điều kiện tải và tốc độ.

Để so sánh cụ thể về hiệu suất tải và tốc độ, chúng ta xem xét bảng phân tích kỹ thuật sau:

Loại Vít	Cơ chế tiếp xúc	Khả năng chịu tải động (C)	Tốc độ tới hạn (Critical Speed)	Độ cứng (Stiffness)
Vít me	Tiếp xúc Trượt (Sliding)	Thấp đến Trung bình	Thấp (Hạn chế do rung động và nhiệt)	Thấp đến Trung bình
Đai ốc bi	Tiếp xúc Lăn (Rolling)	Cao (Phụ thuộc vào kích thước bi)	Cao (Ít bị ảnh hưởng bởi nhiệt hơn)	Cao (Đặc biệt với cơ cấu Preloading)
Kết luận		Ball screw ưu việt cho tải trọng nặng và chu kỳ hoạt động cao (Duty Cycle).

4.3. Yêu cầu bảo trì và Môi trường hoạt động

Yêu cầu bảo trì khác biệt là một yếu tố kinh tế quan trọng, nó ảnh hưởng đến chi phí vận hành và thời gian chết (Downtime) của Actuator. Vít me dựa vào ma sát trượt, nó đòi hỏi phải có sự bôi trơn thường xuyên (dầu hoặc mỡ) hoặc sử dụng các đai ốc polymer tự bôi trơn. Tuy nhiên, đai ốc polymer lại làm giảm khả năng chịu tải. Vít me tương đối dễ bị ảnh hưởng bởi bụi bẩn và các hạt vật chất; các hạt này có thể bám vào ren, làm tăng ma sát và đẩy nhanh quá trình mài mòn. Ngược lại, Đai ốc bi có cấu tạo phức tạp hơn, nó đòi hỏi hệ thống bôi trơn chính xác để duy trì các viên bi luôn trong tình trạng hoạt động tối ưu. Ball screw nhạy cảm hơn với các hạt vật chất lạ và thường yêu cầu các cơ cấu chắn bụi (Seals) chất lượng cao để bảo vệ vòng bi và rãnh vít.

1. Vít me (Lead screw): Cần thay thế đai ốc thường xuyên do mài mòn; dễ dàng vệ sinh; thích hợp cho môi trường có độ bẩn trung bình (với chất liệu polymer).
2. Đai ốc bi (Ball screw): Yêu cầu kiểm soát chặt chẽ loại và lượng chất bôi trơn; cần hệ thống chắn bụi hiệu quả để bảo vệ các viên bi.
3. Vít me/Đai ốc bi (Chung): Cần kiểm tra định kỳ độ căn chỉnh trục (Alignment) để tránh tải trọng bên (Side Loading), điều này làm giảm đáng kể Fatigue Life và độ chính xác của cả hai cơ cấu.

5. Kết luận

Lựa chọn Actuator tối ưu là một quyết định kỹ thuật đa yếu tố, nó phải dựa trên việc phân tích chi tiết các yêu cầu về hiệu suất, độ chính xác, và chi phí vòng đời sản phẩm. Nếu ứng dụng chỉ cần tải nhẹ, tốc độ thấp, và tính năng tự hãm là bắt buộc, Vít me (Lead screw) là giải pháp kinh tế nhất. Ngược lại, mọi ứng dụng đòi hỏi độ chính xác định vị cao, hiệu suất năng lượng tối đa, khả năng chịu tải trọng động lớn và hoạt động liên tục (như trong máy CNC hay Robot công nghiệp), Đai ốc bi (Ball screw) là sự lựa chọn không thể thay thế, mặc dù chi phí ban đầu cao hơn. Sự khác biệt về ma sát trượt và ma sát lăn định hình toàn bộ khả năng kỹ thuật của Actuator.
