HỘP SỐ (GEARBOX) CHO ACTUATOR ĐIỆN: CHÌA KHÓA NÂNG CAO LỰC VÀ HIỆU SUẤT TRONG SẢN XUẤT CÔNG NGHIỆP

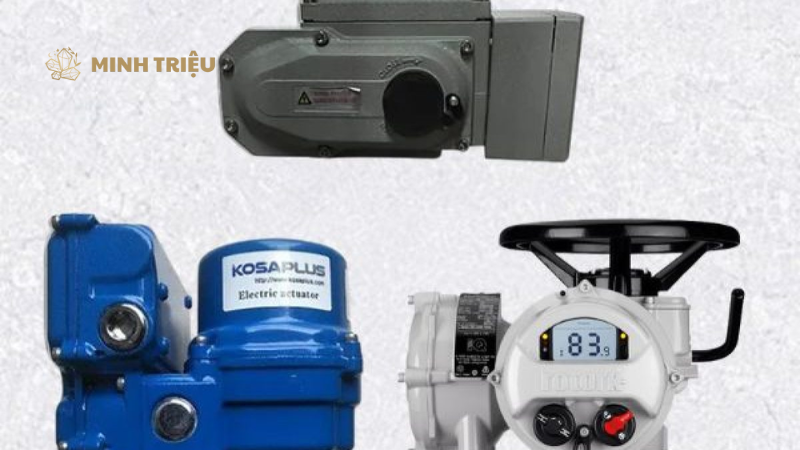

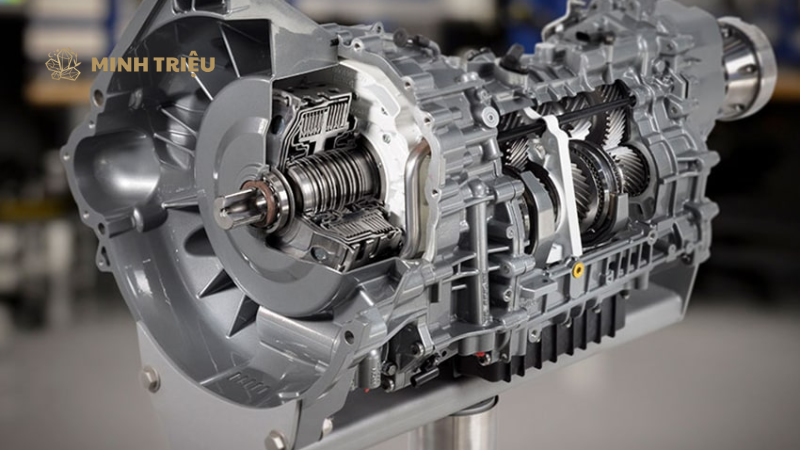

Actuator điện cần Hộp số (Gearbox) vì motor điện nguyên bản không thể tạo ra mô-men xoắn (torque) đủ lớn để điều khiển các ứng dụng công nghiệp nặng, chẳng hạn như đóng mở van cổng hoặc nâng hạ băng tải tải trọng cao. Actuator điện (Electrical Actuator) thực hiện chức năng chuyển đổi năng lượng điện thành chuyển động cơ học, biến các tín hiệu điều khiển thành hành động vật lý trên dây chuyền sản xuất; tuy nhiên, motor điện nhỏ gọn thường hoạt động ở tốc độ rất cao nhưng lực kéo (torque) lại bị giới hạn nghiêm trọng. Việc tích hợp bộ truyền động cơ học giải quyết triệt để vấn đề này, cho phép thiết bị chấp hành đạt được lực cần thiết với kích thước motor nhỏ hơn, qua đó tối ưu hóa chi phí và không gian lắp đặt.

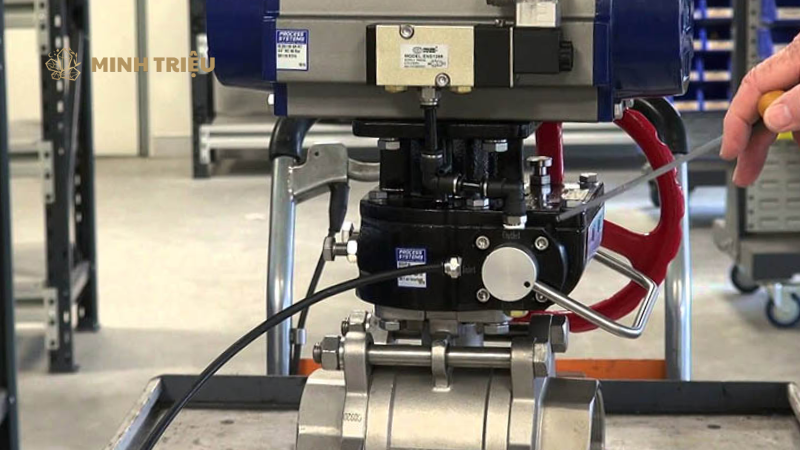

1. Chức năng cốt lõi của Hộp số trong Actuator điện

1.1. Giảm tốc độ (Speed Reduction)

Hộp số thực hiện chức năng giảm tốc độ quay từ motor xuống trục đầu ra của Actuator để đạt được tốc độ vận hành mong muốn của ứng dụng. Motor điện, đặc biệt là motor DC và servo, thường quay ở tốc độ hàng ngàn vòng/phút (RPM); Actuator công nghiệp, ngược lại, yêu cầu tốc độ thấp hơn nhiều để kiểm soát chính xác vị trí và chuyển động.

Tỷ số truyền (Gear Ratio) định nghĩa mối quan hệ này: tỷ số truyền 100:1 có nghĩa là motor quay 100 vòng thì trục Actuator chỉ quay 1 vòng, giảm tốc độ tương ứng 100 lần.Quá trình giảm tốc này là điều kiện tiên quyết để Actuator có thể thực hiện các thao tác chấp hành với độ ổn định và kiểm soát vượt trội, ví dụ như điều chỉnh van tiết lưu dầu khí một cách từ tốn và chính xác.

1.2. Tăng mô-men xoắn (Torque Multiplication)

Chức năng tăng mô-men xoắn là lý do kỹ thuật quan trọng nhất khiến Actuator điện phải sử dụng Hộp số. Định luật bảo toàn năng lượng cơ học quy định công suất (Power) phải được giữ nguyên (trừ đi tổn thất hiệu suất), do đó, việc giảm tốc độ quay sẽ trực tiếp dẫn đến sự khuếch đại tương ứng của mô-men xoắn đầu ra. Cụ thể, nếu Hộp số giảm tốc độ 50 lần, mô-men xoắn đầu ra sẽ tăng xấp xỉ 50 lần (tùy thuộc vào hiệu suất truyền động).

Khả năng khuếch đại lực này cho phép các kỹ sư sử dụng các motor nhỏ, nhẹ và tiết kiệm năng lượng, nhưng vẫn đảm bảo Actuator có đủ lực để xử lý các tải trọng nặng như mở các van đường kính lớn, di chuyển các khối thép nặng trên dây chuyền, hoặc thực hiện các tác vụ đòi hỏi lực đẩy/lực kéo cao.

1.3. Duy trì vị trí và Tự khóa (Holding/Braking Torque)

Một số thiết kế Hộp số chuyên biệt, nổi bật là Hộp số Trục vít (Worm Gearbox), cung cấp khả năng tự khóa cơ học (non-back drivable), hay còn gọi là mô-men xoắn giữ (Holding Torque). Cơ chế tự khóa xảy ra khi góc xoắn của trục vít nhỏ hơn góc ma sát, khiến bánh răng không thể truyền động ngược lại trục vít. Điều này cực kỳ quan trọng đối với các Actuator điều khiển tải trọng đứng (Vertical Loads), ví dụ như hệ thống nâng hạ. Khi Actuator ngừng cấp điện, Hộp số sẽ tự động giữ tải trọng ở vị trí hiện tại mà không cần bất kỳ phanh điện hay lực giữ nào từ motor, qua đó tiết kiệm năng lượng tiêu thụ và tăng cường an toàn vận hành trong trường hợp mất điện đột ngột.

1.4. Điều chỉnh độ phân giải (Resolution Adjustment)

Hộp số đóng vai trò là cơ cấu điều chỉnh độ phân giải vị trí cho Actuator điện. Đối với các Actuator sử dụng motor bước (Stepper Motor) hoặc motor servo kết hợp bộ mã hóa (Encoder), tỷ số truyền cao sẽ làm tăng đáng kể số xung (hoặc số bước) cần thiết để trục Actuator quay một đơn vị góc nhỏ. Ví dụ, Actuator 90 độ với motor bước 200 bước/vòng và Hộp số tỷ lệ 100:1 sẽ có độ phân giải 720,000 bước/vòng, tức là 8000 bước/độ. Sự gia tăng độ chính xác vị trí này cho phép Actuator thực hiện các thao tác định vị cực kỳ tinh vi, cần thiết cho các ứng dụng như hiệu chỉnh ống kính quang học, điều chỉnh dụng cụ y tế, hoặc các hệ thống điều khiển phản hồi vòng kín (Closed-Loop Control) cần độ chính xác cao.

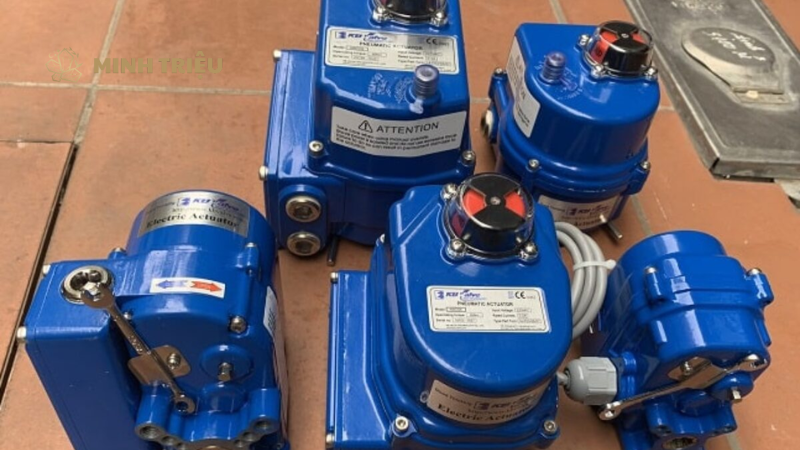

2. Các loại Hộp số phổ biến cho Actuator điện công nghiệp

2.1. Hộp số Bánh răng Hành tinh (Planetary Gearbox)

Hộp số Bánh răng Hành tinh, hay còn gọi là Planetary Gearbox, là lựa chọn hàng đầu cho các Actuator yêu cầu mật độ mô-men xoắn cao và độ chính xác vượt trội.

• Đặc điểm cấu trúc: Cấu trúc này bao gồm một bánh răng trung tâm (Sun Gear), bao quanh là ba hoặc nhiều hơn các bánh răng vệ tinh (Planet Gears), và một vòng răng ngoài (Ring Gear) cố định.
• Nguyên lý hoạt động: Motor truyền động qua Sun Gear, làm quay các Planet Gears; các Planet Gears này tự quay và quay quanh Sun Gear, truyền chuyển động tới trục đầu ra.
• Ưu điểm: Cấu trúc đồng trục (Coaxial) giúp truyền tải lực đồng đều qua nhiều điểm tiếp xúc, dẫn đến khả năng chịu tải vượt trội trong không gian nhỏ gọn và hiệu suất cao (thường >95% trên mỗi tầng). Loại Hộp số này cũng nổi tiếng với độ rơ thấp (Low Backlash), rất lý tưởng cho các Actuator servo và các ứng dụng định vị chính xác.

2.2. Hộp số Trục vít (Worm Gearbox)

Hộp số Trục vít (Worm Gearbox) là loại Hộp số có lịch sử lâu đời, vẫn được ưa chuộng rộng rãi trong các ứng dụng chấp hành yêu cầu tỷ số truyền lớn và tính năng tự khóa.

• Đặc điểm cấu trúc: Bộ truyền động này bao gồm một trục vít (Worm) có ren giống như một cái vít, truyền động với một bánh răng hình xoắn ốc (Worm Wheel).
• Tỷ số truyền: Actuator sử dụng loại này thường đạt được tỷ số truyền rất cao chỉ trong một tầng (ví dụ 60:1), đơn giản hóa cơ cấu và giảm số lượng chi tiết.
• Ưu điểm nổi bật: Khả năng tự khóa đã đề cập ở mục 2.3, khiến nó trở thành lựa chọn an toàn cho các ứng dụng nâng hạ và điều khiển van chặn.
• Nhược điểm: Hiệu suất truyền động của Hộp số Trục vít thường thấp hơn đáng kể so với Hộp số Hành tinh (có thể dưới 80%) do ma sát trượt lớn giữa trục vít và bánh răng, điều này cũng làm tăng nguy cơ quá nhiệt khi hoạt động liên tục dưới tải nặng.

2.3. Hộp số Bánh răng Thẳng (Spur Gearbox) và Nghiêng (Helical Gearbox)

Các loại Hộp số cơ bản này vẫn được sử dụng trong các Actuator đơn giản hoặc chi phí thấp.

• Spur Gearbox (Bánh răng Thẳng): Cấu trúc đơn giản nhất, các răng song song với trục. Hộp số này dễ chế tạo, chi phí thấp, nhưng hoạt động khá ồn và không phù hợp cho Actuator yêu cầu mô-men xoắn cao hoặc tốc độ cao liên tục do khả năng chịu tải kém và rung động lớn hơn.
• Helical Gearbox (Bánh răng Nghiêng): Các răng được cắt nghiêng theo một góc so với trục quay. Đặc điểm này giúp tải trọng được phân bổ dần dần qua chiều dài răng, mang lại ưu điểm là hoạt động êm ái hơn nhiều và khả năng chịu tải cao hơn đáng kể so với Bánh răng Thẳng, làm cho nó trở thành lựa chọn tốt hơn cho các Actuator tốc độ trung bình, tải trung bình.

Để dễ hình dung và so sánh, chúng ta xem xét đặc tính kỹ thuật của ba loại Hộp số chính trong Actuator:

Loại Hộp số	Đặc điểm cấu trúc	Tỷ số truyền điển hình	Hiệu suất ước tính	Độ rơ (Backlash)	Khả năng Tự khóa	Ứng dụng Actuator điển hình
Bánh răng Hành tinh	Đồng trục, nhiều điểm tiếp xúc	Trung bình đến Rất cao (1:3 đến 1:500+)	Rất cao (>95%/tầng)	Rất thấp (Low Backlash)	Không	Actuator Servo, Robot, Định vị CNC.
Trục vít	Trục vuông góc	Rất cao (1:5 đến 1:100)	Thấp đến Trung bình (70% – 90%)	Trung bình	Có (Non-back drivable)	Actuator van On/Off, Nâng hạ, Tải đứng.
Bánh răng Nghiêng	Trục song song, răng nghiêng	Thấp đến Trung bình (1:1 đến 1:20)	Cao (>90%)	Trung bình	Không	Actuator tuyến tính tốc độ trung bình.

3. Tiêu chí lựa chọn Hộp số cho Actuator điện

3.1. Tỷ số truyền (Gear Ratio)

Tỷ số truyền quyết định mối quan hệ giữa tốc độ và lực của Actuator, là thông số đầu tiên cần xác định. Kỹ sư phải cân nhắc đồng thời tốc độ đầu ra (Output Speed) và Mô-men xoắn tối đa (Max Torque) cần thiết.

$$T_{\text{Out}} = T_{\text{Motor}} \times R \times \eta$$

Trong đó: $T_{\text{Out}}$ là mô-men xoắn đầu ra; $T_{\text{Motor}}$ là mô-men xoắn motor; $R$ là Tỷ số truyền; và $\eta$ là Hiệu suất truyền động của Hộp số. Việc chọn tỷ số truyền quá thấp sẽ làm Actuator không đủ lực, còn chọn quá cao sẽ làm giảm tốc độ vận hành không cần thiết và tăng chi phí Hộp số. Vì vậy, việc tính toán kỹ lưỡng giữa yêu cầu tốc độ và lực là điều bắt buộc.

3.2. Khả năng chịu tải (Torque Rating) và Tuổi thọ

Khả năng chịu tải của Hộp số phải luôn lớn hơn mô-men xoắn tải trọng tối đa của ứng dụng để đảm bảo tuổi thọ thiết bị.

1. Tải trọng định mức (Nominal Torque): Lực Actuator thường xuyên phải chịu.
2. Tải trọng khởi động (Starting Torque): Lực lớn nhất cần thiết để bắt đầu chuyển động, thường cao hơn tải trọng định mức.
3. Tải trọng hướng tâm (Radial Load): Lực tác dụng vuông góc với trục đầu ra (ví dụ: lực kéo của xích, dây đai).
4. Tải trọng dọc trục (Axial Load): Lực tác dụng song song với trục đầu ra (ví dụ: lực đẩy/kéo Actuator tuyến tính).

3.3. Độ chính xác và Độ rơ (Backlash)

Độ rơ (Backlash), hay còn gọi là khe hở góc, mô tả khoảng cách mà trục đầu vào có thể quay mà trục đầu ra chưa bắt đầu chuyển động.

• Actuator định vị chính xác (Servo Actuator): Yêu cầu Độ rơ thấp (Low Backlash), thường dưới 3 Arc-minutes (0.05 độ), để đảm bảo định vị lặp lại chính xác và tránh rung động khi đảo chiều chuyển động. Hộp số Bánh răng Hành tinh là loại phổ biến nhất đáp ứng yêu cầu này.
• Actuator chuyển động liên tục (Continuous Motion Actuator): Các ứng dụng không yêu cầu độ chính xác tuyệt đối, như băng tải, có thể chấp nhận độ rơ cao hơn (từ 10 đến 30 Arc-minutes) để giảm chi phí Hộp số.

3.4. Hiệu suất truyền động (Efficiency)

Hiệu suất truyền động ($\eta$) là tỷ lệ giữa công suất đầu ra và công suất đầu vào của Hộp số, phản ánh mức độ hao phí năng lượng dưới dạng nhiệt.

• Loại bánh răng: Hành tinh và Nghiêng có hiệu suất cao hơn Trục vít.
• Tỷ số truyền: Tỷ số truyền càng cao, số tầng càng nhiều, hiệu suất tổng thể càng giảm.
• Ma sát: Chất lượng bôi trơn, độ chính xác gia công, và tải trọng đều ảnh hưởng đến ma sát.

3.5. Vật liệu và Môi trường hoạt động

Vật liệu và Môi trường hoạt động là tiêu chí quan trọng quyết định độ bền của Actuator.

• Chống ăn mòn: Sử dụng thép không gỉ hoặc nhôm anodized cho vỏ Hộp số trong môi trường hóa chất hoặc hàng hải.
• Tiêu chuẩn IP (Ingress Protection): Cần thiết cho các Actuator hoạt động ngoài trời hoặc trong môi trường bụi bẩn/ẩm ướt (ví dụ: IP65, IP67).
• Nhiệt độ: Hộp số phải sử dụng vật liệu chịu nhiệt và chất bôi trơn phù hợp với dải nhiệt độ vận hành rộng (từ -40°C đến +120°C).

4. Bảo trì, Vấn đề thường gặp và Xu hướng phát triển

4.1. Quy trình bảo trì cơ bản

Bảo trì Hộp số tập trung chủ yếu vào việc duy trì bôi trơn và kiểm soát sự hao mòn cơ học.

1. Kiểm tra và Thay thế Chất bôi trơn: Motor và Hộp số thường được bôi trơn bằng mỡ Lithium hoặc dầu tổng hợp. Cần tuân thủ chu kỳ thay dầu (nếu có) do nhà sản xuất Actuator quy định, thường là sau 10.000 đến 20.000 giờ hoạt động.
2. Kiểm tra độ kín: Thường xuyên kiểm tra các phớt dầu (oil seals) và vòng đệm (gaskets) để ngăn chặn rò rỉ chất bôi trơn hoặc xâm nhập của nước/bụi bẩn.
3. Kiểm tra Rung động và Tiếng ồn: Sử dụng thiết bị chuyên dụng hoặc cảm nhận bằng tai để phát hiện sớm rung động bất thường, thường là dấu hiệu của sự mòn hoặc hư hỏng ổ trục (bearing) hay bánh răng.

4.2. Các vấn đề thường gặp và cách khắc phục

Vấn đề Actuator	Nguyên nhân chính liên quan đến Hộp số	Khắc phục đề xuất
Tiếng ồn bất thường	Mòn hoặc gãy răng, sai lệch căn chỉnh trục, ổ trục hỏng, thiếu chất bôi trơn.	Thay thế ổ trục bị mòn; bổ sung hoặc thay thế chất bôi trơn; kiểm tra lại độ đồng tâm của motor và hộp số.
Quá nhiệt Actuator	Ma sát cao do sử dụng Hộp số Trục vít tải nặng liên tục (Continuous Duty); chất bôi trơn kém chất lượng hoặc quá cũ.	Chuyển sang Hộp số hiệu suất cao hơn (ví dụ: Hành tinh); thay thế chất bôi trơn bằng loại tổng hợp chịu nhiệt; lắp đặt hệ thống tản nhiệt cưỡng bức nếu cần.
Độ rơ tăng cao	Mòn tự nhiên của các răng (giãn khe hở), lỏng lẻo kết nối giữa motor và hộp số.	Siết chặt lại các khớp nối; nếu do mòn răng, yêu cầu thay thế Hộp số.
Rò rỉ dầu/mỡ	Phớt dầu bị chai cứng do nhiệt độ hoặc tuổi thọ, quá đầy chất bôi trơn.	Thay thế phớt dầu; đảm bảo mức bôi trơn đúng theo hướng dẫn.

4.3. Xu hướng mới trong công nghệ Hộp số Actuator

Ngành công nghiệp 4.0 đang thúc đẩy sự phát triển của Hộp số thông minh (Smart Gearboxes), tích hợp công nghệ kỹ thuật số để tối ưu hóa việc sử dụng Actuator điện.

• Hộp số tích hợp cảm biến (Smart Gearboxes): Hộp số được trang bị các cảm biến nhỏ gọn để liên tục giám sát nhiệt độ, độ rung và mức dầu, cung cấp dữ liệu theo thời gian thực (Real-time data) cho các hệ thống giám sát tình trạng (Condition Monitoring System – CMS). Điều này cho phép doanh nghiệp thực hiện bảo trì dự đoán (Predictive Maintenance), ngăn ngừa hỏng hóc Actuator trước khi chúng xảy ra.
• Vật liệu và Công nghệ gia công: Sự ra đời của vật liệu nhẹ như nhựa kỹ thuật chịu lực cao và composite đang được sử dụng trong Hộp số cho các Actuator tải nhẹ, giúp giảm khối lượng và quán tính, tăng tốc độ phản hồi.
• Thiết kế độ rơ Zero (Zero Backlash): Các kỹ thuật như preloading bánh răng, hoặc sử dụng Hộp số Harmonic Drive, đang ngày càng trở nên phổ biến trong các ứng dụng robot và Actuator y tế, nơi yêu cầu độ chính xác tuyệt đối.

5. Kết luận

Hộp số (Gearbox) là thành phần không thể thiếu trong Actuator điện công nghiệp, đóng vai trò là cơ cấu khuếch đại lực, cho phép motor điện thực hiện các tác vụ nặng nhọc một cách chính xác và hiệu quả. Việc lựa chọn chính xác loại bộ truyền động — từ Bánh răng Hành tinh cho độ chính xác cao đến Trục vít cho tính năng tự khóa — đòi hỏi sự hiểu biết sâu sắc về tỷ số truyền, mô-men xoắn tải trọng và hiệu suất truyền động. Tương lai của Actuator điện chắc chắn sẽ được định hình bởi công nghệ Hộp số thông minh, tiếp tục nâng cao độ tin cậy và hiệu suất vận hành trong kỷ nguyên tự động hóa toàn diện.
