Hệ thống lọc dầu thủy lực: Bảo vệ Actuator khỏi sự cố bằng Mã ISO 4406

Hệ thống lọc dầu thủy lực cho Actuator đại diện cho tuyến phòng thủ quan trọng nhất trong bất kỳ Hệ thống chấp hành thủy lực nào, có vai trò duy trì chất lượng của chất lỏng công tác để đảm bảo vận hành tối ưu. Dầu thủy lực được xem như “máu” của hệ thống, thực hiện chức năng truyền tải năng lượng, bôi trơn và giải nhiệt.

Do đó, sự tinh khiết của dầu là điều kiện tiên quyết quyết định Tuổi thọ Actuator, Hiệu suất bơm và độ chính xác của các Van điều khiển thủy lực cho Actuator. Nếu không có Hệ thống lọc dầu thủy lực cho Actuator hiệu quả, các hạt bẩn sẽ tăng tốc quá trình Độ mòn Actuator và dẫn đến hỏng hóc sớm. Bài viết này sẽ cung cấp một cái nhìn toàn diện về Hệ thống lọc dầu thủy lực cho Actuator, bao gồm phân tích tác hại của ô nhiễm.

1. Tác hại của Ô nhiễm Dầu đối với Actuator

Ô nhiễm dầu thủy lực là kẻ thù vô hình gây ra sự xuống cấp nghiêm trọng cho các thành phần cơ học và điện tử trong Hệ thống chấp hành thủy lực, dẫn đến Độ mòn Actuator không thể đảo ngược. Các hạt bẩn lớn hơn khe hở giữa các chi tiết sẽ gây ra mài mòn trượt (abrasive wear), trong khi các hạt bẩn có kích thước nhỏ hơn lại gây ra mài mòn dính (adhesive wear) và mài mòn rỗ (fatigue wear).

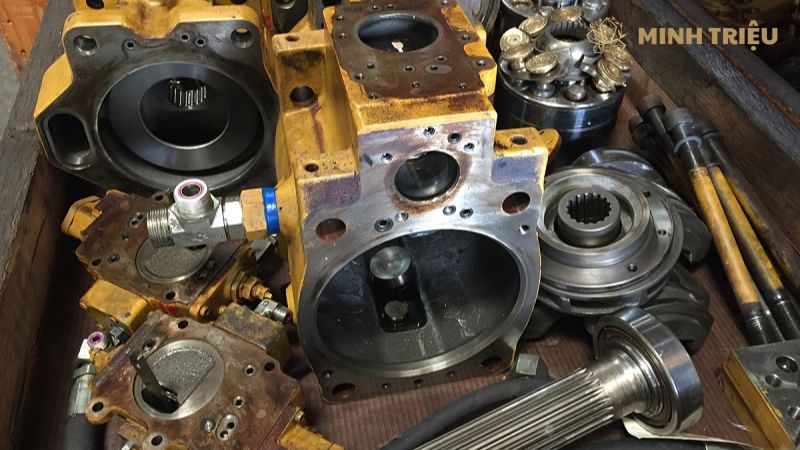

Ảnh hưởng đến các bộ phận Actuator: Các hạt bẩn gây ra Độ mòn Actuator trầm trọng trên các bề mặt kim loại chính xác của Actuator. Ví dụ, các hạt bám vào thành xy lanh và piston, tạo ra các vết xước sâu làm tăng rò rỉ nội bộ. Rò rỉ nội bộ làm giảm lực đầu ra của Actuator, yêu cầu bơm phải làm việc vất vả hơn để duy trì Áp suất làm việc cần thiết. Hơn nữa, các hạt bẩn cũng làm hỏng gioăng phớt, dẫn đến rò rỉ dầu ra bên ngoài và cho phép chất bẩn từ môi trường xâm nhập vào.

Gây hỏng van điều khiển chính xác: Van điều khiển thủy lực cho Actuator, đặc biệt là Van servo và Van tỷ lệ, là các thành phần nhạy cảm nhất với ô nhiễm do chúng có khe hở vận hành rất hẹp (thường chỉ 5-10 micromet). Các hạt rắn có thể làm kẹt con trượt (spool), gây ra lỗi định vị hoặc lỗi phản hồi của van, làm giảm nghiêm trọng Độ chính xác Actuator. Thậm chí, việc mắc kẹt của các hạt bẩn còn gây ra ăn mòn mệt mỏi trên các cạnh con trượt, tăng rò rỉ nội bộ và dẫn đến Actuator không thể giữ vị trí chính xác.

Các loại ô nhiễm chính: Ô nhiễm trong dầu thủy lực không chỉ bao gồm hạt rắn, mà còn bao gồm các yếu tố hóa lý khác, tất cả đều gây hại cho Tuổi thọ Actuator.

• Hạt rắn (Particulates): Đây là nguyên nhân chiếm tỷ lệ lớn nhất trong Độ mòn Actuator. Nguồn gốc bao gồm bụi từ môi trường bên ngoài và các mảnh vụn kim loại phát sinh từ quá trình mài mòn nội bộ của bơm và Actuator.
• Nước (Water): Nước có thể xâm nhập qua Bộ lọc thở hoặc qua các phớt bị hỏng. Nước làm giảm đáng kể khả năng bôi trơn của dầu, gây ra gỉ sét và ăn mòn các chi tiết kim loại. Đồng thời, nước thúc đẩy quá trình oxy hóa, hình thành axit và làm suy giảm các phụ gia chống mòn của dầu.
• Không khí (Air): Không khí có thể hòa tan hoặc tồn tại dưới dạng bọt khí trong dầu. Sự hiện diện của không khí dẫn đến hiện tượng xâm thực (cavitation) khi Actuator hoặc bơm hoạt động. Xâm thực tạo ra các vi bong bóng khí vỡ ra dưới áp suất cao, gây ra tiếng ồn lớn và ăn mòn rỗ trên bề mặt bơm và Actuator.

2. Các Thành phần Cốt lõi của Hệ thống Lọc dầu

Hệ thống lọc dầu thủy lực cho Actuator là một tập hợp các thiết bị lọc được bố trí chiến lược tại các điểm khác nhau trong Bộ nguồn thủy lực (HPU) và mạch dầu để loại bỏ các chất gây ô nhiễm tại nơi chúng phát sinh.

2.1. Bộ lọc Hồi (Return Line Filter)

Bộ lọc Hồi là thiết bị lọc phổ biến nhất, được đặt ngay trước đường dầu về thùng chứa (Bộ nguồn thủy lực (HPU)). Vai trò của Bộ lọc Hồi là loại bỏ phần lớn ô nhiễm đã phát sinh từ quá trình làm việc của Actuator, van và các thành phần khác trong chu trình. Mặc dù Bộ lọc Hồi hoạt động ở áp suất thấp, nhưng nó phải được thiết kế với Lưu lượng định mức lớn để xử lý toàn bộ lưu lượng dầu hồi về.

2.2. Bộ lọc Áp suất (Pressure Line Filter)

Bộ lọc Áp suất được đặt ngay sau bơm và trước các van và Actuator nhạy cảm (Van servo, Van tỷ lệ). Vai trò chính của Bộ lọc Áp suất là cung cấp mức Độ sạch dầu cao nhất (tinh khiết nhất) cho các thành phần quan trọng nhất trong hệ thống. Bộ lọc Áp suất thường có cấp lọc tinh hơn Bộ lọc Hồi và phải được thiết kế để chịu được Áp suất làm việc tối đa của hệ thống.

2.3. Bộ lọc Thở (Breather Filter)

Bộ lọc Thở được gắn trên nắp thùng dầu của Bộ nguồn thủy lực (HPU), đảm nhận nhiệm vụ ngăn chặn các hạt bụi và độ ẩm từ môi trường bên ngoài xâm nhập vào dầu khi mức dầu thay đổi (ví dụ: khi Actuator tiến hoặc lùi, không khí được hút vào hoặc đẩy ra khỏi thùng dầu). Bộ lọc Thở là thành phần thường bị bỏ qua nhưng rất quan trọng trong việc duy trì Độ sạch dầu và ngăn ngừa sự ô nhiễm ban đầu.

2.4. Hệ thống Lọc Offline

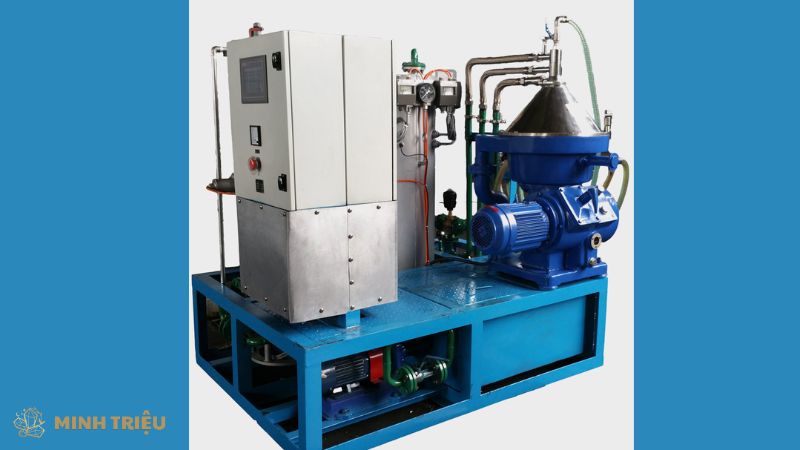

Hệ thống Lọc Offline sử dụng một bơm và bộ lọc chuyên dụng riêng biệt, có chức năng liên tục lọc dầu và duy trì Độ sạch dầu ngay cả khi hệ thống chính không hoạt động. Hệ thống Lọc Offline là phương pháp hiệu quả nhất để kéo dài Tuổi thọ Actuator, vì nó cho phép dầu được lọc với tốc độ chậm và đạt được cấp độ tinh khiết cao nhất (thường được sử dụng để đạt được Mã ISO 4406 khắt khe nhất).

3. Tiêu chuẩn và Nguyên tắc Lựa chọn Bộ lọc

Việc đạt được Độ sạch dầu yêu cầu các chuyên gia phải hiểu rõ các tiêu chuẩn quốc tế và các thông số kỹ thuật của bộ lọc để lựa chọn đúng cấp lọc cho Actuator. Mục tiêu là đạt được Mã ISO 4406 cần thiết với chi phí tối ưu.

Bảng Tiêu chuẩn Độ sạch dầu Mã ISO 4406 cho Actuator:

Loại Actuator/Van	Yêu cầu Mức Độ sạch	Mã ISO 4406 (Tối đa)
Van Servo	Cực kỳ sạch	16/13/10
Van Tỷ Lệ	Rất sạch	17/14/11
Bơm Piston & Actuator Piston	Rất sạch	18/15/12
Bơm Bánh Răng & Actuator tiêu chuẩn	Sạch vừa	20/17/14

3.1. Mã ISO 4406

Mã ISO 4406 là tiêu chuẩn quốc tế có chức năng biểu thị mức độ ô nhiễm hạt rắn có trong một mẫu dầu thủy lực. Tiêu chuẩn này sử dụng ba số (X/Y/Z) để chỉ ra số lượng hạt ở ba kích thước khác nhau trên mỗi mililit dầu. Ba số này tương ứng với số lượng hạt lớn hơn 4µm (X), 6µm (Y), và 14µm (Z). Số càng nhỏ, thì Độ sạch dầu càng cao. Ví dụ, Mã ISO 4406 16/13/10 có nghĩa là mức độ sạch phù hợp cho các Van servo cực kỳ nhạy cảm.

3.2. Tỷ lệ Beta (Beta Ratio – βx)

Tỷ lệ Beta (βx) là thông số kỹ thuật then chốt dùng để đo lường hiệu quả lọc của một lõi lọc. Tỷ lệ Beta được định nghĩa là tỷ lệ giữa số lượng hạt có kích thước x micromet đi vào bộ lọc và số lượng hạt có kích thước x micromet thoát ra khỏi bộ lọc. Công thức: beta = Số hạt đi vào/Số hạt đi ra. Ví dụ, Tỷ lệ Beta beta 5=200 có nghĩa là cứ 200 hạt có kích thước lớn hơn 5µm đi vào, thì chỉ có 1 hạt lọt qua. Tỷ lệ Beta càng cao thì hiệu quả lọc càng tốt, và cấp độ lọc càng tinh.

3.3. Vị trí và Kích thước Lọc

Nguyên tắc lựa chọn là Bộ lọc Áp suất thường có cấp lọc tinh hơn (tỷ lệ β cao hơn) so với Bộ lọc Hồi, nhằm mục đích bảo vệ trực tiếp các bộ phận nhạy cảm. Về kích thước (Sizing), bộ lọc phải có Lưu lượng định mức cao hơn Actuator để tránh sụt áp quá mức và ngăn ngừa quá tải, vì sụt áp cao sẽ dẫn đến Actuator hoạt động chậm và tạo ra nhiệt độ cao trong dầu.

4. Chiến lược Bảo trì Actuator bằng Lọc dầu

Hệ thống lọc dầu thủy lực cho Actuator chỉ phát huy tối đa hiệu quả khi được kết hợp với các chiến lược Bảo trì Actuator chủ động dựa trên tình trạng thực tế (Condition Monitoring).

Phân tích Dầu định kỳ (Oil Analysis): Phân tích Dầu định kỳ là công cụ chẩn đoán quan trọng nhất, có mục đích đo lường Độ sạch dầu và tình trạng của dầu. Phân tích bao gồm:

• Đo lường Mã ISO 4406 thực tế để kiểm tra hiệu quả của Hệ thống lọc dầu thủy lực cho Actuator.
• Kiểm tra mức độ nước và độ nhớt. Nước quá cao sẽ làm tăng Độ mòn Actuator và giảm khả năng bôi trơn.
• Tìm kiếm các hạt mòn kim loại (Wear Metal Analysis) để phát hiện sớm Độ mòn Actuator từ các thành phần cụ thể (Ví dụ: hàm lượng Sắt tăng cao chỉ ra Actuator hoặc bơm đang bị mài mòn).

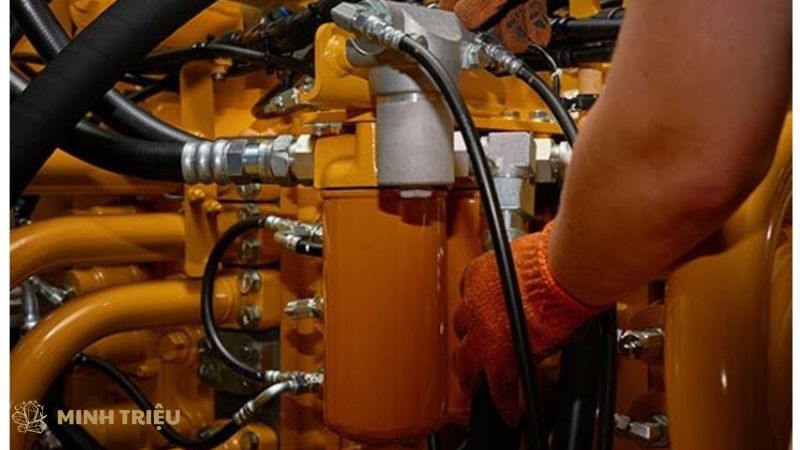

Kiểm tra và Thay thế Lõi lọc: Việc thay thế lõi lọc là hoạt động Bảo trì Actuator thiết yếu cần được thực hiện đúng thời điểm.

• Chỉ báo tắc nghẽn (Clogging Indicator): Sử dụng bộ chỉ thị áp suất chênh lệch để theo dõi sự tắc nghẽn của lõi lọc. Khi chỉ báo báo hiệu tắc nghẽn, cần thay thế lõi lọc ngay lập tức để đảm bảo dầu vẫn được lọc và tránh hiện tượng dầu đi tắt qua van bypass, gây ra sự ô nhiễm ngược.
• Thay thế định kỳ: Ngay cả khi chỉ báo chưa báo động, việc tuân thủ khuyến nghị của nhà sản xuất về thời gian thay thế định kỳ là cần thiết để tối đa hóa Tuổi thọ Actuator.

Quản lý nhiệt độ và độ ẩm: Việc kiểm soát nhiệt độ và độ ẩm giúp duy trì chất lượng dầu lâu dài và giảm thiểu sự Độ mòn Actuator do hóa học. Bộ nguồn thủy lực (HPU) thường được trang bị:

• Bộ gia nhiệt (Heater): Giúp loại bỏ nước dưới dạng ngưng tụ và duy trì độ nhớt ổn định khi khởi động ở nhiệt độ thấp.
• Bộ tách nước (Water Removal Element): Sử dụng vật liệu hấp thụ hoặc công nghệ chân không để loại bỏ độ ẩm trong dầu, ngăn ngừa ăn mòn và hình thành axit.

5. Kết luận

Hệ thống lọc dầu thủy lực cho Actuator là một khoản đầu tư mang tính chiến lược, đóng vai trò bảo vệ Actuator khỏi các yếu tố gây hại và tăng cường độ bền bỉ của Hệ thống chấp hành thủy lực. Việc duy trì Độ sạch dầu ở mức Mã ISO 4406 khuyến nghị là yếu tố quan trọng nhất trong chiến lược Bảo trì Actuator hiệu quả, quyết định trực tiếp Tuổi thọ Actuator và Độ chính xác của các Van servo và Van tỷ lệ đắt tiền. Bằng cách sử dụng Bộ lọc Áp suất cấp tinh, Bộ lọc Hồi hiệu suất cao, và Hệ thống Lọc Offline chủ động,
