Actuator Tuyến Tính Điện: Giải pháp Truyền Động Tối Ưu trong Sản Xuất Công Nghiệp

Actuator tuyến tính điện (Electric Linear Actuator) hiện đang là thành phần chủ chốt trong cuộc cách mạng tự động hóa, nó thực hiện chức năng biến đổi năng lượng điện thành chuyển động tịnh tiến có kiểm soát. Thiết bị này đại diện cho sự tiến bộ vượt bậc trong lĩnh vực Thiết bị chấp hành (Actuator), nó mang lại độ chính xác vượt trội, khả năng lập trình linh hoạt, và hiệu suất cao hơn hẳn so với các đối thủ truyền thống là hệ thống thủy lực và khí nén.

Actuator điện đã trở thành lựa chọn hàng đầu để điều khiển vị trí, lực và tốc độ trong các quy trình sản xuất phức tạp, từ các băng tải tự động đến các Robot công nghiệp đòi hỏi sự đồng bộ hoàn hảo. Sự phát triển của công nghệ Actuator này đang định hình lại toàn bộ triết lý thiết kế máy móc, nó thúc đẩy các nhà sản xuất tiến tới các giải pháp sạch hơn, thông minh hơn và dễ tích hợp vào môi trường Công nghiệp 4.0 (Industry 4.0).

1. Actuator Tuyến Tính Điện là gì và Vai trò trong Tự động hóa

1.1. Định nghĩa và Nguyên lý cơ bản

Actuator tuyến tính điện định nghĩa một thiết bị cơ điện tử, nó thực hiện quá trình chuyển đổi năng lượng điện thành chuyển động tịnh tiến (tuyến tính) thông qua cơ cấu vít-đai ốc. Actuator điện nhận năng lượng từ Động cơ điện (Electric Motor), động cơ này tạo ra chuyển động quay, sau đó chuyển động quay này được giảm tốc qua Hộp số (Gearbox) và cuối cùng được biến đổi thành chuyển động thẳng thông qua cơ cấu Vít me (Lead screw) hoặc Đai ốc bi (Ball screw).

Vai trò cốt lõi của Actuator tuyến tính điện chính là thay thế các hệ thống truyền động dùng chất lỏng hoặc khí nén, nó mang lại khả năng kiểm soát vị trí và lực cực kỳ chính xác mà không gây ô nhiễm môi trường. Cơ chế này đảm bảo rằng vị trí cuối cùng và vận tốc của tải trọng có thể được lập trình và lặp lại với độ tin cậy cao.

1.2. Sự cần thiết của Actuator điện trong Công nghiệp 4.0

Actuator điện đã trở nên cần thiết trong môi trường Công nghiệp 4.0, nó cung cấp khả năng tích hợp và phản hồi dữ liệu chưa từng có. Thiết bị này dễ dàng kết nối và điều khiển bằng các bộ điều khiển lập trình (PLC), máy tính công nghiệp, hoặc các hệ thống điều khiển kỹ thuật số tiên tiến thông qua các giao thức truyền thông tiêu chuẩn (ví dụ: EtherCAT, Profinet).

Lợi ích về môi trường và vận hành của Actuator điện là rất lớn, nó loại bỏ hoàn toàn nhu cầu sử dụng các hệ thống bơm thủy lực cồng kềnh, đường ống áp suất cao, và nguy cơ rò rỉ chất lỏng làm ô nhiễm môi trường làm việc. Ngoài ra, việc giảm thiểu các thành phần phụ trợ phức tạp này cũng dẫn đến việc ít bảo trì hơn và tiết kiệm năng lượng đáng kể, bởi vì Actuator chỉ tiêu thụ điện khi thực sự thực hiện công việc di chuyển tải trọng, không cần duy trì áp suất tĩnh như hệ thống thủy lực/khí nén.

2. Cấu tạo chi tiết và Cơ chế truyền động

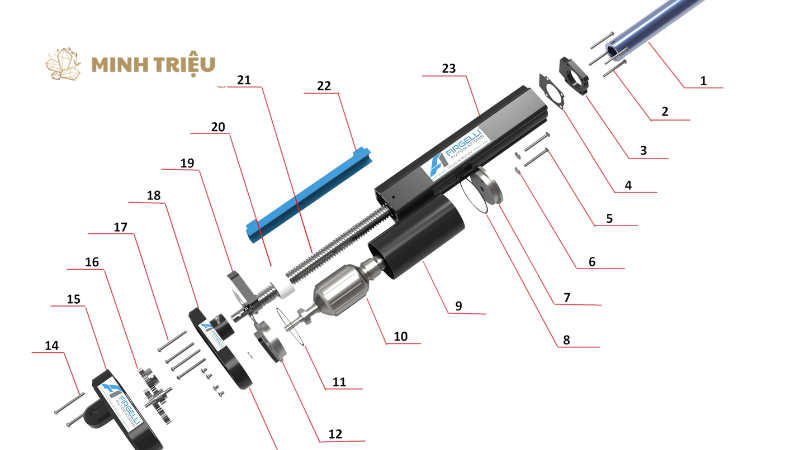

2.1. Các thành phần chính của Actuator tuyến tính điện

Actuator tuyến tính điện sở hữu một cấu trúc tích hợp chặt chẽ, nó bao gồm bốn thành phần cơ điện tử chính hoạt động đồng bộ để chuyển đổi năng lượng và tạo ra chuyển động.

• Động cơ điện (Electric Motor): Bộ phận này cung cấp nguồn năng lượng quay ban đầu, nó thường là động cơ DC chổi than (cho các ứng dụng cơ bản, tải nhẹ), động cơ DC không chổi than (Brushless DC – BLDC) (cho hiệu suất cao và tuổi thọ dài), hoặc Motor AC (cho các ứng dụng công nghiệp nặng, lực đẩy lớn).
• Hộp số (Gearbox): Bộ phận này thực hiện chức năng giảm tốc độ quay của Motor, đồng thời tăng mô-men xoắn, nó chuẩn bị lực đầu vào cần thiết cho cơ cấu vít me. Tỉ số truyền của Gearbox quyết định mối quan hệ giữa tốc độ và Lực đẩy (Force) đầu ra của Actuator.
• Cơ cấu truyền động tuyến tính: Đây là trái tim của Actuator, nó biến đổi chuyển động quay thành chuyển động tịnh tiến.
• Ống ngoài và Ống trong (Rod): Ống ngoài đóng vai trò bảo vệ các thành phần bên trong khỏi môi trường, còn Ống trong (Rod hoặc Piston) là bộ phận thực hiện chuyển động tịnh tiến và kết nối với tải trọng.

2.2. Phân tích Cơ cấu Truyền động Vít

Cơ cấu truyền động vít me là yếu tố quyết định hiệu suất, độ chính xác, và chi phí của Actuator, nó được phân chia rõ rệt thành hai loại chính dựa trên nguyên lý ma sát.

• Vít me (Lead screw) và Đai ốc polymer/đồng: Cơ cấu này sử dụng ma sát trượt (sliding friction) giữa ren vít và đai ốc. Nó được ưu tiên sử dụng trong các ứng dụng tải nhẹ, cần chi phí sản xuất thấp, và quan trọng nhất là cần tính năng tự hãm (self-locking); tính năng này đảm bảo Actuator giữ nguyên vị trí khi động cơ không hoạt động, loại bỏ nhu cầu sử dụng phanh ngoài. Tuy nhiên, Vít me có hiệu suất thấp hơn (thường 20-50%) và dễ bị mài mòn nhanh chóng, dẫn đến backlash tăng theo thời gian.
• Đai ốc bi (Ball screw): Cơ cấu này thay thế ma sát trượt bằng ma sát lăn (rolling friction) thông qua các viên bi tuần hoàn. Đai ốc bi được áp dụng trong các ứng dụng tải nặng, tốc độ cao, và đặc biệt là yêu cầu độ chính xác tuyệt đối. Hiệu suất cao của nó (trên 90%) giúp tối ưu hóa năng lượng và giảm sinh nhiệt, kéo dài tuổi thọ Actuator. Việc sử dụng cơ cấu preloading cũng giúp loại bỏ hoàn toàn backlash, đảm bảo độ chính xác định vị và độ lặp lại (Repeatability) hoàn hảo cho các hệ thống như Máy CNC.

3. Các loại Actuator tuyến tính điện phổ biến

3.1. Phân loại theo cấu hình trục

Sự đa dạng về cấu hình trục cho phép các Actuator tuyến tính điện phù hợp với hầu hết mọi giới hạn không gian và yêu cầu lắp đặt trong công nghiệp.

1. Actuator dạng Thanh (Rod-style): Đây là thiết kế cổ điển, nó có Động cơ điện thường đặt song song với trục đẩy. Cấu hình này rất phổ biến, nó cung cấp lực đẩy mạnh và thường có Hộp số lớn hơn, nhưng lại yêu cầu một không gian lắp đặt dài và rộng.
2. Actuator dạng Inline (Thẳng hàng): Actuator này có Động cơ điện nằm thẳng hàng với trục vít, nó giúp thiết kế Actuator thon gọn và mảnh dẻ. Cấu hình này đặc biệt phù hợp với các ứng dụng có không gian hẹp và đòi hỏi Actuator phải nằm kín đáo.
3. Actuator dạng Song song (Parallel drive): Trong cấu hình này, Động cơ điện nằm song song với trục đẩy và truyền động lực thông qua một hệ thống bánh răng hoặc dây đai. Thiết kế này mang lại sự linh hoạt cao, nó cho phép tùy chỉnh Gearbox để đạt được tỉ số truyền khác nhau và dễ dàng bảo trì hoặc thay thế Motor.

3.2. Phân loại theo công nghệ Motor

Công nghệ Motor được sử dụng là yếu tố quyết định đến hiệu suất, tuổi thọ, và khả năng kiểm soát tốc độ của Actuator.

• Actuator DC (12V/24V): Loại này sử dụng điện áp thấp, nó phổ biến cho các ứng dụng di động (ví dụ: xe tự hành AGV), thiết bị y tế cầm tay, hoặc các ứng dụng tải nhẹ trong nhà thông minh. Motor DC chổi than có chi phí thấp nhưng tuổi thọ hạn chế, trong khi Motor DC không chổi than (BLDC) mang lại tuổi thọ cao hơn và kiểm soát tốt hơn.
• Actuator AC (220V/380V): Loại này sử dụng điện áp công nghiệp, nó được dùng chủ yếu trong các ứng dụng công nghiệp nặng, nơi yêu cầu Lực đẩy (Force) và Tốc độ (Speed) rất cao, ví dụ như các thiết bị nâng hạ công suất lớn và máy ép khuôn.

4. Các thông số kỹ thuật then chốt và Tiêu chí lựa chọn

4.1. Thông số hiệu suất

Các thông số hiệu suất là thước đo trực tiếp khả năng làm việc của Actuator, nó xác định giới hạn vận hành của thiết bị.

• Lực đẩy (Force): Đây là khả năng tạo ra lực để di chuyển tải trọng (được gọi là Dynamic Load) và khả năng giữ tải trọng khi không hoạt động (Static Load), nó được đo bằng Newton (N) hoặc KiloNewton (kN). Kỹ sư cần đảm bảo Lực đẩy tối đa của Actuator luôn lớn hơn nhu cầu của tải trọng.
• Tốc độ (Speed): Tốc độ là vận tốc tối đa mà Rod của Actuator có thể đạt được, nó được đo bằng milimét trên giây (mm/s). Tốc độ Actuator phụ thuộc vào tốc độ Motor và tỉ số truyền của cơ cấu vít me (Lead của vít).
• Hành trình (Stroke): Hành trình là khoảng cách di chuyển tối đa của Rod từ vị trí thu vào đến vị trí mở rộng hoàn toàn, nó được đo bằng milimét (mm). Hành trình phải phù hợp với phạm vi chuyển động cần thiết của ứng dụng.

4.2. Độ bền và Độ chính xác

Các yếu tố về độ bền và độ chính xác quyết định chất lượng và tuổi thọ dài hạn của Actuator, nó ảnh hưởng trực tiếp đến chi phí vận hành (Total Cost of Ownership).

• Chu kỳ hoạt động (Duty Cycle): Duty Cycle là tỷ lệ phần trăm thời gian hoạt động so với tổng thời gian chu kỳ (ví dụ: Actuator chạy 15 giây và nghỉ 45 giây là 25% Duty Cycle). Chu kỳ hoạt động ảnh hưởng trực tiếp đến tuổi thọ của Động cơ điện và cơ cấu vít do khả năng sinh nhiệt và mài mòn. Việc vượt quá Duty Cycle khuyến nghị sẽ làm hỏng Actuator vĩnh viễn.
• Độ chính xác định vị và độ lặp lại (Repeatability): Đây là khả năng của Actuator quay trở lại cùng một vị trí đã lập trình trước. Độ lặp lại là yếu tố quan trọng nhất cho các ứng dụng như Máy CNC và Robot công nghiệp, nơi sai số nhỏ nhất cũng không được chấp nhận. Đai ốc bi (Ball screw) thường có độ lặp lại tốt hơn nhiều so với Vít me.
• Tiêu chuẩn bảo vệ (IP Rating): IP Rating (ví dụ: IP65, IP67) chỉ ra khả năng của Actuator chống lại sự xâm nhập của bụi và nước. IP67 là tiêu chuẩn bắt buộc đối với các Actuator hoạt động trong môi trường ẩm ướt, nhiều bụi hoặc thường xuyên bị rửa trôi.

4.3. Bảng so sánh tốc độ và tải trọng

Bảng dưới đây minh họa mối quan hệ giữa cơ cấu truyền động và các thông số hiệu suất, nó hỗ trợ việc ra quyết định lựa chọn Actuator.

Loại Actuator	Cơ cấu Vít	Lực đẩy điển hình (kN)	Tốc độ điển hình (mm/s)	Độ chính xác điển hình (mm)	Ứng dụng tiêu biểu
Tải nhẹ – Tốc độ thấp	Vít me	0.5 – 2	5 – 20	± 0.2 – 0.5	Mở/đóng van, nội thất thông minh, cửa tự động
Tải trung bình – Tốc độ TB	Vít me (Tiết diện lớn)	2 – 5	15 – 40	± 0.1 – 0.2	Điều chỉnh ghế công nghiệp, Actuator nông nghiệp
Tải nặng – Tốc độ cao	Đai ốc bi	10 – 50	50 – 100+	± 0.01 – 0.05	Máy CNC, Ép khuôn, Robot công nghiệp

5. Ứng dụng thực tế của Actuator Tuyến Tính Điện trong Công nghiệp

5.1. Ứng dụng trong Gia công và Chế tạo

Trong lĩnh vực gia công và chế tạo, Actuator điện đóng vai trò quan trọng trong việc định vị phôi và công cụ, nó đảm bảo tính toàn vẹn của quy trình sản xuất.

• Máy CNC và Actuator: Actuator điện được dùng để điều khiển các trục X, Y, Z, nó sử dụng Đai ốc bi (Ball screw) để đảm bảo độ chính xác cao và tốc độ gia công nhanh chóng. Độ lặp lại (Repeatability) tuyệt đối của Actuator điện đảm bảo rằng hàng loạt sản phẩm được gia công với dung sai cực nhỏ.
• Robot công nghiệp: Actuator điện cung cấp chuyển động tuyến tính chính xác cho các khớp của Robot công nghiệp, đặc biệt trong các robot hàn và lắp ráp. Việc kiểm soát lực và vị trí bằng điện tử cho phép robot thích ứng linh hoạt với các nhiệm vụ khác nhau và giảm thiểu thời gian chuyển đổi sản phẩm (changeover time).

5.2. Ứng dụng trong Tự động hóa quy trình

Actuator điện mang lại sự linh hoạt tối đa cho các dây chuyền tự động hóa, nó giúp tăng tốc độ xử lý vật liệu và cải thiện hiệu suất phân loại.

• Dây chuyền đóng gói và phân loại: Actuator được sử dụng để đẩy, nâng, hoặc định vị sản phẩm trên băng tải. Tốc độ (Speed) và Hành trình (Stroke) có thể được lập trình lại tức thì, giúp dây chuyền xử lý nhiều loại sản phẩm khác nhau.
• Thiết bị kiểm tra và đo lường: Các ứng dụng như máy đo tọa độ (CMM) yêu cầu Actuator có độ chính xác và độ lặp lại cực cao; chỉ có Actuator tuyến tính điện với Đai ốc bi và Motor Servo mới đáp ứng được các yêu cầu về độ phân giải dưới micromet.

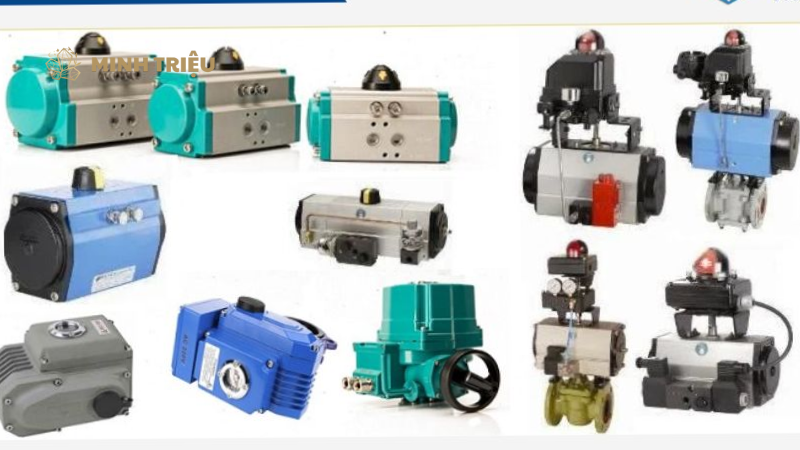

6. So sánh với Actuator Thủy lực và Khí nén

6.1. Sự khác biệt về Nguồn năng lượng và Hiệu suất

• Actuator điện: Thiết bị này sử dụng năng lượng điện trực tiếp, nó dễ dàng kiểm soát vị trí chính xác và có hiệu suất cao (trên 80%). Actuator điện không cần hệ thống chuyển đổi năng lượng trung gian phức tạp.

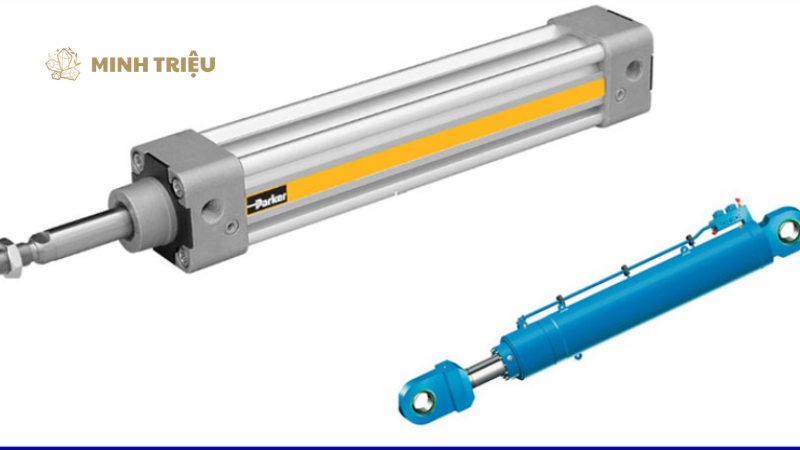

• Actuator Khí nén (Pneumatic): Loại này sử dụng khí nén được tạo ra bởi máy nén, nó có tốc độ nhanh và giá thành rẻ nhưng rất khó kiểm soát vị trí trung gian (chỉ có hai vị trí giới hạn là mở hoàn toàn hoặc đóng hoàn toàn). Nó tiêu thụ nhiều năng lượng khi duy trì áp suất (Loss in Compression), làm giảm hiệu suất tổng thể.
• Actuator Thủy lực (Hydraulic): Loại này sử dụng chất lỏng thủy lực, nó có Lực đẩy (Force) cực lớn (thích hợp cho các ứng dụng ép và đúc), nhưng lại có cấu tạo phức tạp, dễ rò rỉ chất lỏng gây ô nhiễm, và yêu cầu bảo trì cao do độ nhạy cảm của chất lỏng.

6.2. Ưu thế của Actuator điện

Actuator tuyến tính điện vượt trội hơn đối thủ ở khả năng Kiểm soát vị trí (Position Control) và độ chính xác, nó là yếu tố cốt lõi trong các hệ thống tự động hóa tiên tiến.

1. Kiểm soát Vị trí (Position Control) và Tốc độ: Actuator điện cho phép điều chỉnh vô cấp (variable speed) và lập trình vị trí, lực, và tốc độ chính xác nhờ sự kết hợp giữa Motor Servo/Stepper và bộ mã hóa (Encoder).
2. Chi phí Lắp đặt và Bảo trì: Chi phí lắp đặt và bảo trì của Actuator điện thấp hơn đáng kể so với hệ thống Thủy lực, nó không yêu cầu ống dẫn, bơm, van áp suất, hoặc bộ lọc. Điều này cũng làm giảm chi phí vận hành lâu dài.
3. Sạch sẽ và Thân thiện Môi trường: Hoàn toàn loại bỏ nguy cơ rò rỉ chất lỏng, làm cho Actuator điện trở thành lựa chọn lý tưởng cho các ngành công nghiệp nhạy cảm như thực phẩm, dược phẩm và y tế.

Bảng so sánh tổng quan ba loại Actuator:

Tiêu chí	Actuator Điện	Actuator Khí nén	Actuator Thủy lực
Kiểm soát vị trí	Tốt nhất (Độ chính xác cao)	Kém (Chỉ có hai trạng thái)	Tốt (Cần Van Servo đắt tiền)
Lực đẩy tối đa	Trung bình đến Cao	Trung bình (Giới hạn áp suất)	Rất cao
Hiệu suất năng lượng	Cao (Chỉ tiêu thụ khi di chuyển)	Thấp (Mất năng lượng khi nén khí)	Trung bình (Tổn hao do bơm)
Bảo trì	Thấp (Chủ yếu bôi trơn Vít me/Đai ốc bi)	Trung bình (Kiểm tra rò rỉ, van)	Rất cao (Kiểm tra rò rỉ, chất lỏng, lọc)
Tiếng ồn	Thấp	Cao (Do xả khí)	Cao (Do bơm)

7. Kết luận

Actuator tuyến tính điện được khẳng định là giải pháp truyền động toàn diện nhất hiện nay, nó đã thiết lập một tiêu chuẩn mới về khả năng kiểm soát trong lĩnh vực thiết bị chấp hành. Thiết bị này cân bằng tối ưu giữa độ chính xác định vị, hiệu suất năng lượng, và khả năng tích hợp hệ thống, làm cho nó trở thành lựa chọn hàng đầu cho hầu hết các nhiệm vụ di chuyển tải trọng trong môi trường công nghiệp hiện đại. Việc giảm thiểu backlash bằng Đai ốc bi và khả năng lập trình vị trí đã mở ra những khả năng mới cho sản xuất công nghiệp đòi hỏi sự đồng bộ và độ lặp lại cao.
