Actuator Quay Điện: Giải pháp Điều khiển Góc và Mô-men Xoắn Chính xác trong Công nghiệp

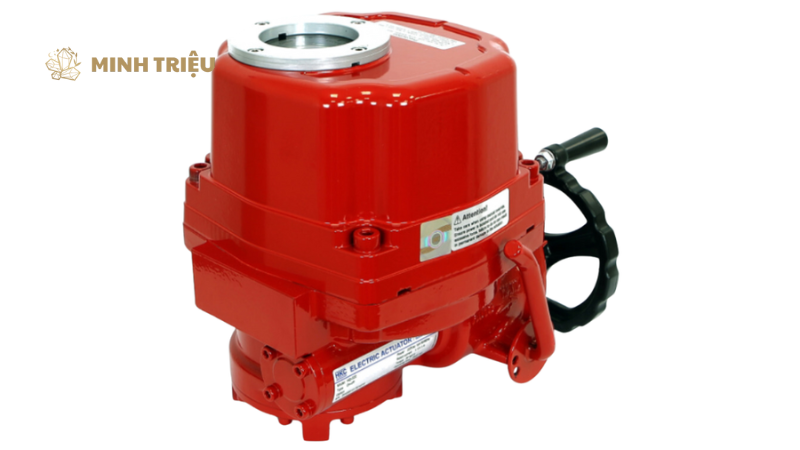

Actuator quay điện (Electric Rotary Actuator) đóng vai trò là một trong những thành phần cơ điện tử tinh vi nhất trong hệ thống tự động hóa công nghiệp, nó thực hiện chức năng chuyển đổi năng lượng điện thành chuyển động quay (Angular Motion) hoặc lực xoắn (Torque) có thể lập trình. Thiết bị chấp hành này cung cấp khả năng điều khiển vị trí góc với độ chính xác vượt trội, nó là giải pháp lý tưởng để vận hành các loại van, bộ điều tiết luồng, hoặc các khớp xoay phức tạp trên Robot công nghiệp.

Sự phụ thuộc vào năng lượng điện giúp Actuator Quay Điện loại bỏ các nhược điểm cố hữu của hệ thống thủy lực và khí nén, nó mang lại Hiệu suất cao và độ tin cậy tuyệt vời trong các môi trường vận hành khắc nghiệt. Việc tích hợp bộ mã hóa và hệ thống điều khiển thông minh đã nâng cao Actuator quay điện lên một tầm cao mới, nó biến nó thành một phần không thể thiếu của môi trường Công nghiệp 4.0 hiện đại.

1. Actuator Quay Điện là gì và Sự khác biệt với Actuator Tuyến Tính

1.1. Định nghĩa và Nguyên lý cơ bản

Actuator quay điện định nghĩa một loại Thiết bị chấp hành, nó thực hiện nhiệm vụ chuyển đổi năng lượng điện thành chuyển động quay có thể kiểm soát được. Thiết bị này hoạt động bằng cách sử dụng Động cơ điện (Motor), nó cung cấp mô-men xoắn ban đầu, sau đó mô-men xoắn này được khuếch đại thông qua Hộp số giảm tốc (Gear Train) để đạt được Mô-men Xoắn (Torque) đầu ra cần thiết để xoay tải.

Phạm vi chuyển động của Actuator Quay Điện có thể được thiết kế linh hoạt, nó thường giới hạn ở các góc tiêu chuẩn như 90 độ (cho van bi) hoặc 180 độ (cho các khớp xoay), nhưng cũng có thể là chuyển động quay liên tục 360 độ cho các ứng dụng băng tải hoặc bàn xoay. Khả năng kiểm soát Tốc độ góc (Angular Speed) và vị trí một cách vô cấp là ưu điểm vượt trội của Actuator điện, nó giúp thiết bị này trở thành giải pháp chính xác nhất cho việc điều chỉnh vị trí góc.

1.2. Sự khác biệt cốt lõi so với Actuator Tuyến Tính

Sự khác biệt cốt lõi giữa Actuator quay và Actuator tuyến tính nằm ở dạng chuyển động vật lý mà chúng thực hiện, nó định hình phạm vi ứng dụng của từng loại thiết bị. Actuator quay thực hiện chuyển động góc, nó tạo ra Mô-men Xoắn (Torque) để xoay tải trọng quanh một trục; ví dụ điển hình là việc xoay một cánh van. Ngược lại, Actuator tuyến tính thực hiện chuyển động tịnh tiến (thẳng), nó tạo ra Lực đẩy (Force) để di chuyển tải dọc theo một đường thẳng (như nâng, hạ, hoặc đẩy).

Về mặt ứng dụng, Actuator quay chủ yếu dùng để điều khiển van (Valve Control), van Van bi (Ball Valve) hoặc van Van bướm (Butterfly Valve), các cửa điều tiết luồng, hoặc các khớp xoay chính xác của robot (Joints), trong khi Actuator tuyến tính được sử dụng cho các trục chuyển động X-Y-Z của máy CNC. Sự khác biệt về dạng chuyển động này đòi hỏi các cơ chế truyền động nội bộ hoàn toàn khác nhau: Actuator quay sử dụng bánh răng và trục vít-trục vít, còn Actuator tuyến tính sử dụng Vít me hoặc Đai ốc bi.

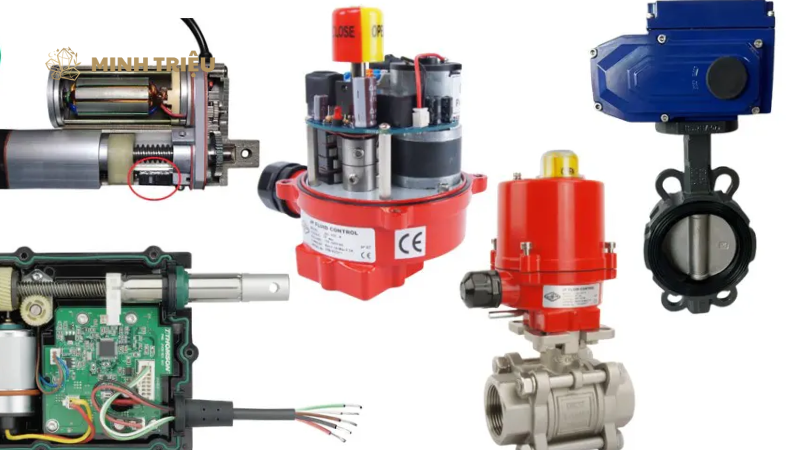

2. Cấu tạo kỹ thuật và Cơ chế tạo Mô-men Xoắn

2.1. Các thành phần cơ bản

Actuator quay điện sở hữu một tổ hợp cơ điện tử phức tạp, nó bao gồm các thành phần được tối ưu hóa để chuyển đổi tốc độ thành Mô-men Xoắn.

• Động cơ điện (Motor): Thành phần này cung cấp nguồn năng lượng cơ học ban đầu, nó thường sử dụng Motor DC (cho các ứng dụng cơ bản), Motor AC (cho tải nặng), hoặc Motor Servo (đặc biệt cho các ứng dụng đòi hỏi độ chính xác cao và khả năng phản hồi độ lặp lại (Repeatability) nhanh). Việc lựa chọn Motor ảnh hưởng trực tiếp đến Tốc độ góc (Angular Speed) và khả năng kiểm soát Mô-men Xoắn (Torque).

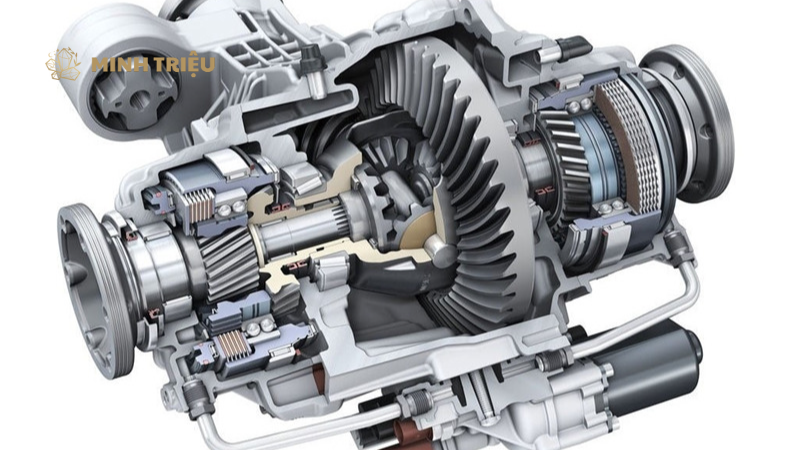

• Hộp số giảm tốc (Gear Train): Bộ phận này là trái tim cơ khí của Actuator, nó thực hiện nhiệm vụ giảm tốc độ quay của Motor và khuếch đại Mô-men Xoắn (Torque) đầu ra. Hộp số giảm tốc đảm bảo Actuator có đủ Lực đẩy (Force)/mô-men xoắn cần thiết để xoay các van lớn hoặc tải trọng nặng với tốc độ quay chậm và ổn định.
• Cơ cấu ly hợp và Bánh răng truyền động: Thiết kế bánh răng hành tinh (Planetary Gear) hoặc bánh răng tiêu chuẩn được sử dụng rộng rãi, nó giúp phân phối lực đồng đều và giảm thiểu backlash cơ học, tăng độ tin cậy tổng thể.

2.2. Cơ chế điều khiển và Phản hồi vị trí

Cơ chế điều khiển và phản hồi vị trí là yếu tố quyết định khả năng kiểm soát và độ chính xác của Actuator Quay Điện, nó biến Actuator thành một hệ thống vòng kín.

• Bộ mã hóa (Encoder): Bộ mã hóa cung cấp phản hồi vị trí góc theo thời gian thực, nó đảm bảo độ chính xác và độ lặp lại (Repeatability) hoàn hảo cho các ứng dụng Van điều tiết (Damper Control) hoặc Robot. Dữ liệu từ Encoder cho phép bộ điều khiển (Controller) biết chính xác vị trí góc hiện tại của trục quay, điều chỉnh dòng điện Motor để giữ vị trí hoặc thay đổi Tốc độ góc (Angular Speed) theo yêu cầu.
• Công tắc giới hạn (Limit Switches): Công tắc giới hạn là các thiết bị chuyển mạch cơ điện, nó xác định vị trí đóng hoàn toàn và mở hoàn toàn (ví dụ: 0 độ và 90 độ) cho các Actuator vận hành hai vị trí (Actuator Vận hành On/Off). Chúng đảm bảo Actuator dừng chính xác tại điểm cuối của Hành trình, ngăn ngừa hư hỏng cơ khí do quá tải.

Danh sách các thành phần kiểm soát bên trong Actuator Quay Điện:

1. Motor Servo/Stepper: Cung cấp mô-men xoắn được đo lường chính xác.
2. Encoder (Tuyệt đối hoặc Tăng dần): Đo lường vị trí góc hiện tại.
3. Công tắc Giới hạn/Bộ vi điều khiển: Xác định và dừng Actuator tại các điểm cuối.
4. Bộ bảo vệ Nhiệt (Thermal Overload Protection): Giám sát nhiệt độ Động cơ điện để ngăn ngừa hư hỏng do vượt quá Chu kỳ hoạt động (Duty Cycle).

3. Các loại Actuator Quay Điện và Ứng dụng Chuyên biệt

3.1. Phân loại theo Chế độ hoạt động

Actuator quay điện được phân loại theo nhu cầu kiểm soát vị trí và dòng chảy của ứng dụng, nó có ba chế độ hoạt động chính.

• Actuator Vận hành On/Off (Two-position Actuators): Loại này chỉ có hai trạng thái hoạt động: Mở hoàn toàn hoặc Đóng hoàn toàn. Actuator Vận hành On/Off được sử dụng phổ biến cho các van ngắt (Shut-off Valves) trong các hệ thống cấp nước hoặc khí, nơi không yêu cầu điều chỉnh lưu lượng trung gian.
• Actuator Modulating/Điều tiết: Loại này là phiên bản phức tạp hơn, nó có khả năng giữ bất kỳ vị trí trung gian nào (ví dụ: 30%, 50%, 75% mở) trong phạm vi chuyển động của mình. Actuator Modulating sử dụng Motor Servo và Bộ mã hóa (Encoder) để kiểm soát dòng chảy chính xác, nó được áp dụng rộng rãi trong các hệ thống Van điều tiết (Damper Control) hoặc các quy trình kiểm soát nhiệt độ/áp suất tinh vi.
• Actuator Quay Liên tục: Actuator này được thiết kế để xoay 360 độ không giới hạn, nó thường dùng cho các ứng dụng yêu cầu chuyển động quay liên tục như bàn xoay lắp ráp, hệ thống cung cấp vật liệu, hoặc các trục xoay không cần định vị góc cố định.

3.2. Ứng dụng trọng tâm trong Quản lý Van (Valve Control)

Quản lý Van (Valve Control) là lĩnh vực ứng dụng trọng tâm của Actuator Quay Điện, nó bao gồm việc đóng, mở, và điều tiết luồng chất lỏng hoặc khí.

• Van bi (Ball Valve) và Van bướm (Butterfly Valve): Actuator quay điện là thiết bị chấp hành tiêu chuẩn cho việc đóng mở các loại van này. Hai loại van này chỉ cần một chuyển động quay 90 độ để chuyển từ trạng thái đóng sang trạng thái mở, điều này hoàn toàn phù hợp với thiết kế của Actuator quay.
• Van điều tiết (Damper Control): Actuator điện được sử dụng để điều chỉnh luồng không khí hoặc chất lỏng trong hệ thống HVAC và các quy trình xử lý hóa chất. Các ứng dụng này đặc biệt yêu cầu Actuator Modulating với độ chính xác định vị cao, nó đảm bảo rằng lưu lượng được kiểm soát một cách liên tục và ổn định.

4. Thông số kỹ thuật quan trọng và Tiêu chí lựa chọn

4.1. Thông số hiệu suất chính

Các thông số hiệu suất này xác định khả năng thực thi và giới hạn vận hành của Actuator, nó phải luôn được so sánh với nhu cầu của tải trọng.

• Mô-men Xoắn (Torque): Mô-men Xoắn là Lực đẩy (Force) quay mà Actuator tạo ra, nó được đo bằng Newton-mét (Nm) hoặc pound-inch (lb-in). Mô-men Xoắn tối đa của Actuator phải vượt quá mô-men xoắn cần thiết để xoay van/tải (bao gồm cả mô-men xoắn khởi động và mô-men xoắn vận hành), đặc biệt là sau một thời gian dài không hoạt động.
• Tốc độ góc (Angular Speed): Tốc độ góc là tốc độ xoay của trục đầu ra, nó thường được đo bằng độ/giây hoặc tính bằng thời gian hoàn thành một chu kỳ 90 độ. Tốc độ này được quyết định bởi Động cơ điện và tỉ số truyền của Hộp số giảm tốc (Gear Train).
• Chu kỳ hoạt động (Duty Cycle): Chu kỳ hoạt động là khả năng Actuator hoạt động liên tục hoặc gián đoạn, nó được biểu thị bằng phần trăm thời gian hoạt động so với tổng thời gian chu kỳ. Vượt quá Duty Cycle khuyến nghị (ví dụ: Actuator chỉ được thiết kế cho 25% Duty Cycle) sẽ dẫn đến quá nhiệt Động cơ điện và làm giảm tuổi thọ nghiêm trọng.

4.2. Tiêu chí lựa chọn môi trường và Kiểm soát

Môi trường hoạt động và yêu cầu kiểm soát xác định các tính năng bảo vệ và khả năng tương thích điện tử của Actuator.

• Tiêu chuẩn bảo vệ (IP Rating): IP Rating (ví dụ: IP67) là thước đo khả năng của Actuator chống lại bụi và nước. IP67 là bắt buộc cho các Actuator ngoài trời hoặc trong các ứng dụng thường xuyên tiếp xúc với chất lỏng hoặc hơi nước (ví dụ: nhà máy chế biến thực phẩm), nó đảm bảo độ bền của Actuator.
• Chứng nhận chống cháy nổ (Explosion Proof): Chứng nhận chống cháy nổ (như chuẩn ATEX, IECEx) là cần thiết cho các ngành công nghiệp dầu khí, hóa chất, hoặc khai thác mỏ, nó đảm bảo Actuator không tạo ra tia lửa điện có thể gây cháy nổ trong môi trường khí dễ cháy.
• Phạm vi kiểm soát (Control Range): Đối với Actuator Modulating, Phạm vi kiểm soát cần tương thích với tín hiệu điều khiển của hệ thống DCS/PLC (thường là 4-20mA hoặc 0-10VDC). Khả năng tương thích này đảm bảo độ chính xác và độ lặp lại (Repeatability) của quá trình điều tiết.

Danh sách chi tiết các Tiêu chí Lựa chọn Actuator Quay Điện:

1. Lực Xoắn Tối đa (Torque): Phải có biên độ an toàn từ 25-50% so với Mô-men Xoắn tối đa của van/tải.
2. Môi trường (IP/Ex Rating): Phù hợp với độ ẩm, bụi, và nguy cơ cháy nổ.
3. Tín hiệu Điều khiển: Tương thích giữa Actuator (ví dụ: 4-20mA) và hệ thống điều khiển PLC/DCS.
4. Tốc độ: Phù hợp với thời gian chu kỳ đóng/mở yêu cầu của quy trình.

5. Lợi ích và Xu hướng Công nghiệp 4.0

5.1. Lợi thế cạnh tranh của Actuator Quay Điện

Actuator quay điện mang lại nhiều lợi thế cạnh tranh vượt trội, nó thúc đẩy sự dịch chuyển từ các công nghệ cũ sang giải pháp truyền động điện.

• Hiệu suất cao và Tiết kiệm năng lượng: Actuator điện có Hiệu suất cao vượt trội; nó chỉ tiêu thụ năng lượng khi thực hiện chuyển động, và không lãng phí điện năng để duy trì áp suất (như Actuator khí nén) hay bơm chất lỏng (như Actuator thủy lực). Điều này làm giảm đáng kể chi phí vận hành tổng thể.
• Lắp đặt và Bảo trì: Actuator Quay Điện yêu cầu Ít bảo trì hơn do không có các vấn đề về rò rỉ chất lỏng, đường ống phức tạp, hoặc các bộ lọc khí. Quá trình lắp đặt cũng đơn giản hơn, nó chỉ cần kết nối điện và tín hiệu điều khiển.
• Độ chính xác và Độ lặp lại: Khả năng kiểm soát vô cấp và phản hồi vị trí tức thời qua Bộ mã hóa (Encoder) đảm bảo độ chính xác và độ lặp lại mà các Actuator khí nén tiêu chuẩn không thể đạt được.

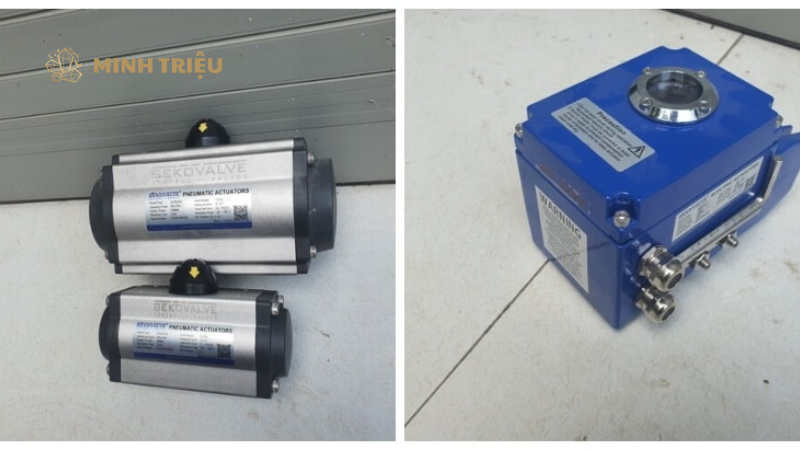

Bảng so sánh Lợi ích và Khả năng Kiểm soát giữa các Công nghệ Actuator:

Tiêu chí	Actuator Quay Điện	Actuator Khí nén (Quay)	Actuator Thủy lực (Quay)
Kiểm soát Góc (Modulating)	Rất tốt (Sử dụng Motor Servo)	Kém (Khó giữ vị trí trung gian)	Tốt (Nhưng chi phí cao)
Hiệu suất Năng lượng	Cao	Thấp (Tổn thất nén khí)	Trung bình (Tổn thất bơm)
Độ bền Môi trường	Cao (Tùy chọn IP67/Explosion Proof)	Trung bình (Dễ bị bụi bẩn)	Thấp (Rò rỉ chất lỏng)
Bảo trì	Ít bảo trì	Trung bình	Cao
Tích hợp Kỹ thuật số	Rất dễ dàng (IoT/SCADA)	Khó khăn	Trung bình

5.2. Vai trò trong Tự động hóa thông minh

Actuator quay điện đóng một vai trò quan trọng trong Tự động hóa thông minh, nó là một Thiết bị chấp hành có khả năng tự chẩn đoán và kết nối mạng.

• Kết nối IoT: Actuator Quay Điện hiện đại tích hợp khả năng Kết nối IoT, nó cho phép truyền tải dữ liệu về vị trí, Mô-men Xoắn (Torque) đang tiêu thụ, và nhiệt độ Động cơ điện đến hệ thống điều khiển trung tâm (SCADA/DCS) hoặc đám mây. Khả năng phản hồi trạng thái hoạt động này giúp tối ưu hóa quy trình.
• Actuator thông minh: Các Actuator thông minh tích hợp bộ điều khiển PID nhỏ, nó cho phép tự động hiệu chỉnh (Auto-Calibration) vị trí van và chẩn đoán lỗi cục bộ, nâng cao độ tin cậy của toàn bộ hệ thống. Chức năng này giúp giảm sự phụ thuộc vào các kỹ thuật viên vận hành và cho phép thực hiện bảo trì dự đoán (Predictive Maintenance) dựa trên Chu kỳ hoạt động (Duty Cycle) thực tế.

6. Kết luận

Actuator quay điện là minh chứng rõ ràng cho sự phát triển của công nghệ Actuator, nó cung cấp giải pháp điều khiển góc và Mô-men Xoắn mạnh mẽ, chính xác, và tiết kiệm năng lượng. Việc lựa chọn giữa các loại Motor Servo và việc áp dụng các tiêu chuẩn IP Rating cao đã củng cố vị thế của Actuator Quay Điện là Thiết bị chấp hành ưu việt trong Quản lý Van và các ứng dụng robot. Sự kết hợp giữa độ chính xác cơ học và khả năng Kết nối IoT đã đảm bảo rằng Actuator điện sẽ tiếp tục là động lực cốt lõi thúc đẩy năng suất và độ tin cậy trong kỷ nguyên Công nghiệp 4.0.
