Đồ gá kiểm tra độ đồng tâm

Trong gia công cơ khí chính xác, độ đồng tâm là một trong những yêu cầu thường gặp đối với trục, bạc, ống, bánh răng và các chi tiết có nhiều bề mặt tròn xoay. Khi sản xuất số lượng lớn, việc kiểm tra bằng phương pháp thủ công có thể mất thời gian và phụ thuộc nhiều vào thao tác của người kiểm tra. Đồ gá kiểm tra độ đồng tâm được sử dụng để định vị chi tiết theo một chuẩn xác định, giữ chi tiết ổn định và hỗ trợ quá trình đo diễn ra nhanh, nhất quán hơn. Minh Triệu nhận thiết kế và gia công đồ gá kiểm tra độ đồng tâm theo bản vẽ, mẫu sản phẩm và yêu cầu kiểm tra thực tế.

Đồ gá kiểm tra độ đồng tâm là gì?

Đồ gá kiểm tra độ đồng tâm là kết cấu cơ khí dùng để định vị, đỡ hoặc giữ chi tiết theo chuẩn tham chiếu, tạo điều kiện cho thiết bị đo kiểm tra các bề mặt hoặc trục cần đánh giá. Với chi tiết trụ, một số cấu hình cho phép xoay sản phẩm trong khi đầu đo tiếp xúc với bề mặt; kết quả được ghi nhận bằng đồng hồ so, cảm biến hoặc thiết bị đo phù hợp.

Tùy từng sản phẩm, đồ gá có thể có cấu tạo khác nhau. Một bộ đồ gá kiểm tra độ đồng tâm thường gồm các bộ phận chính sau:

• Đế và khung đồ gá: Là nền lắp các cơ cấu định vị, kẹp giữ và đo. Kích thước, vật liệu và độ cứng vững được lựa chọn theo chi tiết và phương pháp kiểm tra.
• Cơ cấu định vị: Xác lập vị trí của chi tiết theo chuẩn kiểm tra, có thể dùng mặt chuẩn, chốt, trục gá hoặc gối đỡ. Cách định vị cần phù hợp với đặc điểm hình học trên bản vẽ.
• Cơ cấu kẹp giữ: Giữ chi tiết ổn định trong quá trình đo hoặc xoay. Lực kẹp cần phù hợp để hạn chế xê dịch và tránh làm biến dạng sản phẩm.
• Cơ cấu quay: Cho phép xoay chi tiết bằng tay hoặc bộ truyền động. Bộ phận này được sử dụng khi phương pháp kiểm tra yêu cầu đánh giá bề mặt ở nhiều vị trí góc.
• Giá lắp bộ phận đo: Giữ đồng hồ so, đầu đo hoặc cảm biến tại vị trí cần kiểm tra. Thiết bị đo có thể lắp trực tiếp hoặc sử dụng riêng tùy cấu hình.
• Trục gá, V-block, bạc dẫn hướng hoặc con lăn: Hỗ trợ định vị và đỡ chi tiết theo hình dạng sản phẩm. Mỗi thiết kế lựa chọn bộ phận phù hợp, không nhất thiết sử dụng tất cả cùng lúc.
• Bộ hiển thị và phân loại OK/NG: Có thể bổ sung màn hình hoặc tín hiệu phân loại khi đồ gá tích hợp cảm biến và hệ thống điều khiển. Đây là cấu hình tùy chọn, thường áp dụng khi cần rút ngắn thao tác kiểm tra.

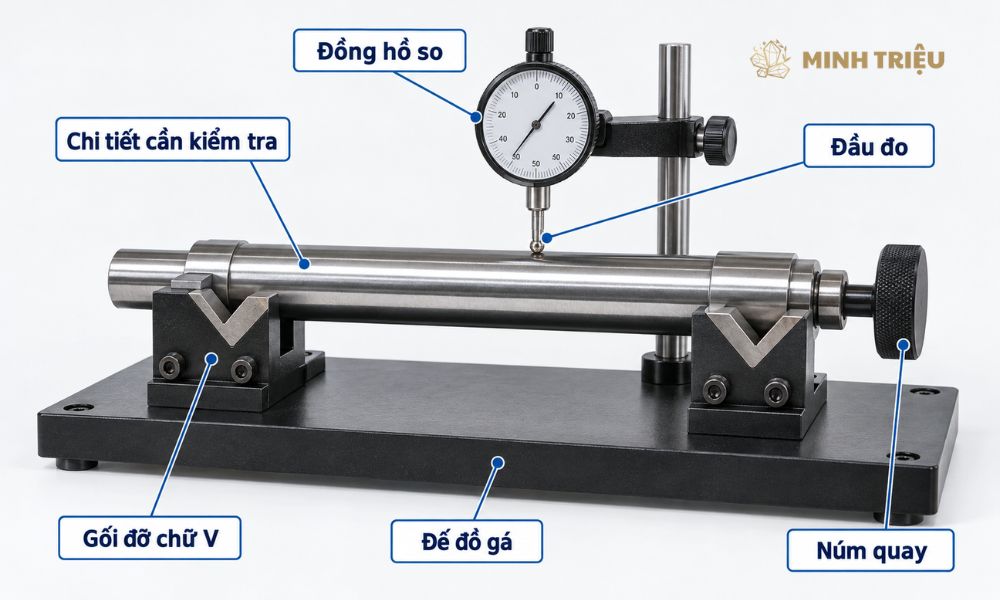

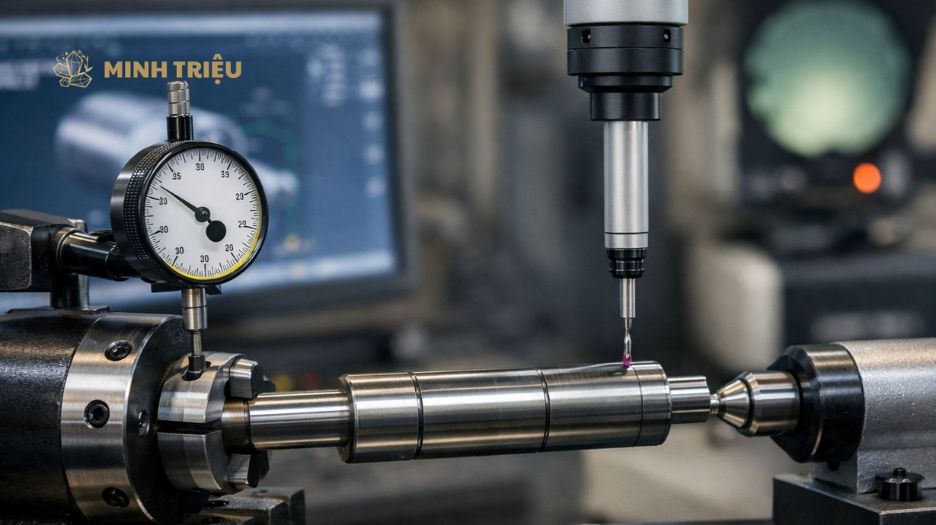

Ảnh minh hoạ cấu tạo đồ gá kiểm tra độ đồng tâm

Đặc điểm của Đồ gá kiểm tra độ đồng tâm trong sản xuất

Đồ gá được thiết kế theo hình dạng chi tiết, chuẩn kiểm tra và cách thao tác tại vị trí sử dụng. Các đặc điểm dưới đây giúp doanh nghiệp xác định cấu hình phù hợp:

• Hỗ trợ đặt chi tiết lặp lại: Cơ cấu định vị giúp sản phẩm được đặt theo cùng chuẩn trong mỗi lần kiểm tra, hạn chế sai khác do thao tác.
• Tạo điều kiện tiếp cận vị trí đo: Giá đỡ và cơ cấu kẹp được bố trí để đầu đo tiếp xúc đúng bề mặt cần kiểm tra. Thiết kế cũng cần chừa không gian thao tác và quan sát kết quả.
• Phù hợp với kích thước và hình dạng sản phẩm: Gối đỡ, con lăn hoặc trục gá được lựa chọn theo đường kính, chiều dài và đặc điểm bề mặt. Với nhiều mã sản phẩm, có thể tính đến cơ cấu điều chỉnh hoặc bộ gá thay thế.
• Dùng cho kiểm tra đơn chiếc hoặc theo lô: Tùy cấu hình, đồ gá có thể phục vụ kiểm tra sản phẩm riêng lẻ hoặc kiểm tra theo lô. Một số dòng thiết bị thương mại được thiết kế cho cả hai nhu cầu này.
• Tích hợp đo thủ công hoặc tự động: Đồ gá có thể lắp đồng hồ so để người vận hành đọc kết quả hoặc kết hợp cảm biến và bộ hiển thị. Mức độ tích hợp phụ thuộc sản lượng, thời gian kiểm tra và yêu cầu phân loại.

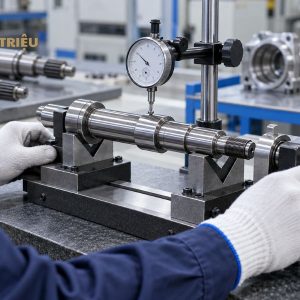

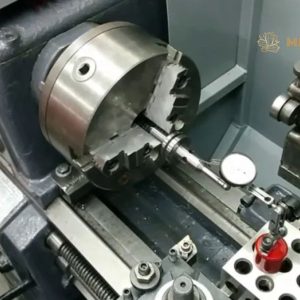

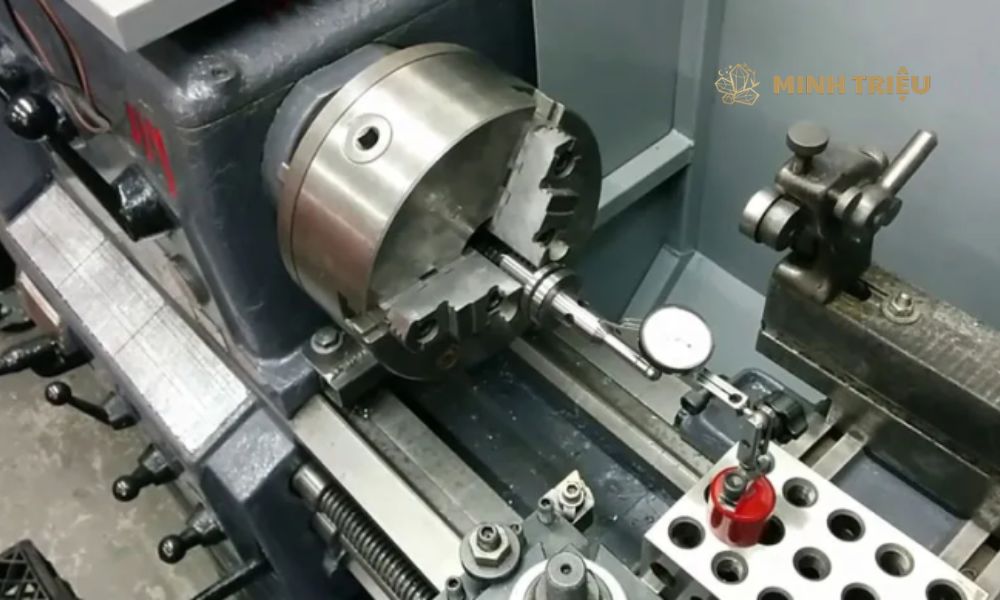

Đầu đo tiếp xúc với bề mặt chi tiết khi sản phẩm được đặt và xoay theo chuẩn gá.

Các loại Đồ gá kiểm tra độ đồng tâm phổ biến

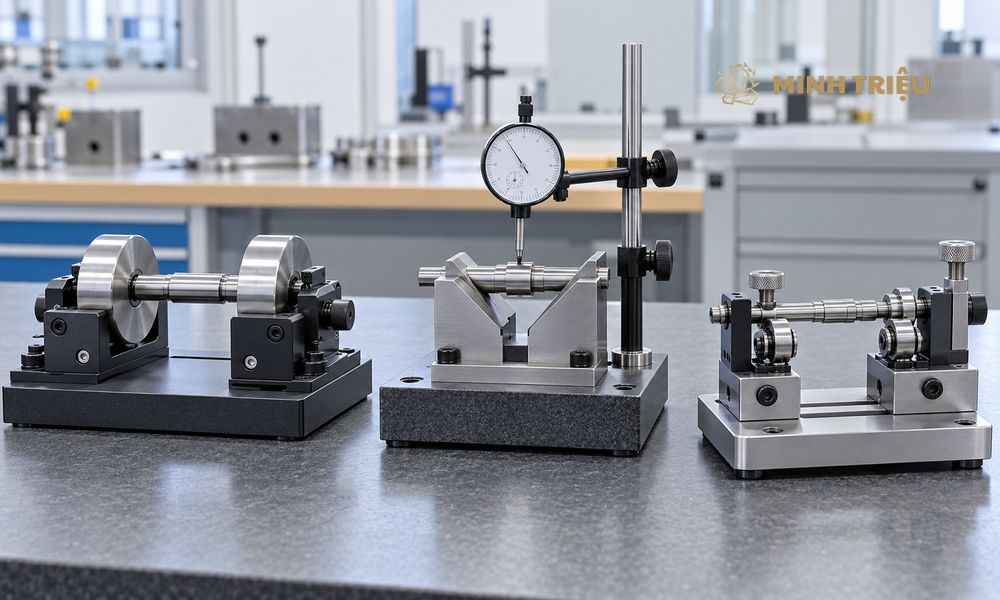

Đồ gá có thể được phân loại theo cách đỡ chi tiết hoặc mức độ tự động hóa. Các dạng này có thể kết hợp trong cùng một thiết kế; ví dụ, đồ gá centerless có thể sử dụng con lăn và đồng hồ so.

• Đồ gá kiểm tra độ đồng tâm dạng Centerless: Chi tiết trụ được đỡ trên các điểm tựa hoặc con lăn, không gá giữa hai mũi chống tâm. Cấu hình này cho phép xoay chi tiết để đầu đo tiếp cận bề mặt cần kiểm tra.
• Đồ gá kiểm tra dạng V-block: Chi tiết trụ đặt trên khối V và được xoay theo phương pháp kiểm tra đã chọn. Khi kết hợp với đồng hồ so, đồ gá có thể hỗ trợ kiểm tra độ đảo hoặc biến thiên tại vị trí đo.
• Đồ gá kiểm tra độ đồng tâm dạng con lăn: Chi tiết được đỡ trên các con lăn để xoay bằng tay hoặc bằng cơ cấu truyền động. Đây là một dạng gá centerless, phù hợp khi cần hỗ trợ chi tiết trụ ổn định trong quá trình đo.
• Đồ gá kiểm tra độ đồng tâm thủ công bằng đồng hồ so: Người vận hành đặt và xoay chi tiết, sau đó đọc giá trị hiển thị trên đồng hồ so. Dạng này có thể kết hợp với gối V, con lăn hoặc cơ cấu đỡ khác.
• Đồ gá kiểm tra độ đồng tâm tự động tích hợp cảm biến: Cảm biến thu thập kết quả khi chi tiết được gá hoặc xoay theo chu trình cài đặt. Hệ thống có thể hiển thị dữ liệu và phân loại OK/NG theo ngưỡng đã thiết lập.

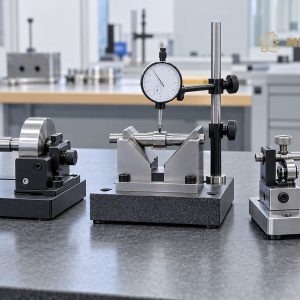

Một số cấu hình đồ gá hỗ trợ định vị chi tiết trụ và lắp đầu đo.

Ứng dụng của Đồ gá kiểm tra độ đồng tâm

Đồ gá kiểm tra độ đồng tâm được sử dụng khi doanh nghiệp cần gá đặt chi tiết ổn định và kiểm tra đặc tính hình học theo quy trình thống nhất. Cấu hình cụ thể phụ thuộc vào sản phẩm, thiết bị đo và sản lượng cần kiểm tra.

• Kiểm tra trục, chốt và chi tiết trụ: Đồ gá hỗ trợ định vị hoặc xoay sản phẩm để đầu đo tiếp cận các bề mặt cần kiểm tra. Phương án được lựa chọn theo chuẩn và chỉ tiêu ghi trên bản vẽ.
• Kiểm tra dụng cụ cắt và chày đột: Một số thiết bị đo độ đồng tâm hoặc độ đảo được ứng dụng trong ngành dụng cụ cắt và đột dập.
• Kiểm tra chi tiết trong ngành ô tô, bán dẫn và hàng không: Đồ gá có thể được thiết kế để hỗ trợ kiểm tra các chi tiết trụ hoặc chi tiết quay theo yêu cầu của từng sản phẩm. Đây cũng là những lĩnh vực được Rollomatic nêu cho dòng thiết bị Concentricity Pro.
• Kiểm tra trong sản xuất đơn chiếc hoặc hàng loạt: Doanh nghiệp có thể lựa chọn đồ gá theo kích thước chi tiết, số lượng cần kiểm tra và nhịp sản xuất. Trên thị trường có các cấu hình phục vụ cả kiểm tra riêng lẻ và kiểm tra theo lô.

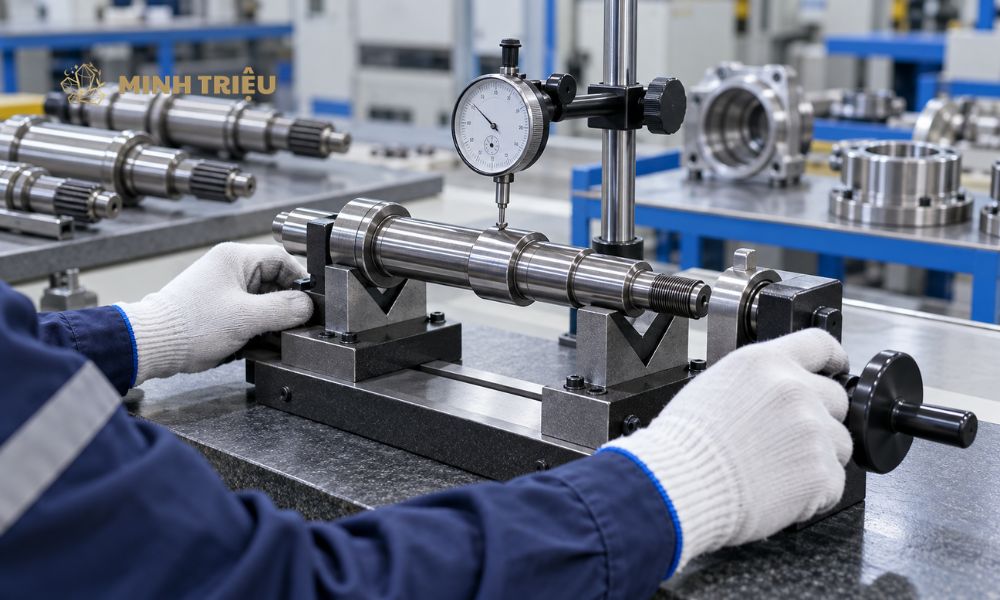

Đồ gá hỗ trợ định vị và kiểm tra chi tiết trụ, trục hoặc dụng cụ cắt theo yêu cầu sản xuất.

Minh Triệu – Đơn vị gia công đồ gá kiểm tra độ đồng tâm/độ tròn phẳng chất lượng, giá tốt

Công ty TNHH Thương mại và Sản xuất Minh Triệu được thành lập năm 2018, hoạt động trong lĩnh vực gia công cơ khí chính xác CNC, chế tạo jig – đồ gá và cung cấp giải pháp tự động hóa. Nhà máy tại Khu công nghiệp Lai Xá có diện tích khoảng 6.600 m², được trang bị 14 máy phay CNC và 3 máy tiện CNC.

Với đồ gá kiểm tra độ đồng tâm, Minh Triệu tiếp nhận bản vẽ hoặc mẫu sản phẩm để xác định chuẩn định vị, dung sai, vị trí đo và thiết bị kiểm tra phù hợp. Tùy kết cấu, các chi tiết có thể được gia công bằng phay, tiện CNC, mài phẳng hoặc cắt dây EDM, sau đó lắp ráp và kiểm tra trước khi bàn giao.

Năng lực cạnh tranh của Minh Triệu thể hiện ở khả năng phối hợp các công đoạn từ tư vấn, thiết kế đến gia công và kiểm tra đồ gá. Khách hàng có thể trao đổi yêu cầu kỹ thuật xuyên suốt với một đơn vị, từ đó thống nhất cấu hình đồ gá, phương pháp đo và phạm vi cung cấp ngay từ đầu.

• Tư vấn phương án đồ gá: Minh Triệu xem xét bản vẽ hoặc mẫu sản phẩm, chuẩn định vị, dung sai và chỉ tiêu cần kiểm tra để xác định cách gá phù hợp. Với chi tiết dạng trụ, phương án có thể cần cơ cấu đỡ hoặc quay; vị trí đầu đo cũng được tính theo bề mặt cần kiểm tra và thiết bị sử dụng.
• Gia công chi tiết: Phương pháp gia công được lựa chọn theo vật liệu, hình dạng và yêu cầu của từng bộ phận. Các công đoạn như phay CNC, tiện CNC, mài phẳng hoặc cắt dây EDM có thể được sử dụng tùy kết cấu; không phải đồ gá nào cũng cần áp dụng toàn bộ các phương pháp này.
• Lắp ráp và kiểm tra: Sau khi gia công, các bộ phận được lắp thành cụm để kiểm tra độ ăn khớp, khả năng định vị và thao tác gá đặt. Việc kiểm tra được thực hiện theo phạm vi kỹ thuật đã thống nhất, nhằm xác nhận đồ gá phù hợp với sản phẩm và quy trình đo dự kiến trước khi bàn giao.
• Hỗ trợ sau bàn giao: Khách hàng được hướng dẫn cách gá đặt, vận hành và đọc kết quả theo cấu hình đã bàn giao. Nếu phát sinh vướng mắc trong quá trình sử dụng, hai bên có thể trao đổi để xác định nguyên nhân và phương án xử lý phù hợp.

Giá đồ gá phụ thuộc vào kích thước và hình dạng sản phẩm, dung sai cần kiểm soát, số vị trí đo, vật liệu, cơ cấu quay và thiết bị đo đi kèm. Cấu hình dùng đồng hồ so thủ công sẽ có phạm vi cung cấp khác với đồ gá tích hợp cảm biến, bộ hiển thị hoặc chức năng phân loại OK/NG. Minh Triệu báo giá sau khi xem xét bản vẽ và yêu cầu cụ thể.

Để được tư vấn phương án, doanh nghiệp nên gửi bản vẽ 2D/3D hoặc mẫu sản phẩm, chỉ tiêu và dung sai cần kiểm tra, thiết bị đo hiện có cùng sản lượng dự kiến.
