Bàn thao tác lắp ráp

Minh Triệu cung cấp giải pháp bàn thao tác lắp ráp theo yêu cầu cho nhà máy, xưởng cơ khí và dây chuyền sản xuất. Sản phẩm được gia công theo kích thước, tải trọng, vật liệu và công năng thực tế, đáp ứng nhu cầu bố trí không gian làm việc và tối ưu quy trình lắp ráp.

Bàn thao tác lắp ráp là gì? Cấu tạo chi tiết

Bàn thao tác lắp ráp (còn được gọi là bàn lắp ráp công nghiệp, bàn kỹ thuật nhà xưởng) là loại bàn công nghiệp chuyên dụng được thiết kế phục vụ trực tiếp cho công nhân thực hiện các công đoạn lắp ráp linh kiện, gia công chi tiết nhỏ, kiểm tra chất lượng (QC), thử nghiệm hoặc đóng gói sản phẩm trong nhà máy.

Khác với các loại bàn làm việc thông dụng, bàn thao tác lắp ráp được chế tạo từ các vật liệu có độ bền cơ học cao như thép sơn tĩnh điện, nhôm định hình hay inox cao cấp. Bàn sở hữu kết cấu mô-đun linh hoạt, có khả năng chịu tải trọng lớn, chống rung lắc tối đa và tích hợp nhiều phụ kiện hỗ trợ như đèn chiếu sáng LED, giá treo dụng cụ, ổ cắm điện, khay chứa linh kiện và thảm cao su chống tĩnh điện ESD. Sự hiện diện của bàn thao tác giúp biến mỗi vị trí làm việc thành một không gian công thái học chuyên nghiệp, tối ưu hóa mọi chuyển động của người lao động.

Cấu tạo của bàn thao tác lắp ráp thường được thiết kế theo hướng chắc chắn, dễ sử dụng và có thể tùy chỉnh theo từng công đoạn sản xuất. Các bộ phận chính gồm:

• Khung bàn và chân đỡ: Khung thường sử dụng thép sơn tĩnh điện, nhôm định hình hoặc inox, tạo kết cấu chắc chắn và ổn định khi thao tác. Chân bàn có thể dùng chân tăng chỉnh hoặc bánh xe khóa để phù hợp với mặt bằng và nhu cầu di chuyển.
• Mặt bàn: Mặt bàn là khu vực trực tiếp thực hiện lắp ráp, kiểm tra hoặc đóng gói sản phẩm. Tùy môi trường sử dụng, mặt bàn có thể làm từ thép, inox, gỗ công nghiệp, nhựa hoặc vật liệu chống tĩnh điện ESD.
• Kệ và phụ kiện hỗ trợ thao tác: Bàn có thể tích hợp kệ tầng, khay linh kiện, ngăn kéo, giá treo dụng cụ, đèn chiếu sáng, ổ cắm và các phụ kiện khác. Cách bố trí được tùy chỉnh theo trình tự thao tác để vật tư và dụng cụ luôn nằm trong tầm với của công nhân.

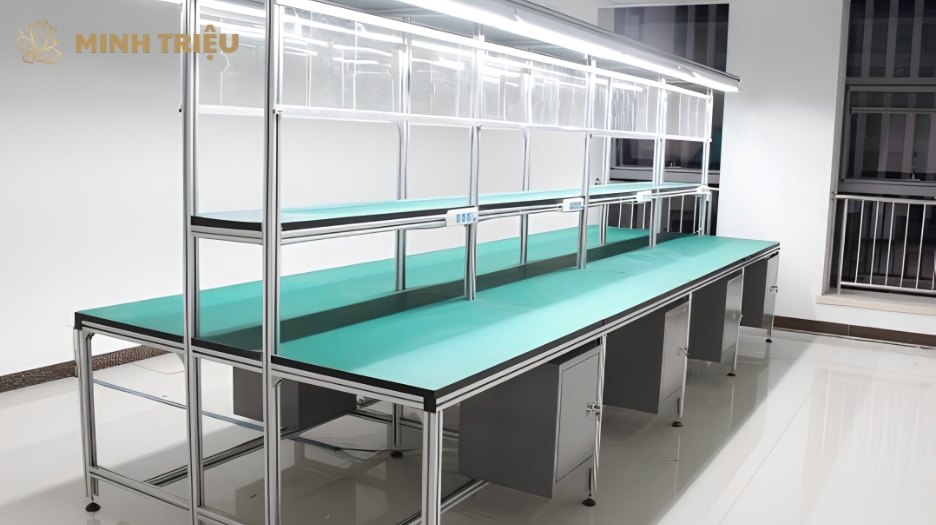

Bàn thao tác lắp ráp có thể tích hợp khung bàn, mặt bàn, kệ và phụ kiện theo quy trình sản xuất

Các thông số kỹ thuật của bàn thao tác lắp ráp

Nhằm đáp ứng đa dạng yêu cầu khắt khe của từng dây chuyền sản xuất, các thông số kỹ thuật của bàn thao tác lắp ráp thường được thiết kế linh hoạt dựa trên bản vẽ kỹ thuật và khảo sát thực tế. Dưới đây là bảng tổng hợp các thông số kỹ thuật tiêu chuẩn thường thấy của dòng sản phẩm bàn thao tác lắp ráp công nghiệp:

Bảng Thông Số Kỹ Thuật	Chi Tiết Tiêu Chuẩn / Tùy Chọn Gia Công
Kích thước tiêu chuẩn (D x R x C)	1200700750/1800mm 1500800750/1900mm 1800900750/2000mm
Tải trọng làm việc	Tải nhẹ: 100kg-250kg/bàn Tải trung bình: 250kg-500kg/bàn Tải nặng cơ khí: 500kg-1500kg/bàn
Vật liệu khung chịu lực	Thép hộp sơn tĩnh điện, Nhôm định hình, Inox 304/201, Ống thép bọc nhựa ABS
Vật liệu mặt bàn	Gỗ MDF phủ thảm cao su chống tĩnh điện ESD, Inox tấm, Nhôm tấm, Gỗ dán Laminate
Độ điện trở chống tĩnh điện (ESD)	106 -109 (Tiêu chuẩn an toàn ngành điện tử)
Chân bàn	Chân tăng chỉnh cao su chống rung hoặc bánh xe PU/TPR chịu lực có khóa phanh
Phụ kiện tích hợp	Đèn LED chiếu sáng, ổ cắm điện đa năng, aptomat, bảng treo dụng cụ, khay linh kiện, giá để tài liệu SOP, ngăn kéo đồ
Độ sạch tương thích	Đạt tiêu chuẩn phòng sạch Cleanroom Class 100 đến Class 10,000

Đặc điểm nổi bật của bàn thao tác lắp ráp

Sự phổ biến của bàn thao tác lắp ráp trong các khu công nghiệp hiện đại xuất phát từ những ưu điểm vượt trội mà dòng sản phẩm này mang lại cho quy trình sản xuất:

• Tối ưu hóa không gian & Chuẩn hóa công thái học (Ergonomics): Bàn thao tác được thiết kế dựa trên nghiên cứu kích thước nhân trắc học của người lao động. Chiều cao bàn, khoảng cách với tầm tay với và góc nhìn đèn chiếu sáng được tính toán tỉ mỉ, giúp công nhân ngồi hoặc đứng làm việc thoải mái trong thời gian dài, giảm nguy cơ mệt mỏi và tai nạn lao động.
• Gia tăng năng suất và tiến độ lắp ráp: Việc bố trí dụng cụ, tài liệu hướng dẫn và linh kiện tại các vị trí khoa học trên bàn giúp loại bỏ triệt để các chuyển động thừa. Công nhân có thể dễ dàng lấy đúng công cụ trong tích tắc, giúp rút ngắn thời gian chu kỳ (Cycle time) của mỗi sản phẩm.
• Kết cấu mô-đun linh hoạt, dễ dàng tháo lắp & nâng cấp: Hầu hết các mẫu bàn thao tác lắp ráp hiện đại sử dụng kết cấu ghép nối bằng bu-lông, ốc vít hoặc khớp nối chuyên dụng. Điều này cho phép nhà máy dễ dàng tháo rời để di chuyển, thay đổi kích thước hoặc lắp bổ sung thêm các phụ kiện mới khi dây chuyền mở rộng quy mô.
• Độ bền cơ học vượt trội & Khả năng chịu lực cao: Sử dụng các nguồn vật liệu đầu vào chất lượng cao như nhôm định hình nhập khẩu, thép sơn tĩnh điện chống ăn mòn và inox 304 không gỉ, bàn thao tác có khả năng chống chịu va đập mạnh, không bị biến dạng hay han gỉ trong môi trường công nghiệp khắc nghiệt.
• Đảm bảo an toàn tuyệt đối cho sản phẩm & Người lao động: Các dòng bàn thao tác chống tĩnh điện (ESD) giúp phân tán triệt để các điện tích tích tụ trong quá trình thao tác, bảo vệ tuyệt đối các linh kiện điện tử khỏi nguy cơ bị phóng điện gây hư hỏng.

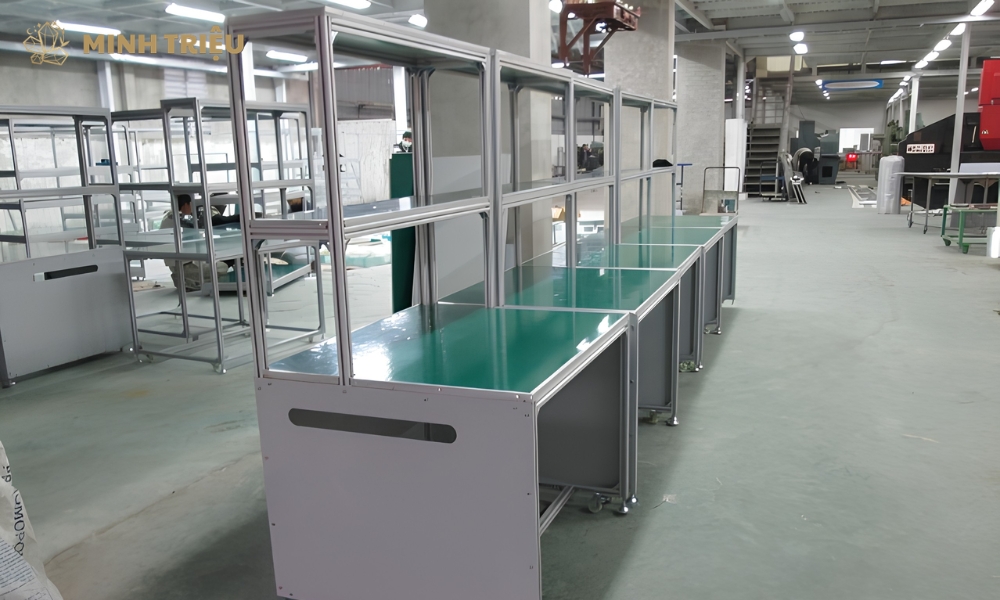

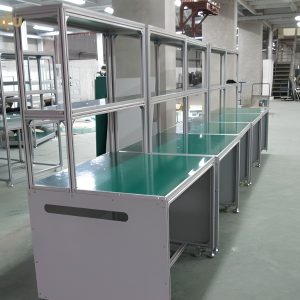

Bàn thao tác lắp ráp khung thép sơn tĩnh điện kết cấu kiên cố, bề mặt phủ cao su chống tĩnh điện

Các loại bàn thao tác lắp ráp phổ biến

Để lựa chọn dòng sản phẩm phù hợp nhất với đặc thù sản xuất, doanh nghiệp có thể phân loại bàn thao tác lắp ráp theo chất liệu cấu thành khung hoặc theo chức năng sử dụng thực tế.

Phân loại theo chất liệu khung

Khung bàn quyết định phần lớn độ chắc chắn, khả năng chịu tải và mức độ phù hợp với môi trường sản xuất. Một số chất liệu thường được sử dụng gồm:

• Bàn thao tác lắp ráp khung thép: Có kết cấu chắc chắn, khả năng chịu tải tốt và phù hợp với các công đoạn lắp ráp cơ khí, gia công chi tiết hoặc sử dụng thiết bị trên mặt bàn. Khung thường được xử lý bề mặt bằng sơn tĩnh điện để tăng độ bền và hạn chế ảnh hưởng từ môi trường.
• Bàn thao tác lắp ráp khung nhôm định hình: Có trọng lượng nhẹ, dễ lắp ghép và thuận tiện thay đổi cấu hình khi cần. Hệ khung nhôm phù hợp với dây chuyền điện tử, lắp ráp linh kiện và những khu vực thường xuyên cần điều chỉnh vị trí kệ, giá treo hoặc phụ kiện.
• Bàn thao tác lắp ráp inox: Có khả năng chống ăn mòn và dễ vệ sinh, phù hợp với môi trường yêu cầu cao về độ sạch. Loại bàn này thường được sử dụng trong ngành thực phẩm, dược phẩm, y tế hoặc các khu vực sản xuất có yêu cầu vệ sinh đặc thù.

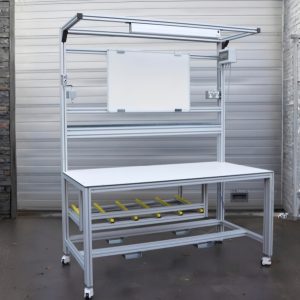

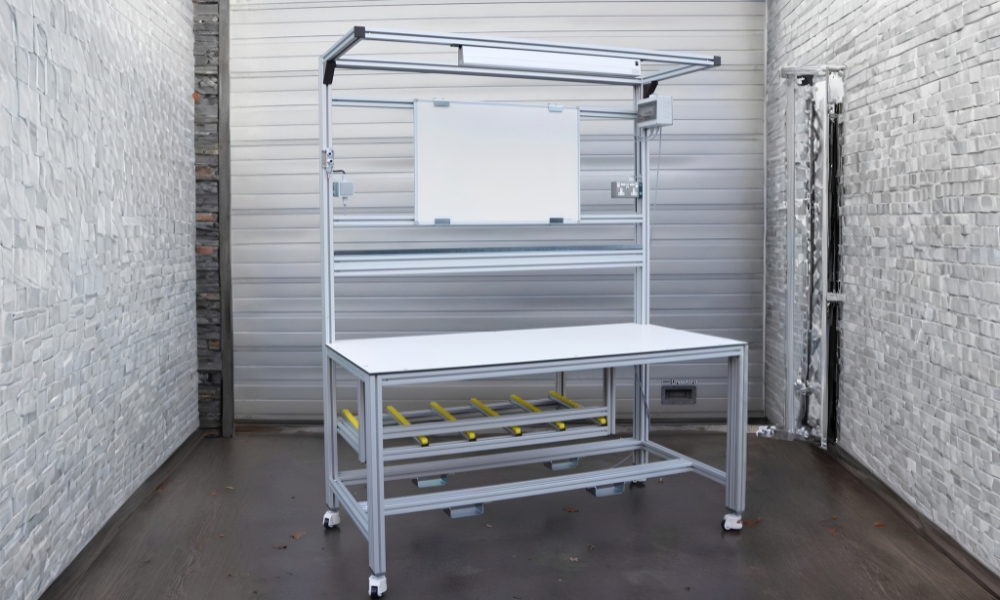

Bàn thao tác lắp ráp khung nhôm định hình có trọng lượng nhẹ, dễ lắp ghép

Phân loại theo chức năng

Ngoài chất liệu khung, doanh nghiệp có thể lựa chọn bàn dựa trên đặc thù công việc và điều kiện vận hành. Một số dòng được thiết kế chuyên biệt cho điện tử, phòng sạch hoặc dây chuyền cần di chuyển linh hoạt.

• Bàn thao tác lắp ráp ESD: Được thiết kế để hỗ trợ kiểm soát tĩnh điện tại khu vực làm việc, thường kết hợp mặt bàn ESD, dây tiếp địa và các phụ kiện phù hợp. Sản phẩm phù hợp với dây chuyền lắp ráp linh kiện điện tử, bo mạch và thiết bị nhạy cảm với tĩnh điện.
• Bàn thao tác lắp ráp phòng sạch: Sử dụng vật liệu và kết cấu phù hợp với khu vực cần kiểm soát bụi, vệ sinh và hạn chế tích tụ tạp chất. Bàn thường được cân nhắc cho các ngành điện tử, dược phẩm, thực phẩm và những môi trường sản xuất có yêu cầu về độ sạch.
• Bàn thao tác lắp ráp di động: Được trang bị bánh xe để thuận tiện di chuyển giữa các vị trí làm việc. Bánh xe có khóa giúp cố định bàn khi thao tác, phù hợp với nhà xưởng thường xuyên thay đổi mặt bằng hoặc cần luân chuyển thiết bị giữa nhiều công đoạn.

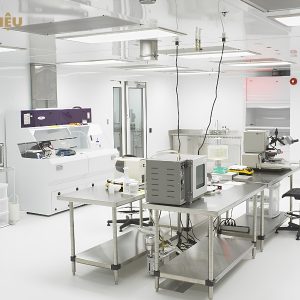

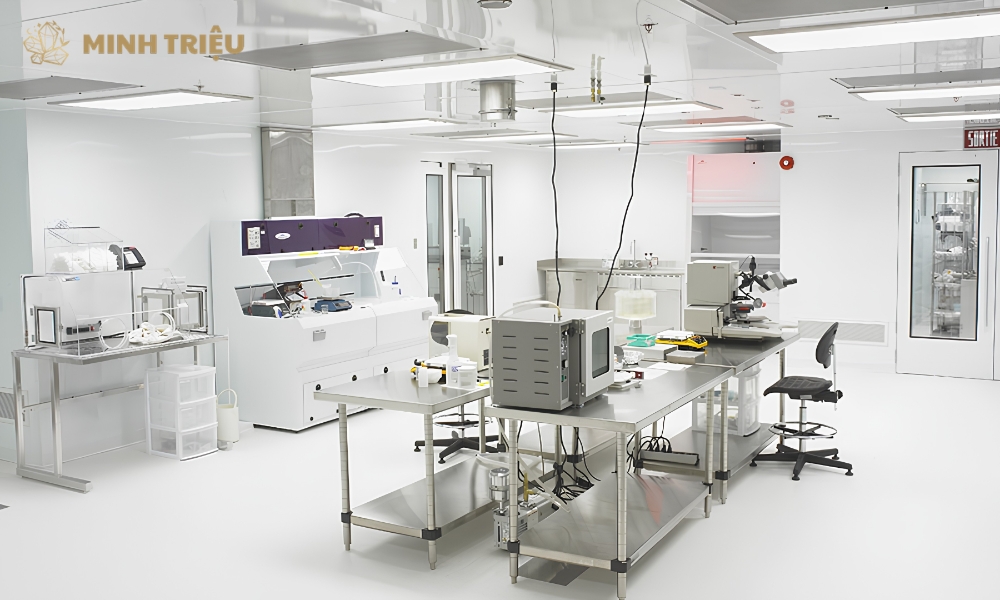

Bàn thao tác lắp ráp phòng sạch được cân nhắc cho các ngành dược phẩm

Ứng dụng của bàn thao tác lắp ráp

Nhờ tính đa năng và khả năng tùy biến không giới hạn, bàn thao tác lắp ráp hiện diện trong hầu hết các ngành công nghiệp mũi nhọn:

• Lắp ráp linh kiện điện tử: Sử dụng tại công đoạn lắp ráp bo mạch, linh kiện, dây dẫn và thiết bị điện tử. Bàn có thể tích hợp mặt bàn ESD, khay linh kiện, giá treo dụng cụ và đèn chiếu sáng.
• Lắp ráp sản phẩm cơ khí: Hỗ trợ lắp ráp chi tiết máy, cụm linh kiện, thiết bị và sản phẩm cơ khí. Bàn khung thép thường được lựa chọn khi công đoạn cần kết cấu chắc chắn và khả năng chịu tải phù hợp.
• Gia công và hoàn thiện chi tiết: Phục vụ các công việc như kiểm tra kích thước, xử lý bề mặt, lắp phụ kiện hoặc hoàn thiện sản phẩm trước khi chuyển sang công đoạn tiếp theo.
• Kiểm tra chất lượng sản phẩm: Tạo vị trí làm việc cố định cho nhân viên QC kiểm tra ngoại quan, kích thước, linh kiện hoặc tình trạng vận hành của sản phẩm.
• Đóng gói và phân loại: Bàn được bố trí tại khu vực đóng gói, dán tem, phân loại và chuẩn bị sản phẩm trước khi nhập kho hoặc xuất hàng. Kệ và khay chứa giúp sắp xếp vật tư đóng gói ngay tại vị trí thao tác.
• Sản xuất trong phòng sạch: Bàn inox hoặc bàn được thiết kế theo yêu cầu phòng sạch có thể sử dụng tại các khu vực cần kiểm soát bụi và vệ sinh như điện tử, dược phẩm hoặc thực phẩm.
• Kho và khu vực logistics: Bàn hỗ trợ kiểm đếm, phân loại, dán nhãn và xử lý hàng hóa. Các mẫu bàn di động phù hợp với kho thường xuyên thay đổi vị trí hoặc quy trình làm việc.

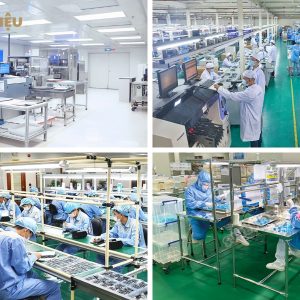

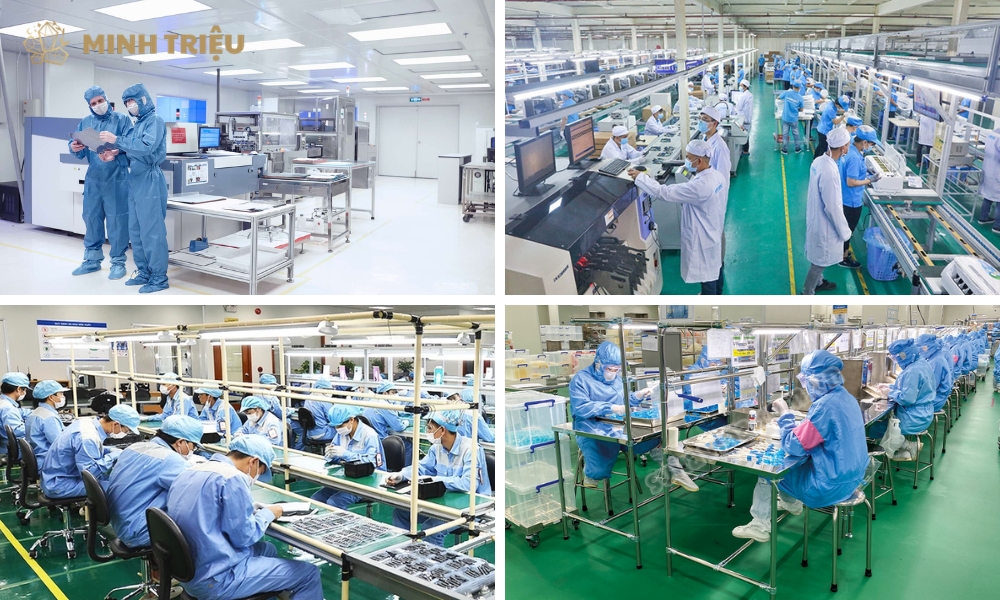

Bàn thao tác lắp ráp được ứng dụng tại nhiều ngành công nghiệp

Giá bàn thao tác lắp ráp cập nhật mới nhất

Giá bàn thao tác lắp ráp không có một mức cố định cho mọi đơn hàng. Chi phí phụ thuộc vào kích thước, tải trọng, vật liệu khung, loại mặt bàn, số lượng kệ và phụ kiện đi kèm.

Với bàn đặt theo yêu cầu, doanh nghiệp còn cần tính đến phương án kết cấu, số lượng sản phẩm, yêu cầu hoàn thiện bề mặt và đặc thù của dây chuyền. Bàn thép, nhôm định hình và inox cũng có mức đầu tư khác nhau.

Vì vậy, doanh nghiệp nên cung cấp bản vẽ hoặc thông tin về kích thước, tải trọng, môi trường sử dụng và số lượng cần sản xuất để nhận báo giá sát với nhu cầu. Minh Triệu hỗ trợ tư vấn và gia công bàn thao tác lắp ráp theo yêu cầu, giúp doanh nghiệp lựa chọn cấu hình phù hợp thay vì áp dụng một mẫu bàn cố định cho mọi vị trí.

Gia công bàn thao tác lắp ráp theo yêu cầu tại Minh Triệu

Nếu doanh nghiệp đang tìm kiếm đơn vị cơ khí có năng lực thiết kế và gia công bàn thao tác lắp ráp theo yêu cầu, Minh Triệu là lựa chọn phù hợp cho các nhà máy, xưởng sản xuất và dây chuyền công nghiệp. Thành lập từ năm 2018, Minh Triệu định hướng phát triển các giải pháp công nghiệp và không ngừng đầu tư vào nhà xưởng, máy móc cùng đội ngũ kỹ thuật. Những lợi thế nổi bật của Minh Triệu gồm:

• Quy mô nhà xưởng 6.600 m²: Nhà máy đặt tại KCN Lai Xá, Hoài Đức, Hà Nội, được đầu tư hệ thống sản xuất đồng bộ, đáp ứng nhu cầu gia công nhiều loại thiết bị và kết cấu công nghiệp.
• Hệ thống máy móc CNC đa dạng: Minh Triệu sở hữu 14 máy phay CNC, 3 máy tiện CNC, máy cắt laser kim loại tấm và ống cùng hệ thống máy chấn, đột dập. Năng lực này giúp doanh nghiệp chủ động nhiều công đoạn trong quá trình gia công.
• Đội ngũ kỹ thuật chuyên môn: Với hơn 160 nhân sự, trong đó có 30 kỹ sư thiết kế và 8 chuyên gia R&D, Minh Triệu có khả năng tiếp nhận yêu cầu thực tế, triển khai bản vẽ và tư vấn phương án phù hợp với từng không gian sản xuất.
• Thiết kế theo yêu cầu: Bàn thao tác có thể được tùy chỉnh về kích thước, chiều cao, tải trọng, vật liệu, số tầng kệ và các phụ kiện như đèn, giá treo, ngăn kéo, bánh xe hoặc hệ thống chống tĩnh điện ESD.
• Kiểm soát chất lượng: Quy trình gia công và lắp ráp được kiểm soát bởi bộ phận QC, giúp đảm bảo độ chính xác và tính ổn định của sản phẩm trước khi bàn giao.
• Hỗ trợ từ thiết kế đến lắp đặt: Minh Triệu có thể đồng hành từ khâu tiếp nhận yêu cầu, tư vấn kết cấu, triển khai bản vẽ đến gia công và lắp đặt bàn tại nhà máy.

Bàn thao tác lắp ráp được thiết kế đúng với quy trình sản xuất sẽ giúp doanh nghiệp tổ chức khu vực làm việc khoa học và thuận tiện hơn. Minh Triệu nhận gia công theo kích thước, công năng và yêu cầu riêng của từng nhà máy. Liên hệ Minh Triệu để được tư vấn cấu hình và báo giá bàn thao tác lắp ráp theo yêu cầu.
