Cấu Tạo và Cấu Trúc Robot Công Nghiệp

Robot công nghiệp, một hệ thống cơ điện tử có thể lập trình, đại diện cho đỉnh cao của công nghệ tự động hóa và là nhân tố cốt lõi trong cuộc cách mạng công nghiệp 4.0.

Bản chất của một robot công nghiệp được quyết định bởi hai phương diện không thể tách rời: cấu tạo, tức là tập hợp các thành phần vật lý cấu thành nên nó, và cấu trúc, tức là cách thức các thành phần này được sắp xếp trong không gian để tạo ra chuyển động.

Việc thấu hiểu tường tận hai khía cạnh này không chỉ là kiến thức nền tảng cho các kỹ sư và nhà khoa học, mà còn là yêu cầu bắt buộc đối với các nhà quản lý và nhà đầu tư nhằm đưa ra các quyết định chiến lược chính xác, khai thác tối đa tiềm năng của công nghệ và đảm bảo hiệu quả vận hành trong môi trường sản xuất hiện đại.

Bài viết này sẽ tiến hành một cuộc “giải phẫu” toàn diện đối với robot công nghiệp, nhằm cung cấp một cái nhìn chi tiết và đa chiều.

Đầu tiên, chúng ta sẽ phân tích sâu về cấu tạo của robot công nghiệp, đi từ bộ phận mang tính biểu tượng là cánh tay robot, đến các hệ thống truyền động, bộ não điều khiển, cơ cấu chấp hành và mạng lưới cảm biến phức tạp.

Tiếp theo, bài viết sẽ hệ thống hóa và so sánh các cấu trúc robot công nghiệp điển hình, làm rõ cách mà kiến trúc hình học ảnh hưởng đến không gian làm việc, tốc độ, độ chính xác và phạm vi ứng dụng của chúng.

Việc phân tích này là tối quan trọng, bởi nó trang bị cho người đọc một bộ khung kiến thức vững chắc để có thể lựa chọn, triển khai, lập trình và bảo trì các hệ thống robot một cách hiệu quả nhất.

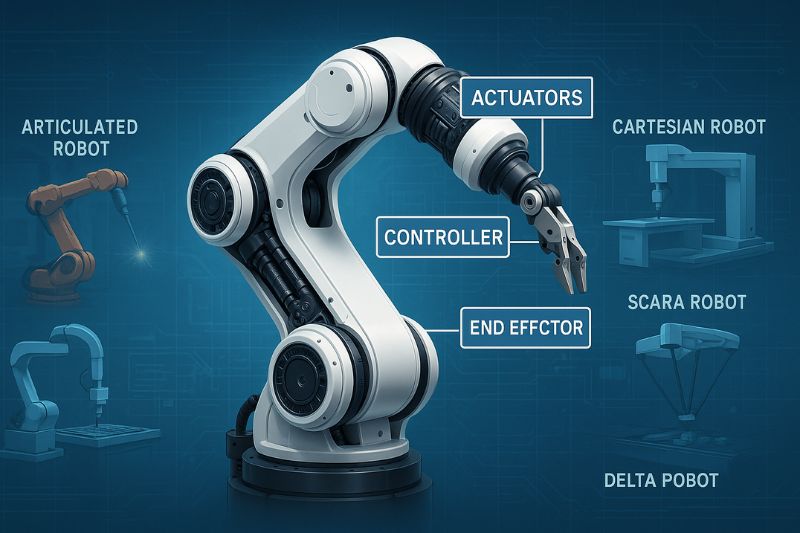

Cấu Tạo Robot Công Nghiệp: Giải Phẫu Một Cỗ Máy Phức Hợp

Một robot công nghiệp là một hệ thống cơ điện tử phức tạp, trong đó mỗi thành phần đảm nhận một chức năng chuyên biệt và phối hợp chặt chẽ với nhau để thực hiện các nhiệm vụ được giao.

Để hiểu được khả năng của robot, trước hết cần phải hiểu rõ chức năng của từng bộ phận cấu thành nên nó, từ những kết cấu cơ khí lớn nhất đến những linh kiện điện tử nhỏ nhất.

Cánh Tay Robot (Robotic Arm)

Cánh tay robot là bộ phận cơ khí chính và là hình ảnh biểu tượng của hầu hết các robot công nghiệp, có chức năng định vị cơ cấu chấp hành trong không gian làm việc.

Về mặt kỹ thuật, cánh tay robot là một chuỗi động học hở bao gồm các khâu (links) cứng được kết nối với nhau bằng các khớp (joints).

Các khâu, thường được chế tạo từ các vật liệu có tỷ lệ độ bền trên khối lượng cao như hợp kim nhôm, thép cường độ cao hoặc vật liệu composite sợi carbon, đóng vai trò là “bộ xương” của robot, đảm bảo độ cứng vững và khả năng chịu tải.

Trong khi đó, các khớp cho phép chuyển động tương đối giữa các khâu liền kề, có thể là khớp xoay (revolute) hoặc khớp tịnh tiến (prismatic).

Số lượng khớp độc lập trên cánh tay robot quyết định một thông số cực kỳ quan trọng là bậc tự do (Degrees of Freedom – DoF).

Một cánh tay robot công nghiệp 3 bậc tự do thường chỉ có thể định vị tại một điểm bất kỳ trong không gian làm việc (chuyển động theo X, Y, Z) nhưng không thể tùy chỉnh hướng của dụng cụ.

Ngược lại, một cánh tay robot công nghiệp có 6 bậc tự do là tiêu chuẩn vàng trong ngành, vì nó có khả năng đưa cơ cấu chấp hành đến bất kỳ điểm nào trong không gian với bất kỳ hướng nào (3 bậc tự do cho vị trí và 3 bậc tự do cho hướng), mang lại sự linh hoạt tối đa cho các tác vụ phức tạp như hàn hồ quang, sơn hoặc lắp ráp tinh vi.

Quá trình thiết kế robot công nghiệp và chế tạo cánh tay robot công nghiệp đòi hỏi sự cân bằng tinh tế giữa độ cứng vững, khối lượng, tầm với (reach) và hình dạng của vùng làm việc (work envelope) để đáp ứng yêu cầu ứng dụng cụ thể.

Bộ Truyền Động (Actuators)

Bộ truyền động là các cơ cấu tạo ra chuyển động và lực cho các khớp của robot, có thể được ví như hệ thống “cơ bắp” chuyển đổi năng lượng (thường là điện năng) thành công năng cơ học.

Việc chọn động cơ cho robot công nghiệp là một trong những quyết định kỹ thuật cốt lõi, ảnh hưởng trực tiếp đến hiệu suất tổng thể.

Dưới đây là danh sách các loại bộ truyền động chính:

• Động cơ điện: Đây là loại phổ biến nhất trong robot công nghiệp hiện đại nhờ sự chính xác, khả năng điều khiển cao và bảo trì dễ dàng.
  • Động cơ Servo: Bao gồm động cơ AC/DC, bộ mã hóa (encoder) và bộ điều khiển servo, chúng cung cấp khả năng điều khiển vòng kín chính xác về vị trí, vận tốc và mô-men xoắn.
  • Động cơ bước (Stepper Motor): Di chuyển theo các bước góc rời rạc, phù hợp cho các ứng dụng vòng hở không yêu cầu độ chính xác cực cao nhưng cần chi phí thấp.
• Hệ thống thủy lực (Hydraulic):
  • Sử dụng chất lỏng (thường là dầu) được nén dưới áp suất cao để tạo ra lực và chuyển động.
  • Ưu điểm của chúng là cung cấp mô-men xoắn và lực cực lớn, phù hợp cho các robot hạng nặng dùng để nâng vật có tải trọng hàng trăm kilôgam hoặc hàng tấn.
  • Tuy nhiên, chúng có nhược điểm là cồng kềnh, dễ rò rỉ và yêu cầu bảo trì phức tạp.
• Hệ thống khí nén (Pneumatic):
  • Sử dụng khí nén để tạo chuyển động, thường là các chuyển động nhanh, dứt khoát giữa hai vị trí.
  • Chúng có chi phí thấp, tốc độ cao và cấu trúc đơn giản, thường được dùng cho các cơ cấu gắp-và-đặt (pick-and-place) đơn giản hoặc trong các cơ cấu chấp hành.

Để tăng mô-men xoắn và độ phân giải chuyển động, các động cơ thường được kết nối với các hộp số giảm tốc có độ chính xác cao như hộp số Harmonic Drive hoặc hộp số Cycloidal.

Bộ Điều Khiển (Controller)

Bộ điều khiển là “bộ não” trung tâm của robot công nghiệp, chịu trách nhiệm điều phối mọi hoạt động của hệ thống.

Đây là một tủ điện tử phức tạp chứa phần cứng máy tính hiệu năng cao và phần mềm chuyên dụng để thực thi các nhiệm vụ từ đơn giản đến phức tạp.

Bảng 1: Các Chức Năng Cốt Lõi của Bộ Điều Khiển Robot

Chức năng	Mô tả chi tiết
Điều khiển chuyển động	Thực hiện các phép tính toán động học và động lực học phức tạp (ví dụ: giải bài toán thuận robot công nghiệp và bài toán ngược) để chuyển đổi vị trí và hướng mong muốn của công cụ thành các góc khớp cụ thể. Nó tạo ra các quỹ đạo chuyển động mượt mà và chính xác cho các bộ truyền động.
Thực thi chương trình	Đọc, diễn giải và thực thi các dòng lệnh trong chương trình do người dùng lập trình robot công nghiệp tạo ra, điều khiển tuần tự các hành động của robot.
Xử lý I/O	Quản lý việc giao tiếp với các thiết bị ngoại vi thông qua các tín hiệu đầu vào/đầu ra (Input/Output). Nó đọc tín hiệu từ cảm biến, nút bấm và giao tiếp với PLC, băng tải hoặc các máy móc khác trong dây chuyền sản xuất.
Giám sát an toàn	Liên tục theo dõi trạng thái của hệ thống, bao gồm các mạch an toàn (nút dừng khẩn cấp, hàng rào an toàn), giới hạn tốc độ và mô-men xoắn để đảm bảo an toàn cho con người và thiết bị.
Giao diện người-máy (HMI)	Cung cấp giao diện (thường là một thiết bị cầm tay gọi là Teach Pendant) cho phép người vận hành lập trình, điều khiển bằng tay (jogging), giám sát trạng thái và chẩn đoán lỗi của robot.

Cơ Cấu Chấp Hành (End-Effector)

Cơ cấu chấp hành, hay còn gọi là dụng cụ đầu cuối (End-of-Arm Tooling – EOAT), là thiết bị được gắn vào mặt bích của khớp cuối cùng trên cánh tay robot.

Nó có chức năng tương tác trực tiếp với sản phẩm hoặc môi trường làm việc, biến một cánh tay robot đa năng thành một công cụ chuyên dụng cho một nhiệm vụ cụ thể.

Bảng 2: Phân Loại Cơ Cấu Chấp Hành và Ứng Dụng

Loại Cơ Cấu Chấp Hành	Ví dụ Cụ Thể	Ứng Dụng Tiêu Biểu
Tay Gắp (Grippers)	Tay gắp robot công nghiệp 2 ngón, 3 ngón; tay gắp chân không; tay gắp từ tính; tay gắp mềm (soft gripper).	Gắp và đặt sản phẩm, bốc dỡ hàng hóa từ băng tải, cấp phôi cho máy CNC, robot công nghiệp dùng cho máy ép phun nhựa.
Dụng Cụ Xử Lý Vật Liệu	Mỏ hàn hồ quang, súng hàn điểm, đầu cắt laser/plasma, đầu phun sơn, súng bắn keo/chất bịt kín.	Robot hàn công nghiệp trong ngành sản xuất ô tô, sơn vỏ xe, cắt kim loại tấm, dán kính chắn gió.
Dụng Cụ Lắp Ráp	Tua vít tự động, đầu vặn bu lông, hệ thống cấp và chèn đinh tán.	Lắp ráp linh kiện điện tử, lắp ráp các bộ phận cơ khí trong động cơ, khung xe.
Dụng Cụ Hoàn Thiện Bề Mặt	Bánh mài, chổi đánh bóng, dụng cụ bavia.	Mài nhẵn mối hàn, đánh bóng bề mặt kim loại, loại bỏ bavia sau khi đúc hoặc gia công.

Cảm Biến (Sensors)

Cảm biến cung cấp cho robot khả năng “nhận thức” về trạng thái của chính nó và môi trường xung quanh, cho phép nó hoạt động một cách thông minh, linh hoạt và an toàn hơn.

• Cảm biến nội tại (Proprioceptive Sensors):
  • Các cảm biến này theo dõi trạng thái bên trong của robot.
  • Ví dụ quan trọng nhất là encoder trong robot công nghiệp hoặc resolver, được gắn trên mỗi trục động cơ để cung cấp phản hồi chính xác về vị trí và vận tốc của từng khớp.
• Cảm biến ngoại vi (Exteroceptive Sensors): Các cảm biến này thu thập thông tin về môi trường bên ngoài.
  • Hệ thống thị giác máy (Machine Vision): Sử dụng camera 2D hoặc 3D để nhận dạng, kiểm tra và định vị sản phẩm, dẫn hướng cho robot.
  • Cảm biến lực/mô-men xoắn (Force/Torque Sensor): Thường được gắn giữa cánh tay và cơ cấu chấp hành, cho phép robot “cảm nhận” lực tương tác, rất hữu ích trong các tác vụ lắp ráp chính xác hoặc mài/đánh bóng.
  • Cảm biến tiệm cận: Phát hiện sự hiện diện của vật thể mà không cần tiếp xúc.

Cấu Trúc Robot Công Nghiệp: Các Kiến Trúc Chuyển Động Điển Hình

Cấu trúc hình học, hay kiến trúc của robot, xác định cách các khớp và khâu được sắp xếp, từ đó quyết định hình dạng không gian làm việc, các đặc tính chuyển động và loại ứng dụng mà robot đó phù hợp nhất.

Robot Khớp Nối (Articulated Robot)

Robot khớp nối là loại robot công nghiệp phổ biến nhất, có cấu trúc với các khớp xoay tương tự như cánh tay của con người.

Cấu trúc này, còn được gọi là robot công nghiệp khớp cuối, mang lại độ linh hoạt vượt trội, cho phép nó tiếp cận các điểm trong không gian làm việc từ nhiều góc độ khác nhau, kể cả việc vòng qua các chướng ngại vật.

Với 6 bậc tự do, chúng có thể thực hiện gần như mọi tác vụ công nghiệp phức tạp.

Robot Tọa Độ Đề-các (Cartesian Robot)

Robot tọa độ Đề-các, hay robot công nghiệp XYZ, có ba khớp tịnh tiến di chuyển dọc theo ba trục vuông góc với nhau.

Cấu trúc này tạo ra một không gian làm việc hình hộp chữ nhật.

Mặc dù kém linh hoạt hơn robot khớp nối, robot Đề-các lại có ưu điểm về độ chính xác, độ lặp lại và độ cứng vững rất cao trên toàn bộ không gian làm việc.

Chúng thường được chế tạo dưới dạng cổng (Gantry) để bao phủ một khu vực làm việc rộng lớn, lý tưởng cho các ứng dụng như bốc xếp hàng hóa trên pallet, cấp phôi cho nhiều máy, hoặc các hệ thống đo lường tọa độ (CMM).

Robot Delta

Robot Delta là một ví dụ điển hình của robot có cấu trúc động học song song.

Nó bao gồm ba cánh tay nhẹ được nối từ một đế cố định trên cao xuống một tấm di động chung nơi gắn cơ cấu chấp hành.

Cấu trúc này có khối lượng và quán tính của các bộ phận chuyển động rất thấp, cho phép robot đạt được tốc độ và gia tốc cực lớn.

Robot delta ứng dụng trong công nghiệp chủ yếu là các dây chuyền đóng gói tốc độ cao trong ngành thực phẩm, dược phẩm và điện tử, nơi chúng thực hiện các tác vụ gắp-và-đặt hàng nghìn sản phẩm mỗi giờ.

Robot SCARA (Selective Compliance Assembly Robot Arm)

Robot SCARA được thiết kế chuyên biệt cho các nhiệm vụ lắp ráp.

Cấu trúc của nó bao gồm hai khớp xoay song song với mặt phẳng làm việc và một khớp tịnh tiến theo phương Z.

Thiết kế này tạo ra một đặc tính độc đáo: robot có độ cứng vững rất cao theo phương thẳng đứng (lý tưởng để ấn các linh kiện vào vị trí) nhưng lại linh hoạt theo phương ngang.

Điều này làm cho SCARA trở thành lựa chọn hàng đầu cho các tác vụ lắp ráp linh kiện trên bảng mạch in (PCB) hoặc các công việc yêu cầu sự nhanh nhẹn và chính xác trong một mặt phẳng.

Robot Di Động (Mobile Robot)

Khác với các loại robot cố định kể trên, robot di động có khả năng tự di chuyển trong môi trường sản xuất.

Nhiệm vụ công nghiệp của mobile robot chủ yếu là vận chuyển và hậu cần.

Có hai loại chính:

• AGV (Automated Guided Vehicle): Di chuyển theo các đường dẫn được định sẵn như vạch từ, vạch sơn hoặc dây dẫn.
• AMR (Autonomous Mobile Robot): Sử dụng các cảm biến như LiDAR và camera để tự xây dựng bản đồ, định vị và lập kế hoạch đường đi một cách linh hoạt, có khả năng tự tránh các chướng ngại vật đột xuất.

Bảng 3: So Sánh Các Cấu Trúc Robot Công Nghiệp Phổ Biến

Tiêu Chí	Robot Khớp Nối	Robot Đề-các (XYZ)	Robot Delta	Robot SCARA
Đặc tính chính	Linh hoạt cao, giống cánh tay người	Độ chính xác và cứng vững cao	Tốc độ và gia tốc cực cao	Nhanh và chính xác trong mặt phẳng
Bậc tự do (DoF)	Thường là 6	Thường là 3	3 hoặc 4	4
Không gian làm việc	Hình cầu không đều, phức tạp	Hình hộp chữ nhật	Hình vòm bán cầu	Hình trụ
Ưu điểm	Linh hoạt, tầm với lớn, đa năng	Dễ lập trình, chính xác, tải trọng lớn	Rất nhanh, lý tưởng cho gắp-đặt	Nhanh, chi phí hợp lý, phù hợp lắp ráp
Nhược điểm	Lập trình phức tạp hơn, chi phí cao	Cồng kềnh, chiếm nhiều diện tích	Tải trọng thấp, không gian làm việc hạn chế	Kém linh hoạt về hướng
Ứng dụng tiêu biểu	Hàn, sơn, lắp ráp phức tạp, bốc xếp	Cấp phôi, bốc xếp pallet, cắt, dán keo	Đóng gói, gắp sản phẩm tốc độ cao	Lắp ráp điện tử, kiểm tra sản phẩm

Kết Luận

Tóm lại, một robot công nghiệp là một tổng thể thống nhất, nơi cấu tạo và cấu trúc có mối quan hệ cộng sinh mật thiết để quyết định năng lực và giá trị của nó trong sản xuất.

Việc phân tích từng thành phần, từ cánh tay robot, bộ truyền động, bộ điều khiển, cơ cấu chấp hành cho đến cảm biến, đã cho thấy sự phức tạp và tinh vi trong thiết kế cơ điện tử.

Đồng thời, việc hệ thống hóa các cấu trúc điển hình như robot khớp nối, Đề-các, Delta và SCARA đã làm rõ sự chuyên môn hóa của từng loại kiến trúc cho các nhóm ứng dụng khác nhau.

Sự am hiểu sâu sắc về hai khía cạnh này không còn là một lựa chọn, mà là một yêu cầu tất yếu để các doanh nghiệp có thể tự tin bước vào kỷ nguyên tự động hóa, tối ưu hóa quy trình, nâng cao năng suất và duy trì lợi thế cạnh tranh trong một thị trường toàn cầu không ngừng biến đổi.
