Ghi dữ liệu và Lưu trữ (Data Logging) trên HMI trong Sản xuất Công nghiệp

Trong sản xuất công nghiệp hiện đại, HMI không chỉ giám sát và điều khiển mà còn đóng vai trò là “bộ nhớ” của hệ thống, đảm nhận chức năng ghi dữ liệu (data logging). Việc thu thập và lưu trữ thông số vận hành giúp phân tích quy trình, nâng cao hiệu suất và đảm bảo tuân thủ. Bài viết sẽ phân tích vai trò của data logging trong HMI, các phương pháp thu thập và lưu trữ dữ liệu, nguyên tắc thiết kế giao diện hiệu quả, thách thức thực tế và xu hướng phát triển trong tương lai.

1. Tại Sao Ghi Dữ liệu và Lưu trữ Lại Là Chức Năng Bộ Nhớ Của HMI?

1.1. Từ dữ liệu thời gian thực đến thông tin lịch sử: Vai trò chuyển hóa của Data Logging

Chức năng ghi dữ liệu (data logging) trên HMI thực hiện vai trò chuyển đổi dữ liệu thời gian thực thành thông tin lịch sử, điều này là cần thiết để phân tích và hiểu sâu về quy trình sản xuất. Trong khi HMI liên tục hiển thị các thông số vận hành và trạng thái thiết bị tại thời điểm hiện tại, thì data logging lại đảm bảo rằng những thông tin này được thu thập, lưu trữ và bảo quản một cách có hệ thống.

Quá trình này biến dòng dữ liệu liên tục thành một kho lưu trữ thông tin có giá trị, cho phép người dùng xem xét lại các sự kiện đã qua, phân tích xu hướng và đưa ra các quyết định dựa trên bằng chứng lịch sử.

1.2. Tầm quan trọng của việc ghi dữ liệu và lưu trữ hiệu quả

Việc ghi dữ liệu và lưu trữ hiệu quả mang lại nhiều lợi ích chiến lược, điều này là tối quan trọng đối với việc tối ưu hóa và quản lý hoạt động sản xuất.

• Phân tích hiệu suất và tối ưu hóa quy trình: Dữ liệu lịch sử cho phép phân tích chuyên sâu về hiệu suất máy móc, biến động quy trình và các yếu tố ảnh hưởng đến chất lượng sản phẩm, từ đó đề xuất các cải tiến để tối ưu hóa vận hành.
• Truy vết và khắc phục sự cố: Khả năng truy vết dữ liệu về các sự kiện, cảnh báo và thông số giúp xác định nguyên nhân gốc rễ của các sự cố hoặc sản phẩm lỗi, rút ngắn thời gian khắc phục (troubleshooting).
• Tuân thủ quy định và kiểm toán: Việc lưu trữ dữ liệu sản xuất là bắt buộc để tuân thủ các tiêu chuẩn ngành và quy định pháp lý, đồng thời cung cấp bằng chứng cho các cuộc kiểm toán về chất lượng và an toàn.
• Bảo trì dự đoán (Predictive Maintenance): Phân tích xu hướng dữ liệu từ các thông số thiết bị giúp dự đoán hỏng hóc tiềm ẩn, cho phép thực hiện bảo trì chủ động và giảm thiểu thời gian chết không mong muốn.
• Đánh giá hiệu quả đầu tư: Dữ liệu lịch sử cung cấp cơ sở để đánh giá hiệu quả của các cải tiến quy trình hoặc đầu tư thiết bị mới.

2. Các Phương Pháp Ghi Dữ liệu và Lưu trữ Phổ Biến trên HMI

2.1. Các loại dữ liệu được ghi và lưu trữ

HMI có khả năng ghi và lưu trữ nhiều loại dữ liệu khác nhau, điều này cung cấp cái nhìn toàn diện về hoạt động sản xuất.

• Thông số quy trình (Process Parameters): Bao gồm các giá trị liên tục như nhiệt độ, áp suất, lưu lượng, tốc độ, mức độ, độ pH, v.v., được ghi lại theo chu kỳ hoặc khi có thay đổi.
• Trạng thái thiết bị (Equipment Status): Ghi lại các trạng thái bật/tắt, chạy/dừng, chế độ hoạt động (thủ công/tự động) của từng thành phần máy móc.
• Cảnh báo và báo động (Alarms & Events): Lưu trữ chi tiết các cảnh báo (thời gian, mô tả, giá trị kích hoạt, thời gian xác nhận) và các sự kiện quan trọng (thay đổi chế độ, dừng khẩn cấp).
• Hành động của người vận hành (Operator Actions): Ghi lại các thao tác điều khiển của người dùng, bao gồm thời gian, người thực hiện và lệnh đã gửi, phục vụ cho mục đích truy vết và trách nhiệm.

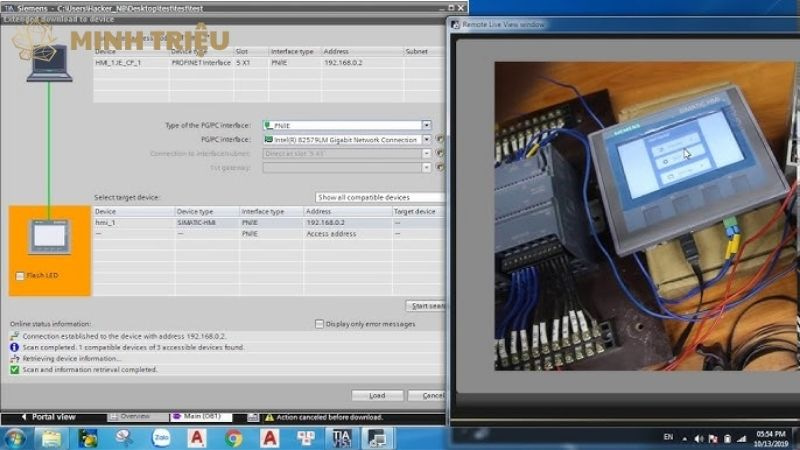

2.2. Các phương pháp ghi dữ liệu (Logging Methods)

Có nhiều phương pháp ghi dữ liệu khác nhau được sử dụng trên HMI, điều này tối ưu hóa việc thu thập thông tin dựa trên nhu cầu cụ thể.

• Ghi theo chu kỳ (Periodic Logging): Dữ liệu được ghi lại theo khoảng thời gian cố định (ví dụ: mỗi giây, mỗi phút), phù hợp cho việc theo dõi xu hướng liên tục.
• Ghi khi thay đổi (On-Change Logging): Chỉ ghi dữ liệu khi giá trị của thông số thay đổi vượt quá một ngưỡng nhất định, giúp tiết kiệm không gian lưu trữ và tập trung vào các sự kiện quan trọng.
• Ghi theo sự kiện (Event-Driven Logging): Dữ liệu được ghi lại khi một sự kiện cụ thể xảy ra (ví dụ: kích hoạt cảnh báo, thay đổi chế độ), cung cấp thông tin chi tiết về các tình huống bất thường.

2.3. Các tùy chọn lưu trữ dữ liệu

Dữ liệu được ghi có thể được lưu trữ ở nhiều vị trí khác nhau, điều này ảnh hưởng đến khả năng truy cập và bảo mật.

• Bộ nhớ trong HMI: Lưu trữ dữ liệu trực tiếp trên thiết bị HMI (thường là bộ nhớ flash hoặc thẻ SD), phù hợp cho việc truy cập nhanh tại chỗ.
• Máy chủ cục bộ (Local Server): Dữ liệu được truyền đến một máy chủ trong mạng nội bộ của nhà máy, cung cấp khả năng lưu trữ lớn hơn và truy cập từ nhiều máy trạm.
• Cơ sở dữ liệu (Database):: Lưu trữ dữ liệu trong các hệ quản trị cơ sở dữ liệu (SQL, NoSQL), cho phép truy vấn phức tạp và tích hợp dễ dàng với các hệ thống khác.
• Điện toán đám mây (Cloud Storage): Dữ liệu được gửi lên các nền tảng đám mây, mang lại khả năng mở rộng không giới hạn, truy cập từ xa và tích hợp với các dịch vụ phân tích dữ liệu lớn.

3. Thiết Kế Giao Diện HMI Tối Ưu Cho Chức Năng Ghi Dữ liệu và Lưu trữ

3.1. Nguyên tắc thiết kế giao diện Data Logging hiệu quả

Thiết kế giao diện HMI cho chức năng ghi dữ liệu và lưu trữ cần tuân thủ các nguyên tắc cốt lõi, điều này đảm bảo tính toàn vẹn và khả năng truy cập của dữ liệu.

• Đảm bảo tính toàn vẹn dữ liệu (Data Integrity): HMI phải có cơ chế để đảm bảo dữ liệu không bị mất hoặc bị hỏng trong quá trình ghi và lưu trữ, bao gồm kiểm tra lỗi và sao lưu.
• Khả năng truy cập và tìm kiếm dễ dàng: Giao diện cần cho phép người dùng dễ dàng truy cập vào dữ liệu lịch sử, với các chức năng tìm kiếm, lọc và sắp xếp mạnh mẽ.
• Trực quan hóa dữ liệu lịch sử: Dữ liệu đã ghi cần được trực quan hóa một cách rõ ràng và dễ hiểu, giúp người dùng nhanh chóng nhận diện xu hướng và các điểm bất thường.
• Bảo mật dữ liệu: Triển khai các biện pháp bảo mật để bảo vệ dữ liệu đã ghi khỏi truy cập trái phép hoặc thay đổi.

3.2. Các yếu tố thiết kế trực quan hóa cho Data Logging

Các yếu tố thiết kế trực quan hóa đóng vai trò quan trọng trong việc trình bày dữ liệu đã ghi một cách hiệu quả trên HMI.

• Biểu đồ xu hướng lịch sử (Historical Trend Charts): Sử dụng biểu đồ đường để hiển thị sự thay đổi của các thông số quy trình qua thời gian, cho phép người dùng phóng to, thu nhỏ và so sánh các khoảng thời gian khác nhau.
• Bảng dữ liệu lịch sử (Historical Data Tables): Trình bày dữ liệu dưới dạng bảng với các cột rõ ràng (thời gian, giá trị, đơn vị), có thể xuất ra các định dạng phổ biến như CSV hoặc Excel.
• Nhật ký cảnh báo và sự kiện (Alarm & Event Logs): Hiển thị danh sách các cảnh báo và sự kiện đã xảy ra, với các thông tin chi tiết và khả năng lọc theo thời gian, loại hoặc mức độ ưu tiên.
• Báo cáo tùy chỉnh (Customizable Reports): Cung cấp công cụ để người dùng tạo các báo cáo tùy chỉnh từ dữ liệu đã ghi, phục vụ các mục đích phân tích cụ thể.
• Giao diện truy vấn dữ liệu: Cho phép người dùng truy vấn dữ liệu dựa trên các tiêu chí phức tạp (ví dụ: tất cả các lần nhiệt độ vượt quá 100 độ C trong tuần qua).

4. Thách Thức và Giải Pháp Trong Việc Ghi Dữ liệu và Lưu trữ trên HMI

4.1. Các vấn đề thường gặp

Việc ghi dữ liệu và lưu trữ trên HMI thường đối mặt với một số vấn đề phổ biến, điều này có thể ảnh hưởng đến hiệu quả và độ tin cậy của hệ thống.

• Khối lượng dữ liệu lớn (Data Volume): Lượng dữ liệu khổng lồ được tạo ra liên tục có thể gây quá tải cho bộ nhớ HMI hoặc hệ thống lưu trữ, dẫn đến hiệu suất chậm hoặc mất dữ liệu.
• Tính toàn vẹn dữ liệu (Data Integrity): Nguy cơ dữ liệu bị hỏng, thiếu sót hoặc không chính xác do lỗi truyền thông, lỗi phần cứng hoặc phần mềm.
• Bảo mật dữ liệu: Nguy cơ truy cập trái phép vào dữ liệu nhạy cảm hoặc bị thay đổi, đặc biệt khi dữ liệu được lưu trữ trên các hệ thống mạng.
• Khả năng tích hợp: Khó khăn khi tích hợp dữ liệu từ HMI với các hệ thống cấp cao hơn như MES (Manufacturing Execution System), ERP (Enterprise Resource Planning) hoặc các công cụ phân tích dữ liệu.
• Khả năng truy xuất và phân tích: Dữ liệu được lưu trữ có thể khó truy xuất hoặc khó phân tích nếu không có công cụ trực quan hóa và báo cáo phù hợp.

4.2. Giải pháp hiệu quả

Để khắc phục các thách thức trên, cần áp dụng các giải pháp hiệu quả, điều này sẽ nâng cao chất lượng và độ tin cậy của chức năng ghi dữ liệu và lưu trữ trên HMI.

• Tối ưu hóa phương pháp ghi dữ liệu: Áp dụng các phương pháp như ghi khi thay đổi hoặc ghi theo sự kiện để giảm khối lượng dữ liệu không cần thiết, kết hợp với nén dữ liệu để tiết kiệm không gian lưu trữ.
• Sử dụng hệ thống lưu trữ mạnh mẽ: Đầu tư vào các giải pháp lưu trữ có khả năng mở rộng cao như máy chủ chuyên dụng hoặc cơ sở dữ liệu công nghiệp, đảm bảo khả năng xử lý lượng dữ liệu lớn.
• Triển khai các biện pháp bảo mật dữ liệu: Áp dụng các lớp bảo mật như mã hóa dữ liệu, xác thực người dùng, phân quyền truy cập và ghi nhật ký truy cập để bảo vệ dữ liệu khỏi các mối đe dọa.
• Tích hợp với hệ thống cấp cao hơn: Sử dụng các giao thức truyền thông công nghiệp (ví dụ: OPC UA) để tích hợp liền mạch dữ liệu từ HMI với MES, ERP hoặc các nền tảng phân tích dữ liệu lớn.
• Cung cấp công cụ trực quan hóa và báo cáo mạnh mẽ: Đảm bảo HMI có các công cụ trực quan hóa (biểu đồ xu hướng, bảng lịch sử) và chức năng báo cáo linh hoạt để người dùng dễ dàng truy xuất và phân tích dữ liệu.

5. Kết Luận

Ghi dữ liệu và lưu trữ (data logging) trên HMI là yếu tố then chốt giúp phân tích, tối ưu hóa quy trình và tuân thủ quy định trong sản xuất hiện đại. HMI hiện đại cần đảm bảo tính toàn vẹn, bảo mật và truy xuất dữ liệu hiệu quả. Việc tích hợp AI, điện toán đám mây và trực quan hóa nâng cao sẽ giúp doanh nghiệp khai thác tối đa giá trị từ dữ liệu, cải thiện hiệu suất và tăng khả năng truy vết.
