Đơn vị đầu cuối từ xa (RTU) là gì? Vai trò của RTU trong hệ thống SCADA

Cập nhật lần cuối 21 Tháng 8, 2025 bởi diu

Đứng sau sự thành công của các giải pháp tự động hóa này là một hệ thống mạnh mẽ mang tên SCADA, và một thành phần không thể thiếu của nó chính là Đơn vị đầu cuối từ xa (RTU). Vậy Đơn vị đầu cuối từ xa (RTU) là gì? Nó đóng vai trò như thế nào trong việc thu thập và điều khiển dữ liệu, tạo nên một mạng lưới thông tin liền mạch từ hiện trường đến trung tâm điều hành? Bài viết này sẽ cung cấp cái nhìn toàn diện về RTU, từ định nghĩa, cấu tạo, nguyên lý hoạt động cho đến vai trò then chốt của nó trong hệ thống SCADA.

1. Giới thiệu tổng quan về Đơn vị đầu cuối từ xa (RTU)

Cách mạng công nghiệp 4.0 đang thúc đẩy sự chuyển đổi mạnh mẽ, định hình lại toàn bộ ngành sản xuất trên toàn cầu. Xu hướng này hướng tới việc tự động hóa, số hóa và kết nối các quy trình để tối ưu hóa hiệu suất, nâng cao năng suất, đồng thời giảm thiểu sai sót do con người gây ra. Một trong những giải pháp cốt lõi, đóng vai trò xương sống cho sự tự động hóa quy mô lớn, chính là hệ thống SCADA (Supervisory Control and Data Acquisition).

SCADA cho phép người vận hành giám sát, thu thập dữ liệu và điều khiển các thiết bị ở những vị trí địa lý xa xôi, tạo nên một mạng lưới thông tin liền mạch từ hiện trường đến trung tâm chỉ huy. Trong hệ thống phức tạp đó, một thành phần quan trọng đã nổi lên, thực hiện nhiệm vụ như một “cánh tay nối dài” của SCADA. Đây chính là Đơn vị đầu cuối từ xa, hay còn gọi là RTU.

Trước tiên, chúng ta sẽ định nghĩa rõ ràng về RTU và các chức năng cốt lõi của nó. Kế đến, cấu tạo và nguyên lý hoạt động của thiết bị này sẽ được phân tích chi tiết. Hơn nữa, tầm quan trọng chiến lược của RTU trong việc nâng cao hiệu quả và an toàn sản xuất sẽ được làm rõ. Bài viết cũng sẽ phân loại và trình bày các ứng dụng thực tế của RTU trong các ngành công nghiệp then chốt.

2. Định nghĩa và chức năng cốt lõi của RTU

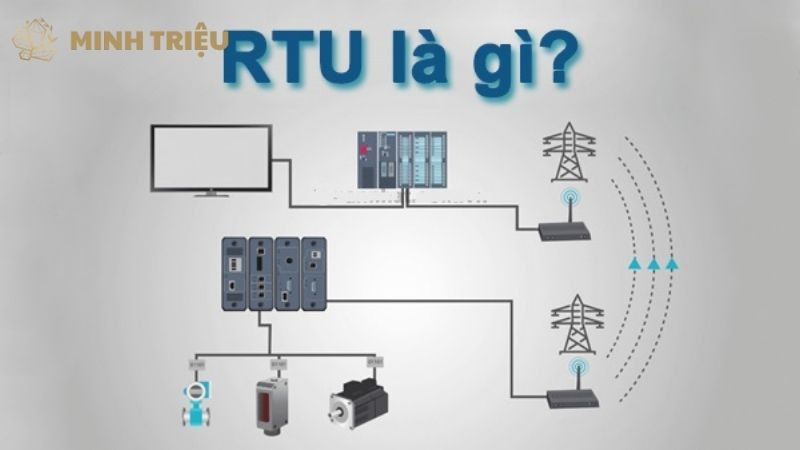

2.1. RTU là gì?

Đơn vị đầu cuối từ xa, hay RTU (viết tắt của Remote Terminal Unit), là một thiết bị vi xử lý được thiết kế chuyên biệt, thực hiện các tác vụ giám sát và điều khiển tại các vị trí xa xôi, tách biệt với trung tâm điều khiển chính. RTU sở hữu một bộ vi xử lý mạnh mẽ và các module I/O chuyên dụng, có khả năng hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt như nhà máy, trạm biến áp, đường ống dẫn dầu khí, hoặc các trạm bơm nước.

Nhiệm vụ chính của nó là thu thập các tín hiệu từ cảm biến và thiết bị tại hiện trường, xử lý chúng, và truyền dữ liệu đã xử lý về trung tâm SCADA. Đồng thời, RTU nhận các lệnh điều khiển từ trung tâm, sau đó thực thi các lệnh đó một cách chính xác trên các thiết bị chấp hành.

2.2. Các chức năng chính của RTU

• Thu thập dữ liệu: RTU thực hiện việc thu thập dữ liệu từ các thiết bị và cảm biến tại hiện trường. Cụ thể, RTU đọc các tín hiệu đầu vào từ cảm biến (ví dụ: nhiệt độ, áp suất, lưu lượng) và các thiết bị (ví dụ: trạng thái bật/tắt của máy bơm, vị trí của van). Quá trình này giúp hệ thống SCADA có được thông tin thời gian thực về tình trạng vận hành của toàn bộ hệ thống.
• Điều khiển: RTU nhận lệnh điều khiển từ trung tâm SCADA và thực thi chúng. Chức năng này cho phép người vận hành tại phòng điều khiển trung tâm có thể bật/tắt máy móc, điều chỉnh tốc độ động cơ hoặc đóng/mở van từ xa. RTU đóng vai trò trung gian, chuyển đổi các lệnh số từ trung tâm thành các tín hiệu vật lý để điều khiển thiết bị tại hiện trường, đảm bảo sự chính xác và kịp thời trong mọi tác vụ.
• Xử lý dữ liệu tại chỗ: RTU có khả năng xử lý dữ liệu thô ngay tại hiện trường trước khi gửi về trung tâm. Chẳng hạn, RTU có thể thực hiện các phép tính đơn giản, chuyển đổi đơn vị đo lường, hoặc kiểm tra các điều kiện cảnh báo. Việc xử lý cục bộ này giúp giảm tải cho đường truyền dữ liệu và trạm chủ, đồng thời cho phép RTU thực hiện các hành động nhanh chóng trong các tình huống cần phản ứng tức thì.
• Truyền thông: RTU chịu trách nhiệm giao tiếp hai chiều với trung tâm SCADA. Nó sử dụng nhiều giao thức truyền thông công nghiệp khác nhau (như Modbus, DNP3, IEC 60870-5) và các phương tiện truyền thông đa dạng (như radio, cáp quang, mạng di động 4G/5G). Khả năng truyền thông linh hoạt cho phép RTU hoạt động hiệu quả ngay cả ở các khu vực hẻo lánh, khó tiếp cận bằng cáp vật lý.

3. Cấu tạo và nguyên lý hoạt động của RTU

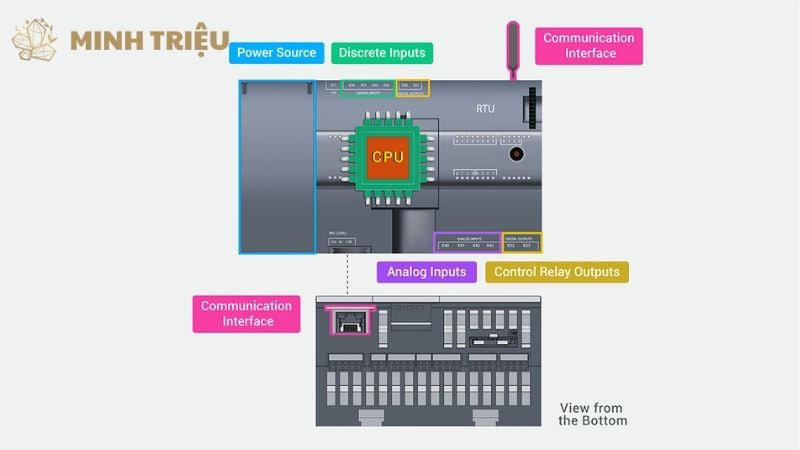

3.1. Cấu tạo cơ bản của một RTU

Một Đơn vị đầu cuối từ xa được cấu thành từ các bộ phận chính sau đây:

Bộ vi xử lý (CPU): Bộ vi xử lý được xem là “bộ não” của RTU. Nó thực hiện các thuật toán xử lý dữ liệu, quản lý các tác vụ I/O, và điều khiển quá trình truyền thông giữa RTU và trung tâm SCADA.

Các module I/O: Các module này có nhiệm vụ tiếp nhận và xuất tín hiệu.

• Module đầu vào (Input): Thu thập các tín hiệu từ cảm biến và công tắc. Các tín hiệu này có thể là tín hiệu tương tự (Analog Input – AI) hoặc tín hiệu số (Digital Input – DI).
• Module đầu ra (Output): Tạo ra các tín hiệu điều khiển để điều khiển thiết bị tại hiện trường. Tương tự, các tín hiệu này có thể là tương tự (Analog Output – AO) hoặc số (Digital Output – DO).
• Module truyền thông: Module này đóng vai trò quan trọng trong việc thiết lập kết nối với trạm trung tâm. Nó có thể là một modem radio, modem cáp quang, hoặc module mạng di động.

Bộ nguồn: Bộ nguồn cung cấp năng lượng ổn định cho toàn bộ RTU, thường được thiết kế để hoạt động với nhiều nguồn khác nhau, bao gồm cả pin dự phòng để duy trì hoạt động trong trường hợp mất điện.

3.2. Nguyên lý hoạt động của RTU

Nguyên lý hoạt động của một RTU tuân thủ một chu trình khép kín, đảm bảo luồng thông tin liên tục và chính xác. Cụ thể:

• Bước 1: Thu thập tín hiệu. RTU thực hiện việc thu thập tín hiệu liên tục từ các thiết bị và cảm biến tại hiện trường. Tín hiệu này có thể là các giá trị vật lý như áp suất, nhiệt độ, hay trạng thái logic như ON/OFF của một công tắc.
• Bước 2: Xử lý và chuyển đổi dữ liệu. RTU xử lý các tín hiệu thô đã thu thập được. Ví dụ, nó sẽ chuyển đổi các tín hiệu tương tự thành các giá trị số có thể hiểu được bởi hệ thống máy tính. Đồng thời, RTU cũng có thể thực hiện các phép tính đơn giản hoặc kiểm tra các ngưỡng cảnh báo đã được lập trình sẵn.
• Bước 3: Gửi dữ liệu về trung tâm. Dữ liệu đã được xử lý sau đó sẽ được gửi về Master Terminal Unit (MTU) – trạm chủ của hệ thống SCADA. Quá trình này được thực hiện thông qua module truyền thông của RTU, sử dụng các giao thức và phương tiện truyền dẫn phù hợp.
• Bước 4: Nhận và thực thi lệnh điều khiển. Ngược lại, khi trung tâm SCADA cần thực hiện một hành động nào đó tại hiện trường, nó sẽ gửi một lệnh điều khiển về RTU. RTU nhận lệnh này, xử lý và thực thi nó trên các thiết bị tương ứng (ví dụ: đóng van, bật máy bơm), hoàn thành chu trình điều khiển khép kín.

4. Vai trò then chốt của RTU trong hệ thống SCADA

4.1. Cầu nối giữa hiện trường và trung tâm điều khiển

RTU đóng vai trò là một cầu nối không thể thiếu, kết nối thế giới vật lý của các thiết bị công nghiệp với thế giới số của hệ thống điều khiển trung tâm. Không có RTU, trung tâm SCADA không thể có được “cái nhìn” toàn cảnh, liên tục về tình trạng hoạt động của hệ thống. RTU cung cấp một luồng dữ liệu hai chiều, cho phép giám sát từ xa và điều khiển chính xác, mang lại khả năng ra quyết định nhanh chóng và hiệu quả cho người vận hành.

4.2. Giám sát thời gian thực và quản lý tài sản

Khả năng giám sát thời gian thực là một trong những lợi ích quan trọng nhất mà RTU mang lại. RTU liên tục thu thập và gửi các thông số về trạng thái hoạt động của máy móc và thiết bị. Điều này cho phép người quản lý theo dõi hiệu suất, phát hiện các dấu hiệu bất thường và đưa ra các biện pháp khắc phục kịp thời.

Hơn nữa, việc thu thập dữ liệu về tài sản giúp doanh nghiệp có thể thực hiện bảo trì dự đoán, thay vì bảo trì theo lịch trình, từ đó tối ưu hóa tuổi thọ thiết bị và giảm chi phí bảo trì không cần thiết.

4.3. Nâng cao hiệu quả sản xuất và giảm chi phí vận hành

Việc tự động hóa giám sát và điều khiển thông qua RTU giúp tối ưu hóa các quy trình sản xuất, làm giảm đáng kể chi phí vận hành. Chẳng hạn, trong ngành cấp nước, RTU có thể tự động điều khiển các trạm bơm để duy trì áp suất ổn định trong đường ống, tránh lãng phí năng lượng.

Việc theo dõi chặt chẽ các thông số năng lượng và hiệu suất thiết bị cũng giúp doanh nghiệp xác định các điểm lãng phí và đưa ra các quyết định đầu tư chính xác hơn.

4.4. Đảm bảo an toàn và bảo mật cho quy trình

RTU góp phần đáng kể vào việc đảm bảo an toàn và bảo mật cho các quy trình công nghiệp. Trong các ngành như dầu khí hoặc điện, nơi các quy trình tiềm ẩn nhiều nguy hiểm, việc điều khiển từ xa qua RTU giúp người vận hành kiểm soát thiết bị mà không cần phải có mặt tại hiện trường.

Điều này giảm thiểu rủi ro cho người lao động. Ngoài ra, các RTU hiện đại còn tích hợp các tính năng bảo mật để bảo vệ hệ thống khỏi các mối đe dọa từ bên ngoài, đảm bảo tính toàn vẹn của dữ liệu và lệnh điều khiển.

5. Phân loại và ứng dụng của RTU

5.1. Các loại RTU phổ biến

RTU có thể được phân loại dựa trên một số tiêu chí khác nhau, tùy thuộc vào tính năng hoặc môi trường hoạt động của chúng.

Phân loại theo tính năng:

• RTU đơn giản: Loại này chủ yếu thực hiện các chức năng cơ bản như thu thập dữ liệu và truyền về trung tâm.
• RTU thông minh: Đây là các thiết bị RTU có khả năng lập trình (PLC-based RTU) và thực hiện các thuật toán điều khiển phức tạp hơn ngay tại hiện trường, giảm tải cho trạm chủ.

Phân loại theo môi trường hoạt động:

• RTU công nghiệp: Được thiết kế để hoạt động trong môi trường nhà máy, có độ bền cao, chống bụi và chống nhiễu.
• RTU môi trường: Loại này thường được sử dụng cho các ứng dụng ngoài trời như quan trắc môi trường, yêu cầu khả năng chống chịu thời tiết, tiêu thụ ít năng lượng và có nguồn điện dự phòng.

5.2. Ứng dụng thực tế của RTU trong công nghiệp

Đơn vị đầu cuối từ xa đã chứng minh được giá trị trong nhiều lĩnh vực công nghiệp khác nhau.

• Ngành điện: RTU được sử dụng rộng rãi để giám sát các trạm biến áp không người vận hành, lưới điện truyền tải và các trạm phân phối điện. Nó giúp thu thập dữ liệu về điện áp, dòng điện, tần số và trạng thái của các thiết bị đóng cắt, đảm bảo sự ổn định của hệ thống lưới điện quốc gia.
• Ngành nước: Trong hệ thống cấp thoát nước, RTU được lắp đặt tại các trạm bơm, trạm xử lý nước và bể chứa. Nó giúp tự động hóa quá trình giám sát lưu lượng, áp suất, mực nước và điều khiển các máy bơm, van, góp phần quản lý tài nguyên nước hiệu quả.
• Ngành dầu khí: RTU là một thiết bị không thể thiếu trong việc giám sát các giàn khoan, đường ống dẫn dầu khí trên một diện tích địa lý rộng lớn. Nó thu thập dữ liệu về áp suất, lưu lượng và nhiệt độ, phát hiện rò rỉ sớm và điều khiển các van khẩn cấp từ xa để đảm bảo an toàn.
• Sản xuất công nghiệp: RTU được áp dụng trong các nhà máy sản xuất để giám sát dây chuyền, kiểm soát chất lượng và theo dõi hiệu suất thiết bị từ xa. Ví dụ, nó có thể thu thập dữ liệu về số lượng sản phẩm, tốc độ dây chuyền và trạng thái máy móc, giúp quản lý sản xuất hiệu quả hơn.

6. Kết luận

RTU đóng vai trò như một “cánh tay nối dài” quan trọng của hệ thống SCADA, giúp tự động hóa quá trình giám sát và điều khiển tại các vị trí xa xôi. Khả năng thu thập, xử lý dữ liệu và truyền thông linh hoạt của RTU đã biến nó thành một thành phần không thể thiếu, giúp các doanh nghiệp vận hành hiệu quả, an toàn và tối ưu hóa chi phí. Trong tương lai gần, với sự phát triển của IoT công nghiệp (IIoT), RTU sẽ tiếp tục phát triển mạnh mẽ.

Các thế hệ RTU mới sẽ được tích hợp khả năng xử lý dữ liệu mạnh hơn, kết nối đám mây và trí tuệ nhân tạo (AI), cho phép chúng đưa ra các quyết định thông minh ngay tại hiện trường. Tầm quan trọng của RTU sẽ ngày càng gia tăng, trở thành một thiết bị trung gian không thể thiếu, kết nối các tài sản vật lý với các hệ thống phân tích và điều khiển thông minh, định hình tương lai của ngành công nghiệp tự động hóa.
