Tích Hợp Băng Tải Với Các Hệ Thống Khác: Chìa Khóa Tối Ưu Hóa Dây Chuyền Sản Xuất 4.0

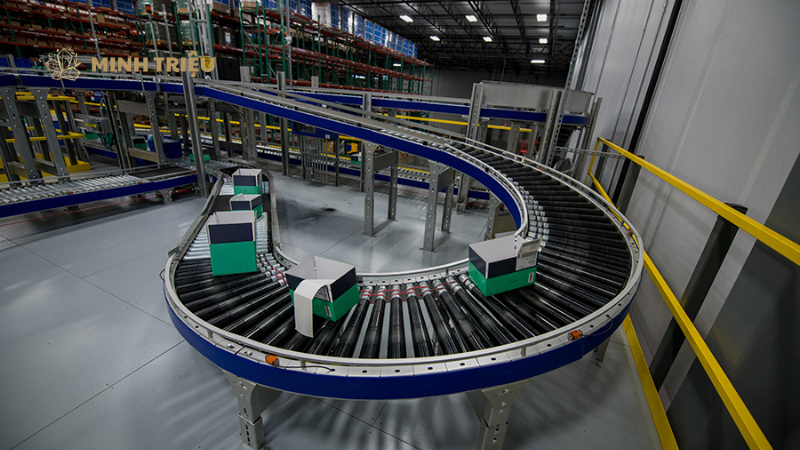

Hệ thống băng tải tự động hiện nay đóng vai trò là trung tâm kết nối chiến lược trong chuỗi cung ứng và sản xuất hiện đại, quyết định trực tiếp đến hiệu suất vận hành của toàn bộ nhà máy thông minh. Băng tải không còn chỉ là thiết bị vận chuyển vật liệu đơn thuần, nó thực hiện chức năng phối hợp nhịp nhàng các quy trình phức tạp từ chế tạo sản phẩm đến lưu kho và phân phối, cho phép tự động hoá nhà máy đạt đến cấp độ mới. Sự tích hợp băng tải với các hệ thống khác là nhiệm vụ cốt lõi, biến các phân đoạn rời rạc thành một dây chuyền sản xuất 4.0 liên tục và đồng bộ, từ đó giảm thiểu thời gian chết và tối đa hóa năng suất. Mục tiêu cuối cùng của mọi doanh nghiệp sản xuất là đạt được sự linh hoạt trong xử lý đơn hàng và đảm bảo độ chính xác tuyệt đối trong mọi khâu logistics nội bộ.
1. Lợi Ích Cốt Lõi Của Việc Tích Hợp Băng Tải
1.1. Tối Ưu Hóa Luồng Công Việc (Workflow Optimization)
Tối ưu hóa luồng công việc là mục tiêu hàng đầu của mọi dự án tích hợp băng tải với các hệ thống khác, đảm bảo vật liệu di chuyển liên tục và không bị gián đoạn. Hệ thống tích hợp thông minh cho phép điều chỉnh tốc độ băng tải tự động, giảm thiểu thời gian chờ giữa các công đoạn xử lý vật liệu. Việc loại bỏ các nút thắt cổ chai (bottlenecks) là kết quả trực tiếp của sự đồng bộ hóa tốc độ giữa băng tải và thiết bị xử lý, duy trì dòng chảy sản xuất theo nguyên tắc Just-in-Time (JIT). Dữ liệu vận hành cung cấp thông tin thời gian thực, hỗ trợ quản lý đưa ra quyết định điều chỉnh ngay lập tức, ngăn chặn sự tắc nghẽn trước khi chúng xảy ra.
1.2. Nâng Cao Độ Chính Xác và Giảm Sai Sót
Độ chính xác cao trong vận chuyển và phân loại là minh chứng rõ ràng nhất cho hiệu quả tích hợp. Hệ thống tự động điều chỉnh hướng đi của sản phẩm dựa trên dữ liệu thời gian thực thu thập được từ WMS hoặc SCADA. Việc sử dụng cảm biến và Vision System cho phép băng tải xác định vị trí và phân loại sản phẩm với độ chính xác gần như tuyệt đối, giảm thiểu lỗi do con người (Human Error) trong quá trình bốc xếp và đóng gói. Bộ điều khiển PLC nhận tín hiệu từ hệ thống kiểm tra chất lượng, thực hiện lệnh phân loại những sản phẩm lỗi ra khỏi dây chuyền chính, đảm bảo chất lượng đầu ra đồng nhất.
1.3. Quản Lý Dữ Liệu Thông Minh
Quản lý dữ liệu thông minh là chức năng thiết yếu mà hệ thống băng tải PLC tích hợp mang lại, cung cấp cái nhìn toàn diện về hiệu suất sản xuất. Băng tải tự động thu thập dữ liệu vận hành như tốc độ, số lượng sản phẩm đã qua, và thời gian chết của thiết bị. Dữ liệu này sau đó được truyền trực tiếp đến hệ thống MES/ERP, cho phép phân tích OEE (Overall Equipment Effectiveness) chi tiết. Sự tích hợp này tạo cơ sở cho việc dự đoán bảo trì (Predictive Maintenance), khi các thuật toán phân tích xu hướng về nhiệt độ động cơ hoặc độ rung, cảnh báo sớm các nguy cơ hỏng hóc.
| Yếu tố Dữ liệu | Chủ thể Thu thập | Hệ thống Tiếp nhận | Mục tiêu Quản lý |
|---|---|---|---|
| Tốc độ Dây chuyền | Cảm biến/VFD | PLC/SCADA | Đồng bộ hóa và phòng chống quá tải |
| Đếm Sản phẩm | Cảm biến quang/RFID | WMS/MES | Kiểm soát hàng tồn kho và thực thi đơn hàng |
| Trạng thái Thiết bị | Bộ điều khiển PLC | ERP/CMMS | Dự đoán bảo trì và quản lý tài sản |
| Thời gian Chết | SCADA | MES | Phân tích nguyên nhân gốc rễ (Root Cause Analysis) |
2. Các Hệ Thống Phổ Biến Cần Tích Hợp Với Băng Tải
2.1. Tích Hợp Với Hệ Thống Quản Lý Kho (WMS) và Lập Kế Hoạch Nguồn Lực (ERP)
Hệ thống WMS giữ vai trò chỉ huy, gửi lệnh định tuyến sản phẩm tới băng tải, điều khiển lộ trình vận chuyển theo đơn hàng đã được chỉ định. Tích hợp băng tải với WMS là bước đi then chốt để tự động hóa quá trình hoàn tất đơn hàng (Order Fulfillment). WMS truyền tải dữ liệu về điểm đến của từng kiện hàng đến hệ thống băng tải PLC thông qua giao thức truyền thông công nghiệp. Ngược lại, ERP nhận dữ liệu về lượng hàng đã được xử lý từ băng tải, cập nhật trạng thái hàng tồn kho và tối ưu hóa việc lập kế hoạch nguồn lực trong nhà máy.
2.2. Tích Hợp Với Robot Công Nghiệp và Cánh Tay Gắp (Pick & Place)
Tích hợp băng tải với Robot thiết lập sự đồng bộ về mặt không gian và thời gian, cho phép Robot thực hiện các thao tác phức tạp. Băng tải tự động phải đảm bảo sản phẩm chạy qua vị trí gắp của Robot với tốc độ và độ chính xác cao. Cơ chế giao tiếp giữa hệ thống băng tải PLC và bộ điều khiển Robot là thiết yếu, thường sử dụng “Handshake Protocol” để xác nhận vị trí và trạng thái sẵn sàng. Robot công nghiệp thực hiện các thao tác gắp, đặt hoặc xếp pallet một cách nhịp nhàng, tăng cường khả năng xử lý công việc nặng hoặc lặp lại với hiệu suất vượt trội.
2.3. Tích Hợp Với Hệ Thống Giám Sát và Điều Khiển (SCADA & PLC)
Hệ thống băng tải PLC đóng vai trò là bộ não điều khiển cục bộ, nhận tín hiệu từ các cảm biến và thực thi lệnh vận hành trực tiếp lên động cơ băng tải. PLC thực hiện các logic điều khiển nhanh chóng, đảm bảo sự vận hành ổn định của thiết bị. Trong khi đó, SCADA cung cấp giao diện trực quan hóa dữ liệu (HMI), cho phép người vận hành giám sát và điều khiển toàn bộ hệ thống băng tải từ một trung tâm duy nhất. SCADA tạo báo cáo về lịch sử vận hành và cảnh báo lỗi kịp thời, đóng vai trò cầu nối giữa cấp điều khiển (PLC) và cấp quản lý (MES/ERP).
2.4. Tích Hợp Với Máy Đóng Gói, Máy Phân Loại và Thiết Bị Kiểm Tra Chất Lượng
Sự tích hợp giữa băng tải và thiết bị xử lý cuối dòng hoàn thiện quy trình sản xuất tự động. Băng tải có trách nhiệm tự động đưa sản phẩm đến khu vực máy đóng gói theo đúng thứ tự và thời gian. Thiết bị kiểm tra chất lượng, chẳng hạn như Vision Inspection hoặc cân điện tử, gửi tín hiệu về kết quả kiểm tra cho băng tải. PLC của băng tải nhận tín hiệu, thực hiện lệnh phân loại sản phẩm lỗi ra khỏi dây chuyền chính bằng các cơ cấu như thanh gạt (pusher) hoặc tay đòn xoay.
3. Công Nghệ và Phương Pháp Tích Hợp
3.1. Giao Thức Truyền Thông Công Nghiệp
Giao thức truyền thông công nghiệp là nền tảng kỹ thuật cho phép các thiết bị khác nhau trong nhà máy “nói chuyện” được với nhau một cách đáng tin cậy.
| Giao Thức | Ứng Dụng Chính | Đặc Điểm Kỹ thuật | Vai trò trong Tích hợp Băng tải |
|---|---|---|---|
| Profinet/Profibus | Hệ thống băng tải PLC cao cấp, chuyển động nhanh | Real-time (Thời gian thực), Deterministic | Đồng bộ hóa tốc độ giữa PLC và Robot/VFD. |
| Ethernet/IP | Ứng dụng tích hợp với các hệ thống Rockwell | Tiêu chuẩn Ethernet công nghiệp | Kết nối băng tải tự động với WMS/MES. |
| Modbus TCP/IP | Kết nối đơn giản, hệ thống giám sát năng lượng | Đơn giản, dễ cấu hình | Thu thập dữ liệu vận hành từ các thiết bị ngoại vi. |
Băng tải tự động sử dụng các giao thức này để trao đổi dữ liệu về trạng thái và lệnh điều khiển, đảm bảo mọi thành phần hoạt động nhất quán.
3.2. Sử Dụng Thiết Bị Cảm Biến và IoT (Internet of Things)
Thiết bị cảm biến là nguồn dữ liệu đầu vào cơ bản cho hệ thống băng tải PLC, cung cấp thông tin về vị trí sản phẩm, tốc độ và trạng thái vật liệu. Cảm biến tiệm cận, cảm biến quang, và đặc biệt là RFID (Radio-Frequency Identification) xác định và theo dõi từng mặt hàng riêng lẻ trên dây chuyền. Công nghệ IoT nâng cấp khả năng này, cho phép tích hợp băng tải đưa dữ liệu vận hành lên đám mây (Cloud) để phân tích từ xa. Edge Computing xử lý dữ liệu cảm biến ngay tại chỗ, giảm độ trễ và cải thiện tốc độ phản ứng của hệ thống.
3.3. Lập Trình và Đồng Bộ Hóa Tần Số (VFD)
Lập trình PLC xác định logic điều khiển băng tải, thiết lập trình tự vận hành và phản ứng với các sự kiện lỗi. Bộ biến tần (VFD – Variable Frequency Drive) có nhiệm vụ điều chỉnh tốc độ động cơ băng tải một cách mượt mà và chính xác. Đồng bộ hóa tần số là kỹ thuật chuyên sâu đảm bảo tốc độ của băng tải khớp chính xác với tốc độ của các thiết bị khác, chẳng hạn như máy cắt tự động (Flying Shear) hoặc Robot công nghiệp.
Quy trình đồng bộ hóa VFD điển hình:
- PLC tính toán: PLC tính toán tốc độ yêu cầu dựa trên dữ liệu WMS và vị trí Robot.
- VFD nhận lệnh : Bộ điều khiển VFD nhận lệnh tốc độ thông qua giao thức truyền thông như Profinet.
- Điều khiển Vector: VFD sử dụng điều khiển Vector để thay đổi tần số và điện áp cung cấp cho động cơ.
- Phản hồi Encoder: Encoder gắn trên trục động cơ gửi tín hiệu phản hồi về tốc độ thực tế cho PLC, đóng vòng lặp điều khiển.
4. Thách Thức và Giải Pháp Khi Triển Khai
4.1. Vấn đề Tương Thích (Compatibility)
Tương thích hệ thống là thách thức phổ biến, đặc biệt khi kết nối các thiết bị cũ (Legacy Systems) với các nền tảng mới. Các thiết bị cũ thường sử dụng giao thức truyền thông độc quyền hoặc lỗi thời. Giải pháp kỹ thuật tập trung vào việc sử dụng Bộ Chuyển Đổi Giao Thức (Protocol Converter), dịch các tín hiệu để hệ thống băng tải PLC mới có thể hiểu được. Trong các dự án quy mô lớn, triển khai Middleware là biện pháp cần thiết, đóng vai trò là lớp trừu tượng quản lý giao tiếp giữa các hệ thống WMS, ERP và SCADA khác nhau.
4.2. Đảm Bảo An Toàn (Safety)
An toàn vận hành là yếu tố không thể thỏa hiệp khi tự động hoá nhà máy, đặc biệt khi các hệ thống chuyển động được kết nối. Sự tích hợp làm tăng nguy cơ tai nạn do sự phối hợp không chính xác. Giải pháp bắt buộc là triển khai hệ thống E-stop (dừng khẩn cấp) chung, đảm bảo việc nhấn nút dừng tại bất kỳ điểm nào sẽ ngắt điện và dừng ngay lập tức toàn bộ dây chuyền tích hợp. Sử dụng Safety PLC là tiêu chuẩn, chịu trách nhiệm giám sát các khu vực an toàn và thực hiện quy trình khóa vùng (Zonal Lockouts) khi phát hiện sự cố.
4.3. Chi Phí Đầu Tư Ban Đầu
Chi phí đầu tư ban đầu cho việc tích hợp băng tải và các hệ thống điều khiển là đáng kể, đòi hỏi sự cam kết tài chính lớn từ doanh nghiệp. Chi phí này bao gồm phần cứng (PLC, VFD, Robot), phần mềm (WMS, SCADA license) và chi phí tích hợp kỹ thuật. Tuy nhiên, việc phân tích ROI (Return on Investment) chứng minh tính hiệu quả tài chính dài hạn.
Các yếu tố cần xem xét khi tính toán ROI của dự án tích hợp băng tải:
- Tiết kiệm Chi phí Lao động (Giảm số lượng công nhân vận hành/giám sát).
- Tăng Hiệu suất Sản xuất (Tăng OEE, giảm thời gian chết ngoài kế hoạch).
- Giảm Thiểu Sai sót Sản phẩm (Giảm tỷ lệ sản phẩm lỗi do độ chính xác cao).
- Cải thiện Tốc độ Hoàn tất Đơn hàng (Tăng khả năng đáp ứng thị trường).
5. Kết Luận
Việc tích hợp băng tải với các hệ thống khác là bước quan trọng để xây dựng nhà máy thông minh, giúp các quy trình vận hành đồng bộ và dựa trên dữ liệu. Băng tải tự động góp phần nâng cao hiệu suất, độ chính xác và hỗ trợ dự đoán bảo trì. Hệ thống băng tải PLC cùng WMS là nền tảng cho tự động hóa toàn diện. Doanh nghiệp cần đánh giá và lập kế hoạch tích hợp hệ thống băng tải để bắt kịp xu hướng Sản xuất 4.0. Liên hệ chuyên gia để được tư vấn, đánh giá và nâng cấp hệ thống phù hợp với mục tiêu kinh doanh.
