Thiết Kế Hệ Thống Cấp Liệu Tự Động: Nguyên Lý Bowl Feeder và Giải Pháp Tối Ưu cho Sản Xuất 4.0

Trong môi trường sản xuất công nghiệp tốc độ cao, việc đảm bảo nguồn cung vật tư, linh kiện nhỏ lẻ đến đúng vị trí, đúng hướng và đúng thời điểm là yêu cầu sống còn. Chính vì lẽ đó, thiết kế hệ thống cấp liệu tự động đã trở thành một khâu kỹ thuật then chốt, quyết định trực tiếp đến năng suất và chất lượng của toàn bộ dây chuyền lắp ráp hoặc gia công. Bài viết này sẽ đi sâu vào nguyên lý hoạt động, quy trình thiết kế tối ưu và các thách thức kỹ thuật của Phễu cấp liệu rung (Vibratory Bowl Feeder) – trái tim của nhiều hệ thống tự động hiện đại.

1. Vai trò cốt lõi của Hệ thống Cấp liệu Tự động trong Sản xuất

1.1. Khái niệm và Mục đích của hệ thống cấp liệu

Hệ thống cấp liệu tự động là một tổ hợp các thiết bị cơ khí và điện tử được sử dụng để đưa các chi tiết, linh kiện rời rạc từ khu vực lưu trữ (như phễu chứa) đến khu vực xử lý (như máy lắp ráp, robot, máy kiểm tra) theo một trật tự, hướng và tốc độ được xác định trước. Chức năng chính của hệ thống không chỉ là di chuyển vật liệu mà còn là định hướng và cấp chính xác. Mục đích chiến lược của việc triển khai một hệ thống cấp liệu tự động bao gồm:

• Tăng tốc độ sản xuất: Loại bỏ hoàn toàn sự can thiệp thủ công trong việc sắp xếp và đưa linh kiện, giúp máy móc hoạt động liên tục, đạt năng suất (Throughput Rate) tối đa.
• Giảm thiểu nhân công và chi phí: Tự động hóa công đoạn cấp liệu vốn tốn nhiều thời gian và dễ xảy ra lỗi do con người.
• Đảm bảo độ chính xác lắp ráp: Cung cấp linh kiện đã được định hướng chuẩn xác (Oriented Parts), loại bỏ lỗi lắp ráp sai hướng hoặc sai loại chi tiết.
• Cải thiện an toàn lao động: Giảm thiểu thao tác tiếp xúc với các chi tiết nhỏ, sắc bén hoặc các máy móc hoạt động nhanh.

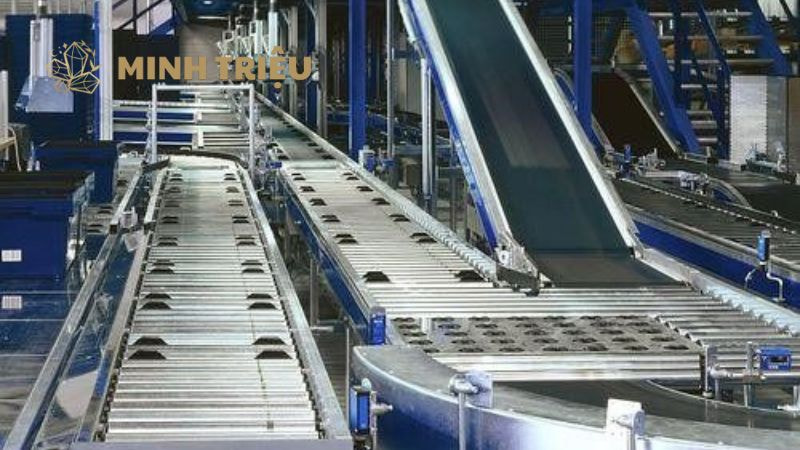

1.2. Vị trí của cấp liệu trong dây chuyền băng tải

Trong một hệ thống sản xuất tích hợp, hệ thống cấp liệu tự động đóng vai trò là cầu nối quan trọng, hoạt động ở cấp độ vi mô, chi tiết hơn so với băng tải thông thường.

• Kết nối đầu vào: Nó lấy vật liệu từ các khu vực chứa lớn (bunkers, storage hoppers) – nơi vật liệu chưa được sắp xếp – và đưa chúng vào luồng xử lý chính.

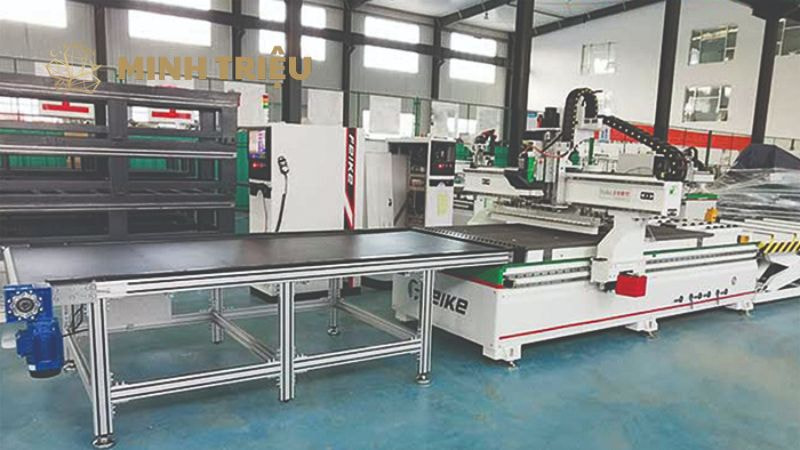

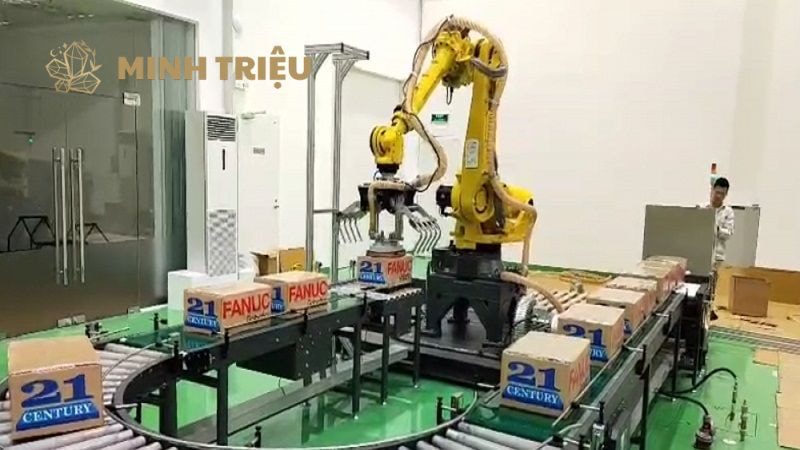

• Giao diện máy móc: Cấp liệu tự động là giao diện trực tiếp giữa luồng vật liệu rời rạc và các thiết bị tự động hóa cao như robot gắp đặt (Pick-and-Place Robots), máy CNC, hoặc máy kiểm tra chất lượng.
• Tích hợp với băng tải: Các chi tiết đã được định hướng sẽ được chuyển sang các băng tải siêu nhỏ hoặc băng tải đệm (Buffer Conveyor) để duy trì nguồn cung ổn định, trước khi được cấp vào điểm lắp ráp cuối cùng. Do đó, kỹ thuật thiết kế hệ thống cấp liệu tự động phải tính đến khả năng đồng bộ tuyệt đối với các hệ thống băng tải chung.

2. Phân loại và Nguyên lý hoạt động của các Cơ cấu Cấp liệu Phổ biến

Việc thiết kế hệ thống cấp liệu tự động bắt đầu bằng việc lựa chọn cơ cấu cấp liệu phù hợp nhất với hình dạng, kích thước và tốc độ yêu cầu của chi tiết.

2.1. Phễu cấp liệu Rung (Vibratory Bowl Feeders – Bowl Feeder) – Giải pháp phổ biến nhất

Phễu cấp liệu rung, hay còn gọi là Bowl Feeder, là loại máy cấp liệu tự động phổ biến và linh hoạt nhất trong ngành công nghiệp lắp ráp.

• Đặc điểm: Cấu tạo gồm một phễu hình nón hoặc hình trụ có rãnh xoắn ốc bên trong, được gắn trên một đế rung điện từ (Vibratory Drive Unit).
• Nguyên lý hoạt động: Phễu rung tạo ra một rung động vi mô, tần số cao. Rung động này không chỉ theo phương thẳng đứng mà còn có một thành phần theo phương xoắn ốc (gắn với góc nghiêng của lò xo truyền động). Lực rung này, kết hợp với lực ma sát tĩnh và động giữa chi tiết và rãnh phễu, tạo ra một chuyển động tịnh tiến đều đặn (step-by-step) lên dốc dọc theo rãnh xoắn ốc.
• Lực định hướng: Khi chi tiết di chuyển, chúng đi qua các “Tooling” (cơ cấu phân loại) được thiết kế đặc biệt, chỉ cho phép chi tiết đã được định hướng chính xác đi tiếp, những chi tiết sai hướng sẽ bị đẩy ngược trở lại lòng phễu.
• Ứng dụng: Bowl Feeder là lựa chọn hàng đầu để cấp các chi tiết nhỏ, có hình học phức tạp như ốc vít, đai ốc, vòng đệm, linh kiện điện tử, vỏ chai nhựa, và các sản phẩm dược phẩm (viên thuốc).

2.2. Máy cấp liệu Tuyến tính (Linear Feeders)

Máy cấp liệu tuyến tính thường được sử dụng bổ sung cho Bowl Feeder, đóng vai trò “đường ray” để duy trì khoảng cách và tốc độ cấp liệu.

Đặc điểm: Có cấu tạo đơn giản, là một máng thẳng được gắn trên bộ truyền động rung động tuyến tính.

Nguyên lý: Khác với Bowl Feeder (rung xoắn ốc), Linear Feeder chỉ tạo ra rung động theo một phương thẳng, đẩy vật liệu đi theo đường ray.

Ứng dụng:

• Đệm (Buffer): Nhận chi tiết đã được định hướng từ Bowl Feeder và duy trì một hàng chi tiết ổn định, liên tục cấp vào khu vực làm việc của robot.
• Đoạn đường dài: Cấp liệu qua khoảng cách xa mà Bowl Feeder không thể thực hiện.

2.3. Máy cấp liệu Băng tải/Xô (Hopper/Belt Feeders)

Các hệ thống này được sử dụng khi cần cấp khối lượng vật liệu lớn hoặc các chi tiết có kích thước lớn, không phù hợp với cơ chế rung.

• Đặc điểm: Bao gồm một phễu chứa lớn (Hopper) và một băng tải hoặc hệ thống xô (Bucket Conveyor) để nâng và chuyển vật liệu.
• Nguyên lý: Sử dụng lực kéo cơ học để di chuyển vật liệu. Thường không có chức năng định hướng (Non-Oriented).
• Ứng dụng: Cấp liệu thô (Bulk Feeding) như nguyên liệu dạng hạt, bột, viên nhựa, hoặc các sản phẩm thô (ví dụ: cấp chai nhựa chưa dán nhãn vào máy dán nhãn).

3. Quy trình Thiết kế Hệ thống Cấp liệu Tự động Tối ưu

Quá trình thiết kế hệ thống cấp liệu tự động là một nghệ thuật kỹ thuật kết hợp giữa phân tích vật liệu, động lực học và thiết kế cơ khí chính xác.

3.1. Phân tích Đặc tính vật liệu (Material Analysis) – Yếu tố then chốt

Đây là bước quan trọng nhất. Nếu không hiểu rõ vật liệu, mọi thiết kế sau đó đều có thể thất bại.

Hình dạng (Shape):

• Đối xứng (Symmetrical): Dễ định hướng (ví dụ: bi tròn).
• Bất đối xứng (Asymmetrical): Khó định hướng, cần các cơ cấu Tooling phức tạp hơn (ví dụ: ốc vít có đầu dẹp hoặc đầu hình côn). Chi tiết càng có hình dạng phức tạp, chi phí và thời gian thiết kế hệ thống cấp liệu tự động càng lớn.
• Kích thước và Trọng lượng (Size & Weight): Quyết định đường kính của phễu rung (Bowl Diameter) và tần số rung cần thiết. Chi tiết càng nặng, cần biên độ rung càng lớn. Chi tiết quá nhỏ có thể yêu cầu cấp liệu bằng khí nén hoặc hút chân không thay vì rung động.

Đặc tính bề mặt (Surface):

• Ma sát: Bề mặt trơn bóng (như chi tiết mạ chrome) có ma sát thấp, dễ di chuyển nhưng khó định hướng. Bề mặt nhám có ma sát cao, cần lực rung lớn hơn.
• Dính/Bám (Oily, Sticky): Các chi tiết dính dầu mỡ hoặc có từ tính mạnh (Magnetism) cần lớp phủ phễu đặc biệt (ví dụ: Teflon) để ngăn chặn việc chúng dính vào nhau hoặc vào thành phễu.

3.2. Tính toán Năng suất (Throughput Rate) và Kích thước Phễu (Bowl Size)

Năng suất là thông số đầu ra quyết định toàn bộ kích thước của hệ thống.

• Năng suất yêu cầu (Parts per Minute – PPM): Đây là số lượng chi tiết cần được cấp chính xác trong một phút. Nếu yêu cầu là 60 PPM, hệ thống phải cấp được 1 chi tiết/giây.
• Yếu tố Năng suất: Năng suất của một Bowl Feeder không chỉ phụ thuộc vào tốc độ rung mà còn phụ thuộc vào tỷ lệ định hướng thành công (Orienting Ratio).
• Công thức Lựa chọn Đường kính Phễu (D): Phễu lớn hơn chứa được nhiều chi tiết hơn và có chiều dài rãnh dài hơn, cho phép nhiều cơ cấu Tooling được lắp đặt, giúp tăng tốc độ cấp liệu. Tuy nhiên, phễu quá lớn sẽ gây lãng phí không gian và tiêu thụ nhiều năng lượng. Đường kính phễu được chọn dựa trên kích thước chi tiết và PPM yêu cầu (thường có các biểu đồ tra cứu chuẩn của nhà sản xuất Bowl Feeder).

3.3. Thiết kế Cơ cấu Phân loại và Định hướng (Tooling/Orienting)

Tooling là bộ phận “thông minh” của Bowl Feeder. Đây là nơi các chi tiết chưa được sắp xếp bị loại bỏ hoặc lật lại.

Vai trò của các Rãnh, Gờ, Bộ lọc: Các cấu trúc này được thiết kế dựa trên hình học của chi tiết:

• Gờ Lật (Flipper/Ramp): Dùng để lật các chi tiết đang nằm sai mặt (ví dụ: chi tiết hình mũ). Chỉ những chi tiết nằm đúng mặt mới có thể đi qua gờ này.
• Khe hở (Slot/Gap): Lọc theo chiều dày hoặc chiều rộng. Ví dụ, chi tiết cần nằm ngang có chiều dài lớn hơn chiều rộng, một khe hở sẽ loại bỏ những chi tiết nằm thẳng đứng.
• Lọc theo Trọng tâm (Center of Gravity Filter): Áp dụng cho các chi tiết có một bên nặng hơn. Các chi tiết sai hướng sẽ bị mất cân bằng và rơi xuống lòng phễu khi đi qua một khoảng trống nhỏ.

Các phương pháp Định hướng cơ học: Việc thiết kế hệ thống cấp liệu tự động bằng phương pháp cơ học đòi hỏi sự chính xác cao.

• Thiết kế hình học: Tạo các đường ray và rãnh trượt sao cho trạng thái năng lượng thấp nhất của chi tiết là trạng thái đã được định hướng.
• Bộ loại bỏ (Escapement/Gate): Cơ cấu cuối cùng, thường sử dụng khí nén hoặc servo, để giữ lại và nhả ra chi tiết một cách chính xác (chỉ 1 chi tiết/lần) theo yêu cầu của máy lắp ráp.

4. Các Yếu tố Kỹ thuật và Thách thức trong Thiết kế Bowl Feeder

Mặc dù Bowl Feeder rất hiệu quả, việc vận hành và thiết kế hệ thống cấp liệu tự động này vẫn đi kèm với nhiều thách thức kỹ thuật cần được giải quyết.

4.1. Tần số và Biên độ Rung (Frequency and Amplitude)

Đây là hai thông số quyết định tốc độ và độ ổn định của quá trình cấp liệu.

• Tần số (Frequency): Thường được cố định ở mức 50Hz hoặc 60Hz tùy theo lưới điện, hoặc có thể điều chỉnh trong các hệ thống hiện đại hơn. Tần số cao giúp chi tiết di chuyển nhanh hơn, nhưng cũng tăng nguy cơ hư hỏng chi tiết mềm và tăng độ ồn.
• Biên độ (Amplitude): Là khoảng cách tối đa mà phễu di chuyển trong một chu kỳ rung. Biên độ lớn giúp chi tiết nặng vượt qua ma sát tốt hơn.
• Tối ưu hóa: Việc tìm ra sự kết hợp tối ưu giữa tần số và biên độ là một quá trình thử nghiệm lặp đi lặp lại. Mục tiêu là đạt được tốc độ cấp liệu yêu cầu mà chi tiết không bị “nhảy” quá mức, làm mất định hướng hoặc gây tiếng ồn quá lớn. Việc điều chỉnh không chính xác có thể dẫn đến hiện tượng chi tiết bị tắc nghẽn (jamming) liên tục.
• Ảnh hưởng đến tuổi thọ: Rung động liên tục ở tần số cao làm giảm tuổi thọ của lò xo lá (leaf springs) – bộ phận truyền động chính của Bowl Feeder – do đó, thiết kế hệ thống cấp liệu tự động cần bao gồm vật liệu lò xo bền và hệ thống giảm chấn hiệu quả.

4.2. Lựa chọn Vật liệu và Lớp phủ (Coating)

Vật liệu cấu tạo phễu ảnh hưởng đến độ bền, ma sát và vệ sinh.

Vật liệu Phễu:

• Thép không gỉ (Stainless Steel – Inox): Độ bền cao, chống ăn mòn tuyệt vời, bắt buộc trong ngành thực phẩm, dược phẩm và y tế.
• Nhôm (Aluminum): Nhẹ, dễ gia công, thường dùng cho phễu cấp liệu linh kiện nhẹ hoặc trong các phòng sạch.

Lớp phủ bề mặt (Coating):

• Polyurethane (PU): Phổ biến nhất. Được phun lên bề mặt phễu để tăng ma sát, giảm tiếng ồn (Noise Reduction) và bảo vệ chi tiết mềm khỏi trầy xước.
• Teflon (PTFE): Dùng để giảm ma sát, chống dính cho các chi tiết dính dầu mỡ hoặc các chi tiết có xu hướng bám chặt vào nhau.
• Ni-Tef (Nickel Teflon): Lớp phủ cứng hơn, dùng cho các chi tiết mài mòn cao.
• Thiết kế cho các chi tiết dễ hỏng: Đối với các chi tiết dễ vỡ (như bóng đèn LED, linh kiện gốm), toàn bộ hệ thống phễu rung cần được lót bằng các vật liệu mềm (ví dụ: nhung hoặc cao su mềm) và tốc độ di chuyển phải được giảm thiểu, một thách thức lớn khi thiết kế hệ thống cấp liệu tự động tốc độ cao.

4.3. Tích hợp và Đồng bộ hóa với Băng tải

Một hệ thống cấp liệu chỉ hoạt động hiệu quả khi nó được đồng bộ hoàn hảo với các thiết bị lắp ráp và băng tải chính.

Thiết kế băng tải đệm (Buffer Conveyor):

Băng tải đệm (thường là Linear Feeder hoặc băng tải nhỏ) được đặt sau Bowl Feeder. Nó duy trì một hàng dài chi tiết đã được định hướng, đảm bảo rằng nếu Bowl Feeder bị tắc nghẽn tạm thời, máy lắp ráp vẫn có chi tiết để làm việc (buffer stock).

Kiểm soát Mức (Level Control): Thiết kế hệ thống cấp liệu tự động bắt buộc phải có cảm biến mức (Level Sensors) ở cuối Bowl Feeder và trên Linear Feeder.

Sử dụng cảm biến và PLC:

• Cảm biến (Sensors): Cảm biến sợi quang (Fiber Optic Sensors) hoặc cảm biến tiệm cận (Proximity Sensors) được dùng để đếm chi tiết và xác định khi nào Linear Feeder đã đầy (Full) hoặc Phễu đã cạn (Low Level).
• PLC (Programmable Logic Controller): PLC sử dụng dữ liệu từ cảm biến để điều khiển logic On/Off của Bowl Feeder. Ví dụ, nếu Linear Feeder đã đầy, PLC sẽ TẮT Bowl Feeder để tránh chi tiết bị ùn ứ và tắc nghẽn. Khi mức chi tiết giảm, Bowl Feeder sẽ tự động BẬT lại. Đây là chìa khóa để đạt được hoạt động “Stop-Go” hiệu quả.

5. Kết luận

Thiết kế hệ thống cấp liệu tự động trong tương lai sẽ tập trung vào Robot cấp liệu linh hoạt (Flexible Feeders). Các hệ thống này sử dụng bề mặt rung động đơn giản (không cần Tooling cố định), kết hợp với Vision System (Hệ thống thị giác máy) và Robot. Robot sẽ chụp ảnh, xác định vị trí và hướng của chi tiết (dù chi tiết nằm ngẫu nhiên), sau đó gắp chi tiết và đặt vào máy lắp ráp. Công nghệ này loại bỏ nhu cầu Tooling cơ học phức tạp, cho phép hệ thống xử lý hàng chục loại chi tiết khác nhau chỉ bằng việc thay đổi phần mềm, mang lại sự linh hoạt chưa từng có.
