Quy Trình Lắp Đặt Hệ Thống Băng Tải Chuyên Nghiệp, Hiệu Quả Tối Ưu

Hệ thống băng tải là xương sống của sản xuất hiện đại, đảm nhận vai trò then chốt trong việc vận chuyển và xử lý vật liệu xuyên suốt các dây chuyền lắp ráp và kho bãi. Tính ổn định và hiệu suất của bất kỳ dây chuyền nào phụ thuộc trực tiếp vào chất lượng của hệ thống băng tải. Tuy nhiên, hiệu suất vận hành 100% chỉ đạt được khi quy trình lắp đặt hệ thống băng tải được thực hiện chính xác tuyệt đối theo tiêu chuẩn kỹ thuật quốc tế và kinh nghiệm thực tiễn. Việc lắp đặt sai sót gây ra những hậu quả nghiêm trọng, bao gồm rung lắc cơ khí, tiếng ồn vượt mức, hỏng hóc các bộ phận truyền động sớm, giảm tuổi thọ dây chuyền, và đặc biệt là gia tăng rủi ro an toàn lao động không đáng có.

1. Giai đoạn 1: Chuẩn bị và Khảo sát Dự án

1.1. Khảo sát mặt bằng và đánh giá môi trường

Khảo sát mặt bằng xác định chính xác không gian lắp đặt cần thiết, bao gồm chiều dài, chiều rộng, và đặc biệt là độ cao cần thiết để đảm bảo sự liền mạch với các thiết bị khác trong dây chuyền. Kỹ sư dự án tiến hành đánh giá môi trường làm việc kỹ lưỡng, ghi nhận các yếu tố như nhiệt độ hoạt động liên tục, độ ẩm, khả năng tiếp xúc với hóa chất, hoặc mức độ bụi bẩn và vật liệu mài mòn, nhằm mục đích lựa chọn vật liệu băng tải, lớp phủ khung, và loại động cơ có cấp bảo vệ (IP rating) phù hợp. Quan trọng nhất, việc kiểm tra khả năng chịu tải và độ bằng phẳng của nền móng là bắt buộc; nền móng phải đáp ứng được tổng tải trọng tĩnh và động của hệ thống, đồng thời độ lệch cao độ không được vượt quá dung sai kỹ thuật cho phép để tránh vấn đề căn chỉnh sau này.

1.2. Thiết kế chi tiết và danh sách vật tư

Quá trình thiết kế chi tiết bao gồm việc lập bản vẽ kỹ thuật đầy đủ (Layout, 2D/3D), mô tả rõ ràng vị trí từng bộ phận, các điểm giao nhau, và các khu vực bảo trì. Bản vẽ này đóng vai trò là tài liệu tham khảo chính thức cho toàn bộ quy trình lắp đặt hệ thống băng tải. Tiếp theo, kỹ sư lập danh sách đầy đủ và chính xác các vật tư (BOM – Bill of Materials), bao gồm Khung đỡ, động cơ, dây băng, con lăn đỡ/hồi, hệ thống biến tần, và tủ điện điều khiển. Việc kiểm tra chất lượng và đối chiếu số lượng vật tư phải được thực hiện tỉ mỉ ngay tại công trường, đảm bảo tất cả các bộ phận đều đạt tiêu chuẩn nhà sản xuất và không bị thiếu hụt hoặc hư hỏng trong quá trình vận chuyển.

1.3. Chuẩn bị an toàn và nhân lực

Công tác an toàn luôn phải được ưu tiên hàng đầu trong thi công hệ thống băng tải. Nhà thầu thực hiện lắp đặt các biển báo an toàn rõ ràng, thiết lập rào chắn và khu vực cách ly xung quanh khu vực thi công để ngăn chặn người không có nhiệm vụ đi vào. Việc phân công nhiệm vụ chi tiết cho từng nhóm thợ (cơ khí, điện, tự động hóa) giúp tối ưu hóa tiến độ và trách nhiệm công việc. Cuối cùng, việc kiểm tra nghiêm ngặt trang bị bảo hộ lao động (PPE) như mũ bảo hộ, găng tay, giày bảo hộ và dây an toàn là bắt buộc đối với tất cả nhân viên tham gia, tuân thủ các quy tắc về an toàn lao động.

2. Giai đoạn 2: Lắp ráp khung sườn và Cơ cấu truyền động

2.1. Định vị và lắp đặt chân đỡ/khung băng

Định vị ban đầu yêu cầu xác định các điểm neo và vị trí khoan/đặt bu lông căn cứ theo bản vẽ thiết kế đã được phê duyệt. Kỹ thuật viên thực hiện lắp đặt chân đỡ và khung sườn chính, sử dụng các thiết bị đo lường chuyên dụng như máy thủy bình laser để đảm bảo độ thẳng, độ nghiêng (nếu hệ thống là băng tải nghiêng) và độ cân bằng tuyệt đối của toàn bộ khung. Điều chỉnh độ cao của từng chân đỡ là cần thiết để đạt được độ đồng phẳng của các mặt đỡ con lăn; độ lệch phải nằm trong dung sai milimet nhằm mục đích tránh hiện tượng biến dạng hoặc rung động cục bộ khi vận hành.

2.2. Lắp đặt hệ thống truyền động

Việc gắn động cơ (motor) và hộp giảm tốc (gearbox) phải được thực hiện tại vị trí đã định với độ chính xác cao, đảm bảo trục truyền động hoàn toàn đồng tâm và không bị lệch góc. Kỹ sư lắp đặt các trục chính, tang chủ động (drive pulley) và tang bị động (tail pulley), sau đó kiểm tra các khớp nối và vòng bi. Việc siết chặt các bu lông và chốt định vị cần tuân thủ mô-men xoắn tiêu chuẩn, đảm bảo không có khe hở cơ khí nào gây ra dao động trong quá trình truyền lực.

2.3. Lắp đặt con lăn và bộ phận giữ dây băng

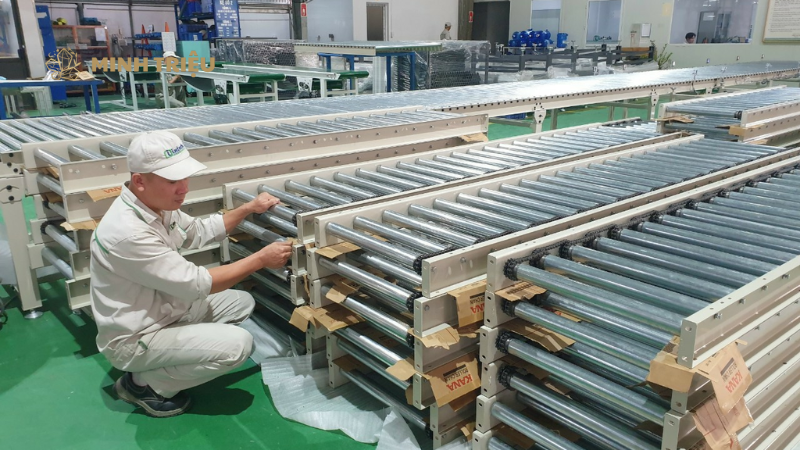

Lắp đặt các con lăn đỡ, con lăn hồi, và con lăn chuyển hướng là bước cần thiết để tạo ra bề mặt đỡ cho dây băng tải. Kỹ thuật viên phải đảm bảo tất cả các con lăn được lắp thẳng hàng theo phương ngang và phương dọc, tránh hiện tượng lệch trục gây mòn không đều trên dây băng. Đối với các hệ thống lắp đặt băng tải công nghiệp tải nặng hoặc tốc độ cao, việc kiểm tra độ quay tự do của mỗi con lăn là bắt buộc, nhằm mục đích giảm thiểu ma sát và tải trọng cơ khí lên động cơ.

3. Giai đoạn 3: Lắp đặt Dây băng tải và Phụ kiện

3.1. Kéo và nối dây băng tải

Kéo dây băng tải đòi hỏi sự cẩn thận tối đa, tránh để dây băng bị gấp khúc, rách hoặc biến dạng bề mặt khi di chuyển lên khung. Quy trình nối dây băng là một trong những công đoạn phức tạp nhất trong hướng dẫn lắp đặt băng chuyền.

Phương pháp nối dây băng	Ưu điểm	Nhược điểm	Ứng dụng tiêu biểu
Lưu hóa Nóng (Hot Vulcanization)	Độ bền cao nhất, mối nối gần như nguyên khối, độ kín tuyệt đối.	Chi phí cao, thời gian thi công dài, yêu cầu thiết bị chuyên dụng.	Băng tải tải nặng, tốc độ cao, vận chuyển vật liệu nóng/mài mòn.
Lưu hóa Lạnh (Cold Vulcanization)	Nhanh chóng hơn, không cần thiết bị gia nhiệt lớn.	Độ bền thấp hơn lưu hóa nóng, dễ bị ảnh hưởng bởi độ ẩm/hóa chất.	Băng tải tốc độ trung bình, tải nhẹ, môi trường ít khắc nghiệt.
Nối cơ khí (Mechanical Splicing)	Thi công cực nhanh, dễ thay thế/sửa chữa.	Độ bền thấp nhất, gây tiếng ồn, dễ bám dính vật liệu.	Trường hợp khẩn cấp, băng tải tạm thời, vật liệu không sắc nhọn.

Kỹ thuật viên phải lựa chọn phương pháp nối phù hợp, sau đó thực hiện nối theo đúng tiêu chuẩn nhà sản xuất, và cuối cùng lưu ý thiết lập lực căng sơ bộ (Take-up tension) của dây băng để chuẩn bị cho bước căn chỉnh tinh sau này.

3.2. Lắp đặt hệ thống căn chỉnh và làm sạch

Lắp đặt bộ phận tự căn chỉnh dây băng là cần thiết đối với các hệ thống băng tải dài để đảm bảo dây băng luôn chạy đúng trung tâm, tránh hiện tượng lệch belt trong quá trình vận hành có tải. Song song đó, kỹ sư lắp đặt bộ gạt (scraper) và cọ làm sạch dây băng tại các vị trí phù hợp (thường là gần tang chủ động). Hiệu quả làm sạch là đặc biệt quan trọng với băng tải vận chuyển vật liệu rời như than đá, quặng, hoặc cát, nhằm mục đích ngăn chặn vật liệu dính bám gây mòn con lăn và biến đổi độ dày dây băng.

3.3. Gắn các phụ kiện an toàn và điều hướng

Việc gắn các phụ kiện an toàn giúp bảo vệ người lao động và hệ thống khỏi hư hại. Kỹ thuật viên thực hiện lắp đặt lan can bảo vệ, lưới chắn tại các khu vực nguy hiểm (ví dụ: khu vực đối trọng hoặc tang quay). Đồng thời, kỹ sư tiến hành gắn các máng dẫn hướng và tấm chắn bên (side guards) để đảm bảo sản phẩm hoặc vật liệu không bị rơi vãi ra ngoài trong quá trình vận chuyển, duy trì sự sạch sẽ và an toàn cho khu vực sản xuất.

4. Giai đoạn 4: Đấu nối điện và Lập trình điều khiển

4.1. Lắp đặt và đấu nối tủ điện

Lắp đặt tủ điện cần được bố trí tại vị trí dễ thao tác, có khoảng cách an toàn với khu vực vận hành và được bảo vệ khỏi các yếu tố môi trường. Thợ điện thực hiện đi dây nguồn từ tủ điện đến động cơ chính và các thiết bị ngoại vi như cảm biến (sensor), công tắc dừng khẩn cấp, đảm bảo tuân thủ nghiêm ngặt tiêu chuẩn điện công nghiệp (ví dụ: IEC hoặc NEMA). Việc kiểm tra chống chạm chập và thiết lập hệ thống tiếp địa (grounding) là bắt buộc cho toàn bộ hệ thống điện, nhằm mục đích bảo vệ thiết bị khỏi quá áp và đảm bảo an toàn cho người sử dụng.

4.2. Cài đặt Biến tần và PLC

Cài đặt Biến tần (VFD – Variable Frequency Drive) cho phép kỹ sư điều khiển tốc độ băng tải một cách linh hoạt và thực hiện khởi động/dừng mềm (soft start/stop), giúp bảo vệ động cơ và cơ cấu truyền động khỏi xung lực cơ học đột ngột. Song song, kỹ sư tự động hóa tiến hành lập trình PLC (Programmable Logic Controller) để xử lý các chức năng điều khiển tự động, bao gồm logic dừng/chạy, interlocks (khóa liên động) giữa băng tải và các máy móc khác, và xử lý tín hiệu từ các cảm biến. Mã lập trình phải được kiểm tra và mô phỏng cẩn thận trước khi nạp vào bộ điều khiển.

4.3. Kiểm tra tính năng an toàn

Việc kiểm tra nút dừng khẩn cấp (E-Stop) là một công đoạn then chốt trong quy trình lắp đặt hệ thống băng tải. Kỹ thuật viên phải xác nhận rằng khi nhấn E-Stop, toàn bộ nguồn điện truyền động phải được cắt ngay lập tức (chứ không chỉ là lệnh dừng mềm), và phải có một cơ chế an toàn ngăn chặn việc khởi động lại hệ thống ngoài ý muốn. Các công tắc an toàn khác như cảm biến lệch băng (belt sway sensor) và cảm biến quá tải cần được mô phỏng để đảm bảo chúng gửi tín hiệu cảnh báo hoặc dừng máy chính xác khi phát hiện lỗi.

5. Giai đoạn 5: Vận hành Thử nghiệm và Bàn giao

5.1. Chạy thử không tải (No-load Test)

Chạy thử không tải được tiến hành bằng cách cho hệ thống chạy ở tốc độ thấp, sau đó tăng dần đến tốc độ định mức mà không có vật liệu. Đội ngũ kỹ thuật viên tập trung quan sát độ ổn định của dây băng, đo lường tiếng ồn phát sinh (đơn vị dB) và nhiệt độ của động cơ và hộp giảm tốc. Việc tiến hành căn chỉnh tinh các con lăn và tang quay là bắt buộc nếu phát hiện lỗi lệch băng hoặc rung động bất thường, nhằm mục đích loại bỏ mọi sai sót cơ khí trước khi đưa tải vào.

5.2. Chạy thử có tải (Load Test)

Chạy thử có tải bao gồm việc đưa vật liệu thực tế lên băng tải với tải trọng tối đa đã được thiết kế. Kỹ sư đánh giá khả năng chịu tải của hệ thống, kiểm tra tốc độ vận hành có bị giảm sút hay không, và theo dõi hiệu suất của các cảm biến trong việc nhận dạng và đếm sản phẩm. Việc đảm bảo sản phẩm được vận chuyển trơn tru, ổn định, và không bị rơi vãi hay kẹt tại các điểm chuyển hướng là tiêu chí quan trọng để chuyển sang bước nghiệm thu cuối cùng.

Tiêu chuẩn	Mô tả kỹ thuật	Dung sai chấp nhận	Phương pháp kiểm tra
Độ ổn định dây băng	Dây băng không được lệch quá $\pm 10mm$ so với trung tâm.	$\pm 5mm$	Quan sát mắt thường và sử dụng thước đo.
Nhiệt độ động cơ	Nhiệt độ vỏ động cơ/hộp giảm tốc.	Tăng tối đa $40^\circ C$ so với nhiệt độ môi trường.	Sử dụng súng đo nhiệt hồng ngoại.
Độ ồn (Tiếng ồn)	Mức độ tiếng ồn đo tại vị trí cách 1m.	Tối đa $80 dB$ (tùy thuộc tiêu chuẩn khu vực).	Sử dụng máy đo cường độ âm thanh (Sound Meter).
Tiêu chuẩn nghiệm thu băng tải về Công suất	Khả năng vận chuyển vật liệu đạt $100\%$ công suất thiết kế.	$\pm 5\%$	Đo khối lượng/số lượng sản phẩm trong một khoảng thời gian xác định.
Thời gian dừng khẩn cấp	Thời gian từ khi nhấn E-Stop đến khi hệ thống dừng hoàn toàn.	Tối đa $1.5$ giây	Bấm giờ thực tế.

5.3. Nghiệm thu và Hướng dẫn vận hành

Nghiệm thu cuối cùng đòi hỏi đội ngũ thi công lập biên bản nghiệm thu hệ thống chính thức, xác nhận hệ thống đáp ứng tất cả tiêu chuẩn nghiệm thu băng tải và các thông số kỹ thuật đã cam kết. Song song đó, việc đào tạo chi tiết cho đội ngũ vận hành và bảo trì của khách hàng là tối quan trọng. Nội dung đào tạo cần bao gồm hướng dẫn lắp đặt băng chuyền ngược, quy trình vận hành an toàn, cách thức xử lý sự cố cơ bản (ví dụ: căng chỉnh dây băng, thay thế con lăn), và lịch trình bảo trì phòng ngừa định kỳ.

6. Kết luận: Đảm bảo hiệu suất bền vững

Việc tuân thủ nghiêm ngặt quy trình lắp đặt hệ thống băng tải là chìa khóa duy nhất để khai thác tối đa hiệu suất, độ an toàn, và kéo dài tuổi thọ của hệ thống. Chất lượng của quá trình thi công hệ thống băng tải ảnh hưởng trực tiếp đến chi phí vận hành và bảo trì dài hạn. Do đó, việc đầu tư vào một đội ngũ kỹ thuật chuyên nghiệp ngay từ đầu sẽ mang lại lợi ích kinh tế rõ rệt trong tương lai.
