Phân Loại Băng Tải Theo Cơ Cấu Truyền Động: Tối Ưu Hóa Tốc Độ và Hiệu Suất Trong Hệ Thống Tự Động

Trong bối cảnh sản xuất hiện đại, trái tim của mọi hệ thống băng tải tự động chính là cơ cấu truyền động. Việc hiểu rõ nguyên tắc phân loại băng tải theo cơ cấu truyền động là chìa khóa để đạt được sự đồng bộ hóa chính xác, kiểm soát tốc độ linh hoạt, và đảm bảo hiệu suất năng lượng tối đa cho toàn bộ dây chuyền sản xuất của doanh nghiệp. Bài viết này sẽ phân tích chi tiết các loại truyền động phổ biến và ảnh hưởng của chúng đến hiệu suất vận hành.

1.Tầm Quan Trọng Của Trái Tim Cơ Khí

1.1. Cơ cấu truyền động: “Linh hồn” điều khiển tốc độ và lực tải

Trong băng tải công nghiệp, cơ cấu truyền động không chỉ là nguồn cung cấp năng lượng mà còn là bộ não điều khiển chuyển động. Nó bao gồm sự kết hợp giữa động cơ (Motor), bộ giảm tốc (Gearbox), và phương tiện truyền lực.

Sự lựa chọn cơ cấu truyền động sẽ quyết định các yếu tố cốt lõi: khả năng chịu tải nặng, tốc độ vận hành có thể điều chỉnh linh hoạt hay không, và độ chính xác khi dừng/chạy. Trong hệ thống băng tải tự động, sự chính xác của cơ cấu truyền động là yếu tố then chốt để đảm bảo các chu trình lắp ráp hoặc phân loại diễn ra đồng bộ, không gây xung đột vật liệu.

1.2. Tại sao phân loại truyền động lại quyết định hiệu quả đầu tư?

Việc nắm vững phân loại băng tải theo cơ cấu truyền động là bước đi chiến lược, trực tiếp ảnh hưởng đến chi phí vòng đời (Life Cycle Cost) của băng tải. Lựa chọn sai cơ cấu truyền động sẽ kéo theo hàng loạt vấn đề kỹ thuật và chi phí phát sinh:

• Hiệu suất năng lượng: Cơ cấu truyền động gián tiếp có thể làm thất thoát năng lượng đáng kể qua ma sát cơ học (xích, đai), trong khi truyền động trực tiếp tối ưu hóa hiệu suất này.
• Chi phí bảo trì: Truyền động bằng xích/đai đòi hỏi bảo trì thường xuyên hơn (bôi trơn, căn chỉnh, thay thế phụ kiện hao mòn), ngược lại Động cơ trong (Drum Motor) yêu cầu bảo trì rất ít.
• Tuân thủ tiêu chuẩn: Trong ngành thực phẩm và dược phẩm, chỉ những cơ cấu truyền động kín, như Động cơ trong (Drum Motor), mới đáp ứng được các tiêu chuẩn vệ sinh nghiêm ngặt (IP rating cao, chống rò rỉ).

2. Phân Loại Theo Cơ Cấu Truyền Động Trực Tiếp (Direct Drives)

Cơ cấu truyền động trực tiếp (Direct Drive) là nơi động cơ được tích hợp hoặc gắn trực tiếp vào trục truyền động của băng tải, giảm thiểu các bộ phận trung gian như đai và xích, từ đó tăng hiệu suất truyền lực.

2.1. Động cơ trong (Drum Motor/Internal Drive)

Động cơ trong (Drum Motor) là giải pháp tiên tiến nhất, nổi bật trong xu hướng hệ thống băng tải tự động hiện đại, đặc biệt là trong các ngành công nghiệp đòi hỏi vệ sinh nghiêm ngặt.

Đặc điểm: Toàn bộ động cơ, hộp số (Planetary Gearbox), và ổ đỡ được tích hợp kín đáo và cô lập hoàn toàn bên trong con lăn (tang trống) chủ động của băng tải. Lực truyền động được cung cấp trực tiếp qua trục.

Ưu điểm:

• Vệ sinh tuyệt đối: Thiết kế kín hoàn toàn (thường đạt chuẩn IP66 hoặc IP69), chống bụi bẩn, chống nước áp lực cao, loại bỏ hoàn toàn nguy cơ nhiễm khuẩn từ động cơ gắn ngoài, là lựa chọn số một cho ngành thực phẩm, dược phẩm.
• Tiết kiệm không gian: Không cần không gian lắp đặt motor và hộp giảm tốc bên ngoài, giúp tối ưu hóa diện tích nhà máy và thiết kế băng tải công nghiệp nhỏ gọn hơn.
• Hiệu suất cao: Ít ma sát cơ học hơn so với truyền động gián tiếp (không có xích, đai), giúp giảm thiểu tổn thất năng lượng.

Nhược điểm:

• Khó bảo trì: Khi có sự cố, việc thay thế hoặc sửa chữa cần phải tháo dỡ toàn bộ con lăn, phức tạp và tốn thời gian hơn.
• Yêu cầu làm mát: Do động cơ nằm trong môi trường kín, cần có dầu bôi trơn chuyên dụng (thường là dầu cấp thực phẩm cho Drum Motor) để tản nhiệt hiệu quả.

2.2. Động cơ trục rỗng (Shaft-mounted Gearbox):

Động cơ trục rỗng là một hình thức truyền động trực tiếp khác, thường được sử dụng cho băng tải công nghiệp tải nặng và yêu cầu mô-men xoắn cao.

Đặc điểm: Motor giảm tốc (Gear Motor) được lắp trực tiếp vào trục chủ động của băng tải thông qua một khớp nối hoặc một trục rỗng, loại bỏ nhu cầu về dây đai hay xích.

Ưu điểm:

• Hiệu suất truyền lực: Lực được truyền trực tiếp từ hộp số, đảm bảo mô-men xoắn cao và ít tổn thất.
• Bảo trì dễ dàng: Dễ dàng tháo rời động cơ khỏi trục để bảo trì hoặc thay thế mà không ảnh hưởng đến cấu trúc băng tải.
• Độ chính xác: Loại bỏ độ trượt (slip) hoặc độ dão (stretch) có thể xảy ra ở truyền động bằng đai.

Ứng dụng: Thường dùng cho các loại băng tải tải nặng như băng tải xích, băng tải dạng tấm, hoặc băng tải đai lớn trong khai khoáng.

3. Phân Loại Theo Cơ Cấu Truyền Động Gián Tiếp (Indirect Drives)

Cơ cấu truyền động gián tiếp là hình thức truyền động truyền thống, sử dụng một bộ phận trung gian để kết nối động cơ gắn ngoài với trục chủ động của băng tải công nghiệp.

3.1. Truyền động bằng Xích (Chain Drive)

Truyền động bằng xích là cơ chế mạnh mẽ và bền bỉ, được ưa chuộng trong các môi trường khắc nghiệt và tải trọng lớn.

Đặc điểm: Sử dụng một motor giảm tốc gắn ngoài, kết nối với trục băng tải bằng một chuỗi xích (roller chain) và hai nhông (sprockets).

Ưu điểm:

• Chịu tải và lực kéo lớn: Xích có khả năng chịu mô-men xoắn cực lớn mà không bị trượt, rất đáng tin cậy cho băng tải công nghiệp nặng.
• Độ bền cao: Khi được bôi trơn và bảo trì đúng cách, hệ thống truyền động xích có tuổi thọ cao và ít bị ảnh hưởng bởi nhiệt độ hoặc bụi bẩn (nếu là xích kín).
• Dễ dàng thay thế: Xích và nhông là các bộ phận tiêu chuẩn hóa, dễ dàng tìm kiếm và thay thế khi cần.

Nhược điểm:

• Độ ồn cao: Hoạt động tạo ra tiếng ồn đáng kể, không thích hợp cho môi trường yêu cầu yên tĩnh.
• Yêu cầu bôi trơn: Cần được bôi trơn định kỳ để giảm ma sát, hao mòn và nhiệt, điều này gây bất tiện và không phù hợp với các ứng dụng sạch.
• Không phù hợp môi trường sạch: Dầu mỡ bôi trơn và bụi kim loại từ xích có thể gây ô nhiễm.

3.2. Truyền động bằng Đai (Belt Drive)

Truyền động bằng đai là cơ cấu linh hoạt, được sử dụng rộng rãi nhờ khả năng hoạt động êm ái.

Đặc điểm: Sử dụng dây đai (như V-belt hoặc Timing belt) để truyền lực quay từ Puli của motor giảm tốc sang Puli trục băng tải.

Ưu điểm:

• Hoạt động êm ái: Là lựa chọn tốt nhất cho các môi trường yêu cầu giảm thiểu tiếng ồn.
• Giảm chấn động: Dây đai hấp thụ chấn động và rung lắc tốt hơn xích, bảo vệ motor khỏi các tải trọng sốc.
• Ít bảo trì: Không cần bôi trơn và ít yêu cầu căn chỉnh hơn hệ thống xích.

Nhược điểm:

• Dễ bị trượt (Slip): Đai có thể bị trượt nếu băng tải quá tải, đặc biệt là đai V. Điều này làm giảm độ chính xác của tốc độ và gây hao mòn đai. Đai đồng bộ (Timing belt) khắc phục được vấn đề này nhưng có chi phí cao hơn.
• Độ bền thấp: Độ bền cơ học và khả năng chịu tải của đai không cao bằng xích.

3.3. Truyền động bằng Thủy lực/Khí nén (Hydraulic/Pneumatic Drive):

Cơ cấu này thuộc nhóm chuyên dụng, được sử dụng trong các điều kiện làm việc đặc biệt mà động cơ điện không thể đáp ứng.

Đặc điểm: Thay vì sử dụng lực điện để quay motor, chúng sử dụng dầu thủy lực (Hydraulic) hoặc khí nén (Pneumatic) để truyền lực.

Ưu điểm:

• An toàn cháy nổ: Hoạt động không sinh ra tia lửa điện, cực kỳ an toàn trong các môi trường chứa khí dễ cháy nổ (hầm mỏ, nhà máy hóa chất, lọc dầu).
• Lực quay lớn ở tốc độ thấp: Cung cấp mô-men xoắn khổng lồ ngay cả khi hoạt động rất chậm.
• Linh hoạt: Có thể dừng và giữ tải trọng nặng một cách an toàn hơn động cơ điện thông thường.

Ứng dụng: Các băng tải công nghiệp cỡ lớn trong ngành khai thác mỏ, hoặc các hệ thống cần lực ép/lực giữ lớn.

4. Ảnh Hưởng Của Cơ Cấu Truyền Động Đến Hệ Thống Tự Động Hóa

Phân loại băng tải theo cơ cấu truyền động không chỉ là vấn đề cơ học, mà còn là yếu tố then chốt trong việc thiết kế và kiểm soát hệ thống băng tải tự động thông minh.

4.1. Điều khiển Tốc độ Chính xác: Vai trò của Biến tần (VFD)

Trong một hệ thống băng tải tự động hiện đại, việc điều chỉnh tốc độ băng tải là bắt buộc để đáp ứng các yêu cầu sản xuất khác nhau (chạy chậm khi bảo trì, chạy nhanh khi cần tăng năng suất). Điều này được thực hiện chủ yếu thông qua biến tần (VFD).

• Biến tần (VFD): Là thiết bị điện tử giúp thay đổi tần số điện áp cung cấp cho motor, từ đó điều chỉnh tốc độ quay của motor. VFD cho phép motor hoạt động ở nhiều tốc độ khác nhau, tối ưu hóa năng lượng tiêu thụ.
• Truyền động Trực Tiếp và VFD: Các cơ cấu truyền động trực tiếp (như Motor trong (Drum Motor)) có hiệu suất truyền động cao và ít ma sát cơ học, giúp biến tần (VFD) điều khiển tốc độ dễ dàng và chính xác hơn.
• Sử dụng Encoder: Để đảm bảo tốc độ đầu ra là tuyệt đối chính xác (đặc biệt quan trọng cho các dây chuyền sản xuất lắp ráp), các motor gắn Encoder (bộ mã hóa) để cung cấp phản hồi về tốc độ quay thực tế cho PLC. PLC sẽ sử dụng dữ liệu này để điều chỉnh VFD, tạo thành một hệ thống điều khiển vòng kín (Closed-loop Control), đảm bảo băng tải công nghiệp luôn chạy ở tốc độ mong muốn, bất chấp tải trọng thay đổi.

4.2. Khả năng Đồng Bộ hóa (Indexing & Synchronization):

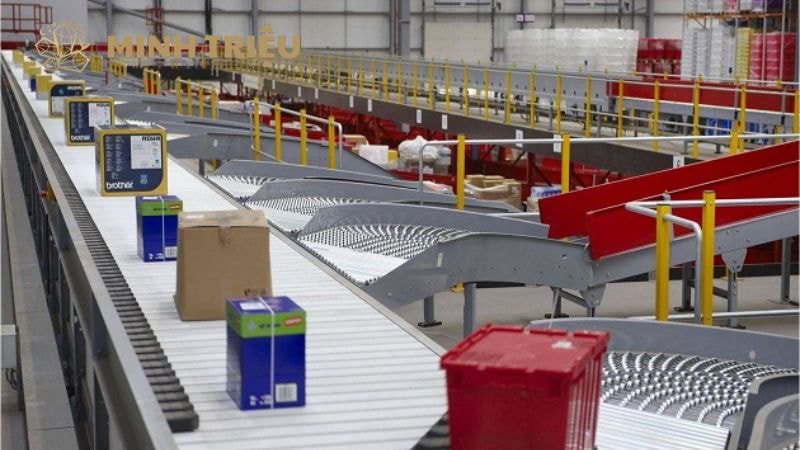

Đồng bộ hóa là khả năng làm cho nhiều đoạn băng tải hoặc nhiều hệ thống băng tải tự động hoạt động với tốc độ và vị trí tương đối hoàn hảo. Đây là yêu cầu bắt buộc trong các quy trình phân loại tốc độ cao và lắp ráp robot.

• Thách thức của Truyền động Gián Tiếp: Trong truyền động bằng xích/đai, luôn có một độ trượt hoặc độ dão nhất định theo thời gian. Điều này khiến cho việc duy trì sự đồng bộ giữa hai băng tải trở nên khó khăn và cần phải căn chỉnh thường xuyên.

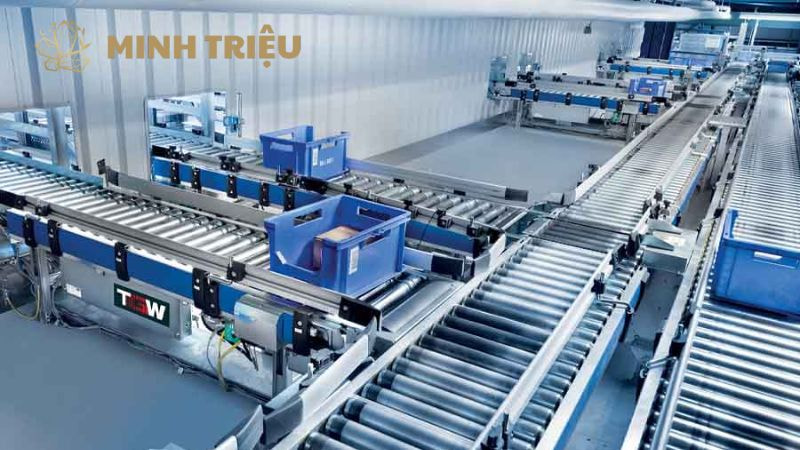

• Ưu thế của Truyền động Trực Tiếp: Các hệ thống sử dụng con lăn dẫn động (như con lăn ZPA trong băng tải kiện) thường là hình thức truyền động trực tiếp, cho phép kiểm soát độc lập từng khu vực (zone). Motor DC 24V hoặc Motor trong (Drum Motor) được điều khiển bằng cảm biến và PLC, có thể dừng, chạy hoặc thay đổi tốc độ của từng khu vực riêng lẻ mà không làm ảnh hưởng đến các khu vực khác. Điều này làm cho việc đồng bộ hóa và tích lũy hàng hóa (accumulation) trở nên dễ dàng và chính xác hơn rất nhiều.

4.3. Tiêu chuẩn Vệ sinh và An toàn (Motor In/Out):

Vị trí và cơ cấu truyền động ảnh hưởng trực tiếp đến tiêu chuẩn vệ sinh và an toàn trong vận hành băng tải công nghiệp.

• Ưu tiên Vệ sinh: Như đã đề cập, Motor trong (Drum Motor) là lựa chọn hàng đầu cho môi trường sạch (thực phẩm, dược phẩm) vì thiết kế kín hoàn toàn loại bỏ nơi rò rỉ dầu mỡ và giảm thiểu các bộ phận cơ học tiếp xúc bên ngoài.
• An toàn Lao động cho Motor Gắn Ngoài: Các cơ cấu truyền động gián tiếp (xích, đai) cần phải tuân thủ nghiêm ngặt quy tắc an toàn. Các bộ phận truyền động này phải luôn được bao bọc (guarding hoặc caging) bằng các tấm chắn bảo vệ. Mục đích là để ngăn người vận hành vô tình tiếp xúc với các bộ phận chuyển động (xích, nhông quay), giảm thiểu nguy cơ tai nạn lao động trong dây chuyền sản xuất.
• Tiêu chuẩn IP Rating: Lựa chọn motor ngoài cần căn cứ vào tiêu chuẩn IP (Ingress Protection) phù hợp với môi trường. Ví dụ, môi trường nhiều bụi cần IP54/IP55, còn môi trường rửa bằng vòi phun nước áp lực cao cần IP66.

5. Kết Luận

Tóm lại, việc nắm vững nguyên tắc phân loại băng tải theo cơ cấu truyền động là yếu tố cốt lõi sau khi xác định loại vật liệu vận chuyển. Từ hiệu suất tuyệt đối của truyền động trực tiếp, đến sự bền bỉ của truyền động bằng xích hay sự êm ái của truyền động bằng đai, mỗi cơ cấu đều có ưu nhược điểm riêng. Lựa chọn cơ cấu truyền động phù hợp giúp doanh nghiệp đạt được sự cân bằng tối ưu giữa hiệu suất, chi phí bảo trì, và mức độ tự động hóa cần thiết, từ đó tối đa hóa hiệu suất đầu tư vào hệ thống băng tải tự động của mình.
