Nguyên lý truyền động của băng tải: Cấu tạo và Cơ chế hoạt động trong Sản xuất Công nghiệp

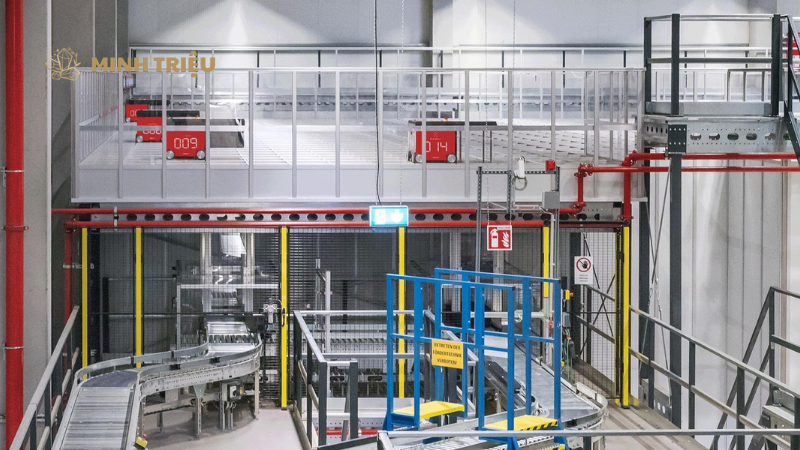

Hệ thống băng tải tự động đóng vai trò xương sống, đảm bảo sự liên tục và hiệu quả cao trong mọi dây chuyền sản xuất công nghiệp hiện đại. Nguyên lý truyền động của băng tải cấu thành yếu tố cốt lõi, quyết định khả năng vận chuyển vật liệu một cách ổn định, an toàn và đúng tốc độ thiết kế. Các nhà máy sản xuất thép, chế biến thực phẩm hay lắp ráp ô tô đều phụ thuộc vào sự chính xác của cơ cấu truyền lực để tối đa hóa năng suất và giảm thiểu các chi phí vận hành không cần thiết. Thật vậy, sự thấu hiểu về động lực học truyền động giúp các kỹ sư lựa chọn, thiết kế, và bảo trì thiết bị, đảm bảo hệ thống băng tải tự động duy trì hiệu suất vận hành tối ưu trong môi trường khắc nghiệt.
1. Cấu tạo cơ bản của Hệ thống truyền động băng tải
1.1. Mô tơ (Motor)
Mô tơ (Motor) cung cấp nguồn năng lượng chính, quyết định công suất và tốc độ hoạt động của toàn bộ hệ thống băng tải. Lựa chọn mô tơ đòi hỏi sự cân nhắc kỹ lưỡng về loại dòng điện (AC hoặc DC) và khả năng chịu tải của hệ thống. Thông thường, mô tơ điện xoay chiều AC (Alternating Current) được ưu tiên sử dụng trong các ứng dụng công nghiệp do tính bền bỉ và dễ bảo trì; mô tơ AC ba pha đảm bảo truyền tải lực mạnh mẽ và ổn định. Ngược lại, mô tơ DC thường được sử dụng trong các hệ thống yêu cầu kiểm soát tốc độ chính xác hoặc trong các ứng dụng di động. Công suất mô tơ xác định khả năng của băng tải trong việc khắc phục lực cản và vận chuyển khối lượng vật liệu lớn.
1.2. Bộ giảm tốc (Gearbox)
Bộ giảm tốc (Gearbox) đóng vai trò quan trọng, điều chỉnh tốc độ đầu ra từ mô tơ và tăng mô-men xoắn cần thiết cho việc vận hành. Mô tơ điện thường hoạt động ở tốc độ vòng quay cao, không phù hợp để truyền động trực tiếp dây băng tải. Bộ giảm tốc sử dụng hệ thống bánh răng phức tạp, giảm tốc độ quay xuống mức tối ưu cho băng tải trong khi đồng thời nhân mô-men xoắn lên, giúp băng tải khởi động và duy trì chuyển động khi mang tải nặng. Tỉ số truyền động trong hộp giảm tốc quyết định tốc độ cuối cùng của dây băng và là yếu tố then chốt trong thiết kế hệ thống.
1.3. Tang chủ động (Drive Pulley)
Tang chủ động (Drive Pulley) là chi tiết nhận trực tiếp lực từ mô tơ/bộ giảm tốc, truyền động lực kéo đến dây băng tải thông qua cơ chế ma sát. Tang chủ động được đặt ở vị trí cuối hoặc giữa băng tải, tùy thuộc vào yêu cầu truyền động của hệ thống. Tang này thường có kích thước lớn hơn các con lăn khác, đảm bảo diện tích tiếp xúc đủ để tạo ra lực kéo hiệu quả. Tang chủ động thường được bọc một lớp vật liệu gọi là Lớp bọc cao su (Lagging).
Lớp bọc cao su (Lagging) là một cải tiến cần thiết, có chức năng tăng hệ số ma sát giữa bề mặt tang chủ động và mặt trong của dây băng. Việc tăng ma sát giúp ngăn ngừa hiện tượng trượt băng, đặc biệt quan trọng khi băng tải vận chuyển hàng hóa trong môi trường ẩm ướt hoặc nhiều bụi bẩn. Ngoài ra, lớp bọc cao su còn bảo vệ bề mặt kim loại của tang khỏi mài mòn và hỗ trợ tự làm sạch bằng cách loại bỏ vật liệu dính bám.
1.4. Dây băng tải (Belt)

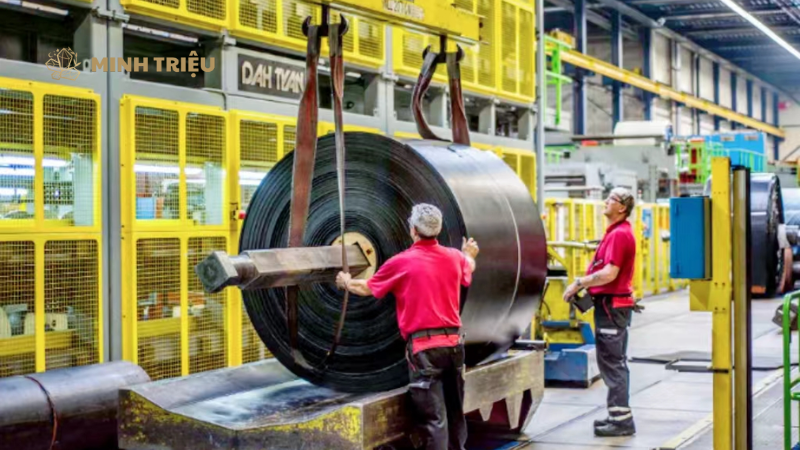

Dây băng tải (Belt) là chi tiết nhận lực truyền động cuối cùng, trực tiếp chịu tải và di chuyển vật liệu dọc theo chiều dài hệ thống. Vật liệu và cấu trúc của dây băng phải phù hợp với loại vật liệu vận chuyển, khả năng chịu lực căng và môi trường làm việc. Dây băng tải sợi bố (ply) nhiều lớp thường được sử dụng cho tải nặng, trong khi dây băng PVC/PU được ưu tiên trong ngành thực phẩm do dễ vệ sinh.
1.5. Tang bị động và Con lăn đỡ

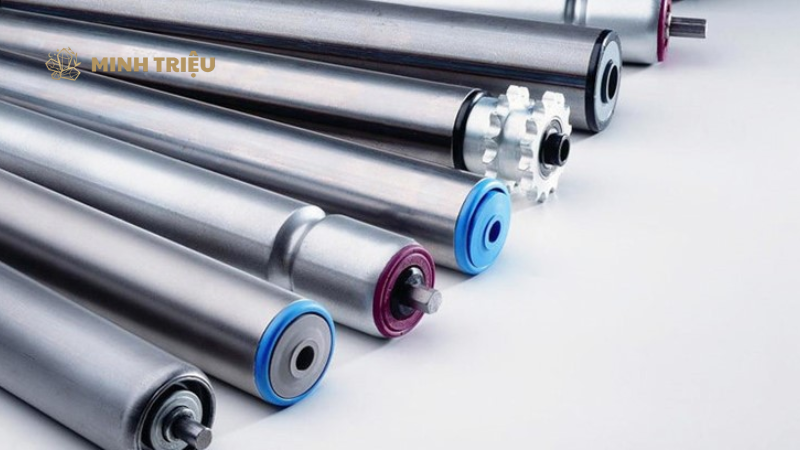

Tang bị động và các Con lăn đỡ giữ vai trò hỗ trợ, đảm bảo dây băng di chuyển đúng hướng và duy trì độ căng cần thiết. Tang bị động thường nằm ở đầu đối diện Tang chủ động, có chức năng căng dây băng và đổi hướng chuyển động. Các con lăn đỡ (idler rollers) phân bố đều dọc theo chiều dài băng tải, hỗ trợ trọng lượng của dây băng và vật liệu, giảm thiểu lực cản và giúp dây băng không bị võng.
| Thành phần | Chức năng chính | Yếu tố kỹ thuật quan trọng |
|---|---|---|
| Mô tơ | Cung cấp năng lượng cơ học | Công suất (kW), Loại dòng điện (AC/DC) |
| Bộ giảm tốc | Giảm tốc độ, Tăng mô-men xoắn | Tỉ số truyền động |
| Tang chủ động | Truyền lực kéo bằng ma sát | Đường kính, Lớp bọc cao su (Lagging) |
| Dây băng tải | Nhận lực, Mang vật liệu | Vật liệu, Độ bền kéo |
| Tang bị động | Điều chỉnh độ căng, Đổi hướng | Cơ chế căng dây (Screw take-up, Gravity take-up) |
2. Nguyên lý truyền động băng tải cơ bản
2.1. Cơ chế truyền động Ma sát
Cơ chế truyền động Ma sát hình thành nên nguyên lý truyền động của băng tải, sử dụng lực ma sát tạo ra giữa Tang chủ động và Dây băng tải để kéo toàn bộ hệ thống di chuyển. Dây băng được duy trì ở một lực căng nhất định, tạo ra áp lực tiếp xúc giữa hai bề mặt. Khi mô tơ quay, Tang chủ động bắt đầu truyền lực chu vi, và nếu lực này vượt qua lực ma sát tĩnh tối đa, dây băng sẽ chuyển động theo. Lực ma sát cần thiết để truyền động được tính theo công thức Euler-Eytelwein, nhưng đối với các kỹ sư vận hành, điều quan trọng là phải hiểu về Lực kéo hiệu dụng và Lực căng dây.
2.2. Quán tính và Khởi động
Quán tính của hệ thống biểu thị xu hướng giữ nguyên trạng thái nghỉ hoặc chuyển động của toàn bộ khối lượng thiết bị và vật liệu. Quá trình khởi động băng tải đòi hỏi mô tơ phải tạo ra mô-men xoắn lớn hơn đáng kể so với mô-men xoắn cần thiết để duy trì chuyển động ổn định. Mô-men xoắn khởi động này có nhiệm vụ vượt qua quán tính của các chi tiết quay (tang, con lăn) và khối lượng vật liệu. Nếu mô-men xoắn khởi động quá thấp, băng tải sẽ không thể bắt đầu chuyển động, dẫn đến quá tải mô tơ và hỏng hóc. Việc sử dụng Bộ khởi động mềm (Soft Starter) hoặc Biến tần (VFD) là cần thiết, giúp mô tơ khởi động mượt mà, từ từ gia tốc, giảm thiểu ứng suất lên các chi tiết cơ khí và tránh làm trượt dây băng.
2.3. Điều kiện truyền động tối ưu
Điều kiện truyền động tối ưu được thiết lập khi lực kéo hiệu dụng được truyền tải hoàn toàn mà không xảy ra hiện tượng trượt. Đảm bảo lực căng dây băng đủ lớn ($F_2$) là điều kiện tiên quyết hàng đầu. Lực căng $F_2$ phải lớn hơn một ngưỡng tối thiểu xác định để duy trì áp lực tiếp xúc cần thiết. Nếu $F_2$ quá nhỏ, dây băng sẽ bị trượt, gây mài mòn nhanh chóng và giảm tốc độ vận chuyển. Thứ hai, Đảm bảo bề mặt tiếp xúc giữa Tang chủ động và Dây băng tải phải luôn sạch sẽ và khô ráo. Tang chủ động cần được trang bị lớp Lớp bọc cao su chất lượng cao và thường xuyên vệ sinh để duy trì hệ số ma sát ổn định.
3. Các Phương pháp và Kiểu truyền động phổ biến
3.1. Truyền động đơn giản (Single Drive)
Truyền động đơn giản (Single Drive) sử dụng một mô tơ và một Tang chủ động duy nhất để kéo dây băng, thường được áp dụng cho các băng tải có chiều dài ngắn và tải trọng nhẹ. Mô tơ được gắn ngoài, truyền lực qua hộp giảm tốc đến Tang chủ động. Ưu điểm của phương pháp này là cấu tạo gọn nhẹ, chi phí lắp đặt và bảo trì thấp. Tuy nhiên, lực kéo tổng thể bị hạn chế bởi góc ôm của dây băng trên một Tang duy nhất và khả năng truyền lực qua ma sát.
3.2. Truyền động kép (Dual Drive)
Truyền động kép (Dual Drive) là giải pháp truyền lực mạnh mẽ hơn, sử dụng hai Tang chủ động được đồng bộ hóa, thường được đặt nối tiếp nhau hoặc ở hai đầu băng tải. Việc sử dụng hai Tang giúp tăng gấp đôi diện tích tiếp xúc giữa Tang và Dây băng, qua đó tăng đáng kể lực kéo tối đa có thể truyền tải. Phương pháp này là lựa chọn tiêu chuẩn cho các băng tải dài, vận chuyển vật liệu khối lượng lớn như trong ngành khai khoáng hoặc xây dựng. Việc đồng bộ hóa tốc độ quay giữa hai Tang là thách thức kỹ thuật quan trọng, thường được giải quyết bằng các hệ thống điều khiển điện tử hoặc khớp nối cơ khí chính xác.
3.3. Truyền động qua hộp giảm tốc
Truyền động qua hộp giảm tốc là phương pháp cơ bản nhất, trong đó mô tơ được kết nối với hộp giảm tốc, sau đó hộp giảm tốc truyền lực đến Tang chủ động. Bộ truyền động bánh răng bên trong hộp giảm tốc cho phép thay đổi linh hoạt tỉ số truyền, từ đó tối ưu hóa tốc độ và lực kéo đầu ra. Việc này giúp băng tải hoạt động hiệu quả hơn ở dải tốc độ mong muốn mà không làm giảm mô-men xoắn, đồng thời bảo vệ mô tơ khỏi tải trọng quá mức.
3.4. Truyền động bằng Motor Trống (Drum Motor)
Ưu điểm của Motor Trống:
- Thiết kế Gọn gàng: Loại bỏ các chi tiết ngoại vi như khớp nối, giá đỡ mô tơ, giảm không gian chiếm dụng.
- Dễ vệ sinh: Cấu trúc kín hoàn toàn, bảo vệ các bộ phận cơ điện khỏi bụi bẩn, nước và hóa chất.
- Hiệu suất: Truyền động trực tiếp, giảm tổn thất năng lượng.
Nhược điểm của Motor Trống:
- Chi phí: Chi phí ban đầu cao hơn so với hệ thống truyền động thông thường.
- Bảo trì: Việc sửa chữa phức tạp hơn vì mô tơ nằm kín bên trong.
| Kiểu truyền động | Ứng dụng phổ biến | Lợi thế cạnh tranh |
|---|---|---|
| Truyền động đơn giản | Băng tải lắp ráp, băng tải kiểm tra (tải nhẹ) | Chi phí thấp, cấu trúc đơn giản |
| Truyền động kép | Khai khoáng, vận chuyển vật liệu rời (tải nặng, dài) | Lực kéo (F) cực lớn, độ tin cậy cao |
| Motor Trống | Thực phẩm, Dược phẩm (môi trường ẩm ướt, vệ sinh cao) | Gọn gàng, vệ sinh tuyệt đối, hiệu suất năng lượng |
4. Các Yếu tố ảnh hưởng đến Hiệu suất truyền động
4.1. Tải trọng
Tải trọng là yếu tố quyết định hàng đầu, ảnh hưởng trực tiếp đến lực kéo cần thiết để duy trì chuyển động. Khối lượng vật liệu và sự phân bố tải dọc theo dây băng tải đòi hỏi mô tơ phải tạo ra mô-men xoắn đủ lớn để khắc phục lực cản và trọng lực. Băng tải được thiết kế để xử lý tải trọng tối đa. Tải trọng quá mức liên tục gây quá tải mô tơ, làm tăng nhiệt độ, giảm tuổi thọ bộ giảm tốc, và tăng nguy cơ trượt băng. Phân bố tải không đều cũng tạo ra ứng suất cục bộ, làm giảm hiệu suất truyền động ma sát tại Tang chủ động.
4.2. Tốc độ băng tải
Tốc độ băng tải yêu cầu công suất mô tơ phải tương ứng, đồng thời liên quan đến các yếu tố an toàn và kiểm soát chuyển động. Vận hành băng tải ở tốc độ cao đòi hỏi hệ thống truyền động và phanh/dừng phải có khả năng kiểm soát tốt hơn. Tốc độ cao cũng làm tăng ma sát không khí và ma sát lăn của con lăn, làm tăng tổng lực cản và yêu cầu lực kéo lớn hơn. Ngược lại, việc lựa chọn tốc độ hợp lý giúp tối ưu hóa lưu lượng vật liệu và giảm thiểu tiêu thụ năng lượng.
4.3. Góc nghiêng
Góc nghiêng của băng tải (Incline Conveyor) thêm vào một thành phần lực cản đáng kể: trọng lực. Băng tải nghiêng yêu cầu lực truyền động lớn hơn để chống lại thành phần trọng lực tác dụng song song với mặt phẳng nghiêng. Thiết kế băng tải nghiêng cần tính toán chính xác lực này để đảm bảo mô tơ có đủ công suất. Ngoài ra, góc nghiêng lớn cũng yêu cầu dây băng phải có các gờ chắn (cleats) hoặc cấu trúc bề mặt đặc biệt để ngăn vật liệu bị trượt ngược.
4.4. Hệ số ma sát
Hệ số ma sát giữa Tang chủ động và Dây băng tải là yếu tố then chốt, quyết định khả năng truyền tải Lực kéo hiệu dụng. Điều kiện môi trường như bụi bẩn, độ ẩm, hoặc dầu mỡ làm giảm nghiêm trọng hệ số ma sát. Nếu ma sát giảm, dây băng sẽ dễ bị trượt (slippage), dẫn đến mài mòn nhanh chóng Lớp bọc cao su và dây băng, tạo ra nhiệt lượng lớn. Việc duy trì Lớp bọc cao su (Lagging) chất lượng và hệ thống làm sạch Tang chủ động hoạt động tốt là điều cần thiết để bảo toàn hiệu suất.
4.5. Sự hao mòn
Sự hao mòn của các bộ phận cơ khí theo thời gian làm tăng lực cản và giảm hiệu suất truyền động. Độ mòn của ổ bi và con lăn đỡ làm tăng lực cản lăn, buộc hệ thống truyền động phải tạo ra lực kéo lớn hơn cho cùng một tải trọng. Tương tự, độ dão (stretch) của Dây băng tải làm giảm lực căng $F_2$ và tăng nguy cơ trượt băng. Việc kiểm tra định kỳ và thay thế các chi tiết hao mòn là biện pháp bắt buộc trong công tác bảo trì.
- Độ căng dây băng: Thường xuyên kiểm tra và điều chỉnh lực căng $F_2$ theo khuyến nghị của nhà sản xuất.
- Tình trạng Lagging: Kiểm tra độ mòn và độ bám dính của Lớp bọc cao su Tang chủ động.
- Vệ sinh bề mặt: Đảm bảo bề mặt Tang và Dây băng không có vật liệu dính bám, dầu mỡ.
- Trạng thái con lăn: Thay thế kịp thời các con lăn bị kẹt, hỏng ổ bi để giảm lực cản lăn.
- Cân bằng tải: Phân bố vật liệu đồng đều trên toàn bộ bề rộng dây băng.
5. Ứng dụng và Lợi ích của Hệ thống truyền động hiệu quả
5.1. Ứng dụng thực tế
- Khai thác mỏ và Vật liệu rời: Các băng tải trong ngành này thường rất dài, tải trọng lớn và hoạt động liên tục trong môi trường khắc nghiệt. Chúng yêu cầu Truyền động kép (Dual Drive) công suất cao để tạo ra Lực kéo hiệu dụng lớn, cùng với các bộ giảm tốc tải nặng và Tang chủ động được bọc cao su đặc biệt.
- Sản xuất thực phẩm và Đồ uống: Tiêu chuẩn vệ sinh là ưu tiên hàng đầu. Các băng tải này thường sử dụng Motor Trống (Drum Motor) tích hợp do thiết kế kín hoàn toàn, chống thấm nước, dễ dàng làm sạch, và giảm thiểu nguy cơ nhiễm bẩn chéo.
- Lắp ráp ô tô và Điện tử: Cần độ chính xác và khả năng dừng/khởi động nhanh. Các hệ thống này sử dụng động cơ được điều khiển bằng Biến tần (VFD) để kiểm soát Tốc độ băng tải một cách tinh vi, đảm bảo định vị chính xác sản phẩm trên dây chuyền.
5.2. Lợi ích của việc nắm vững nguyên lý
- Tối ưu hóa năng lượng tiêu thụ: Thiết kế hệ thống truyền động với tỉ số truyền chính xác, kết hợp mô tơ hiệu suất cao (IE3/IE4) và sử dụng VFD giúp giảm đáng kể năng lượng tiêu thụ, đặc biệt trong các tình huống tải không đầy đủ.
- Kéo dài tuổi thọ thiết bị: Việc duy trì lực căng $F_2$ phù hợp và ngăn ngừa hiện tượng trượt băng giúp giảm mài mòn Tang chủ động và Dây băng tải, kéo dài chu kỳ thay thế thiết bị.
- Giảm thiểu thời gian chết (Downtime): Hiểu rõ cơ chế ma sát và các yếu tố ảnh hưởng cho phép kỹ sư bảo trì phòng ngừa hiệu quả, giảm thiểu các lỗi bất ngờ như trượt băng hay hỏng mô tơ, đảm bảo dây chuyền sản xuất luôn hoạt động liên tục.
| Ngành Công nghiệp | Yêu cầu Truyền động chính | Giải pháp Kỹ thuật chủ yếu |
|---|---|---|
| Khai khoáng | Lực kéo cực lớn, Chịu tải nặng | Dual Drive, Bộ giảm tốc tải nặng |
| Thực phẩm | Vệ sinh tuyệt đối, Chống nước | Motor Trống (Drum Motor), Dây băng tải PU |
| Logistics/Phân loại | Tốc độ cao, Khởi động/Dừng chính xác | Mô tơ servo/VFD, Cảm biến vị trí |
| Sản xuất chung | Hiệu suất năng lượng, Độ tin cậy | Single Drive tối ưu, Bọc cao su chất lượng cao |
6. Kết luận
Nguyên lý truyền động của băng tải khẳng định vai trò là yếu tố nền tảng, đảm bảo sự ổn định và hiệu quả của mọi hệ thống băng tải tự động trong sản xuất công nghiệp. Sự kết hợp đồng bộ giữa Mô tơ mạnh mẽ, Bộ giảm tốc chính xác, và cơ chế Truyền động Ma sát được tối ưu hóa bởi Tang chủ động và Lớp bọc cao su là chìa khóa thành công. Việc quản lý chặt chẽ các yếu tố như Tải trọng, Góc nghiêng, và kiểm soát chặt chẽ Hệ số ma sát trực tiếp mang lại lợi ích về Tối ưu hóa năng lượng và giảm thiểu Thời gian chết (Downtime). Sự thấu hiểu về nguyên lý truyền động của băng tải giúp các doanh nghiệp tiến lên phía trước, nắm bắt lợi thế cạnh tranh trong kỷ nguyên tự động hóa.
