Tối Ưu Hóa Tuyệt Đối: Hướng Dẫn Chi Tiết về Mô phỏng và Phân tích Động học Băng Tải trong Sản Xuất Công Nghiệp

Hệ thống băng tải là xương sống của mọi dây chuyền sản xuất và logistics tự động. Tuy nhiên, việc thiết kế băng tải theo các tính toán tĩnh truyền thống thường dẫn đến tình trạng thiết bị bị quá khổ (oversizing) hoặc thất bại đột ngột trong các giai đoạn chuyển tiếp quan trọng. Đây là lý do tại sao phương pháp Mô phỏng và phân tích động học băng tải đã trở thành tiêu chuẩn vàng, giúp các kỹ sư dự đoán chính xác và kiểm soát các lực căng, moment xoắn đỉnh và dao động nguy hiểm xảy ra theo thời gian, từ đó tối ưu hóa triệt để hiệu suất, độ bền và giảm chi phí vận hành cho toàn bộ hệ thống.

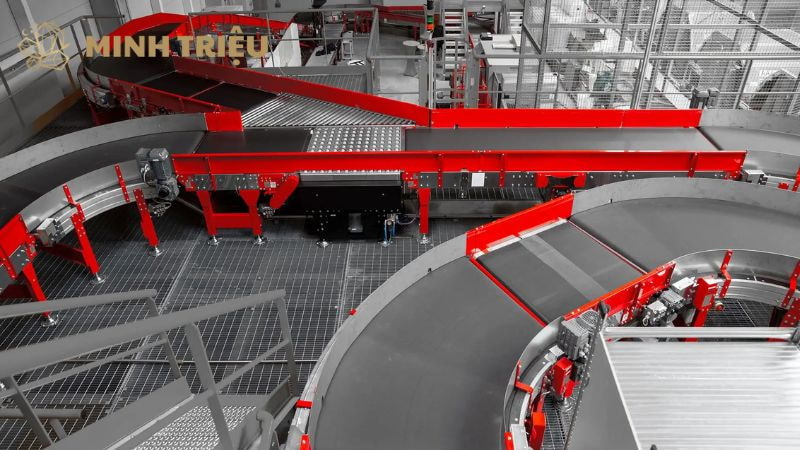

1. Phân Tích Chuyên Sâu Mô Phỏng Hệ Thống Băng Tải

1.1. Bối cảnh công nghiệp và thách thức của băng tải tự động

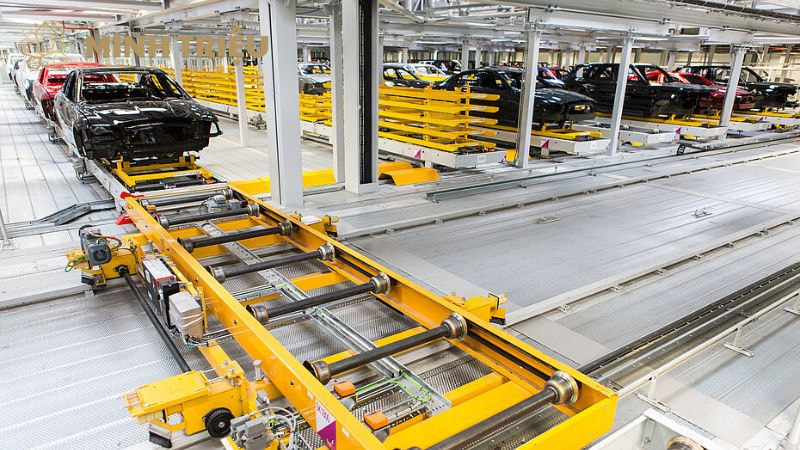

Trong bối cảnh của cuộc Cách mạng Công nghiệp 4.0, các hệ thống băng tải không chỉ đơn thuần là công cụ vận chuyển; chúng là những cỗ máy phức tạp, yêu cầu tốc độ cao, thông lượng lớn và độ tin cậy tuyệt đối để duy trì nhịp độ sản xuất không gián đoạn. Từ các trung tâm phân phối khổng lồ (Fulfillment Centers) cho đến các nhà máy lắp ráp ô tô, một giây ngừng trệ của băng tải có thể gây ra thiệt hại hàng triệu đồng. Thách thức lớn nhất nằm ở phương pháp thiết kế truyền thống. Các kỹ sư thường chỉ dựa vào các tính toán tĩnh (Static Analysis) để xác định công suất động cơ và độ bền dây đai, chủ yếu tập trung vào tải trọng ổn định (steady-state load).

Phương pháp này hoàn toàn bỏ qua các hiện tượng xảy ra trong quá trình chuyển tiếp (transient state), bao gồm lúc khởi động (starting), dừng khẩn cấp (E-Stop), và các thay đổi tải trọng đột ngột. Chính trong các khoảnh khắc chuyển tiếp ngắn ngủi này, các lực căng và moment xoắn có thể tăng vọt lên gấp nhiều lần so với trạng thái ổn định, dẫn đến các hỏng hóc nghiêm trọng như đứt dây đai, hư hỏng hộp số, hoặc trượt tải (slippage). Việc triển khai Mô phỏng và phân tích động học băng tải là câu trả lời duy nhất để giải quyết triệt để những lỗ hổng thiết kế này.

1.2. Định nghĩa Mô phỏng và phân tích động học băng tải

Mô phỏng và phân tích động học băng tải là quá trình mô hình hóa và nghiên cứu chuyển động của hệ thống băng tải dưới tác dụng của lực, moment và các yếu tố điều khiển, đặc biệt tập trung vào cách các đại lượng này thay đổi theo thời gian. Khác biệt cơ bản so với phân tích tĩnh là việc đưa vào phương trình cân bằng Moment Quán tính (Moment of Inertia) và Gia tốc (Acceleration). Mục tiêu tối thượng của Mô phỏng và phân tích động học băng tải là:

• Xác định Moment xoắn đỉnh (Peak Torque): Lực xoắn lớn nhất mà động cơ và hộp số phải chịu đựng trong quá trình khởi động để chọn lựa thiết bị chính xác.
• Xác định Lực căng dây đai tối đa (Tension Max): Lực căng lớn nhất mà dây đai phải chịu đựng, thường xảy ra trong quá trình dừng khẩn cấp, để đảm bảo dây đai không bị đứt hoặc bị hư hỏng cấu trúc.

Quá trình này giúp kỹ sư không chỉ đảm bảo băng tải hoạt động mà còn đảm bảo nó hoạt động an toàn, hiệu quả và với tuổi thọ tối đa.

2. Nền Tảng Lý Thuyết Của Phân Tích Động Học

Để thực hiện Mô phỏng và phân tích động học băng tải một cách chính xác, chúng ta cần nắm vững các nguyên lý kỹ thuật cơ bản chi phối chuyển động và lực.

2.1. Phân biệt Động học (Kinematics) và Động lực học (Dynamics)

Việc phân biệt rõ ràng hai khái niệm này là then chốt trong Mô phỏng và phân tích động học băng tải:

• Động học (Kinematics): Nghiên cứu về chuyển động thuần túy mà không xem xét các lực gây ra chúng. Trong mô phỏng băng tải, Động học tập trung vào việc thiết lập Profile tăng tốc và Profile giảm tốc – tức là cách vận tốc (V) và gia tốc (a) của băng tải thay đổi theo thời gian (t). Việc chọn Profile (ví dụ: Linear, S-Curve) ảnh hưởng trực tiếp đến giá trị Moment xoắn đỉnh và Lực căng tối đa.
• Động lực học (Dynamics): Nghiên cứu mối quan hệ giữa các lực, Moment và chuyển động. Đây là phần trung tâm của Mô phỏng và phân tích động học băng tải, dựa trên Định luật Newton II cho chuyển động quay: Tổng Moment = J * alpha Trong đó:
  • Tổng Moment: Tổng Moment xoắn tác động lên hệ thống (Moment động cơ trừ đi Moment cản).
  • J: Tổng Moment Quán tính (Moment of Inertia) quy đổi về trục động cơ hoặc trục rulo chủ động.
  • alpha: Gia tốc góc (rad/s^2). (Phương trình này cho thấy rõ ràng: nếu gia tốc góc alpha lớn (ví dụ: khởi động nhanh), Tổng Moment tạo ra sẽ lớn, dẫn đến Moment xoắn đỉnh cao.)

2.2. Moment Quán tính (Moment of Inertia – J)

Moment Quán tính (J) là thước đo sự kháng cự của một vật thể đối với sự thay đổi trong chuyển động quay của nó. Đây là biến số quan trọng nhất trong Mô phỏng và phân tích động học băng tải khi tính toán Moment xoắn đỉnh khi khởi động và dừng. Nếu J quá lớn, động cơ cần Moment rất lớn để đạt được vận tốc mong muốn trong thời gian ngắn. Tổng Moment Quán tính (J_total) của hệ thống băng tải là tổng của quán tính của mọi bộ phận quay, được quy đổi về cùng một trục (thường là trục động cơ hoặc trục rulo chủ động): J_total = J_motor + J_gearbox + J_pulley + J_belt + J_load.

Trong đó, việc tính toán J của dây đai và tải trọng là phức tạp nhất, vì chúng là các khối lượng chuyển động tịnh tiến. Khối lượng tịnh tiến (m) được quy đổi thành Moment Quán tính tương đương (J_equiv) bằng công thức: J_equiv = m * (V/omega)^2 = m * R_eff^2 Với V là vận tốc tuyến tính, omega là vận tốc góc của trục quy đổi, và R_eff là bán kính hiệu dụng của rulo. Sự chính xác trong việc xác định Moment Quán tính của từng bộ phận, từ rulo chủ động, rulo bị động, con lăn đỡ, và khối lượng vật liệu vận chuyển, là yếu tố quyết định độ tin cậy của mô hình Mô phỏng và phân tích động học băng tải.

2.3. Các Lực và Moment Tác động trong Mô hình

Ngoài Moment Quán tính, mô hình Mô phỏng và phân tích động học băng tải còn phải tính toán tất cả các Moment cản (Resistance Moment) tác động liên tục:

• Moment Khởi động Bị động (Passive Starting Resistance):
  • Ma sát Lăn (Rolling Resistance): Lực cản chính do con lăn đỡ, rulo bị động và sự biến dạng của dây đai.
  • Ma sát Tĩnh (Static Friction): Lực ma sát cao hơn xảy ra trong tích tắc khi hệ thống bắt đầu chuyển động, thường là lực cản lớn nhất trong trạng thái ổn định.
• Moment Nâng Tải (Lifting Moment – Cho băng tải nghiêng): Lực Moment cần thiết để nâng khối lượng vật liệu lên độ cao H. M_lift = T_lift * R = m_load * g * sin(theta) * R Với T_lift là lực căng cần thiết, m_load là khối lượng tải, g là gia tốc trọng trường, theta là góc nghiêng và R là bán kính rulo.
• Moment Tổn hao (Losses): Tổn thất bên trong hộp số (hiệu suất truyền động), lực cản không khí (đặc biệt quan trọng đối với các băng tải dài và tốc độ cao), và tổn thất trong khớp nối.

Tất cả các Moment cản này được tổng hợp thành M_resistance và được trừ đi từ Moment động cơ (M_motor) để đưa vào phương trình động lực học: M_motor – M_resistance = J_total * alpha

3. Phân Tích Trạng Thái Chuyển Tiếp (Transient State Analysis)

Phân tích trạng thái chuyển tiếp là trọng tâm của Mô phỏng và phân tích động học băng tải. Đây là giai đoạn các biến số thay đổi nhanh chóng, và nếu không được kiểm soát, chúng sẽ gây ra ứng suất vật liệu quá mức.

3.1. Phân tích Khởi động (Starting Analysis)

Khi băng tải bắt đầu chạy, Moment của động cơ (M_motor) phải chiến thắng Moment cản tĩnh (M_static_resistance) và tạo ra Moment cần thiết để tăng tốc toàn bộ khối lượng (Moment Quán tính).

Hiện tượng Starting Surge (Quá tải động cơ khi khởi động): Ngay khi động cơ được cấp nguồn, nó cần một Moment xoắn cực đại để vượt qua Ma sát Tĩnh và bắt đầu quay, đồng thời tạo ra gia tốc alpha. Moment xoắn đỉnh này (M_peak) thường cao hơn 1.5 đến 2 lần Moment vận hành ổn định (M_run). Nếu động cơ được chọn chỉ dựa trên M_run (phân tích tĩnh), nó sẽ bị quá tải hoặc cầu dao sẽ bị ngắt (trip) ngay lập tức. Mô phỏng và phân tích động học băng tải cho phép tính toán chính xác giá trị M_peak này.

Tác động của Profile Gia tốc lên Moment Peak: Profile gia tốc quyết định giá trị của alpha.

• Profile tuyến tính (Linear): Gia tốc alpha là hằng số. Điều này tạo ra Moment J * alpha là hằng số nhưng đạt đến đỉnh rất nhanh và gây ra sốc cơ học (mechanical shock).
• Profile S-Curve (Đường cong chữ S): Đây là Profile được ưa chuộng trong Mô phỏng và phân tích động học băng tải. S-Curve dần dần tăng gia tốc từ 0, đạt đỉnh, sau đó dần dần giảm về 0. Bằng cách kéo dài thời gian tăng tốc và làm mượt sự thay đổi gia tốc (giảm giật – jerk), M_peak được phân phối đều hơn, giảm thiểu ứng suất lên dây đai và hộp số. Các bộ điều khiển biến tần (VFD) hiện đại đều cho phép thiết lập Profile S-Curve.

Việc điều chỉnh T_accel thông qua mô phỏng là cách hiệu quả nhất để giữ M_peak trong giới hạn an toàn của động cơ đã chọn. Việc áp dụng các phương pháp này trong Mô phỏng và phân tích động học băng tải giúp các kỹ sư đưa ra quyết định chọn động cơ băng tải với công suất tối ưu.

3.2. Phân tích Dừng Khẩn cấp (Emergency Stop – E-Stop)

Phân tích dừng khẩn cấp có lẽ là khía cạnh quan trọng nhất của Mô phỏng và phân tích động học băng tải liên quan đến an toàn và độ bền của dây đai. Khi E-Stop được kích hoạt, nguồn điện động cơ bị cắt và hệ thống phải dựa vào phanh (brake) hoặc ma sát tự nhiên để dừng lại.

Rủi ro Lực căng Tối đa (T max): Trong quá trình giảm tốc đột ngột, quán tính của khối lượng lớn (tải trọng và dây đai) sẽ tạo ra một lực căng kéo cực lớn ở phía sau rulo chủ động (phía nhả tải). Lực căng T_max này có thể vượt quá giới hạn bền kéo của dây đai (Belt Breaking Strength) và gây ra đứt dây đai. Trong trạng thái giảm tốc (gia tốc âm, alpha < 0): T_max = T_stable – J_total * alpha_decel Vì alpha_decel là số âm, Moment quán tính tạo ra lại cộng vào Lực căng ổn định (T_stable), làm tăng T_max.

Giải pháp mô phỏng: Mô phỏng và phân tích động học băng tải cho phép kỹ sư thử nghiệm các chiến lược phanh khác nhau (ví dụ: phanh thủy lực, phanh điện từ, phanh tái sinh VFD) và xác định thời gian dừng tối thiểu (T_decel) an toàn. Mục tiêu là để đảm bảo rằng T_max luôn thấp hơn giới hạn hoạt động an toàn của dây đai (thường là 1/10 đến 1/6 của Lực đứt).

Rủi ro Trượt tải (Slippage): Nếu băng tải nghiêng, việc dừng quá nhanh có thể khiến tải trọng trượt ngược lại do quán tính. Mô phỏng và phân tích động học băng tải giúp thiết lập độ dốc giảm tốc lý tưởng để ngăn chặn sự cố này.

3.3. Phân tích Lực căng Dây đai (Belt Tension Analysis)

Lực căng dây đai (Belt Tension) không chỉ là T_max khi dừng mà còn là một biến số liên tục phải được quản lý.

Đảm bảo T min (Lực căng nhỏ nhất): Để đảm bảo rulo chủ động (Drive Pulley) không bị trượt khi truyền Moment xoắn, Lực căng nhỏ nhất (T_min) phải đáp ứng điều kiện Euler-Eytelwein: T_max / T_min <= exp(mu * theta) Trong đó mu là hệ số ma sát giữa dây đai và rulo, và theta là góc bao bọc (wrap angle). Nếu T_min (thường ở phía nhả tải) quá thấp, rulo sẽ trượt, gây hao mòn và thất thoát năng lượng. Mô phỏng và phân tích động học băng tải giúp thiết kế hệ thống căng dây đai (Take-up System) như rulo đối trọng hoặc vít căng để đảm bảo T_min luôn được duy trì ở mức cần thiết.

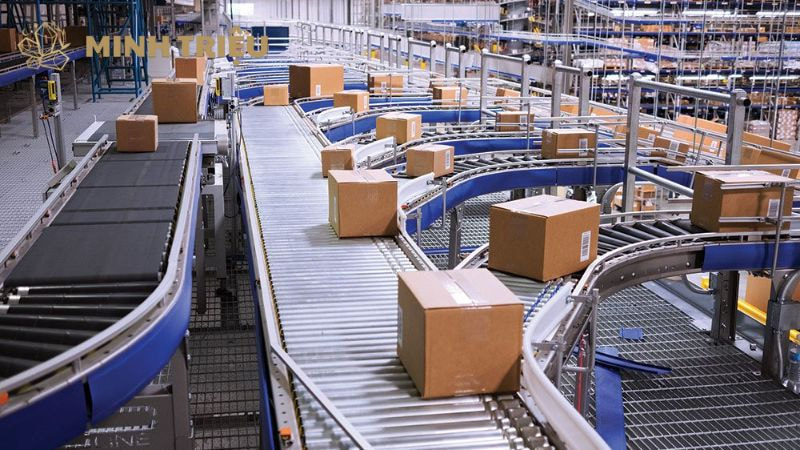

Tác động của thay đổi Tải trọng (Change of Load): Trong một chu trình vận hành, tải trọng có thể thay đổi liên tục (ví dụ: khi vật liệu được đổ lên băng tải). Sự thay đổi này gây ra các sóng ứng suất (Stress Waves) lan truyền dọc theo dây đai. Mô phỏng động học cần phải tính đến sự biến dạng đàn hồi và độ cứng (Stiffness) của dây đai để dự đoán các dao động và cộng hưởng có thể xảy ra, gây hại cho cấu trúc hỗ trợ và khung băng tải. Đây là một ứng dụng nâng cao của Mô phỏng và phân tích động học băng tải sử dụng phương pháp Phần tử Hữu hạn (Finite Element Method – FEM) kết hợp với mô hình động lực học nhiều vật thể (Multi-Body Dynamics – MBD).

4. Quy Trình và Công Cụ Mô phỏng Chi Tiết

Quy trình thực hiện Mô phỏng và phân tích động học băng tải đòi hỏi sự kết hợp giữa mô hình hóa vật lý, tính toán toán học và sử dụng phần mềm chuyên dụng.

4.1. Lựa chọn Công cụ Mô hình hóa

Việc lựa chọn công cụ phù hợp là bước đầu tiên:

• Phần mềm chuyên dụng cho mô hình toán học và điều khiển:
  • Simulink/Matlab: Đây là công cụ hàng đầu. Nó cho phép xây dựng mô hình khối (block diagram) của hệ thống cơ học, điện và điều khiển (PID, VFD logic) cùng nhau. Kỹ sư có thể dễ dàng thay đổi các thông số như Moment Quán tính, độ cứng dây đai, và Profile gia tốc để xem xét tác động tức thì lên M_peak và T_max.
  • Python/C++: Được sử dụng cho các mô hình tự phát triển, phức tạp hơn, nơi các phương trình vi phân động lực học được giải bằng phương pháp số (ví dụ: Runge-Kutta).
• Phần mềm CAD/CAE tích hợp:
  • SolidWorks Motion, Autodesk Fusion 360: Các công cụ này hữu ích cho bước đầu tiên: tính toán Moment Quán tính (J) của các cấu kiện có hình dạng phức tạp (như rulo hình nón hoặc hộp số) từ mô hình 3D chính xác. Chúng cũng có thể được sử dụng để mô phỏng tương tác vật lý đơn giản giữa các bộ phận.

4.2. Các Bước Xây dựng Mô hình

Một mô hình Mô phỏng và phân tích động học băng tải chính xác đòi hỏi sự chi tiết trong việc xác định các tham số vật lý:

• Thiết kế Mô hình Hình học và Khối lượng (3D Model):
  • Phải bao gồm mọi thành phần quay (rulo chủ động, bị động, con lăn đỡ) và các thành phần tịnh tiến (dây đai, vật liệu).
  • Xác định khối lượng và Moment Quán tính (J) của từng thành phần.
• Gán Đặc tính Vật lý:
  • Hệ số Ma sát (mu): Ma sát lăn của con lăn, ma sát trượt giữa dây đai và rulo.
  • Độ cứng (Stiffness) của Dây đai: Được mô hình hóa như một lò xo khổng lồ (k_belt), đây là yếu tố then chốt cho việc mô phỏng sự lan truyền sóng ứng suất.
  • Độ giảm xóc (Damping): Tính toán sự tiêu hao năng lượng do vật liệu và ma sát.
• Mô hình hóa Điều khiển và Truyền động:
  • Thông số Động cơ: Moment xoắn tối đa, tốc độ định mức, đường cong Moment-Tốc độ (Torque-Speed Curve).
  • Hộp số: Tỷ số truyền (i), hiệu suất truyền động (eta).
  • Logic Điều khiển: Thiết lập Profile Gia tốc (S-Curve hoặc Linear) và cơ chế Dừng khẩn cấp.

4.3. Các Kịch bản Mô phỏng Bắt buộc

Sau khi xây dựng mô hình, kỹ sư phải chạy các kịch bản mô phỏng để đánh giá hiệu suất trong các điều kiện khắc nghiệt:

• Khởi động Tải Trống / Tải Đầy: So sánh M_peak khi băng tải trống so với khi đầy tải (tải trọng lớn nhất). Điều này giúp chọn đúng kích cỡ động cơ.
• Chạy Ổn định với Tải Tối đa: Xác nhận M_run phù hợp với công suất định mức của động cơ và kiểm tra sự phân bố lực căng ổn định trên toàn bộ dây đai.
• Dừng Khẩn cấp (E-Stop): Mô phỏng việc ngắt điện đột ngột hoặc kích hoạt phanh cứng. Đây là kịch bản quan trọng nhất để xác định Lực căng dây đai tối đa (T_max) và đảm bảo nó không vượt quá giới hạn an toàn.
• Thay đổi Tải trọng Đột ngột (Load Change): Mô phỏng các cú sốc tải, như khi vật liệu được đổ dồn lên băng tải, để kiểm tra các dao động và phản ứng của hệ thống điều khiển.

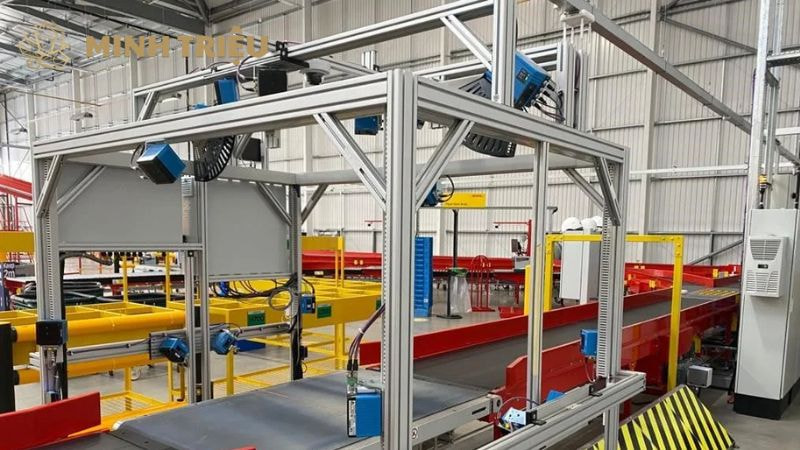

5. Lợi Ích Kinh Tế và Tương Lai Phát Triển

Việc đầu tư vào Mô phỏng và phân tích động học băng tải mang lại lợi ích kinh tế rõ rệt, vượt xa chi phí phần mềm và thời gian kỹ thuật:

• Giảm chi phí Đầu tư (CAPEX): Bằng cách xác định Moment xoắn đỉnh chính xác, kỹ sư có thể tránh việc chọn động cơ bị quá khổ (oversizing), tiết kiệm chi phí đáng kể cho động cơ, hộp số và các bộ phận truyền động khác.
• Tăng tuổi thọ Thiết bị: Giảm thiểu M_peak khi khởi động và kiểm soát T_max khi dừng khẩn cấp giúp bảo vệ dây đai, hộp số và ổ bi khỏi ứng suất phá hủy, kéo dài tuổi thọ và giảm chi phí thay thế.
• Tối ưu hóa Hiệu suất Năng lượng: Cho phép thiết lập Profile tăng tốc và giảm tốc tối ưu, đảm bảo hệ thống sử dụng năng lượng hiệu quả nhất, đặc biệt khi kết hợp với bộ biến tần VFD.
• Đảm bảo An toàn Vận hành: Dự đoán và loại bỏ các điều kiện có thể dẫn đến đứt dây đai hoặc trượt tải, giảm thiểu rủi ro tai nạn và thời gian ngừng hoạt động ngoài kế hoạch (downtime).

6. Kết Luận

Mô phỏng và phân tích động học băng tải là một phương pháp luận kỹ thuật không thể thiếu trong kỷ nguyên sản xuất hiện đại. Bằng cách chuyển từ các tính toán tĩnh truyền thống sang mô hình động lực học giải quyết các trạng thái chuyển tiếp (khởi động và dừng), các kỹ sư có thể dự đoán và kiểm soát chính xác các lực ứng suất nguy hiểm (Moment xoắn đỉnh và Lực căng dây đai tối đa). Phương pháp này không chỉ đảm bảo sự an toàn và độ tin cậy của hệ thống mà còn trực tiếp thúc đẩy lợi ích kinh tế thông qua việc chọn lựa thiết bị với công suất tối ưu (tránh oversizing), từ đó giảm chi phí đầu tư và vận hành. Việc áp dụng mô phỏng động học là một chiến lược kinh doanh thông minh, đảm bảo rằng hệ thống băng tải luôn đạt được sự tối ưu tuyệt đối trong mọi điều kiện vận hành.
