Hệ thống Điều khiển Băng tải: Nguyên lý, Thành phần và Giải pháp Tự động hóa Hiệu quả trong Sản xuất Công nghiệp
Hệ thống điều khiển băng tải là trụ cột của tự động hóa đối với sản xuất công nghiệp hiện đại. Hệ thống này thực hiện chức năng cốt lõi là điều khiển tốc độ băng tải, giám sát vị trí vật liệu, và bảo vệ cơ cấu truyền động. Sự phức tạp ngày càng tăng của chuỗi cung ứng và yêu cầu về năng suất cao buộc các doanh nghiệp phải chuyển đổi từ vận hành thủ công sang băng tải tự động hoàn toàn. Việc áp dụng công nghệ này giúp tối ưu hóa sản xuất, giảm thiểu rủi ro vận hành và tiết kiệm chi phí năng lượng.
1. Khái niệm và Vai trò Cốt lõi của Hệ thống Điều khiển Băng tải

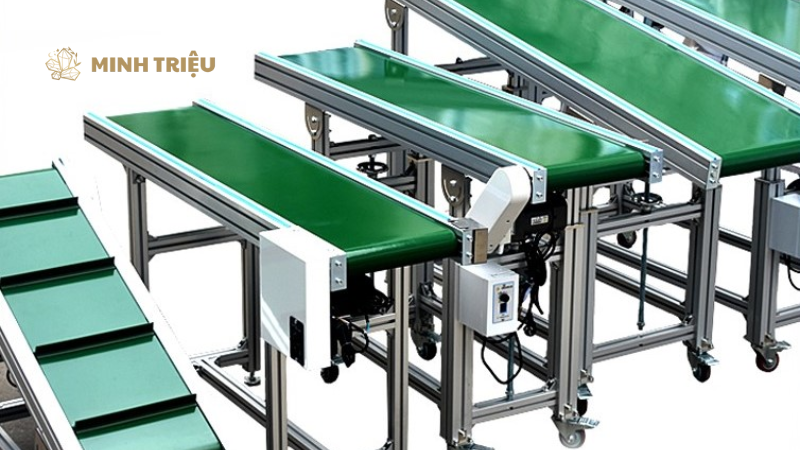

1.1. Hệ thống Điều khiển Băng tải là gì?
Hệ thống điều khiển băng tải được định nghĩa là tổ hợp các thiết bị điện và điện tử được thiết lập để quản lý chính xác quá trình vận hành của băng tải. Hệ thống phức tạp này có trách nhiệm đảm bảo sự luân chuyển vật liệu diễn ra liên tục, an toàn, và theo đúng kịch bản đã lập trình. Các giải pháp hiện đại luôn bao gồm khả năng giám sát băng tải SCADA từ xa và ghi lại lịch sử vận hành.
- Điều khiển thủ công Điều khiển thủ công chỉ đơn thuần dựa vào sự can thiệp trực tiếp của người vận hành thông qua các nút nhấn cơ học và công tắc. Phương pháp này thường được áp dụng cho các băng tải đơn giản, có tốc độ cố định và không yêu cầu độ chính xác cao về thời gian hay vị trí. Tuy nhiên, rủi ro sai sót và khả năng tích hợp tự động hóa băng tải bị giới hạn ở mức thấp nhất.
- Điều khiển tự động (PLC, SCADA) – Trọng tâm của bài viết Điều khiển tự động sử dụng Bộ điều khiển logic lập trình (PLC) làm hạt nhân xử lý thông tin. Hệ thống này tiếp nhận tín hiệu từ vô số cảm biến, xử lý logic phức tạp, và điều khiển các thiết bị chấp hành như biến tần và van điện. Sự kết hợp với hệ thống SCADA cho phép người quản lý giám sát băng tải SCADA trên diện rộng và thực hiện chẩn đoán lỗi từ xa.
1.2. Vai trò Quan trọng trong Tối ưu hóa Sản xuất Công nghiệp
- Đảm bảo an toàn: Chức năng an toàn của hệ thống là ưu tiên hàng đầu nhằm bảo vệ cả thiết bị lẫn người vận hành. Việc tích hợp các công tắc dừng khẩn cấp và các cảm biến an toàn thực hiện việc ngắt toàn bộ hệ thống ngay lập tức khi phát hiện sự cố.
- Tăng hiệu suất: Khả năng duy trì tốc độ ổn định và liên tục là yếu tố quyết định đến sản lượng đầu ra của dây chuyền. Hệ thống tự động đảm bảo vật liệu được vận chuyển với tốc độ tối ưu đã được thiết kế hệ thống điều khiển trước đó.
- Tiết kiệm năng lượng: Điều khiển tốc độ băng tải linh hoạt tối ưu hóa tiêu thụ điện năng một cách đáng kể. Hệ thống có thể tự động điều chỉnh tốc độ băng tải dựa trên lưu lượng vật liệu hoặc nhu cầu sản xuất thực tế.
2. Các Thành phần Cấu tạo Hệ thống Điều khiển Băng tải
2.1. Bộ não – Bộ điều khiển logic lập trình (PLC)
Bộ điều khiển logic lập trình (PLC) đóng vai trò là bộ não trung tâm của mọi giải pháp tự động hóa băng tải. PLC thu thập dữ liệu từ tất cả các cảm biến, xử lý logic điều khiển phức tạp đã được lập trình, và ra lệnh cho các thiết bị chấp hành.
Lý do PLC là lựa chọn số 1 cho băng tải tự động Khả năng lập trình linh hoạt và độ tin cậy cao làm cho PLC trở thành công cụ không thể thay thế cho việc thiết kế hệ thống điều khiển. PLC cung cấp một nền tảng vững chắc để thực hiện các chức năng điều khiển tuần tự, định thời gian, và xử lý liên động giữa nhiều băng tải.
-
- Siemens: Được biết đến với dòng S7, PLC Siemens nổi tiếng về sự ổn định và khả năng tích hợp liền mạch với các hệ thống SCADA.
- Allen-Bradley (Rockwell Automation): Sản phẩm của họ được ưa chuộng tại thị trường Bắc Mỹ và các ứng dụng đòi hỏi độ bền cao.
- Mitsubishi: Cung cấp các giải pháp PLC nhỏ gọn và chi phí hiệu quả, đặc biệt phù hợp cho các băng tải quy mô vừa và nhỏ.
2.2. Cơ cấu Chấp hành – Biến tần (VFD/Inverter)
Biến tần (VFD/Inverter) là thiết bị chấp hành quan trọng nhất trong việc điều khiển tốc độ băng tải. Vai trò chính của VFD là thay đổi tần số và điện áp cấp cho động cơ, từ đó điều chỉnh tốc độ quay của động cơ một cách mượt mà và chính xác.
-
- Khởi động mềm: Giảm dòng khởi động đột ngột ngăn ngừa hư hỏng cơ khí và kéo dài tuổi thọ của băng tải.
- Tiết kiệm điện: Điều chỉnh tốc độ theo yêu cầu giảm thiểu tiêu thụ điện năng không cần thiết.
2.3. Thiết bị Thu thập Dữ liệu – Cảm biến và Công tắc
Cảm biến và công tắc đảm bảo việc cung cấp dữ liệu đầu vào chính xác cho PLC.
| Loại Thiết bị | Vai trò | Chức năng |
|---|---|---|
| Cảm biến Quang/Vị trí | Xác định sự hiện diện của vật liệu | Cảm biến quang phát hiện vật liệu đi qua một điểm cố định. |
| Cảm biến Tốc độ/Trượt | Giám sát tình trạng của dây băng | Cảm biến tốc độ bảo vệ băng tải khỏi tình trạng bị trượt hoặc quá tốc độ. |
| Công tắc Dừng Khẩn cấp | Đảm bảo an toàn tối đa | Công tắc E-Stop thực hiện ngắt nguồn điện ngay lập tức. |
| Công tắc Hành trình | Giới hạn chuyển động cơ học | Công tắc hành trình xác định giới hạn cuối của cơ cấu băng tải. |
2.4. Giao diện và Giám sát – HMI & SCADA
Các giao diện người máy là cầu nối giữa người vận hành và hệ thống điều khiển băng tải.
- HMI (Human Machine Interface): Màn hình cảm ứng HMI cung cấp giao diện vận hành trực quan tại chỗ. Người vận hành có thể thiết lập các thông số và xem trạng thái hoạt động của băng tải.
- SCADA: Hệ thống SCADA cho phép giám sát băng tải SCADA toàn bộ nhà máy từ một trung tâm điều khiển. Dữ liệu lịch sử, báo cáo lỗi, và hiệu suất tổng thể được thu thập và hiển thị chi tiết thông qua hệ thống này.
3. Nguyên lý Hoạt động và Các Phương pháp Điều khiển Phổ biến
3.1. Nguyên lý Điều khiển Cơ bản (Logic Dây cứng vs. PLC)
Nguyên lý điều khiển cơ bản tập trung vào việc thực hiện một chuỗi hành động theo trình tự đã định.
- Bắt đầu: Lệnh khởi động được gửi từ HMI hoặc SCADA tới PLC.
- Vận hành: PLC kiểm tra điều kiện an toàn và kích hoạt biến tần để khởi động động cơ băng tải.
- Giám sát: Cảm biến liên tục gửi dữ liệu vị trí và tốc độ về PLC.
- Dừng/Khẩn cấp: PLC ra lệnh dừng theo chương trình hoặc khi nhận tín hiệu từ công tắc khẩn cấp.
So sánh hai phương pháp xử lý logic chỉ ra sự vượt trội của PLC:
| Đặc điểm | Điều khiển Logic Dây cứng (Relay) | Điều khiển bằng PLC |
|---|---|---|
| Độ Phức tạp Logic | Giới hạn (Khó khăn khi thay đổi) | Rất cao (Lập trình linh hoạt) |
| Thay đổi Chức năng | Cần đấu lại dây (Tốn thời gian) | Thay đổi phần mềm (Nhanh chóng) |
| Giám sát | Rất khó hoặc không thể | Dễ dàng qua HMI/SCADA |
| Khả năng Tích hợp | Thấp (Không có khả năng kết nối mạng) | Cao (Sẵn sàng cho Industry 4.0) |
| Bảo trì | Bảo trì hệ thống băng tải tự động phức tạp | Đơn giản hóa chẩn đoán lỗi phần mềm |
3.2. Phương pháp Điều khiển Tốc độ
Điều khiển tốc độ là nhân tố then chốt quyết định sự linh hoạt của dây chuyền sản xuất.
- Điều khiển tốc độ cố định (Direct On-Line): Phương pháp này chỉ đơn giản áp dụng việc khởi động động cơ trực tiếp. Mặc dù đơn giản, nhưng hệ thống gây lãng phí năng lượng và tạo ra ứng suất cơ khí cao.
- Điều khiển tốc độ biến đổi (VFD): Việc sử dụng biến tần cho phép điều khiển tốc độ băng tải theo thời gian thực. Phương pháp này cực kỳ cần thiết cho các ứng dụng yêu cầu đồng bộ hóa hoặc phân loại sản phẩm. Khả năng lắp đặt biến tần cho băng tải giúp nâng cao chất lượng sản phẩm và giảm thiểu vật liệu dư thừa.

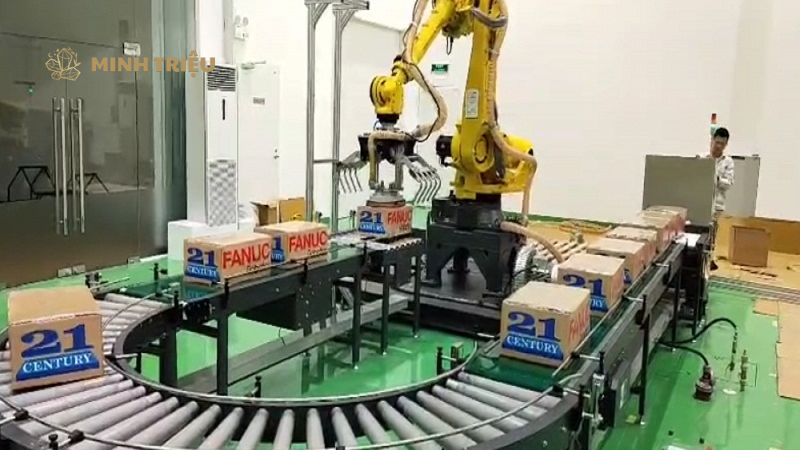

3.3 Điều khiển Theo Vị trí và Đồng bộ hóa
Các chiến lược điều khiển nâng cao đảm bảo sự vận hành chính xác và thông minh của tự động hóa băng tải.
- Điều khiển theo Zonal (Vùng): Hệ thống này chia băng tải thành các vùng độc lập, mỗi vùng được điều khiển bằng một bộ điều khiển riêng biệt. Băng tải ở mỗi vùng chỉ kích hoạt khi có sản phẩm đi vào, từ đó tiết kiệm năng lượng và giảm tiếng ồn.
- Đồng bộ hóa: Chức năng đồng bộ hóa đảm bảo hai hoặc nhiều băng tải hoạt động với tốc độ hoặc vị trí tương đối chính xác. Điều này là bắt buộc trong các quy trình như chuyển giao sản phẩm giữa các giai đoạn sản xuất.
4. Lợi ích và Ứng dụng Thực tiễn của Hệ thống Điều khiển Hiện đại
4.1 Những Lợi ích Đạt được
- Giảm thiểu lỗi và phế phẩm: Hệ thống tự động loại bỏ lỗi do con người (Human Error) trong việc vận hành và kiểm soát tốc độ.
- Kéo dài tuổi thọ thiết bị: Tính năng khởi động mềm của biến tần giảm tải tối đa lên các bộ phận cơ khí và động cơ.
- Khả năng mở rộng: Hệ thống dựa trên PLC có thể dễ dàng tích hợp thêm các mô-đun hoặc mở rộng dây chuyền sản xuất.
- Bảo trì hệ thống băng tải tự động hiệu quả: Khả năng chẩn đoán từ xa qua SCADA giúp đội ngũ kỹ thuật phát hiện và xử lý sự cố nhanh chóng.

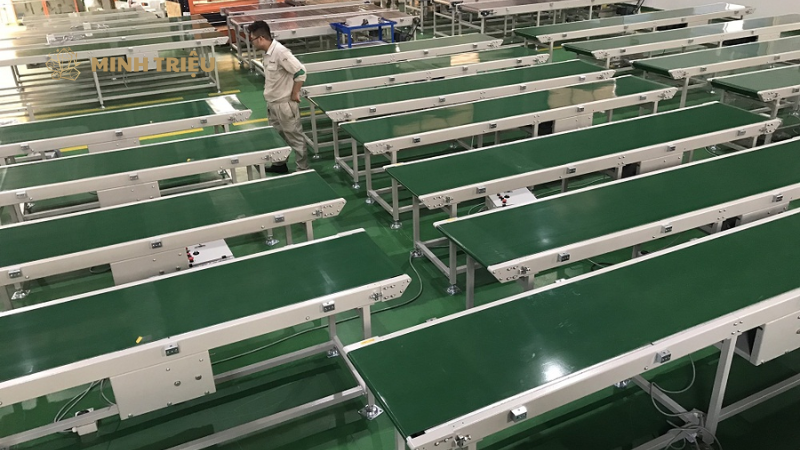

4.2 Ứng dụng trong các Ngành Công nghiệp
- Thực phẩm và Đồ uống: Điều khiển tốc độ chính xác là thiết yếu cho các công đoạn chiết rót, đóng gói và dán nhãn. Hệ thống đảm bảo sự đồng bộ hóa cao giữa băng tải và máy rót.
- Ô tô và Điện tử: Trong các dây chuyền lắp ráp tự động, hệ thống điều khiển quản lý việc di chuyển của các chi tiết phức tạp theo từng trạm làm việc. Việc này đòi hỏi tính năng Điều khiển theo Vị trí tuyệt đối.
- Khai thác Mỏ và Vật liệu Xây dựng: Các băng tải nặng cần được bảo vệ khỏi tình trạng quá tải và tắc nghẽn. Hệ thống PLC đảm nhận vai trò giám sát các cảm biến áp suất và độ nghiêng để ngăn ngừa sự cố.
5. Kết luận
Hệ thống điều khiển băng tải đóng vai trò xương sống trong các giải pháp tự động hóa hiện đại, góp phần định hình lại sản xuất công nghiệp. Các thành phần như PLC và biến tần giúp dây chuyền vận hành an toàn, tiết kiệm năng lượng và hiệu quả hơn. Doanh nghiệp nên đầu tư vào hệ thống điều khiển thông minh để nâng cao năng lực cạnh tranh và đáp ứng tiêu chuẩn Industry 4.0. Bên cạnh đó, việc giám sát SCADA và bảo trì định kỳ là yếu tố then chốt đảm bảo hoạt động ổn định. Để đạt hiệu quả tối ưu, nên tham khảo chuyên gia trong thiết kế và triển khai hệ thống phù hợp quy mô sản xuất.
