Động cơ và Hộp số: “Trái Tim” Truyền Động Giúp Hệ thống Băng tải Tự động Đạt Hiệu suất Tối đa

Cập nhật lần cuối 7 Tháng mười một, 2025 bởi thao

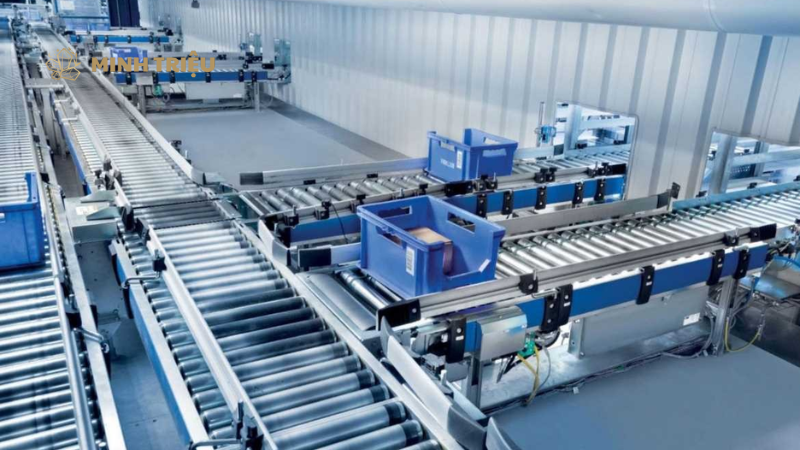

Hệ thống băng tải tự động đóng vai trò nền tảng trong mọi quy trình sản xuất hiện đại, định hình hiệu quả và tốc độ của toàn bộ dây chuyền công nghiệp. Trong kỷ nguyên Công nghiệp 4.0, các nhà máy đòi hỏi sự đồng bộ và độ tin cậy tuyệt đối từ các thiết bị máy móc. Sự ổn định và độ chính xác của băng tải phụ thuộc hoàn toàn vào chất lượng và sự phối hợp hoàn hảo của Động cơ và hộp số. Cặp đôi truyền động này không chỉ đơn thuần cung cấp lực kéo, mà còn đảm bảo sự kiểm soát tốc độ chính xác, yếu tố then chốt giúp tối ưu hóa năng suất sản xuất. Motor băng tải và hộp số giảm tốc cấu thành nên bộ phận trung tâm của hệ thống, quyết định khả năng vận chuyển tải nặng và duy trì chu trình làm việc liên tục.

1. Vai trò sống còn của Động cơ và Hộp số trong Hệ thống Băng tải

Động cơ điện thực hiện chức năng chuyển đổi năng lượng điện thành mô-men xoắn cơ học thông qua quá trình cảm ứng điện từ. Năng lượng điện đi vào cuộn dây stator, tạo ra từ trường quay, tác động lên rotor khiến nó quay, sinh ra mô-men xoắn quay. Mô-men xoắn này chính là nguồn lực cơ bản, xác định khả năng làm việc của truyền động băng tải. Lựa chọn công suất động cơ quyết định tải trọng tối đa và tốc độ cơ bản của băng tải. Motor băng tải ảnh hưởng trực tiếp đến hiệu suất tiêu thụ điện năng và chi phí vận hành. Do đó, việc xác định đúng loại và công suất động cơ mang lại hiệu quả kinh tế lâu dài và tránh lãng phí năng lượng.

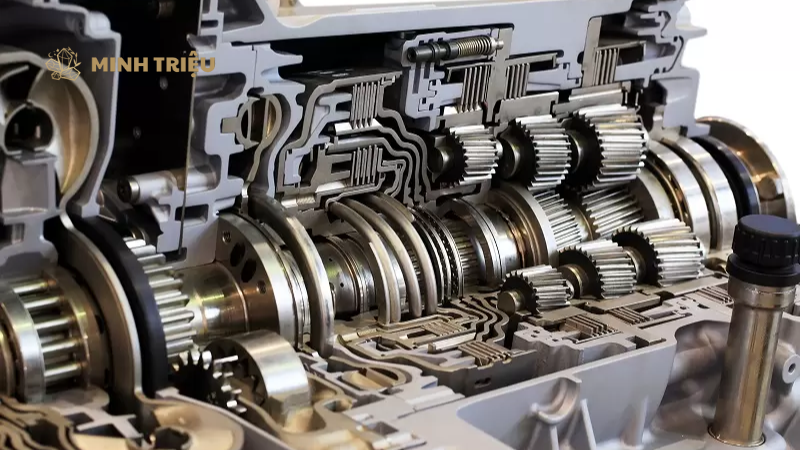

Hộp số giảm tốc chịu trách nhiệm điều chỉnh tốc độ quay và tăng cường lực kéo cần thiết, chuyển hóa năng lượng từ động cơ đến ròng rọc hoặc tang chủ động. Về bản chất, hộp số giảm tốc hoạt động dựa trên nguyên lý cơ học của tỷ số truyền (gear ratio). Tốc độ quay cao nhưng mô-men xoắn thấp của động cơ được chuyển đổi thành tốc độ thấp hơn và mô-men xoắn cao hơn thông qua sự ăn khớp của các cặp bánh răng bên trong hộp số. Cơ chế này đặc biệt quan trọng vì nó cho phép băng tải vận chuyển các vật liệu nặng, vượt qua lực ma sát và lực cản một cách hiệu quả, hoặc hoạt động ở tốc độ rất thấp với sự kiểm soát chặt chẽ.

Ngoài việc tăng cường lực kéo, hộp số còn đóng vai trò quan trọng trong việc tối ưu hóa thiết kế không gian. Các loại hộp số vuông góc, chẳng hạn như hộp số trục vít (Worm Gear) hoặc hộp số bánh răng côn (Bevel Gear), có khả năng thay đổi hướng truyền động 90 độ. Điều này giúp các kỹ sư sắp xếp hệ thống truyền động gọn gàng hơn, đặc biệt trong các nhà máy có diện tích hạn chế. Cấu tạo bánh răng phức tạp bên trong hộp số không chỉ đảm bảo sự truyền lực mượt mà, mà còn duy trì độ bền bỉ cần thiết, biến hộp số thành bộ phận không thể thiếu của hệ thống giảm tốc công nghiệp hiện đại.

2. Động cơ – Nguồn sức mạnh linh hoạt

Động cơ băng tải cung cấp nguồn năng lượng động học, quyết định tính linh hoạt và khả năng tải của toàn bộ dây chuyền sản xuất, vì vậy, việc lựa chọn động cơ phải dựa trên các tiêu chí kỹ thuật và hiệu suất vận hành nghiêm ngặt.



Các ứng dụng truyền động băng tải khác nhau yêu cầu các loại động cơ với nguyên lý hoạt động và đặc tính riêng biệt.

• Động cơ AC (Xoay chiều): Motor băng tải loại này được sử dụng rộng rãi nhất nhờ thiết kế đơn giản, độ bền cao và chi phí ban đầu thấp. Để kiểm soát tốc độ băng tải một cách linh hoạt và chính xác, động cơ AC thường được kết hợp với Biến tần (Variable Frequency Drive – VFD). VFD điều chỉnh tần số và điện áp cung cấp cho động cơ, cho phép người vận hành thay đổi tốc độ băng tải theo yêu cầu sản xuất mà không làm mất đi mô-men xoắn cần thiết. Khả năng khởi động mềm của VFD cũng giúp giảm tải cơ học và điện học lên hệ thống, kéo dài tuổi thọ của cả motor băng tải và các bộ phận truyền động băng tải khác.

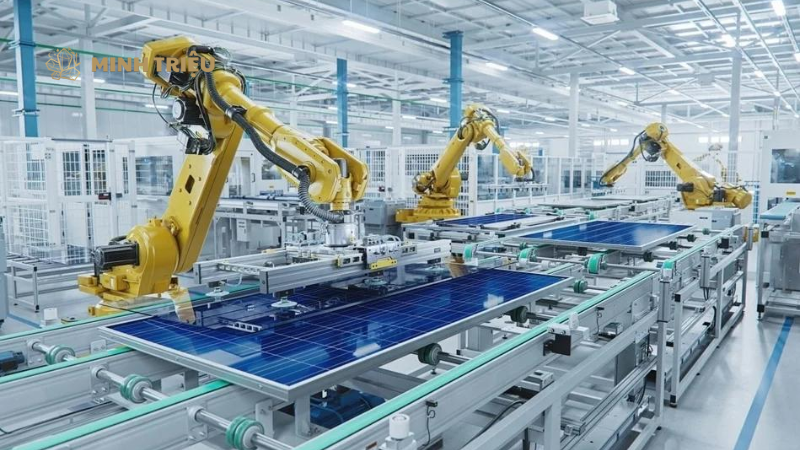

• Động cơ Servo/Stepper: Loại động cơ này thực hiện điều khiển vị trí và tốc độ với độ chính xác tuyệt đối. Chúng được ứng dụng trong các băng tải lắp ráp robot hoặc các hệ thống yêu cầu định vị sản phẩm nghiêm ngặt, nơi sự sai lệch nhỏ nhất cũng không được phép xảy ra.
• Động cơ DC (Một chiều): Động cơ DC thường chỉ thích hợp cho các băng tải nhỏ hoặc ứng dụng di động, do yêu cầu bảo trì chổi than định kỳ và hiệu suất thấp hơn trong công suất lớn.

Việc chọn động cơ hộp số đòi hỏi một sự đánh giá cẩn thận dựa trên nhu cầu vận hành thực tế, bao gồm cả các yếu tố môi trường và hiệu quả kinh tế.

Tiêu chí	Mô tả	Tầm quan trọng trong Băng tải
Công suất (HP/kW)	Công suất động cơ phải vượt qua yêu cầu về tải trọng tối đa, lực ma sát và lực nâng cần thiết.	Quyết định khả năng vận chuyển tải nặng và vượt dốc.
Mô-men xoắn khởi động	Động cơ cần tạo ra đủ lực xoắn để bắt đầu chuyển động khi băng tải đang mang tải nặng.	Quan trọng với băng tải có chu kỳ Start/Stop liên tục (Cyclic Duty).
Hiệu suất năng lượng	Chỉ số IE3 hoặc IE4 đại diện cho khả năng chuyển đổi điện năng tối ưu, giảm tổn thất nhiệt.	Tiết kiệm chi phí điện năng vận hành lâu dài và giảm phát thải CO2.
Tốc độ định mức	Tốc độ quay của động cơ cần phù hợp với tỷ số truyền của hộp số để đạt tốc độ băng tải mong muốn.	Ảnh hưởng trực tiếp đến tốc độ và chu kỳ sản xuất.
Cấp bảo vệ (IP)	Cấp IP thể hiện khả năng chống bụi và nước, dầu mỡ.	Thiết yếu trong môi trường ẩm ướt, nhiều bụi bẩn (ví dụ: khai khoáng, thực phẩm).

3. Phối hợp tối ưu: Động cơ hộp số tích hợp (Gearmotor)

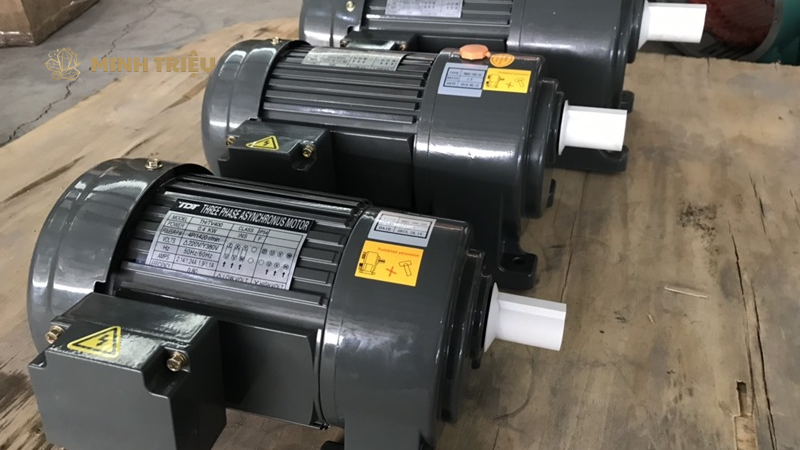

Giải pháp Gearmotor đại diện cho sự tích hợp hoàn hảo của động cơ và hộp số thành một khối đồng nhất, được tối ưu hóa về mặt cơ học ngay từ khi sản xuất.



• Giảm thiểu lỗi lắp đặt: Việc căn chỉnh trục được thực hiện sẵn tại nhà máy theo dung sai nghiêm ngặt, loại bỏ lỗi lệch trục – nguyên nhân chính gây rung động và mài mòn sớm các ổ trục và phớt dầu.
• Tối ưu hóa không gian: Thiết kế liền khối giúp tiết kiệm không gian lắp đặt, đặc biệt quan trọng trong các nhà máy có diện tích hạn chế và cần bố trí dây chuyền sản xuất dày đặc.
• Hiệu suất truyền động cao: Sự đồng bộ hóa của động cơ và hộp số giảm tốc tối đa hóa hiệu suất truyền lực và giảm tổn thất năng lượng do khớp nối trung gian gây ra.
• Dễ dàng bảo trì và thay thế: Khi cần bảo trì hộp số hoặc động cơ, việc thay thế toàn bộ khối diễn ra nhanh chóng hơn, giảm thiểu đáng kể thời gian ngừng máy, từ đó tăng năng suất.

Đặc điểm	Gearmotor (Tích hợp)	Motor và Hộp số Riêng biệt
Lắp đặt	Đơn giản, “Plug and Play”, không cần căn chỉnh.	Yêu cầu căn chỉnh trục chính xác, tốn thời gian lắp đặt.
Hiệu suất	Tối ưu hóa tại nhà máy (Cao hơn) nhờ loại bỏ khớp nối.	Phụ thuộc vào chất lượng căn chỉnh và khớp nối.
Không gian	Nhỏ gọn hơn, thiết kế đồng trục/vuông góc tối ưu.	Chiếm nhiều không gian hơn do cần khớp nối trung gian.
Bảo trì	Thay thế toàn bộ nhanh chóng (Giảm downtime).	Bảo trì từng bộ phận riêng lẻ, phức tạp hơn.

4. Bảo trì và Vận hành Hiệu quả để Kéo dài Tuổi thọ Hệ thống

Bảo trì motor băng tải tập trung vào việc theo dõi tình trạng nhiệt độ và rung động, đây là hai chỉ số sớm nhất cảnh báo sự cố.

• Kiểm tra nhiệt độ: Nhiệt độ quá cao báo hiệu tình trạng quá tải, lỗi cách điện, hoặc sự cố ổ bi. Các cảm biến nhiệt cần được theo dõi thường xuyên.
• Kiểm tra rung động: Độ rung bất thường cho thấy sự mất cân bằng rotor, lỗi ổ trục, hoặc sai lệch cơ học. Việc phát hiện sớm giúp ngăn ngừa hỏng hóc lớn và chi phí sửa chữa đắt đỏ.
• Kiểm tra điện trở cuộn dây: Điện trở cuộn dây cần được kiểm tra định kỳ để đảm bảo tính toàn vẹn của hệ thống cách điện, tránh nguy cơ ngắn mạch hoặc chạm đất.


Bảo trì hộp số chủ yếu tập trung vào chất bôi trơn và tình trạng bánh răng, vì dầu bôi trơn là “máu” của bộ phận giảm tốc công nghiệp.

• Quản lý dầu bôi trơn: Dầu bôi trơn cần được thay thế theo chu kỳ khuyến nghị của nhà sản xuất. Việc sử dụng dầu không đúng loại hoặc dầu đã cạn kiệt tuổi thọ sẽ gây ra mài mòn bánh răng và ổ trục nhanh chóng.
• Kiểm tra rò rỉ: Các mối nối, phớt dầu và thông hơi cần được kiểm tra thường xuyên để phát hiện rò rỉ, tránh tình trạng hộp số hoạt động mà không đủ dầu, dẫn đến hỏng hóc nghiêm trọng.
• Phân tích dầu: Việc lấy mẫu và phân tích dầu định kỳ (Oil Analysis) cung cấp cái nhìn sâu sắc về tình trạng mài mòn của các thành phần bên trong (ví dụ: phát hiện hạt kim loại), giúp dự đoán chính xác thời điểm cần sửa chữa hoặc thay thế.

Phản ứng nhanh và chính xác đối với các dấu hiệu bất thường giúp giảm thiểu thiệt hại và thời gian ngừng hoạt động:

1. Tiếng ồn lạ: Tiếng ồn lớn, bất thường (như tiếng va đập, cọ xát) thường chỉ ra lỗi ổ trục, mòn bánh răng, hoặc thiếu bôi trơn nghiêm trọng. Cần dừng máy ngay lập tức để kiểm tra.
2. Quá nhiệt: Nhiệt độ tăng đột ngột thường do quá tải, ma sát quá mức, hoặc mức dầu bôi trơn thấp. Cần giảm tải và kiểm tra mức dầu cùng với thông hơi của hộp số.
3. Tốc độ không ổn định: Tốc độ dao động có thể liên quan đến sự cố điều khiển từ biến tần (VFD), vấn đề cung cấp điện, hoặc tải trọng không ổn định trên băng tải.

5. Kết Luận

Động cơ và hộp số cấu thành nên hệ thống truyền động cốt lõi, quyết định năng suất, độ tin cậy và sự chính xác của toàn bộ hệ thống băng tải tự động. Việc chọn động cơ hộp số đúng đắn không chỉ tối ưu hóa hiệu suất làm việc, mà còn đảm bảo sự bền bỉ lâu dài của dây chuyền sản xuất.Tương lai của truyền động băng tải đang hướng tới sự thông minh hóa và kết nối. Xu hướng tương lai bao gồm việc sử dụng động cơ thông minh và hộp số giảm tốc hiệu suất cao, tích hợp cảm biến IoT (Industrial IoT) ngay trên thân máy. Các cảm biến này thực hiện theo dõi tình trạng sức khỏe theo thời gian thực (Condition Monitoring), cho phép các nhà máy chuyển từ bảo trì định kỳ sang bảo trì dự đoán (Predictive Maintenance). Điều này giúp tối đa hóa thời gian hoạt động của máy móc và giảm thiểu rủi ro sự cố bất ngờ.
