Đánh giá Rủi ro và An toàn trong Thiết kế Hệ thống Băng tải Tự động: Chìa Khóa Đảm bảo Tiêu chuẩn, Vận hành Bền vững

Trong kỷ nguyên công nghiệp 4.0, hệ thống băng tải tự động là xương sống của mọi dây chuyền sản xuất hiện đại. Tuy nhiên, sự phức tạp và tốc độ vận hành cao của chúng đi kèm với những mối nguy hiểm nghiêm trọng nếu không được kiểm soát. Do đó, việc Đánh giá rủi ro và an toàn trong thiết kế không chỉ là một yêu cầu pháp lý mà còn là yếu tố quyết định sự bền vững và hiệu suất của toàn bộ nhà máy. Bài viết này sẽ đi sâu vào từng khía cạnh, từ khung pháp lý đến các giải pháp kỹ thuật chi tiết để đảm bảo hệ thống băng tải của bạn đạt mức độ an toàn cao nhất ngay từ bản vẽ thiết kế.

1. Vai trò tối thượng của An toàn trong Thiết kế Công nghiệp

1.1. Sự phát triển của tự động hóa và rủi ro tiềm ẩn

Sự chuyển đổi mạnh mẽ sang sản xuất tự động đã thúc đẩy việc sử dụng các hệ thống băng tải với tốc độ cao hơn, tải trọng lớn hơn và thời gian hoạt động liên tục dài hơn. Trong khi tự động hóa mang lại hiệu suất vượt trội, nó cũng đồng thời tạo ra môi trường làm việc tiềm ẩn nhiều rủi ro nếu thiết kế cơ khí và điện không được tối ưu hóa cho sự tương tác giữa người và máy.

Các tai nạn lao động liên quan đến băng tải, thường xảy ra tại các điểm kẹp, bộ phận quay hoặc khu vực bảo trì, có thể gây ra thương tích nghiêm trọng hoặc thậm chí tử vong. Vì lý do này, việc tích hợp Đánh giá rủi ro và an toàn trong thiết kế trở thành nguyên tắc không thể thiếu trong giai đoạn phát triển dự án.

1.2. Định nghĩa và Phạm vi của Đánh giá rủi ro và an toàn trong thiết kế

“Đánh giá rủi ro và an toàn trong thiết kế” là một quy trình có cấu trúc và hệ thống, trong đó các nguy hiểm tiềm ẩn của máy móc (trong trường hợp này là hệ thống băng tải) được nhận diện, phân tích và đánh giá, sau đó các biện pháp giảm thiểu được áp dụng để loại bỏ hoặc giảm thiểu rủi ro xuống mức chấp nhận được.

Phạm vi của quy trình này bao trùm toàn bộ vòng đời của thiết bị, nhưng quan trọng nhất là phải bắt đầu ngay từ giai đoạn thiết kế ý tưởng và thiết kế chi tiết. Điều này đảm bảo rằng an toàn được “tích hợp” (built-in) vào hệ thống chứ không phải là một giải pháp “vá víu” (bolt-on) được thêm vào sau khi máy đã được chế tạo.

2. Các Khái niệm Cơ bản và Khung pháp lý

Để thực hiện Đánh giá rủi ro và an toàn trong thiết kế một cách chuyên nghiệp, việc nắm vững các khái niệm cơ bản và các tiêu chuẩn pháp lý là điều kiện tiên quyết.

2.1. Phân biệt Nguy hiểm (Hazard) và Rủi ro (Risk)

Trong lĩnh vực an toàn máy móc, việc phân biệt hai khái niệm này là rất quan trọng:

• Nguy hiểm (Hazard): Là nguồn tiềm năng gây ra thương tích hoặc thiệt hại sức khỏe. Đối với băng tải, các ví dụ điển hình bao gồm: điểm kẹp giữa băng và puli, cạnh sắc, bề mặt trơn trượt, năng lượng điện hoặc khí nén chưa được cô lập. Nguy hiểm là yếu tố cố hữu của thiết bị.
• Rủi ro (Risk): Là sự kết hợp giữa xác suất xảy ra một sự kiện nguy hiểm và mức độ nghiêm trọng của thương tích hoặc thiệt hại sức khỏe có thể xảy ra. Rủi ro là thước đo định lượng về mức độ không an toàn của một hệ thống.

2.2. Khung pháp lý và Tiêu chuẩn An toàn Thiết kế Băng tải

Tiêu chuẩn quốc tế là nền tảng cho mọi quy trình Đánh giá rủi ro và an toàn trong thiết kế. Các tiêu chuẩn chính bao gồm:

• ISO 12100:2010 (Safety of machinery – General principles for design – Risk assessment and risk reduction): Đây là tiêu chuẩn cơ bản nhất, cung cấp một khuôn khổ rõ ràng cho quy trình đánh giá rủi ro ba bước và nguyên tắc giảm thiểu rủi ro (được đề cập chi tiết ở Mục 3). Mọi thiết kế an toàn máy móc đều phải tuân theo nguyên tắc này.
• Chỉ thị Máy móc EU (EU Machinery Directive 2006/42/EC): Đặc biệt quan trọng đối với các nhà sản xuất xuất khẩu sang thị trường châu Âu, chỉ thị này yêu cầu phải thực hiện Đánh giá rủi ro và an toàn trong thiết kế và cung cấp Tài liệu Kỹ thuật (Technical File) để dán nhãn CE.
• Tiêu chuẩn về băng tải cụ thể (ví dụ: ISO 3892-1 / ANSI B20.1): Các tiêu chuẩn này cung cấp các yêu cầu chi tiết về khoảng cách an toàn, thiết kế lưới chắn, và yêu cầu đối với các thiết bị dừng khẩn cấp (E-Stop).
• OSHA (Occupational Safety and Health Administration): Tại Mỹ, các quy định của OSHA đặt ra các yêu cầu pháp lý cụ thể về bảo vệ máy móc (Machine Guarding) mà các hệ thống băng tải phải tuân thủ.

Trách nhiệm của Nhà thiết kế là áp dụng những tiêu chuẩn này ngay từ bản vẽ đầu tiên, còn Nhà sản xuất phải đảm bảo các giải pháp thiết kế an toàn được triển khai chính xác trong quá trình chế tạo và lắp đặt.

2.3. Ma trận Rủi ro (Risk Matrix) – Công cụ định lượng

Ma trận Rủi ro là công cụ định lượng trung tâm trong quy trình Đánh giá rủi ro và an toàn trong thiết kế. Nó cho phép nhóm thiết kế nhanh chóng xác định mức độ ưu tiên của các rủi ro. Ma trận được xây dựng dựa trên hai trục chính:

• Xác suất (Likelihood): Mức độ thường xuyên mà tai nạn có thể xảy ra (ví dụ: Rất Hiếm, Ít, Thỉnh thoảng, Thường xuyên).
• Mức độ nghiêm trọng (Severity): Hậu quả tồi tệ nhất có thể xảy ra (ví dụ: Tổn thương nhẹ, Tổn thương có thể hồi phục, Tổn thương vĩnh viễn, Tử vong).

Khi hai yếu tố này được nhân với nhau, kết quả (ví dụ: Thấp, Trung bình, Cao, Cực kỳ Cao) sẽ chỉ ra mức độ rủi ro hiện tại. Ví dụ, một rủi ro có Mức độ nghiêm trọng là Tử vong (4) và Xác suất là Thường xuyên (4) sẽ tạo ra mức rủi ro Cực kỳ Cao (16), yêu cầu phải giảm thiểu ngay lập tức bằng các biện pháp kiểm soát kỹ thuật.

3. Quy trình Đánh giá Rủi ro và An toàn trong Thiết kế

Quy trình Đánh giá rủi ro và an toàn trong thiết kế phải tuân thủ theo chu trình lặp lại, thường được tiêu chuẩn hóa theo ISO 12100. Chu trình này đảm bảo rằng mọi rủi ro đều được xử lý một cách hệ thống.

3.1. Bước 1: Nhận diện Nguy hiểm (Hazard Identification)

Bước đầu tiên là xác định tất cả các nguy hiểm tiềm ẩn trong hệ thống băng tải, bao gồm mọi chế độ vận hành (vận hành bình thường, khởi động, dừng, bảo trì, vệ sinh, khắc phục sự cố). Các kỹ thuật thường được sử dụng bao gồm:

• Brainstorming: Tập hợp đội ngũ thiết kế, vận hành và bảo trì để liệt kê các nguy hiểm dựa trên kinh nghiệm.
• What-If Analysis: Đặt các câu hỏi giả định như: “Điều gì xảy ra nếu con lăn bị kẹt?”, “Điều gì xảy ra nếu người vận hành tắt nhầm công tắc?”.
• Checklist: Sử dụng danh sách kiểm tra các nguy hiểm đã biết trong ngành băng tải (Điểm Kẹp, Trượt, Điện giật, Rơi ngã).

Các khu vực nguy hiểm điển hình trên băng tải cần nhận diện bao gồm:

• Khu vực Pulley đầu/cuối và Puli căng đai (Take-up Pulleys).
• Động cơ và hộp số.
• Điểm chuyển tiếp vật liệu (Transfer Points).
• Các thiết bị làm sạch đai (Belt Cleaners) và dao cạo.
• Khu vực dưới băng tải (nơi vật liệu có thể rơi xuống).

3.2. Bước 2: Phân tích Rủi ro (Risk Analysis)

Sau khi nhận diện nguy hiểm, nhóm thiết kế phải phân tích từng nguy hiểm đó bằng cách áp dụng Ma trận Rủi ro để xác định mức độ Rủi ro (Risk Level) trước khi thực hiện bất kỳ biện pháp giảm thiểu nào (Initial Risk). Các phương pháp phân tích chuyên sâu có thể được áp dụng:

• HAZOP (Hazard and Operability Study): Phân tích hệ thống bằng cách sử dụng các từ khóa hướng dẫn (ví dụ: “Không có lưu lượng”, “Lưu lượng nhiều hơn”, “Lỗi van”) để dự đoán các chế độ lỗi và hậu quả.
• FTA (Fault Tree Analysis): Xây dựng cây lỗi ngược từ một sự kiện không mong muốn (ví dụ: “Người lao động bị mắc kẹt”) để xác định chuỗi các lỗi cơ bản dẫn đến sự kiện đó.

Việc phân tích phải trả lời các câu hỏi: Ai bị thương? Bị thương như thế nào? Xảy ra ở đâu? Tần suất xảy ra là bao nhiêu?

3.3. Bước 3: Đánh giá Rủi ro (Risk Evaluation)

Bước này so sánh mức độ Rủi ro ban đầu (Initial Risk) với Mức Rủi ro Chấp nhận được (Acceptable Risk Level) đã được định trước dựa trên các tiêu chuẩn an toàn của công ty và quốc gia.

• Nếu Rủi ro ban đầu > Rủi ro Chấp nhận được: Cần phải thực hiện các biện pháp giảm thiểu.
• Nếu Rủi ro ban đầu $\le$ Rủi ro Chấp nhận được: Rủi ro được coi là đã kiểm soát, nhưng vẫn cần tài liệu hóa.

Quá trình này giúp ưu tiên các hành động khắc phục, tập trung nguồn lực vào những rủi ro Cực kỳ Cao và Cao trước tiên.

3.4. Bước 4: Giảm thiểu Rủi ro (Risk Reduction)

Đây là bước thực hiện các thay đổi thiết kế nhằm giảm Rủi ro còn lại (Residual Risk) xuống mức thấp nhất có thể (ALARP – As Low As Reasonably Practicable). ISO 12100 quy định Nguyên tắc 3 Bước (Three-Step Method) bắt buộc:

• Thiết kế An toàn Nội tại (Inherently Safe Design): Loại bỏ nguy hiểm ngay từ đầu (ví dụ: thay thế băng tải xích bằng băng tải đai kín, loại bỏ điểm kẹp bằng cách thiết kế hệ thống truyền động không dây). Đây là biện pháp hiệu quả nhất.
• Biện pháp Bảo vệ Kỹ thuật và Bổ sung (Engineering Guarding and Supplementary Protective Measures): Nếu không thể loại bỏ hoàn toàn nguy hiểm, hãy sử dụng các biện pháp kiểm soát kỹ thuật như lưới chắn cố định, khóa liên động, rèm ánh sáng an toàn (Safety Light Curtains), và các thiết bị dừng khẩn cấp.
• Thông tin, Cảnh báo và Huấn luyện (Information, Warning, and Training): Khi rủi ro còn lại không thể loại bỏ bằng hai bước trên, phải cung cấp cảnh báo, biển báo an toàn, và huấn luyện quy trình làm việc an toàn, đặc biệt là quy trình Lockout/Tagout (LOTO).

4. Các Nguy hiểm Cụ thể và Giải pháp An toàn trong Thiết kế Băng tải

Việc Đánh giá rủi ro và an toàn trong thiết kế đòi hỏi phải phân tích từng loại nguy hiểm và đưa ra giải pháp kỹ thuật tương ứng.

4.1. Nguy hiểm Cơ khí (Mechanical Hazards)

Nguy hiểm cơ khí là loại phổ biến nhất trên hệ thống băng tải, chủ yếu liên quan đến các bộ phận chuyển động.

• Điểm Kẹp (Nip Points): Xảy ra khi hai bộ phận chuyển động đồng thời gần nhau (ví dụ: đai và puli, hai băng tải giao nhau). Đây là nguyên nhân hàng đầu gây ra các tai nạn nghiêm trọng. Đánh giá rủi ro và an toàn trong thiết kế yêu cầu sử dụng Lưới chắn Cố định (Fixed Guarding) bao phủ hoàn toàn các puli, con lăn, và toàn bộ khu vực tiếp xúc. Khoảng cách an toàn của lưới chắn phải được tính toán theo tiêu chuẩn (ví dụ: ISO 13857) để đảm bảo không thể đưa ngón tay hoặc bàn tay vào vùng nguy hiểm.
• Các Bộ phận Quay (Rotating Parts): Trục động cơ, khớp nối, bánh răng, và các bộ phận truyền động. Vỏ bọc hoàn toàn (Enclosures) cho tất cả các bộ phận này. Vỏ bọc phải chắc chắn, không có lỗ hở đủ lớn để tiếp cận bộ phận quay.
• Vật liệu Rơi (Falling Objects): Đặc biệt nguy hiểm ở các băng tải trên cao hoặc tại các điểm chuyển tiếp vật liệu. Lắp đặt Tấm chắn bên dưới (Drip Pans/Skirts) hoặc sàn bảo vệ ở các khu vực có nguy cơ rơi vật liệu. Tại điểm chuyển tiếp, sử dụng máng dẫn vật liệu (Chutes) có thiết kế góc nghiêng tối ưu để giảm thiểu văng bắn và rơi.

4.2. Nguy hiểm Điện và Khí nén (Electrical and Pneumatic Hazards)

Việc cô lập năng lượng không đúng cách là nguyên nhân chính gây thương tích trong quá trình bảo trì.

• Cô lập Năng lượng (Energy Isolation): Yêu cầu LOTO (Lockout/Tagout) cho băng tải. Thiết kế hệ thống phải bao gồm các Điểm ngắt điện Chính (Main Disconnect) có thể khóa được và các van khí nén hoặc thủy lực có thể khóa được, được đặt ở vị trí dễ tiếp cận để thực hiện quy trình LOTO. Mỗi nguồn năng lượng cần có một điểm cô lập riêng biệt.
• Lỗi Hệ thống Điều khiển (Control System Failure): Lỗi phần mềm, lỗi cảm biến hoặc hỏng hóc thiết bị có thể dẫn đến khởi động bất ngờ. Sử dụng PLC An toàn (Safety PLC) và các thành phần an toàn được chứng nhận (Certified Safety Components) tuân thủ tiêu chuẩn ISO 13849 (Performance Level – PL) hoặc IEC 62061 (Safety Integrity Level – SIL). Các chức năng an toàn (ví dụ: giám sát tốc độ zero, dừng khẩn cấp) phải độc lập với các chức năng điều khiển thông thường.

4.3. Nguy hiểm Vận hành và Con người (Operational and Ergonomic Hazards)

Nguy hiểm liên quan đến sự tương tác giữa con người và máy móc trong quá trình làm việc hàng ngày.

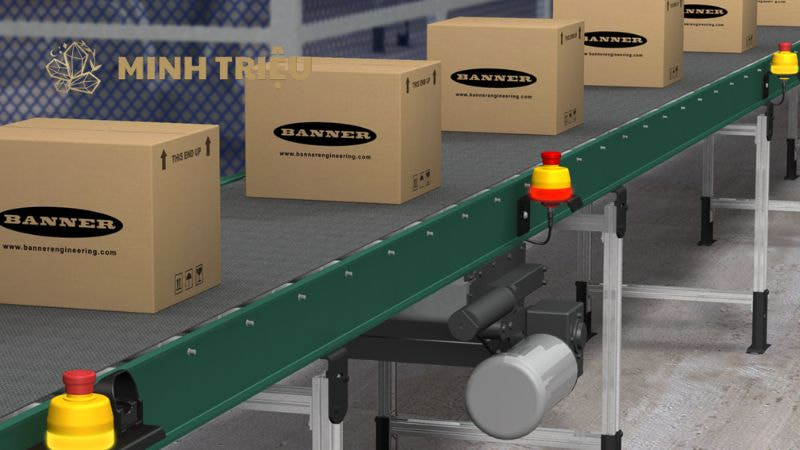

• Dừng Khẩn cấp (Emergency Stop – E-Stop): Cần được tiếp cận nhanh chóng từ mọi vị trí. Đánh giá rủi ro và an toàn trong thiết kế yêu cầu nút E-Stop phải là loại ấn giữ (Latching), có màu đỏ trên nền vàng. Đối với băng tải dài, phải sử dụng Dây kéo E-Stop (Pull Cord Switch) chạy dọc theo toàn bộ chiều dài, đảm bảo người vận hành có thể dừng máy ngay lập tức tại bất kỳ điểm nào.
• Truy cập Bất ngờ (Unexpected Access): Người lao động cố gắng đi vào khu vực nguy hiểm. Sử dụng Hàng rào an toàn (Safety Fences) và Cửa an toàn có Khóa liên động (Interlock Gates). Khóa liên động phải đảm bảo rằng nếu cửa mở, hệ thống băng tải sẽ ngay lập tức ngừng hoạt động (Zero-speed monitoring) và chỉ có thể khởi động lại bằng lệnh reset thủ công sau khi cửa đã đóng.
• Thao tác Thủ công (Ergonomics): Chiều cao làm việc không phù hợp gây ra nguy cơ chấn thương cột sống. Điều chỉnh Chiều cao Băng tải (Ergonomic Height) phù hợp với công việc (ví dụ: chiều cao đóng gói là $800-900 \text{mm}$, chiều cao kiểm tra là $1000-1100 \text{mm}$).

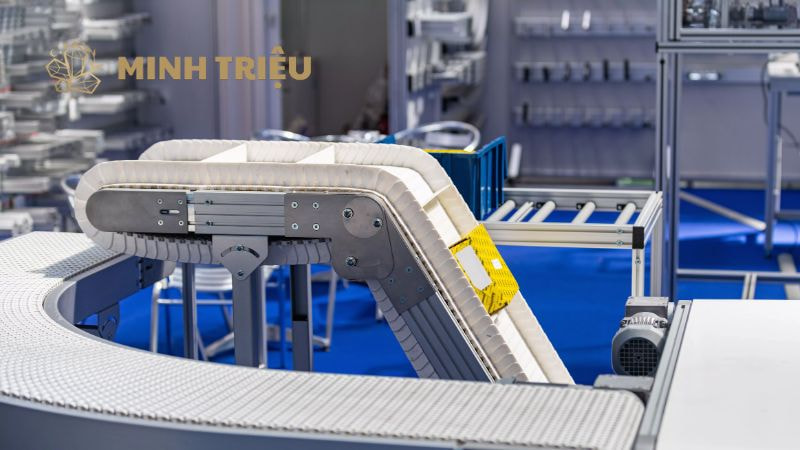

5. Tích hợp An toàn vào Thiết kế Chi tiết (Safety by Design)

Việc tích hợp an toàn vào thiết kế (Safety by Design) là việc áp dụng các biện pháp kiểm soát kỹ thuật ở cấp độ cao nhất.

5.1. Thiết bị Bảo vệ Cố định và Di động (Guarding Systems)

Các tiêu chuẩn an toàn đặt ra các yêu cầu khắt khe cho hệ thống lưới chắn:

• Nguyên tắc Vô hiệu hóa (Disablement Principle): Lưới chắn phải đủ bền và được cố định chắc chắn, chỉ có thể tháo rời bằng công cụ đặc biệt (ví dụ: chìa khóa, dụng cụ mở vít).
• Khoảng cách An toàn (Safety Distance): Khoảng cách từ mặt lưới chắn đến vùng nguy hiểm phải tuân thủ nghiêm ngặt bảng 1 (ví dụ: Bảng 1 theo ISO 13857). Điều này ngăn chặn việc người vận hành cố gắng vươn tay vào khu vực nguy hiểm.
• Thiết kế cho Bảo trì: Các bộ phận cần bảo trì thường xuyên (ví dụ: bộ căng đai) nên được bảo vệ bằng Lưới chắn Di động có Khóa liên động, cho phép truy cập nhanh hơn nhưng vẫn đảm bảo máy dừng khi cửa mở.

5.2. Hệ thống Khóa Liên động và Cảm biến An toàn (Interlocks and Safety Sensors)

Khóa liên động điện tử là biện pháp giảm thiểu rủi ro bậc hai quan trọng nhất, sau khi thiết kế an toàn nội tại.

• Khóa liên động Cửa (Guard Interlocks): Sử dụng các công tắc khóa liên động an toàn (Safety Interlock Switches) với tính năng giám sát kép (dual-channel monitoring) để đảm bảo độ tin cậy. Các công tắc này phải có mã hóa (ví dụ: RFID code) để ngăn chặn việc bị người vận hành cố ý vô hiệu hóa.
• Cảm biến Quang điện An toàn (Safety Light Curtains/AOPDs): Được sử dụng rộng rãi tại các khu vực nạp liệu hoặc dỡ hàng (infeed/outfeed) không cần lưới chắn cố định. Nếu một vật thể hoặc cơ thể người đi qua chùm tia sáng, hệ thống điều khiển an toàn sẽ kích hoạt dừng khẩn cấp.
• Giám sát Tốc độ (Speed Monitoring): Sử dụng bộ mã hóa (Encoder) hoặc cảm biến tiệm cận an toàn để xác định khi nào băng tải đã dừng hoàn toàn (Zero Speed) trước khi mở khóa cửa an toàn, tuân thủ yêu cầu về năng lượng lưu trữ.

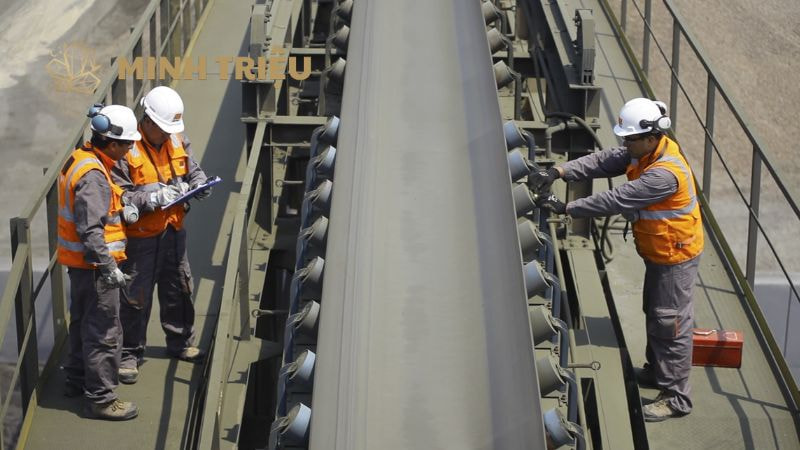

5.3. Thiết kế để Bảo trì An toàn (Design for Safe Maintenance)

Đánh giá rủi ro và an toàn trong thiết kế phải xem xét các nhiệm vụ bảo trì và tạo điều kiện để thực hiện chúng an toàn nhất có thể.

• Vị trí LOTO: Tất cả các điểm cô lập năng lượng (điện, thủy lực, khí nén) phải được gắn nhãn rõ ràng, dễ tiếp cận và được thiết kế để có thể khóa bằng nhiều khóa (multi-hasp lock) để nhiều người cùng thực hiện LOTO.
• Thiết kế Khả năng Tiếp cận: Các bộ phận cần thay thế hoặc kiểm tra thường xuyên (ví dụ: ổ trục, cảm biến) phải được đặt ở vị trí dễ dàng tiếp cận mà không cần tháo rời toàn bộ lưới chắn hoặc đi vào khu vực nguy hiểm.
• Dụng cụ Chuyên dụng An toàn: Cung cấp các công cụ và thiết bị hỗ trợ (ví dụ: bệ thang, sàn công tác) được thiết kế tích hợp để phục vụ việc bảo trì các băng tải cao hoặc dài.

6. Kết luận

Việc đầu tư vào Đánh giá rủi ro và an toàn trong thiết kế không chỉ là một khoản chi phí tuân thủ, mà là một chiến lược kinh doanh thông minh. Bằng cách giảm thiểu rủi ro tai nạn và tăng cường độ tin cậy của thiết bị, doanh nghiệp sẽ tối thiểu hóa thời gian ngừng máy, giảm chi phí bảo hiểm và tăng cường năng suất lao động. An toàn máy móc được tích hợp ngay từ khâu thiết kế là chìa khóa để đạt được một môi trường sản xuất không chỉ hiệu quả mà còn bền vững, tạo ra lợi thế cạnh tranh rõ rệt trên thị trường toàn cầu.
