Con lăn và Hệ thống đỡ con lăn: Yếu Tố Cốt Lõi Quyết Định Hiệu Suất Băng Tải Tự Động

Con lăn và hệ thống đỡ con lăn đại diện cho thành phần cơ khí tối quan trọng, chúng trực tiếp định hình hiệu suất và độ tin cậy của mọi hệ thống băng tải tự động trong sản xuất công nghiệp. Vai trò thiết yếu này xuất phát từ việc chúng đảm nhận chức năng chịu tải trọng liên tục, giảm thiểu ma sát vận hành, và duy trì sự ổn định của dây băng trong suốt quá trình vận chuyển vật liệu hoặc sản phẩm. Thiếu vắng các bộ phận này, hay khi chúng hoạt động kém hiệu quả, toàn bộ hệ thống sẽ lập tức đối mặt với nguy cơ gia tăng tiêu thụ năng lượng, giảm tuổi thọ thiết bị, và thậm chí là ngừng sản xuất do hỏng hóc đột ngột. Do đó, việc đầu tư và tối ưu hóa cho con lăn và hệ thống đỡ con lăn luôn được xem là chiến lược cốt lõi để duy trì tính cạnh tranh và hiệu suất vận hành cao trong mọi dây chuyền.

1. Con lăn Băng tải: Khái niệm, Cấu tạo và Phân loại

1.1. Con lăn là gì? Chức năng chính

Con lăn là bộ phận quay hình trụ, chúng thực hiện nhiệm vụ chịu tải trọng vật liệu và dẫn hướng dây băng trong hệ thống băng tải. Bộ phận này thường được làm từ thép, inox, hoặc nhựa, tùy thuộc vào môi trường và tải trọng yêu cầu. Chức năng quan trọng nhất của con lăn bao gồm việc giảm thiểu tối đa lực ma sát giữa dây băng và khung đỡ, từ đó tiết kiệm năng lượng tiêu thụ cho động cơ. Đồng thời, chúng cũng tạo ra chuyển động quay trơn tru, giúp duy trì tốc độ và độ ổn định của dòng vật liệu đang được vận chuyển.

1.2. Phân loại chi tiết Con lăn Băng tải

Con lăn băng tải được phân loại chủ yếu dựa trên chức năng vận hành và vật liệu chế tạo, đáp ứng các yêu cầu kỹ thuật đa dạng của hệ thống băng tải tự động. Dựa trên vai trò trong hệ thống truyền động, con lăn được chia thành hai nhóm chính:

1. Phân loại theo chức năng:
   • Con lăn Chủ động (Drive Roller): Chúng kết nối trực tiếp hoặc gián tiếp với động cơ (motor), thực hiện nhiệm vụ tạo ra lực kéo cần thiết để di chuyển dây băng.
   • Con lăn Bị động (Idler Roller): Chúng không nhận lực trực tiếp từ động cơ mà chỉ quay theo sự di chuyển của dây băng, đóng vai trò con lăn đỡ trên (chịu tải) và con lăn đỡ dưới/hồi (đỡ dây băng khi quay về).
   • Con lăn Giảm chấn (Impact Roller): Chúng được lắp đặt tại các khu vực tiếp liệu, nơi vật liệu rơi xuống dây băng, nhằm hấp thụ xung lực và bảo vệ cấu trúc dây băng khỏi hư hại.
2. Phân loại theo cấu tạo/vật liệu:
   • Con lăn Thép (Steel Roller): Chúng sở hữu độ bền cơ học cao, lý tưởng cho các ứng dụng chịu tải nặng và vận chuyển vật liệu có tính mài mòn cao.
   • Con lăn Inox (Stainless Steel Roller): Chúng cung cấp khả năng chống ăn mòn vượt trội, là lựa chọn bắt buộc cho các ngành công nghiệp thực phẩm, dược phẩm, hoặc hóa chất, nơi yêu cầu vệ sinh và kháng hóa chất nghiêm ngặt.
   • Con lăn Nhựa/PVC (Plastic/PVC Roller): Chúng thích hợp cho tải nhẹ và môi trường ẩm ướt, đồng thời giúp giảm thiểu độ ồn đáng kể trong quá trình vận hành.

1.3. Cấu tạo cơ bản của một Con lăn

Một con lăn hoàn chỉnh bao gồm ba thành phần cấu tạo cơ bản là trục, vỏ, và hệ thống ổ bi cùng phớt chắn bụi, mỗi phần đều có chức năng chuyên biệt để đảm bảo hiệu suất quay.

• Trục con lăn (Shaft): Bộ phận này đóng vai trò là xương sống, chúng cố định con lăn vào khung đỡ băng tải và chịu toàn bộ tải trọng tĩnh lẫn động.
• Vỏ con lăn (Shell): Lớp ngoài này trực tiếp tiếp xúc với dây băng và vật liệu, chúng quyết định khả năng chịu mài mòn và độ ma sát bề mặt.
• Hệ thống Gối đỡ/Ổ bi (Bearing) và Phớt chắn bụi (Seal): Đây là hệ thống cơ khí phức tạp, nơi bạc đạn con lăn cho phép trục quay trơn tru, trong khi phớt chắn bụi bảo vệ ổ bi khỏi các tác nhân gây hư hỏng từ môi trường như bụi bẩn và hơi ẩm.

2. Hệ thống đỡ Con lăn: Cấu trúc và Tầm quan trọng

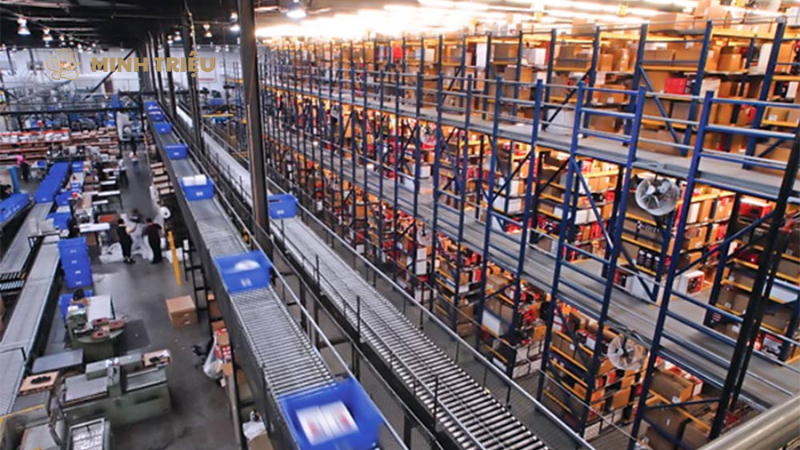

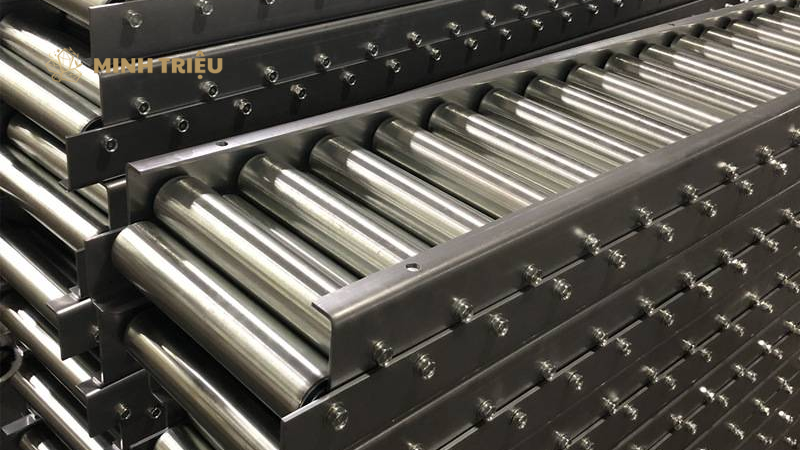

2.1. Khung đỡ Con lăn (Roller Frame/Stands)

Khung đỡ con lăn, hay còn gọi là giá đỡ, thực hiện nhiệm vụ cơ bản là cố định các con lăn đúng vị trí và duy trì độ cứng vững cần thiết cho toàn bộ cấu trúc băng tải. Vật liệu chế tạo khung đỡ thường là thép hoặc nhôm, được thiết kế để chịu được các lực kéo căng, lực nén, và rung động trong quá trình vận hành. Các loại khung đỡ băng tải phổ biến hiện nay bao gồm:

Bảng 1: Phân loại Khung đỡ Băng tải và Ứng dụng

Loại Khung Đỡ	Đặc Điểm Cấu Tạo	Ứng Dụng Điển Hình
Khung Đỡ Thẳng (Flat Frame)	Cố định con lăn nằm ngang trên một mặt phẳng.	Băng tải vận chuyển thùng carton, pallet, sản phẩm hoàn thiện.

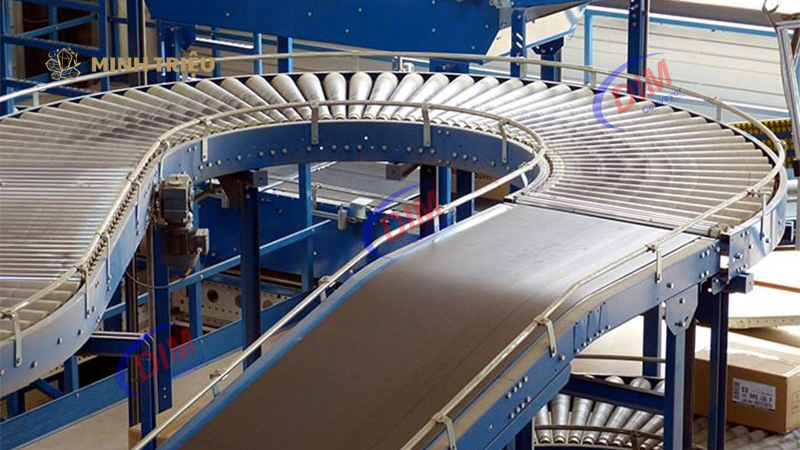

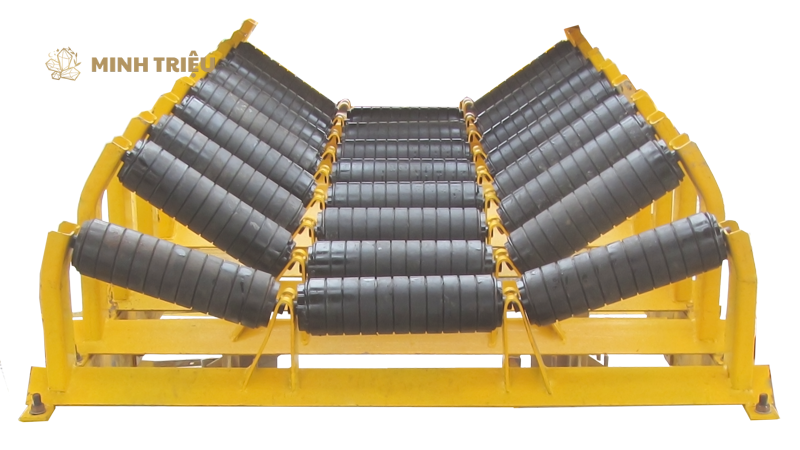

Khung Đỡ Chữ V/Máng (Troughing Frame)	Cố định 2-3 con lăn tạo thành hình máng, thường có góc nghiêng 20° – 45°.	Băng tải vật liệu rời (than đá, quặng, ngũ cốc), tăng khả năng chứa và chống tràn.
Khung Đỡ Di Động (Portable/Transfer Frame)	Thiết kế dạng module hoặc có bánh xe, cho phép điều chỉnh vị trí và góc băng tải.	Các hệ thống đóng gói linh hoạt, kho bãi cần thay đổi bố trí.

2.2. Vai trò của Gối đỡ và Ổ bi

Hệ thống gối đỡ và ổ bi đảm bảo con lăn quay với ma sát thấp nhất và tuổi thọ cao nhất, chúng là trung tâm của mọi chuyển động. Ổ bi (Bạc đạn), thường là loại bi cầu rãnh sâu hoặc bi côn, chịu trách nhiệm chuyển hóa ma sát trượt thành ma sát lăn, giảm đáng kể công suất cần thiết để vận hành. Gối đỡ con lăn (Bearing Housing) bao quanh và cố định ổ bi, đóng vai trò như một lớp bảo vệ cơ học và môi trường, ngăn chặn sự xâm nhập của các chất gây ô nhiễm, vốn là nguyên nhân chính gây hỏng bạc đạn con lăn. Tầm quan trọng của gối đỡ và ổ bi là không thể phủ nhận: chúng quyết định trực tiếp độ ồn phát sinh và khả năng chịu tải cục bộ của con lăn.

2.3. Đảm bảo độ ổn định và căn chỉnh

Hệ thống đỡ con lăn tối ưu phải đảm bảo độ ổn định cấu trúc và khả năng căn chỉnh chính xác (alignment) của tất cả các con lăn, yếu tố then chốt để kéo dài tuổi thọ của dây băng tải. Khi khung đỡ băng tải bị cong vênh hoặc căn chỉnh sai lệch, con lăn sẽ quay không đồng tâm, gây ra hiện tượng lệch dây băng (belt tracking issues) và mài mòn không đều. Độ ổn định này không chỉ giúp giữ con lăn và hệ thống đỡ con lăn hoạt động trong điều kiện lý tưởng mà còn bảo vệ dây băng tải – bộ phận thường đắt tiền và khó thay thế nhất – khỏi bị rách hoặc hỏng sớm. Việc duy trì độ ổn định này còn có ảnh hưởng trực tiếp đến chất lượng sản phẩm được vận chuyển, đặc biệt trong các ngành yêu cầu độ chính xác cao.

3. Tiêu chí Lựa chọn Con lăn và Hệ thống đỡ Tối ưu

3.1. Xác định Yêu cầu Vận hành

Việc lựa chọn con lăn và hệ thống đỡ tối ưu đòi hỏi phải xác định rõ ràng các yêu cầu vận hành cụ thể về tải trọng, tốc độ, và điều kiện môi trường làm việc.

• Tải trọng: Lựa chọn vật liệu và đường kính con lăn phải phù hợp với tải trọng tối đa. Đường kính lớn hơn thường chịu tải tốt hơn. Công thức tính toán phải bao gồm trọng lượng của vật liệu, dây băng, và bản thân con lăn.
• Tốc độ: Tốc độ quay cao đòi hỏi việc sử dụng loại bạc đạn con lăn có độ chính xác cao hơn (thường là cấp chính xác P5 hoặc P6) và hệ thống bôi trơn chuyên biệt để tránh hiện tượng quá nhiệt và hỏng hóc sớm.
• Môi trường: Đối với môi trường ăn mòn, cần chọn con lăn Inox hoặc con lăn nhựa/PVC. Đối với môi trường bụi bẩn, hệ thống gối đỡ con lăn phải trang bị phớt chắn bụi đa tầng (multi-labyrinth seals) để bảo vệ bạc đạn con lăn.

3.2. Công thức tính toán Cơ bản

Việc tính toán cơ bản đóng vai trò then chốt trong việc xác định khoảng cách lắp đặt con lăn và dự kiến tuổi thọ của bạc đạn, đảm bảo an toàn và hiệu quả kinh tế.

Bảng 2: Các yếu tố tính toán và tiêu chí thiết kế

Yếu Tố Tính Toán	Vai Trò Quyết Định	Công Thức Cơ Bản (Ví dụ)
Khoảng cách giữa các con lăn (Pitch – $L_c$)	Ảnh hưởng đến độ võng của dây băng và khả năng chịu tải.	$L_c \propto \frac{T}{W_c + W_m}$ (T: Lực căng, $W_c$: Trọng lượng con lăn, $W_m$: Trọng lượng vật liệu)
Lực căng dây băng (T)	Quyết định tổng tải trọng tác động lên con lăn.	$T = K \cdot L_{band}$ (K: Hệ số căng, $L_{band}$: Chiều dài băng tải)
Tuổi thọ bạc đạn dự kiến ($L_{10}$)	Đảm bảo bạc đạn con lăn hoạt động đủ số giờ thiết kế.	$L_{10} = \left(\frac{C}{P}\right)^3 \cdot 10^6$ (C: Tải trọng động cơ bản, P: Tải trọng tương đương)

Việc tính toán khoảng cách giữa các con lăn không chỉ ngăn ngừa sự võng quá mức của dây băng (thường giới hạn dưới $2\%$ khoảng cách) mà còn tối ưu hóa chi phí vật tư.

3.3. Tiêu chuẩn lắp đặt và Bảo trì

Các tiêu chuẩn về lắp đặt và bảo trì phải được thiết lập nghiêm ngặt, chúng đảm bảo con lăn và hệ thống đỡ con lăn hoạt động hiệu quả ngay từ ngày đầu tiên. Yêu cầu về độ chính xác gia công của khung đỡ băng tải phải đạt mức dung sai thấp nhất, giảm thiểu sai số lắp đặt. Hệ thống cần được thiết kế theo dạng module hóa, cho phép dễ dàng tháo lắp và thay thế từng con lăn riêng lẻ mà không cần dừng toàn bộ dây chuyền.

4. Bảo trì, Khắc phục Sự cố và Giải pháp

4.1. Quy trình Kiểm tra và Bảo trì Định kỳ

Các bước cơ bản của quy trình bảo trì băng tải bao gồm:

• Kiểm tra độ mòn của vỏ con lăn: Sử dụng thước đo để định lượng độ dày vỏ, nếu độ mòn vượt quá giới hạn cho phép, cần thay thế để tránh làm hỏng dây băng.
• Kiểm tra tình trạng ổ bi: Lắng nghe độ ồn bất thường và đo độ rung. Rung động cao là dấu hiệu rõ ràng của bạc đạn con lăn sắp hỏng, cần được thay thế kịp thời.
• Bôi trơn và thay thế định kỳ gối đỡ/bạc đạn: Đối với các loại gối đỡ con lăn có thể tái bôi trơn, việc bơm mỡ đúng loại và đúng lượng là bắt buộc. Đối với các loại được “bôi trơn trọn đời,” cần thay thế toàn bộ cụm khi có dấu hiệu hư hỏng.

4.2. Các Sự cố Thường gặp và Giải pháp

Danh sách các sự cố phổ biến liên quan đến con lăn và hệ thống đỡ con lăn bao gồm:

• Sự cố: Con lăn bị kẹt cứng hoặc quay không đều.
• Giải pháp: Thường do bạc đạn con lăn bị vỡ hoặc phớt chắn bụi bị hỏng, cho phép bụi bẩn xâm nhập. Cần thay thế toàn bộ cụm ổ bi và kiểm tra lại hệ thống gối đỡ con lăn.
• Sự cố: Con lăn phát ra tiếng ồn lớn hoặc rung động mạnh.
• Giải pháp: Đây là dấu hiệu của sự mất cân bằng tải trọng hoặc lỗi căn chỉnh. Cần căn chỉnh lại khung đỡ băng tải và kiểm tra độ đồng tâm của trục con lăn.
• Sự cố: Mài mòn không đều trên dây băng tải.
• Giải pháp: Nguyên nhân có thể do con lăn bị động bị kẹt ở một bên, tạo ra lực ma sát cục bộ lớn. Cần thay thế con lăn lỗi và kiểm tra lại góc nghiêng của khung đỡ băng tải (đối với băng tải máng).

5. Kết luận

Con lăn và hệ thống đỡ con lăn là những yếu tố đầu tư mang tính chiến lược, chúng quyết định trực tiếp đến tính liên tục và hiệu suất tổng thể của dây chuyền sản xuất. Bài viết đã phân tích chi tiết cấu tạo, chức năng của con lăn chủ động và con lăn bị động, cùng với vai trò then chốt của khung đỡ băng tải và gối đỡ con lăn trong việc bảo vệ bạc đạn con lăn. Việc thực hiện đúng quy trình lựa chọn con lăn dựa trên tải trọng, tốc độ và môi trường, kết hợp với chế độ bảo trì băng tải nghiêm ngặt, sẽ đảm bảo hệ thống băng tải công nghiệp đạt được tuổi thọ tối đa và hiệu suất năng lượng cao nhất. Đừng bao giờ cắt giảm chi phí cho những thành phần cơ khí cốt lõi này, vì sự cố từ một con lăn nhỏ có thể dẫn đến thiệt hại lớn cho toàn bộ hệ thống.
