Tiêu điểm Công nghệ: Băng tải trong Ngành Ô tô – Trái tim Tự động hóa và Nền tảng cho Kỷ nguyên Xe Điện (EV)

Ngành công nghiệp ô tô được coi là đỉnh cao của sản xuất tinh gọn, nơi mọi giây chậm trễ đều là tổn thất hàng triệu đô la. Xương sống làm nên tốc độ và độ chính xác đó chính là hệ thống Băng tải trong ngành ô tô tự động. Không chỉ là công cụ vận chuyển, băng tải còn là các trạm làm việc thông minh, định vị chính xác và đồng bộ hóa toàn bộ quy trình sản xuất, từ khâu hàn robot đến lắp ráp cuối cùng, quyết định trực tiếp đến chất lượng sản phẩm đầu ra.

1. Băng tải – Mạch máu của Nhà máy Ô tô Hiện đại

1.1. Tầm quan trọng Chiến lược của Hệ thống Băng tải

Trong nhà máy sản xuất ô tô hiện đại, Băng tải trong ngành ô tô không đơn thuần là hệ thống vận chuyển nội bộ. Chúng là các “cỗ máy định vị” phức tạp, đảm bảo hàng nghìn linh kiện và hàng trăm thân vỏ xe được di chuyển, dừng lại và định vị chính xác đến từng milimet tại hàng trăm trạm làm việc tự động khác nhau.

Yếu tố Quyết định Chất lượng và Tốc độ sản xuất:

• Tốc độ Sản xuất (Throughput): Hệ thống băng tải quyết định chu kỳ thời gian sản xuất (Takt Time) của nhà máy. Bất kỳ tắc nghẽn hay lỗi định vị nào trên băng tải đều làm đình trệ toàn bộ dây chuyền, gây thiệt hại lớn về kinh tế.
• Chất lượng Sản phẩm: Tại các trạm hàn hoặc lắp ráp chi tiết, băng tải phải giữ vững thân xe (Body-in-White – BiW) trong quá trình chịu lực từ robot. Độ cứng vững và khả năng chống rung lắc của băng tải ảnh hưởng trực tiếp đến chất lượng mối hàn và độ chính xác của các chi tiết lắp ráp.
• Tính Linh hoạt (Flexibility): Một nhà máy hiện đại thường sản xuất nhiều mẫu xe (Mixed-Model) trên cùng một dây chuyền. Băng tải trong ngành ô tô phải đủ thông minh để nhận diện từng mẫu xe và tự động điều chỉnh tốc độ, độ cao và trình tự thao tác cho phù hợp.

1.2. Thách thức Đặt ra cho Băng tải Tự động trong Ngành Ô tô

Ngành ô tô đặt ra những yêu cầu kỹ thuật cao hơn hẳn so với logistics thông thường:

• Tải trọng và Độ bền: Thân xe và khung gầm có thể nặng từ vài trăm kg đến hơn một tấn. Băng tải phải được thiết kế với kết cấu thép vững chắc, sử dụng xích kéo tải nặng (heavy-duty chains) và hệ thống ổ trục, con lăn có tuổi thọ cao trong điều kiện vận hành liên tục 24/7.
• Môi trường Khắc nghiệt:
  • Công đoạn Hàn: Băng tải phải chịu được xỉ hàn, nhiệt độ cao, và nhiễu điện từ.
  • Công đoạn Sơn: Băng tải (đặc biệt là băng tải treo) phải hoạt động trong môi trường nhiệt độ cao (lò sấy) và chống ăn mòn từ hóa chất tẩy rửa và sơn.
• Độ Chính xác Định vị (Positional Accuracy): Robot hàn và lắp ráp yêu cầu thân xe phải được giữ cố định tại một tọa độ không gian chính xác, thường là pm 0.5mm hoặc nhỏ hơn. Băng tải phải tích hợp các cơ chế khóa định vị (pin-locators) và hệ thống điều khiển phản hồi vòng kín (closed-loop feedback) để đạt được độ chính xác này.

2. Phân loại Băng tải trong ngành ô tô theo Công đoạn Sản xuất

Để đáp ứng các yêu cầu kỹ thuật riêng biệt, các công đoạn sản xuất ô tô sử dụng các loại băng tải chuyên dụng khác nhau:

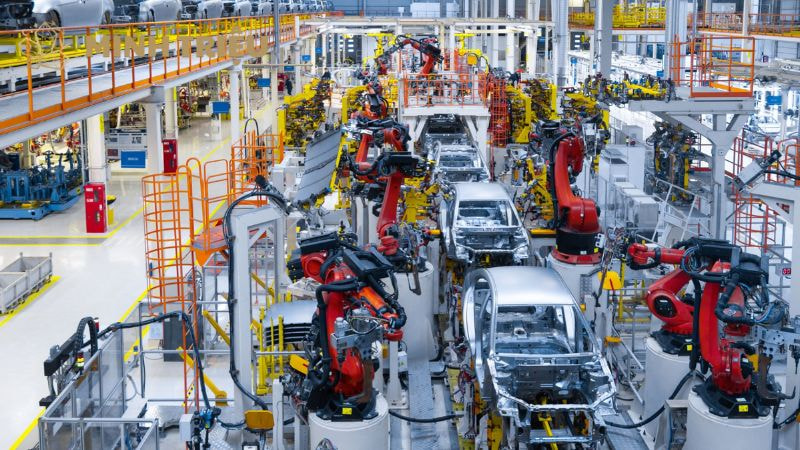

2.1. Công đoạn Hàn và Sản xuất Thân Vỏ (Body Shop)

Công đoạn này biến các tấm kim loại rời rạc thành một thân vỏ hoàn chỉnh (BiW), đòi hỏi sự ổn định cơ học tuyệt đối của hệ thống vận chuyển.

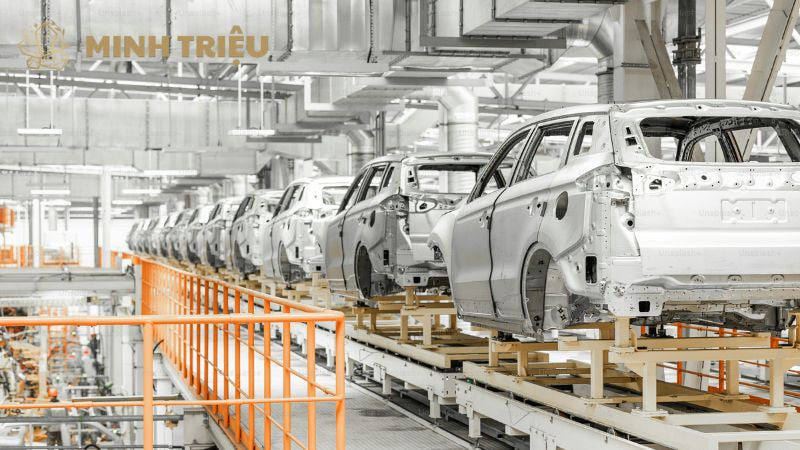

Băng tải Dạng Thanh trượt (Slat Conveyors):

• Cấu tạo: Thay vì sử dụng đai cao su, băng tải Slat sử dụng các thanh kim loại (slats) hoặc tấm thép cứng được gắn vào xích kép (dual-chain) nặng.
• Ưu điểm trong Body Shop: Tạo ra một nền tảng làm việc cứng cáp và chịu tải. Khi thân xe được đặt lên, hệ thống khóa cơ học sẽ định vị BiW và giữ nó vững chắc trong khi hàng trăm mối hàn được thực hiện bởi robot. Điều này giúp tránh rung lắc và đảm bảo chất lượng cấu trúc của xe.
• Vai trò cốt lõi: Sau khi hàn, Slat conveyors thường được sử dụng trong các trạm kiểm tra hình học và dung sai, nơi độ phẳng của bề mặt băng tải là cực kỳ quan trọng.

Băng tải Dạng Sàn (Skillet Conveyors):

• Chức năng: Skillet (tạm dịch: chảo trượt) là một loại nền tảng di động lớn, thường được dùng ở cuối Body Shop hoặc đầu Final Assembly. Nền tảng này có thể nâng hạ và xoay thân xe một cách tự động.
• Lợi ích Ergonomics: Cho phép công nhân và robot thao tác với thân xe ở độ cao lý tưởng (ví dụ: nâng thân xe lên cao để công nhân lắp đặt các chi tiết nội thất, hoặc hạ thấp để dễ dàng tiếp cận gầm xe). Việc tối ưu hóa tư thế làm việc này giúp tăng năng suất và giảm thiểu chấn thương nghề nghiệp cho nhân công.

2.2. Công đoạn Sơn (Paint Shop)

Công đoạn Sơn yêu cầu băng tải phải hoạt động trong môi trường kiểm soát nghiêm ngặt về nhiệt độ, độ ẩm và độ sạch, đồng thời phải kháng hóa chất.

Băng tải Móc treo trên cao (Overhead / Monorail Conveyors):

• Đặc điểm: Đây là hệ thống đường ray một hoặc nhiều ray (monorail hoặc dual-rail) chạy trên cao. Thân xe được móc vào một thiết bị treo đặc biệt (carrier) có khả năng xoay và nghiêng.
• Quy trình Nhúng sơn (E-Coat): Trong buồng sơn tĩnh điện (E-Coat), thân xe phải được nghiêng và nhúng hoàn toàn vào bồn hóa chất và sơn lỏng. Hệ thống móc treo phải có khả năng lật thân xe theo các góc chính xác để đảm bảo sơn phủ đều mọi ngóc ngách và thoát nước hoàn toàn sau khi rửa.
• Môi trường: Các bộ phận của băng tải tiếp xúc với nhiệt độ cao (hơn 200℃) trong lò sấy sơn và phải được bôi trơn bằng mỡ chịu nhiệt đặc biệt để tránh ô nhiễm không khí trong buồng sơn.

Hệ thống Power and Free (P&F):

• Cấu tạo: P&F sử dụng hai đường ray: một đường ray “Power” chứa xích kéo liên tục, và một đường ray “Free” chứa các xe trượt (trolleys) mang sản phẩm. Xe trượt có thể được móc vào hoặc tách ra khỏi xích kéo.
• Linh hoạt Tốc độ: P&F là xương sống của Paint Shop vì nó cho phép các thân xe di chuyển độc lập. Một xe có thể dừng tại trạm sơn mà không cần các xe khác dừng theo (Free). Sau khi hoàn thành, nó có thể tự động nhập trở lại dòng chảy (Power). Sự linh hoạt này là tối ưu cho các khu vực sấy khô và kiểm tra, nơi mỗi xe cần thời gian xử lý khác nhau.

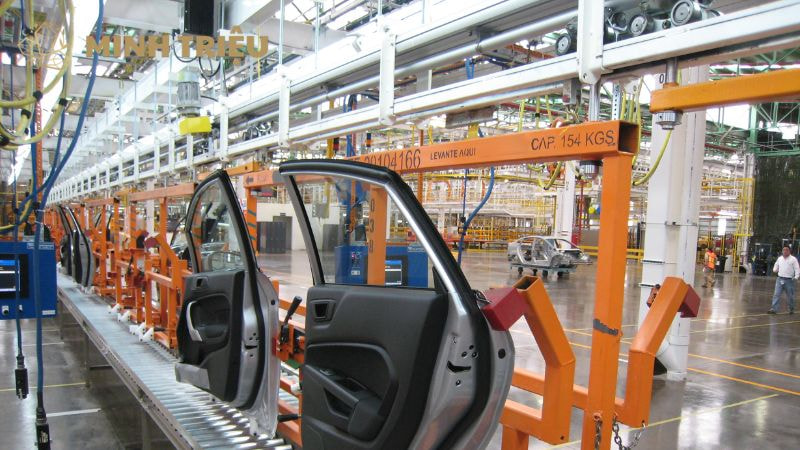

2.3. Công đoạn Lắp ráp Cuối cùng (Final Assembly)

Đây là công đoạn hội tụ nhiều loại chi tiết nhất và đòi hỏi sự linh hoạt trong việc thao tác của cả robot và con người.

Băng tải Dạng Ván trượt/Tấm trượt (Sled/Pallet Conveyors):Thường được sử dụng để vận chuyển các cụm module lớn như động cơ, hộp số, hoặc các bộ phận nội thất chính. Tấm trượt cung cấp một nền tảng sạch và cố định cho việc lắp ráp chi tiết.

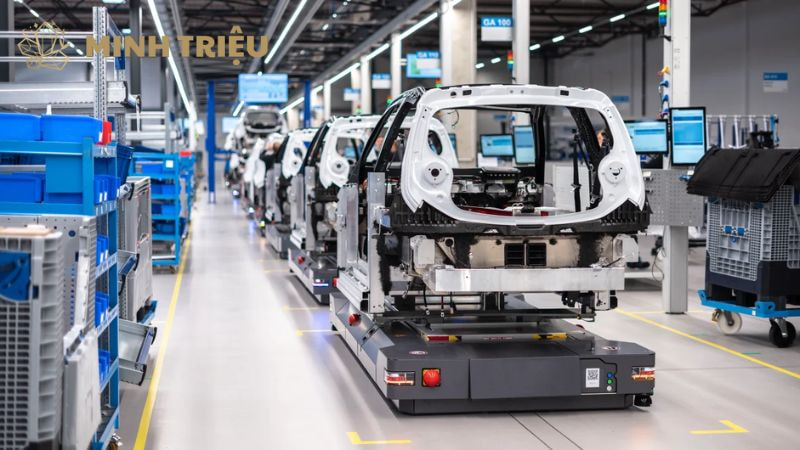

Xe Tự hành Có Hướng dẫn (AGVs / RGVs):

• Sự chuyển dịch Công nghệ: Các nhà máy ô tô đang dần thay thế một phần băng tải cố định bằng Xe Tự hành Có Hướng dẫn (Automated Guided Vehicles – AGVs) hoặc Xe Tự hành bằng Robot (Robotic Guided Vehicles – RGVs).
• Linh hoạt Vượt trội: AGVs không bị ràng buộc bởi đường ray cố định, cho phép các thân xe hoặc module di chuyển theo bất kỳ tuyến đường nào được lập trình. Điều này cho phép sản xuất đa mẫu (Mixed-Model Production) một cách dễ dàng hơn nhiều và thay đổi bố cục nhà máy nhanh chóng khi cần.
• Tăng Tính Độc lập: Mỗi chiếc xe tự hành là một trạm làm việc độc lập, có thể mang theo dụng cụ, năng lượng hoặc thậm chí là hệ thống kiểm soát chất lượng tích hợp.

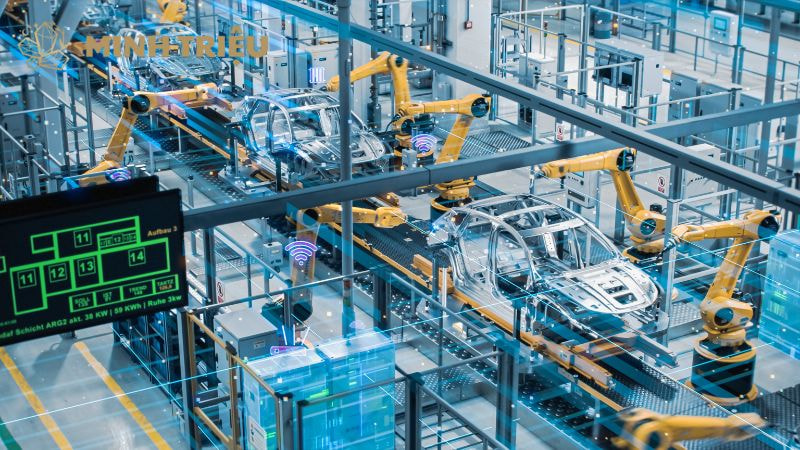

3. Công nghệ 4.0 và Tối ưu hóa Hiệu suất của Băng tải Ô tô

Để duy trì hiệu suất cao, Băng tải trong ngành ô tô phải được tích hợp sâu vào hệ thống số hóa của nhà máy.

3.1. Tích hợp IoT và Cảm biến để Giám sát Tình trạng (Condition Monitoring – CM)

Giám sát tình trạng (CM) là chìa khóa để chuyển đổi từ bảo trì theo lịch (Time-based PM) sang bảo trì dự đoán (Predictive Maintenance – PdM), giúp giảm chi phí ngừng máy và chi phí bảo trì khẩn cấp.

Phân tích Rung động (Vibration Analysis): Các cảm biến gia tốc không dây (Wireless Accelerometers) được gắn trên gối đỡ ổ trục của Slat Conveyors, các hộp số giảm tốc và động cơ kéo. Bằng cách phân tích phổ tần số (FFT), hệ thống có thể phát hiện các lỗi cơ học sớm nhất như: lỗi ổ trục (Bearing Faults), sai lệch trục (Misalignment), hoặc mất cân bằng (Imbalance).

Ví dụ: Phát hiện sự gia tăng rung động tần số cao trên ổ trục xích kéo, hệ thống PdM có thể dự đoán rằng ổ trục sẽ hỏng trong 4 tuần tới, cho phép đội ngũ bảo trì lập kế hoạch thay thế chính xác vào cuối tuần, tránh thời gian ngừng sản xuất.

Giám sát Dòng điện Động cơ (MCSA): Theo dõi sự thay đổi nhỏ trong dòng điện xoay chiều của động cơ điện, có thể báo hiệu lỗi cơ khí (như bánh răng bị mòn trong hộp số) hoặc lỗi điện (như hỏng cuộn dây rotor).

3.2. Điều khiển thông minh với PLC và MES

Hệ thống điều khiển (Control System) là bộ não của Băng tải trong ngành ô tô.

Đồng bộ hóa Tốc độ: Toàn bộ dây chuyền sản xuất có thể dài hàng kilomet, bao gồm nhiều đoạn băng tải được điều khiển độc lập nhưng phải đồng bộ hóa hoàn hảo. Hệ thống PLC (Programmable Logic Controller) quản lý các bộ truyền động (Drive Units) để đảm bảo tốc độ của đoạn băng tải Hàn khớp chính xác với tốc độ của đoạn Lắp ráp, tránh tình trạng “va chạm” hoặc “kéo giãn” khoảng cách giữa các xe.

Hệ thống Điều hành Sản xuất (MES): MES thu thập dữ liệu từ các cảm biến, PLC và robot, sau đó ra lệnh cho băng tải. Ví dụ: Nếu trạm kiểm tra chất lượng báo cáo lỗi hàng loạt, MES có thể tự động ra lệnh cho băng tải giảm tốc độ hoặc định tuyến các thân xe lỗi sang đường ray chờ sửa chữa (Rework Loop) mà không làm chậm dòng xe chính.

3.3. Digital Twin (Bản sao Số) và Mô phỏng

Công nghệ Digital Twin là mô hình ảo 3D mô phỏng chính xác hệ thống Băng tải trong ngành ô tô vật lý.

• Mô phỏng Quá trình: Trước khi thay đổi một thông số tốc độ hay thêm một robot mới, kỹ sư có thể chạy thử nghiệm trên Digital Twin. Mô hình này giúp phát hiện ra các điểm xung đột, tắc nghẽn hoặc lỗi định vị tiềm ẩn, cho phép tối ưu hóa logic điều khiển trước khi áp dụng vào nhà máy thực.
• Đào tạo và Hỗ trợ: Sử dụng bản sao số để đào tạo nhân viên bảo trì và vận hành, giảm thiểu rủi ro khi thao tác trực tiếp trên thiết bị thực tế.

4. Băng tải trong ngành ô tô và Cuộc cách mạng Xe Điện (EV)

Sự chuyển dịch sang sản xuất Xe Điện (EV) đang đặt ra những yêu cầu thiết kế hoàn toàn mới cho hệ thống băng tải, vì cấu trúc của xe EV rất khác biệt so với xe động cơ đốt trong (ICE).

4.1. Thách thức Lắp ráp Bộ Pin Lớn (Battery Packs)

Bộ pin (Battery Pack) của xe điện là module nặng nhất và quan trọng nhất, có thể nặng từ 400 kg đến 800 kg.

• Yêu cầu Tải trọng: Băng tải lắp ráp pin phải có khả năng chịu tải cao hơn nhiều so với băng tải lắp ráp động cơ ICE truyền thống. Cần các băng tải dạng tấm trượt (Pallet Conveyors) hoặc băng tải con lăn hạng nặng (Heavy-Duty Roller Conveyors).
• An toàn và Bảo vệ: Pin EV rất nhạy cảm với va đập và tĩnh điện. Hệ thống băng tải phải đảm bảo pin được vận chuyển êm ái, tránh rung lắc mạnh và phải có cơ chế bảo vệ pin khẩn cấp (Emergency Stop) được kích hoạt ngay khi phát hiện bất thường.
• Lắp ráp từ Dưới lên (Underbody Assembly): Với cấu trúc xe điện dựa trên nền tảng “Skateboard” (khung gầm phẳng tích hợp pin), pin thường được lắp từ dưới gầm xe lên. Điều này yêu cầu băng tải phải có khả năng nâng toàn bộ thân xe lên cao để robot và công nhân có không gian thao tác lắp đặt pin từ phía dưới.

4.2. Nhu cầu về Tính Linh hoạt Tuyệt đối và Module hóa

Thị trường EV đang thay đổi nhanh chóng, đòi hỏi nhà máy phải dễ dàng thay đổi sản phẩm.

• Sản xuất Kết hợp (Mixed-Model EV/ICE): Nhiều nhà sản xuất phải duy trì sản xuất cả hai loại xe trên cùng một nhà máy. Điều này thúc đẩy việc sử dụng các hệ thống vận chuyển module hóa, đặc biệt là AGVs, cho phép thay đổi quy trình sản xuất (routing) chỉ bằng cách lập trình lại phần mềm.
• Thiết kế Băng tải Module: Các băng tải không còn là một hệ thống cố định dài mà được chia thành các module nhỏ, dễ dàng tháo lắp và cấu hình lại (reconfigure) khi nhà máy chuyển đổi từ mẫu xe này sang mẫu xe khác.

4.3. Xu hướng Lắp ráp Đảo ngược (Reverse Assembly)

Quy trình lắp ráp truyền thống bắt đầu từ thân vỏ và đi dần vào bên trong. Với EV, quy trình đang được đảo ngược:

• Lắp ráp xung quanh Pin: Xe EV có thể được lắp ráp xung quanh Module pin và khung gầm.
• Phản ứng của Băng tải: Băng tải trong ngành ô tô phải cung cấp các nền tảng (Pallets hoặc AGVs) có khả năng định vị khung gầm, sau đó cho phép lắp đặt pin, sau cùng mới đến thân xe. Điều này đòi hỏi hệ thống định vị (locating pins) phải được thiết kế lại hoàn toàn.

5. Kết luận

Hệ thống Băng tải trong ngành ô tô không ngừng tiến hóa, từ những hệ thống cơ khí thô sơ thành các giải pháp tự động hóa thông minh, linh hoạt và được kết nối số hóa. Để duy trì lợi thế cạnh tranh trong kỷ nguyên xe điện, các nhà sản xuất ô tô cần phải ưu tiên đầu tư vào các công nghệ tiên tiến như PdM và AGVs. Điều này không chỉ giúp giảm thiểu chi phí vận hành mà còn là yếu tố then chốt đảm bảo chất lượng và tốc độ cung ứng cho thị trường đang phát triển không ngừng.
