Băng tải trong ngành Khai thác mỏ và Vật liệu xây dựng – Giải pháp Chịu tải Nặng và Tối ưu Hóa Chi phí Vận chuyển Đường dài

Trong môi trường khắc nghiệt của mỏ than, quặng, nhà máy xi măng và các công trình vật liệu xây dựng, Băng tải trong ngành khai thác mỏ và vật liệu xây dựng không chỉ là một phương tiện vận chuyển đơn thuần. Chúng là huyết mạch đảm bảo dòng chảy vật liệu dạng rời (Bulk Material Handling) liên tục, quyết định trực tiếp đến năng suất khai thác và chi phí sản xuất. Được thiết kế để chịu tải trọng cực lớn, va đập mạnh, độ mài mòn cao 24/7, hệ thống băng tải mỏ này là giải pháp chiến lược thay thế hiệu quả cho đội xe tải truyền thống.

1. Vai trò chiến lược của Băng tải trong ngành khai thác mỏ và vật liệu xây dựng

1.1. Xương sống của hệ thống Bulk Material Handling

Băng tải trong ngành khai thác mỏ và vật liệu xây dựng đóng vai trò là hệ thống vận chuyển chính, liên kết các khâu quan trọng từ khai thác, nghiền, sàng lọc, đồng nhất hóa đến xếp kho và xuất hàng. Khác với băng tải trong logistics (chuyên vận chuyển gói hàng đã đóng gói), băng tải trong ngành mỏ phải xử lý vật liệu thô dạng rời (Bulk Materials) với khối lượng khổng lồ.

Hệ thống băng tải mỏ không chỉ thực hiện chức năng di chuyển; nó còn kiểm soát tốc độ dòng vật liệu (Flow Control) và đóng góp trực tiếp vào việc tối ưu hóa chi phí vận hành (OPEX). Việc thay thế xe tải bằng băng tải đường dài có thể giảm đáng kể chi phí nhiên liệu, lốp xe và nhân công, tạo ra lợi thế cạnh tranh bền vững.

1.2. Thách thức cốt lõi mà Băng tải trong ngành khai thác mỏ và vật liệu xây dựng phải đối mặt

Môi trường khai thác mỏ và sản xuất vật liệu xây dựng (như xi măng, đá, cát) đặt ra ba yêu cầu khắt khe buộc thiết kế băng tải trong ngành khai thác mỏ và vật liệu xây dựng phải đạt tiêu chuẩn Heavy-Duty:

• Độ mài mòn và Va đập cao (High Abrasion and Impact): Vật liệu như quặng sắt, đá granit, hoặc clinker sắc nhọn có độ mài mòn cực cao. Việc vật liệu rơi từ độ cao vào điểm nạp liệu (Feed Point) tạo ra lực va đập lớn, có thể làm rách hoặc thủng dây đai, đòi hỏi dây đai phải có vỏ cao su dày và khả năng chống cắt vượt trội.
• Tải trọng Cực lớn và Liên tục: Các mỏ than hoặc đồng có thể cần vận chuyển hàng chục nghìn tấn vật liệu mỗi giờ. Điều này đòi hỏi dây đai phải có độ bền kéo (Tensile Strength) cực cao, thường sử dụng lõi thép (Steel Cord) và khung đỡ (Idler Sets) phải đạt tiêu chuẩn CEMA cấp E hoặc F.
• Môi trường Khắc nghiệt và Khoảng cách Vận chuyển Dài: Hệ thống băng tải mỏ thường hoạt động ngoài trời, dưới tác động của mưa, nắng, bụi bẩn, nhiệt độ thay đổi. Đặc biệt, các tuyến băng tải đường dài (Overland Conveyors) phải vượt qua địa hình phức tạp, đòi hỏi sự ổn định cấu trúc và khả năng căn chỉnh dây đai hoàn hảo.

2. Các Loại Băng tải Chuyên dụng cho Vật liệu Dạng rời (Bulk Materials)

Ngành khai thác mỏ sử dụng các thiết kế băng tải chuyên biệt để đối phó với đặc tính của vật liệu và môi trường hoạt động.

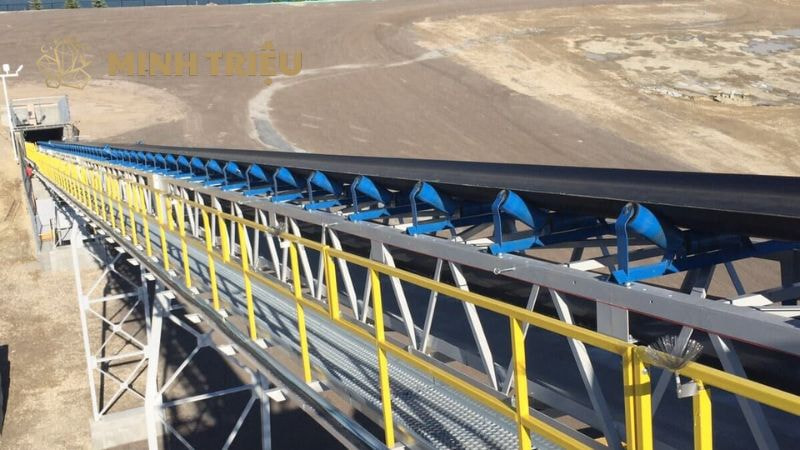

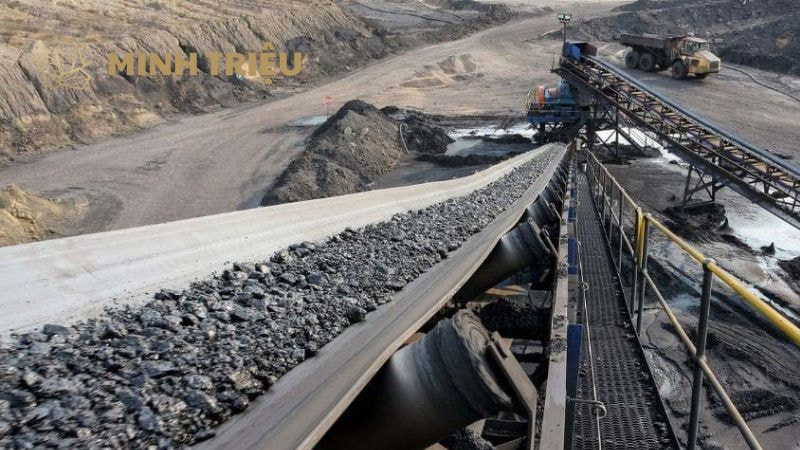

2.1. Băng tải Dây đai Lòng máng (Trough Belt Conveyors)

Đây là loại băng tải trong ngành khai thác mỏ và vật liệu xây dựng phổ biến nhất, là tiêu chuẩn vàng cho vận chuyển khối lượng lớn trên mặt phẳng hoặc dốc vừa phải.

• Cơ chế: Dây đai được đỡ bởi các bộ con lăn lòng máng (Troughing Idler Sets). Các con lăn này được đặt nghiêng, để cuộn hai mép dây đai lên.
• Ưu điểm: Thiết kế lòng máng giúp tối đa hóa diện tích tải vật liệu trên mỗi đơn vị chiều rộng dây đai, tăng công suất vận chuyển (Tonnage Capacity) và giảm thiểu tối đa tình trạng vật liệu rơi vãi (Spillage) ra khỏi mép băng tải.
• Thành phần then chốt: Bộ con lăn (Idler) phải là loại kín (Sealed) chống bụi bẩn xâm nhập vào vòng bi và chịu tải nặng (Heavy-Duty).

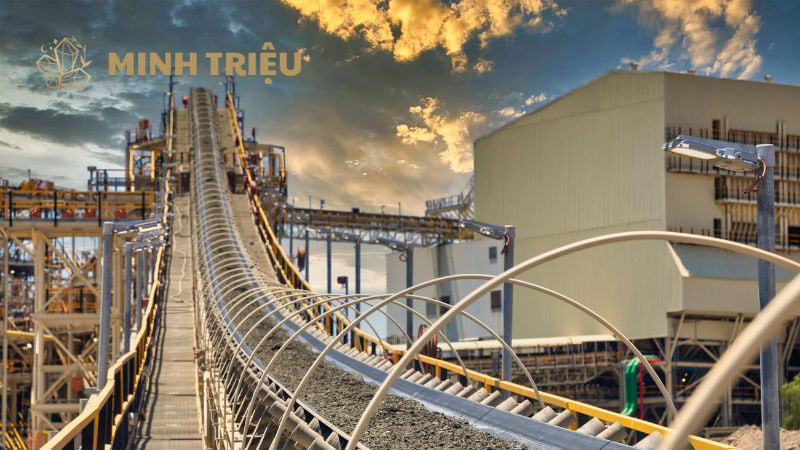

2.2. Băng tải Dây đai Ống (Pipe Conveyors)

Được phát triển để giải quyết triệt để vấn đề ô nhiễm bụi và vật liệu có tính chất độc hại.

Cơ chế hoạt động: Sau khi vật liệu được nạp lên, dây đai sẽ đi qua một dãy con lăn đặc biệt (Forming Rollers) để gấp lại và biến băng tải phẳng thành hình ống. Vật liệu được bao bọc hoàn toàn bên trong.

Ứng dụng: Vận chuyển bột than, xi măng, hoặc các loại hóa chất công nghiệp. Thường được sử dụng trong các khu vực đô thị hoặc các khu vực cần kiểm soát môi trường nghiêm ngặt.

Lợi ích:

• Vận chuyển Kín: Bảo vệ vật liệu khỏi độ ẩm và chống bụi ra môi trường.
• Khả năng Chuyển hướng: Băng tải ống có thể vượt qua các khúc cua gấp khúc (Curve radius) mà băng tải lòng máng truyền thống không thể làm được, giảm nhu cầu về các trạm truyền động trung gian (Transfer Stations).

2.3. Băng tải Xích Tấm (Apron Conveyors)

Loại băng tải này là giải pháp cho những điểm chịu lực va đập và nhiệt độ cao nhất trong nhà máy.

Cấu tạo: Thay vì sử dụng dây đai cao su, băng tải xích tấm sử dụng các tấm thép hoặc máng kim loại (Pans) được gắn trên hai dãy xích nặng.

Ứng dụng Chuyên biệt:

• Cửa xả Băng tải Sơ cấp: Đặt ngay dưới máy nghiền sơ cấp (Primary Crusher) để chịu lực va đập trực tiếp từ tảng đá lớn.
• Vận chuyển Clinker: Clinker xi măng ra khỏi lò nung có thể đạt nhiệt độ tiêu chuẩn, nhiệt độ mà cao su băng tải không thể chịu được. Băng tải xích tấm bằng thép là giải pháp duy nhất.

Ưu điểm: Khả năng chịu nhiệt, chống mài mòn và va đập cơ học vượt trội, nhưng chi phí CAPEX và bảo trì cao hơn băng tải dây đai.

2.4. Băng tải Dây đai Nghiêng/Gân (Chevron/Cleated Belt Conveyors)

Khi cần vận chuyển lên dốc lớn.

• Cơ chế: Bề mặt dây đai được đúc thêm các gờ, gân (Cleats) cao su theo hình chữ V (Chevron) hoặc hình chữ nhật.
• Giới hạn Góc nghiêng: Cho phép băng tải hoạt động ở góc nghiêng lớn hơn đáng kể so với băng tải lòng máng cho băng tải lòng máng, và lên đến 45 độ C cho băng tải gân), giúp tiết kiệm không gian và chi phí xây dựng.

3. Vai trò và Ứng dụng Chính trong Chu trình Khai thác và Sản xuất

Hệ thống Băng tải trong ngành khai thác mỏ và vật liệu xây dựng là yếu tố kết nối tạo nên sự liền mạch của chuỗi giá trị.

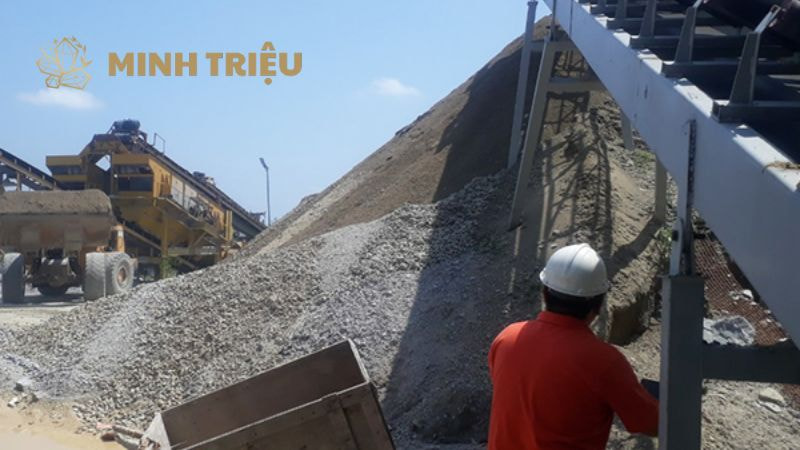

3.1. Liên kết Nghiền Sàng (Crushing and Screening Linkage)

Đây là khu vực chịu lực và va đập lớn nhất trong toàn bộ hệ thống băng tải.

• Điểm nạp liệu (Loading Zone) Chịu lực: Băng tải trong ngành khai thác mỏ và vật liệu xây dựng tại đây phải được trang bị các tấm chống va đập (Impact Beds) – một hệ thống thanh thép và cao su đệm dày đặc, được đặt dưới dây đai tại điểm rơi vật liệu.
• Mục tiêu là hấp thụ lực động học (Kinetic Energy) của vật liệu rơi, bảo vệ dây đai khỏi bị rách, và giảm rung chấn lên khung băng tải.
• Chute Design (Thiết kế máng dẫn): Máng dẫn vật liệu tại các trạm truyền động (Transfer Points) phải được thiết kế kỹ lưỡng để điều hướng vật liệu theo cùng vận tốc và hướng với dây đai nhận, giảm thiểu va đập và mài mòn thứ cấp.

3.2. Xây dựng Kho bãi và Đồng nhất hóa (Stockpiling and Homogenization)

Trong ngành vật liệu xây dựng (đặc biệt là xi măng) và khai thác mỏ, việc đồng nhất hóa chất lượng nguyên liệu là bắt buộc.

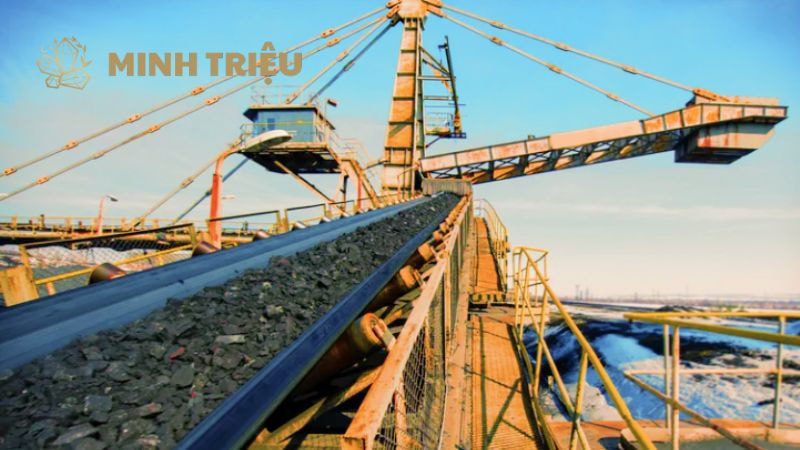

• Cầu tải Xếp đống (Stacker Conveyors): Băng tải được lắp đặt trên một cấu trúc xoay và di động (cầu trục). Nó liên tục xếp vật liệu (như đá vôi, đất sét, than) thành các bãi chứa lớn (Stockpiles) theo từng lớp mỏng.
• Tác dụng Đồng nhất hóa (Blending): Khi vật liệu được lấy ra khỏi bãi chứa bằng cầu tải thu hồi (Reclaimer), vật liệu được thu hồi theo lát cắt đứng, trộn các lớp mỏng có chất lượng khác nhau thành một hỗn hợp đồng nhất. Điều này cực kỳ quan trọng đối với nhà máy xi măng, nơi cần kiểm soát chặt chẽ hàm lượng để đảm bảo chất lượng clinker ổn định.

3.3. Vận chuyển Đường dài (Overland/Cross-country Conveying)

Đây là ứng dụng mang lại lợi ích kinh tế lớn nhất, giúp thay thế đội xe tải cồng kềnh.

Đặc điểm: Tuyến băng tải trong ngành khai thác mỏ và vật liệu xây dựng có thể kéo dài từ vài km đến hàng chục km, vượt qua thung lũng, sông suối và đồi núi.

Lợi ích Kinh tế (OPEX):

• Tiết kiệm Năng lượng: Mức tiêu thụ năng lượng của băng tải thường thấp hơn 40-60% so với việc vận chuyển cùng một lượng hàng bằng xe tải.
• Bảo trì: Chi phí bảo trì xe tải (lốp, động cơ, nhiên liệu, lao động) cao hơn nhiều so với việc bảo trì dây đai và con lăn.
• Giảm Lao động: Chỉ cần một đội ngũ nhỏ để giám sát vận hành toàn bộ tuyến băng tải dài.

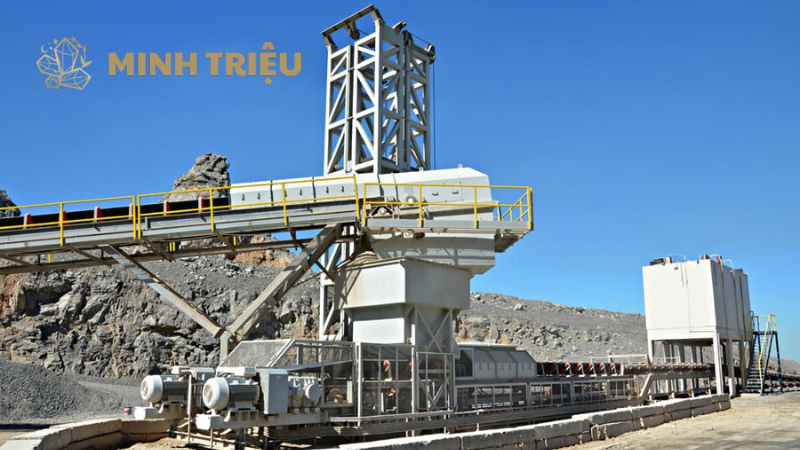

Thách thức Kỹ thuật: Đòi hỏi các giải pháp truyền động đa điểm (Multiple Drive Points) và sử dụng hệ thống điều khiển căng dây đai (Take-up System) tự động để duy trì lực căng phù hợp trên toàn tuyến.

4. Yếu tố Thiết kế Cơ khí và Vật liệu Dây đai Khắc nghiệt

Độ bền, tuổi thọ và an toàn là ba tiêu chí hàng đầu khi thiết kế băng tải trong ngành khai thác mỏ và vật liệu xây dựng.

4.1. Cấu tạo Dây đai Chịu lực và Chống mài mòn

Lựa chọn dây đai là yếu tố quyết định tuổi thọ của hệ thống.

Dây đai Lõi thép (Steel Cord – ST):

• Sử dụng các sợi thép cường độ cao (Steel Cords) được nhúng trong cao su làm cốt lõi chịu lực.
• Bắt buộc cho các tuyến băng tải mỏ đường dài (Overland) hoặc các băng tải cần độ bền kéo cực cao.

Dây đai Vải tổng hợp (EP/NN – Fabric Ply): Sử dụng các lớp vải Polyester (EP) hoặc Nylon (NN) để chịu lực căng. Phù hợp cho tải trọng trung bình và khoảng cách ngắn.

Vỏ Cao su Chuyên dụng: Vỏ (Cover) băng tải phải sử dụng hợp chất cao su có khả năng chống mài mòn cao (Abrasion Resistant), thường tuân thủ tiêu chuẩn 14890ISO cho khả năng chống mài mòn cao). Cao su cũng có thể được pha trộn để chống cháy (Fire Retardant) hoặc chống dầu (Oil Resistant) tùy thuộc vào vật liệu vận chuyển (than, dầu, hóa chất).

4.2. Hệ thống Con lăn và Khung đỡ (Idler & Structure)

Con lăn là bộ phận hoạt động liên tục và dễ hỏng nhất trong băng tải trong ngành khai thác mỏ và vật liệu xây dựng.

• Con lăn chịu tải (CEMA Rating): Tiêu chuẩn CEMA (Conveyor Equipment Manufacturers Association) phân loại con lăn theo khả năng chịu tải nặng.
• Hệ thống Phớt (Sealing System): Để ngăn chặn bụi bẩn và độ ẩm xâm nhập vào vòng bi, con lăn phải được trang bị hệ thống phớt chặn labyrinth đa lớp (Multi-layer Labyrinth Seals). Thất bại của phớt sẽ dẫn đến hỏng vòng bi và kẹt con lăn, gây cháy dây đai.
• Khung băng tải (Structure): Thường sử dụng kết cấu khung giàn (Truss Structure) hoặc khung thép cứng (Rigid Frame) để chịu tải trọng động (Dynamic Load) lớn và duy trì sự căn chỉnh chính xác trên suốt chiều dài băng tải mỏ.

4.3. An toàn, Giám sát và Tự động hóa

An toàn là ưu tiên hàng đầu, đặc biệt trên các tuyến băng tải dài và không người giám sát.

Công tắc An toàn:

• Công tắc Dây kéo Khẩn cấp (Pull Cord Switch): Được lắp đặt hai bên dọc theo toàn bộ chiều dài băng tải, cho phép công nhân kích hoạt dừng khẩn cấp từ bất kỳ điểm nào.
• Cảm biến Trượt lệch (Belt Sway/Misalignment Switch): Ngắt điện tự động khi dây đai bị lệch ra khỏi tâm quá mức, ngăn ngừa dây đai bị mòn hỏng do cọ xát với khung.
• Cảm biến Tốc độ (Zero Speed/Speed Sensor): Phát hiện tình trạng dây đai bị trượt (Slip) trên Pulley chủ động, ngăn ngừa ma sát quá mức có thể dẫn đến cháy nổ (đặc biệt trong mỏ than).

Công nghệ Giám sát (Condition Monitoring): Sử dụng cảm biến IoT (Internet of Things) để theo dõi độ rung, nhiệt độ và âm thanh của từng bộ con lăn. Dữ liệu này được xử lý bằng AI (Bảo trì Dự đoán – Predictive Maintenance) để dự đoán chính xác khi nào một con lăn sắp hỏng hóc, cho phép thay thế trước khi xảy ra sự cố ngừng máy đột ngột.

5. Kết luận

Băng tải trong ngành khai thác mỏ và vật liệu xây dựng sẽ tiếp tục tiến hóa, tập trung vào việc tối ưu hóa năng lượng và tính linh hoạt. Xu hướng chính là tích hợp sâu hơn công nghệ Biến tần (VFD) để khởi động mềm và kiểm soát tốc độ chính xác, cùng với việc sử dụng băng tải dốc cao (High-angle Conveyors) giúp tiết kiệm diện tích. Công nghệ cảm biến và AI/IoT đang biến hệ thống băng tải mỏ thành một tài sản thông minh, có khả năng tự chẩn đoán và bảo trì dự đoán, đảm bảo hiệu suất vận hành liên tục và an toàn tuyệt đối.
