Băng tải trong ngành Dược phẩm: Tiêu chuẩn GMP, Vật liệu Chuyên dụng và Xu hướng Tự động hóa 4.0

Trong ngành công nghiệp Dược phẩm, nơi yêu cầu về độ sạch, vô trùng và tuân thủ pháp lý được đặt lên hàng đầu, việc lựa chọn hệ thống vận chuyển nội bộ là yếu tố then chốt quyết định chất lượng sản phẩm cuối cùng. Băng tải trong ngành dược phẩm không chỉ đơn thuần là thiết bị di chuyển vật liệu; chúng là một phần không thể thiếu của môi trường sản xuất kiểm soát nghiêm ngặt, đòi hỏi phải tuân thủ chặt chẽ các quy định GMP và FDA. Bài viết này sẽ phân tích chi tiết các tiêu chuẩn kỹ thuật bắt buộc, các loại băng tải chuyên dụng và các giải pháp tự động hóa tiên tiến nhất đang được áp dụng trong sản xuất Dược phẩm.

1. Tiêu chuẩn Bắt buộc và Thách thức trong ngành Dược phẩm

Sự khác biệt cốt lõi giữa băng tải trong ngành dược phẩm và băng tải công nghiệp khác nằm ở sự tuân thủ nghiêm ngặt các tiêu chuẩn chất lượng. Ngành Dược phẩm, bao gồm sản xuất thuốc tân dược, vắc-xin, và thực phẩm chức năng, là một trong những lĩnh vực có yêu cầu khắt khe nhất về chất lượng và an toàn. Sự nghiêm ngặt này buộc các nhà sản xuất phải tuân thủ các quy tắc Thực hành Sản xuất Tốt (GMP) trên toàn cầu. Việc chuyển đổi sang hệ thống băng tải trong ngành dược phẩm tự động, chuyên dụng là một khoản đầu tư chiến lược, giúp tối ưu hóa hiệu suất, giảm thiểu sự can thiệp của con người, và đảm bảo khả năng truy xuất nguồn gốc sản phẩm một cách chính xác.

1.1. Tiêu chuẩn Vệ sinh nghiêm ngặt (GMP/FDA)

GMP (Good Manufacturing Practice): Đây là tiêu chuẩn cốt lõi điều chỉnh hoạt động sản xuất Dược phẩm. GMP yêu cầu tất cả các thiết bị, bao gồm băng tải trong ngành dược phẩm, phải được thiết kế và lắp đặt sao cho dễ dàng vệ sinh, bảo trì, và không gây ô nhiễm chéo (Cross-Contamination). Cụ thể:

• Thiết kế không gây ô nhiễm: Các bề mặt tiếp xúc phải trơ, không phản ứng với sản phẩm hoặc chất tẩy rửa.
• Khả năng làm sạch (Cleanability): Thiết bị phải có khả năng tháo lắp nhanh chóng hoặc tích hợp các hệ thống làm sạch tại chỗ (CIP/SIP).
• Vận hành ổn định: Đảm bảo quá trình vận chuyển diễn ra trơn tru, không tạo ra hạt mài mòn, bụi bẩn hoặc phát sinh nhiệt độ cao gây biến chất sản phẩm.

FDA (Cục Quản lý Thực phẩm và Dược phẩm Hoa Kỳ): FDA, thông qua các quy định như 21 CFR Part 210 và 211, quy định chi tiết về vật liệu được phép tiếp xúc với thuốc. Đối với băng tải trong ngành dược phẩm, điều này có nghĩa là mọi vật liệu làm dây đai, khung, hoặc con lăn tiếp xúc trực tiếp phải là vật liệu cấp thực phẩm/dược phẩm (Food/Pharmaceutical Grade) với chứng nhận an toàn rõ ràng, không giải phóng các chất độc hại vào sản phẩm.

Phân loại Phòng sạch (Cleanroom Classification): Phòng sạch là môi trường kiểm soát nghiêm ngặt các thông số về hạt bụi, nhiệt độ, độ ẩm. Các khu vực sản xuất Dược phẩm được chia thành các cấp độ A, B, C, D (theo EU GMP) hoặc ISO 5, ISO 7, ISO 8 (theo ISO 14644).

• Khu vực vô trùng (Grade A/B): Cần các loại băng tải trong ngành dược phẩm được thiết kế siêu kín, làm từ Inox 316L, và sử dụng động cơ được bọc kín hoàn toàn (Sealed Motor) để ngăn chặn việc phát tán hạt.
• Khu vực đóng gói sơ cấp (Grade C/D): Yêu cầu cao về vật liệu dễ làm sạch và thiết kế tránh bẫy bụi.

1.2. Các Thách thức Kỹ thuật đặc thù

Ngành Dược đặt ra các thách thức kỹ thuật riêng biệt cho băng tải trong ngành dược phẩm:

• Tương thích Hóa học và CIP/SIP: Hệ thống phải chịu được các quy trình vệ sinh nghiêm ngặt. CIP (Clean-In-Place) và SIP (Sterilization-In-Place) sử dụng hơi nước nóng, hóa chất tẩy rửa mạnh, hoặc dung dịch khử trùng có tính ăn mòn. Vật liệu làm dây đai và khung phải có khả năng kháng hóa chất và ổn định nhiệt độ cao.
• Kiểm soát Hạt bụi và Vi sinh vật (Hygienic Design): Đây là thách thức lớn nhất. Thiết kế của băng tải trong ngành dược phẩm phải là “Thiết kế vệ sinh” (Hygienic Design) để loại bỏ tất cả các góc chết, khe hở, và bề mặt nằm ngang có thể tích tụ bụi, nước hoặc vi khuẩn. Toàn bộ dây chuyền phải được thiết kế theo nguyên tắc “không bẫy” (No-Trap Principle).
• Yêu cầu Truy xuất nguồn gốc: Trong sản xuất Dược phẩm, việc theo dõi từng lô sản phẩm là bắt buộc. Băng tải trong ngành dược phẩm phải tích hợp các giải pháp công nghệ (ví dụ: máy đọc mã vạch, RFID) để liên tục ghi lại vị trí và trạng thái của sản phẩm khi di chuyển qua các công đoạn.

1.3. Vấn đề Tương tác Sản phẩm

• Vận chuyển Sản phẩm nhạy cảm: Các sản phẩm Dược phẩm thường có hình dạng không đồng nhất, dễ vỡ (viên nén, vỉ thuốc, chai thủy tinh). Băng tải trong ngành dược phẩm phải đảm bảo chuyển động mượt mà, không rung lắc, không tạo ma sát gây mài mòn, làm hỏng hoặc làm biến chất sản phẩm.
• Tốc độ và Chính xác: Các dây chuyền đóng gói hiện đại đòi hỏi tốc độ cao nhưng vẫn phải duy trì độ chính xác dừng tuyệt đối tại các trạm dán nhãn, in date, và kiểm tra chất lượng.

2. Các Loại Băng tải Chuyên dụng trong ngành Dược phẩm

Tùy theo công đoạn và loại vật liệu, các nhà máy Dược phẩm sẽ sử dụng các loại băng tải trong ngành dược phẩm khác nhau để đáp ứng yêu cầu vận chuyển chuyên biệt.

2.1. Băng tải Dây đai Mô-đun (Modular Belt Conveyors)

Đây là loại băng tải trong ngành dược phẩm phổ biến nhất trong khu vực đóng gói thứ cấp.

• Đặc điểm: Dây đai được cấu tạo từ các mô-đun nhựa kỹ thuật nhỏ được nối lại bằng chốt. Các mô-đun này thường làm từ Polypropylene (PP), Polyethylene (PE) hoặc Acetal (POM), tất cả đều phải đạt chứng nhận cấp thực phẩm/dược phẩm (FDA-Approved).
• Ưu điểm nổi bật: Dễ dàng tháo lắp từng phần để vệ sinh mà không cần dụng cụ chuyên dụng, chống bám dính tốt, không bị trượt khi tải nặng hoặc tiếp xúc với chất lỏng. Thiết kế lưới hở giúp nước và chất tẩy rửa thoát đi dễ dàng, phù hợp với tiêu chuẩn vệ sinh GMP.
• Ứng dụng: Vận chuyển chai, lọ, hộp thuốc thành phẩm qua các máy đóng gói, máy dán nhãn, và máy kiểm tra quang học.

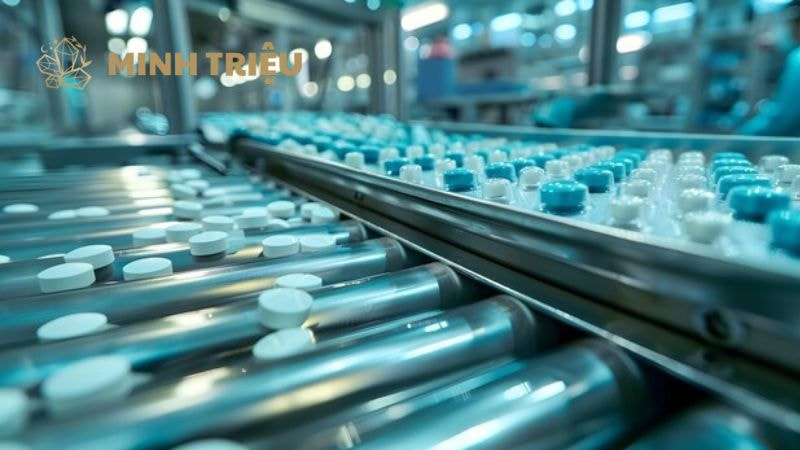

2.2. Băng tải Con lăn (Roller Conveyors)

• Đặc điểm: Thường sử dụng con lăn bằng Inox 304 hoặc 316L, có bề mặt được đánh bóng kỹ lưỡng. Đối với khu vực yêu cầu vệ sinh cực cao, các con lăn truyền động được sử dụng công nghệ “Motorized Drive Roller” (MDR) với động cơ tích hợp bên trong con lăn, giúp loại bỏ hoàn toàn dây xích, dây đai truyền động bên ngoài, giảm thiểu tối đa các bộ phận có thể tích tụ bụi.
• Ứng dụng: Chủ yếu được dùng để vận chuyển các vật thể có đế phẳng và khối lượng lớn như Pallet chứa thùng carton thuốc lớn, hộp đựng nguyên liệu đầu vào.
• Phân loại: Con lăn truyền động (Powered Roller Conveyors) để di chuyển tự động và Con lăn tự do (Gravity Roller Conveyors) để tích trữ tạm thời.

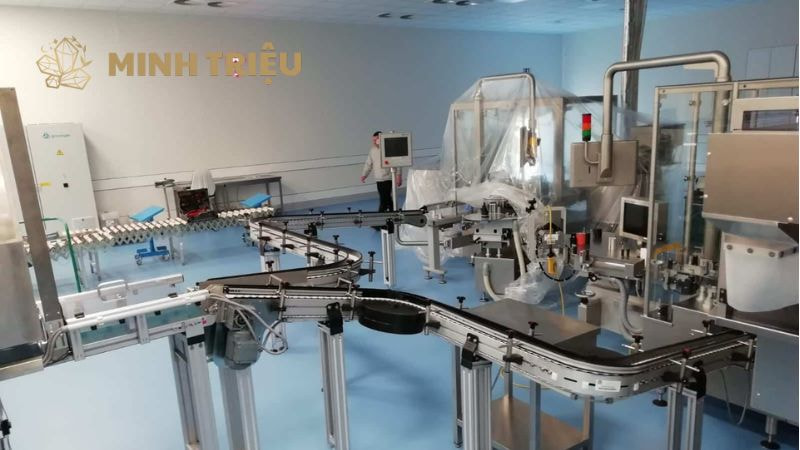

2.3. Băng tải Xích lá (Tabletop Chain Conveyors)

• Đặc điểm: Sử dụng các lá xích bằng thép không gỉ (Inox) hoặc nhựa kỹ thuật liên kết thành một mặt phẳng rộng. Loại băng tải trong ngành dược phẩm này thường được dùng cho các dây chuyền chiết rót chất lỏng.
• Ưu điểm: Tạo ra một bề mặt vận chuyển cực kỳ ổn định, phù hợp cho việc di chuyển các chai lọ có đế nhỏ hoặc không ổn định qua các công đoạn chiết rót, đóng nắp ở tốc độ cao.
• Ứng dụng: Dây chuyền chiết rót thuốc nước, sirô, vắc-xin, và sản phẩm tiêm truyền.

2.4. Băng tải Khí nén và Chân không (Air & Vacuum Conveyors)

Đặc điểm: Thay vì sử dụng dây đai vật lý, hệ thống này dùng áp suất không khí hoặc chân không để di chuyển vật liệu.

Ứng dụng:

• Băng tải Khí nén (Air Conveyors): Thường dùng để vận chuyển chai rỗng nhẹ qua máy rửa chai và máy chiết rót, giúp giảm ma sát và tăng tốc độ.
• Băng tải Chân không (Vacuum Conveyors): Thường dùng để vận chuyển các nguyên liệu thô dạng bột, hạt (ví dụ: tá dược, bột thuốc) từ khu vực chứa đến khu vực trộn hoặc máy dập viên, đảm bảo hệ thống kín hoàn toàn (Closed-Loop System) để tránh rò rỉ bụi và ô nhiễm môi trường.

Lợi ích GMP: Hệ thống kín giúp kiểm soát tối đa ô nhiễm chéo và ô nhiễm môi trường.

2.5. Băng tải Gầu kín (Z-Shaped/Bucket Conveyors)

• Đặc điểm: Sử dụng các gầu (bucket) hoặc xô chứa được gắn vào dây chuyền, thiết kế để tự động lật đổ sản phẩm tại điểm xả. Các gầu này thường làm từ nhựa cấp thực phẩm và được bao kín hoàn toàn.
• Ứng dụng: Vận chuyển nguyên liệu thô dạng bột, hạt lên cao (theo phương thẳng đứng hoặc nghiêng) để cấp liệu cho máy trộn hoặc máy dập viên.
• Ưu điểm: Ngăn chặn tuyệt đối việc rơi vãi, tiếp xúc với môi trường bên ngoài, và đặc biệt hiệu quả trong việc xử lý các vật liệu dễ bay bụi.

3. Tiêu chuẩn Kỹ thuật và Vật liệu Bắt buộc (GMP Focus)

Sự tuân thủ các tiêu chuẩn kỹ thuật và vật liệu là yếu tố quan trọng nhất đối với bất kỳ hệ thống băng tải trong ngành dược phẩm nào.

3.1. Lựa chọn Vật liệu Tuân thủ GMP

Inox (Stainless Steel):

• Inox 304: Thường dùng cho khung sườn, chân đỡ và các bộ phận không tiếp xúc trực tiếp với sản phẩm.
• Inox 316L (ưu tiên): Bắt buộc sử dụng cho các bộ phận tiếp xúc trực tiếp với sản phẩm (chất lỏng, bột) hoặc các khu vực thường xuyên sử dụng hóa chất tẩy rửa mạnh. Ký hiệu “L” chỉ hàm lượng Carbon thấp, giúp chống ăn mòn kẽ hở và ăn mòn rỗ, đặc biệt quan trọng trong môi trường vệ sinh phức tạp của ngành Dược.

Nhựa kỹ thuật: Các loại nhựa được sử dụng, chẳng hạn như PTFE (Teflon), UHMW-PE, và POM, phải có chứng nhận FDA-Approved hoặc EU 10/2011, đảm bảo chúng không giải phóng các chất gây độc hại khi tiếp xúc với thuốc.

3.2. Thiết kế Vệ sinh (Hygienic Design)

• Hoàn thiện bề mặt (Surface Finish): Bề mặt kim loại phải được xử lý đánh bóng (Polishing) đến độ nhám Ra (Roughness Average) rất thấp, thường là Ra < 0.8 micromet, và đôi khi là Ra < 0.4 micromet cho khu vực vô trùng. Bề mặt càng nhẵn, khả năng vi khuẩn bám dính và sinh sôi càng thấp.
• Nguyên tắc “Không bẫy”: Thiết kế phải tránh mọi góc 90 độ, khe hở, bu-lông nhô ra hoặc các khu vực không thể tiếp cận bằng vòi rửa. Tất cả các mối hàn phải là mối hàn liên tục, được làm phẳng (Flush-Welded).
• Khả năng thoát nước: Khung sườn băng tải trong ngành dược phẩm phải có độ nghiêng tối thiểu 3-5 độ để đảm bảo nước rửa, chất lỏng và hơi ẩm thoát ra hoàn toàn, tránh đọng nước gây ẩm mốc, tích tụ vi khuẩn.
• Tháo lắp nhanh (Tool-less Dismantling): Các bộ phận tiếp xúc, đặc biệt là dây đai, phải được thiết kế dạng mô-đun hoặc sử dụng chốt tháo nhanh (Quick-release Fasteners) để nhân viên có thể dễ dàng tháo rời bằng tay để làm sạch và kiểm tra mà không cần công cụ.

3.3. Động cơ và Hệ thống Truyền động

• Động cơ kín (Sealed Motors): Các động cơ truyền động phải đạt tiêu chuẩn chống nước và chống bụi cao, tối thiểu là IP65/IP66 hoặc IP69K (tiêu chuẩn cao nhất về chịu phun nước áp lực và nhiệt độ cao). Vỏ động cơ thường làm bằng Inox và được thiết kế trơn tru, không có gờ tản nhiệt phức tạp.
• Truyền động khô (Dry Running): Ưu tiên các hệ thống truyền động trực tiếp hoặc các thiết kế loại bỏ xích và bánh răng hở. Nếu bắt buộc phải sử dụng dầu mỡ bôi trơn, phải dùng dầu mỡ cấp thực phẩm (Food-Grade Lubricants – H1 Class), đảm bảo an toàn nếu xảy ra rò rỉ ngẫu nhiên.

3.4. Hệ thống Kiểm soát và Cảm biến

• Độ chính xác dừng (Indexing Accuracy): Sử dụng các cảm biến quang học, cảm biến laser và bộ mã hóa quay (Encoder) để kiểm soát chính xác vị trí và tốc độ di chuyển của sản phẩm. Điều này là tối quan trọng tại các trạm chiết rót, đóng nắp và dán nhãn, nơi sản phẩm cần dừng hoặc di chuyển với vận tốc đồng nhất tuyệt đối.
• Bộ điều khiển: Hệ thống băng tải trong ngành dược phẩm thường được điều khiển bởi Bộ điều khiển Logic Khả trình (PLC) tích hợp với biến tần (VFD) để điều chỉnh gia tốc và giảm tốc mượt mà, tránh sự dịch chuyển hoặc va chạm mạnh gây hư hỏng sản phẩm.

4. Ứng dụng Băng tải theo Từng Công đoạn Sản xuất Dược phẩm

Hệ thống băng tải trong ngành dược phẩm được tùy chỉnh cho từng khâu, từ nguyên liệu đầu vào đến đóng gói cuối cùng, nhằm đảm bảo hiệu suất và tuân thủ GMP tối ưu.

4.1. Công đoạn Nguyên liệu (Dispensing & Compounding)

Đây là khâu xử lý nguyên liệu thô (bột, tá dược, hóa chất).

• Ứng dụng: Sử dụng băng tải con lăn hoặc băng tải gầu kín để di chuyển các thùng chứa hoặc túi nguyên liệu đến khu vực cân và trộn.
• Yêu cầu: Băng tải trong ngành dược phẩm ở khu vực này thường tích hợp với các hệ thống cân điện tử có độ chính xác cao. Chúng phải được thiết kế để không gây rò rỉ bụi, thường sử dụng hệ thống hút bụi tại chỗ (Dust Extraction) và các băng tải kín để duy trì độ sạch của Phòng sạch.

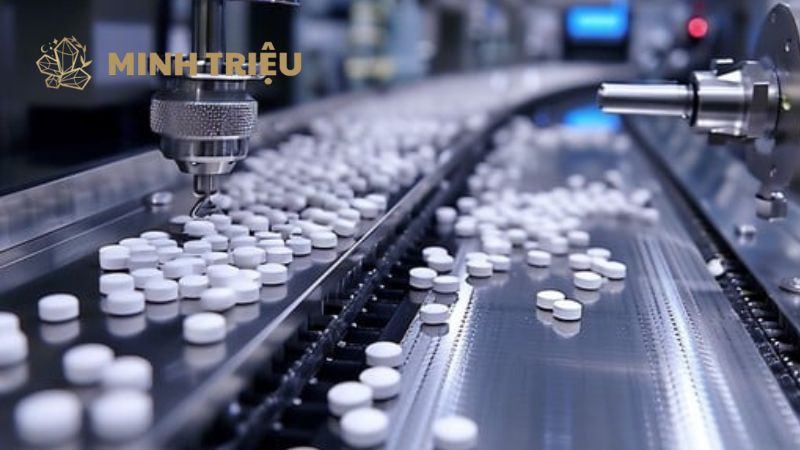

4.2. Công đoạn Dập viên/Đóng nang (Tableting & Encapsulation)

• Ứng dụng: Sau khi viên nén/viên nang được hình thành, chúng được vận chuyển bằng băng tải trong ngành dược phẩm đến các máy kiểm tra.
• Yêu cầu: Thường dùng băng tải PVC hoặc PU nhỏ, chạy ở tốc độ cao, với rào chắn bên hông để ngăn viên thuốc lăn ra ngoài. Bề mặt phải cực kỳ nhẵn để tránh làm trầy xước hoặc dính bụi thuốc. Băng tải phải có khả năng chịu tải nhẹ nhàng, không gây rung động. Khu vực này đòi hỏi phải có các băng tải loại bỏ (Rejection Conveyors) để tự động tách các viên nén bị lỗi (nhẹ hơn/nặng hơn tiêu chuẩn) ra khỏi dây chuyền.

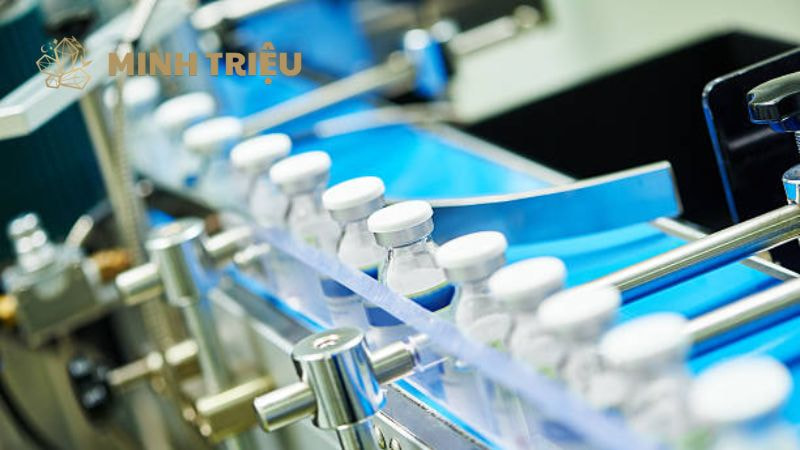

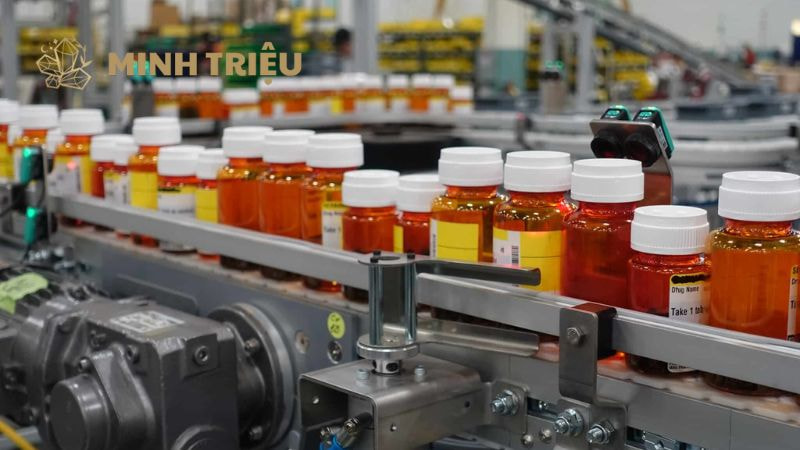

4.3. Công đoạn Đóng chai và Lấp đầy chất lỏng (Filling & Capping)

Đây là nơi băng tải xích lá (Tabletop Chain Conveyor) phát huy tối đa hiệu quả.

Ứng dụng: Băng tải trong ngành dược phẩm vận chuyển liên tục và đồng đều các chai, lọ qua máy rửa, máy chiết rót, máy đóng nắp.

Tính năng quan trọng:

• Bộ phân phối/tách chai (Indexing Device): Đảm bảo rằng mỗi chai được đưa vào khu vực chiết rót đúng vị trí và có khoảng cách chính xác.
• Băng tải đệm (Accumulation Conveyors): Các băng tải dài hơn hoặc có cơ chế chạy linh hoạt được sử dụng để tích trữ tạm thời chai lọ khi một máy bị dừng để bảo trì, nhằm đảm bảo các máy còn lại không bị gián đoạn.

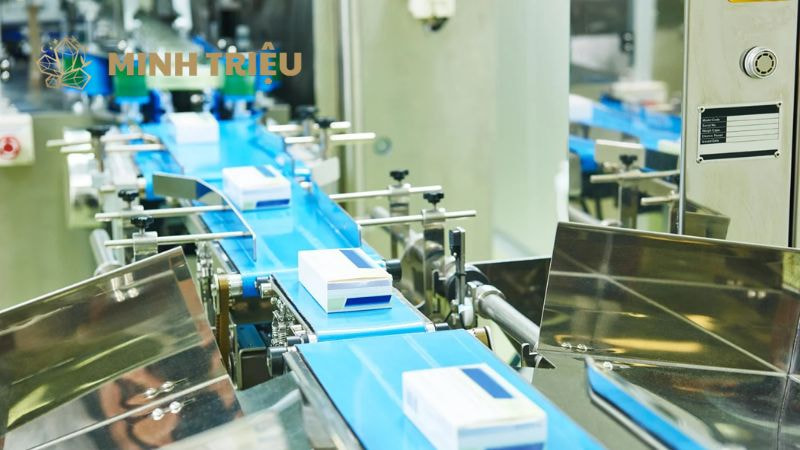

4.4. Công đoạn Đóng gói thứ cấp và Kiểm tra (Packaging & Inspection)

Ứng dụng: Vận chuyển các vỉ thuốc (blister packs), lọ, và hộp thuốc đã hoàn thành qua các trạm kiểm tra chất lượng và đóng gói cuối cùng.

Yêu cầu: Băng tải trong ngành dược phẩm trong công đoạn này phải tương thích với các thiết bị công nghệ cao:

• Máy kiểm tra quang học tự động (AOI – Automated Optical Inspection): Băng tải cần có bề mặt và tốc độ đồng nhất để camera có thể chụp và phân tích hình ảnh chính xác.
• Máy in date, mã hóa (Coding and Marking): Băng tải cần định vị sản phẩm tại đúng vị trí để đầu in phun/laser hoạt động hiệu quả.
• Tích hợp với robot gắp đặt (Pick-and-Place Robots): Băng tải mô-đun cung cấp bề mặt ổn định để robot có thể gắp và xếp sản phẩm vào hộp hoặc thùng carton.

5. Tự động hóa và Xu hướng Công nghiệp 4.0

Xu hướng chuyển đổi số đang định hình lại vai trò của băng tải trong ngành dược phẩm, biến chúng thành các thiết bị thông minh, thu thập dữ liệu.

5.1. Tích hợp Hệ thống Quản lý Sản xuất (MES/SCADA)

• Vai trò của băng tải thông minh: Băng tải trong ngành dược phẩm hiện đại được trang bị các thiết bị đọc mã vạch, đầu đọc RFID và cảm biến để thu thập dữ liệu về từng đơn vị sản phẩm (SKU) khi chúng di chuyển.
• Hệ thống MES (Manufacturing Execution System): Dữ liệu thu thập từ băng tải được chuyển trực tiếp lên MES. Điều này cho phép nhà sản xuất theo dõi chính xác trạng thái Sản phẩm đang trong quá trình (WIP Tracking), thời gian sản xuất (Cycle Time) và cung cấp khả năng Truy xuất nguồn gốc (Traceability) theo thời gian thực cho từng lô thuốc.
• Tuân thủ 21 CFR Part 11: Việc số hóa dữ liệu này giúp các nhà máy Dược phẩm tuân thủ các quy định nghiêm ngặt về hồ sơ và chữ ký điện tử.

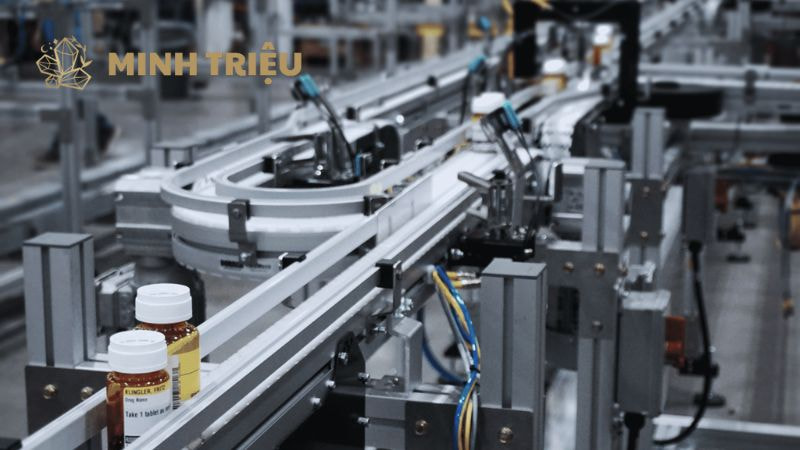

5.2. Hệ thống Vận chuyển Độc lập (Independent Cart Technology – ICT)

Đặc điểm: Thay vì dùng một dây đai truyền thống chuyển động với tốc độ cố định, ICT (còn gọi là Maglev hay Intelligent Track Systems) sử dụng động cơ tuyến tính để đẩy các con trượt (cart) độc lập. Mỗi con trượt có thể được lập trình để di chuyển với tốc độ, gia tốc và vị trí dừng riêng biệt.

Ưu điểm trong ngành Dược:

• Linh hoạt Định tuyến (Flexible Routing): Từng lô sản phẩm nhỏ có thể được định tuyến khác nhau trên cùng một đường ray.
• Tối ưu hóa Chu kỳ (Cycle Time): Cho phép các công đoạn sản xuất diễn ra song song và không phụ thuộc vào nhau.
• Độ chính xác dừng cao: Đạt độ chính xác vị trí lặp lại micro-met, lý tưởng cho các quá trình cần định vị siêu chính xác. Băng tải trong ngành dược phẩm sử dụng ICT là xu hướng tự động hóa cao cấp nhất.

5.3. Bảo trì Dự đoán (Predictive Maintenance)

• Nguyên lý: Các động cơ, ổ bi và hộp số của băng tải trong ngành dược phẩm được lắp đặt các cảm biến Internet Vạn vật Công nghiệp (IIoT) để theo dõi các thông số quan trọng như rung động, nhiệt độ và mức tiêu thụ năng lượng.
• Lợi ích: Hệ thống sẽ phân tích dữ liệu này để dự đoán khi nào một thành phần có khả năng hỏng hóc. Điều này cho phép đội ngũ bảo trì thay thế linh kiện trước khi xảy ra sự cố, tránh được tình trạng dừng máy ngoài kế hoạch (Unplanned Downtime) có thể kéo dài hàng giờ hoặc hàng ngày. Trong ngành Dược, việc duy trì thời gian hoạt động tối đa (Uptime) là tối quan trọng do chi phí vận hành và tính nhạy cảm của sản phẩm.

6. Kết luận

Việc lựa chọn và thiết kế băng tải trong ngành dược phẩm là một quyết định chiến lược, không thể tách rời khỏi việc tuân thủ các tiêu chuẩn GMP và FDA nghiêm ngặt. Nhà sản xuất cần ưu tiên các vật liệu Inox 316L, thiết kế vệ sinh “không bẫy” và tích hợp công nghệ 4.0 như ICT và IIoT để đảm bảo chất lượng vô trùng, tối đa hóa hiệu suất và duy trì khả năng truy xuất nguồn gốc sản phẩm. Đầu tư vào hệ thống băng tải tự động, chuyên dụng là khoản đầu tư thông minh, giúp giảm thiểu rủi ro pháp lý và nâng cao vị thế cạnh tranh trong thị trường Dược phẩm toàn cầu.
