Băng tải trong ngành điện tử và bán dẫn: Giải pháp Tự động hóa Tinh gọn, Chống Tĩnh điện và Độ Chính xác Cao

Ngành công nghiệp điện tử và bán dẫn, đặc biệt là sản xuất chip, vi mạch, và PCB, đặt ra các yêu cầu nghiêm ngặt bậc nhất về độ chính xác, tốc độ và kiểm soát ô nhiễm. Vai trò của Băng tải trong ngành điện tử và bán dẫn mang tính chiến lược, không chỉ là phương tiện vận chuyển mà còn là thành phần cốt lõi của quy trình tự động hóa 4.0. Hệ thống này đảm bảo rằng các linh kiện nhạy cảm được xử lý tinh gọn, chống tĩnh điện (ESD), và duy trì chất lượng tối đa trong môi trường phòng sạch. Việc chế tạo các linh kiện bán dẫn và lắp ráp các bo mạch điện tử (PCB) không giống như bất kỳ quy trình sản xuất công nghiệp nào khác. Nó chịu sự chi phối của các yếu tố siêu nhỏ, đòi hỏi một môi trường kiểm soát gần như tuyệt đối. Bất kỳ sự cố nhỏ nào về mặt vật lý, tĩnh điện, hoặc ô nhiễm hạt đều có thể gây thiệt hại hàng loạt, làm giảm năng suất và chất lượng sản phẩm cuối cùng.

1. Vai trò chiến lược của băng tải trong quy trình sản xuất vi mạch

Trong một nhà máy sản xuất bán dẫn hoặc SMT (Surface-Mount Technology) hiện đại, băng tải trong ngành điện tử và bán dẫn không đơn thuần là một dây chuyền di chuyển, mà là một hệ thống định vị và đồng bộ hóa tốc độ cao. Nó kết nối các thiết bị đắt tiền như máy in kem hàn, máy kiểm tra quang học tự động (AOI), máy gắp và đặt (Pick & Place), và lò nung Reflow thành một thể thống nhất. Nếu không có hệ thống băng tải hoạt động chính xác và đáng tin cậy, toàn bộ dây chuyền sản xuất sẽ không thể đạt được công suất tối đa hoặc duy trì được chất lượng sản phẩm đầu ra.

1.1. Tính nhạy cảm của linh kiện (ESD) và nhu cầu bảo vệ

Tĩnh điện (Electrostatic Discharge – ESD) là mối đe dọa lớn nhất đối với sản xuất linh kiện điện tử và bán dẫn. Các vi mạch tích hợp (IC) và chip nhớ cực kỳ nhạy cảm với sự phóng điện, ngay cả ở mức năng lượng mà con người không cảm nhận được.

Sự phóng điện này có thể dẫn đến hai loại hư hỏng chính: hư hỏng tức thì (catastrophic failure), hoặc hư hỏng tiềm ẩn (latent damage), làm giảm tuổi thọ và độ tin cậy của linh kiện. Yêu cầu bắt buộc là vật liệu băng tải chống tĩnh điện. Điều này có nghĩa là mọi bộ phận của hệ thống băng tải tiếp xúc với sản phẩm – từ dây đai, con lăn, đến các pallet hoặc khay chứa – đều phải được làm từ vật liệu tiêu tán tĩnh điện (ESD-safe or dissipative materials). Chúng phải có khả năng dẫn điện tích tĩnh điện tích tụ trên linh kiện xuống đất (ground) một cách an toàn và có kiểm soát, ngăn chặn sự phóng điện đột ngột. Việc này đòi hỏi vật liệu có điện trở bề mặt nằm trong phạm vi tiêu chuẩn.

1.2. Yêu cầu về độ sạch Phòng sạch (Cleanroom Standards)

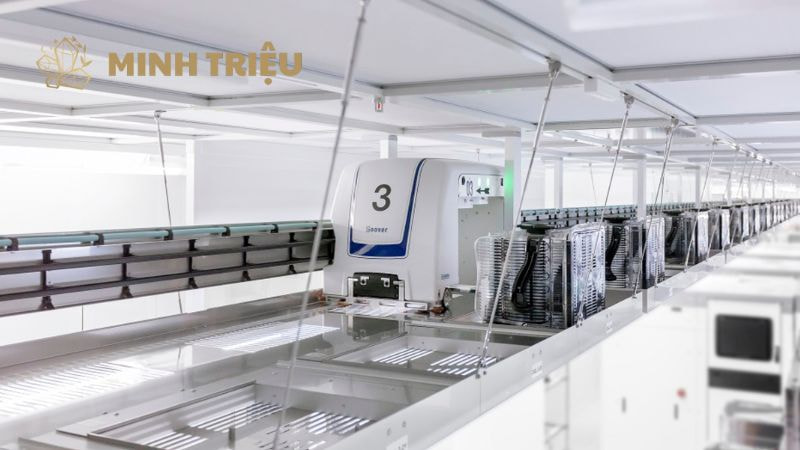

Sản xuất bán dẫn là một trong những môi trường được kiểm soát nghiêm ngặt nhất trên thế giới. Việc chế tạo Wafer và vi mạch cần diễn ra trong các phòng sạch đạt tiêu chuẩn cao, chẳng hạn như Class 100 hoặc Class 1000 (ISO Class 5 hoặc ISO Class 6), nghĩa là chỉ cho phép tối đa 100 hạt bụi có kích thước 0.5 micromet trở lên trong mỗi feet khối không khí.

Thách thức đối với băng tải trong ngành điện tử và bán dẫn là phải hoạt động mà không phát sinh bất kỳ hạt bụi, sợi carbon, hoặc khí thải nào. Các hệ thống truyền động thông thường sử dụng ma sát, mài mòn và bôi trơn bằng dầu mỡ là hoàn toàn không thể chấp nhận. Do đó, các giải pháp băng tải cho phòng sạch phải đáp ứng:

• Vật liệu ít phát tán hạt (Low Particulate Emission): Sử dụng vật liệu composite hoặc thép không gỉ (Inox 304/316) được đánh bóng, tránh các loại nhựa mềm, cao su thông thường.
• Thiết kế Kín: Động cơ, hộp số và các bộ phận chuyển động có khả năng tạo ra ma sát và bụi bẩn phải được bọc kín hoàn toàn hoặc đặt bên ngoài khu vực phòng sạch, truyền động thông qua trục xuyên tường hoặc cơ cấu đai kín.
• Không cần Bôi trơn (Lube-free): Sử dụng bạc đạn (bearings) và con lăn tự bôi trơn hoặc các cơ chế hoạt động khô.

1.3. Tốc độ và Độ chính xác cao trong Dây chuyền SMT

Dây chuyền SMT hiện đại xử lý hàng ngàn linh kiện siêu nhỏ mỗi giờ. Hiệu suất của toàn bộ dây chuyền phụ thuộc vào khả năng đồng bộ tuyệt đối giữa các máy móc. Băng tải PCB đóng vai trò là cầu nối, phải đảm bảo hai yếu tố then chốt:

• Đồng bộ Tốc độ (Speed Synchronization): Tốc độ di chuyển của PCB trên băng tải phải khớp hoàn hảo với tốc độ vận hành của các máy như máy in kem hàn hoặc máy Pick & Place. Bất kỳ sai lệch nào cũng có thể dẫn đến lỗi in, lỗi đặt linh kiện, hoặc thậm chí làm hỏng bo mạch.
• Độ Chính xác Định vị (Positional Accuracy): Tại các trạm làm việc, đặc biệt là trạm kiểm tra (AOI) hoặc trạm robot gắp đặt, băng tải phải có khả năng dừng và định vị PCB tại đúng vị trí, với sai số chỉ tính bằng micromet. Điều này thường được thực hiện thông qua hệ thống chốt định vị (stoppers) kết hợp với các bộ truyền động Servo hoặc Stepper Motor có độ phân giải cao.

2. Các Loại Băng tải Chuyên dụng và Ứng dụng Cụ thể

Ngành điện tử và bán dẫn sử dụng nhiều loại băng tải khác nhau, mỗi loại được tối ưu hóa cho một nhiệm vụ cụ thể, từ vận chuyển vi mạch trần nhạy cảm đến đóng gói thành phẩm. Việc lựa chọn sai loại băng tải có thể dẫn đến sự cố ESD, ô nhiễm, hoặc giảm hiệu suất.

Các loại băng tải dưới đây là những thiết bị không thể thiếu, được thiết kế đặc biệt cho môi trường điện tử và bán dẫn.

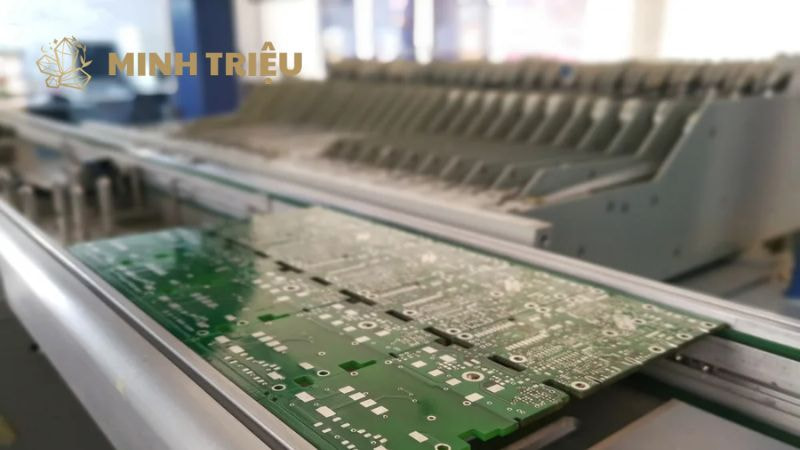

2.1. Băng tải PCB (PCB Conveyors) – Trái tim của dây chuyền SMT

Đây là loại băng tải quan trọng nhất trong dây chuyền lắp ráp bo mạch điện tử. Thiết kế của nó phải đảm bảo rằng PCB chỉ tiếp xúc với các ray dẫn hướng bên cạnh, giảm thiểu tối đa diện tích tiếp xúc và nguy cơ ô nhiễm hoặc hư hỏng linh kiện đã gắn trên bề mặt.

• Cơ chế Vận chuyển và Ray dẫn hướng: Băng tải PCB thường sử dụng hệ thống băng đai kép (dual-belt system) hoặc đai tròn mảnh (round-belt) để vận chuyển PCB. Cơ chế ray dẫn hướng là điểm khác biệt lớn nhất: chúng thường được thiết kế để tự động điều chỉnh độ rộng (Auto-width adjustment) bằng motor Servo. Khi nhận tín hiệu từ máy tính chủ hoặc hệ thống điều khiển, ray dẫn hướng có thể mở hoặc đóng chính xác đến từng milimet để phù hợp với kích thước của bo mạch đang được xử lý. Vật liệu làm ray dẫn hướng luôn là ESD-safe.
• Giao thức SMEMA: Để hoạt động hiệu quả trong một dây chuyền tự động, băng tải PCB phải tuân thủ nghiêm ngặt Giao thức SMEMA (Surface Mount Equipment Manufacturers Association). SMEMA là một tiêu chuẩn giao tiếp vật lý và logic, cho phép các máy móc khác nhau (từ các nhà sản xuất khác nhau) trao đổi thông tin về trạng thái, độ sẵn sàng, và tín hiệu “handshake” (trao đổi) để xác định khi nào nên gửi hoặc nhận PCB tiếp theo. Nhờ SMEMA, dây chuyền SMT có thể hoạt động liên tục và không có sự can thiệp của con người.

Ứng dụng: Kết nối máy Screen Printer (máy in kem hàn), máy SPI (kiểm tra kem hàn), máy Pick & Place (máy gắp và đặt linh kiện), và lò Reflow (lò nung làm nóng chảy kem hàn).

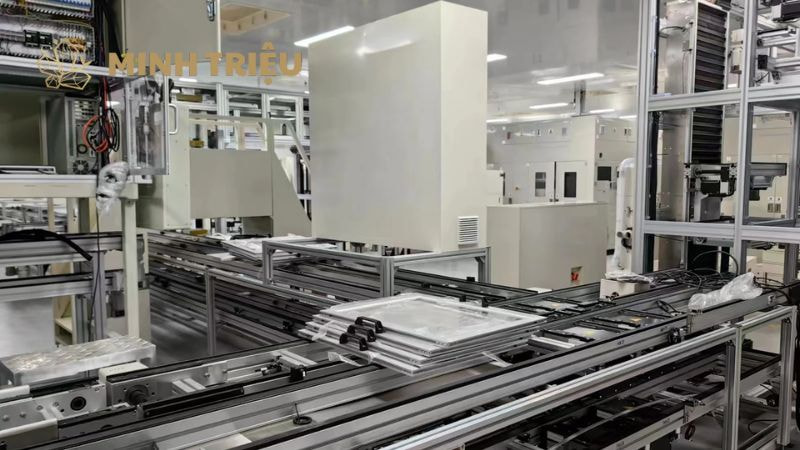

2.2. Băng tải Pallet (Slat/Pallet Conveyors) – Vận chuyển chính xác

Trong giai đoạn lắp ráp sau SMT, kiểm tra chất lượng (Quality Control), hoặc trong các quy trình thủ công cần độ lặp lại cao, băng tải Pallet là lựa chọn tối ưu.

• Mục đích: Vận chuyển các khay (trays) hoặc pallet cố định chứa linh kiện, cụm lắp ráp, hoặc sản phẩm đã hoàn thiện một phần. Pallet này đóng vai trò là bề mặt làm việc và được thiết kế để giữ sản phẩm luôn ở một vị trí cố định.
• Đặc điểm: Yêu cầu về độ chính xác định vị rất cao. Các băng tải Pallet thường được trang bị chốt định vị cơ học (Mechanical Stoppers) hoặc xi lanh khí nén, kết hợp với bộ truyền động Servo/Stepper Motor để dừng pallet tại một trạm làm việc với độ lặp lại micromet.
• Ứng dụng: Các trạm lắp ráp bán tự động, các vị trí kiểm tra quang học tự động (AOI) hoặc kiểm tra trong mạch (ICT) nơi cần đảm bảo vị trí mẫu kiểm tra là không đổi.

2.3. Băng tải Dây đai (Belt Conveyors) và Băng tải Con lăn

Các loại băng tải này thường được dùng cho giai đoạn cuối của quy trình, bao gồm đóng gói, vận chuyển vật liệu thô, hoặc di chuyển thùng carton.

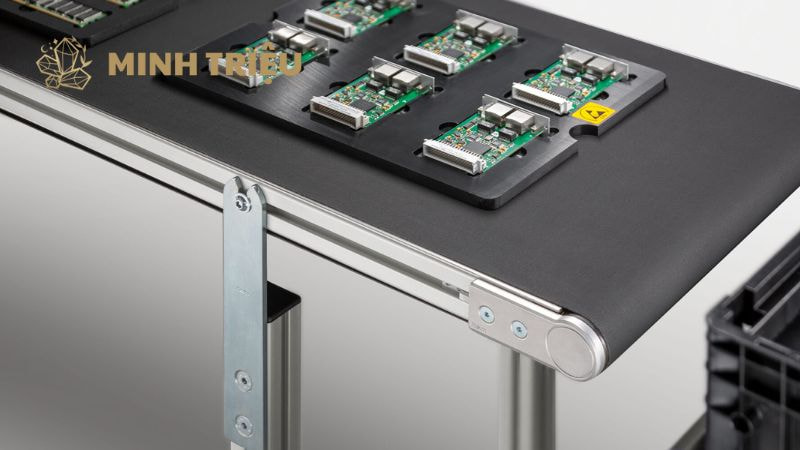

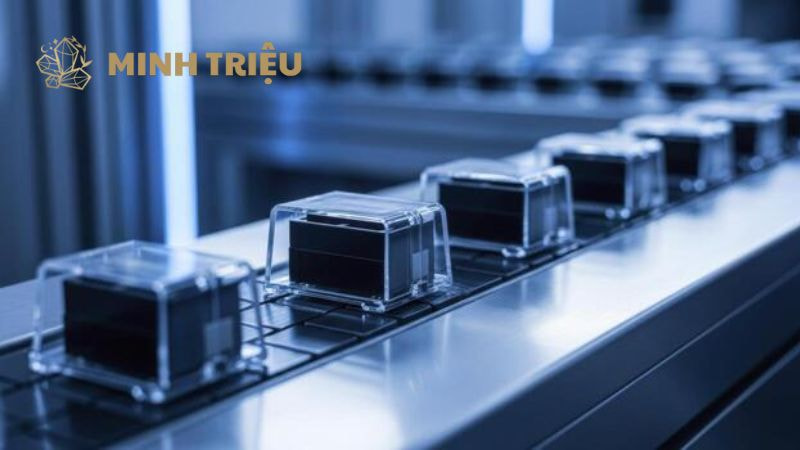

• Băng tải Dây đai: Được sử dụng để vận chuyển các vật liệu đóng gói, hộp đựng linh kiện, hoặc thành phẩm. Yêu cầu quan trọng nhất là dây đai phải là vật liệu ESD-safe (tiêu tán tĩnh điện). Nếu dây đai tích điện do ma sát, nó có thể gây hại cho các sản phẩm điện tử đặt gần đó hoặc hút các hạt bụi, gây ô nhiễm thứ cấp.

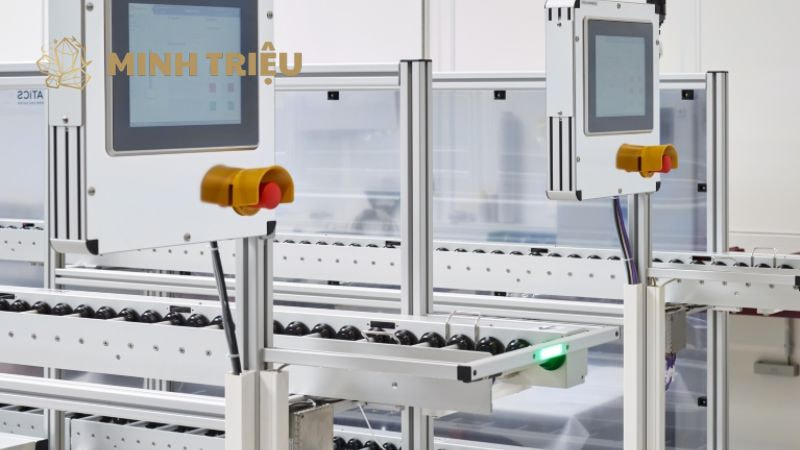

• Băng tải Con lăn: Ít được sử dụng trong các khu vực sạch Class 1000 mà chủ yếu dùng trong khu vực kho và đóng gói. Nếu được sử dụng, các con lăn cũng phải được làm từ vật liệu chống tĩnh điện.

Các hệ thống băng tải trong ngành điện tử và bán dẫn này không chỉ đảm bảo luồng sản xuất liên tục mà còn là một phần không thể thiếu trong chiến lược kiểm soát chất lượng và bảo vệ sản phẩm.

3. Tiêu chuẩn Kỹ thuật Bắt buộc: ESD, Cleanroom và Vật liệu

Khi thiết kế hoặc lựa chọn hệ thống băng tải cho sản xuất điện tử, việc tuân thủ các tiêu chuẩn kỹ thuật không phải là tùy chọn mà là yêu cầu bắt buộc. Đây là rào cản kỹ thuật chính ngăn cách giữa các hệ thống băng tải thông thường và băng tải chuyên dụng cho ngành điện tử.

Thiết kế phải hướng đến môi trường sản xuất không chỉ nhanh, chính xác mà còn phải vô trùng và an toàn về mặt điện học.

3.1. Kiểm soát Tĩnh điện (ESD Control) Toàn diện

Kiểm soát ESD phải là triết lý thiết kế xuyên suốt cho toàn bộ hệ thống băng tải.

• Vật liệu ESD-safe: Vật liệu là yếu tố quyết định. Các bộ phận tiếp xúc trực tiếp phải có điện trở bề mặt trong phạm vi tiêu tán tĩnh điện.
• Dây đai và Tấm phủ: Thường là Polyurethane (PU) hoặc Polyvinyl Chloride (PVC) có pha sợi carbon hoặc chất phụ gia dẫn điện để đảm bảo tính năng tiêu tán tĩnh điện.
• Khung sườn và Cấu trúc: Khung sườn băng tải thường được làm từ thép không gỉ (Inox) hoặc Nhôm Anodized. Nhôm Anodized rất tốt vì nó dẫn điện và có bề mặt chống ăn mòn. Mọi bộ phận kim loại phải được kết nối với nhau bằng dây tiếp đất.
• Pallet/Khay chứa: Được làm từ các loại vật liệu polymer kỹ thuật cao như PEEK, PEI, hoặc các loại vật liệu composite ESD.
• Tiếp đất (Grounding) chính xác: Mọi thành phần dẫn điện của băng tải phải được tiếp đất (grounded) để đảm bảo không có sự tích tụ điện tích. Quy trình này bao gồm việc kết nối khung kim loại, trục quay, và thậm chí các bộ phận con lăn dẫn điện với một điểm tiếp đất chung và an toàn của nhà máy. Điều này giúp dòng điện tĩnh được giải phóng liên tục và an toàn, duy trì tiềm năng điện bằng 0 trên toàn bộ hệ thống.
• Kiểm soát Độ ẩm: Môi trường sản xuất khô hanh làm tăng đáng kể nguy cơ phát sinh tĩnh điện. Do đó, trong các phòng sạch điện tử, độ ẩm không khí thường được kiểm soát chặt chẽ, duy trì trong khoảng 40% – 60% RH. Hệ thống băng tải phải được thiết kế để hoạt động ổn định trong môi trường này mà không bị ẩm ướt hay ăn mòn.

3.2. Tiêu chuẩn Phòng sạch (Cleanroom Compliance)

Tuân thủ phòng sạch không chỉ là về vật liệu mà còn là về cách hệ thống băng tải hoạt động và tương tác với môi trường.

• Thiết kế kín: Giảm thiểu ma sát và phát tán hạt là ưu tiên hàng đầu. Động cơ và hộp số được bao bọc hoặc thiết kế với hệ thống hút chân không cục bộ để loại bỏ các hạt sinh ra trong quá trình vận hành.
• Vật liệu: Các vật liệu phải được chứng nhận không phát sinh sợi. Ví dụ, việc sử dụng cáp điện hoặc dây đai bị mài mòn tạo ra các hạt polymer bị cấm. Chỉ có các loại thép không gỉ, nhôm và các loại polymer sạch được phép sử dụng.
• Vệ sinh: Thiết kế của băng tải phải dễ dàng vệ sinh, không có các khe hở, góc kẹt nơi bụi bẩn có thể tích tụ.

3.3. Giảm thiểu Rung động (Vibration Dampening)

Trong quy trình sản xuất bán dẫn, đặc biệt là khi xử lý Wafer hoặc PCB đã gắn các linh kiện siêu nhỏ, rung động là kẻ thù tiềm ẩn. Rung động có thể gây ra hiện tượng dịch chuyển vi mô (micro-shift) của linh kiện, dẫn đến lỗi hàn, hoặc gây hỏng hóc cấu trúc của chip.

• Hệ thống truyền động êm ái: Băng tải được thiết kế để hoạt động với độ ồn và độ rung tối thiểu. Các cơ cấu truyền động sử dụng dây đai timing belt (đai đồng bộ) thay vì xích, và các hộp số giảm chấn được ưu tiên để đảm bảo sự chuyển động êm ái và mượt mà.
• Khung sườn Chống rung: Khung sườn băng tải nặng, vững chắc, hoặc được trang bị các bộ giảm chấn chuyên dụng (shock absorbers) để hấp thụ và cô lập bất kỳ rung động nào từ máy móc bên cạnh hoặc môi trường nhà xưởng.

Đầu tư vào các tiêu chuẩn kỹ thuật này là khoản đầu tư bảo hiểm cho chất lượng sản phẩm. Một hệ thống băng tải trong ngành điện tử và bán dẫn đạt chuẩn sẽ giúp giảm tỷ lệ hư hỏng do ESD và ô nhiễm, vốn là hai nguyên nhân gây thất thoát lớn nhất trong ngành.

4. Tích hợp Công nghệ 4.0 và Tối ưu hóa Chuỗi Cung ứng

Trong kỷ nguyên Công nghiệp 4.0, băng tải đã vượt qua vai trò cơ khí thuần túy để trở thành một hệ thống thông minh, thu thập và truyền tải dữ liệu thời gian thực. Sự tích hợp này cho phép các nhà sản xuất điện tử đạt được tính linh hoạt, khả năng truy xuất nguồn gốc và hiệu quả hoạt động chưa từng có.

Hệ thống băng tải thông minh là thành phần cốt lõi của nhà máy thông minh, nơi mọi thiết bị đều được kết nối với nhau.

4.1. Truy xuất Nguồn gốc (Traceability) với RFID và Barcode

Khả năng truy xuất nguồn gốc là yếu tố bắt buộc đối với các sản phẩm điện tử cao cấp, đặc biệt là trong các ngành như y tế, ô tô và hàng không. Khi có sự cố xảy ra, nhà sản xuất phải biết chính xác linh kiện đã được sản xuất khi nào, ở đâu, với lô vật liệu nào, và máy móc nào đã xử lý nó.

• Cơ chế: Mỗi PCB, Pallet, hoặc khay chứa vi mạch được gắn một thẻ RFID (Radio-Frequency Identification) hoặc mã vạch (Barcode/QR code).
• Hoạt động: Khi đi qua một trạm băng tải hoặc một máy móc xử lý, thẻ/mã này được máy quét (scanner) hoặc đầu đọc RFID của băng tải đọc. Dữ liệu này (ID sản phẩm, thời gian vào/ra, nhiệt độ môi trường, trạng thái máy) ngay lập tức được ghi lại và cập nhật vào hệ thống quản lý sản xuất (MES).
• Tích hợp với MES: Băng tải thông minh đóng vai trò là điểm kiểm soát (checkpoint) dữ liệu vật lý. Thông qua giao tiếp dữ liệu (như Ethernet/IP, Profinet), băng tải cung cấp dữ liệu đầu vào cho hệ thống MES (Manufacturing Execution System), cho phép nhà quản lý có cái nhìn thời gian thực về hiệu suất, tắc nghẽn, và chất lượng của từng sản phẩm.

4.2. Tự động hóa với Robot cộng tác (Cobots) và AGV

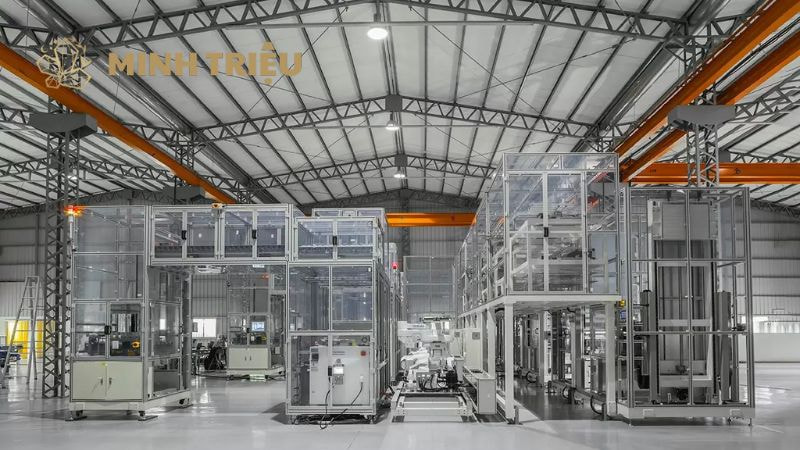

Sự kết hợp giữa băng tải và các hệ thống tự động khác tạo nên một chuỗi cung ứng vật liệu hoàn toàn tự động trong nhà máy điện tử.

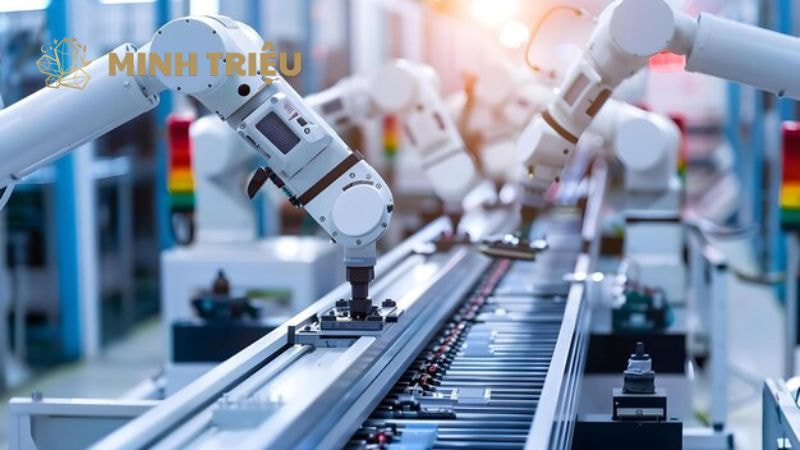

• Robot cộng tác (Cobots) và Robot Gắp/Đặt: Băng tải Pallet cung cấp một nền tảng ổn định và định vị chính xác để robot có thể thực hiện các thao tác gắp/đặt linh kiện siêu nhỏ hoặc lắp ráp cụm bán tự động. Việc băng tải định vị pallet với độ chính xác cao giúp robot có thể hoạt động mà không cần hệ thống thị giác phức tạp, tăng tốc độ và độ tin cậy.
• AGV (Automated Guided Vehicle): AGV hoặc AMR (Autonomous Mobile Robot) đảm nhận việc vận chuyển các cuộn linh kiện SMT (SMT Reels) hoặc khay Wafer giữa kho thông minh và đầu dây chuyền SMT. Băng tải đóng vai trò là trạm tiếp nhận hoặc giao hàng tự động. Khi AGV đến, băng tải sẽ tự động nhận hoặc chuyển khay vật liệu, loại bỏ hoàn toàn nhu cầu về nhân công di chuyển vật tư.

4.3. Bảo trì Dự đoán (Predictive Maintenance) dựa trên IIoT

Việc dừng dây chuyền (Downtime) trong sản xuất điện tử gây thiệt hại hàng ngàn đô la mỗi giờ. Băng tải thông minh sử dụng các cảm biến IIoT (Industrial Internet of Things) để chuyển từ bảo trì định kỳ sang bảo trì dự đoán, ngăn chặn sự cố trước khi chúng xảy ra.

• Sử dụng cảm biến IIoT: Các băng tải hiện đại được trang bị cảm biến rung động, nhiệt độ, và mức tiêu thụ năng lượng ở động cơ, hộp số và các con lăn quan trọng.
• Phân tích Dữ liệu: Dữ liệu cảm biến được truyền về hệ thống đám mây hoặc máy chủ cục bộ. Bằng cách phân tích các dấu hiệu bất thường (ví dụ: nhiệt độ động cơ tăng bất thường, độ rung vượt ngưỡng), hệ thống có thể cảnh báo về sự hỏng hóc sắp xảy ra (ví dụ: bạc đạn sắp hỏng, dây đai bị căng quá mức).
• Lợi ích: Ngăn ngừa sự cố băng tải đột ngột, tối đa hóa thời gian hoạt động của dây chuyền (uptime), và cho phép việc thay thế linh kiện được lên lịch trình vào thời gian nhà máy không hoạt động.

Việc áp dụng công nghệ này biến băng tải trong ngành điện tử và bán dẫn thành một tài sản thông minh, tự chẩn đoán và tự điều chỉnh, góp phần vào mục tiêu sản xuất không lỗi và hoạt động liên tục (24/7).

5. Kết luận

Băng tải trong ngành điện tử và bán dẫn là xương sống của mọi cơ sở sản xuất vi mạch và bo mạch hiện đại, không chỉ đơn thuần là công cụ vận chuyển mà còn là một hệ thống kiểm soát chất lượng và tự động hóa tinh vi. Khả năng kiểm soát Tĩnh điện, tuân thủ Phòng sạch nghiêm ngặt, cùng với tích hợp dữ liệu thời gian thực thông qua IoT, khiến việc đầu tư vào hệ thống băng tải chuyên dụng trở thành yếu tố then chốt quyết định năng lực cạnh tranh và sự ổn định chất lượng trong chuỗi cung ứng công nghệ toàn cầu.
