Điều khiển chuyển động Robot trong Tự động hóa sản xuất công nghiệp: Độ chính xác và Linh hoạt

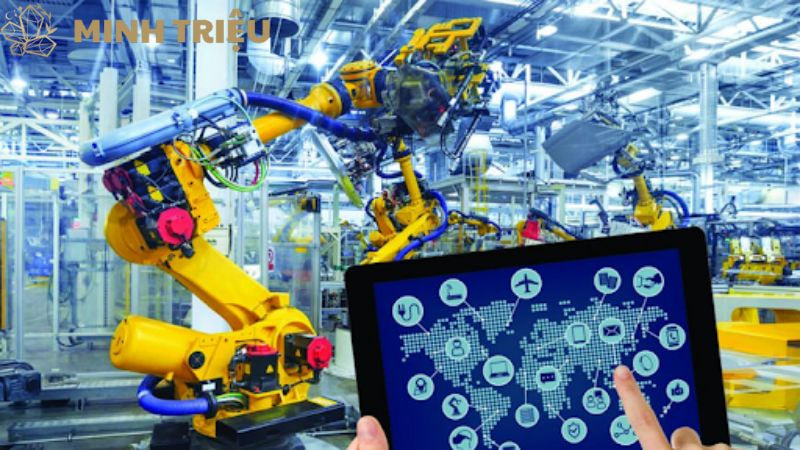

Trong kỷ nguyên tự động hóa sản xuất công nghiệp hiện đại, vai trò của robot ngày càng trở nên không thể thiếu, mở rộng từ các tác vụ lặp đi lặp lại đơn thuần đến việc thực hiện các quy trình phức tạp, tinh vi và đòi hỏi độ chính xác cao. Để robot có thể thực hiện những chuyển động chính xác, linh hoạt và phối hợp nhịp nhàng, đáp ứng các yêu cầu sản xuất đa dạng, điều khiển chuyển động robot đóng vai trò là chìa khóa then chốt, quyết định năng lực và hiệu suất của chúng.

Điều khiển chuyển động robot được ví như “bộ não” của robot, là hệ thống phức tạp cho phép chúng di chuyển, định hướng trong không gian và tương tác với môi trường xung quanh một cách thông minh, có chủ đích. Tầm quan trọng của lĩnh vực này là tối ưu hóa hiệu suất hoạt động, đảm bảo độ chính xác vượt trội và nâng cao an toàn trong các môi trường sản xuất.

Bài viết này của Minh Triệu sẽ đi sâu vào định nghĩa chi tiết về điều khiển chuyển động robot, phân tích các phương pháp điều khiển chuyển động robot phổ biến nhất, khám phá các hệ thống phần cứng và phần mềm liên quan mật thiết, trình bày các ứng dụng thực tiễn đa dạng trong các ngành công nghiệp then chốt, và cuối cùng là dự đoán những xu hướng phát triển đầy hứa hẹn trong tương lai, nhằm mang lại cái nhìn toàn diện về lĩnh vực cốt lõi này trong tự động hóa công nghiệp.

1. Điều khiển chuyển động Robot là gì?

Điều khiển chuyển động robot là một lĩnh vực kỹ thuật chuyên sâu liên quan đến việc lập trình, thiết kế và quản lý các chuyển động của robot để chúng có thể thực hiện các tác vụ cụ thể một cách chính xác và hiệu quả. Lĩnh vực này bao gồm việc xác định tỉ mỉ đường đi, tốc độ, gia tốc và lực tác động mà robot cần tạo ra, cũng như việc phối hợp nhịp nhàng chuyển động của từng khớp riêng lẻ để đạt được mục tiêu cuối cùng của nhiệm vụ.

1.1. Vai trò cốt lõi trong tự động hóa công nghiệp

Điều khiển chuyển động robot thực hiện nhiều vai trò cốt lõi, là nền tảng cho sự thành công của robot trong tự động hóa công nghiệp.

• Đảm bảo độ chính xác: Điều khiển chuyển động robot cho phép robot thực hiện các tác vụ đòi hỏi độ chính xác cao đến từng milimet hoặc góc độ, ví dụ như trong các quy trình lắp ráp vi mô, hàn chính xác, hoặc gia công CNC.
• Tăng tính linh hoạt: Hệ thống điều khiển linh hoạt cho phép robot dễ dàng thích ứng và chuyển đổi giữa các quy trình sản xuất khác nhau, từ đó tối ưu hóa việc sử dụng tài nguyên và nâng cao khả năng phản ứng của dây chuyền sản xuất.
• Tối ưu hóa hiệu suất: Bằng cách điều khiển tối ưu đường đi và tốc độ, điều khiển chuyển động robot giúp giảm thời gian chu kỳ sản xuất, tiết kiệm năng lượng và tăng năng suất tổng thể của hệ thống.
• Nâng cao an toàn: Các thuật toán điều khiển tiên tiến kết hợp với cảm biến an toàn cho phép robot làm việc an toàn trong môi trường có con người hoặc các thiết bị khác, giảm thiểu rủi ro tai nạn.

2. Các phương pháp điều khiển chuyển động Robot phổ biến

Để đáp ứng đa dạng các yêu cầu của quy trình sản xuất, có nhiều phương pháp điều khiển chuyển động robot phổ biến được phát triển, mỗi phương pháp có những đặc điểm và ứng dụng riêng.

• Điều khiển điểm-điểm (Point-to-Point Control) là phương pháp mà robot di chuyển từ một điểm đầu tiên đến một điểm cuối cùng đã được xác định trước mà không cần quan tâm đến đường đi cụ thể hoặc quỹ đạo chuyển động giữa hai điểm đó. Ưu điểm nổi bật của phương pháp này là sự đơn giản trong lập trình và dễ dàng triển khai. Tuy nhiên, nhược điểm là không có khả năng kiểm soát chính xác đường đi cũng như tốc độ chuyển động trong suốt quá trình. Điều khiển điểm-điểm thường được ứng dụng trong các tác vụ đơn giản như gắp và đặt (pick and place) sản phẩm hoặc trong hàn điểm (spot welding).
• Điều khiển đường thẳng (Linear Control) cho phép robot di chuyển theo một đường thẳng tuyệt đối giữa hai điểm xác định, đảm bảo quỹ đạo chuyển động tuyến tính và chính xác. Ưu điểm chính của phương pháp này là đảm bảo đường đi chính xác, rất quan trọng cho các ứng dụng đòi hỏi sự thẳng hàng. Nhược điểm là phức tạp hơn một chút trong lập trình so với điều khiển điểm-điểm. Điều khiển đường thẳng thường được sử dụng trong các quy trình như cắt vật liệu, dán keo hoặc hàn đường dài.
• Điều khiển đường tròn (Circular Control) cho phép robot di chuyển theo một cung tròn được xác định bởi ít nhất ba điểm hoặc một điểm trung tâm và bán kính, tạo ra các đường cong chính xác. Ưu điểm của phương pháp này là khả năng tạo ra các đường cong và cung tròn với độ chính xác cao. Nhược điểm là phức tạp hơn trong việc lập trình so với điều khiển đường thẳng vì yêu cầu xác định nhiều tham số hơn. Điều khiển đường tròn thường được ứng dụng trong các tác vụ như phun sơn theo hình dạng cong hoặc hàn các chi tiết hình tròn.
• Điều khiển liên tục (Continuous Path Control) là một phương pháp phức tạp hơn, trong đó robot di chuyển theo một đường cong phức tạp hoặc một chuỗi các điểm được xác định rất gần nhau, tạo thành một quỹ đạo mượt mà và liên tục. Ưu điểm chính của điều khiển liên tục là khả năng tạo ra các chuyển động rất mượt mà, phức tạp và linh hoạt, lý tưởng cho các tác vụ đòi hỏi sự uyển chuyển. Nhược điểm là rất phức tạp để lập trình và yêu cầu các thuật toán điều khiển tiên tiến. Điều khiển liên tục thường được ứng dụng trong các quy trình như phun sơn theo hình dạng phức tạp, hàn đường dài hoặc phay các chi tiết có biên dạng phức tạp.
• Điều khiển lực (Force Control) là một phương pháp điều khiển tiên tiến, trong đó robot không chỉ điều khiển vị trí mà còn điều chỉnh lực tác động lên môi trường hoặc vật thể theo thời gian thực. Ưu điểm lớn nhất của điều khiển lực là cho phép robot tương tác với môi trường một cách an toàn và tinh tế, phù hợp cho các tác vụ đòi hỏi sự nhạy cảm. Nhược điểm là rất phức tạp để lập trình, yêu cầu các cảm biến lực/mô-men chính xác và thuật toán điều khiển phức tạp. Điều khiển lực được ứng dụng trong các tác vụ như đánh bóng bề mặt, lắp ráp có độ chính xác cao nơi cần ép vừa đủ lực hoặc trong các ứng dụng robot cộng tác (Cobots) để đảm bảo an toàn khi tiếp xúc với con người.

Bảng 1: So sánh các Phương pháp Điều khiển chuyển động Robot

Phương pháp điều khiển	Đặc điểm chính	Ưu điểm	Nhược điểm	Ứng dụng tiêu biểu
Điểm-điểm (PTP)	Chuyển động giữa 2 điểm, không quan tâm quỹ đạo	Đơn giản, dễ lập trình	Không kiểm soát quỹ đạo/tốc độ	Gắp và đặt, hàn điểm
Đường thẳng (Linear)	Chuyển động theo đường thẳng	Đảm bảo đường đi chính xác	Phức tạp hơn PTP	Cắt, dán keo, hàn đường thẳng
Đường tròn (Circular)	Chuyển động theo cung tròn	Tạo đường cong chính xác	Phức tạp hơn Linear	Phun sơn theo cung, hàn vòng
Liên tục (Continuous Path)	Chuyển động theo quỹ đạo phức tạp, mượt mà	Tạo chuyển động phức tạp, uyển chuyển	Rất phức tạp để lập trình	Phun sơn phức tạp, hàn đường dài
Lực (Force Control)	Điều chỉnh lực tác động lên môi trường	Tương tác an toàn, nhạy cảm	Rất phức tạp, cần cảm biến chuyên dụng	Đánh bóng, lắp ráp chính xác, Cobots

3. Các hệ thống phần cứng và phần mềm liên quan

Để điều khiển chuyển động robot một cách hiệu quả, sự phối hợp nhịp nhàng giữa các hệ thống phần cứng và phần mềm là vô cùng cần thiết, tạo nên một cỗ máy tự động hoàn chỉnh.

3.1. Bộ điều khiển Robot (Robot Controller)

Bộ điều khiển robot đóng vai trò là “bộ não” trung tâm của robot, chịu trách nhiệm xử lý tất cả các tín hiệu từ chương trình và ra lệnh điều khiển các động cơ servo hoặc động cơ bước của robot. Có nhiều loại bộ điều khiển robot khác nhau:

• Bộ điều khiển chuyên dụng: Đây là các bộ điều khiển được thiết kế riêng biệt và tối ưu hóa cho từng dòng robot cụ thể của nhà sản xuất (ví dụ: KUKA KRC, ABB IRC5, FANUC R-30iB). Chúng cung cấp hiệu suất cao và tích hợp sâu với phần cứng của robot.
• PLC (Programmable Logic Controller): Đối với các ứng dụng robot đơn giản hoặc khi cần tích hợp chặt chẽ với các máy móc khác trong dây chuyền sản xuất, PLC có thể được sử dụng để điều khiển các chuyển động cơ bản của robot.
• PC-based Controller: Các bộ điều khiển dựa trên máy tính cá nhân (PC) cung cấp sự linh hoạt và sức mạnh tính toán vượt trội, phù hợp cho các ứng dụng robot phức tạp đòi hỏi các thuật toán điều khiển tiên tiến, khả năng xử lý dữ liệu lớn từ cảm biến hoặc tích hợp thị giác máy.

3.2. Hệ thống truyền động (Drive System)

Hệ thống truyền động là tập hợp các thành phần cung cấp năng lượng và chuyển động cho các khớp của robot, trực tiếp thực hiện các lệnh từ bộ điều khiển robot.

• Động cơ servo: Đây là loại động cơ phổ biến nhất trong các robot công nghiệp hiện đại. Động cơ servo cùng với bộ mã hóa (encoder) cung cấp khả năng điều khiển vị trí, tốc độ và mô-men xoắn cực kỳ chính xác và phản hồi nhanh, lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao.
• Động cơ bước: Động cơ bước cung cấp khả năng điều khiển vị trí theo các bước rời rạc và thường được sử dụng trong các ứng dụng đơn giản hơn, hoặc nơi yêu cầu tốc độ cao và chi phí thấp hơn động cơ servo.
• Động cơ khí nén: Trong một số robot đơn giản hoặc các ứng dụng gắp và đặt tốc độ cao, động cơ khí nén hoặc xy lanh khí nén cũng có thể được sử dụng để cung cấp lực và chuyển động.

3.3. Cảm biến (Sensors)

Cảm biến là “mắt” và “tai” của robot, cung cấp thông tin quan trọng về môi trường xung quanh và trạng thái hoạt động của chính robot, cho phép bộ điều khiển robot ra quyết định chính xác.

• Cảm biến vị trí: Đo vị trí góc hoặc tuyến tính của từng khớp robot, cung cấp thông tin phản hồi quan trọng để điều khiển vòng kín.
• Cảm biến lực/mô-men: Đo lực và mô-men xoắn tác động lên khớp hoặc đầu cuối của robot, rất quan trọng cho điều khiển lực và tương tác an toàn.
• Camera (Thị giác máy): Cung cấp thông tin hình ảnh về vật thể, môi trường làm việc, cho phép robot nhận diện, định vị và kiểm tra sản phẩm.
• Cảm biến khoảng cách (Proximity Sensors): Đo khoảng cách đến vật thể, giúp robot tránh va chạm hoặc định vị chính xác đối tượng làm việc.

3.4. Phần mềm lập trình Robot (Robot Programming Software)

Phần mềm lập trình robot là công cụ cho phép người dùng tạo, chỉnh sửa và quản lý các chương trình điều khiển chuyển động và logic hoạt động của robot.

• Ngôn ngữ lập trình Robot (ví dụ: RAPID của ABB, KAREL của FANUC): Mỗi nhà sản xuất robot thường có ngôn ngữ lập trình riêng, cung cấp sự mạnh mẽ và linh hoạt cao để tạo ra các chương trình phức tạp, tối ưu hóa chuyển động.
• Lập trình offline: Đây là phương pháp lập trình trên máy tính (sử dụng phần mềm mô phỏng 3D) mà không cần trực tiếp thao tác trên robot vật lý. Nó cho phép người dùng mô phỏng, kiểm tra và tối ưu hóa chương trình trước khi tải xuống robot, giúp giảm thiểu thời gian dừng máy và rủi ro.
• Lập trình bằng tay (Teach Pendant): Là phương pháp lập trình trực tiếp bằng cách sử dụng một thiết bị cầm tay (Teach Pendant) có màn hình và các nút điều khiển. Phương pháp này đơn giản và trực quan, thường được dùng cho các tác vụ lặp đi lặp lại đơn giản hoặc để tinh chỉnh các điểm trong chương trình.

Bảng 2: Các Hệ thống Phần cứng và Phần mềm chính

Hệ thống	Chức năng chính	Vai trò trong Điều khiển chuyển động
Bộ điều khiển Robot	“Bộ não” xử lý lệnh, điều khiển động cơ	Xử lý thuật toán, tính toán quỹ đạo, gửi lệnh đến động cơ
Hệ thống truyền động	Cung cấp lực, chuyển động cho khớp	Biến lệnh điều khiển thành hành động vật lý của robot
Cảm biến	Thu thập thông tin môi trường và trạng thái robot	Cung cấp dữ liệu phản hồi cho điều khiển vòng kín, nhận diện vật thể
Phần mềm lập trình Robot	Tạo, chỉnh sửa chương trình	Cho phép con người ra lệnh và định nghĩa chuyển động cho robot

4. Ứng dụng thực tiễn của Điều khiển chuyển động Robot trong công nghiệp

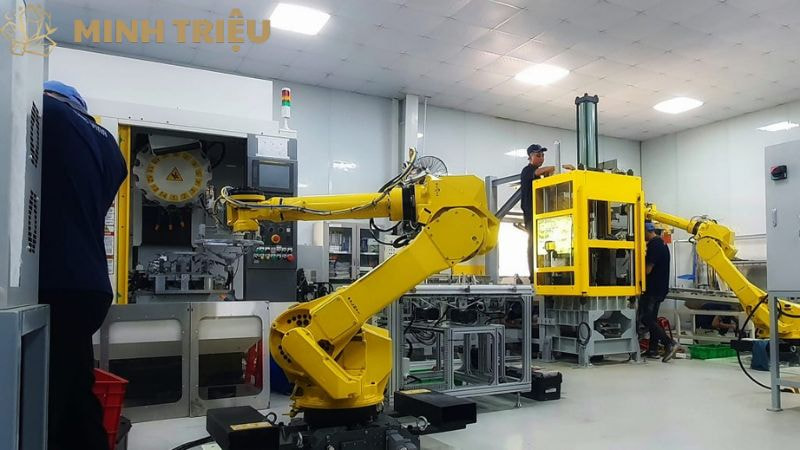

Điều khiển chuyển động robot là yếu tố then chốt giúp robot thực hiện hiệu quả nhiều tác vụ đa dạng trong tự động hóa công nghiệp, từ những quy trình đơn giản đến phức tạp, đòi hỏi độ chính xác cao.

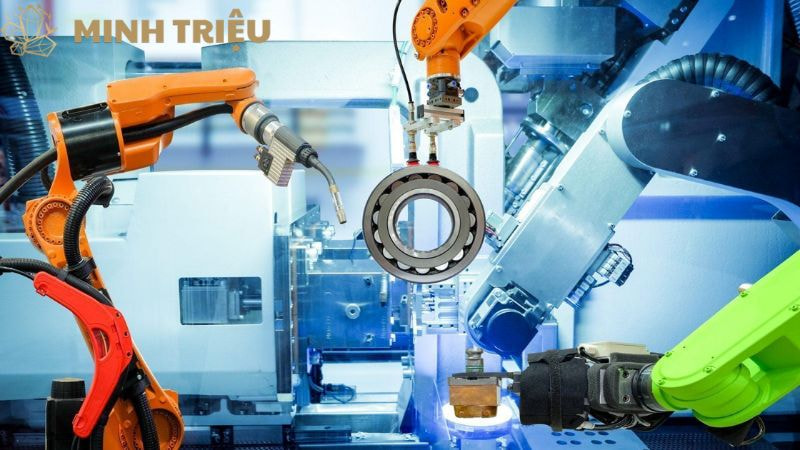

• Hàn (Welding): Robot hàn sử dụng điều khiển đường thẳng và điều khiển liên tục để thực hiện các đường hàn phức tạp với độ chính xác cao, đảm bảo chất lượng mối hàn đồng đều và tăng tốc độ sản xuất. Khả năng lặp lại chính xác của robot làm giảm lỗi và tối ưu hóa vật liệu.
• Sơn (Painting): Robot sơn được lập trình để phun sơn đều và chính xác trên các bề mặt phức tạp, bao gồm cả các đường cong, nhờ vào điều khiển liên tục và đôi khi là điều khiển lực để duy trì khoảng cách và áp suất phun tối ưu. Điều này không chỉ cải thiện chất lượng bề mặt mà còn giảm lượng sơn tiêu thụ.
• Lắp ráp (Assembly): Trong các dây chuyền lắp ráp, robot thực hiện việc lắp ráp các chi tiết nhỏ với độ chính xác cực cao. Các phương pháp điều khiển điểm-điểm, điều khiển đường thẳng và điều khiển lực được sử dụng để định vị, lắp ghép các bộ phận một cách tinh tế, giảm thiểu sai sót và tăng tốc độ lắp ráp.

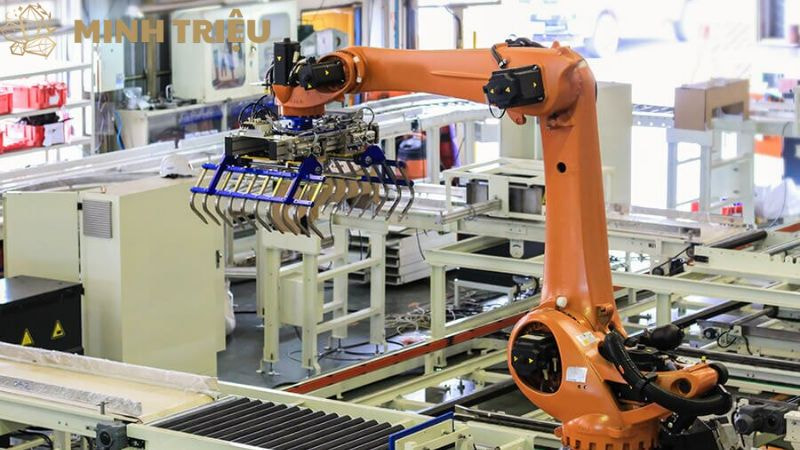

• Gắp và đặt (Pick and Place): Robot gắp và đặt sử dụng điều khiển điểm-điểm để di chuyển các vật thể từ vị trí này sang vị trí khác một cách nhanh chóng, chính xác và hiệu quả. Ứng dụng này rất phổ biến trong đóng gói, phân loại và chuyển vật liệu.
• Gia công (Machining): Robot gia công có thể thực hiện các tác vụ cắt, phay, khoan và mài với độ chính xác cao trên nhiều loại vật liệu. Chúng sử dụng điều khiển đường thẳng, điều khiển đường tròn và điều khiển lực để đảm bảo quá trình gia công diễn ra ổn định và đạt chất lượng bề mặt mong muốn.

5. Xu hướng phát triển tương lai của Điều khiển chuyển động Robot

Tương lai của điều khiển chuyển động robot hứa hẹn sẽ được định hình bởi những tiến bộ vượt bậc, tích hợp sâu hơn các công nghệ mới để tăng cường khả năng tự chủ, an toàn và dễ sử dụng của robot trong môi trường công nghiệp.

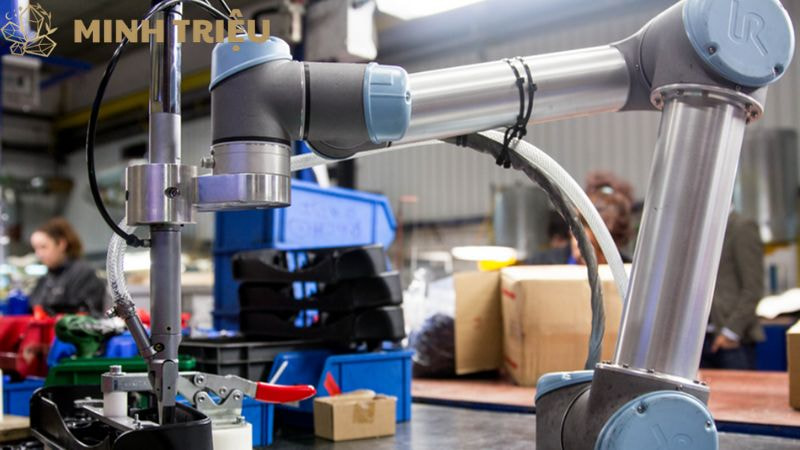

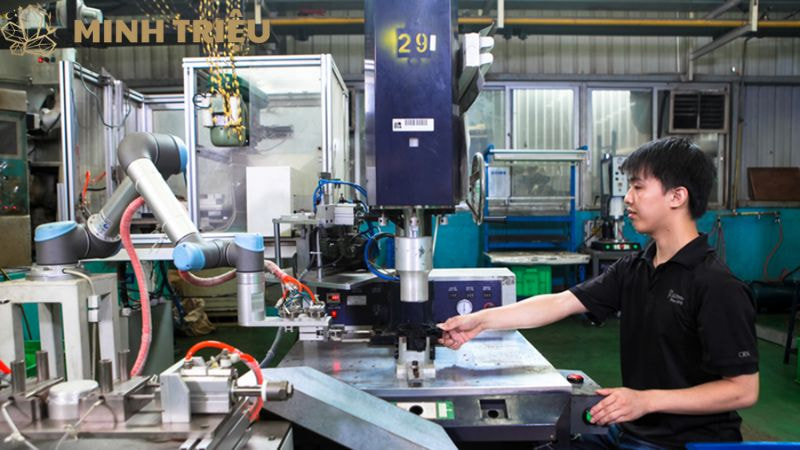

Đầu tiên, sự phát triển của robot cộng tác (Collaborative Robots – Cobots) đang là một xu hướng mạnh mẽ. Cobot được thiết kế đặc biệt để làm việc an toàn bên cạnh con người mà không cần hàng rào bảo vệ. Điều này đòi hỏi điều khiển lực cực kỳ tinh vi và tích hợp các cảm biến an toàn nhạy bén để phát hiện và phản ứng ngay lập tức với bất kỳ va chạm hoặc tiếp xúc nào với con người, đảm bảo an toàn tuyệt đối.

Thứ hai, việc ứng dụng Trí tuệ nhân tạo (AI) và Học máy (Machine Learning) vào điều khiển chuyển động robot đang mở ra kỷ nguyên mới. AI cho phép robot có khả năng tự học từ kinh nghiệm, tự thích ứng với các điều kiện môi trường thay đổi và tối ưu hóa các chuyển động của mình mà không cần lập trình lại thủ công. Học máy cho phép robot cải thiện hiệu suất theo thời gian, nhận diện các mẫu lỗi và tự điều chỉnh để thực hiện nhiệm vụ hiệu quả hơn, nâng cao khả năng tự chủ của robot.

Thứ ba, Thị giác máy (Machine Vision) ngày càng trở thành một phần không thể thiếu. Thị giác máy cung cấp cho robot khả năng “nhìn” và hiểu môi trường xung quanh một cách chi tiết, từ nhận diện vật thể, định vị chính xác vị trí, đến kiểm tra chất lượng sản phẩm. Điều khiển chuyển động dựa trên thông tin hình ảnh từ thị giác máy cho phép robot thực hiện các tác vụ phức tạp hơn, làm việc với các vật thể có vị trí ngẫu nhiên hoặc trong môi trường không xác định trước.

Thứ tư, xu hướng lập trình dễ dàng hơn (Easier Programming) đang được các nhà sản xuất robot tập trung phát triển mạnh mẽ. Điều này bao gồm việc tạo ra các giao diện lập trình trực quan hơn, sử dụng phương pháp kéo thả (drag-and-drop), lập trình bằng cách trình diễn (lead-through programming), hoặc thậm chí là lập trình bằng giọng nói. Mục tiêu là giảm thiểu yêu cầu về kỹ năng lập trình chuyên sâu, cho phép nhiều người dùng hơn có thể triển khai và quản lý robot.

Cuối cùng, sự xuất hiện của robot di động tự hành (Autonomous Mobile Robots – AMRs) đang thay đổi cách thức vận chuyển vật liệu trong nhà máy. AMR có khả năng di chuyển tự do trong môi trường nhà máy, tránh chướng ngại vật và điều hướng đến các điểm đích mà không cần đường ray hay dây dẫn. Điều khiển chuyển động của AMR kết hợp chặt chẽ với các thuật toán điều hướng và tránh chướng ngại vật tiên tiến, cho phép chúng hoạt động độc lập và linh hoạt trong các môi trường năng động.

Danh sách Các xu hướng Tương lai của Điều khiển chuyển động Robot:

• Robot cộng tác (Cobots): Tăng cường an toàn và tương tác trực tiếp với con người.
• Trí tuệ nhân tạo (AI) và Học máy: Nâng cao khả năng tự học, tự tối ưu hóa và thích ứng của robot.
• Thị giác máy: Cho phép robot “nhìn” và hiểu môi trường, làm việc với vật thể ngẫu nhiên.
• Lập trình dễ dàng hơn: Giảm độ phức tạp, mở rộng đối tượng người dùng.
• Robot di động tự hành (AMRs): Tăng cường khả năng di chuyển tự chủ và điều hướng trong nhà máy.

6. Kết luận

Tóm lại, điều khiển chuyển động robot là yếu tố then chốt, là nền tảng cốt lõi để khai thác tối đa tiềm năng và giá trị của robot trong lĩnh vực tự động hóa sản xuất công nghiệp. Nó không chỉ là công nghệ cho phép robot di chuyển, mà còn là trái tim của sự chính xác, linh hoạt và an toàn trong mọi tác vụ mà robot thực hiện. Nhờ có các phương pháp điều khiển chuyển động tiên tiến, kết hợp với hệ thống phần cứng mạnh mẽ và phần mềm lập trình thông minh, robot có thể thực hiện những tác vụ phức tạp từ hàn, sơn, lắp ráp, đến gia công với độ chính xác tuyệt đối và hiệu quả vượt trội.

Sự phát triển không ngừng của công nghệ điều khiển chuyển động robot, đặc biệt là với sự tích hợp sâu rộng của Trí tuệ nhân tạo (AI), Thị giác máy (Machine Vision) và sự ra đời của robot cộng tác (Cobots), đang mở ra những ứng dụng mới mẻ và thú vị, hứa hẹn một tương lai nơi robot không chỉ là công cụ mà còn là đối tác làm việc thông minh và an toàn trong các nhà máy thông minh. Minh Triệu tự hào là đối tác hàng đầu trong việc cung cấp các giải pháp điều khiển chuyển động robot tiên tiến và toàn diện, giúp doanh nghiệp tối ưu hóa quy trình sản xuất, nâng cao năng lực cạnh tranh và sẵn sàng đón đầu kỷ nguyên sản xuất mới. Hãy liên hệ với chúng tôi để được tư vấn chuyên sâu về các giải pháp robot công nghiệp và điều khiển chuyển động phù hợp nhất với nhu cầu cụ thể của bạn!
