Thân Đồ Gá: Nền Tảng Kỹ Thuật Chống Rung Và Bí Quyết Thiết Kế Đồ Gá Cứng Vững 2026

Trong thế giới cơ khí chính xác, nơi mà sai số chỉ một vài phần nghìn milimet có thể biến một chi tiết đắt giá thành phế phẩm, vai trò của đồ gá (Fixture) là không thể bàn cãi. Tuy nhiên, có một bộ phận thường bị xem nhẹ nhưng lại đóng vai trò là “nền móng” cho toàn bộ sự chính xác đó: Thân đồ gá. Nếu bộ phận định vị là “não bộ” xác định tọa độ, cơ cấu kẹp chặt là “bàn tay” giữ phôi, thì thân đồ gá chính là “khung xương” gánh vác tải trọng và triệt tiêu rung động.

Một thân đồ gá thiết kế kém sẽ dẫn đến hiện tượng biến dạng đàn hồi, rung rinh (chatter) và làm giảm tuổi thọ trục chính máy CNC một cách trầm trọng. Tại Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu, với hơn một thập kỷ kinh nghiệm cung ứng giải pháp cho các đối tác FDI tại Hải Phòng và Hà Nội, chúng tôi quan niệm rằng: Thân đồ gá không chỉ là vật chứa, nó là một thực thể kỹ thuật đòi hỏi sự tính toán khắt khe về vật liệu và lực học. Bài viết này sẽ phân tích chuyên sâu mọi góc độ về thân đồ gá, từ lý thuyết vật liệu đến quy trình chế tạo thực tế tại xưởng Lai Xá.

1. Bản chất kỹ thuật và vai trò cốt tử của thân đồ gá

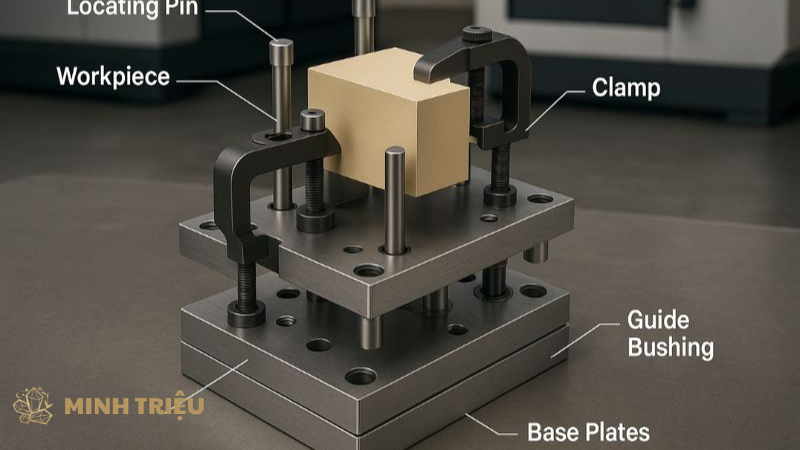

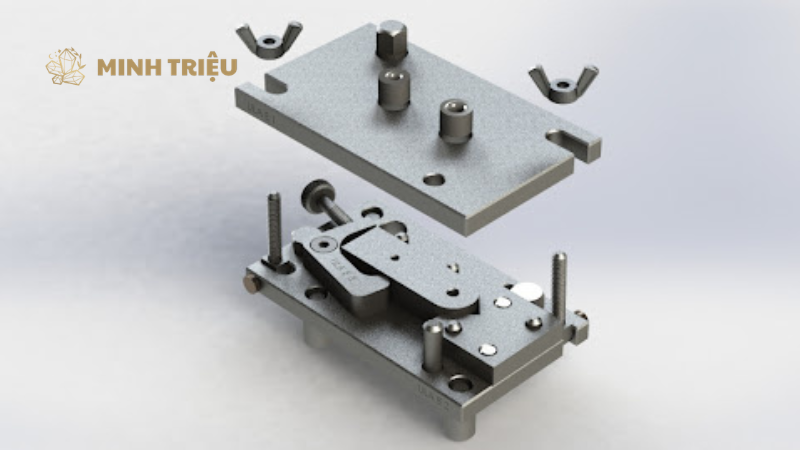

Thân đồ gá là bộ phận cơ sở mà trên đó tất cả các thành phần khác của đồ gá được lắp đặt. Nó là cầu nối trung gian truyền lực từ bàn máy CNC đến phôi gia công.

1.1. Khả năng chịu tải động và tải tĩnh

Khi gia công, thân đồ gá phải chịu đồng thời nhiều loại lực:

• Lực kẹp chặt (P_k): Thường là lực tĩnh, ép phôi vào các điểm định vị.

• Lực cắt (P_z, P_x, P_y): Là các tải trọng động, thay đổi liên tục về hướng và cường độ tùy theo đường chạy dao.

• Trọng lượng bản thân và phôi: Đặc biệt quan trọng với các chi tiết đúc lớn hàng trăm kg.

1.2. Vai trò giảm chấn (Damping capacity)

Đây là vai trò ít được nhắc đến nhưng lại quan trọng nhất. Trong quá trình cắt, dao cụ tạo ra các tần số rung động. Nếu thân đồ gá có tần số dao động riêng trùng với tần số cắt, hiện tượng cộng hưởng sẽ xảy ra, làm rung động dữ dội bề mặt gia công. Thân đồ gá chất lượng cao phải có khả năng hấp thụ các rung động này trước khi chúng truyền đến phôi.

2. Phân tích vật liệu: “Linh hồn” của thân đồ gá

Lựa chọn vật liệu không chỉ dựa trên giá thành mà phải dựa trên đặc tính lý hóa phù hợp với nguyên công gia công.

2.1. Gang xám (Grey Cast Iron – GX) – Sự lựa chọn số 1 cho đồ gá phay

Tại xưởng Minh Triệu, chúng tôi ưu tiên sử dụng GX 15-32 hoặc GX 20-40 cho các thân đồ gá máy phay CNC.

• Cấu tạo vi mô: Gang xám chứa các lá than chì tự do. Các lá này hoạt động như những túi đệm li ti, cực kỳ hiệu quả trong việc cắt đứt sự truyền dẫn của sóng rung động.

• Độ ổn định: Gang sau khi đúc và để “già hóa” tự nhiên có độ ổn định kích thước tuyệt vời, không bị biến dạng nhiệt đột ngột.

2.2. Thép tấm và thép khối (S45C, C45, SS400)

Thép được sử dụng khi cần chế tạo nhanh hoặc đồ gá chịu tải va đập cực lớn.

• Thép hàn: Cho phép tạo ra các kết cấu rỗng, nhẹ nhưng cứng vững. Tuy nhiên, nhược điểm lớn nhất là ứng suất dư tại mối hàn.

• Thép khối: Phù hợp cho đồ gá nhỏ, yêu cầu độ chính xác cực cao và bề mặt lắp ghép cần nhiệt luyện mặt.

2.3. Nhôm hợp kim (A6061, A7075)

Trong xu hướng gia công hiện đại, nhôm được dùng cho các thân đồ gá tháo lắp thủ công thường xuyên hoặc đồ gá đo kiểm CMM. Trọng lượng nhẹ giúp giảm tải cho nhân viên vận hành và bảo vệ bề mặt bàn máy đo chính xác.

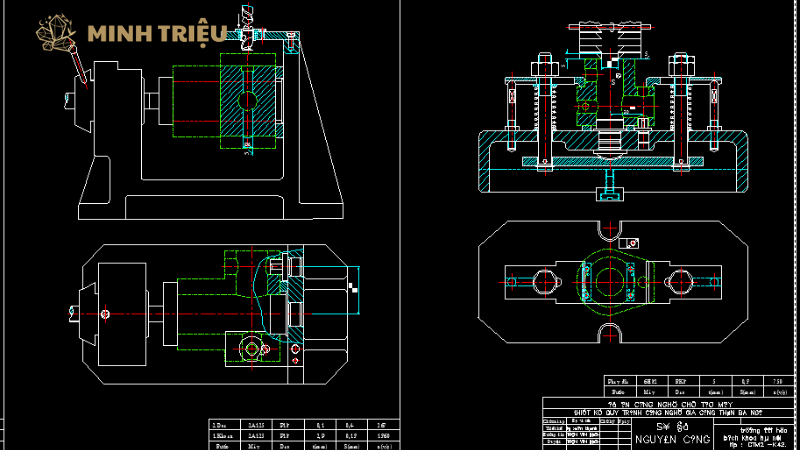

3. Bí quyết thiết kế thân đồ gá cứng vững và thông minh

Thiết kế thân đồ gá tại Minh Triệu không dựa trên cảm tính, mà dựa trên phân tích phần tử hữu hạn (FEA).

3.1. Tối ưu hóa kết cấu gân tăng cứng (Ribbing)

Thay vì làm một khối thép đặc dày gây lãng phí và nặng nề, chúng tôi thiết kế thân đồ gá dạng vách mỏng kết hợp gân tăng cứng.

• Gân chéo (X-shaped): Chống xoắn tốt nhất cho thân đồ gá dạng hộp.

• Gân dọc: Tăng khả năng chịu uốn theo phương dọc của bàn máy.

3.2. Kiểm soát “Lỗi cựa” thông qua nhiệt luyện

Một sai lầm phổ biến là gia công tinh ngay sau khi hàn hoặc đúc. Tại Minh Triệu, mọi thân đồ gá thép hàn đều phải qua quy trình:

• Gia công thô (chừa lượng dư 2-3 mm).

• Ủ khử ứng suất dư (Stress Relieving): Nung nóng đến nhiệt độ khoảng 550 – 600°C và làm nguội chậm trong lò. Điều này giúp triệt tiêu nội lực dư, đảm bảo sau 2 năm sử dụng thân đồ gá không bị cong vênh dù chỉ 0,01 mm.

3.3. Tích hợp các chi tiết phụ trợ vận hành

• Rãnh thoát phoi: Thiết kế các mặt nghiêng 45° để ba-vớ và nước làm mát trôi đi dễ dàng.

• Then dẫn hướng (Tenon): Dưới đáy thân đồ gá, Minh Triệu luôn gia công 2 lỗ định vị cho then dẫn hướng. Điều này giúp việc lắp đồ gá lên bàn máy luôn vuông góc hoặc song song tuyệt đối với trục tọa độ của máy CNC mà không cần rà đồng hồ so.

4. Quy trình chế tạo thân đồ gá tiêu chuẩn FDI tại Minh Triệu

Chúng tôi áp dụng quy trình khép kín để kiểm soát chất lượng từ phôi đến thành phẩm:

• Bước 1: Phân tích và Mô phỏng (FEA). Kỹ sư thiết kế sẽ nạp mô hình 3D vào phần mềm mô phỏng, giả lập lực kẹp và lực cắt cực đại. Nếu độ biến dạng vượt quá ngưỡng 0,005 mm, kết cấu sẽ được tính toán lại.
• Bước 2: Chế tạo phôi (Đúc hoặc Hàn). Với phôi đúc, chúng tôi kiểm tra rỗ khí bằng siêu âm. Với phôi hàn, chúng tôi kiểm tra mối hàn bằng phương pháp thẩm thấu để đảm bảo không có vết nứt ngầm.
• Bước 3: Gia công CNC chính xác. Thân đồ gá được gia công trên máy phay CNC 3 trục hoặc 4 trục khổ lớn tại xưởng Lai Xá. Các mặt chuẩn được mài phẳng đạt độ bóng cao.
• Bước 4: Đo kiểm bằng máy CMM. Đây là khâu cuối cùng. Máy đo tọa độ 3 chiều (CMM) sẽ quét toàn bộ bề mặt thân đồ gá để kiểm tra độ phẳng, độ song song và khoảng cách tâm giữa các lỗ lắp chốt định vị.

5. Những lưu ý an toàn và bảo trì thân đồ gá

Một thân đồ gá tốt cần được chăm sóc đúng cách để duy trì độ chính xác:

• Chống gỉ sét: Thân đồ gá thường bằng gang hoặc thép, rất dễ bị oxy hóa bởi nước làm mát. Minh Triệu luôn khuyến nghị khách hàng sơn phủ epoxy các mặt không gia công và bôi dầu bảo quản các mặt chuẩn ngay sau ca làm việc.

• Vị trí móc cẩu: Với các đồ gá nặng, thân đồ gá phải có cấu tạo lỗ ren cho Eyebolt (móc cẩu) được tính toán đúng trọng tâm để việc di chuyển được cân bằng, tránh va đập làm hỏng mặt đáy.

6. Tại sao doanh nghiệp nên chọn Minh Triệu gia công thân đồ gá?

Tại khu vực Hải Phòng và Hà Nội, Minh Triệu khẳng định vị thế nhờ:

• Năng lực tư vấn: Chúng tôi không chỉ làm theo bản vẽ có sẵn, chúng tôi tư vấn cho khách hàng loại vật liệu và kết cấu tối ưu nhất để tiết kiệm chi phí mà vẫn đảm bảo kỹ thuật.

• Kiểm soát chất lượng 100%: Mọi thân đồ gá đều có biên bản đo kiểm CMM kèm theo khi giao hàng.

• Giá thành cạnh tranh: Nhờ quy trình sản xuất tối ưu và nguồn phôi ổn định tại các khu công nghiệp trọng điểm.

7. Kết luận

Một thân đồ gá chất lượng là sự kết tinh của kiến thức vật liệu, tư duy cơ học và kinh nghiệm vận hành thực tế. Nó là khoản đầu tư thông minh nhất để bảo vệ những chiếc máy CNC đắt tiền và đảm bảo uy tín của doanh nghiệp qua từng sản phẩm gia công. Đừng để một “nền móng” yếu làm sụp đổ cả một quy trình sản xuất hiện đại.

Tại Minh Triệu, chúng tôi luôn sẵn sàng đồng hành cùng quý khách để kiến tạo nên những bộ đồ gá cứng vững nhất, bền bỉ nhất. Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để nhận được giải pháp tối ưu cho nhà xưởng của bạn.
