Chi tiết máy là gì? Tổng hợp kiến thức từ A-Z cho người mới

Trong thế giới kỹ thuật hiện đại, từ những chiếc đồng hồ tinh xảo đến các cỗ máy công nghiệp khổng lồ, tất cả đều được cấu thành từ những đơn vị cơ bản không thể thiếu.

Những đơn vị này chính là chi tiết máy, đóng vai trò là nền tảng, là “viên gạch” cốt lõi xây dựng nên toàn bộ thế giới máy móc.

Hiểu một cách căn bản, chi tiết máy là phần tử cấu tạo nhỏ nhất, không thể phân chia thêm mà vẫn giữ nguyên được hình dạng và chức năng, đồng thời thực hiện một nhiệm vụ kỹ thuật chuyên biệt trong một cỗ máy hoặc một cơ cấu.

Sự tồn tại và chất lượng của từng chi tiết máy riêng lẻ quyết định trực tiếp đến độ bền, sự ổn định, độ chính xác và hiệu suất hoạt động của cả một hệ thống phức tạp.

Để cung cấp một cái nhìn toàn diện và sâu sắc nhất, bài viết này sẽ dẫn dắt bạn qua một hành trình khám phá đầy đủ về thế giới của chi tiết máy.

Chúng ta sẽ bắt đầu bằng việc làm rõ định nghĩa chính xác nhất về “chi tiết máy là gì”, phân tích những đặc điểm cốt lõi giúp bạn nhận biết chúng một cách dễ dàng.

Tiếp theo, bài viết sẽ hệ thống hóa các phương pháp phân loại chi tiết máy phổ biến nhất, đặc biệt là phân loại theo công năng, giúp bạn hình dung rõ ràng vị trí và vai trò của từng loại.

Hơn nữa, chúng ta sẽ làm rõ sự khác biệt quan trọng giữa “chi tiết máy” và “cụm chi tiết máy”, một khái niệm thường gây nhầm lẫn.

Cuối cùng, bài viết sẽ tổng kết lại vai trò và tầm quan trọng không thể thay thế của chúng, kèm theo phần giải đáp các câu hỏi thường gặp để củng cố kiến thức một cách vững chắc.

Định nghĩa chính xác “Chi tiết máy là gì?”

Định nghĩa chuẩn xác nhất trong kỹ thuật cơ khí khẳng định rằng, chi tiết máy là một phần tử có cấu tạo hoàn chỉnh, thực hiện một nhiệm vụ kỹ thuật nhất định trong máy và không thể tháo rời hay phân chia ra thành các phần tử đơn giản hơn.

Đây là đơn vị cơ sở, là thành phần nguyên thủy cấu thành nên bất kỳ một bộ phận máy hay một cỗ máy hoàn chỉnh nào.

Để một vật thể được công nhận là một chi tiết máy, nó phải thỏa mãn đồng thời hai đặc tính cốt lõi: tính hoàn chỉnh về cấu tạo và tính không thể phân chia thêm trong quá trình lắp ráp.

Hai đặc điểm nền tảng này là chìa khóa để nhận diện một chi tiết máy.

1. Là một đơn vị hoàn chỉnh: Điều này có nghĩa là bản thân chi tiết máy là một vật thể nguyên khối, được tạo ra thông qua một quy trình chế tạo duy nhất (như đúc, rèn, dập, gia công cắt gọt) và không phải là một sản phẩm được lắp ghép từ nhiều thành phần khác.
2. Không thể phân chia nhỏ hơn: Đây là đặc tính quan trọng nhất.Nếu ta cố gắng tháo rời một chi tiết máy, ta sẽ phá hủy nó chứ không tạo ra được các chi tiết máy đơn giản hơn.

Để làm rõ hơn, hãy xem xét các ví dụ minh họa trực quan sau đây.

Một chiếc bu lông, một đai ốc, một bánh răng, một lò xo, hay một chiếc trục trơn đều là những chi tiết máy điển hình.

Mỗi vật thể này đều là một khối thống nhất, có chức năng riêng (bu lông và đai ốc để ghép nối, bánh răng để truyền chuyển động, lò xo để tạo đàn hồi, trục để đỡ và truyền momen) và bạn không thể “tháo” một chiếc bu lông ra thành những phần nhỏ hơn mà nó vẫn giữ được công dụng của mình.

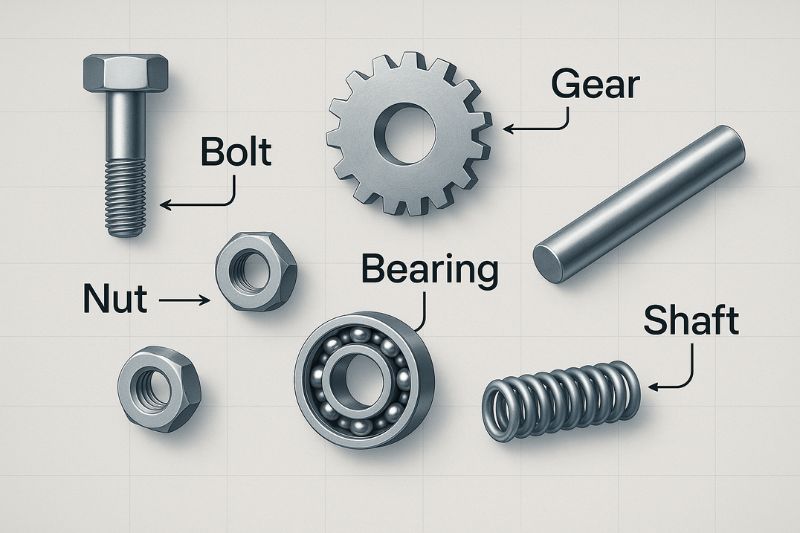

[Hình ảnh của một vài chi tiết máy phổ biến như bu lông, bánh răng, ổ bi]

Đặc điểm nhận biết một chi tiết máy

Để nhận dạng chính xác một chi tiết máy trong một kết cấu cơ khí phức tạp, người ta dựa vào ba đặc điểm cơ bản và không thể tách rời: tính hoàn chỉnh về cấu tạo, chức năng kỹ thuật riêng biệt và tính không thể phân chia thêm.

Việc hiểu rõ ba đặc điểm này giúp phân biệt rạch ròi giữa một chi tiết máy đơn lẻ và một cụm chi tiết máy đã được lắp ghép.

Tính hoàn chỉnh về cấu tạo

Tính hoàn chỉnh về cấu tạo là đặc điểm đầu tiên, khẳng định rằng mỗi chi tiết máy là một vật thể nguyên khối và liền lạc.

Đặc tính này xuất phát trực tiếp từ quá trình sản xuất.

Một chi tiết máy được xem là “hoàn chỉnh” khi nó kết thúc quy trình chế tạo và trở thành một đơn vị độc lập, sẵn sàng cho việc lắp ráp mà không cần thêm bất kỳ thao tác ghép nối nào trên chính nó.

Ví dụ, một bánh răng được tiện và phay từ một phôi thép tròn là một chi tiết máy.

Ngược lại, một hộp giảm tốc, dù có chức năng kỹ thuật rõ ràng, nhưng lại được lắp ráp từ nhiều bánh răng, trục, ổ lăn, vỏ hộp…

nên nó không phải là chi tiết máy mà là một cụm chi tiết máy.

Có chức năng kỹ thuật riêng

Mỗi chi tiết máy được thiết kế và chế tạo để thực hiện một hoặc một vài nhiệm vụ kỹ thuật rất cụ thể trong một cơ cấu lớn hơn.

Chức năng này có thể là ghép nối các bộ phận khác lại với nhau như công dụng của đinh tán và vít; truyền tải năng lượng và chuyển động như vai trò của dây đai và bánh xích; hoặc đỡ các bộ phận quay và giảm ma sát như nhiệm vụ của ổ lăn và ổ trượt.

Chính chức năng kỹ thuật chuyên biệt này đã định hình nên hình dáng, kích thước, vật liệu và các yêu cầu gia công của chi tiết máy đó.

Một chi tiết máy vô dụng nếu đứng một mình, nhưng lại trở nên thiết yếu khi được đặt trong một hệ thống máy móc phù hợp.

Không thể tách rời thêm

Đặc điểm không thể tách rời thêm là tiêu chí nhận dạng quan trọng và dứt khoát nhất.

Nó khẳng định rằng chi tiết máy là đơn vị cấu thành nhỏ nhất của máy móc.

Một phép thử đơn giản để xác định một vật thể có phải là chi tiết máy hay không là: “Liệu có thể tháo rời nó thành các bộ phận nhỏ hơn mà không phá hủy nó không?”.

Nếu câu trả lời là “Không”, thì đó chính là một chi tiết máy.

Ví dụ, bạn có thể tháo rời một chiếc đai ốc ra khỏi một chiếc bu lông, nhưng bạn không thể tháo rời chính chiếc bu lông đó thành các phần nhỏ hơn.

Bất kỳ hành động nào nhằm phân chia nó (cưa, đập vỡ) đều sẽ phá hủy kết cấu và chức năng của nó, biến nó từ một chi tiết máy thành phế liệu.

Phân loại chi tiết máy (Cách chia phổ biến nhất)

Để hệ thống hóa kiến thức, thuận tiện cho việc nghiên cứu, thiết kế và tiêu chuẩn hóa, các kỹ sư đã phân loại chi tiết máy thành nhiều nhóm khác nhau dựa trên các tiêu chí khác nhau.

Tuy nhiên, phương pháp phân loại dựa trên công dụng (chức năng kỹ thuật) là cách tiếp cận phổ biến, logic và được áp dụng rộng rãi nhất trong ngành cơ khí.

Theo phương pháp này, hàng vạn loại chi tiết máy được gom lại thành một số nhóm chính có cùng chức năng cơ bản.

Nhóm 1: Chi tiết máy ghép nối

Công dụng chính của nhóm chi tiết máy ghép nối là để liên kết, cố định hai hay nhiều chi tiết khác lại với nhau, tạo thành một cụm chi tiết máy hoặc một cỗ máy hoàn chỉnh.

Nhóm này cực kỳ đa dạng và được chia thành hai phân nhóm nhỏ dựa trên khả năng tháo lắp của mối ghép.

• Mối ghép tháo được:
  • Đây là các mối ghép cho phép tháo và lắp lại nhiều lần mà không làm hỏng chi tiết máy.
  • Chúng rất phổ biến trong các thiết bị cần bảo trì, sửa chữa hoặc thay thế.
    • Bu lông, Đai ốc, Vít:
      • Dùng ren để tạo lực kẹp, là loại phổ biến nhất.
    • Then:
      • Dùng để truyền momen xoắn giữa trục và các chi tiết lắp trên trục (bánh răng, bánh đai).
    • Chốt:
      • Dùng để định vị các chi tiết hoặc truyền lực cắt nhỏ.
• Mối ghép không tháo được:
  • Đây là các mối ghép cố định, vĩnh viễn.
  • Một khi đã ghép, việc tháo rời sẽ làm phá hỏng chi tiết ghép hoặc chính mối ghép đó.
    • Mối hàn:
      • Dùng nhiệt để làm nóng chảy kim loại ở điểm tiếp xúc, tạo ra một liên kết nguyên khối khi nguội đi.
    • Mối ghép đinh tán:
      • Dùng đinh tán được nung nóng, tán đầu để tạo lực kẹp, thường dùng trong các kết cấu cầu, dầm chịu rung động lớn.

[Hình ảnh minh họa một mối ghép bu lông và một mối hàn]

Nhóm 2: Chi tiết máy truyền động

Công dụng của nhóm chi tiết máy truyền động là để truyền tải năng lượng cơ học (chuyển động và momen lực) từ bộ phận dẫn động (động cơ) đến các bộ phận công tác của máy.

Đây là “trái tim” của hầu hết các hệ thống cơ khí.

• Bộ truyền bánh răng:
  • Dùng sự ăn khớp của các răng để truyền chuyển động quay với tỷ số truyền chính xác.
• Bộ truyền trục vít – bánh vít:
  • Dùng để truyền động giữa hai trục chéo nhau, có khả năng tạo ra tỷ số truyền rất lớn.
• Bộ truyền đai:
  • Dùng dây đai (belt) mắc qua các bánh đai (pulley) để truyền động.
  • Ưu điểm là chạy êm.
• Bộ truyền xích:
  • Dùng xích (chain) ăn khớp với các đĩa xích (sprocket) để truyền động.
  • Ưu điểm là tỷ số truyền không đổi, khả năng tải lớn.
• Trục và khớp nối:
  • Trục dùng để truyền momen xoắn và đỡ các chi tiết quay khác.
  • Khớp nối dùng để nối hai trục lại với nhau.

[Hình ảnh bộ truyền động bánh răng hoặc bộ truyền động xích]

Nhóm 3: Chi tiết máy đỡ

Công dụng của nhóm chi tiết máy đỡ là làm giá đỡ cho các chi tiết chuyển động (chủ yếu là chuyển động quay), đồng thời giảm thiểu ma sát sinh ra trong quá trình làm việc, từ đó nâng cao hiệu suất và tuổi thọ của máy.

• Ổ lăn (Rolling Bearing):
  • Thường được gọi là “bạc đạn”.
  • Chúng sử dụng các con lăn (bi hoặc đũa) để biến ma sát trượt thành ma sát lăn.
• Ổ trượt (Sliding Bearing):
  • Còn gọi là bạc lót.
  • Trục quay trực tiếp trên bề mặt của ổ, được ngăn cách bởi một lớp dầu bôi trơn.
• Gối đỡ trục (Pillow Block):
  • Là một cụm lắp ráp sẵn bao gồm một ổ lăn được đặt bên trong một vỏ gang đúc.

[Hình ảnh một ổ lăn (bạc đạn)]

Các nhóm chi tiết máy khác

Ngoài ba nhóm chính kể trên, còn có các nhóm chi tiết máy với những công dụng chuyên biệt khác, góp phần hoàn thiện cấu trúc và chức năng của máy.

• Chi tiết máy đàn hồi:
  • Công dụng chính là tích trữ và giải phóng năng lượng cơ học.
  • Đại diện tiêu biểu là lò xo.
• Chi tiết máy bao che, chứa đựng:
  • Công dụng là bảo vệ các bộ phận bên trong máy và chứa đựng các chất bôi trơn.
  • Ví dụ điển hình là vỏ máy, nắp che.

Phân biệt giữa “chi tiết máy” và “cụm chi tiết máy”

Trong thực tế thiết kế, lắp ráp và sửa chữa, việc phân biệt rõ ràng giữa một “chi tiết máy” (machine part/component) và một “cụm chi tiết máy” (machine unit/assembly) là vô cùng quan trọng.

Sự nhầm lẫn giữa hai khái niệm này có thể dẫn đến sai sót trong việc đọc bản vẽ kỹ thuật, lập quy trình công nghệ và đặt hàng vật tư.

Về cơ bản, cụm chi tiết máy là một tập hợp gồm nhiều chi tiết máy đã được liên kết với nhau để cùng thực hiện một chức năng phức tạp hơn.

Bảng so sánh dưới đây sẽ làm rõ những khác biệt cốt lõi:

Tiêu chí	Chi tiết máy	Cụm chi tiết máy (Bộ phận máy)
Định nghĩa	Là phần tử cấu tạo nhỏ nhất, nguyên khối, không thể phân chia thêm.	Là một đơn vị máy được lắp ghép từ hai hoặc nhiều chi tiết máy.
Cấu trúc	Đơn nhất, không có sự lắp ghép trên chính nó.	Phức hợp, bao gồm nhiều chi tiết máy liên kết với nhau.
Ví dụ	Một chiếc bu lông, một bánh răng đơn, một trục, một ổ bi.	Một hộp giảm tốc, một bộ ly hợp, một phanh đĩa, một động cơ điện.
Chức năng	Thực hiện một nhiệm vụ kỹ thuật đơn giản, chuyên biệt.	Thực hiện một chức năng vận hành phức tạp của toàn bộ cỗ máy.
Bản vẽ kỹ thuật	Được biểu diễn trên bản vẽ chi tiết (part drawing).	Được biểu diễn trên bản vẽ lắp (assembly drawing).

Để hiểu sâu hơn, hãy phân tích ví dụ về một chiếc bơm nước ly tâm.

Toàn bộ chiếc bơm được xem là một cụm chi tiết máy.

Nó được cấu thành từ nhiều chi tiết máy riêng lẻ như: cánh bơm (impeller), trục bơm (shaft), các ổ lăn (bearings), phớt làm kín (seal), thân bơm (casing), và hàng loạt bu lông, đai ốc để ghép nối chúng lại.

Mỗi chi tiết này không thể phân chia nhỏ hơn, nhưng khi kết hợp lại, chúng tạo thành một cụm chi tiết máy có khả năng hút và đẩy chất lỏng, một chức năng mà không một chi tiết đơn lẻ nào có thể tự thực hiện được.

Vai trò và tầm quan trọng của chi tiết máy

Vai trò của chi tiết máy trong ngành kỹ thuật cơ khí có thể được ví như vai trò của tế bào trong cơ thể sống hay nguyên tử trong vật chất.

Chúng là những đơn vị cấu thành cơ bản nhất, và từ đó, mọi sự phức tạp và tinh vi của máy móc được hình thành.

Tầm quan trọng của chúng được thể hiện rõ nét qua các khía cạnh sau.

• Là “viên gạch” xây dựng nên toàn bộ máy móc, thiết bị:
  • Mọi cỗ máy, dù đơn giản như chiếc xe đạp hay phức tạp như một tàu con thoi, đều là một tổ hợp của các chi tiết máy được sắp xếp và liên kết theo một nguyên lý nhất định.
  • Không có chi tiết máy, khái niệm “máy móc” sẽ không tồn tại.
• Quyết định đến độ bền, tuổi thọ và sự ổn định của máy:
  • Độ bền và tuổi thọ của một cỗ máy thường được quyết định bởi chi tiết yếu nhất trong hệ thống.
  • Các hiện tượng hỏng hóc như mỏi vật liệu, mài mòn, ăn mòn đều bắt đầu ở cấp độ chi tiết.
• Ảnh hưởng trực tiếp đến độ chính xác và hiệu suất làm việc:
  • Trong nhiều loại máy móc, đặc biệt là máy công cụ CNC, robot công nghiệp hay thiết bị đo lường, độ chính xác làm việc là yếu tố hàng đầu.
  • Độ chính xác này được quyết định bởi dung sai chế tạo và độ chính xác lắp ráp của các chi tiết máy then chốt.
• Là đối tượng nghiên cứu cốt lõi của ngành kỹ thuật cơ khí, thiết kế máy:
  • Toàn bộ lĩnh vực thiết kế máy trong kỹ thuật cơ khí tập trung vào việc nghiên cứu, phân tích và sáng tạo ra các chi tiết và bộ phận máy.
  • Môn học “Chi tiết máy” và “Nguyên lý – Chi tiết máy” là những môn học nền tảng bắt buộc đối với bất kỳ kỹ sư cơ khí nào.

Câu hỏi thường gặp (FAQ)

Phần này tổng hợp và giải đáp một số câu hỏi phổ biến nhất liên quan đến khái niệm chi tiết máy, giúp bạn đọc củng cố và mở rộng kiến thức một cách hiệu quả.

Môn học Chi tiết máy nghiên cứu về cái gì?

Môn học Chi tiết máy là một trong những môn học chuyên ngành cốt lõi và quan trọng nhất của ngành Kỹ thuật Cơ khí.

Nội dung chính của môn học này tập trung vào việc nghiên cứu cấu tạo, nguyên lý hoạt động, và quan trọng nhất là các phương pháp tính toán, thiết kế các chi tiết máy có công dụng chung, tức là những chi tiết được sử dụng rộng rãi trong nhiều loại máy khác nhau.

Vật liệu phổ biến để chế tạo chi tiết máy là gì?

Vật liệu chế tạo quyết định phần lớn đến tính năng, tuổi thọ và giá thành của chi tiết máy.

Lựa chọn vật liệu phụ thuộc vào điều kiện làm việc (tải trọng, tốc độ, nhiệt độ, môi trường) và yêu cầu công nghệ.

Dưới đây là bảng tổng hợp các loại vật liệu phổ biến:

Nhóm vật liệu	Ví dụ điển hình	Đặc tính nổi bật	Ứng dụng tiêu biểu
Thép Carbon	Thép C45, CT3	Giá thành rẻ, cơ tính trung bình, dễ gia công.	Trục, bu lông cấp bền thấp, khung sườn máy.
Thép Hợp kim	Thép Crom, Crom-Niken	Độ bền cao, chịu mài mòn, chịu nhiệt tốt.	Bánh răng, ổ lăn, trục chịu tải nặng.
Gang	Gang xám, Gang cầu	Dễ đúc, hấp thụ rung động tốt, chịu nén tốt.	Vỏ máy, thân máy, bánh đà, hộp số.
Hợp kim màu	Hợp kim nhôm, đồng	Nhẹ, chống ăn mòn (nhôm), chịu mài mòn tốt (đồng).	Vỏ hộp, piston (nhôm), ổ trượt, bạc lót (đồng).
Vật liệu phi kim	Nhựa kỹ thuật (POM, PA), Composite	Nhẹ, tự bôi trơn, chống hóa chất, cách điện.	Bánh răng chịu tải nhẹ, bạc lót, chi tiết cách điện.

Sự khác nhau giữa chi tiết máy công dụng chung và công dụng riêng?

Sự phân biệt giữa chi tiết máy công dụng chung và công dụng riêng dựa trên phạm vi ứng dụng và mức độ tiêu chuẩn hóa của chúng.

• Chi tiết máy công dụng chung (General-Purpose Machine Parts):
  • Định nghĩa:
    • Là những chi tiết máy được sử dụng trong rất nhiều loại máy móc khác nhau, không phụ thuộc vào một ngành công nghiệp cụ thể.
  • Đặc điểm:
    • Chúng được tiêu chuẩn hóa ở cấp độ quốc gia (TCVN) hoặc quốc tế (ISO, DIN, JIS).
    • Việc tiêu chuẩn hóa giúp chúng có thể được sản xuất hàng loạt với số lượng lớn, giá thành rẻ, dễ dàng thay thế và mua bán trên thị trường.
  • Ví dụ:
    • Bu lông, đai ốc, vòng đệm, ổ lăn, then, chốt, lò xo tiêu chuẩn.
• Chi tiết máy công dụng riêng (Special-Purpose Machine Parts):
  • Định nghĩa:
    • Là những chi tiết máy được thiết kế đặc biệt để chỉ thực hiện một chức năng trong một loại máy hoặc một cơ cấu duy nhất.
  • Đặc điểm:
    • Chúng không được tiêu chuẩn hóa và có hình dạng, kết cấu rất đặc thù, được tối ưu hóa cho ứng dụng riêng của chúng.
    • Việc chế tạo chúng thường phức tạp và tốn kém hơn.
  • Ví dụ:
    • Trục khuỷu của động cơ đốt trong, kim của máy may, cánh tuabin của động cơ phản lực, khung xe đạp.

Kết luận

Qua những phân tích chi tiết ở trên, chúng ta có thể khẳng định rằng “chi tiết máy” là khái niệm nguyên tử, là đơn vị cấu trúc nền tảng nhất trong toàn bộ lĩnh vực kỹ thuật cơ khí.

Từ định nghĩa cốt lõi về một phần tử hoàn chỉnh, không thể phân chia, cho đến các hệ thống phân loại theo chức năng ghép nối, truyền động, và đỡ, mỗi khía cạnh đều cho thấy vai trò chuyên biệt và không thể thiếu của chúng.

Việc hiểu rõ bản chất, đặc điểm và vai trò của từng chi tiết máy không chỉ là kiến thức cơ bản mà còn là chìa khóa để thiết kế, chế tạo, vận hành và bảo trì máy móc một cách hiệu quả, an toàn và bền bỉ.

Chúng là những thành phần thầm lặng nhưng quyết định đến sức mạnh và sự tinh xảo của mọi cỗ máy xung quanh chúng ta.

Hy vọng bài viết đã cung cấp cho bạn một cái nhìn tổng quan và đầy đủ về một trong những khái niệm quan trọng nhất của thế giới kỹ thuật.

Nếu có bất kỳ thắc mắc nào, đừng ngần ngại để lại bình luận bên dưới!
