Cấu Tạo Của Đồ Gá (Fixture): Bách Khoa Toàn Thư Từ Thiết Kế Đến Vận Hành Thực Chiến 2026

Trong kỷ nguyên công nghiệp 4.0, khi độ chính xác được tính bằng micron và tốc độ sản xuất quyết định sự sống còn của doanh nghiệp, vai trò của đồ gá (Fixture) càng trở nên quan trọng hơn bao giờ hết. Một bộ đồ gá tốt không chỉ đơn thuần là vật giữ phôi, mà là một hệ thống kỹ thuật hoàn chỉnh giúp tối ưu hóa đường chạy dao, bảo vệ trục chính máy CNC và đảm bảo tính đồng nhất của hàng vạn sản phẩm. Tuy nhiên, để sở hữu một bộ đồ gá hoàn hảo, người kỹ sư cần thấu hiểu tường tận từng chi tiết nhỏ nhất trong cấu tạo của đồ gá.

Tại Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu, với hơn một thập kỷ đồng hành cùng các tập đoàn FDI tại Hải Phòng và Hà Nội, chúng tôi đúc kết rằng: “Sự khác biệt giữa một bộ đồ gá phổ thông và một bộ đồ gá cao cấp nằm ở sự tinh tế trong việc lựa chọn vật liệu và bố cục cấu tạo”. Bài viết này sẽ là một hành trình phân tích chuyên sâu, đưa bạn đi từ những nguyên lý định vị cơ bản đến những công nghệ kẹp chặt tiên tiến nhất đang được áp dụng tại xưởng sản xuất Lai Xá của chúng tôi.

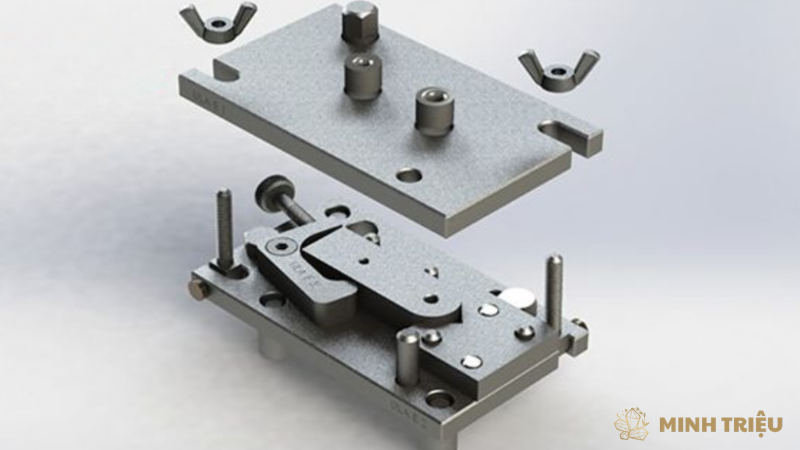

1. Tổng quan hệ thống cấu tạo đồ gá hiện đại

Cấu tạo của một bộ đồ gá không phải là sự lắp ghép ngẫu nhiên. Đó là một cấu trúc logic gồm 6 phân hệ chức năng, mỗi phân hệ gánh vác một nhiệm vụ riêng biệt nhưng phối hợp chặt chẽ để triệt tiêu mọi sai số có thể xảy ra trong quá trình gia công.

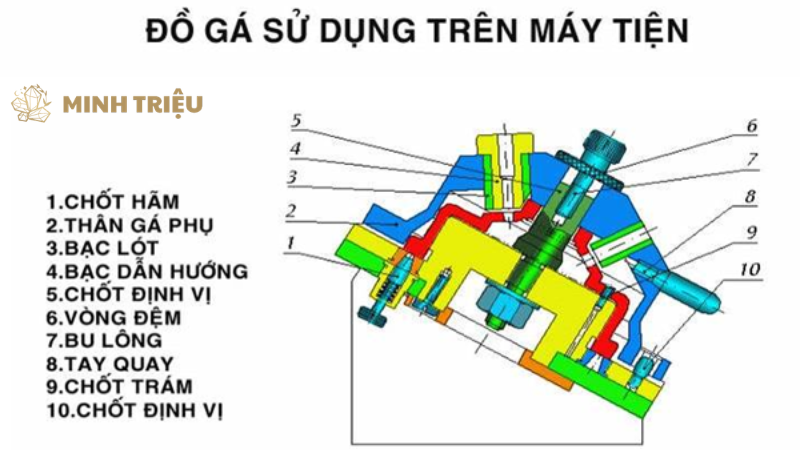

1.1. Phân hệ định vị (The Locating System)

Đây là phân hệ nền tảng, thực hiện nhiệm vụ xác định vị trí tương quan chuẩn của phôi. Nếu định vị sai, mọi nỗ lực gia công phía sau đều vô nghĩa.

• Chi tiết định vị mặt phẳng: Sử dụng phiến tỳ phẳng hoặc các chốt tỳ đầu phẳng. Tại Minh Triệu, chúng tôi thường thiết kế các phiến tỳ có rãnh thoát phoi ngầm để đảm bảo mặt phẳng định vị luôn sạch sẽ.

• Chi tiết định vị mặt trụ: Khối V là lựa chọn số một cho các chi tiết dạng trục. Với các chi tiết dạng lỗ, chốt trụ và chốt trám là những thành phần không thể thiếu.

• Vật liệu và nhiệt luyện: Đây là điểm tạo nên uy tín của Minh Triệu. Toàn bộ chốt định vị của chúng tôi được làm từ thép SKD11, nhiệt luyện đạt độ cứng 52–55 HRC. Sau đó, chúng được đưa lên máy mài tròn ngoài hoặc mài phẳng để đạt độ bóng bề mặt Ra  0,63, giúp giảm thiểu tối đa sự mài mòn sau thời gian dài sử dụng.

1.2. Phân hệ kẹp chặt (The Clamping System)

Sau khi định vị, phôi cần được giữ cố định. Cấu tạo của phân hệ kẹp chặt quyết định khả năng chống rung và biến dạng của chi tiết.

• Cơ cấu kẹp bằng ren vít: Đơn giản, rẻ tiền nhưng tốn thời gian thao tác. Thường dùng cho đồ gá gia công đơn chiếc.

• Cơ cấu kẹp bằng mỏ kẹp (Cam-action): Tăng tốc độ tháo lắp lên gấp 3 lần so với ren vít.

• Cơ cấu kẹp tự động (Pneumatic & Hydraulic): Đây là thế mạnh của Minh Triệu. Chúng tôi tích hợp các xi lanh thủy lực áp suất cao giúp lực kẹp đạt đến hàng chục kN, đảm bảo phôi không hề rung động ngay cả khi phay thô với chế độ cắt v_c cực lớn.

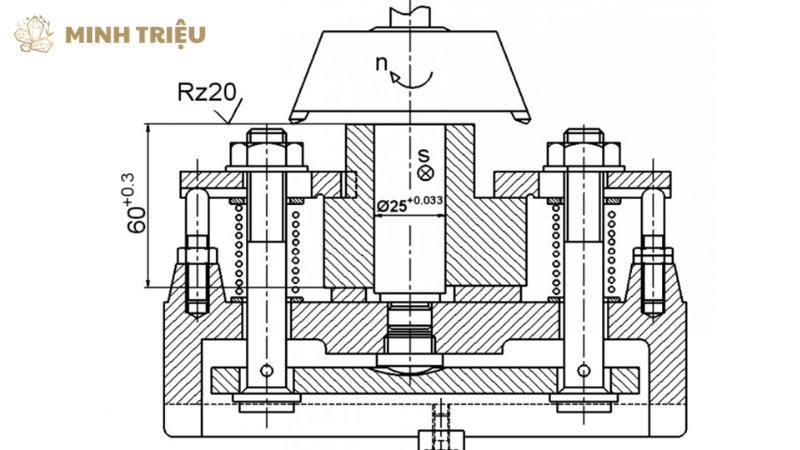

2. Thân đồ gá (Base) – “Xương sống” chịu tải và giảm chấn

Thân đồ gá là bộ phận có khối lượng lớn nhất, chịu trách nhiệm liên kết tất cả các thành phần định vị và kẹp chặt.

2.1. Lựa chọn vật liệu thép hay gang?

Tại xưởng Lai Xá, tùy vào mục đích gia công mà kỹ sư Minh Triệu sẽ tư vấn vật liệu thân đồ gá khác nhau:

• Thép S45C/C45: Dùng cho đồ gá yêu cầu thời gian chế tạo nhanh, kết cấu hàn. Ưu điểm là chịu va đập tốt nhưng độ giảm chấn kém hơn gang.

• Gang xám (GX 15-32): Đây là vật liệu lý tưởng cho đồ gá phay CNC. Cấu tạo vi mô của gang xám chứa các lá than chì giúp hấp thụ rung động cực tốt, ngăn chặn hiện tượng “chatter” (rung rinh) trên bề mặt sản phẩm.

2.2. Kỹ thuật gia công thân đồ gá

Thân đồ gá tại Minh Triệu luôn được gia công các rãnh chữ T hoặc các lỗ định vị chính xác để bắt xuống bàn máy. Đặc biệt, mặt dưới của thân đồ gá phải được mài phẳng đạt độ song song 0,01mm so với mặt phẳng gá phôi để triệt tiêu sai số tích lũy.

3. Phân hệ dẫn hướng và so dao – Đảm bảo quỹ đạo cắt

Cấu tạo này đóng vai trò là “mắt thần” cho dụng cụ cắt, đặc biệt quan trọng trong các nguyên công khoan, khoét, doa hoặc phay biên dạng phức tạp.

• Bạc dẫn hướng (Drill Bushings): Thường làm từ thép hợp kim cường độ cao, nhiệt luyện cứng và ép vào thân đồ gá. Nó giúp mũi khoan không bị uốn cong hoặc lệch tâm khi tiếp xúc với bề mặt phôi nghiêng.

• Tấm so dao (Setting Block): Giúp kỹ thuật viên dùng căn lá để thiết lập khoảng cách an toàn giữa dao và mặt chuẩn. Việc cấu tạo thêm tấm so dao giúp giảm thời gian thiết lập máy xuống chỉ còn 1/5 so với phương pháp dò tọa độ thủ công.

4. Phân hệ phụ trợ và cơ cấu quay phân độ

Trong các đồ gá hiện đại của Minh Triệu cung cấp cho các nhà máy tại Hải Phòng, cấu tạo phụ trợ đóng vai trò tăng tính tự động hóa.

• Cơ cấu quay phân độ: Cho phép gia công các lỗ cách nhau các góc 45 độ, 60 độ, 90 độ mà không cần tháo phôi. Cấu tạo bao gồm đĩa phân độ và chốt định vị phân độ có độ chính xác vị trí đạt đến giây cung.

• Then dẫn hướng: Hai viên đá định vị hình chữ nhật gắn dưới đáy đồ gá, giúp đồ gá luôn song song tuyệt đối với trục X hoặc Y của máy CNC mà không cần rà đồng hồ so.

5. Phân tích sự khác biệt giữa đồ gá cơ khí, khí nén và thủy lực

Để quý doanh nghiệp có cái nhìn tổng quan nhất về việc đầu tư cấu tạo đồ gá, Minh Triệu thực hiện bảng so sánh sâu dưới đây:

Tiêu chí phân tích	Đồ gá cơ khí truyền thống	Đồ gá kẹp khí nén	Đồ gá kẹp thủy lực
Cấu tạo hệ thống	Đơn giản, chỉ gồm mỏ kẹp và vít.	Phức tạp hơn với xi lanh, ống dẫn, bộ lọc khí.	Phức tạp nhất với trạm bơm, ống thủy lực chịu áp.
Độ ổn định lực kẹp	Phụ thuộc hoàn toàn vào tay người thợ.	Ổn định ở mức trung bình (6 – 8 bar).	Tuyệt vời, lực kẹp cực đại và đồng đều.
Khả năng tự động hóa	Không có.	Dễ dàng kết hợp với Robot và PLC.	Hoàn hảo cho hệ thống sản xuất linh hoạt FMS.
Tuổi thọ cấu tạo	Rất bền nhưng hiệu quả thấp.	Trung bình, cần bảo trì gioăng phớt thường xuyên.	Bền bỉ, vận hành liên tục trong môi trường nặng.
Khuyến nghị từ Minh Triệu	Dùng cho gia công sửa chữa, làm đồ mẫu R&D.	Dùng cho linh kiện nhôm, nhựa, điện tử tiêu dùng.	Dùng cho chi tiết động cơ, khuôn mẫu, thép cứng.

6. Những bí mật “trong nghề” về tối ưu hóa cấu tạo đồ gá

Tại Minh Triệu, chúng tôi không chỉ làm theo bản vẽ, chúng tôi tư vấn dựa trên sự vận hành của người thợ.

6.1. Thiết kế góc thoát phoi (Chip Clearance)

Nhiều đơn vị thiết kế bỏ qua bước này khiến đồ gá bị “nghẽn phoi”. Chúng tôi tính toán các góc vát nghiêng góc 45° và tạo các hốc thoát rộng để dòng nước làm mát có thể đẩy sạch ba-vớ ra ngoài. Một hạt phoi nhỏ chỉ 0,02 mm kẹt vào chốt định vị cũng đủ làm hỏng cả một lô hàng giá trị cao.

6.2. Tính nhân trắc học (Ergonomics)

Cấu tạo đồ gá phải đảm bảo người công nhân có thể tháo lắp phôi bằng một tay hoặc trong tư thế thoải mái nhất. Các tay gạt được bọc nhựa chịu dầu, vị trí đặt tay không nằm trong vùng nguy hiểm của dao.

6.3. Khả năng bảo trì nhanh (Quick Maintenance)

Cấu tạo các chi tiết định vị tại Minh Triệu được thiết kế dạng “Plug-and-Play”. Khi chốt bị mòn, bạn chỉ cần tháo vít và thay chốt mới mà không cần phải gia công lại toàn bộ thân đồ gá, giúp doanh nghiệp tiết kiệm hàng chục triệu đồng chi phí sửa chữa.

7. Quy trình thiết kế và chế tạo đồ gá tại Minh Triệu

Sở dĩ cấu tạo đồ gá của Minh Triệu luôn đạt tiêu chuẩn quốc tế là nhờ quy trình khép kín:

• Phân tích nguyên công: Đội ngũ kỹ sư tại văn phòng Hải Phòng tiếp nhận yêu cầu, phân tích sơ đồ gá đặt tối ưu nhất.

• Thiết kế 3D & Kiểm tra va chạm: Sử dụng phần mềm chuyên dụng để mô phỏng đường chạy dao, đảm bảo không có bất kỳ sự va chạm nào giữa dụng cụ cắt và các chi tiết của đồ gá.

• Gia công CNC tại Lai Xá: Thân đồ gá và các chi tiết kẹp chặt được gia công trên máy phay CNC 3 trục, 4 trục để đảm bảo độ chính xác hình học.

• Nhiệt luyện & Mài: Các chi tiết định vị được xử lý nhiệt trong lò chân không để đạt độ cứng ổn định, không bị biến dạng.

• Lắp ráp & Đo kiểm CMM: Đây là bước cuối cùng và quan trọng nhất. Bộ đồ gá hoàn thiện sẽ được đo trên máy CMM (Coordinate Measuring Machine) để cấp chứng nhận dung sai vị trí.

8. Kết luận

Hiểu rõ và đầu tư đúng mức vào cấu tạo của đồ gá chính là sự đầu tư thông minh nhất cho quy trình sản xuất cơ khí. Một bộ đồ gá có cấu tạo chuẩn mực không chỉ giúp loại bỏ phế phẩm mà còn kéo dài tuổi thọ của dao cụ và máy CNC, đồng thời khẳng định uy tín của doanh nghiệp với các đối tác khó tính nhất.

Tại Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu, chúng tôi không chỉ bán đồ gá, chúng tôi cung cấp giải pháp gia công toàn diện. Với hệ thống văn phòng tại Hải Phòng và xưởng sản xuất hiện đại tại cụm công nghiệp Lai Xá, Hà Nội, chúng tôi cam kết mang đến những bộ đồ gá có cấu tạo tối ưu nhất, giúp quý khách hàng bứt phá năng suất trong mọi dự án.
