Cấu Tạo Bàn Từ Máy Mài & Nguyên Lý Hoạt Động Chi Tiết A-Z

Cập nhật lần cuối 7 Tháng 10, 2025 bởi Nguyễn Minh Triệu

Trong ngành gia công cơ khí chính xác, bàn từ máy mài là một trong những bộ phận cốt lõi, giữ vai trò quyết định trực tiếp đến độ chính xác, chất lượng bề mặt và hiệu suất của toàn bộ quá trình mài. Tuy nhiên, không phải ai cũng hiểu rõ về cấu tạo và cơ chế vận hành của thiết bị quan trọng này. Việc nắm vững cấu tạo bàn từ máy mài không chỉ giúp kỹ sư và người vận hành sử dụng thiết bị an toàn, hiệu quả mà còn kéo dài tuổi thọ và tối ưu hóa năng suất.

Bài viết này, đúc kết từ kinh nghiệm thực tiễn của Minh Triệu, sẽ phân tích chi tiết từng bộ phận, nguyên lý hoạt động và giới thiệu các loại bàn từ phổ biến, giúp bạn có cái nhìn tổng quan và chuyên sâu nhất.

Bàn Từ Máy Mài Là Gì? Tại Sao Nó Quan Trọng?

Bàn từ (tên tiếng Anh: Magnetic Chuck) là một thiết bị kẹp phôi chuyên dụng, hoạt động dựa trên nguyên lý lực từ trường để giữ chặt các chi tiết làm từ vật liệu sắt từ (như thép, gang, hợp kim sắt…). Thay vì dùng kẹp cơ khí có thể gây biến dạng hoặc trầy xước bề mặt, bàn từ cung cấp một giải pháp kẹp giữ ưu việt và hiệu quả.

Vai trò và tầm quan trọng của bàn từ trong gia công:

• Kẹp phôi nhanh chóng, chắc chắn: Thao tác bật/tắt từ tính chỉ mất vài giây, giúp giảm đáng kể thời gian gá đặt phôi so với phương pháp thủ công.
• Tăng độ chính xác và chất lượng bề mặt: Lực từ được phân bổ đều khắp bề mặt tiếp xúc, giữ phôi phẳng và ổn định tuyệt đối trong suốt quá trình mài, đảm bảo sản phẩm đạt độ phẳng và độ bóng cao.
• Bảo vệ bề mặt phôi: Kẹp bằng lực từ không gây ra các vết lõm, trầy xước hay làm biến dạng chi tiết, đặc biệt quan trọng với các sản phẩm yêu cầu độ thẩm mỹ cao.
• Nâng cao năng suất và an toàn: Giảm thời gian gá đặt và đảm bảo phôi được kẹp chặt giúp tăng năng suất và giảm thiểu rủi ro tai nạn lao động.
• Gia công các chi tiết phức tạp: Cho phép kẹp giữ dễ dàng các chi tiết mỏng, nhỏ hoặc có hình dạng phức tạp mà phương pháp kẹp cơ khí gặp nhiều khó khăn.

Phân Tích Chi Tiết Cấu Tạo Bàn Từ Máy Mài

Để hiểu cách bàn từ hoạt động, chúng ta cần đi sâu vào các thành phần cấu tạo nên nó. Đây là phần trọng tâm, trả lời trực tiếp cho thắc mắc về cấu tạo bàn từ máy mài.

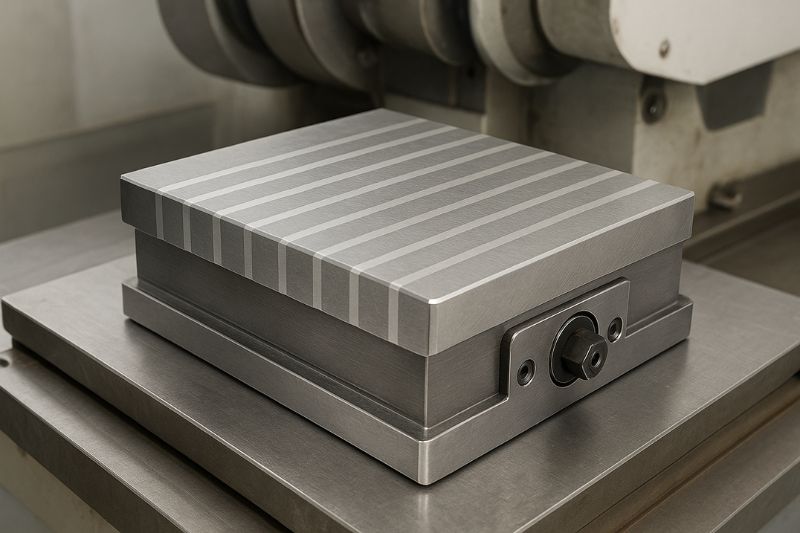

Vỏ Bàn Từ (Chuck Body)

Vỏ bàn từ là bộ khung xương chính, thường được chế tạo từ thép hợp kim hoặc gang chất lượng cao. Các vật liệu này được lựa chọn kỹ lưỡng để đảm bảo độ cứng vững, khả năng chịu mài mòn và sự ổn định, giúp bảo vệ các bộ phận bên trong khỏi tác động của lực cắt, va đập và môi trường làm việc khắc nghiệt của xưởng cơ khí.

Bề Mặt Từ Tính (Magnetic Surface)

Đây là bộ phận tiếp xúc trực tiếp với phôi. Bề mặt này có cấu trúc đặc biệt, bao gồm các má từ (cực từ) bằng thép dẫn từ tốt, được xếp xen kẽ với các tấm ngăn cách làm từ vật liệu không nhiễm từ như đồng, nhôm hoặc epoxy. Cấu trúc này có tác dụng định hướng và tập trung các đường sức từ lên bề mặt làm việc, tạo ra lực kẹp phôi mạnh mẽ và hiệu quả.

Lõi Nam Châm (Magnet Core)

Lõi nam châm là “trái tim” của bàn từ, tạo ra từ trường để kẹp phôi. Có hai loại lõi chính:

• Đối với bàn từ nam châm vĩnh cửu: Sử dụng một hệ thống gồm các khối nam châm vĩnh cửu (thường là Alnico hoặc Neodymium) có từ tính cực mạnh.
• Đối với bàn từ điện: Sử dụng hệ thống các cuộn dây đồng được quấn quanh lõi thép non.

Cơ Cấu Bật/Tắt Từ Tính (On/Off Mechanism)

• Bàn từ vĩnh cửu: Sử dụng tay gạt hoặc chìa khóa lục giác để xoay một cơ cấu cơ khí bên trong, làm dịch chuyển khối nam châm.
• Bàn từ điện: Sử dụng một bộ điều khiển điện tử (Control Unit) để đóng/ngắt hoặc điều chỉnh cường độ dòng điện đi vào các cuộn dây.

Nguyên Lý Hoạt Động Của Bàn Từ Máy Mài

Nguyên lý hoạt động của bàn từ dựa trên việc điều khiển đường đi của các đường sức từ.

• Khi ở trạng thái “ON” (Mở từ): Các cực Bắc (N) và Nam (S) được sắp xếp để tạo ra một vòng tuần hoàn từ khép kín, đi từ bàn từ, qua phôi rồi quay trở lại, tạo ra lực hút mạnh mẽ.
• Khi ở trạng thái “OFF” (Tắt từ): Các cực từ được sắp xếp lại để các đường sức từ tự khép kín mạch ngay bên trong thân bàn từ, làm mất lực hút trên bề mặt.

Các Loại Bàn Từ Phổ Biến & Ứng Dụng Thực Tế

Bàn Từ Máy Mài và Bàn Từ Máy Phay: Có Gì Khác Biệt?

Mặc dù có cùng nguyên lý, bàn từ cho máy mài và máy phay có những khác biệt quan trọng. Thực tế tại xưởng, chúng tôi đã từng xử lý trường hợp một khách hàng sử dụng bàn từ máy mài cho công việc phay nặng. Kết quả là phôi bị xê dịch trong quá trình gia công, gây hỏng sản phẩm và tiềm ẩn nguy cơ mất an toàn. Đây là một minh chứng rõ ràng cho thấy tầm quan trọng của việc lựa chọn đúng thiết bị.

Bảng So Sánh Nhanh: Bàn Từ Máy Mài vs. Bàn Từ Máy Phay

Tiêu Chí	Bàn Từ Máy Mài	Bàn Từ Máy Phay
Lực kẹp	Trung bình – Lớn	Rất lớn, cực lớn
Bước cực	Nhỏ, mịn (Fine Pole)	Lớn, thưa (Standard/Coarse Pole)
Ứng dụng chính	Mài phẳng, mài tròn, mài định hình	Phay mặt, phay hốc, khoan, taro
Loại phôi	Chi tiết nhỏ, mỏng, yêu cầu độ phẳng cao	Phôi lớn, dày, chịu lực cắt mạnh

Bàn Từ Vertex – Lựa Chọn Chất Lượng Hàng Đầu

Khi nói đến bàn từ, Vertex là một thương hiệu từ Đài Loan đã khẳng định được uy tín và chất lượng trên toàn cầu. Tại Minh Triệu, chúng tôi tự hào là đơn vị cung cấp các sản phẩm bàn từ Vertex chính hãng, đảm bảo mang đến cho khách hàng giải pháp kẹp phôi chất lượng và đáng tin cậy.

Giải Pháp Tùy Chỉnh với Bàn Từ Độ

Đối với những phôi có hình dạng đặc biệt, bàn từ độ (bàn từ được chế tạo riêng) chính là giải pháp. Minh Triệu với năng lực và kinh nghiệm trong gia công chính xác có thể tư vấn, thiết kế và sản xuất các loại bàn từ độ, đồ gá chuyên dụng, đây là một phần trong dịch vụ gia công cơ khí chính xác theo yêu cầu của chúng tôi, giúp giải quyết những bài toán kẹp phôi phức tạp nhất.

Mẹo và Lưu Ý Vàng Khi Sử Dụng Bàn Từ

Để bàn từ hoạt động hiệu quả và bền bỉ, người vận hành cần lưu ý:

1. Luôn giữ sạch bề mặt: Bụi bẩn, ba via hay dầu mỡ trên bề mặt bàn từ và phôi sẽ tạo ra khe hở không khí, làm giảm đáng kể lực kẹp.
2. Kiểm tra độ phẳng của phôi: Phôi bị cong vênh sẽ không tiếp xúc tốt, dẫn đến lực kẹp yếu và không ổn định.
3. Đặt phôi đúng vị trí: Cố gắng đặt phôi sao cho nó bắc qua càng nhiều đường cực từ càng tốt để tối đa hóa lực kẹp.
4. Bảo dưỡng định kỳ: Tra dầu mỡ cho các bộ phận cơ khí chuyển động (như cơ cấu tay gạt) và kiểm tra dây dẫn đối với bàn từ điện.
5. Khử từ sau gia công: Sử dụng chức năng khử từ (Degaussing) trên bộ điều khiển để loại bỏ từ tính còn sót lại trên phôi, tránh gây khó khăn cho các công đoạn sau.

Câu Hỏi Thường Gặp (FAQ)

1. Bàn từ có thể kẹp được vật liệu như nhôm, đồng, inox 304 không?

Không. Bàn từ chỉ hoạt động với các vật liệu có từ tính (sắt từ) như thép carbon, thép hợp kim, gang. Các vật liệu như nhôm, đồng, mica, và hầu hết các loại inox (như inox 304) là vật liệu không có từ tính nên không thể kẹp bằng bàn từ.

2. Lực kẹp của bàn từ nam châm vĩnh cửu có bị yếu đi theo thời gian không?

Có, nhưng rất chậm. Nam châm vĩnh cửu sẽ mất dần từ tính theo thời gian một cách tự nhiên, tuy nhiên quá trình này rất chậm (có thể mất nhiều năm). Lực kẹp sẽ giảm nhanh hơn nếu bàn từ bị va đập mạnh hoặc làm việc ở nhiệt độ quá cao so với khuyến cáo của nhà sản xuất.

3. Làm thế nào để bảo dưỡng bàn từ máy mài?

Bảo dưỡng bàn từ khá đơn giản. Quan trọng nhất là luôn giữ sạch bề mặt. Định kỳ (ví dụ: 6 tháng/lần) kiểm tra và tra dầu mỡ vào cơ cấu gạt. Không dùng các vật sắc nhọn để cạy phôi hoặc làm trầy xước bề mặt từ tính. Nếu bề mặt bị mòn hoặc trầy xước, nó có thể được mài lại để phục hồi độ phẳng.
