Tính năng An toàn Tích hợp trong Servo Drive: Bảo vệ Toàn diện trong Sản xuất Công nghiệp

Tính năng an toàn tích hợp trong servo drive đại diện cho bước tiến quan trọng nhất trong lĩnh vực an toàn máy (Machine Safety) hiện đại, bởi lẽ các hệ thống servo drive điều khiển chuyển động có độ chính xác và tốc độ cao, tiềm ẩn rủi ro nghiêm trọng cho người vận hành. Các hệ thống điều khiển chuyển động trong sản xuất công nghiệp, bao gồm máy CNC, robot cộng tác và dây chuyền đóng gói tốc độ cao, yêu cầu khả năng dừng khẩn cấp tức thời và các chế độ vận hành an toàn có kiểm soát.

Việc tích hợp các chức năng an toàn ngay vào phần cứng và phần mềm của drive cho phép đạt được Mức Độ Hiệu suất (PL) và Cấp độ Toàn vẹn An toàn (SIL) cao nhất, đồng thời loại bỏ sự phức tạp và độ trễ của các hệ thống an toàn bên ngoài truyền thống. Công nghệ này đảm bảo quá trình sản xuất diễn ra liên tục, giảm thời gian chết (downtime) và cung cấp sự bảo vệ toàn diện, phù hợp với các tiêu chuẩn quốc tế nghiêm ngặt nhất.

1. Giới thiệu: Sự Cần Thiết của An toàn Máy trong Tự động hóa

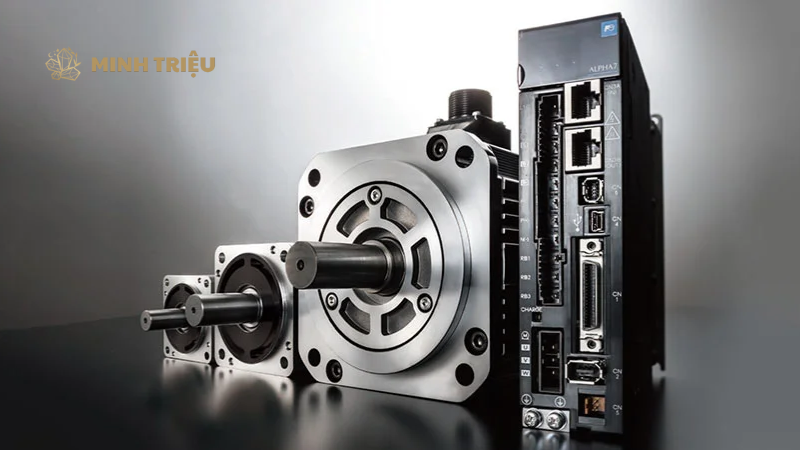

1.1. Servo Drive và Vai trò “trái tim” trong Sản xuất Hiện đại

Servo drive điều khiển chuyển động chính xác trong mọi hệ thống tự động hóa tiên tiến; thiết bị này đóng vai trò “trái tim” của các ứng dụng đòi hỏi độ lặp lại và tốc độ cao. Các robot công nghiệp, máy CNC tốc độ cao, và máy đóng gói hiện đại đều dựa vào servo drive để đạt được hiệu suất tối ưu. Công nghệ servo cho phép máy móc thực hiện các nhiệm vụ phức tạp, bao gồm kiểm soát vị trí, tốc độ, và mô-men xoắn với sai số gần như bằng không.

Tầm quan trọng của servo drive quyết định chất lượng và tốc độ của toàn bộ quá trình sản xuất. Tuy nhiên, tốc độ và lực vận hành cao của hệ thống servo tạo ra rủi ro tiềm ẩn đáng kể, đe dọa trực tiếp đến an toàn của người vận hành và thiết bị. Người vận hành cần phải tương tác gần hơn với máy móc (ví dụ: bảo trì, nạp liệu), làm tăng nguy cơ tai nạn liên quan đến chuyển động máy móc.

1.2. Xu hướng An toàn Máy (Machine Safety) và Tiêu chuẩn hóa

An toàn Máy (Machine Safety) đặt ra các yêu cầu khắt khe về thiết kế và vận hành hệ thống máy móc; nó tuân thủ các tiêu chuẩn quốc tế như ISO 13849 (Mức Độ Hiệu suất – PL) và IEC 62061 (Cấp độ Toàn vẹn An toàn – SIL). Các tiêu chuẩn này định nghĩa các cấp độ rủi ro và yêu cầu về độ tin cậy của các bộ phận liên quan đến an toàn. Các nhà sản xuất và người vận hành máy móc chịu trách nhiệm pháp lý trong việc đảm bảo hệ thống tuân thủ các quy định này.

Nhu cầu tích hợp chức năng an toàn vào ngay trong drive trở nên cấp thiết, bởi vì giải pháp này loại bỏ sự phụ thuộc vào rơ-le an toàn ngoài (external safety relays) cồng kềnh, phức tạp và tốn kém. Việc tích hợp tính năng an toàn trực tiếp vào drive giúp đơn giản hóa thiết kế, giảm hệ thống dây điện, và tăng tốc độ phản hồi của hệ thống an toàn.

2. Các Khái niệm Cơ bản và Cấp độ An toàn Liên quan

2.1. Cấp độ Toàn vẹn An toàn (SIL) và Mức Độ Hiệu suất (PL)

Các tiêu chuẩn quốc tế xác định rõ ràng yêu cầu về độ tin cậy an toàn, cụ thể là Cấp độ Toàn vẹn An toàn (SIL) theo IEC 61508/62061 và Mức Độ Hiệu suất (PL) theo ISO 13849. SIL (Safety Integrity Level) đo lường khả năng của một hệ thống chức năng an toàn thực hiện các chức năng an toàn theo yêu cầu dưới mọi điều kiện đã định. PL (Performance Level) đánh giá khả năng của các bộ phận điều khiển liên quan đến an toàn để thực hiện chức năng an toàn.

Các drive servo hiện đại cần đạt mức tối thiểu PLd (Performance Level ‘d’) hoặc SIL 2 (Safety Integrity Level 2) để được chấp nhận trong hầu hết các ứng dụng công nghiệp có rủi ro trung bình đến cao. Việc tuân thủ PLd/SIL 2 đảm bảo xác suất lỗi nguy hiểm của chức năng an toàn là cực kỳ thấp.

Tiêu chuẩn	Cấp độ	Xác suất Lỗi Nguy hiểm / Giờ (PFH)	Ứng dụng Điển hình
ISO 13849	PLa	$\geq 10^{-5}$ đến $< 10^{-4}$	Máy móc đơn giản, rủi ro rất thấp
ISO 13849	PLd	$\geq 10^{-7}$ đến $< 10^{-6}$	Hầu hết các máy móc sản xuất, băng tải, robot
ISO 13849	PLe	$\geq 10^{-8}$ đến $< 10^{-7}$	Máy ép, lò luyện, các ứng dụng rủi ro cao nhất
IEC 61508/62061	SIL 1	$\geq 10^{-6}$ đến $< 10^{-5}$	Giám sát nhiệt độ không quan trọng
IEC 61508/62061	SIL 2	$\geq 10^{-7}$ đến $< 10^{-6}$	Servo drive, PLC an toàn
IEC 61508/62061	SIL 3	$\geq 10^{-8}$ đến $< 10^{-7}$	Lò phản ứng hạt nhân, hệ thống khí đốt

2.2. Safety Torque Off (STO) – Tính năng An toàn Cốt Lõi

Safety Torque Off (STO) là tính năng an toàn cơ bản và quan trọng nhất được tích hợp trong servo drive hiện đại; chức năng này loại bỏ mô-men xoắn của động cơ ngay lập tức và đáng tin cậy. STO thực hiện việc ngắt nguồn cung cấp năng lượng cho cuộn dây động cơ (cụ thể là ngắt xung điều khiển IGBT) một cách an toàn, ngăn chặn động cơ tạo ra bất kỳ mô-men xoắn nào.

Điều quan trọng, STO thực hiện điều này mà không ngắt nguồn chính (main power supply) của drive, giúp duy trì điện áp trên bus DC. Ứng dụng chính của STO là ngăn chặn khởi động ngoài ý muốn của động cơ sau khi có yêu cầu dừng an toàn hoặc khi người vận hành mở cửa bảo vệ máy. Ưu điểm nổi bật nhất của STO là khả năng phản ứng nhanh (thường trong vòng mili giây) và tiết kiệm thời gian khởi động lại (restart time), vì drive không cần phải khởi tạo lại toàn bộ hệ thống sau khi sự kiện an toàn kết thúc.

3. Các Tính năng An toàn Tích hợp Nâng cao (Extended Safety Functions)

3.1. An toàn Dừng Có Kiểm Soát (Safe Stop 1 – SS1 và Safe Stop 2 – SS2)

An toàn Dừng Có Kiểm Soát (SS1 và SS2) đảm bảo động cơ dừng theo một đường dốc được giám sát trước khi chuyển sang trạng thái an toàn cuối cùng; đây là các chức năng dừng an toàn tiên tiến hơn STO.

• SS1 (Safe Stop 1) giám sát quá trình giảm tốc của động cơ theo một đường dốc thời gian đã định, sau đó kích hoạt STO khi tốc độ đạt đến mức 0 hoặc sau một khoảng thời gian trễ nhất định. Chức năng này được sử dụng khi máy cần dừng một cách có kiểm soát để tránh hư hại cơ khí, sau đó chuyển sang trạng thái an toàn không mô-men.
• SS2 (Safe Stop 2) giám sát quá trình giảm tốc của động cơ cho đến khi tốc độ đạt 0, sau đó chuyển sang chế độ Giám sát Dừng An toàn (SOS) thay vì STO. SS2 giữ mô-men xoắn để giữ vị trí trục, nhưng giám sát chặt chẽ để đảm bảo trục không di chuyển.

3.2. Giám sát Vận hành An toàn (Safe Operating Stop – SOS)

Safe Operating Stop (SOS) giữ vị trí hiện tại của động cơ và giám sát liên tục để đảm bảo động cơ không di chuyển quá một giới hạn cho phép (standstill monitoring); chức năng này hoạt động như một phanh điện tử an toàn. SOS đặc biệt hữu ích trong các ứng dụng cần bảo trì hoặc can thiệp nhỏ vào khu vực làm việc. Drive duy trì mô-men xoắn cần thiết để giữ tải, nhưng bất kỳ chuyển động ngoài ý muốn nào vượt quá ngưỡng an toàn đều sẽ kích hoạt ngay lập tức chức năng STO. SOS cho phép người vận hành truy cập vào máy móc mà không cần phải tắt hoàn toàn nguồn điện của drive, giảm thiểu thời gian khởi động lại và tăng năng suất vận hành.

3.3. Giới hạn Tốc độ An toàn (Safe Limited Speed – SLS)

Safe Limited Speed (SLS) giám sát tốc độ của động cơ để đảm bảo trục máy không bao giờ vượt quá giới hạn đã được cài đặt an toàn; chức năng này cho phép máy móc vẫn vận hành nhưng ở chế độ an toàn. SLS cho phép người vận hành làm việc gần khu vực nguy hiểm (ví dụ: gỡ lỗi, kiểm tra chất lượng) trong khi máy vẫn chạy ở tốc độ an toàn (Safe Reduced Speed). Nếu tốc độ thực tế vượt quá ngưỡng SLS đã định, chức năng này sẽ kích hoạt hành động an toàn như SS1 hoặc STO. SLS là một tính năng then chốt trong các hệ thống robot cộng tác (Cobots).

3.4. Giới hạn Vị trí An toàn (Safe Limited Position – SLP)

Safe Limited Position (SLP) giám sát và giới hạn không gian di chuyển của trục máy; chức năng này thiết lập các “vùng an toàn” mềm (software-based safety limits). SLP được sử dụng để ngăn chặn trục máy hoặc robot di chuyển ra khỏi một khu vực làm việc đã được xác định, tránh va chạm với các trục khác, người vận hành hoặc các bộ phận cố định của máy. Việc thiết lập SLP bằng phần mềm trong drive thay thế cho các công tắc giới hạn cơ học, từ đó giảm chi phí lắp đặt và tăng tính linh hoạt của hệ thống.

3.5. Safe Direction (SDI) và Safe Brake Control (SBC)

Hai tính năng phụ trợ quan trọng khác là Safe Direction (SDI) và Safe Brake Control (SBC); chúng hoàn thiện bức tranh về an toàn chuyển động tích hợp.

• SDI (Safe Direction) đảm bảo động cơ chỉ quay theo một hướng an toàn đã xác định trước, ngăn chặn chuyển động ngược lại có thể gây nguy hiểm (ví dụ: trục vít tải).
• SBC (Safe Brake Control) kiểm soát phanh giữ cơ khí (Holding Brake) một cách an toàn và đáng tin cậy; chức năng này đặc biệt quan trọng đối với các trục đứng hoặc trục có tải nặng. SBC đảm bảo phanh chỉ được nhả khi STO chưa được kích hoạt và mô-men xoắn động cơ có sẵn để giữ tải.

Chức năng An toàn	Mục đích Chính	Tiêu chuẩn Liên quan	Hành động An toàn (Khi bị vi phạm)
SS1	Dừng có kiểm soát theo thời gian	IEC 61800-5-2	Kích hoạt STO sau khi dừng
SS2	Dừng có kiểm soát, chuyển sang giám sát	IEC 61800-5-2	Chuyển sang SOS sau khi dừng
SOS	Giữ vị trí an toàn (Standstill)	IEC 61800-5-2	Kích hoạt STO nếu vượt quá ngưỡng vị trí
SLS	Giới hạn tốc độ vận hành	IEC 61800-5-2	Kích hoạt SS1 hoặc STO
SLP	Giới hạn không gian làm việc	IEC 61800-5-2	Kích hoạt SS1 hoặc STO
SBC	Kiểm soát phanh giữ	IEC 61800-5-2	Đóng phanh (Engage Brake)

4. Lợi ích Toàn diện của Việc Tích hợp Tính năng An toàn

4.1. Tối ưu hóa Thiết kế và Giảm Chi phí Lắp đặt

Tối ưu hóa thiết kế hệ thống điện tử trở thành hiện thực nhờ khả năng giảm đáng kể hệ thống dây điện bên ngoài; tính năng an toàn tích hợp thay thế nhiều thành phần phần cứng cồng kềnh.

• Giảm thành phần vật tư: Không cần sử dụng các rơ-le an toàn phức tạp, công tắc tơ (contactors) đầu ra lớn cho động cơ, và các mô-đun giám sát tốc độ bên ngoài.
• Giảm không gian tủ điện: Kích thước tủ điện được thu gọn đáng kể, giúp tiết kiệm chi phí không gian sản xuất.
• Giảm thời gian lắp đặt: Việc đấu dây và cấu hình trở nên đơn giản hơn, chỉ cần kết nối an toàn trực tiếp từ PLC an toàn (Safety PLC) hoặc thiết bị an toàn đến drive thông qua các giao thức bus an toàn (ví dụ: FSoE, Profisafe).

4.2. Tăng Cường Năng suất (Productivity) và Giảm Thời gian Chết (Downtime)

Các chức năng an toàn nâng cao cho phép tăng cường năng suất (Productivity) vì chúng giảm thời gian chết (downtime) bằng cách cho phép các can thiệp nhanh chóng và an toàn vào máy móc.

• Can thiệp an toàn ở chế độ hoạt động: Chức năng SLS cho phép người vận hành tiến hành bảo trì an toàn (safe maintenance) hoặc nạp liệu trong khi máy vẫn chạy ở tốc độ giới hạn an toàn, tránh việc dừng máy hoàn toàn không cần thiết.
• Khởi động lại nhanh hơn: Sử dụng STO hoặc SOS giúp drive duy trì nguồn điện chính, loại bỏ nhu cầu khởi động lại hệ thống và định vị lại (homing) trục, tiết kiệm hàng phút quý báu sau mỗi sự kiện an toàn.
• Giám sát hiệu quả: Hệ thống an toàn tích hợp cung cấp khả năng chẩn đoán lỗi chi tiết hơn, giúp nhân viên bảo trì xác định và khắc phục sự cố nhanh chóng.

4.3. Đơn giản hóa Việc Chứng nhận và Tuân thủ Pháp lý

Việc sử dụng servo drive có tính năng an toàn tích hợp đơn giản hóa quá trình chứng nhận an toàn máy móc; nó đảm bảo hệ thống tuân thủ pháp lý dễ dàng hơn. Drive đã được các tổ chức chứng nhận độc lập (ví dụ: TÜV) xác nhận đạt PLd hoặc SIL 2/3. Điều này có nghĩa là nhà tích hợp hệ thống chỉ cần kết hợp các thành phần đã được chứng nhận này và tuân thủ các nguyên tắc lắp đặt để đạt được mức độ an toàn yêu cầu cho toàn bộ hệ thống. Quá trình kiểm tra và tài liệu hóa trở nên nhanh chóng và ít phức tạp hơn nhiều.

5. Ứng dụng Thực tế của Servo Drive Có Chức năng An toàn Tích hợp

5.1. Hệ thống Robot Cộng tác (Cobots)

Robot cộng tác (Cobots) đại diện cho một ứng dụng hàng đầu của công nghệ này; servo drive sử dụng SLS và SLP để đảm bảo robot tự động giảm tốc/dừng khi phát hiện con người trong vùng làm việc.

1. Phát hiện và Giảm tốc (SLS): Khi cảm biến an toàn phát hiện người ở Vùng Cảnh báo, SLS được kích hoạt, giới hạn tốc độ robot ở mức an toàn cho phép người vận hành làm việc gần.
2. Dừng Vị trí An toàn (SLP/SOS): Khi người vận hành đi vào Vùng Nguy hiểm, SLP hoặc SOS được kích hoạt, đảm bảo robot dừng ngay lập tức và giữ vị trí không di chuyển.
3. Khởi động lại tức thì: Khi người vận hành rời khỏi vùng an toàn, robot có thể khởi động lại chuyển động mà không cần homing lại.

5.2. Máy Công cụ và Máy Đóng gói Tốc độ Cao

Máy công cụ và máy đóng gói tốc độ cao áp dụng SS1/SS2 và SLP cho các quy trình thay khuôn, thay dụng cụ an toàn và bảo trì; chúng đảm bảo hoạt động an toàn và hiệu quả.

• Thay khuôn an toàn (SS1/SS2): Khi cần thay đổi khuôn hoặc dụng cụ, người vận hành kích hoạt chế độ an toàn. SS1 đảm bảo trục máy dừng có kiểm soát trước khi mô-men xoắn bị ngắt hoàn toàn.
• Bảo trì vùng giới hạn (SLP): Trong máy đóng gói, SLP được dùng để giới hạn phạm vi di chuyển của trục cấp liệu, ngăn chặn trục này tiến vào khu vực nguy hiểm trong khi kỹ thuật viên đang xử lý kẹt vật liệu ở khu vực khác.
• Bảo trì khi mở cửa (SLS): Nếu cửa bảo vệ được mở trong khi máy đang hoạt động, thay vì dừng hoàn toàn (downtime cao), drive kích hoạt SLS, cho phép chuyển động chậm để kiểm tra hoặc điều chỉnh.

6. Kết luận

Tính năng an toàn tích hợp trong servo drive khẳng định vai trò chiến lược của mình, đại diện cho xu hướng tất yếu của tự động hóa công nghiệp hiện đại, chuyển dịch từ triết lý “dừng khẩn cấp” sang “dừng thông minh và có kiểm soát”. Công nghệ Safe Motion không chỉ bảo vệ con người và máy móc một cách toàn diện, đáp ứng các tiêu chuẩn PLd/SIL 2 khắt khe, mà còn là yếu tố then chốt tăng cường năng suất (Productivity) và giảm thời gian chết (Downtime) của nhà máy. Việc tối ưu hóa thiết kế hệ thống dây điện và đơn giản hóa tuân thủ pháp lý đã biến servo drive tích hợp an toàn thành giải pháp tiêu chuẩn cho mọi ứng dụng điều khiển chuyển động tiên tiến.
