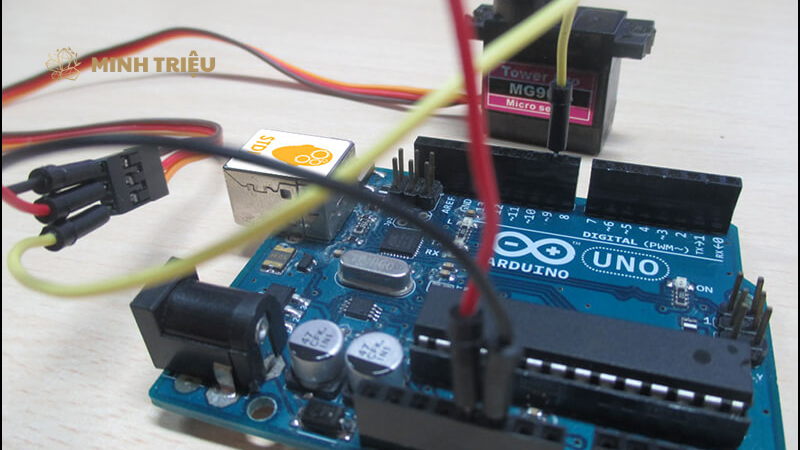

Đấu nối điện cho động cơ và bộ điều khiển Servo: Hướng dẫn chi tiết từ A đến Z
Việc đấu nối điện chuẩn xác cho hệ thống động cơ servo và bộ điều khiển là nền tảng quyết định hiệu suất và tuổi thọ của cả dây chuyền sản xuất. Hệ thống servo, bao gồm động cơ, Encoder và Driver (bộ điều khiển), yêu cầu một quy trình kết nối nghiêm ngặt nhằm đảm bảo truyền tải cả năng lượng động lực và tín hiệu phản hồi với độ chính xác tuyệt đối. Kỹ thuật đấu nối không chỉ dừng lại ở việc kết nối dây dẫn đúng màu, mà còn bao gồm các biện pháp chống nhiễu điện từ (EMI) và quy tắc nối đất (Grounding) chuẩn mực, những yếu tố thường bị xem nhẹ nhưng lại gây ra lỗi vận hành, rung lắc (Overshoot) và thậm chí là hỏng hóc thiết bị.
1. Chuẩn bị trước khi đấu nối
Quá trình chuẩn bị là bước không thể thiếu, đảm bảo việc lắp đặt diễn ra suôn sẻ và tránh các sai sót kỹ thuật tốn kém. Kiểm tra tài liệu kỹ thuật (Manual) giúp kỹ thuật viên nắm rõ sơ đồ đấu nối và thông số vận hành của từng thiết bị.
1.1. Kiểm tra tài liệu kỹ thuật (Manual)
Tài liệu hướng dẫn sử dụng cung cấp thông tin quan trọng về cách thức kết nối của nhà sản xuất. Người lắp đặt phải xác định sơ đồ đấu nối (Wiring Diagram) của Driver và Motor, vì mỗi hãng sản xuất (như Yaskawa, Mitsubishi, Siemens) có thể có quy ước chân kết nối khác nhau. Đặc biệt, việc kiểm tra thông số điện áp, dòng điện (Voltage, Current) cực kỳ cần thiết để chọn lựa cáp động lực phù hợp và đảm bảo nguồn cấp đáp ứng yêu cầu của hệ thống.
1.2. Dụng cụ và vật tư cần thiết
Việc lựa chọn đúng dụng cụ và vật tư cần thiết giúp quy trình đấu nối diễn ra nhanh chóng và chính xác. Hệ thống servo yêu cầu các loại cáp chuyên dụng như Cáp động lực và Cáp Encoder/Feedback; các loại cáp này thường có lớp Shielding chất lượng cao để chống nhiễu. Kỹ thuật viên cần chuẩn bị các đầu nối (Connectors) và Cosse (Ferrules) tương thích với các terminal block của Driver và Motor. Các dụng cụ cơ bản như Kìm cắt, Kìm bấm cosse, Tua-vít, và Đồng hồ vạn năng là bắt buộc để kiểm tra tính liên tục và cách điện của dây dẫn.
1.3. Quy tắc an toàn điện
An toàn điện là ưu tiên hàng đầu trong mọi thao tác đấu nối thiết bị công nghiệp. Người vận hành phải luôn ngắt nguồn điện chính của tủ điện trước khi thực hiện bất kỳ thao tác kết nối nào. Sử dụng thiết bị bảo hộ cá nhân (PPE) như găng tay cách điện, kính bảo hộ là bắt buộc để bảo vệ bản thân khỏi các rủi ro điện giật hoặc hồ quang điện.
2. Cấu tạo và chức năng của các loại cáp Servo
Cấu tạo và chức năng của từng loại cáp quyết định phương thức đấu nối và mức độ nhạy cảm với nhiễu của chúng. Hệ thống servo sử dụng hai loại cáp chính: Cáp động lực (truyền năng lượng) và Cáp phản hồi (truyền dữ liệu).
2.1. Cáp động lực (Power Cable)
Cáp động lực có chức năng truyền tải điện năng ba pha (hoặc một pha) từ Driver đến Động cơ Servo, cung cấp mô-men xoắn cần thiết cho chuyển động. Cáp bao gồm các lõi dây R, S, T (pha động cơ) và dây PE (nối đất/Grounding), đảm bảo sự vận hành và an toàn.
Bảng 1: Phân loại và Yêu cầu kỹ thuật Cáp Động lực
| Yêu cầu Kỹ thuật | Mô tả chi tiết | Tầm quan trọng trong hệ thống Servo |
|---|---|---|
| Tiết diện dây | Phải tương thích với dòng điện tối đa (Peak Current) của Motor. | Tránh sụt áp và quá nhiệt, ngăn chặn Lỗi Overcurrent (OC). |
| Khả năng chịu nhiệt | Phải chịu được nhiệt độ môi trường và nhiệt độ sinh ra khi động cơ hoạt động ở công suất cao. | Đảm bảo độ bền cơ học và tính toàn vẹn của lớp cách điện. |
| Lớp chống nhiễu (Shielding) | Vỏ bọc kim loại hoặc lưới đồng bao quanh các lõi dây. | Giảm thiểu bức xạ EMI từ cáp động lực sang cáp Encoder. |
2.2. Cáp phản hồi (Encoder/Feedback Cable)
Cáp phản hồi thực hiện chức năng truyền tín hiệu vị trí và tốc độ từ Encoder gắn trên trục động cơ về Driver, đóng vai trò cực kỳ quan trọng trong việc khép kín vòng điều khiển servo. Cáp phản hồi bao gồm nhiều cặp dây xoắn đôi được bảo vệ kỹ lưỡng.
Encoder phát ra các loại tín hiệu khác nhau, bao gồm: Incremental (tín hiệu A/B/Z), Absolute (giá trị vị trí tuyệt đối), và các chuẩn Serial Communication hiện đại như BiSS, EnDat, Hiperface. Yêu cầu kỹ thuật của cáp này cực kỳ nghiêm ngặt do tính chất nhạy cảm của tín hiệu: Độ nhạy cao là bắt buộc, và lớp chống nhiễu nhiều lớp cần thiết để bảo vệ tín hiệu khỏi bị biến dạng bởi nhiễu điện từ.
2.3. Cáp điều khiển và truyền thông (Control & Communication Cable)
Cáp điều khiển và truyền thông thực hiện nhiệm vụ kết nối Servo Driver với các thiết bị ngoại vi và hệ thống điều khiển chính (PLC/Motion Controller). Cáp I/O (DI/DO) được sử dụng để kết nối các tín hiệu số như Limit switch, Emergency Stop (E-Stop), và các lệnh kích hoạt Driver. Cáp truyền thông công nghiệp thực hiện liên kết giữa Driver và hệ thống mạng, cho phép trao đổi dữ liệu tốc độ cao qua các giao thức như EtherCAT, Profinet, hoặc Modbus, tùy thuộc vào cấu hình của Driver.
3. Quy trình đấu nối điện Servo chi tiết
Quy trình đấu nối điện Servo đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Bốn bước dưới đây là cốt lõi của quá trình lắp đặt.
3.1. Đấu nối nguồn cấp cho Servo Driver
Nguồn cấp điện phải được đấu nối đúng cách để cung cấp năng lượng vận hành cho Driver và mạch điều khiển. Nguồn chính (Main Power) được đấu nối vào các chân L1, L2, L3 (hoặc L, N đối với Driver 1 pha); điện áp phải phù hợp với thông số kỹ thuật của Driver. Đồng thời, Nguồn điều khiển (Control Power), thường là 24VDC, cũng cần được cấp riêng biệt cho mạch điều khiển. Sau khi đấu nối, kỹ thuật viên nên kiểm tra điện áp tại các terminal bằng đồng hồ vạn năng trước khi cấp nguồn chính thức.
3.2. Đấu nối Cáp Động lực (Driver -> Motor)
Đấu nối Cáp Động lực là quá trình kết nối các pha U, V, W từ Driver đến Động cơ Servo. Mối quan tâm lớn nhất trong bước này là Quy trình nối đất (Grounding) chuẩn kỹ thuật.
- Sử dụng dây PE (nối đất) có tiết diện lớn nhất hoặc tương đương với các dây pha R, S, T.
- Đấu dây PE chắc chắn và trực tiếp vào điểm nối đất của vỏ Driver (PE Terminal) và vỏ Motor (thường là vỏ Connector Motor).
- Đảm bảo vỏ bọc Shielding của Cáp Động lực được kẹp và nối đất tại điểm vào Driver bằng Clamp kim loại chuyên dụng.
- Hạn chế tạo vòng lặp nối đất (Ground Loop) bằng cách chỉ nối đất tại một điểm duy nhất (thường là tủ điện chính) và đảm bảo dây nối đất có điện trở thấp nhất.
3.3. Đấu nối Cáp Phản hồi (Encoder/Feedback)
Cáp phản hồi yêu cầu sự chính xác tuyệt đối vì nó mang tín hiệu dữ liệu nhạy cảm. Kết nối phải đúng vị trí (thường là CN2 hoặc CNB trên Driver) theo sơ đồ nhà sản xuất. Người lắp đặt phải lưu ý không được đảo ngược tín hiệu (ví dụ: A+ và A-) vì điều này sẽ gây ra Lỗi Encoder Error ngay lập tức. Việc đảm bảo vỏ cáp (Shielding connection) được nối đất tại Driver là bắt buộc để tăng cường khả năng chống nhiễu và bảo vệ tính toàn vẹn của tín hiệu.
3.4. Đấu nối Tín hiệu Điều khiển
Các tín hiệu điều khiển cho phép Driver nhận lệnh và tương tác với hệ thống bên ngoài. Đấu nối tín hiệu xung/hướng (Pulse/Direction) cần thiết nếu Driver chạy ở chế độ Position Control (Điều khiển vị trí). Các tín hiệu an toàn như STO (Safe Torque Off) và E-Stop phải được đấu nối theo tiêu chuẩn an toàn máy móc, đảm bảo Driver cắt mô-men xoắn ngay lập tức khi có sự cố.
4. Kiểm tra và Khắc phục lỗi thường gặp
Kiểm tra và khắc phục lỗi là bước cuối cùng xác nhận tính chính xác và độ tin cậy của hệ thống đấu nối điện.
4.1. Các bước kiểm tra sau khi đấu nối
Quá trình kiểm tra bao gồm việc sử dụng Đồng hồ vạn năng để xác minh các thông số cơ bản. Kỹ thuật viên phải kiểm tra điện trở cuộn dây Motor (Motor winding resistance) giữa các pha (U-V, V-W, W-U) để đảm bảo chúng đồng đều và phù hợp với thông số kỹ thuật. Tiếp theo, kiểm tra độ cách điện (Insulation resistance) giữa các pha và giữa pha với đất là cần thiết để phát hiện ngắn mạch hoặc rò rỉ điện. Cuối cùng, chạy thử Motor không tải (Jogging test) giúp kiểm tra thứ tự pha và xác nhận chiều quay Motor đúng với lệnh điều khiển.
4.2. Lỗi phổ biến
Nắm rõ các lỗi phổ biến giúp kỹ thuật viên rút ngắn thời gian khắc phục sự cố.
- Lỗi Overcurrent (OC): Nguyên nhân chủ yếu là ngắn mạch cáp động lực, động cơ bị kẹt cơ khí, hoặc thông số tăng tốc/giảm tốc (Accel/Decel) quá nhanh.
- Lỗi Encoder Error (FE): Xảy ra khi cáp Encoder bị đứt (mất tín hiệu), lỏng lẻo ở Connector, hoặc nhiễm nhiễu nặng từ cáp động lực.
- Lỗi Overshoot/Rung lắc: Thường là vấn đề về điều khiển, xuất phát từ việc chưa Tune PID đúng cách (thông số Gain P/I/D quá cao) hoặc nhiễu tín hiệu phản hồi.
4.3. Cách khắc phục lỗi nối đất (Grounding)
Lỗi nối đất là nguồn gốc của hầu hết các vấn đề về nhiễu và lỗi Encoder. Để khắc phục, kỹ thuật viên phải đảm bảo dây nối đất có điện trở thấp nhất (dây càng ngắn và tiết diện càng lớn càng tốt) để dẫn nhiễu về đất hiệu quả. Việc tránh tạo vòng lặp nối đất (Ground Loop) là cực kỳ quan trọng; chỉ nối đất Shielding của cáp tại một điểm duy nhất (thường là phía Driver) và tuyệt đối không nối đất lại tại Motor.
Bảng 2: Hướng dẫn Khắc phục Lỗi Kỹ thuật Đấu nối
| Lỗi Gặp Phải | Hành động Kiểm tra/Khắc phục | Khái niệm Kỹ thuật liên quan |
|---|---|---|
| OC khi khởi động | Kiểm tra kết nối U, V, W và điện trở cuộn dây Motor. Kiểm tra ngắn mạch giữa các pha. | Ngắn mạch pha động cơ |
| Mất tín hiệu Encoder | Kiểm tra sự liên tục của tín hiệu A, B, Z trên cáp Encoder. Siết chặt Connector. | Tính toàn vẹn của tín hiệu phản hồi |
| Driver báo lỗi nhiệt (OH) | Kiểm tra nguồn cấp Control Power 24VDC có ổn định không. Đảm bảo không gian làm mát tủ điện. | Nguồn điều khiển và Quản lý nhiệt |
5. Kết luận
Đấu nối điện là giai đoạn quyết định sự thành công của việc tích hợp hệ thống servo vào sản xuất. Chúng ta đã nhấn mạnh lại các bước quan trọng nhất bao gồm đảm bảo An toàn (ngắt nguồn), thực hiện Nối đất (Grounding) chuẩn kỹ thuật để loại bỏ EMI, và Kiểm tra Feedback (tín hiệu Encoder) trước khi vận hành.
Lời khuyên chuyên gia là khuyến khích các doanh nghiệp và kỹ thuật viên sử dụng cáp chuyên dụng (Shielded Cable) đi kèm hoặc được chứng nhận bởi nhà sản xuất Motor và Driver. Việc này sẽ tối ưu hóa hiệu suất hệ thống, giảm thiểu đáng kể lỗi do nhiễu và tiết kiệm thời gian khắc phục sự cố sau này. Đầu tư vào chất lượng cáp là đầu tư vào độ ổn định của máy móc.
